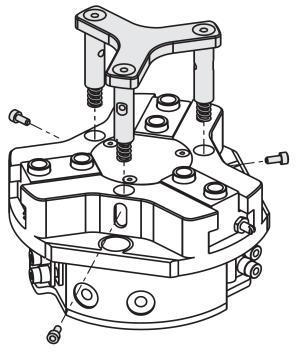

OPCJONALNY TŁOCZEK: Urządzenie może być instalowane w chwytakach serii TH. Służy do przytrzymania ładunku podczas uwalniania chwytaka z siłą F.

Transkrypt

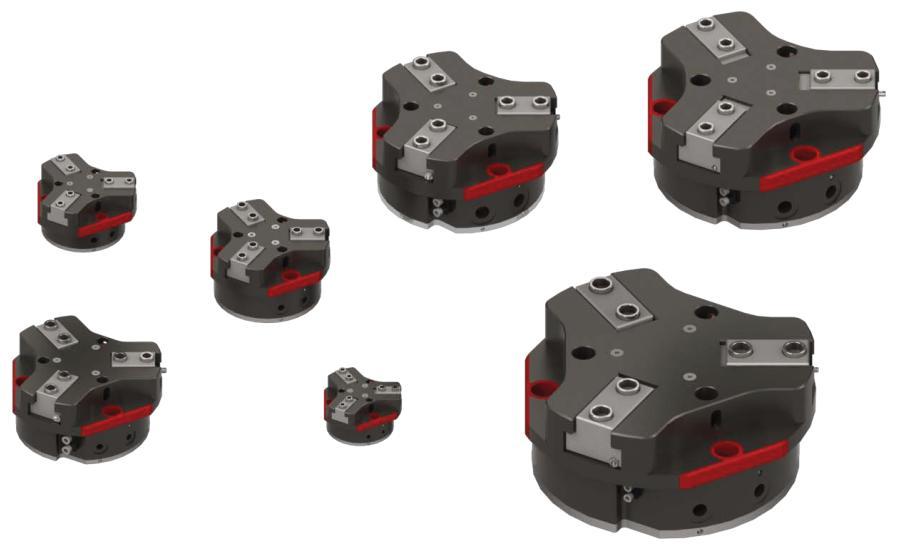

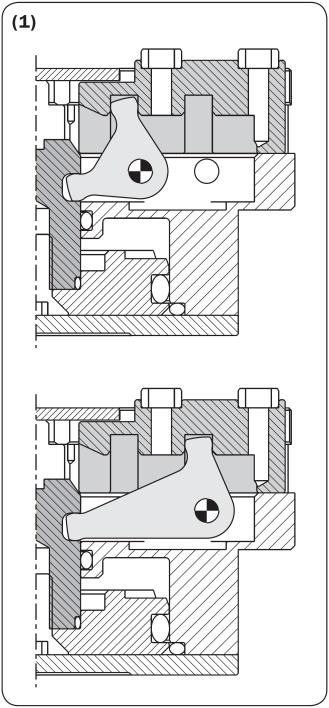

1 TH 3-szczękowy, równoległy, samocentrujący chwytak pneumatyczny Podwójnego działania opcjonalnie ze sprężyną (NC lub NO) (3) Długi lub krótki skok (1) Możliwość mocowania za pomocą śrub przelotowych (2) Wysoka wydajność (3) Montaż czujnika magnetycznego lub indukcyjnego jako opcja 5 mln cykli bezobsługowego działania OPCJONALNY TŁOCZEK: Urządzenie może być instalowane w chwytakach serii TH. Służy do przytrzymania ładunku podczas uwalniania chwytaka z siłą F. Na przykład podczas ładowania wrzeciona obrabiarki. Jest on dostarczany w częściach, kody znajdują się w poniższych tabelach. SIŁA: Seria TH27K TH33K TH45K TH54K TH76K TH96K TH125K F [N] WYMIARY: Seria TH27K TH33K TH45K TH54K TH76K TH96K TH125K D Ø28 Ø37 Ø44 Ø58 Ø74 Ø86 Ø118 H H L LISTA CZĘŚCI: Seria TH27K TH33K TH45K TH54K TH76K TH96K TH125K 1 TH TH TH TH TH TH TH TH TH TH T TH TH TH VITE-434 M1.6x3 DIN7985 VITE-435 M2x4 DIN7985 VITE-436 M2x5 VITE-217 M2.5x6 VITE-017 M3x6 VITE-009 M4x8 VITE-275 M4x8 4 VITE-068 M2x6 DIN965 VITE-170 M2.5x6 DIN965 VITE-306 M3x8 VITE-305 M4x8 VITE-437 M4x12 VITE-438 M5x12 VITE-438 M5x12 5 TH T TH TH TH TH TH TH-01

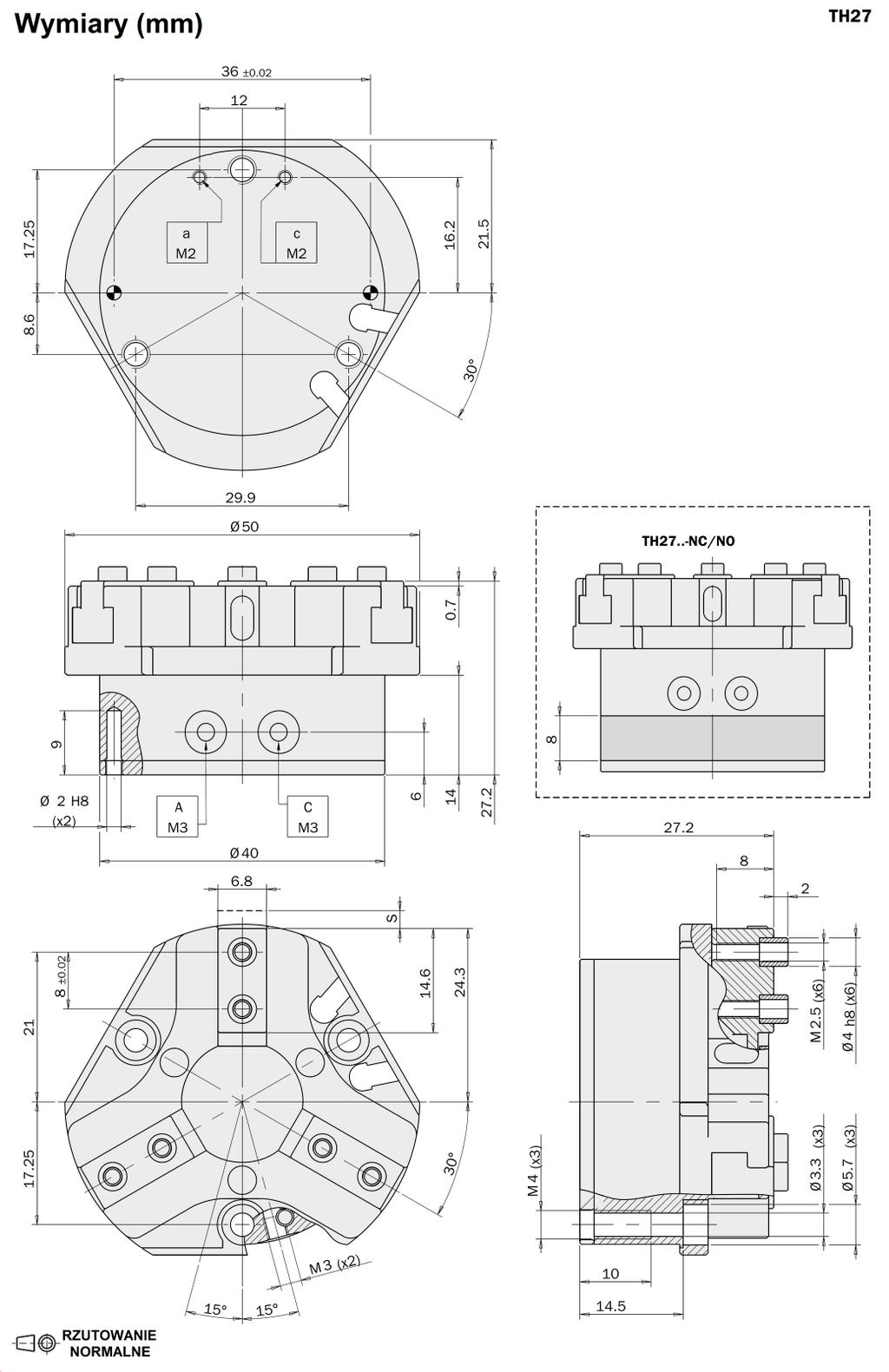

2 Seria TH2725 TH2725-NC TH2725-NO Siła podczas otwarcia na jedną szczękę [N] Siła podczas zamknięcia na jedną szczękę [N] Skok całkowity [mm] 3 x x x 2.5 Waga [g] Minimalny czas zamknięcia / otwarcia [s] 0.02 / / / 0.01 Max częstotliwość pracy [Hz] Zakres ciśnień [bar] Powtarzalność [mm] 0.02 TH-02

3 Seria TH3304 TH3304-NC TH3304-NO TH3302 TH3302-NC TH3302-NO Siła podczas otwarcia na jedną szczękę [N] Siła podczas zamknięcia na jedną szczękę [N] Skok całkowity [mm] 3 x 4 3 x 4 3 x 4 3 x 2 3 x 2 3 x 2 Waga [g] Minimalny czas zamknięcia / otwarcia [s] 0.02 / / / / / / 0.02 Max częstotliwość pracy [Hz] Powtarzalność[mm] 0.02 TH-03

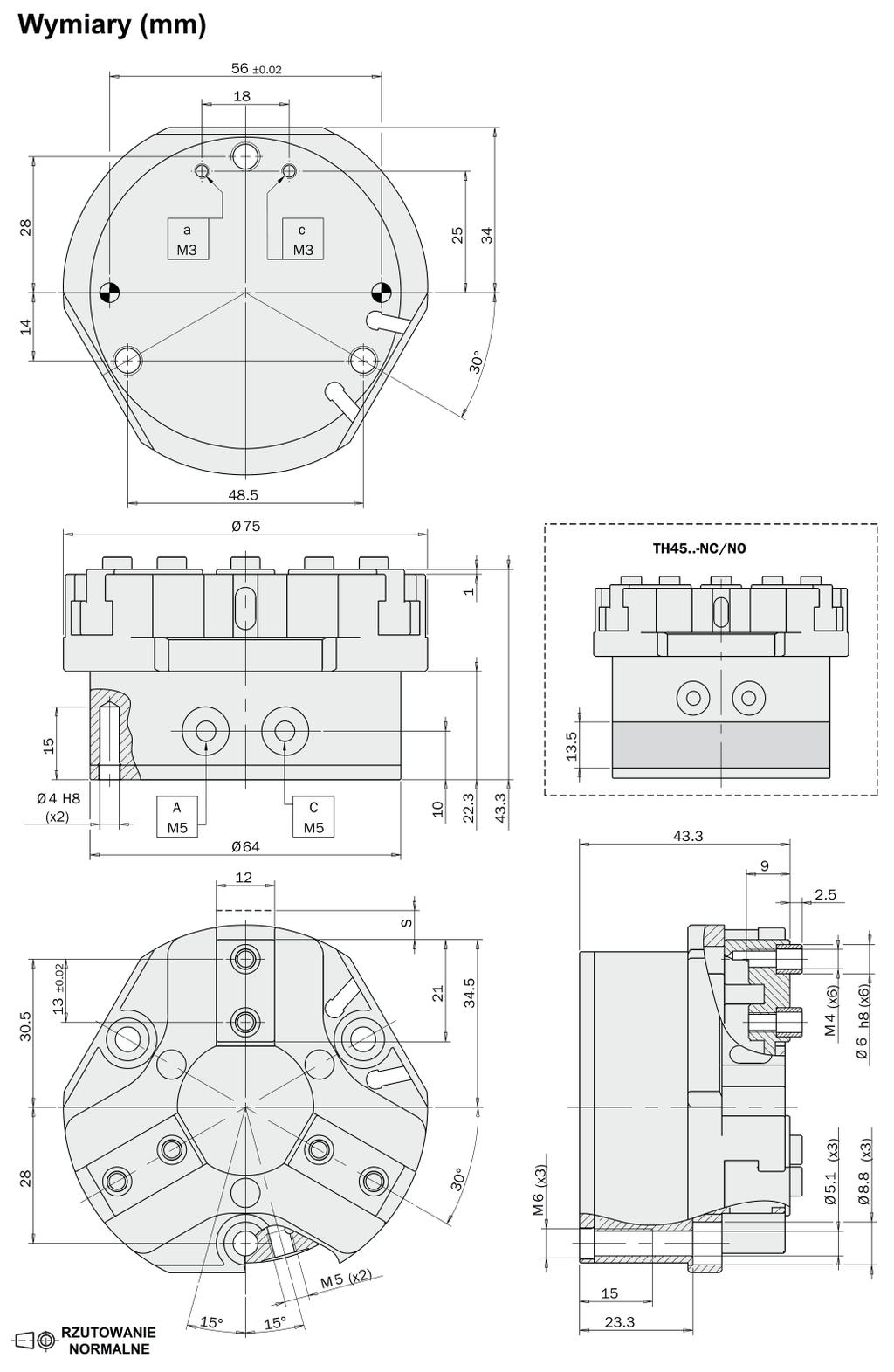

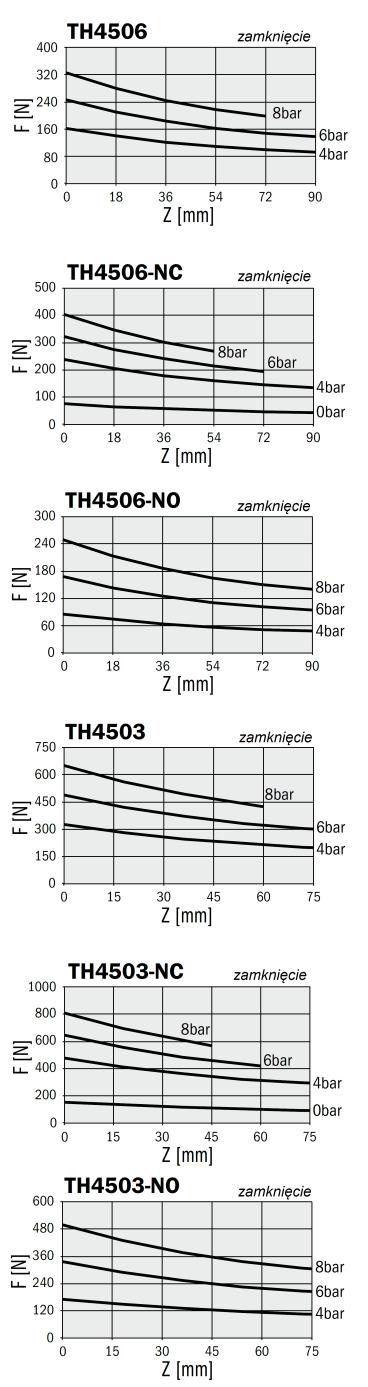

4 Seria TH4506 TH4506-NC TH4506-NO TH4503 TH4503-NC TH4503-NO Siła podczas otwarcia na jedną szczękę [N] Siła podczas zamknięcia na jedną szczękę [N] Skok całkowity [mm] 3 x 6 3 x 6 3 x 6 3 x 3 3 x 3 3 x 3 Waga [g] Minimalny czas zamknięcia / otwarcia [s] 0.05 / / / / / / 0.05 Max częstotliwość pracy [Hz] Powtarzalność [mm] 0.02 TH-04

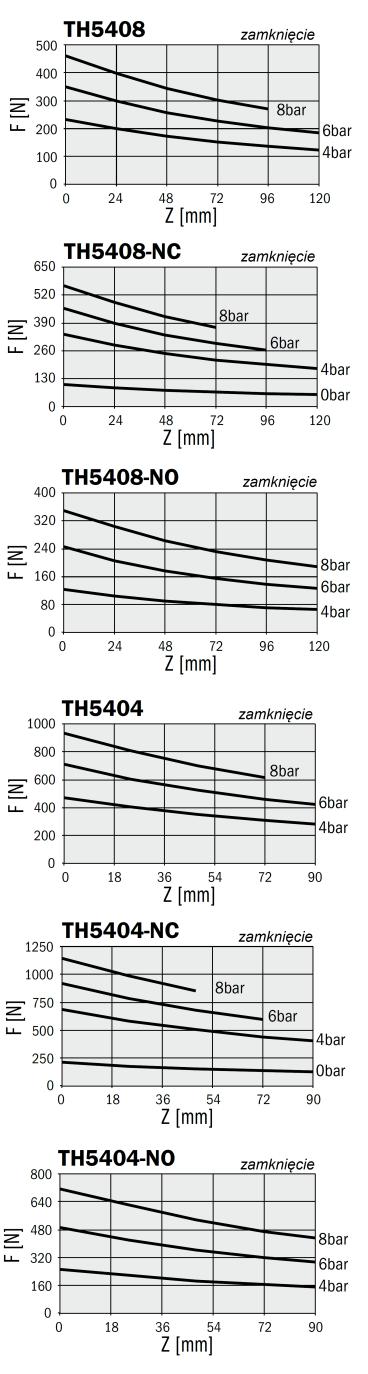

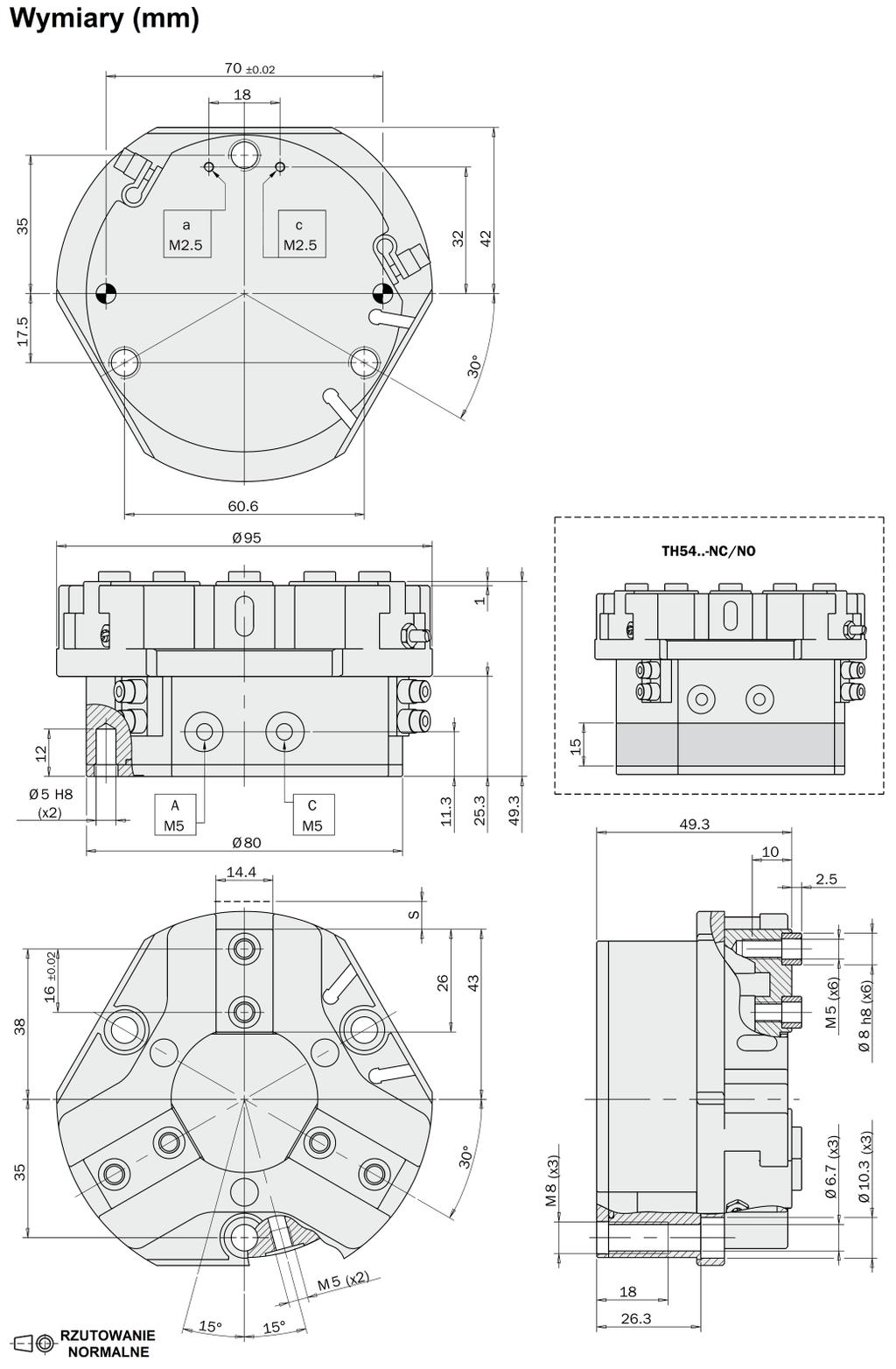

5 Seria TH5408 TH5408-NC TH5408-NO TH5404 TH5404-NC TH5404-NO Siła podczas otwarcia na jedną szczękę [N] Siła podczas zamknięcia na jedną szczękę [N] Skok całkowity [mm] 3 x 8 3 x 8 3 x 8 3 x 4 3 x 4 3 x 4 Waga [g] Minimalny czas zamknięcia / otwarcia [s] 0.05 / / / / / / 0.05 Max częstotliwość pracy [Hz] Powtarzalność [mm] 0.02 TH-05

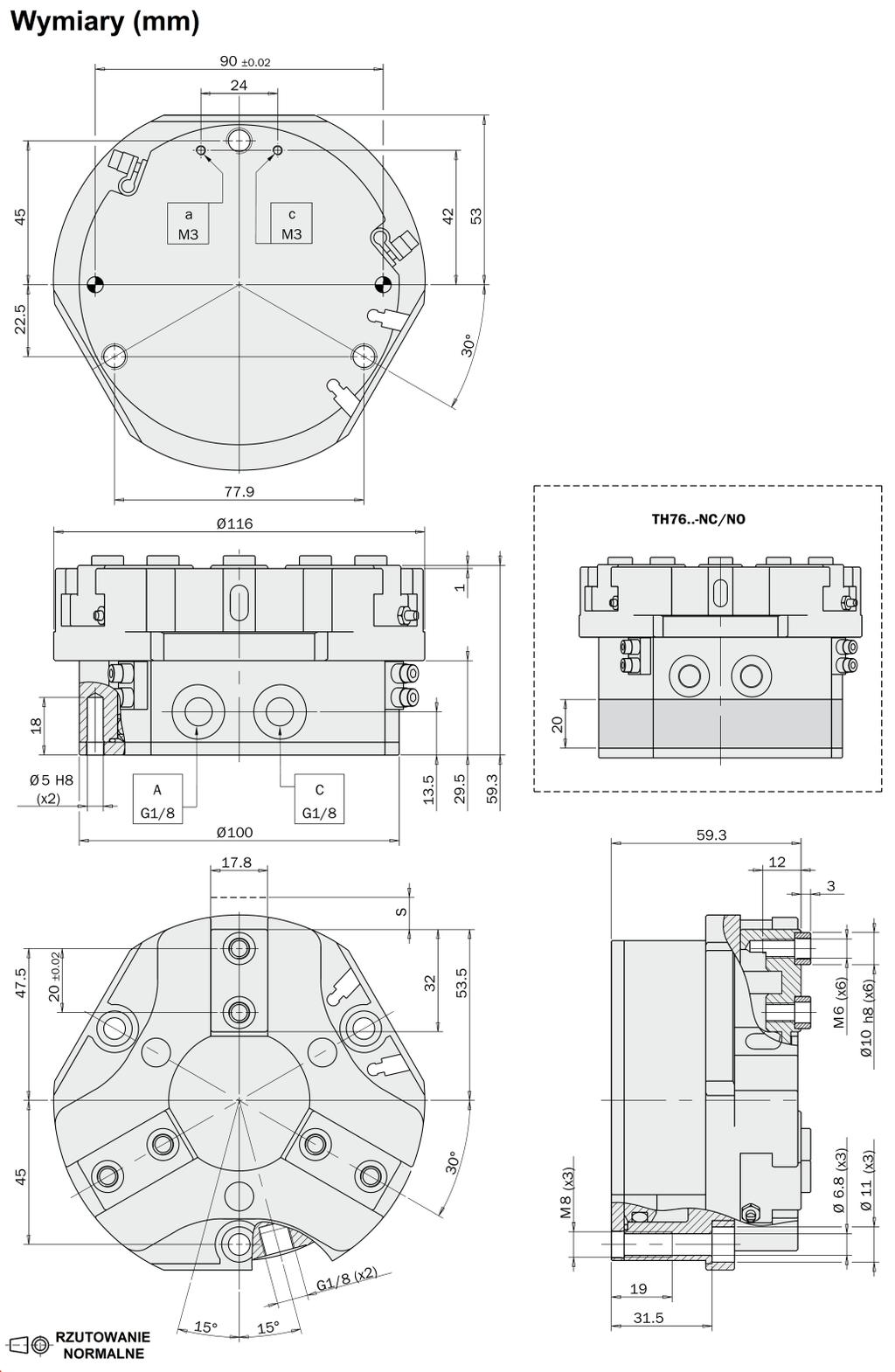

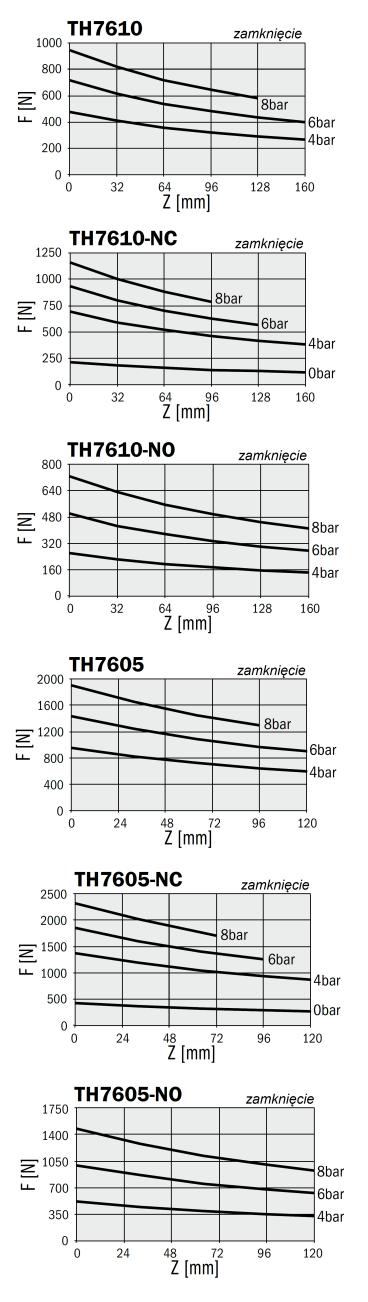

6 Seria TH7610 TH7610-NC TH7610-NO TH7605 TH7605-NC TH7605-NO Siła podczas otwarcia na jedną szczękę [N] Siła podczas zamknięcia na jedną szczękę [N] Skok całkowity [mm] 3 x 10 3 x 10 3 x 10 3 x 5 3 x 5 3 x 5 Waga [g] Minimalny czas zamknięcia / otwarcia [s] 0.2 / / / / / / 0.2 Max częstotliwość pracy [Hz] Powtarzalnośc [mm] 0.02 się do jednej TH-06

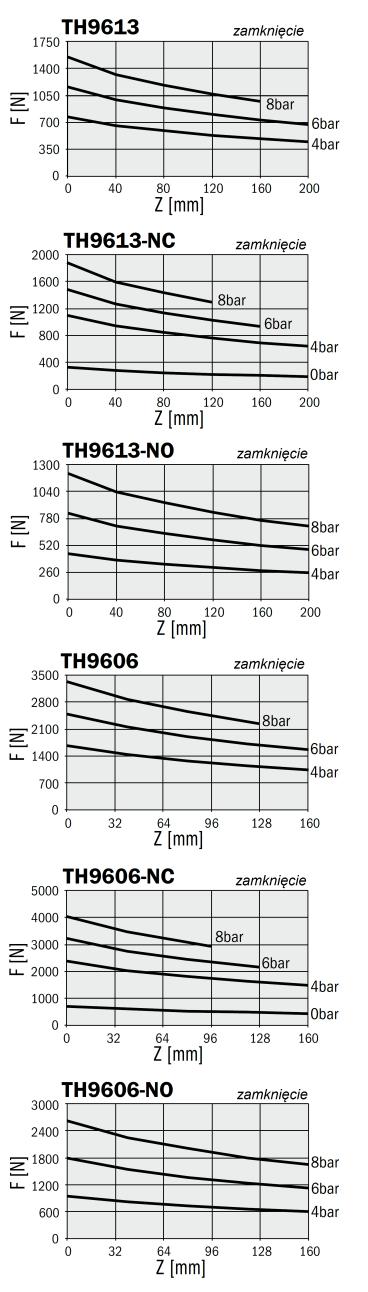

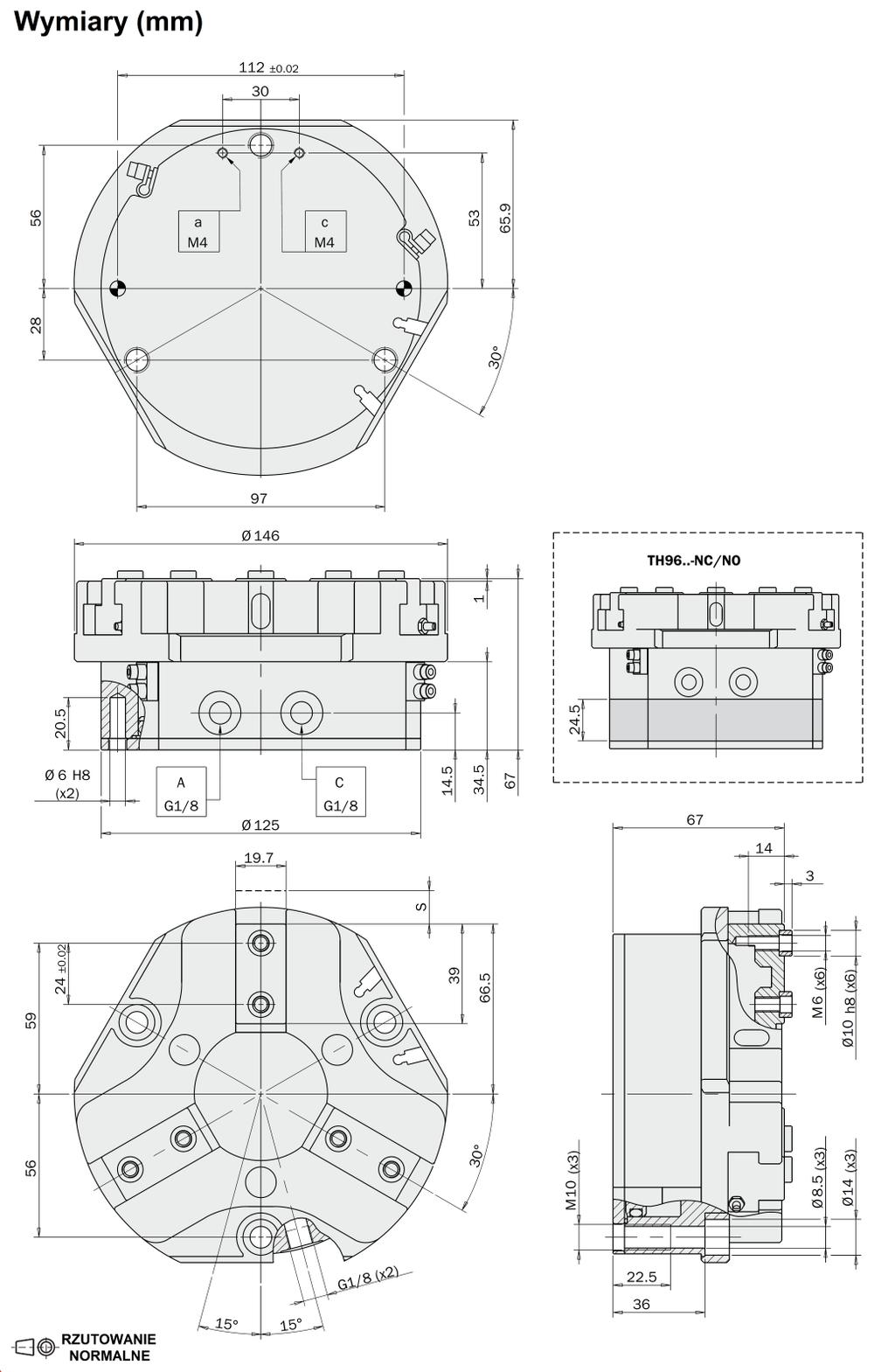

7 Seria TH9613 TH9613-NC TH9613-NO TH9606 TH9606-NC TH9606-NO Siła podczas otwarcia na jedną szczękę [N] Siła podczas zamknięcia na jedną szczękę [N] Skok całkowity [mm] 3 x 13 3 x 13 3 x 13 3 x 6 3 x 6 3 x 6 Waga [g] Minimalny czas zamknięcia / otwarcia [s] 0.2 / / / / / / 0.2 Max częstotliwość pracy [Hz] Dokładność powtórzeń [mm] 0.02 TH-07

8 Seria TH12516 TH12516-NC TH12516-NO TH12508 TH12508-NC TH12508-NO Siła podczas otwarcia na jedną szczękę [N] Siła podczas zamknięcia na jedną szczękę [N] Skok całkowity [mm] 3 x 16 3 x 16 3 x 16 3 x 8 3 x 8 3 x 8 Waga [g] Minimalny czas zamknięcia / otwarcia [s] 0.3 / / / / / / 0.3 Max częstotliwość pracy [Hz] Zakres ciśnień [bar] Powtarzalność [mm] 0.02 się do jednej TH-08

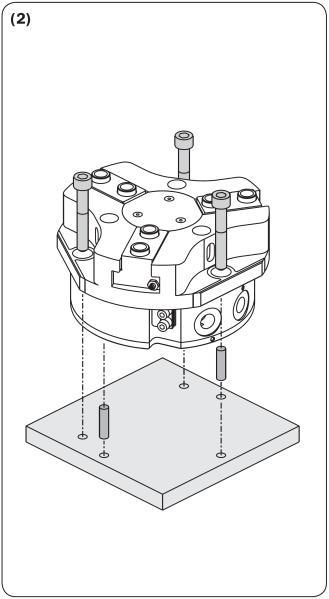

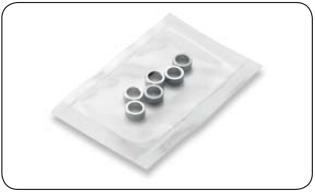

9 KONSERWACJA: Po 5 mln cykli nasmaruj chwytak: Molykote DX (części metalowe) Molykote PG75 (uszczelki) Rysunek poniżej pokazuje luzy występujące na szczękach. MONTAŻ CHWYTAKA: Chwytak może być przymocowany do nieruchomej lub ruchomej części. W przypadku montażu na części ruchomej, należy zwrócić uwagę na siły wytworzone przez inercję wpływające bezpośrednio na chwytak i jego ładunek własny. Aby zamontować chwytak, należy użyć 3 śrub oraz 2 kołków ustalających (A). Śruby mogą przechodzić przez chwytak na wylot (B) lub przez płytę montażową (D). MONTAŻ NARZĘDZIA CHWYTAJĄCEGO: Urządzenie chwytające powinno być tak krótkie i lekkie, jak to tylko możliwe. Musi być zamocowane do szczęki za pomocą 2 śrub (G) oraz 2 pierścieni centrujących (załączone w zestawie). Seria G E TH27 M2.5 Ø4h8 TH33 M3 Ø5h8 TH45 M4 Ø6h8 TH54 M5 Ø8h8 TH76 M6 Ø10h8 TH96 M6 Ø10h8 TH125 M10 Ø14h8 DOPUSZCZALNE OBCIĄŻENIA: F s, Mx s, My s, Mz s, są to maksymalne dopuszczalne obciążenia statyczne. Statyczne oznacza szczęki w stanie spoczynku. F d, Mx d, My d, Mz d, są to maksymalne dopuszczalne obciążenia dynamiczne. Dynamiczne oznacza szczęki w ruchu. m, jest to maksymalna dopuszczalna waga każdego narzędzia chwytającego, jako funkcja czasu zamknięcia lub otwarcia. Seria TH2725 TH3304 TH3302 TH4506 TH4503 TH5408 TH5404 TH7610 TH7605 TH9613 TH9606 TH12516 TH12508 F s [N] Mx s [Nm] My s [Nm] Mz s [Nm] F d [N] Mx d [Nm] My d [Nm] Mz d [Nm] m [g] TH-09
