LS-082. System podnoszenia szyb pojedyńczych i zespolonych. Professional lift up opening for flat linear glasses System LS

Transkrypt

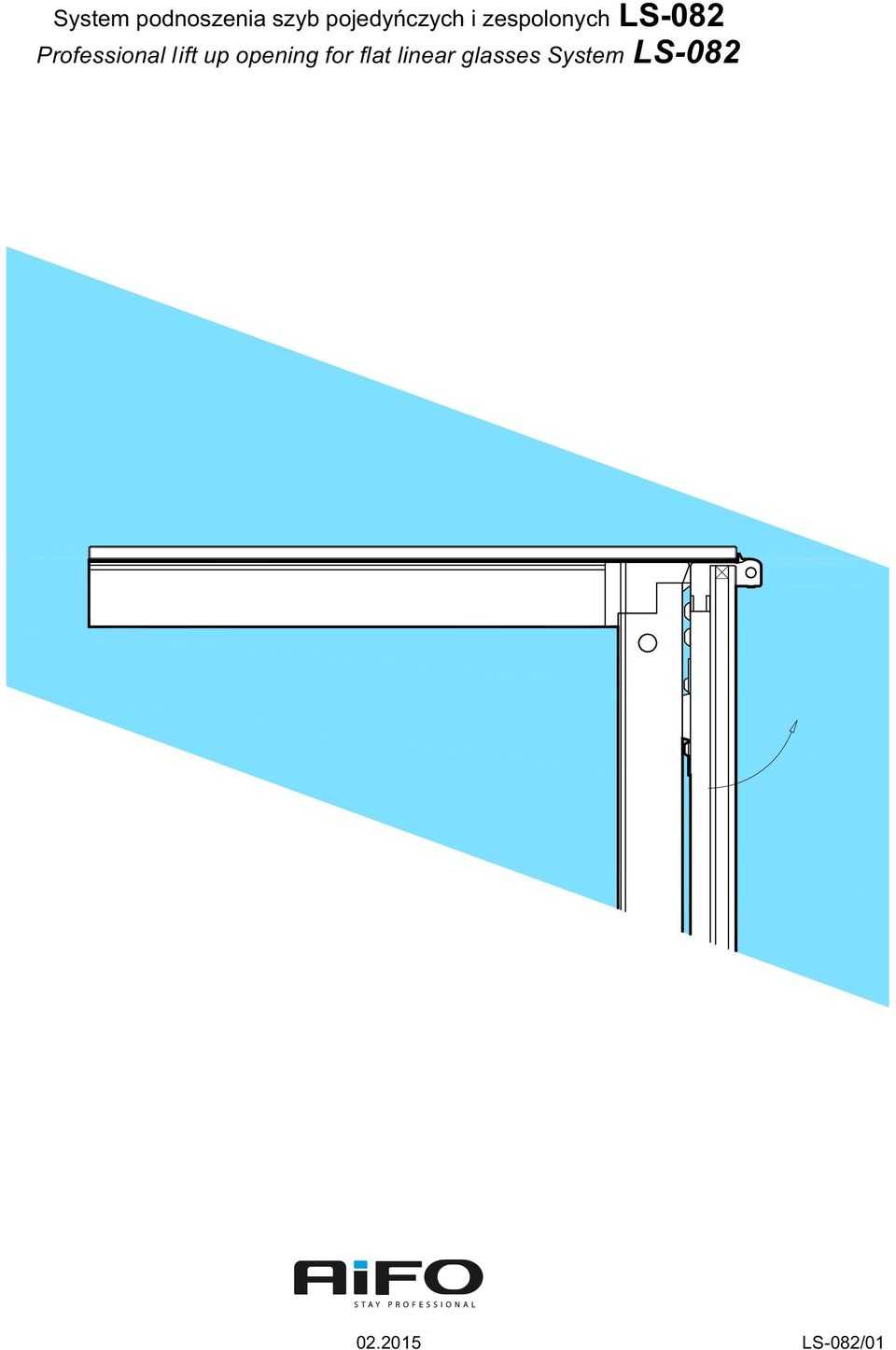

1 LS-082 Professional lift up opening for flat linear glasses System LS-082 System podnoszenia szyb pojedyńczych i zespolonych LS-082/01

2 0 600 (Max) 0

3 (Max) Lw/Lt LS Pr/Rt LS Kompletny wspornik bez sprężyny Complete standard upright without gas spring * Przedstawiona prawa część Right part represented Uszczelka zaślepki górnej Cover adhesive gasket L=20m Dolny profil ramy Lower frame glass profile L=5200mm LS LS Zaślepka LDPE LDPE natural end cap LS Śruba STEI M6x12 Screw STEI M6x12 LS Zestaw do łączenia ramy Kit bracket frame fixing LS Wzór wiercenia ramy szyby Glass frame drilling pattern Ø5 LS-082/03

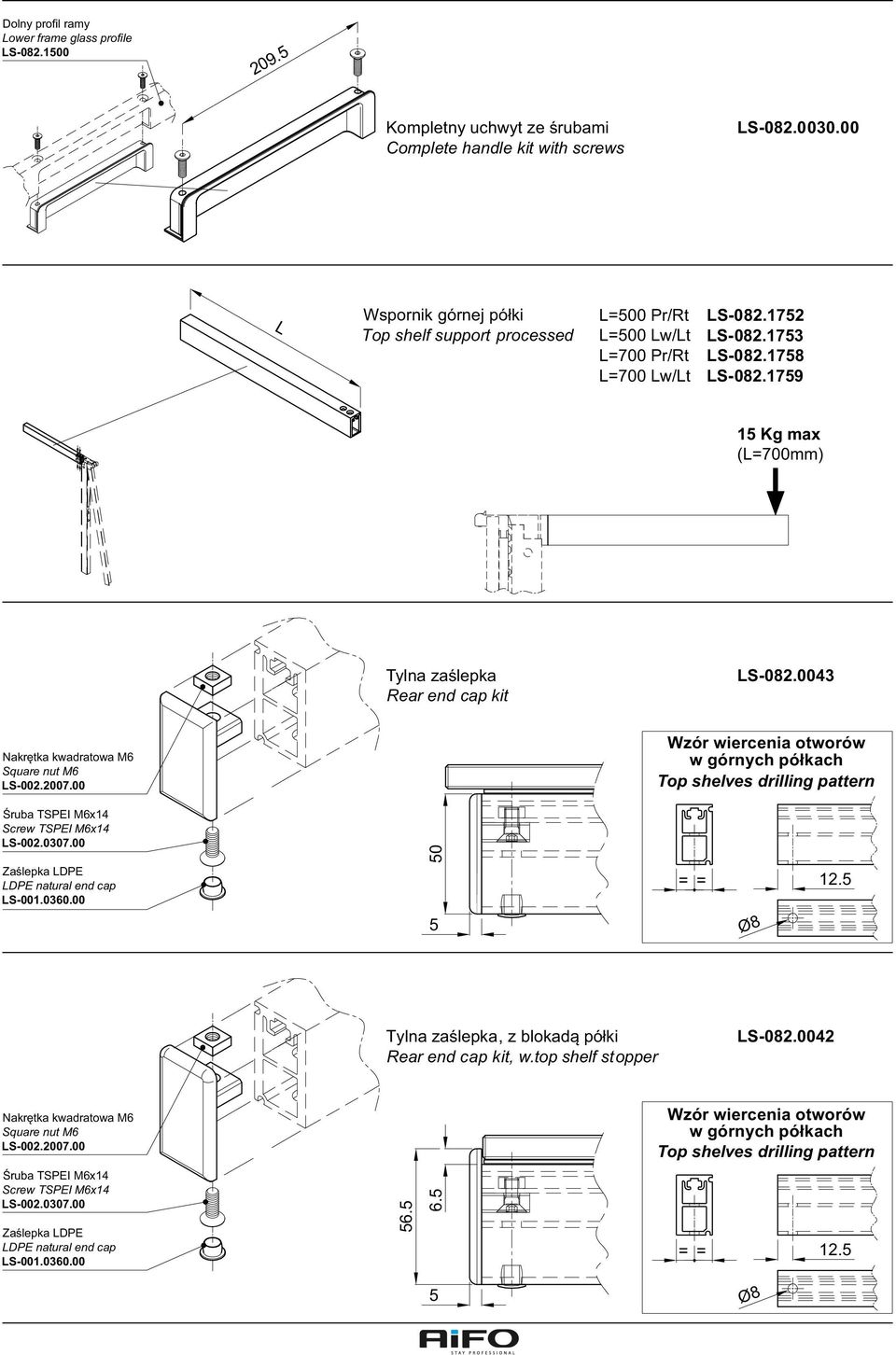

4 Dolny profil ramy Lower frame glass profile LS Kompletny uchwyt ze śrubami Complete handle kit with screws L Wspornik górnej półki Top shelf support processed LS L=500 Pr/Rt L=500 Lw/Lt L=700 Pr/Rt L=700 Lw/Lt LS LS LS LS Kg max (L=700mm) Tylna zaślepka Rear end cap kit LS Wzór wiercenia otworów w górnych półkach Top shelves drilling pattern Nakrętka kwadratowa M6 Square nut M6 LS Śruba TSPEI M6x14 Screw TSPEI M6x14 LS Zaślepka LDPE LDPE natural end cap LS Ø8 5 Tylna zaślepka, z blokadą półki Rear end cap kit, w.top shelf stopper 6 56 Zaślepka LDPE LDPE natural end cap LS LS Wzór wiercenia otworów w górnych półkach Top shelves drilling pattern Nakrętka kwadratowa M6 Square nut M6 LS Śruba TSPEI M6x14 Screw TSPEI M6x14 LS = = 12 = = 5 Ø8

5 Sprężyna gazowa (str. LS-200/11) Gas spring (see sheet LS-200/ 11) Długość szyby (H=600mm) Glass lenght (H=600mm) Mod. C. 220mm Orientacyjna moc sprężyny (*) Gas spring average power (*) L=1100mm 2 x 0N LS L=1600mm 2 x 400N LS L=2100mm 2 x 500N LS (*) Moc sprężyny przedstawiona w tabeli ma charakter czysto informacyjny, przedstawione wartości są wynikiem wielu testów w różnych warunkach. (*) The gas springs average powers shown in the data sheet, are purely indicative, the values shown are results of multiple tests in different situations of use. Akcesoria do zasilania ogrzewania szyby Power supply accessories for glass heating Zestaw kabli zasilających Wiring kit for glass eletric supply 480 Wzór wiercenia otworów w ramie szyby i wspornikach Glass frame and uprights drilling pattern LS Ø 9. 5 Ø9 Ø9 Ø9 Zaślepka do otworu o średnicy 9,5mm 9mm diameter hole covering cap LS LS-082/05

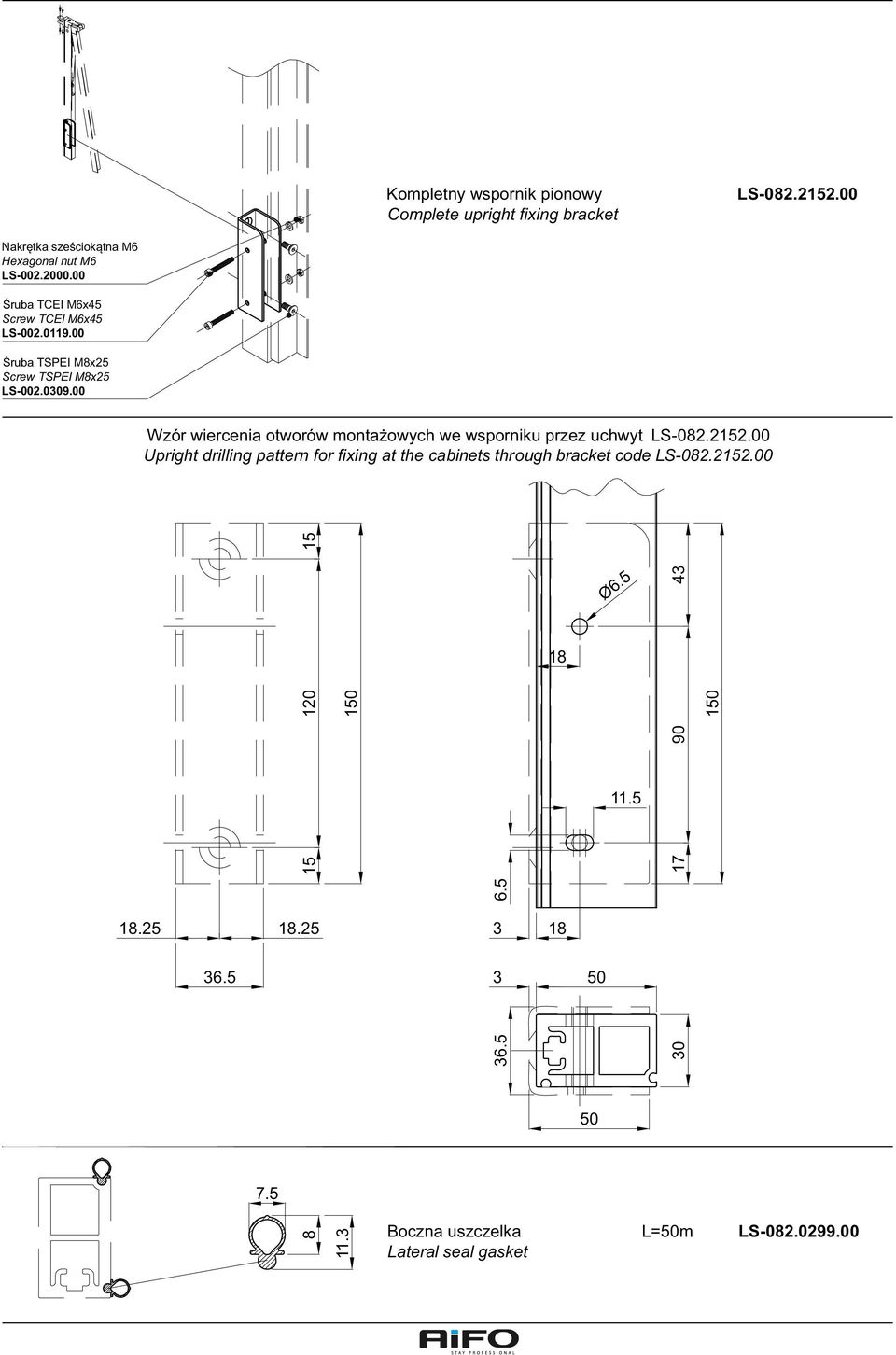

6 LS Kompletny wspornik pionowy Complete upright fixing bracket Nakrętka sześciokątna M6 Hexagonal nut M6 LS Śruba TCEI M6x45 Screw TCEI M6x45 LS Śruba TSPEI M8x25 Screw TSPEI M8x25 LS Ø6 43 Wzór wiercenia otworów montażowych we wsporniku przez uchwyt LS Upright drilling pattern for fixing at the cabinets through bracket code LS Boczna uszczelka Lateral seal gasket L=50m LS

7 Wzór wycięcia szyby przedniej Front glass cutting pattern 20 L min. 36mm L2 = L - 77mm 8 H 1 min. 36mm ± H1 = H - 6mm R1 min. 36mm H3 L1 = L - 6mm H2 = H - 38mm H1 Sitodruk Silk-screen print 8 L min. Max L Długość ramy profilu poziomego (*) Horizontal frame profile lenght (*) /// 2100mm L1 Maksymalna szerokość szkła (**) Maximum width of the glass (**) /// 2094mm L2 Odległość wewnętrzna pomiędzy wspornikami Internal distance between uprights /// 2023mm H Maksymalna wysokość między krawędzią dolnej ramy a powierzchnią górnych wsporników (nie zawiera górnej półki i uszczelki LS ) Maximum height between bottom frame's edge and top supports surface (top shelf and gasket LS not included) 495mm 755mm H1 Maksymalna wysokość szyby (**) Maximum height of the glass (**) 489mm 749mm H2 Wysokość profilu bocznej ramy Lateral frame profile height 457mm 717mm H3 Wysokość wycięcia we wspornikach Uprights cutting height 470mm 1000mm (*) Należy zachować odległość 4-6mm krótszą niż wewnętrzne ramię. (*) Keeping quote L 4-6mm shorter than the internal lateral shoulders is recommended. (**) Do klejenia szkła zaleca się użycie dwuskładnikowego kleju akrylowego (LS ). (**) To stick the glass onto the frame a bicomponent acrylic glue is recommended (code LS ). LS-082/07

8 1000 Kompletny wspornik narożnika zewnętrznego 90 Complete open corner 90 upright LS Zaślepka wspornika do narożnika zewnętrznego 90 LS Complete open corner 90 cover Zaślepka LDPE LDPE natural end cap LS Podkładka Ø8,2/ Washer for side glass LS Śruba M6x11 Ø8 Counter-screw for side glass LS Zestaw elementów łączeniowych Channelling uprights kit LS Zestaw łączeniowy panelu bocznego Side panel fixing kit LS Zestaw łączeniowy panelu bocznego Side panel fixing kit LS Ø Ø6 Ø12 12 Ø6 min 9 Max 12 Zestaw elementów łączeniowych Channelling uprights kit LS

9 Profil lampy Light canopy profile L=5000mm LS Osłona lampy Light protection L=5000mm LS Nakrętka kwadratowa xx3 M5 Square nut xx3 M5 LS Śruba TBEI M5x8 Screw TBEI M5x8 LS Wspornik lampy Light canopy bracket LS G Kompletny zestaw do montażu lampy Complete light canopy bracket kit LS n. mi m m 20 Śruba TSPEI M5x8 Screw TSPEI M5x8 LS Nakrętka kwadratowa xx3 M5 Square nut xx3 M5 LS Zaślepka profila lampy Light canopy end cap LS Śruba TSPEI M5x8 Screw TSPEI M5x8 LS n. mi m m 20 Kompletny zestaw do montażu zaślepek lampy Complete light canopy end cap kit LS Przykłady montażu lampy z zaślepkami Assembly examples with bracket or with end cap Zestaw zaślepek Complete bracket kit LS Zestaw zaślepek Complete end cap kit LS Okablowanie mod LED (str. LS-2/02) Complete LED wiring profile mod. 095 (see sheet LS-2/02) Zasliacz - 12V (str. LS-2/03) Power supplies - 12V (see sheet LS-2/03) Regulator jasności - tylko dla LED RGB - (str. LS-2/03) Dimmer unity control - only for RGB LED - (see sheet LS-2/03) LS-082/09

10 Prawy wspornik górnej półki Top shelf support Rt Kompletny prawy wspornik Complete Rt upright LS Uszczelka zaślepki górnej Cover adhesive gasket LS Lewy wspornik górnej półki Top shelf support Lt Sprężyna gazowa (wysuw 220mm) Gas spring (stroke 220mm) Kompletny lewy wspornik Complete Lt upright LS Kompletny uchwyt Complete handle kit LS Kompletny wspornik pionowy Complete upright bracket LS Dolny profil ramy Lower frame glass profile LS Zestaw do łączenia ramy Kit bracket frame fixing LS Przykładowe zastosowanie do narożników Example corners composition
