1 Instrukcja montażu i obsługi szybkodziałających zaworów odmulania MPA26, MPA 27

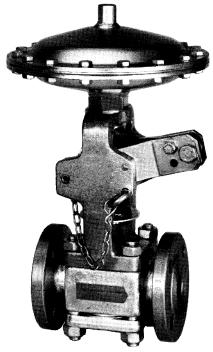

2 str.2 Opis Zawory odmulające z siłownikiem membranowym, z mechanizmem szybkiego zamykania i urządzeniem blokującym. Zawory znajdują zastosowanie w kotłach lądowych i morskich dla zautomatyzowanego, sterowanego programowo odmulania kotłów, a w szczególności kotłów pracujących bez stałego nadzoru według wymagań niemieckich wytycznych TRD 604 (niemieckie regulacje prawne dotyczące działania kotłów parowych). System automatycznego odmulania TA został opisany na oddzielnej karcie katalogowej. Zakres Typy MPA 26 MPA 27 Maksymalne barg ciśnienie psig eksploatacyjne Maksymalna temperatura ºC Płyn sterujący Sprężone powietrze lub woda pod ciśnieniem Maksymalne barg 8* ) ciśnienie sterujące psig 116* ) * ) minimalne ciśnienie patrz następna strona Montaż 1. Przed montażem należy usunąć wszystkie zanieczyszczenia z rury spustowej kotła. 2. Przepływ oznaczony jest strzałką (Widoczną na korpusie zaworu). 3. Należy zapewnić sztywne zamocowanie rurociągu i zaworu spustowego. Zawór należy zainstalować w taki sposób, aby uniknąć niebezpieczeństwa poparzenia podczas jego działania. 4. Połączyć siłownik zaworu z systemem zautomatyzowanego odmulania TA. Rysunek 1 MPA 26, PN 40, DN mm (3/4 2 ) MPA 27, PN63, DN mm (1 2 )

3 str.3 Rysunek 2 Schemat instalacji odmulania Opis: Mains 220V, 50 Hz sieć zasilająca 220 V, 50 Hz Blowdown control unit TA systemem zautomatyzowanego odmulania TA Compressed air or pressurized water sprężone powietrze lub woda pod ciśnieniem Air vent or drain odpowietrzenie lub spust Intermittent blowdown valve zawór odmulający Oddanie do eksploatacji Na nowych instalacjach zanieczyszczenia takie jak cząstki rdzy, zgorzeliny po pracach spawalniczych lub wióry metalowe, mogą w bardzo szybkim czasie zablokować rurociąg spustowy powyżej zaworu. Dlatego też, bezpośrednio po napełnieniu kotła i przynajmniej co 15 minut w trakcie trwania pierwszego uruchamiania, konieczne jest dokonywanie odmulania. Później odmulanie powinno mieć miejsce w określonych regularnych okresach (patrz rozdział Sterowanie ). Sterowanie Zawory są sterowane w sposób automatyczny za pomocą systemu zautomatyzowanego odmulania TA. Czas trwania odmulania (okres otwarcia): normalnie 2 sekundy, odstęp między odmulaniem: możliwy do regulowania. Interwał odmulania powinien być liczony w sposób indywidualny dla każdego kotła (patrz arkusz danych MPA 26, MPA 27 lub wg wskazania producentów kotłów). Operacja automatycznego odmulania nie może zostać przeprowadzona do czasu, aż kołek przechodzący przez jarzmo zaworu i blokujący pozycję otwarcia i zamknięcia, nie zostanie wyjęty. Konserwacja Wszystkie ruchome części zaworów powinny być regularnie smarowane, na przykład za pomocą oleju do cylindrów parowych. Dławnica jest samouszczelniająca. Informacje o wymianie szczeliwa dławnicy podano w odpowiednim rozdziale na odwrocie strony. Zmiana położenia jarzma zaworu 1. Przed zamontowaniem zaworu chcąc zmienić położenie jarzma zaworu 6 w pożądanym miejscu należy włożyć wkrętak lub inne podobne narzędzie do otworu wlotowego w celu zablokowania grzybka zaworu Wykręcić siłownik 30 i wybić kołek ustalający 17 (Ø 10 mm). Usunąć dźwignię 16 złożoną z dwóch części. 3. Usunąć nakrętkę 14, poluzować tulejkę 13. Wykręcić cztery nakrętki 4 z obustronnie gwintowanych kołków mocujących 3 na jarzmie zaworu 6, 4. Podnieść jarzmo zaworu 6 do momentu, aż oddzieli się od mocujących obustronnie gwintowanych kołków 3. Obrócić jarzmo zaworu do żądanej pozycji (o 90º, 180º lub 270º). Składać w odwrotnej kolejności.

4 str.4 Wymiana szczeliwa dławicy 1. Całkowicie zdemontować zawór. Usunąć uszczelnienie 8. Ostrożnie oczyścić komorę dławnicy i stożek zaworu Wymienić na nową uszczelkę 5 między jarzmem zaworu 6 i korpusem 1. Włożyć jarzmo zaworu 6 (z uszczelką 5) na odpowiednie miejsce. Dokręcić nakrętki Włożyć od dołu grzyb zaworu 11. Wymienić uszczelnienie 8 (użyć pierścieni uszczelniających z pochyłym wrębem i włożyć pierścienie do komory w taki sposób, aby wręby były przesunięte o 180º). 4. Złożyć zawór. Wymienić uszczelkę 5 dolnej pokrywy 18. Części ulegające zużyciu Nr części Opis Numer 5 Uszczelka 2 8 Pierścienie uszczelniające dla MPA Pierścienie uszczelniające dla MPA Membrana 1 Wykres Minimalne ciśnienie na membranie w barg Ciśnienie w kotle barg MPA DN mm (3/4 1 1/4 ) MPA DN 40 i 50 mm (1 ½ i 2 )

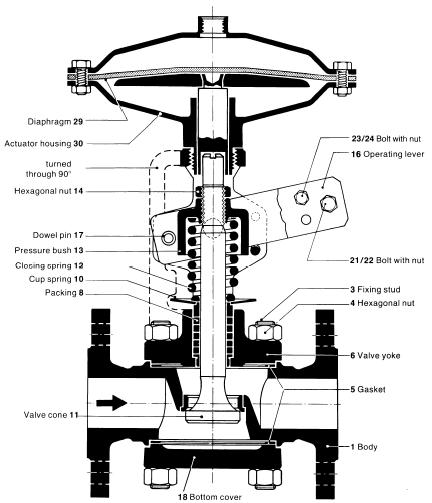

5 str.5 Rysunek 3 Oznaczenia: 1 body korpus 3 fixing stud obustronnie gwintowany kołek mocujący 4 hexagonal nut nakrętka 5 gasket uszczelka 6 valve yoke jarzmo zaworu 8 Packing pierścienie uszczelniające 10 Cup spring - sprężyna talerzowa 11 Valve cone grzyb zaworu 12 Closing spring sprężyna zamykająca 13 Pressure bush tuleja ciśnieniowa 14 Hexagonal nut śruba 16 operating lever dźwignia 17 Dowel pin kołek ustalający 18 bottom cower pokrywa dolna 21/22 bolt with nut śruba z nakrętką 23/24 bolt with nut śruba z nakrętką 29 Diaphragm membrana 30 Actuator housing obudowa siłownika Turned through 90º - obrócone o 90º
