1 Instrukcja montażu Montażownice ATH-Heinl M52 M72 + A34 Uwaga: Ten przewodnik jest tylko pomocą przy montażu. Ten przewodnik nie jest substytutem dla oryginalnej instrukcji. Urządzenia mogą być obsługiwane tylko w kontekście z oryginalna instrukcją. Zdjęcia, procedury i szczegóły mogą się różnić. Wypakowanie maszyny Dostawa na palecie w drewnianej skrzyni str. 1

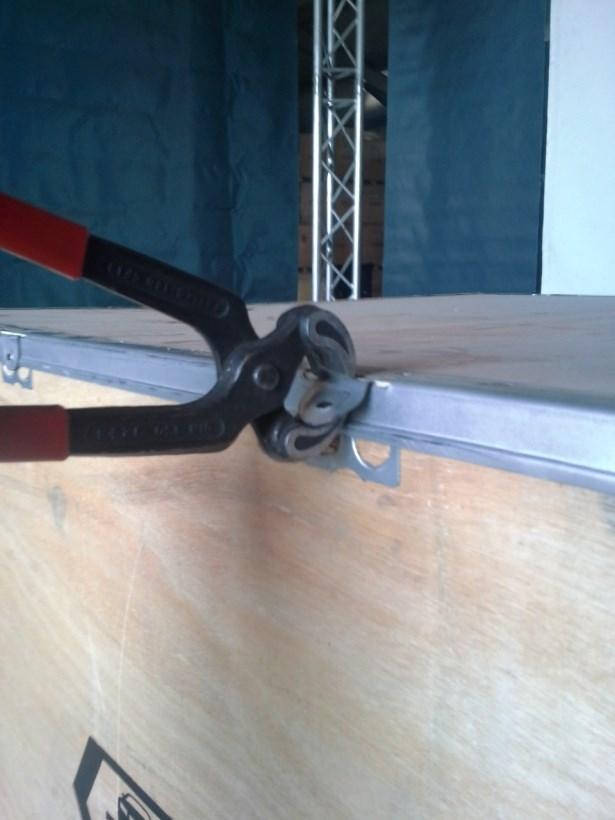

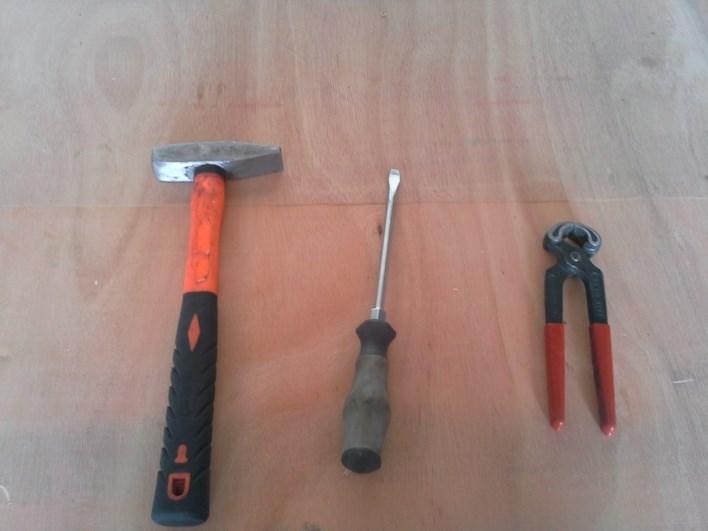

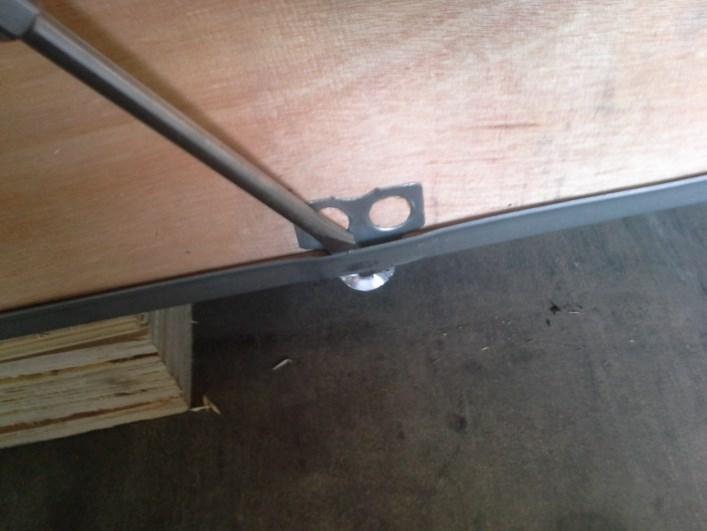

2 Poluzuj zaciski mocujące skrzyni Tabliczka znamionowa urządzenia znajduje się na bocznej części skrzyni str. 2

3 Zakres dostawy Podstawa maszyny z osprzętem Akcesoria / Małe części Łużka montażowa Wieża montażowa Ramie montażowe Osłona plastikowa Odbijacz, akcesoria, śruby str. 3

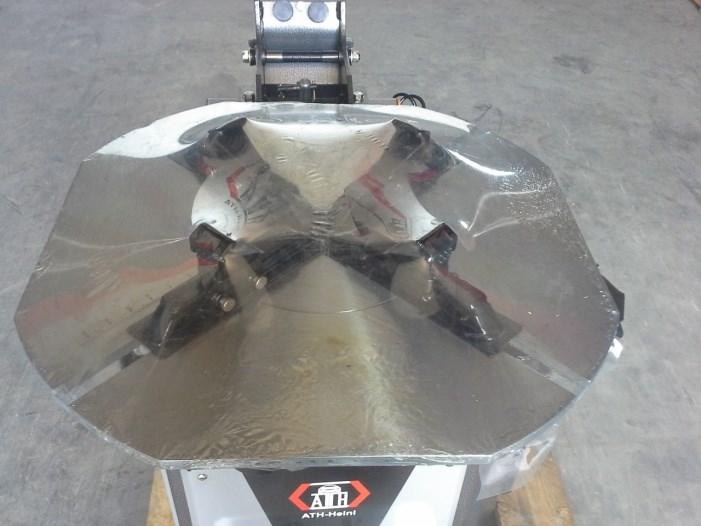

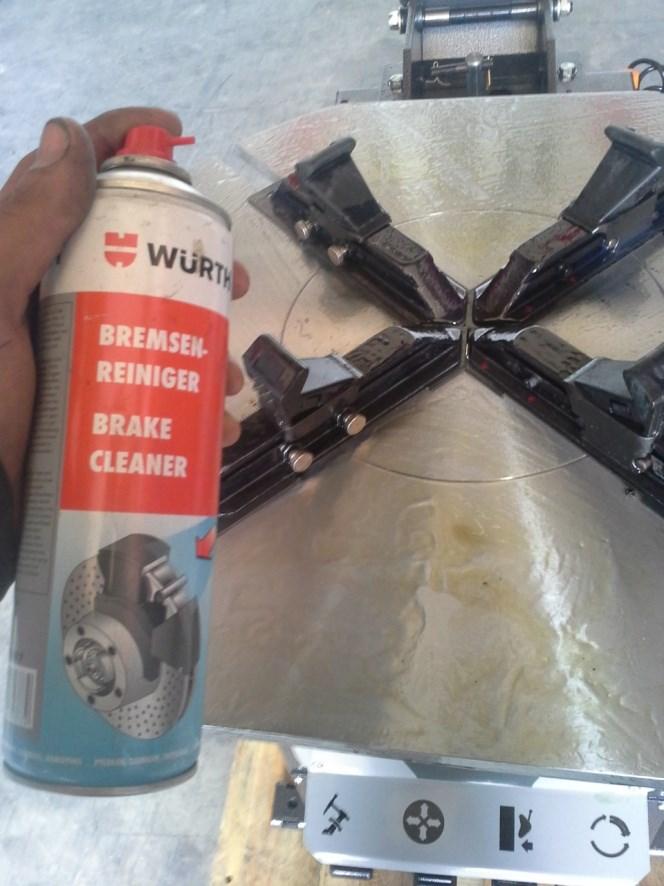

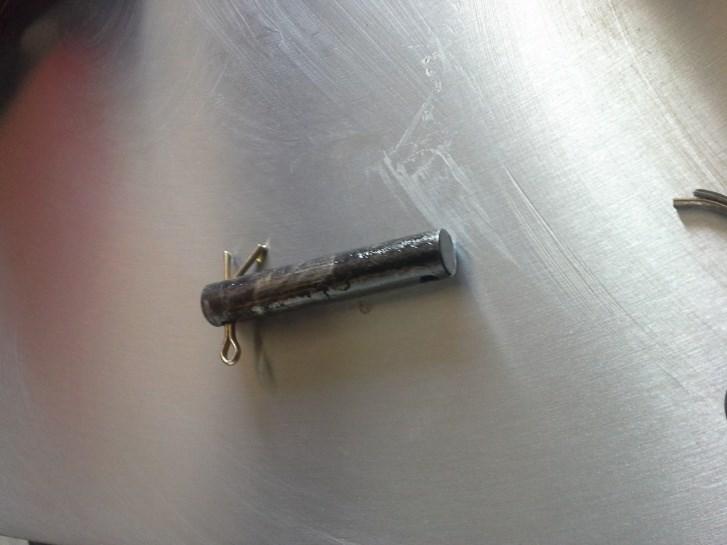

4 Montaż Usuń pozostałości opakować oraz nadmiar smarów konserwujących. Usuń bolec mocujący z siłowników przechyłu str. 4

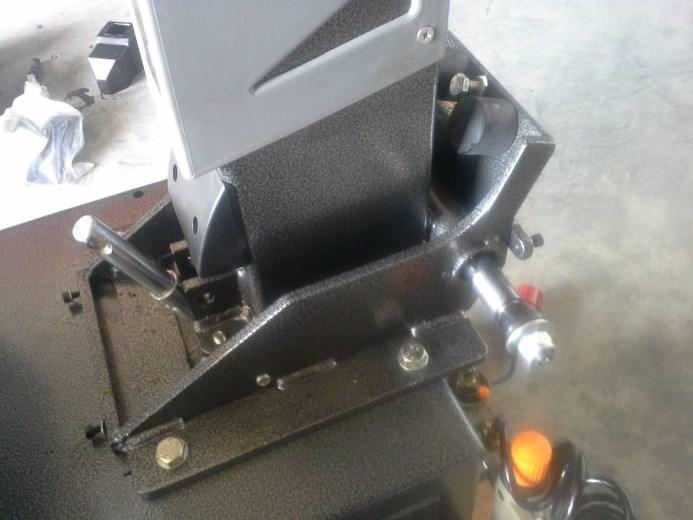

5 Usuń bolec mocujący na wieży montażowej Zamontuj wieże montażową za pomocą bolca. Upewnij się, że blokada odchyłu jest zamontowana. Wieżę montażową powoli ręką odsuń do tyłu str. 5

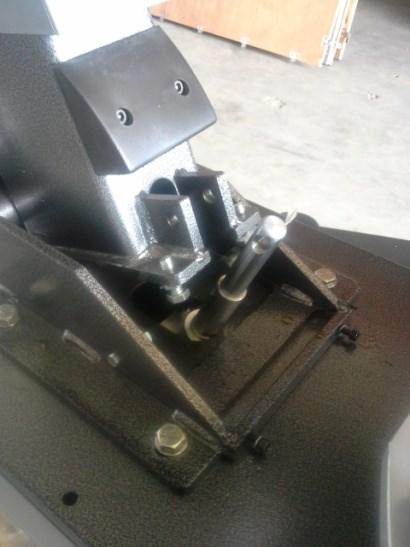

6 Połącz tłok cylindra z wieżą i zabezpiecz zawleczką. Nie zapomnij o montażu zabezpieczenia. str. 6

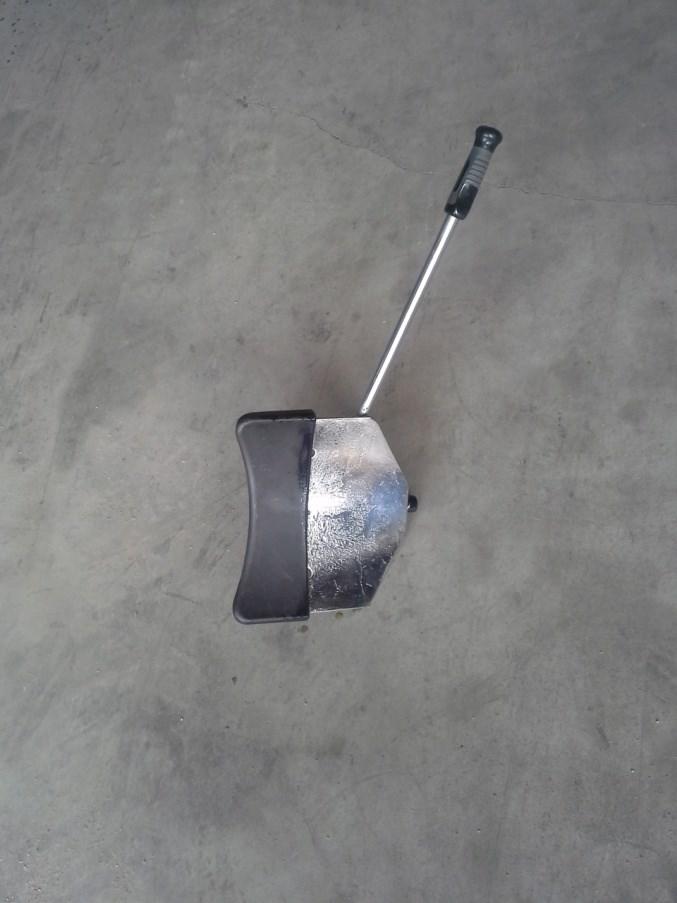

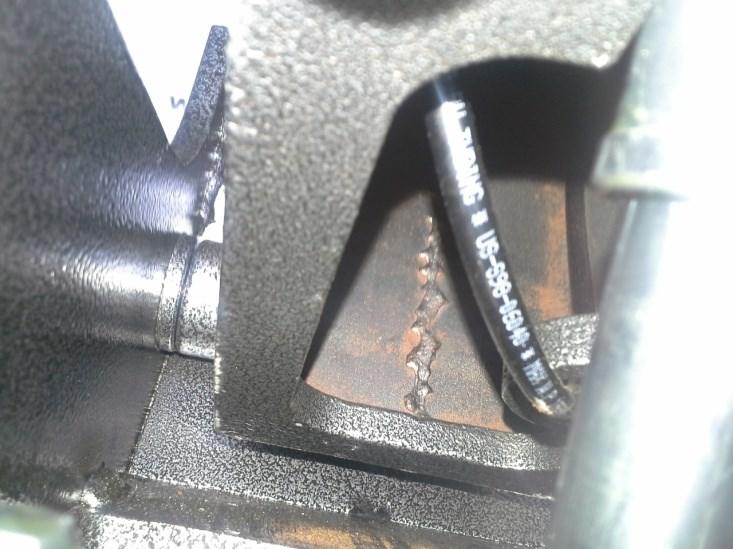

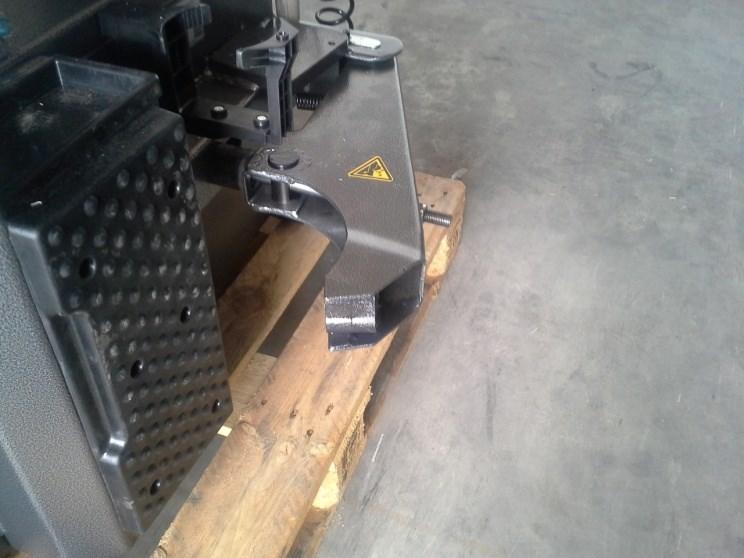

7 Przewód pneumatyczny przeciągnij przez otwór znajdujący się w korpusie. Następnym krokiem jest montaż odbijacza kół. str. 7

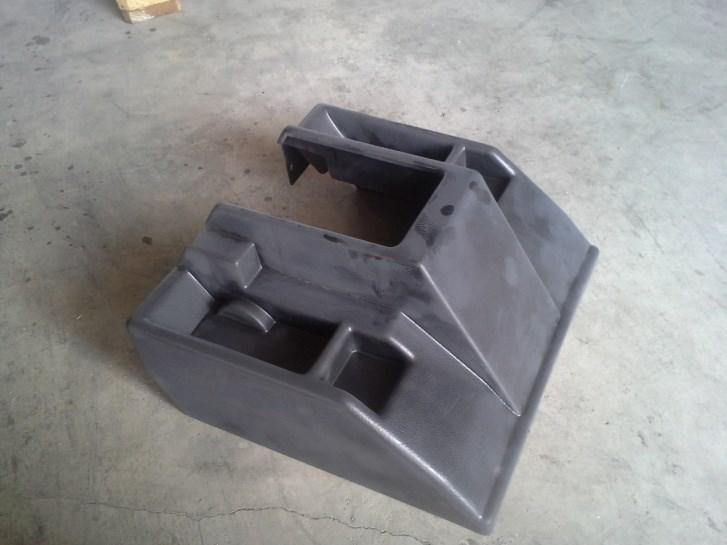

8 Następnie załóż plastikową osłonę. Otwórz pokrywę z boku maszyny i przygotuj ją do podłączenia powietrza str. 8

9 Przyłącza pneumatyczne i linie muszą być ułożone i podłączone jak przedstawiono na zdjęciach str. 9

10 W tym momencie jeśli trzeba możesz zmienić w jednostce konserwującej przyłącze na typ Euro. Podłącz przewód pneumatyczny do jednostki serwisowej powietrza i sprawdzić szczelność Wlej olej jeśli trzeba do naolejacza w jednostce serwisowej. Podłącz sprężone powietrze 8-10 atmosfer str. 10

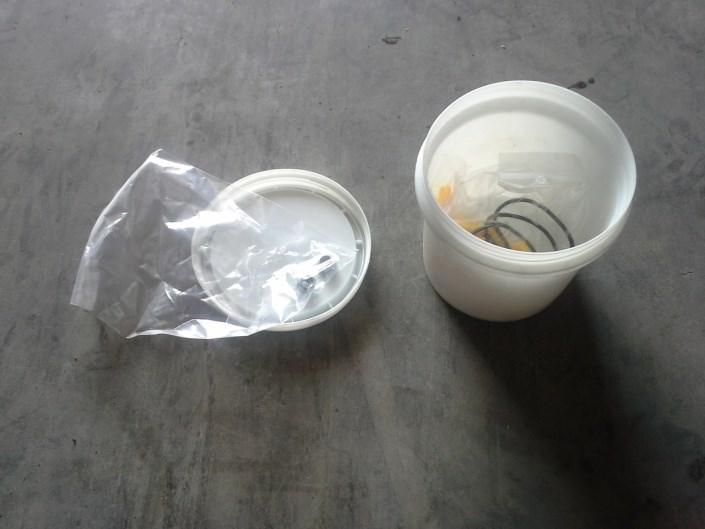

11 Ustaw tylny siłownik za pomocą śrub tak, żeby były odkręcone na maksymalnie 4 mm. Montaż osłony. Nakrętki są umieszczone w dołączonym pojemniku na smar. str. 11

12 Odkręć osłonę sprawdź ustawienia siłownika blokady, w razie czego skoryguj jego ustawienie śrubkami i ponownie załóż obudowę Ten siłownik powinien być tak ustawiony tak, że głowica montażowa po naciśnięciu blokady na rączce powinna odsunąć się od felgi o 2mm w górę i 2mm str. 12

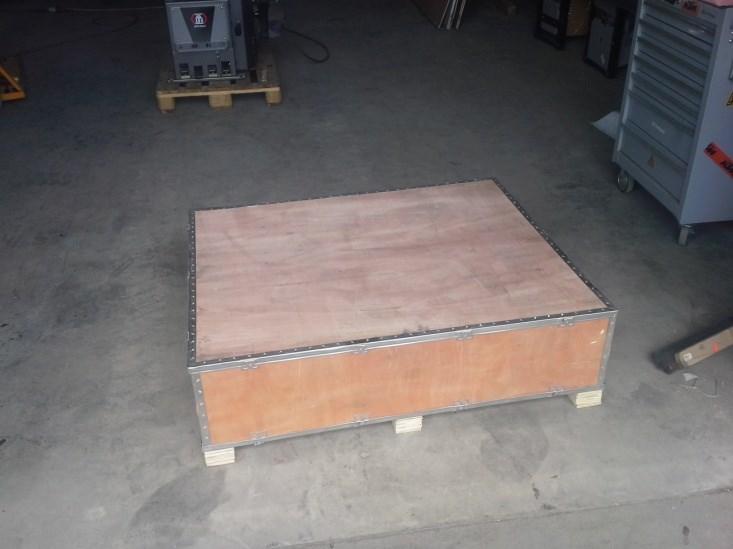

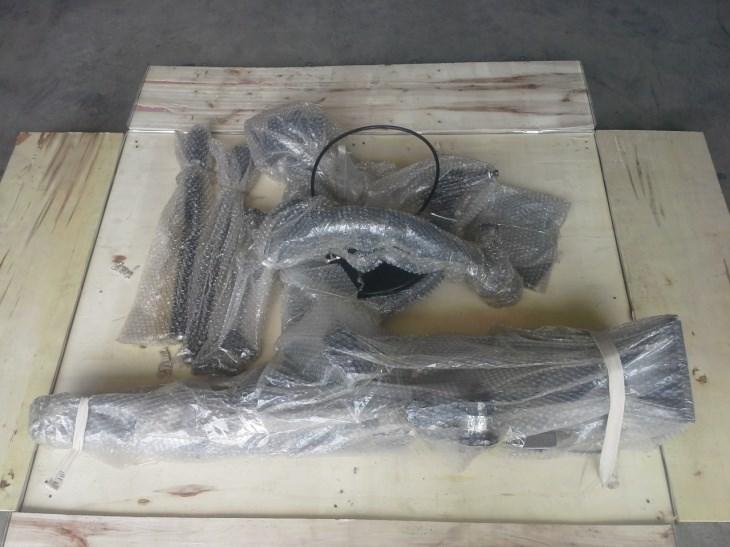

13 Ramie pomocnicze rozpakowanie i montaż Zawartość przesyłki str. 13

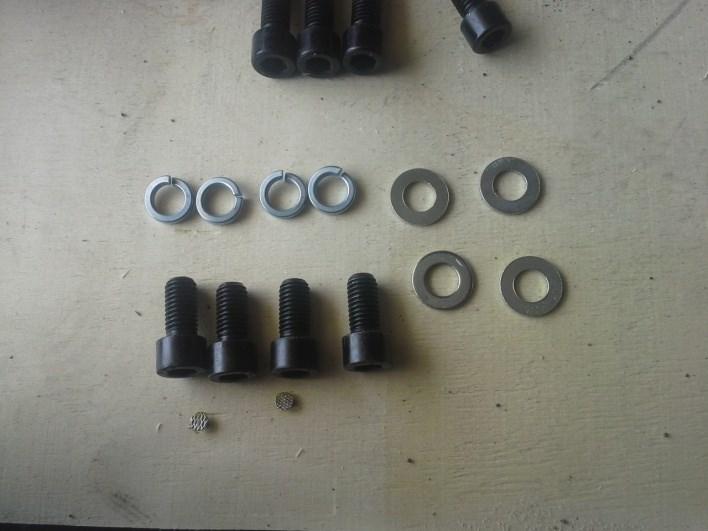

14 Istniejące otwory gwintowane znajdziesz w na obudowie odbijacza Zamontuj dostarczona płytę Przykręć płytę za pomocą 4 śrub imbusowych str. 14

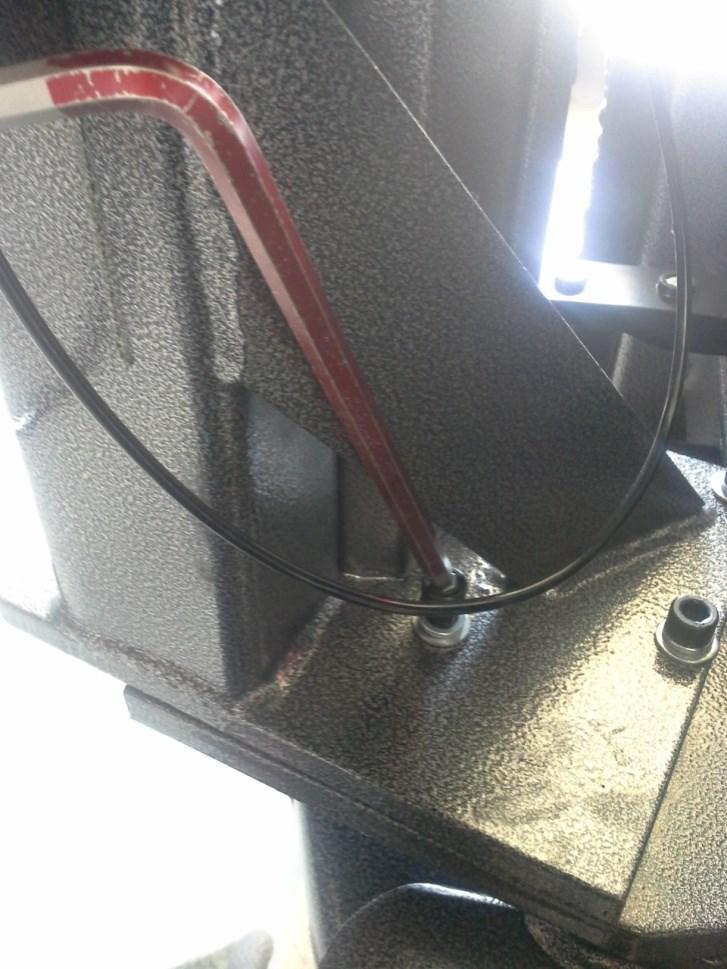

15 Ramie montażowe przykręć za pomocą śrub sześciokątnych do płyty Następnie zmontuj zgięte ramie. str. 15

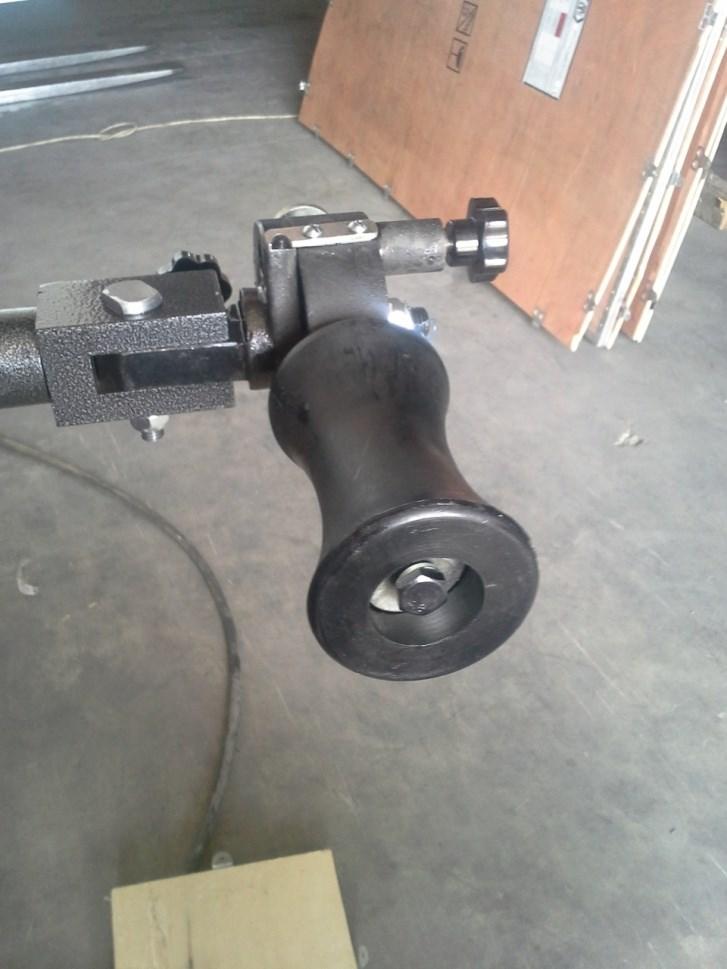

16 Następnie uchwyt z tworzywa i talerz montażowy str. 16

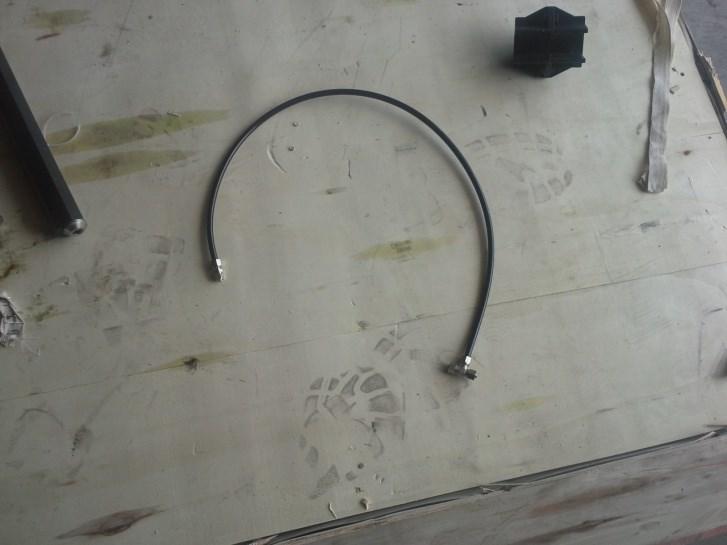

17 Podczas montażu zakrzywionego ramienia upewnij się, że elementy dystansowe są prawidłowo zamontowane i że nakrętki blokujące wzajemnie przeciwdziałają.. Luz osiowy powinien być tak mały, jak jest to możliwe. Przewód powietrza ze zdjęcia przełóż do maszyny jak na rys. str. 17

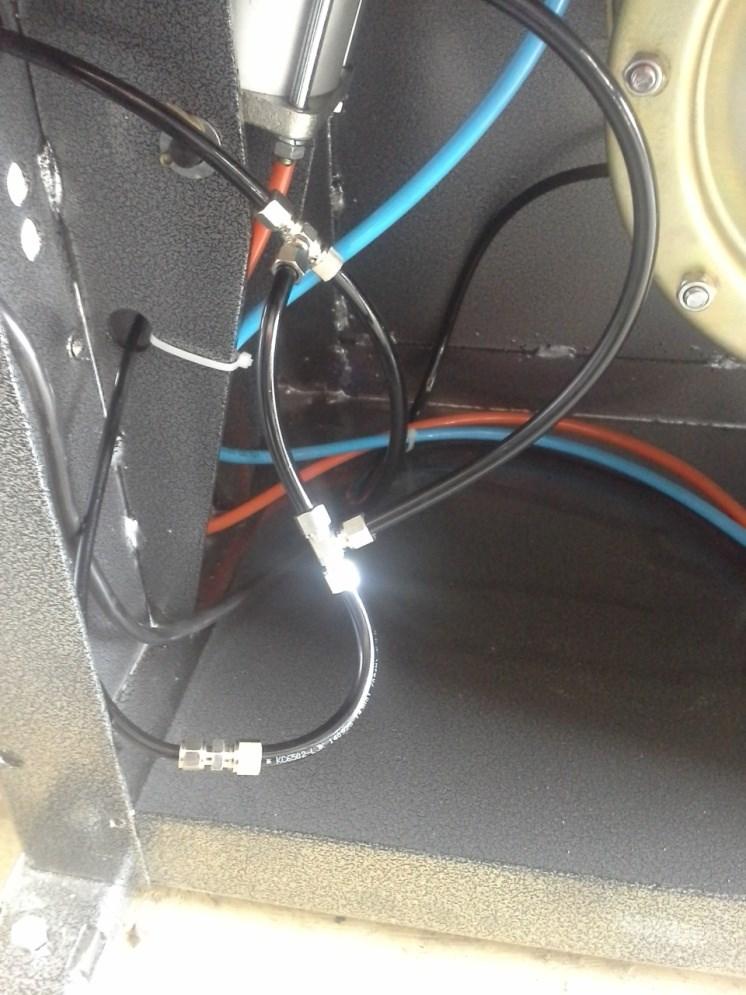

18 Odłącz maszynę od źródła sprężonego powietrza. Przetnij kabel nożem i połącz przewód od ramienia pomocniczego w przerwane miejsce za pomocą łącznika typu T. str. 18

19 str. 19

20 Podłącz źródło sprężonego powietrza i sprawdź działanie ramienia góra dół. Pracę ramienia można dopasować za pomocą śrub które pokazano na rys. Wszystkie prowadnice zlokalizowane na urządzeniu powinny być nasmarowane po zakończonym montażu. str. 20

21 Zamontuj dwa ramiona dociskowe Usuń śruby blokujące w tylnej części za pomocą specjalnego śrubokręta i wsuń rolki w odpowiednie otwory Wkręć z powrotem podkładkę po montażu i przetestuj wszystkie funkcje urządzenia. str. 21

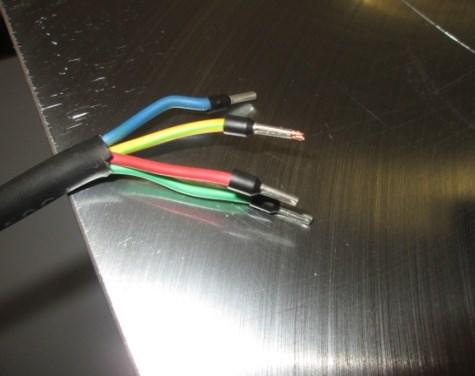

22 Zamontuj wtyczkę do prądu Dołącz okucia Montaż kabli do wtyczki Ziemia+L1+L2+L3 (N=wolny) Montaż wtyczki Uwaga: Prace prowadzone na częściach i liniach elektrycznych mogą być wykonywane tylko przez wykwalifikowanego elektryka lub przeszkolony personel. Wszystkie części metalowe zabezpiecz za pomocą specjalnego spray do konserwacji i usuń nadmiar rozpylonego oleju. Zrób test elektryczny maszyny ze zmianą obrotów stołu. Obrót przełącznikiem jest szybki, naciskaj w krótkich odstępach czasu (10x minuta szybkie naciśnięcie). Bezpiecznik nie może się załączyć w trakcie testu. str. 22

23 str. 23

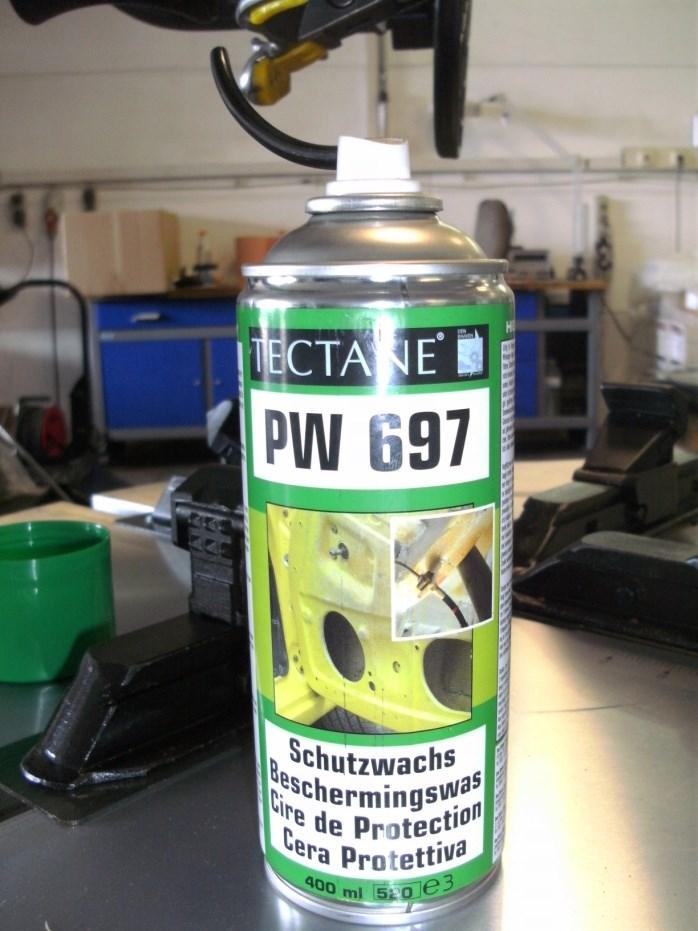

24 Konserwacja/Utrzymanie Urządzenie powinno być odpowiednio utrzymywane. Szczególnie ważna jest konserwacja (za pomocą zalecanych środków producenta) wszystkich połączeń, powierzchni montażowych i blachy. Poniższe zdjęcia mogą być traktowane jako przykłady. Maszyna powinna być tak utrzymywana, aby żadne szkodliwe płyny nie mogły jej zaszkodzić. Wosk ochronny dostępny i zalecany przez producenta Linki przejścia i łączenia. Po spryskaniu przeczyść jeśli trzeba (zbyt duża ilość oleju) str. 24

25 Linki przejścia i łączenia. Po spryskaniu przeczyść jeśli trzeba (zbyt duża ilość oleju) str. 25
