Aluminiowa szklarnia INSTRUKCJA OBSŁUGI. Zaleca się przeprowadzenie montażu przez 4 dorosłe osoby

Transkrypt

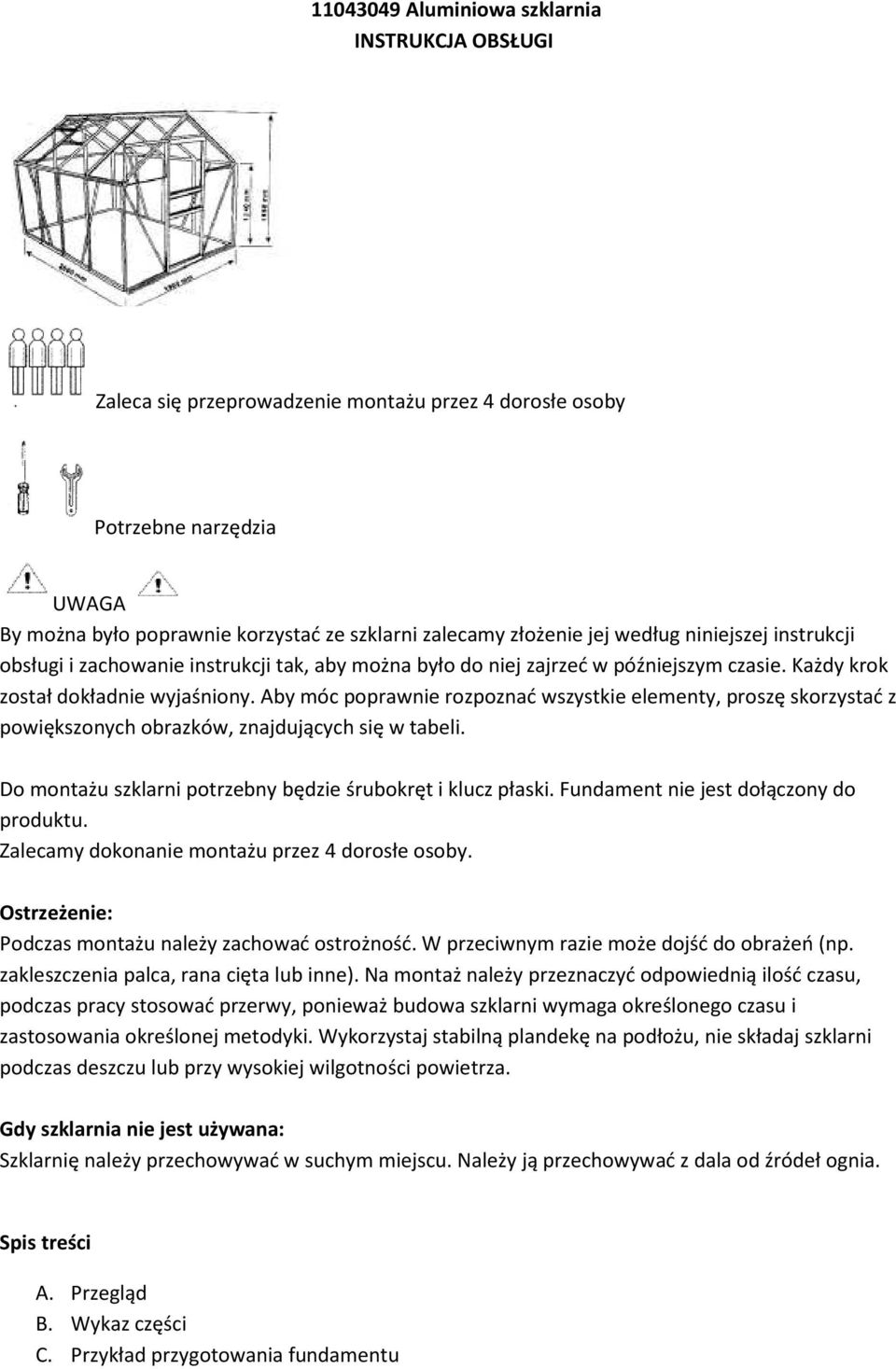

1 Aluminiowa szklarnia INSTRUKCJA OBSŁUGI Zaleca się przeprowadzenie montażu przez 4 dorosłe osoby Potrzebne narzędzia UWAGA By można było poprawnie korzystać ze szklarni zalecamy złożenie jej według niniejszej instrukcji obsługi i zachowanie instrukcji tak, aby można było do niej zajrzeć w późniejszym czasie. Każdy krok został dokładnie wyjaśniony. Aby móc poprawnie rozpoznać wszystkie elementy, proszę skorzystać z powiększonych obrazków, znajdujących się w tabeli. Do montażu szklarni potrzebny będzie śrubokręt i klucz płaski. Fundament nie jest dołączony do produktu. Zalecamy dokonanie montażu przez 4 dorosłe osoby. Ostrzeżenie: Podczas montażu należy zachować ostrożność. W przeciwnym razie może dojść do obrażeń (np. zakleszczenia palca, rana cięta lub inne). Na montaż należy przeznaczyć odpowiednią ilość czasu, podczas pracy stosować przerwy, ponieważ budowa szklarni wymaga określonego czasu i zastosowania określonej metodyki. Wykorzystaj stabilną plandekę na podłożu, nie składaj szklarni podczas deszczu lub przy wysokiej wilgotności powietrza. Gdy szklarnia nie jest używana: Szklarnię należy przechowywać w suchym miejscu. Należy ją przechowywać z dala od źródeł ognia. Spis treści A. Przegląd B. Wykaz części C. Przykład przygotowania fundamentu

2 D. Drzwi E. Wywietrzniki F. Części boczne G. Ściana szczytowa bez drzwi H. Ściana szczytowa z drzwiami I. Montaż J. Montaż końcowy K. Przyporządkowanie ścian A. Przegląd

3 B. Wykaz części Nr Forma Wymiar w mm Ilość Nr Forma Wymiar w mm Ilość

4 C. Przykład przygotowania fundamentu (Elementy potrzebne do zbudowania fundamentu nie są dołączone do produktu. Poniższy przykład służy jedynie zobrazowaniu i ma być pomocą przy budowaniu fundamentu). Upewnij się, że obrys fundamentu jest prostokątny i równy. Jeśli chcesz zbudować fundament z kamienia lub z betonu, weź pod uwagę następujące wymiary. Aluminiowe pręty przykręca się do drewnianych łat (29 x 18 mm). W środku aluminiowego prętu zrób otwór i przykręć aluminiową ramę, korzystając ze śrub 500 mm i kątowników. Patrz rysunek. Przymocuj obudowę na kółka do drzwi (rys. AA i 4).

5 D. Drzwi Zmontuj drzwi zgodnie z zamieszczonymi poniżej rysunkami. Możliwe jest, że produkt będzie dostarczony z zamontowanymi drzwiami. W takim przypadku sprawdź, czy kółeczka mogą się swobodnie poruszać. Część nr 40 jest zawieszana na końcu szyny (rys. 3) E. Wywietrzniki Przykręć dwa boczne pręty okna do ramy okna. Bolce są mocowane na dole prętu 30. Wprowadź szkło nr 5 do prowadnic. Przymocuj dolny pręt do prętów bocznych. Sprawdź, czy okno jest dobrze ustawione i dokręć nakrętki. Przy pomocy śrub 45 przymocuj część 51 dokładnie na środku okna, umożliwi to później pozostawienia okna otwartego/uchylonego.

6 F. Części boczne Ustaw części na podłodze, nie przyciskając ich. Nie zapomnij włożyć śrub do ram, które pozwolą na zamocowanie poprzeczek. Tak samo postępuj z drugą stroną. G. Ściana szczytowa bez drzwi Postaw wszystkie części na podłodze i skręć je, bez dociskania. Nie zapomnij, aby śruby wskoczyły w ramę, co pozwoli na przymocowanie belek poprzecznych.

7 H. Ściana szczytowa z drzwiami Ustaw wszystkie części na podłodze, bez dociskania ich, w takim samym porządku jak po przeciwnej stronie, zgodnie z opisem powyżej. Pozwól, aby nakrętki śrub wpadły do szyny 14 i dopasuj je do otworów w pręcie 12 (rys. 22 i 23). Dociśnij pręt. Umocuj podpórkę 19 pionowo przy pomocy śrub i nakrętek do szyny 14 (rys. 24). Połóż szynę na bok ściany szczytowej i umocuj pręty poprzeczne przy pomocy śrub i nakrętek (rys.25). Wszystkie rysunki pokazują widok od wewnątrz. I. Montaż Połącz ściany szczytowe ze ścianami bocznymi, wciskając je w siebie i przykręcając śrubami z nakrętkami (rys. 26 i 27). Umocuj belki dachowe do dwóch ścian szczytowych (rys. 28). Umocuj pręty poprzeczne (dachowe) 10 między belką centralną a bokiem (rys. 29). Nie zapomnij pozwolić, aby śruby wpadły w poprzeczne belki z każdej strony. Umocuj belkę nośną okna na wspomnianych belkach poprzecznych.

8 J. Montaż końcowy Umieść ściany tak, jak opisano na przyporządkowaniu punktu K, uwzględniając ich położenie. Najpierw należy wprowadzić górną część okna na koniec belki 35. Wsuń okno do belki dachowej aż do przewidzianej dla niego pozycji (rys. 32). Przy pomocy klipsów 46 zamocuj ściany. Wprowadź drzwi w dolną i górną prowadnicę. Zamocuj nakrętki i śruby na końcu prowadnicy. Służy ona jako ogranicznik do drzwi (rys. 21).

9 K. Przyporządkowanie ścian Nr wymiary: ilość DZIAŁ OBSŁUGI KLIENTA Telefon: (+48) poniedziałek - piątek w godzinach 8:00 18:00 Weltbild.pl Weltbild Media Sp. z o.o. Sp. k. ul. Hankiewicza 2, Warszawa
