Instrukcja użycia uniwersalnego zestawu do demontażu zapieczonych wtryskiwaczy

Transkrypt

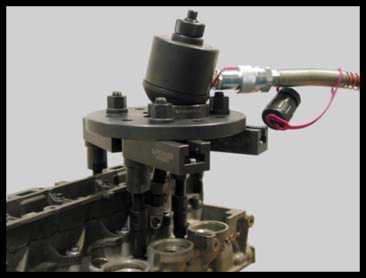

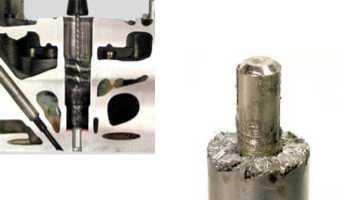

1 strona 1 z 10 Instrukcja użycia uniwersalnego zestawu do demontażu zapieczonych wtryskiwaczy numer kat. 5777, 5873 (opatentowany)

2 Wykaz części zestawu (przy częściach podane są numery katalogowe): strona 2 z 10

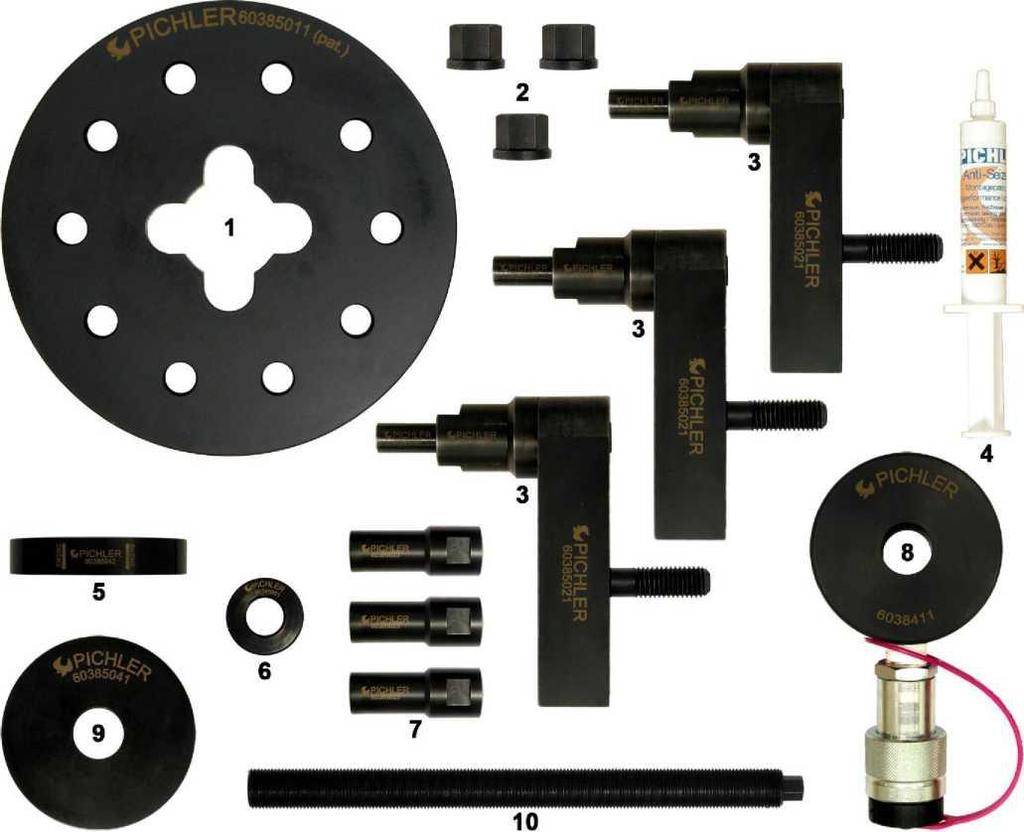

3 Zawartość zestawu: strona 3 z 10 Nr Kod Nazwa Płyta główna Nakrętka M Nogi oporowe (regulowane) Olej Podkładka półokrągła, wewnętrzna Nakrętka M18x1, Przedłużenie nóg Siłownik hydrauliczny 12t 1 _ Podkładka półokrągła, zewnętrzna Gwintownica M18x1,5x Klucz sześciokątny 8 (imbus) 1 1

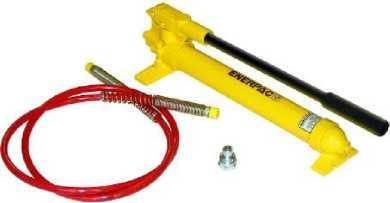

4 Narzędzia potrzebne do zestawu: (nie wchodzą w skład zestawu) Klucz płasko-oczkowy 19 lub nasadka 19 z grzechotką Klucz płasko-oczkowy 17 lub nasadka 17 z grzechotką strona 4 z 10 1/4 grzechotka z nasadką 10 Pompa hydrauliczna z wężem i zaworem zwrotnym Podczas pracy zawsze postępuj zgodnie z instrukcjami podanymi przez producentów pojazdów. Instrukcja ta, jak również proponowane narzędzia, zalecane są jako pomoc, jednakże nie gwarantują powodzenia naprawy. W niektórych przypadkach, ze względu na niewystarczającą ilość miejsca, może zaistnieć potrzeba zdemontowania głowicy i/lub silnika. Zestaw został przetestowany i jest z powodzeniem stosowany w praktyce. Niezwykle istotne jest, aby wykonywać wszystkie kroki zgodnie z podaną instrukcją. Narzędzia powinny być używane wyłącznie przez wykwalifikowane osoby. Piktogramy i ich znaczenie: UWAGA Zachowaj szczególną ostrożność i uwagę KLUCZ Wskazówka lub zalecenie OKULARY OCHRONNE Użyj okularów ochronnych ZIELONA FAJKA Prawidłowo CZERWONY KRZYŻYK Nieprawidłowo

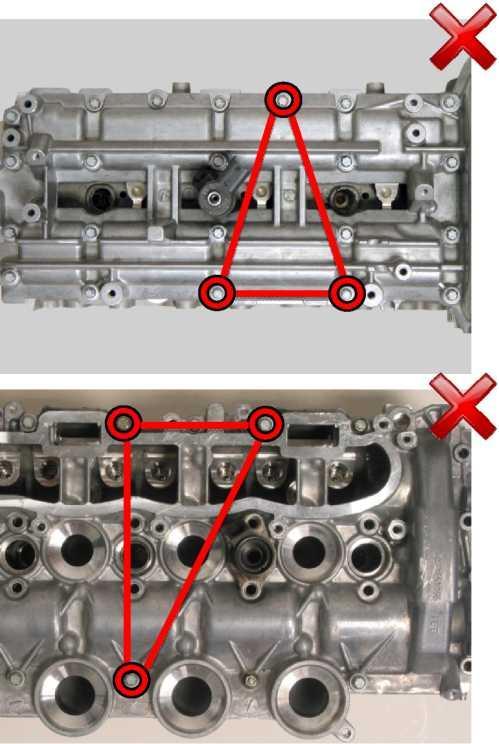

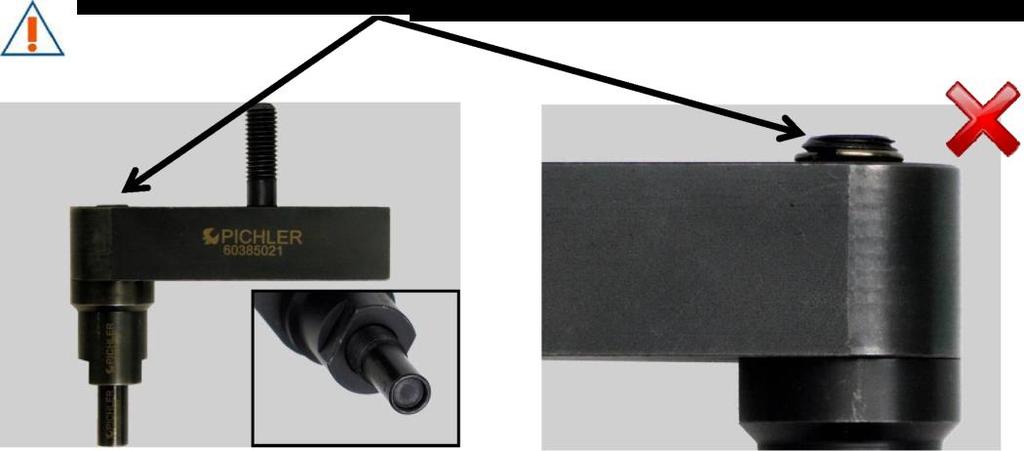

5 strona 5 z ) Wybór punktów podparcia: Jako punkty podparcia na głowicy cylindra powinny być wybrane tylko stabilne, dobrze zakotwiczone i stałe punkty (najlepiej głowy śrub). Podczas wybierania punktów podparcia w linii prostej, wtryskiwacz musi być umieszczony wewnatrz wybranego trójkąta. 2. ) Dobór powierzchni podparcia: W zależności od rodzaju punktów podparcia (np. śruby albo równe, stabilne powierzchnie) wybierz odpowiedni typ nóg oporowych. Istnieja dwie możliwości: 2.1.) Wersja 1: Nogi oporowe bez przedłużenia (dla małych punktów podparcia) Uwaga: Gwint nogi ( ) nie może wystawać z ramienia poziomego ( )!

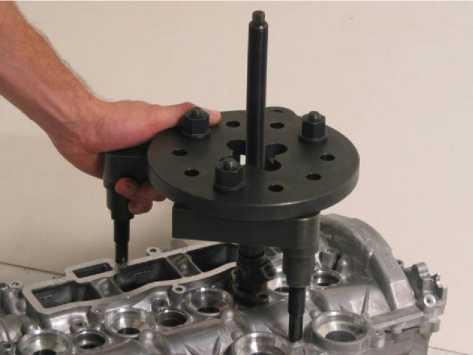

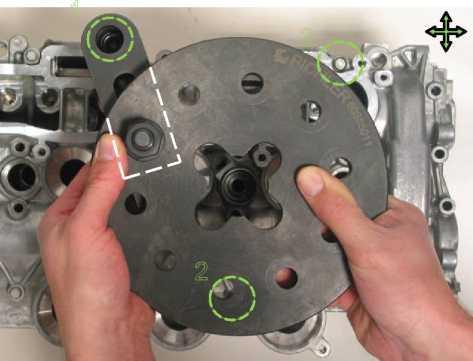

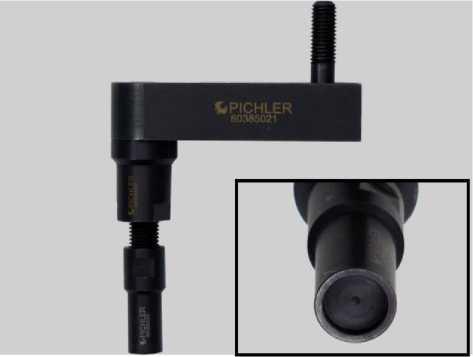

6 2.2.) Wersja 2: Nogi oporowe z przedłużeniem (duże punkty podparcia) strona 6 z 10 Przedłużenie nóg ( ) musi być przykręcone do końca gwintu ( ) i wystarczająco mocno dociągnięte (kluczem imbusowym 8 i płaskim 17mm). 3.) Położenie i ustawienie płyty głównej: Podczas umieszczania nogi oporowej ( ) na pierwszy punkt podparcia, upewnij się, że jest dostatecznie dużo miejsca, aby usunąć wtryskiwacz. Jeżeli jest to konieczne odkręć gwint nogi ( ). Wsuń śrubę ( ) przez dowolny otwór płyty głównej ( ), załóż i dokręć ręcznie nakrętkę ( ). Płytę ustaw w taki sposób, aby jej środkowy otwór znajdował się centralnie nad wtryskiwaczem.

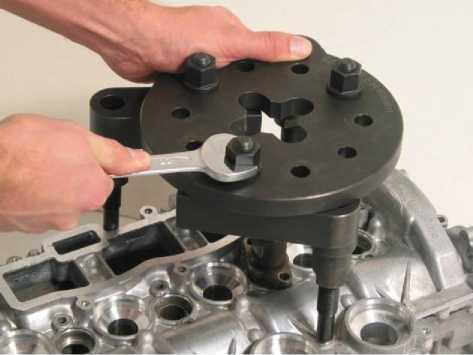

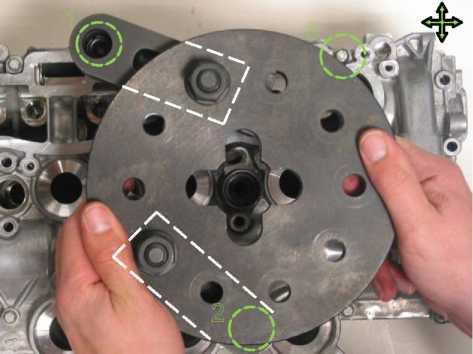

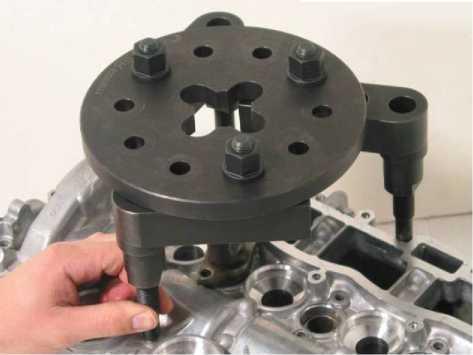

7 strona 7 z 10 Ustaw drugą i trzecią nogę ( ) na punkty podparcia 2 i 3. Pozycja wszystkich trzech śrub ( ) w płycie głównej ( ) musi być dobrana tak, że: płyta główna ( ) jest podpierana nogami oporowymi ( ), i jest wyśrodkowana nad wtryskiwaczem. Dokręć nakrętkę M14 ( ) odpowiednim kluczem. (moment dociągnięcia ok Nm)

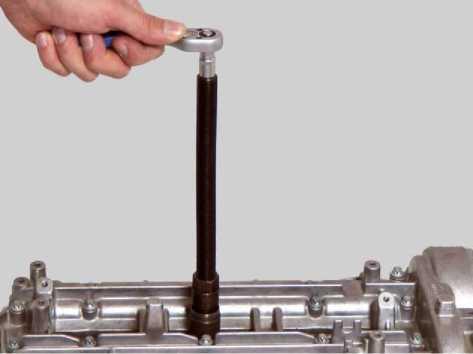

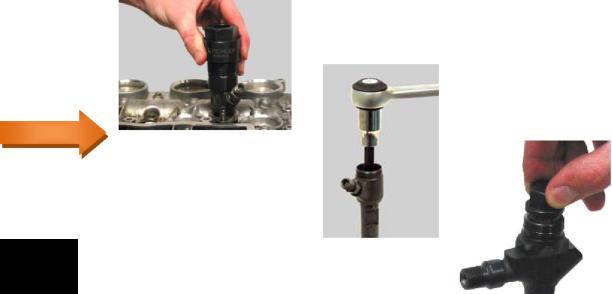

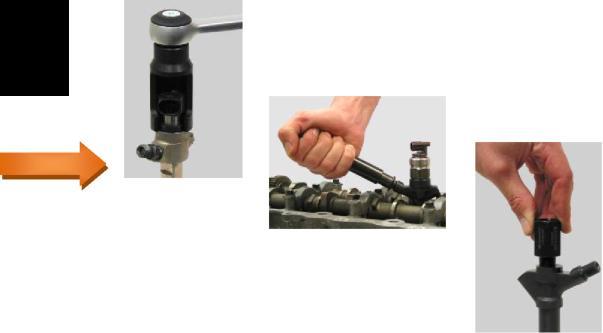

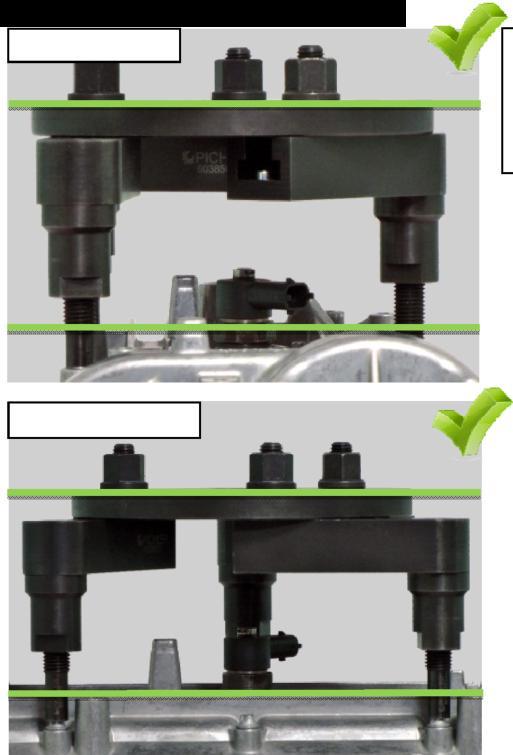

8 4.) Wyrównanie wysokości płyty głównej: Poprzez dokręcanie i odkręcanie gwintownic ( ), wyrównaj płytę główną równolegle do głowicy cylindra. strona 8 z 10 widok z przodu Uwaga: Płyta główna nie musi być koniecznie prostopadła do wtryskiwacza, ale zawsze musi być prostopadła do punktów podparcia. widok z boku 5. ) Demontaż wtryskiwacza: Odkręć z wtryskiwacza elektromagnetyczny zawór i, jeśli to konieczne, zdemontuj go do tego stopnia, aby można było wkręcić w niego odpowiedni adapter. Nasze zalecenie: użyj odpowiedniego adapteru z zestawu ( lub kod 4507 ze strony 10). 6. ) Przykręcanie adapteru wyciągającego i gwintownic: Wkręć do wtryskiwacza odpowiedni adapter i dokręć go ręcznie. Do adaptera wkręć gwintownicę ( ) i dokręć ją ręcznie nasadką 10mm.

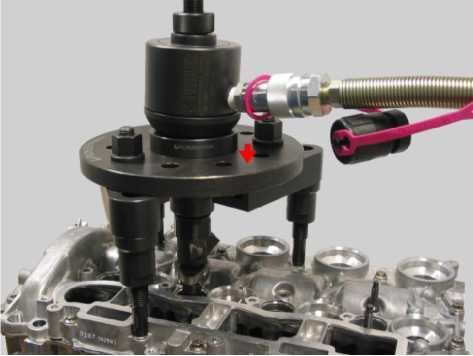

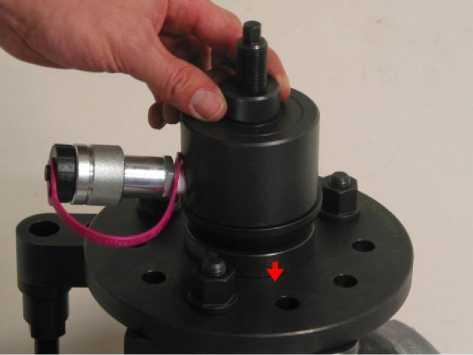

9 strona 9 z 10 7.) Montaż płyty i wyciąganie wtryskiwacza: Zamontuj płytę bez gwintownicy ( ) na głowicy cylindra. Załóż półokrągłą wewnętrzną ( ) i zewnętrzną podkładkę ( ) przez gwintownicę na płytę główną ( ). Uważaj, aby strzałka na podkładce skierowana była w kierunku płyty głównej i głowicy cylindra!! Zamontuj siłownik ( ) przez gwintownicę ( ) na podkładce ( ). Nakręć nakrętkę ( ) na gwintownicę, podłącz siłownik do pompy hydraulicznej (max. ciśn. 700 bar) i zacznij pompować. Przy uniesieniu około 8 mm. maksymalny skok tłoka zostanie osiągnięty. Zwolnij nacisk, dokręć nakrętkę na gwintownicy ręcznie i zacznij ponownie pompować. Powtarzaj tę czynność do momentu całkowitego wyciągnięcia wtryskiwacza. O odpowiednich akcesoriach do zestawu oraz pozosytałych produktach do demontażu wtryskiwaczy, świec i innych narzędziach możesz zasięgnąć informacji u naszych przedstawicieli handlowych lub na

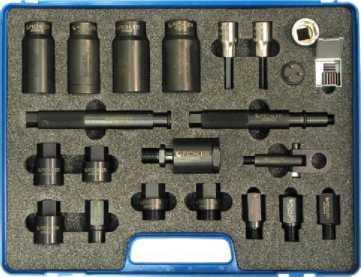

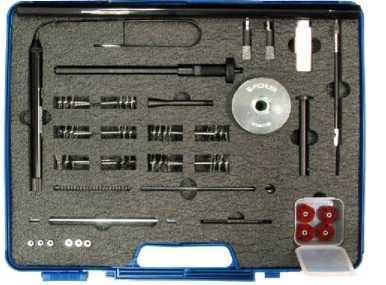

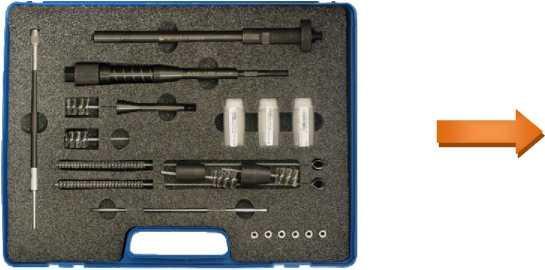

10 Zalecane akcesoria do zestawu: strona 10 z 10 numer kat Zestaw adapterów do demontażu wtryskiwaczy numer kat Zestaw adapterów do demontażu wtryskiwaczy numer kat Zestaw do czyszczenia gniazda wtryskiwacza numer kat Zestaw do czyszczenia gniazda wtryskiwacza
