0. Przygotowanie niezbędnych komponentów

Transkrypt

1 0. Przygotowanie niezbędnych komponentów Written By: Dozuki System 2019 manual.prusa3d.com/ Page 1 of 11

2 Step 1 Zrzeczenie się odpowiedzialności oraz instrukcje bezpieczeństwa Original Prusa i3 MK3 jest kompatybilna z OctoPrint, ale Prusa nie rozwija tego oprogramowania. W przypadku problemów z połączeniem, skontaktuj się z naszym supportem. W przypadku ogólnych problemów, odwiedź oficjalny FAQ OctoPrint. Witryna OctoPrint: octoprint.org Prosimy zgłaszać wszelkie błędy tutaj: github.com/foosel/octoprint/issues Możesz podzielić się doświadczeniem i przedystukować problemy z drukowaniem z innymi użytkownikami MK3 na naszym forum: OctoPrint issues and tips NIE ROZKRĘCAJ jeszcze drukarki!!! Najpierw musimy wydrukować kilka części. W tej instrukcji napotkasz konieczność użycia narzędzi do lutowania i cięcia. Zapoznaj się dokładnie z instrukcjami obsługi tych narzędzi i zawsze używaj środdków ochrony osobistej. Prusa Research nie ponosi odpowiedzialności i nie uznaje roszczeń z tytułu kosztów, urazów oraz zniszczeń manual.prusa3d.com/ Page 2 of 11

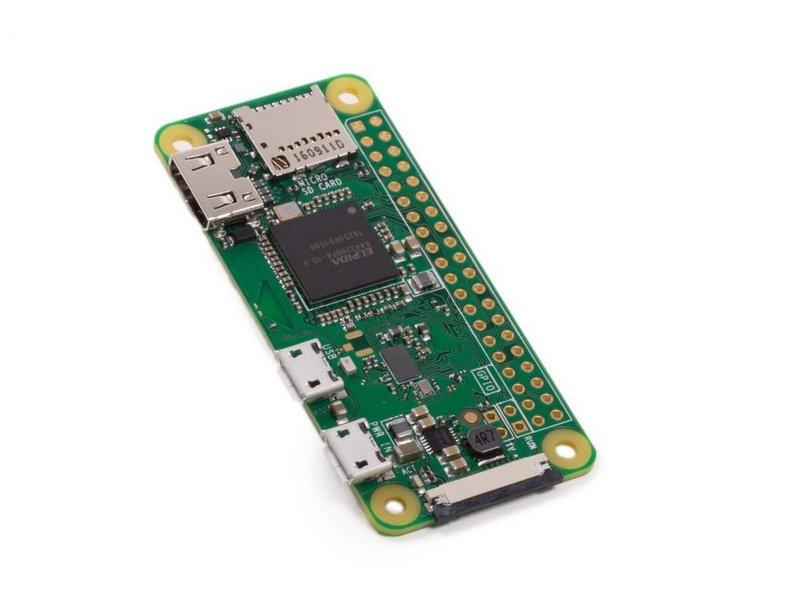

3 Step 2 Zakup Raspberry Pi Zero W Upewnij się, że nabywasz oryginalne Raspberry Pi Zero W. Ten przewodnik nie dotyczy owocowych wariantów takich jak Banana Pi, Orange Pi i innych. Weź również pod uwagę różnicę pomiędzy Pi Zero W i Pi Zero. Literka "W" oznacza "bezprzewodowy" (wireless). Tańsze Pi Zero bez Wi-Fi nie zadziała w tym przypadku! Oficjalna lista dystrybutorów znajduje się pod adresem Raspberrypi.org - kliknij "Buy now" po wejściu na stronę. Nie potrzebujesz zasilacza - Twoje RPi Zero W będzie zasilane bezpośrednio z drukarki. Kup tylko Zero W i kartę Micro SD manual.prusa3d.com/ Page 3 of 11

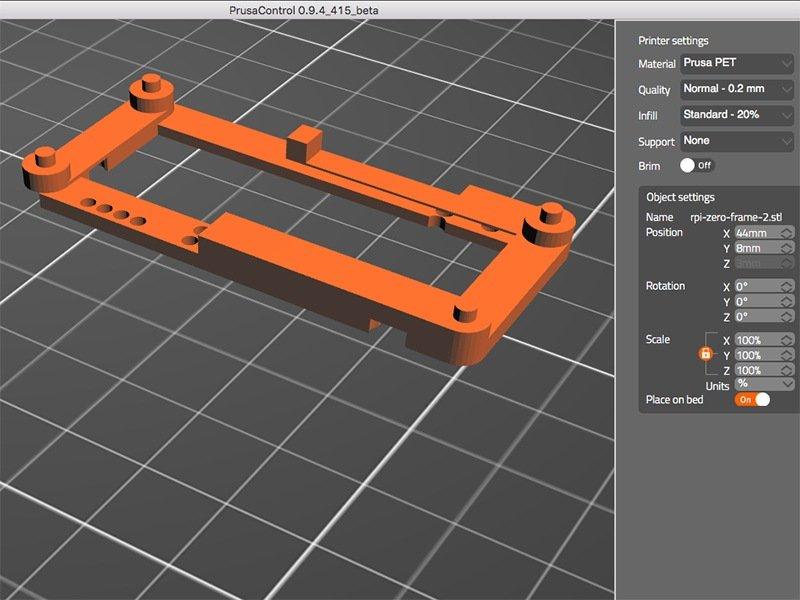

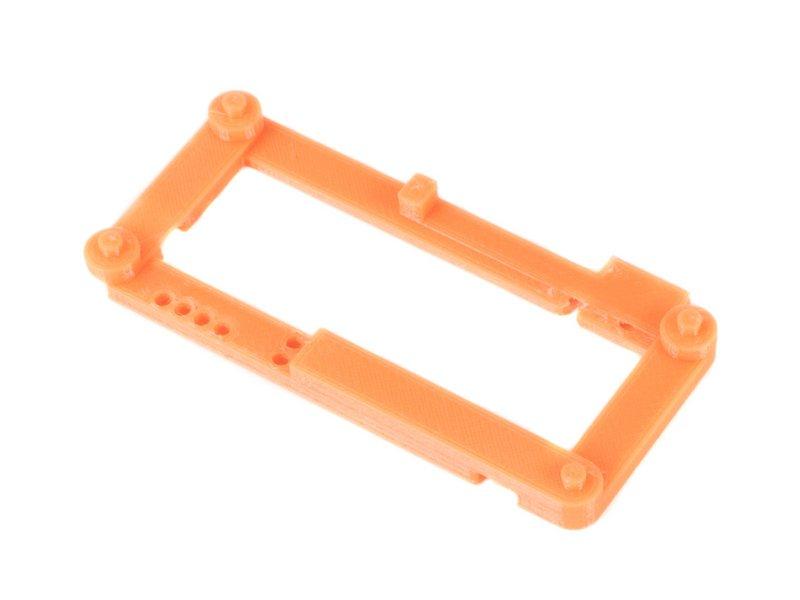

4 Step 3 Drukowanie nowych części Aby ustalić piny w odpowiedniej pozycji, nasi developerzy stworzyli drukowaną część o nazwie RPi Zero Frame, którą należy umieścić pomiędzy RPi Zero W a płytą EINSY. RPi Zero Frame jest częścią paczki plików dla MK3. Pobierz ją z naszej strony: Elementy do druku i udoskonalenie drukarki Przygotuj g-code przy użyciu Slic3rPE lub PrusaControl - obydwa są częścią paczki ze sterownikami: prusa3d.com/drivers/ Zalecane ustawienia druku to profil 0.2 Normal i materiał PETG lub ABS. Możesz również użyć PLA, ale ta część może być narażona na zbyt wysokie temperatury dla tego materiału. Wydrukuj ramkę zanim przejdziemy dalej - będziemy jej potrzebować manual.prusa3d.com/ Page 4 of 11

5 Step 4 Druk nowych części (opcjonalnie) Wydrukowanie tej części jest opcjonalne, ponieważ jest kompatybilne jedynie z elementami w wersji B7 lub nowszymi. Sprawdź, czy Twoja drukarka posiada wyjmowane okienko z tyłu obudowy EINSY. Jeśli Twoja obudowa EINSY jest kompatybilna, to odnajdź plik "raspberry_cover.stl" w pliku.zip pobranym w poprzednim kroku. Zalecane ustawienia druku to profil 0.2 Normal i materiał PETG lub ABS. Możesz również użyć PLA, ale ta część może być narażona na zbyt wysokie temperatury dla tego materiału manual.prusa3d.com/ Page 5 of 11

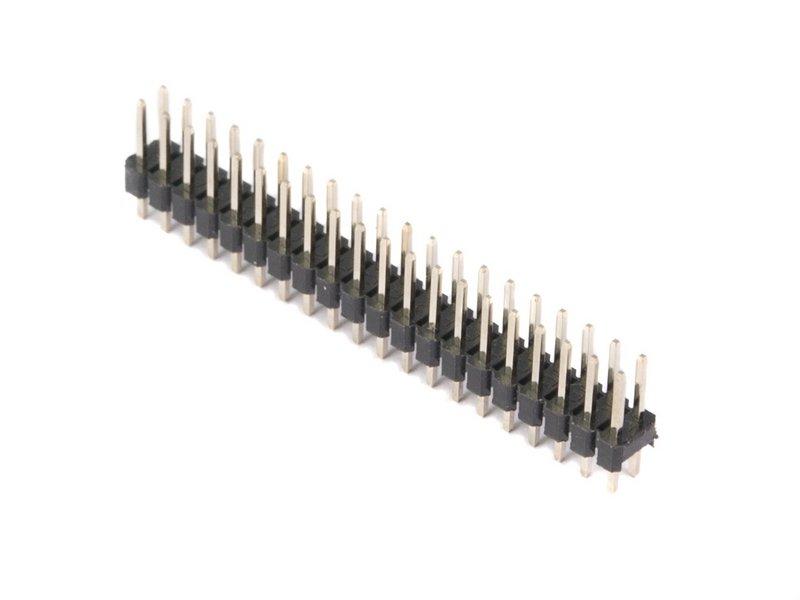

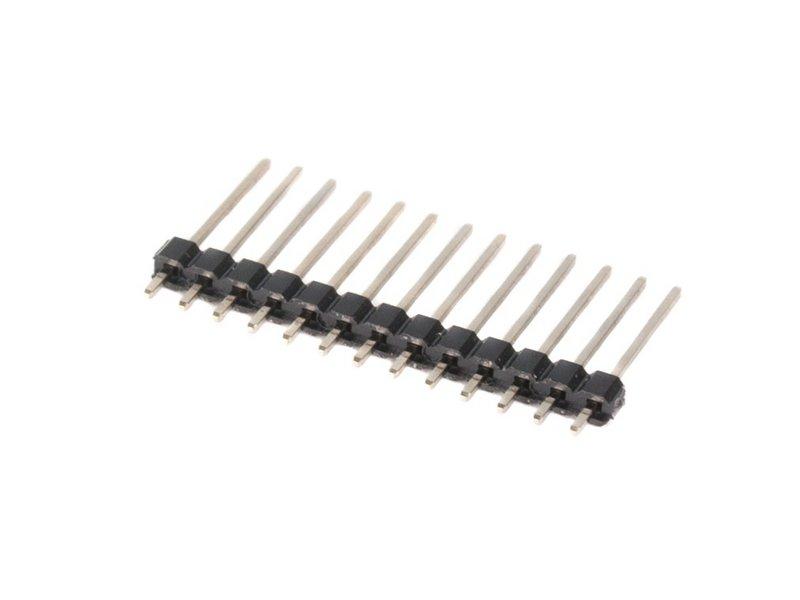

6 Step 5 Zakup listwy z pinami GPIO dla RPi Aby zapewnić połączenie RPi Zero W z płytą EINSY, potrzebujesz kupić piny GPIO i przylutować je do płytki RPi. Zaopatrz się w listwę z pinami 2x20. Najlepiej kupić te o długości 18 mm. Standardowe piny mogą jednak okazać się za krótkie, więc będziemy potrzebować podwójnej listwy z krótkimi pinami i oddzielnie 6 szt. pinów o długości 18 mm (zobacz druga ilustracja) 2019 manual.prusa3d.com/ Page 6 of 11

7 Step 6 Przygotowanie i sprawdzenie listwy z pinami GPIO Odetnij z dwurzędowej listwy 7x2 piny. Wyciągnij z podwójnej listwy niepotrzebne, krótkie piny. Zamiast nich wsuń piny o długości 18 mm, zgodnie ze schematem. Potrzebujesz TYLKO SZEŚCIU PINÓW! Przed lutowaniem upewnij się, że piny z krótszej strony wystają poza płytkę na conajmniej 1 mm. Nie zapomnij użyć wydrukowanego adaptera manual.prusa3d.com/ Page 7 of 11

8 Step 7 Lutowanie listwy z pinami GPIO Sprawdź dwa razy! Nieprawidłowe umieszczenie pinów może doprowadzić do uszkodzenia RPi Zero W i płyty EINSY! Przylutuj listwę z pinami do RPi Zero W. Upewnij się, że są skierowane w odpowiednim kierunku i że lutujesz je z właściwej strony manual.prusa3d.com/ Page 8 of 11

9 Step 8 Instalacja OctoPrint na karcie MicroSD (część 1) Możesz pobrać PrusaPrint (zmodyfikowaną wersję OctoPrint) przygotowany przez Josefa lub odwiedzić naszą Bazę Wiedzy, gdzie znajdziesz instrukcję przygotowania własnej wersji. Zależy to od Twoich umiejętności. Link do pobrania gotowego obrazu OctoPrint: PrusaPrint Link do naszej Bazy Wiedzy: OctoPrint Raspberry Pi Zero W Następnie pobierz Etcher, zainstaluj i uruchom. Rozpakuj archiwum i sflashuj obraz na kartę MicroSD. Pamiętaj, że wszystkie dane na karcie zostaną usunięte. Kiedy proces się zakończy, włóż kartę ponownie do czytnika w komputerze, otwórz partycję boot i znajdź plik octopi-network.txt Do zaznaczonych linijek wprowadź nazwę swojej sieci Wi-Fi i hasło, usuń znacznik # na początku zaznaczonych linijek i następnie zapisz plik manual.prusa3d.com/ Page 9 of 11

10 Step 9 Instalacja OctoPrint na karcie MicroSD (część 2) UWAGA: ze względów bezpieczeństwa prosimy zmienić domyślne hasło roota. Jak tylko podłączysz urządzenie do internetu to boty będą próbowały się zalogować, co może doprowadzić do USZKODZENIA drukarki! Otwórz dowolny edytor tekstu i zapisz plik octopi-password.txt (używając zwykłego tekstu). Wpisz swoje hasło używając znaków specjalnych, WIELKICH liter, cyfr itp. Na przykład Prusa3D.MK3 (nie używaj tego hasła). Zapisz plik w partycji boot. Podczas pierwszego uruchomienia, OctoPrint zmieni hasło na to z Twojego pliku i usunie plik ze względów bezpieczeństwa. Wysuń kartę używając opcji bezpiecznego wysuwania w Twoim systemie i umieść ją w RPi Zero W manual.prusa3d.com/ Page 10 of 11

11 Step 10 Wybierz odpowiedni rozdział Wybierz kolejny rozdział zgodnie z wersją obudowy EINSY, którą posiadasz: Wersja z wyjmowanym okienkiem - przejdź do: Obudowa EINSY i przygotowanie RPi Wersja bez zdejmowanego okienka z tyłu - przejdź do: 1. Demontaż drukarki This document was last generated on :33:16 AM manual.prusa3d.com/ Page 11 of 11
