UPROSZCZONY SPOSÓB WYZNACZANIA SWOBODNEJ ENERGII POWIERZCHNIOWEJ POWŁOK OSADZANYCH TECHNIKĄ Arc-PVD
|
|
- Leszek Adamczyk
- 8 lat temu
- Przeglądów:
Transkrypt

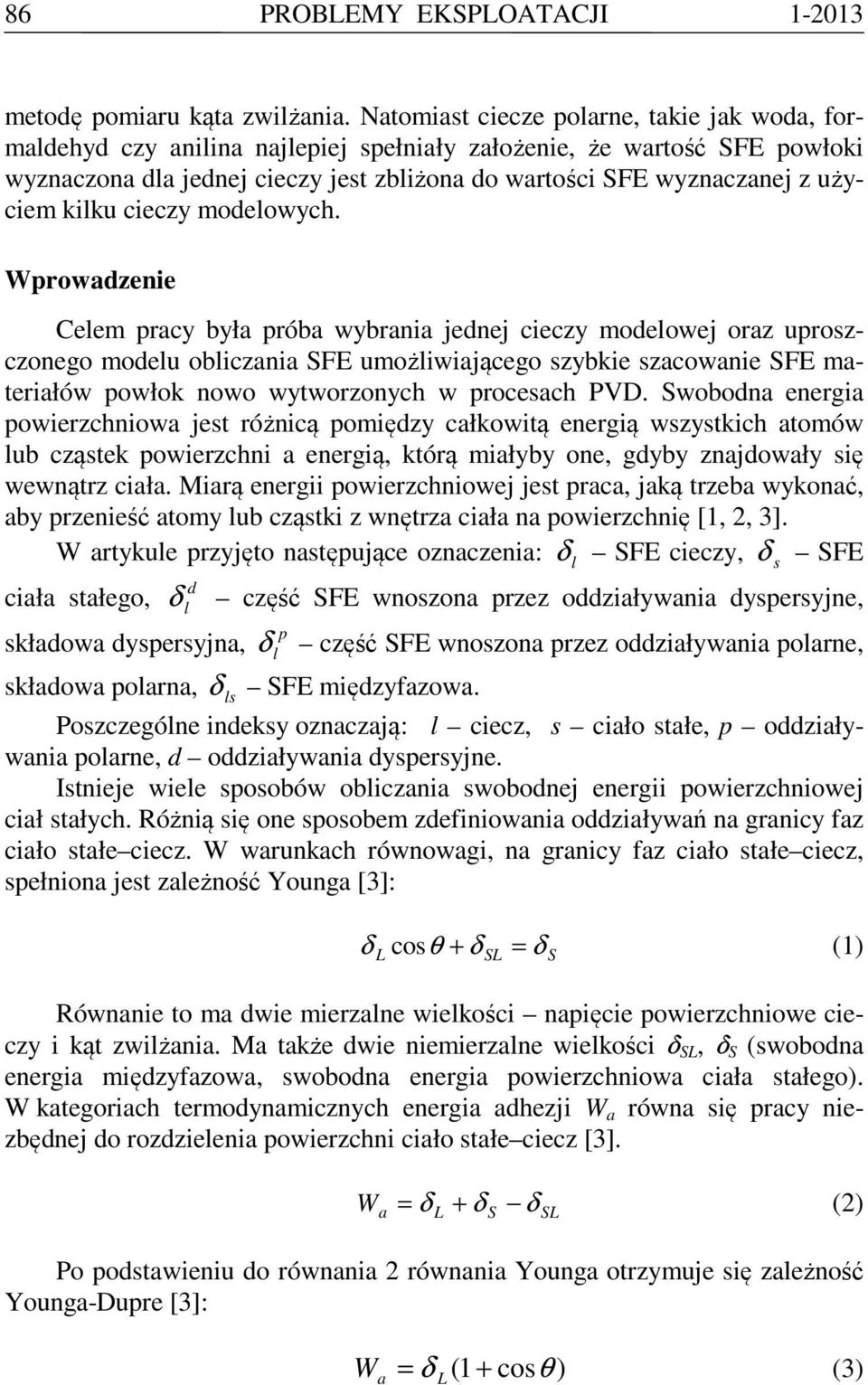

1 PROBEMY EKPOATACJI 85 Renata ROGOWKA Intytut Technoogii Ekpoatacji PIB, Radom UPROZCZONY POÓB WYZNACZANIA WOBODNEJ ENERGII POWIERZCHNIOWEJ POWŁOK OADZANYCH TECHNIKĄ Arc-PVD łowa kuczowe wobodna energia powierzchniowa (urface free energy FE), ciecze modeowe, kąt zwiżania, metoda płytkowa Wihemiego, metoda oadzanej kropi, powłoki Arc-PVD. trezczenie Wyznaczanie wobodnej energii powierzchniowej ciał tałych z wykorzytaniem modeami Wu, Van Oa, Owena-Wendta-Rabea-Kaebe a ub Fowkea jet bardzo pracochłonną procedurą badawczą ze wzgędu na konieczność wykonania pomiarów kątów zwiżania da kiku cieczy modeowych (od 3 do 5). Kąt zwiżania może być wyznaczany metodą płytkową Wihemiego ub metodą oadzanej kropi. Aby uprościć i przypiezyć zacowanie FE nowo uzykiwanych powłok PVD, zatoowano metody: Roberon, Neumanna oraz Neumanna- -Kwoka wyznaczania wobodnej energii powierzchniowej ciał tałych. Metody te wymagają użycia tyko jednej cieczy modeowej do pomiaru kąta zwiżania. Przeprowadzono badania w ceu doboru metody pomiaru kąta zwiżania oraz wyboru najepzej cieczy modeowej, da której wartości FE powłok będą zbiżone do wartości otrzymanych da modeu wymagającego użycia kiku cieczy. Pomimo że metoda płytkowa Wihemiego jet bardziej precyzyjną metodą pomiaru kąta zwiżania, to wyniki FE powłok uzykiwane da kątów zmierzonych metodą oadzanej kropi epiej reaizują założenia pracy. Datego wybrano tę
2 86 PROBEMY EKPOATACJI metodę pomiaru kąta zwiżania. Natomiat ciecze poarne, takie jak woda, formadehyd czy aniina najepiej pełniały założenie, że wartość FE powłoki wyznaczona da jednej cieczy jet zbiżona do wartości FE wyznaczanej z użyciem kiku cieczy modeowych. Wprowadzenie Ceem pracy była próba wybrania jednej cieczy modeowej oraz uprozczonego modeu obiczania FE umożiwiającego zybkie zacowanie FE materiałów powłok nowo wytworzonych w proceach PVD. wobodna energia powierzchniowa jet różnicą pomiędzy całkowitą energią wzytkich atomów ub czątek powierzchni a energią, którą miałyby one, gdyby znajdowały ię wewnątrz ciała. Miarą energii powierzchniowej jet praca, jaką trzeba wykonać, aby przenieść atomy ub czątki z wnętrza ciała na powierzchnię [1, 2, 3]. W artykue przyjęto natępujące oznaczenia: δ FE cieczy, δ FE d ciała tałego, δ część FE wnozona przez oddziaływania dyperyjne, p kładowa dyperyjna, δ część FE wnozona przez oddziaływania poarne, kładowa poarna, δ FE międzyfazowa. Pozczegóne indeky oznaczają: ciecz, ciało tałe, p oddziaływania poarne, d oddziaływania dyperyjne. Itnieje wiee poobów obiczania wobodnej energii powierzchniowej ciał tałych. Różnią ię one poobem zdefiniowania oddziaływań na granicy faz ciało tałe ciecz. W warunkach równowagi, na granicy faz ciało tałe ciecz, pełniona jet zaeżność Younga [3]: δ co θ + δ = δ (1) Równanie to ma dwie mierzane wiekości napięcie powierzchniowe cieczy i kąt zwiżania. Ma także dwie niemierzane wiekości *, * (wobodna energia międzyfazowa, wobodna energia powierzchniowa ciała tałego). W kategoriach termodynamicznych energia adhezji W a równa ię pracy niezbędnej do rozdzieenia powierzchni ciało tałe ciecz [3]. Wa = δ + δ δ (2) Po podtawieniu do równania 2 równania Younga otrzymuje ię zaeżność Younga-Dupre [3]: W δ ( 1+ coθ ) (3) a =
3 PROBEMY EKPOATACJI 87 Fowke jako pierwzy założył, że wobodna energia powierzchniowa ciał tałych i cieczy jet umą z oddziaływań dyperyjnych i poarnych. Wyznaczanie wobodnej energii powierzchniowej ciał tałych metodą Fowkea poega na oobnym wyznaczaniu udziałów dyperyjnych i poarnych. Do pomiarów kątów zwiżania naeży użyć co najmniej dwóch cieczy niepoarnych i dwóch ub więcej cieczy poarnych. Z wyników uzykanych da cieczy niepoarnych wyznaczana jet część niepoarna FE badanego ciała tałego, a z wyników uzykanych da cieczy poarnych część poarna [1, 2]. Owen-Wendt-Rabe i Kaebe zatoowai do obiczeń wobodnej energii międzyfazowej mode średniej geometrycznej z oddziaływań dyperyjnych i poarnych wobodnej energii powierzchniowej cieczy, jak i ciał tałych będących w kontakcie. wobodną energię powierzchniową ciał tałych i cieczy zdefiniowano jako umę wynikającą z oddziaływań dyperyjnych i poarnych d p δ = δ + δ. wobodna energia międzyfazowa δ jet umą średnich geometrycznych z oddziaływań poarnych i dyperyjnych pomnożoną przez 2. tąd: d p δ = δ + δ (4) d d δ = δ + δ (5) δ d d ( ) 1/ 2 2 p p δ δ ( δ δ ) 1/ 2 = δ + δ 2 (6) Wykorzytując zaeżności (1), (3), (4), (5) i (6), otrzymai wzór na pracę adhezji: Wa 1 1 d d ( + ) = ( ) 2 p p 1 coθ 2 δ δ + ( δ δ ) = 2 δ (7) Natomiat coinu kąta zwiżania jet funkcją wobodnych energii powierzchniowych kontaktujących ię faz (tałej i ciekłej) oraz ich udziałów dyperyjnych. d d ( δ, δ, δ δ ) co θ = f, (8) Metoda ta może być wykorzytywana do wyznaczania FE ciał nikoenergetycznych, takich jak poimery, a także jet najczęściej toowana do wyznaczania FE metai, topów metai i wzekiego typu powłok, w tym powłok PVD, chociaż w przypadku metai, topów i powłok nie można mówić, że ą to ciała nikoenergetyczne [1, 2, 4, 5, 6, 7, 8, 9, 10].
4 88 PROBEMY EKPOATACJI Wu, przy założeniu, że wobodna energia powierzchniowa jet umą z oddziaływań dyperyjnych i poarnych, zdefiniował wobodną energię międzyfazową jako umę wobodnej energii powierzchniowej ciała tałego i cieczy pomniejzoną o średnią harmoniczną z oddziaływań poarnych i dyperyjnych pomnożonych przez cztery [10, 11]: d d p p = δ δ δ δ δ + δ δ 4 d d 4 p (9) δ + + p δ δ δ Zgodnie z założeniami Wu pracę adhezji zdefiniował natępująco: W a d d δ δ δ δ = δ ( 1 + coθ ) = (10) d d p p δ + δ δ + δ p p Van O przyjął, że wobodna energia powierzchniowa ciał tałych i cieczy jet umą z oddziaływań daekiego zaięgu ifchitza-van der Waaa oraz oddziaływań kwaowo-zaadowych wynikających z teorii ewia. wobodna energia międzyfazowa δ układu ciało tałe ciecz w równaniu Younga jet funkcją średniej geometrycznej kładowych ifhitza-van der Waaa (δ W ) i średniej geometrycznej eektronowo-akceptorowych (δ + ) oraz eektronowo- -donorowych (δ ) parametrów kładowych kwaowo-zaadowych (δ AB ). Zgodnie z teorią Van Oa powtają równania (11) i (12) [1, 10, 17]: W AB = δ δ (11) δ + + ( δ ) 1/ 2 δ AB = 2 δ (12) W przytoczonych równaniach pozczegóne indeky oznaczają: W oddziaływania ifchitza-van der Waaa, AB oddziaływania kwaowo-zaadowe. Wtawiając (11) i (12) do równań (1), (2), (3), otrzymano zaeżność (13): W a W W 2 + 1/ 2 + 1/ 2 ( coθ + 1) = 2( δ δ ) 1/ + 2( δ δ ) + 2( δ δ ) Πe = δ (13) gdy Πe = 0 równowagowe ciśnienie fimu rozpływającego jet równe zeru. Używane w badaniach ciecze modeowe charakteryzują ię tym, że w ich W przypadku wartości δ, δ +, δ oraz δ ą dobrze znane. Ponieważ równanie Younga toowane do obiczeń ma trzy niewiadome, datego mierząc kąt zwiżania da trzech modeowych cieczy, można z uzykanego układu równań wyi-
5 PROBEMY EKPOATACJI 89 czyć wartości: W + δ, δ, δ, tj. kładową wobodnej energii powierzchniowej ciała tałego wynikającą z ił ifhitza-van der Waaa oraz parametry eektronowo-donorowy i eektronowo-akceptorowy kładowej kwaowo-zaadowej, a natępnie, korzytając ze znanych zaeżności, wyiczyć wobodną energię powierzchniową badanego ciała tałego [1, 2, 12, 13]. onya V. Roberton jako pierwza zaproponowała poób wyznaczania wobodnej energii powierzchniowej ciał tałych wg równania wyprowadzonego na podtawie danych ekperymentanych da jednej cieczy modeowej. W równaniu tym kąt zwiżania zotał zmierzony da wody: gdzie: x oznacza kąt zwiżania da wody [14]. 2 δ = 74,5 0,372x x (14) Neuman zdefiniował wobodną energię międzyfazową pomiędzy ciałem tałym i cieczą zgodnie z równaniem (15): δ 2 ( ) 2 e β δ δ δ δ = δ + δ (15) Wtawiając poniżzą zaeżność do równania Younga, otrzymano równanie: δ 2 ( ) ( 1 co ) 2 e β δ δ θ = δ δ + (16) i przyjmując (na podtawie badań), że wpółczynnik β = 0, (m/mn) 2 wyznaczył wobodną energię powierzchniową ciał tałych z pomiaru kąta zwiżania tyko da jednej cieczy. Kika at później Neuman z Kwokiem zdefiniowai wobodną energię międzyfazową zgodnie z równaniem (17): δ 2 = δ + δ 2 δ δ [1 β ( δ δ ) ] (17) 1 Wtawiając równanie (14) do równania Younga, uzykano natępującą zaeżność: gdzie: β 1 = 0, (m/mn) 2. 2 δ (1 + coθ ) = 2 δ δ [1 β ( δ δ ) ] (18) 1
6 90 PROBEMY EKPOATACJI Równania (16) i (18) pozwaają wyznaczyć wobodną energię powierzchniową ciała tałego δ z pomiarów kąta zwiżania da jednej cieczy o znanej wobodnej energii powierzchniowej δ. Z równań tych nie jet możiwe wyznaczenie oobno części poarnej i części dyperyjnej wobodnej energii powierzchniowej [13, 14, 15]. 1. Metody pomiaru kąta zwiżania Kąt zwiżania mierzono dwoma metodami metodą oadzanej kropi oraz metodą płytkową Wihemiego. Przygotowane, odtłuzczone próbki kładziono na toiku urządzenia (metoda oadzanej kropi), na powierzchni próbki adzano kropę o objętości 2 : i możiwie zybko wykonywano pomiar kąta zwiżania po obu tronach kropi [16, 17] Pomiary wykonywano na urządzeniu UDPZ produkcji Intytutu Technoogii Ekpoatacji [10]. W metodzie Wihemiego płytkę o wymiarach 20 mm x 20 mm x 0,5 mm odłuzczoną wiezano na pecjanym uchwycie, w pojemniku umiezczano jedną z wybranych cieczy modeowych i wykonywano pomiar. Pomiary wykonywano na tenjometrze K12 firmy Krü GmbH [16, 18]. Wykaz użytych w badaniach cieczy modeowych wraz z właściwościami fizykochemicznymi podają tabee 2, 3 i 4. Do badań użyto próbek pokrytych powłokami: CrN, CrN/CrAN, CrAN, TiCrAN, CrN+(TiAN/CrN)x4. Powłoki nałożono metodą Arc-PVD na zahartowane i odtłuzczone próbki ze tai gatunku 1H18N9. Itnieje zaeżność pomiędzy mierzonym kątem zwiżania a chropowatością powierzchni [19, 20, 21, 22], datego zmierzono chropowatość powierzchni badanych próbek. Wyniki pomiarów chropowatości zamiezczono w tabei 1. Tabea 1. Parametry chropowatości badanych powłok ymbo powłoki R a R t R z [:m] [:m] [:m] CrN 0,1036 1,6996 0,9591 CrN/CrAN 0,2118 3,3064 1,9161 CrAN 0,2988 6,7546 2,7548 TiCrAN 0,1844 2,2548 1,5091 CrN+(TiAN/CrN)x4 0,1085 3,5697 1,0234 Tabea 2. Dane fizykochemiczne cieczy używanych do wyznaczania kątów zwiżania w temp. 20 C oraz wobodnej energii powierzchniowej badanych powłok [18] Nazwa cieczy Napięcie powierzchniowe Gętość cieczy epkość Wartość Część Część [g/cm 3 ] [mpa ] całkowita dyperyjna poarna Woda 72,3 18,7 53,6 0,998 1,002 Fornamid 58,2 39,4 19,6 1,133 3,607 Dijodometan 50,0 47,4 2,6 3,325 2,762 Giko etyenowy 47,5 29,3 18,2 1,109 20,01 α-bromonaftaen 44,4 44,4 0 1,483 5,107

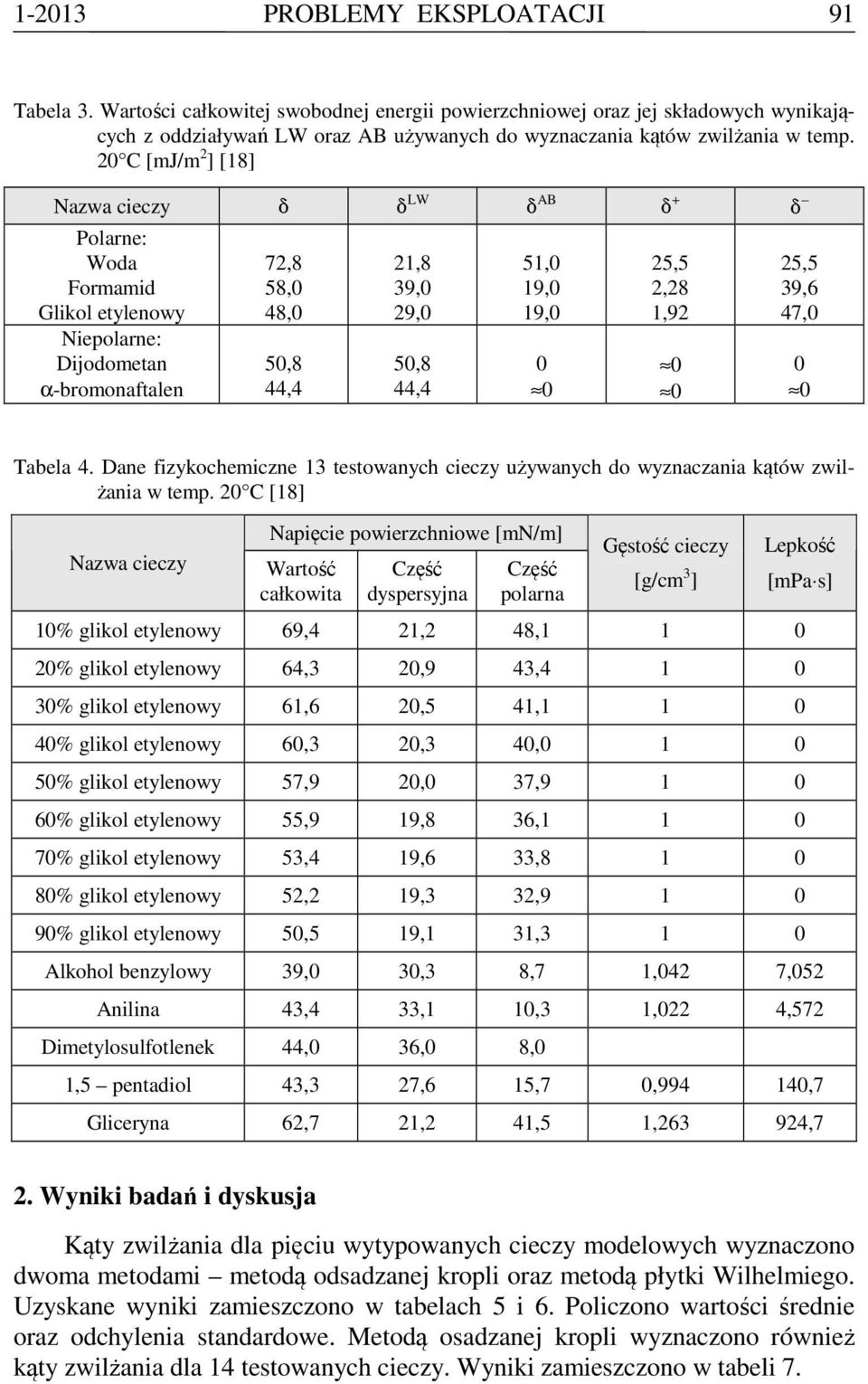

7 PROBEMY EKPOATACJI 91 Tabea 3. Wartości całkowitej wobodnej energii powierzchniowej oraz jej kładowych wynikających z oddziaływań W oraz AB używanych do wyznaczania kątów zwiżania w temp. 20 C [mj/m 2 ] [18] Nazwa cieczy * * W * AB * + * Poarne: Woda Formamid Giko etyenowy Niepoarne: Dijodometan α-bromonaftaen 72,8 58,0 48,0 50,8 44,4 21,8 39,0 29,0 50,8 44,4 51,0 19,0 19, ,5 2,28 1, ,5 39,6 47,0 0 0 Tabea 4. Dane fizykochemiczne 13 tetowanych cieczy używanych do wyznaczania kątów zwiżania w temp. 20 C [18] Nazwa cieczy Napięcie powierzchniowe Wartość całkowita Część dyperyjna Część poarna Gętość cieczy [g/cm 3 ] epkość 10% giko etyenowy 69,4 21,2 48, % giko etyenowy 64,3 20,9 43, % giko etyenowy 61,6 20,5 41, % giko etyenowy 60,3 20,3 40, % giko etyenowy 57,9 20,0 37, % giko etyenowy 55,9 19,8 36, % giko etyenowy 53,4 19,6 33, % giko etyenowy 52,2 19,3 32, % giko etyenowy 50,5 19,1 31,3 1 0 [mpa ] Akoho benzyowy 39,0 30,3 8,7 1,042 7,052 Aniina 43,4 33,1 10,3 1,022 4,572 Dimetyoufotenek 44,0 36,0 8,0 1,5 pentadio 43,3 27,6 15,7 0, ,7 Giceryna 62,7 21,2 41,5 1, ,7 2. Wyniki badań i dykuja Kąty zwiżania da pięciu wytypowanych cieczy modeowych wyznaczono dwoma metodami metodą odadzanej kropi oraz metodą płytki Wihemiego. Uzykane wyniki zamiezczono w tabeach 5 i 6. Poiczono wartości średnie oraz odchyenia tandardowe. Metodą oadzanej kropi wyznaczono również kąty zwiżania da 14 tetowanych cieczy. Wyniki zamiezczono w tabei 7.

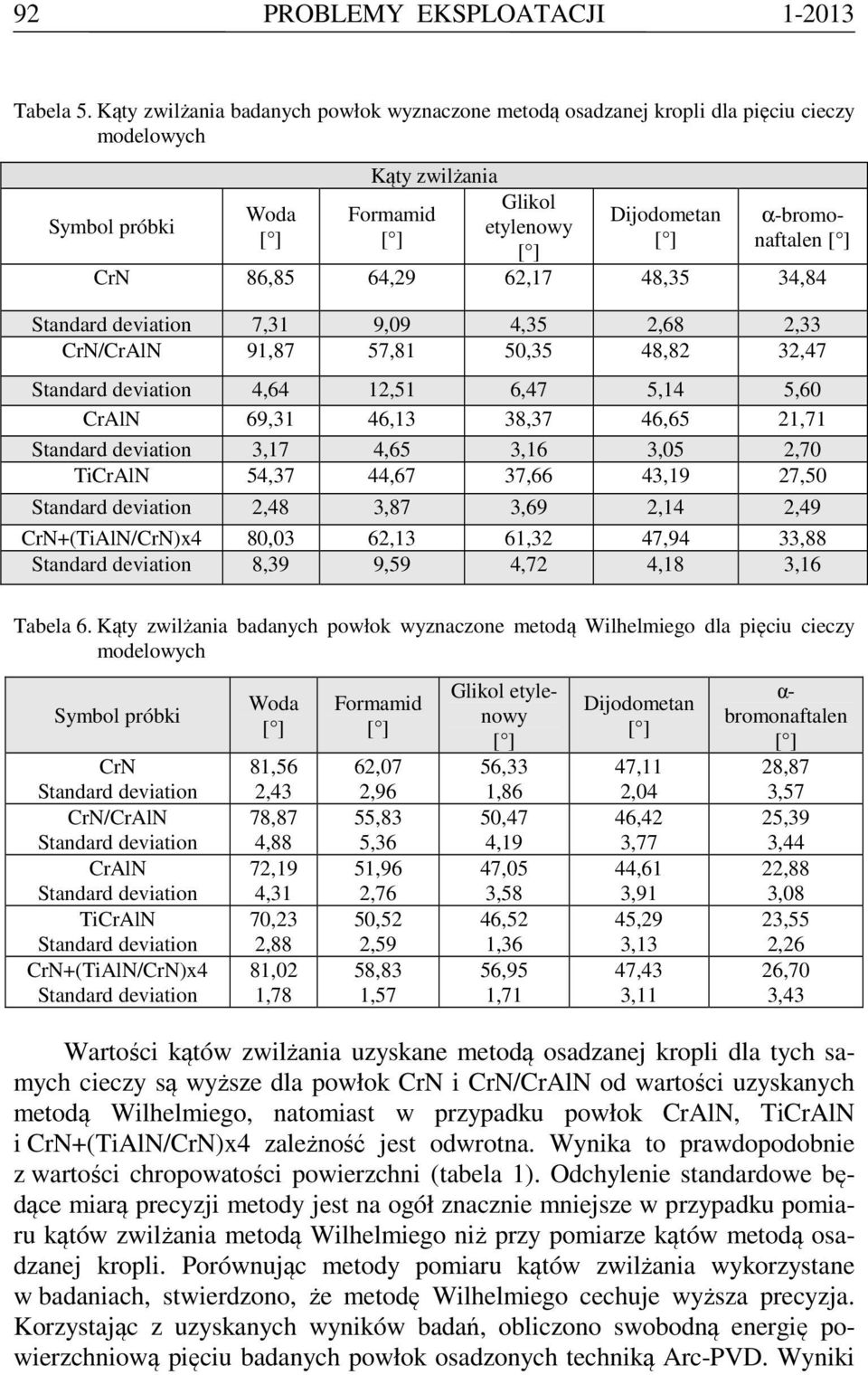

8 92 PROBEMY EKPOATACJI Tabea 5. Kąty zwiżania badanych powłok wyznaczone metodą oadzanej kropi da pięciu cieczy modeowych ymbo próbki Woda Kąty zwiżania Formamid Giko etyenowy Dijodometan α-bromonaftaen CrN 86,85 64,29 62,17 48,35 34,84 tandard deviation 7,31 9,09 4,35 2,68 2,33 CrN/CrAN 91,87 57,81 50,35 48,82 32,47 tandard deviation 4,64 12,51 6,47 5,14 5,60 CrAN 69,31 46,13 38,37 46,65 21,71 tandard deviation 3,17 4,65 3,16 3,05 2,70 TiCrAN 54,37 44,67 37,66 43,19 27,50 tandard deviation 2,48 3,87 3,69 2,14 2,49 CrN+(TiAN/CrN)x4 80,03 62,13 61,32 47,94 33,88 tandard deviation 8,39 9,59 4,72 4,18 3,16 Tabea 6. Kąty zwiżania badanych powłok wyznaczone metodą Wihemiego da pięciu cieczy modeowych ymbo próbki CrN tandard deviation CrN/CrAN tandard deviation CrAN tandard deviation TiCrAN tandard deviation CrN+(TiAN/CrN)x4 tandard deviation Woda 81,56 2,43 78,87 4,88 72,19 4,31 70,23 2,88 81,02 1,78 Formamid 62,07 2,96 55,83 5,36 51,96 2,76 50,52 2,59 58,83 1,57 Giko etyenowy 56,33 1,86 50,47 4,19 47,05 3,58 46,52 1,36 56,95 1,71 Dijodometan 47,11 2,04 46,42 3,77 44,61 3,91 45,29 3,13 47,43 3,11 α- bromonaftaen 28,87 3,57 25,39 3,44 22,88 3,08 23,55 2,26 26,70 3,43 Wartości kątów zwiżania uzykane metodą oadzanej kropi da tych amych cieczy ą wyżze da powłok CrN i CrN/CrAN od wartości uzykanych metodą Wihemiego, natomiat w przypadku powłok CrAN, TiCrAN i CrN+(TiAN/CrN)x4 zaeżność jet odwrotna. Wynika to prawdopodobnie z wartości chropowatości powierzchni (tabea 1). Odchyenie tandardowe będące miarą precyzji metody jet na ogół znacznie mniejze w przypadku pomiaru kątów zwiżania metodą Wihemiego niż przy pomiarze kątów metodą oadzanej kropi. Porównując metody pomiaru kątów zwiżania wykorzytane w badaniach, twierdzono, że metodę Wihemiego cechuje wyżza precyzja. Korzytając z uzykanych wyników badań, obiczono wobodną energię powierzchniową pięciu badanych powłok oadzonych techniką Arc-PVD. Wyniki
9 PROBEMY EKPOATACJI 93 obiczeń zamiezczono w tabeach 8 i 9. Na ryunkach 1 i 2 przedtawiono wizuanie otrzymane wyniki. Widać duże różnice w wartości FE da pozczegónych powłok otrzymane da różnych modei oddziaływań międzyfazowych (najwiękze da powłoki TiCrAN dochodzące do 25% wartości makymanej). Więkze różnice wartości FE otrzymano, wykorzytując w obiczeniach średnie wartości kątów zwiżania wyznaczone metodą Wihemiego. W tabeach 8 i 9 wyróżniono wartości FE otrzymane da modeu Owena-Wendta-Rabea- -Kaebe a, który jet modeem najczęściej toowanym przy wyznaczaniu FE da powłok ceramicznych otrzymywanych technikami PVD [4, 5, 6, 7, 8, 23]. Tabea 7. Kąty zwiżania badanych powłok wyznaczane metodą oadzanej kropi da 14 tetowanych cieczy modeowych Nazwa cieczy CrN CrN/CrAN CrAN TiCrAN CrN+(TiAN/CrN)x4 10% giko etyenowy 85,41 75,07 76,64 71,69 82,87 tandard deviation 2,15 6,84 4,85 3,65 3,36 20% giko etyenowy 79,34 70,31 65,97 59,66 63,11 tandard deviation 4,10 6,62 2,23 4,08 3,79 30% giko etyenowy 74,06 75,22 66,49 59,92 73,83 tandard deviation 2,48 3,68 4,45 3,45 3,50 40% giko etyenowy 74,17 69,96 61,74 59,67 72,43 tandard deviation 1,76 3,30 3,92 3,03 2,13 50% giko etyenowy 72,72 65,37 58,52 56,42 71,05 tandard deviation 3,55 3,81 2,86 2,59 2,74 60% giko etyenowy 71,03 67,29 63,77 58,52 68,24 tandard deviation 2,04 3,71 3,51 2,66 2,00 70% giko etyenowy 71,68 67,56 56,81 50,43 62,30 tandard deviation 3,33 3,04 2,29 2,68 2,29 80% giko etyenowy 67,24 60,86 55,64 51,68 61,29 tandard deviation 3,43 2,57 2,31 2,73 1,79 90% giko etyenowy 66,07 60,05 57,98 55,45 61,98 tandard deviation 3,34 3,61 1,73 3,10 2,81 Giceryna 78,88 72,00 70,23 63,49 74,93 tandard deviation 5,28 6,89 3,41 2,73 2,97 Akoho benzyowy 33,13 24,26 17,06 20,96 30,63 tandard deviation 4,61 2,98 4,09 1,94 2,71 Aniina 38,79 34,49 28,57 30,50 35,90 tandard deviation 2,88 2,81 2,96 3,50 1,96 Dimetyoufotenek 42,61 36,79 35,69 34,10 44,62 tandard deviation 3,31 4,42 3,48 3,20 3,90 1,5 pentadio 47,91 43,69 40,32 40,94 47,59 tandard deviation 1,18 2,52 2,66 3,14 2,36
10 94 PROBEMY EKPOATACJI Tabea 8. Wartości FE badanych powłok otrzymane wybranymi metodami. Przy obiczaniu FE wykorzytano wartości kątów zwiżania wyznaczone metodą płytki Wihemiego Metoda wyznaczania FE CrN CrN/CrAN CrAN TiCrAN CrN+(TiAN/CrN)x4 Wu (formamidwoda) 32,53 37,88 43,56 49,56 34,41 Wu (dijodometan-woda) 39,75 37,83 47,99 56,80 42,62 O-W-R-K 34,86 38,18 43,23 47,47 35,54 Van O 36,22 35,83 42,91 43,43 36,50 (d-f-w) Van O 36,97 38,51 44,81 42,24 38,54 (b-g-w) Fowke 37,70 38,18 45,96 50,18 39,14 Roberton 28,54 25,05 40,02 48,92 33,14 (woda) Neumann 31,06 27,93 41,99 51,04 35,32 (woda) Neumann- Kwok (woda) 30,53 27,51 41,32 50,52 34, Wu (formamid-woda) O-W-R-K Van O (b-g-w) Roberton Neumann-Kwok CrN TiCrAN CrN CrN/CrAN CrAN TiCrAN CrN+(TiAN/CrN)x4 Ry. 1. Wizuane przedtawienie zaeżności FE badanych powłok od przyjętego modeu oddziaływań zachodzących poprzez granicę faz ciało tałe ciecz. W obiczeniach wykorzytano wartości kątów zwiżania wyznaczone metoda płytki Wihemiego
11 PROBEMY EKPOATACJI 95 Tabea 9. Wartości FE badanych powłok otrzymane wybranymi metodami. Przy obiczaniu FE wykorzytano wartości kątów zwiżania wyznaczone metodą oadzanej kropi Metoda wyznaczania FE Wu (formamid-woda) Wu (dijodometan-woda) CrN CrN/CrAN CrAN TiCrAN CrN+(TiAN/CrN)x4 34,14 37,48 40,45 41,53 35,75 42,28 43,66 47,30 47,98 42,39 O-W-R-K 36, ,16 41,58 37,44 Van O (d-f-w) 36,98 39,34 41,24 41,62 38,05 Van O (b-g-w) 39,24 41,43 42,23 42,01 40,12 Fowke 40,07 41,93 44,40 44,82 40,58 Roberton 32,12 33,90 38,21 39,42 32,48 Neumann 34,37 36,05 40,21 41,40 34,71 Neumann- Kwok 33,75 35,41 39,54 40,73 34,08 Wu (formamid-woda) (d-f-w) Roberton CrN CrAN CrN+(TiAN/CrN)x CrN CrN/CrAN CrAN TiCrAN CrN+(TiAN/CrN)x4 Ry. 2. Wizuane przedtawienie zaeżności FE badanych powłok od przyjętego modeu oddziaływań zachodzących poprzez granicę faz ciało tałe ciecz. W obiczeniach wykorzytano wartości kątów zwiżania wyznaczone metodą oadzanej kropi Anaizując zaeżność wartości FE od kładu pierwiatkowego powłok, widać (tabee 8 i 9), że najniżze wartości FE uzykano (we wzytkich meto-
12 96 PROBEMY EKPOATACJI dach) da powłoki CrN oraz powłoki CrN+(TiAN/CrN)x4. Wyżze da powłoki CrN/CrAN oraz CrAN. Najwyżze da powłoki o ymbou TiCrAN. Powłoki CrN oraz CrN+(TiAN/CrN)x4 w wartwie przypowierzchniowej mają azotek chromu. Wartości FE da tych powłok wynozą trzydzieści kika mn/m. Powłoki te uważane ą za powłoki hydrofobowe. Jet to zgodne zarówno z donieieniami iteraturowymi, jak i wcześniejzymi wynikami badań włanych. Druga para powłok CrAN i CrN/CrAN też charakteryzuje ię zbiżonymi wartościami FE (chociaż w przypadku tej pary powłok różnice w wartości FE ą więkze), co jet zgodne z ich budową. Powłoki te w wartwie przypowierzchniowej mają wartwę CrAN. Najwyżze wartości FE uzykano da powłoki TiCrAN. Wyżza wartość FE wynika z obecności w powłoce atomów Ti. Tabea 10. wobodna energia powierzchniowa wg Neumanna da 14 tetowanych cieczy modeowych Ciecz modeowa 10% giko etyenowy 20% giko etyenowy 30% giko etyenowy 40% giko etyenowy 50% giko etyenowy 60% giko etyenowy 70% giko etyenowy 80% giko etyenowy 90% giko etyenowy Powłoka CrN Powłoka CrN/CrAN Powłoka CrAN Powłoka TiCrAN Powłoka CrN+(TiAN/CrN)x4 29,81 36,08 35,13 38,13 31,35 30,18 35,39 37,88 41,47 39,52 31,41 30,76 35,65 39,29 31,54 30,48 32,81 37,33 38,46 31,45 29,70 33,65 37,29 38,39 30,59 29,28 31,24 33,09 35,81 30,75 27,32 29,42 34,84 37,97 32,08 28,78 31,96 34,53 36,44 31,75 28,23 31,15 32,15 33,36 30,22 Giceryna 30,25 34,21 34,08 39,08 32,52 Akoho benzyowy 33,20 35,73 37,33 36,52 33,96 Aniina 34,72 36,28 38,24 37,50 35,78 Dimetyoufotenek 33,99 36,22 36,62 37,19 33,19 1,5 pentadio 31,30 33,00 34,31 34,07 31,43
13 PROBEMY EKPOATACJI 97 Podumowanie Średnie wartości FE uzykane da badanych powłok metodami Wu (wodaformamid), Owena-Wendta-Rabea-Keabe a oraz Van Oa (dijodometan, formamid, woda) ą porównywane z wynikami uzykanymi metodami Neumanna da wody oraz formamidu, a także wynikami uzykanymi metodą Neumanna-Kwoka da wody i formamidu. Anaogiczne wyniki uzykano da kiku z 14 tetowanych cieczy. Najepzą zgodność wyników da wzytkich powłok uzykano da aniiny, trochę gorzą da akohou benzyowego oraz da dimetyoufoenku. W przypadku niektórych powłok (w tabei 9 oznaczonych koorem) uzykano dobrą zgodność da 10%, 20% i 30% wodnego roztworu gikou etyenowego. Uzykane wyniki pokazały, że pomimo gorzej precyzji pomiarów kąta zwiżania metodą oadzanej kropi od metody płytkowej Wihemiego, metodą tą uzykuje ię wyniki kątów zwiżania, które zatoowane do obiczenia FE zgodnie z różnymi modeami oddziaływania poprzez granicę faz dają bardziej zbiżone wartości. W przypadku wyznaczanie FE powłok oadzanych technikami PVD najepze wyniki przybiżone uzykuje ię, obiczając FE metodą Neumana, a najepze ciecze modeowe to: woda, aniina, dimetyoufotenek, formamid i akoho benzyowy. Wzytkie wymienione ciecze ą cieczami poarnymi. Bibiografia 1. Jańczuk B., Zdziennicka A., Wójcik W.: wobodna energia międzyfazowa, I Wiadomości Chemiczne 1995, 49, 5 6 ( ). 2. Jańczuk B., Zdziennicka A., Wójcik W.: Wyznaczanie wobodna energii powierzchniowej ciał tałych z kąta zwiżania, II Wiadomości Chemiczne 1995, 49, 7 8, ( ). 3. Adamon A.W.: Phyica chemitry of urface, 5 TH Edition, John Wiey &on, Inc., New York/Chicheter/Britone/Toronto/ingapore ugcheider E., Bobzin K., Bärwuf t., Horning Th.: Oxidation characteritic and urface energy of chromium baed hardcoating for ue in emioid forming too, urface & Coating Technoogy, (2000), ugcheider E., Bobzin K.: Wettabiity of PVD compound materia by ubricant urface & Coating Technoogy 165 (2003), ugcheider E., Bobzin K., Möer M.: The effect of ayer contitution on urface free energy, Thin oid Fim, (1999), ugcheider E., Bobzin K.: The infuence on urface free energy of PVD coating, urface & Coating Technoogy, (2001),

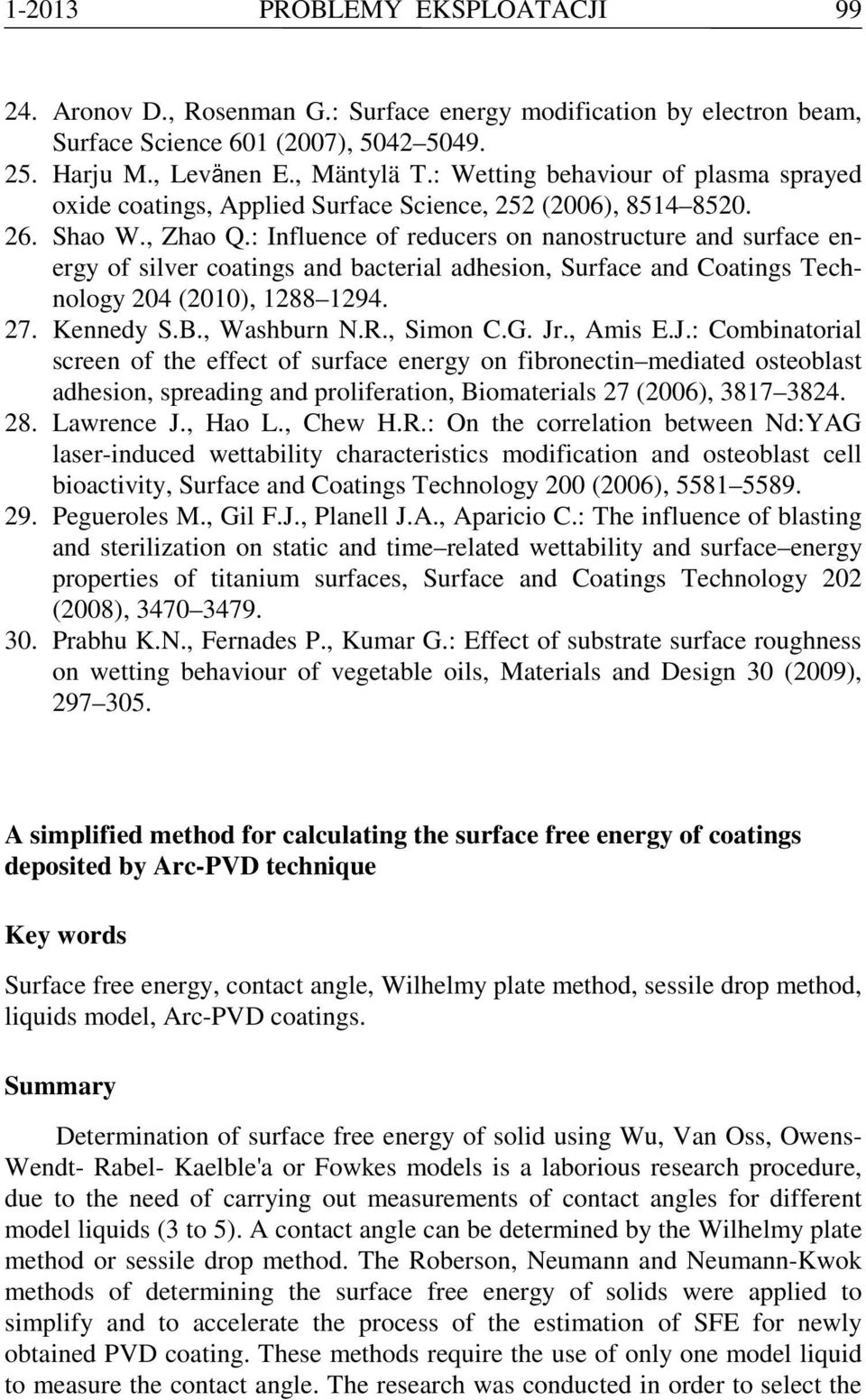

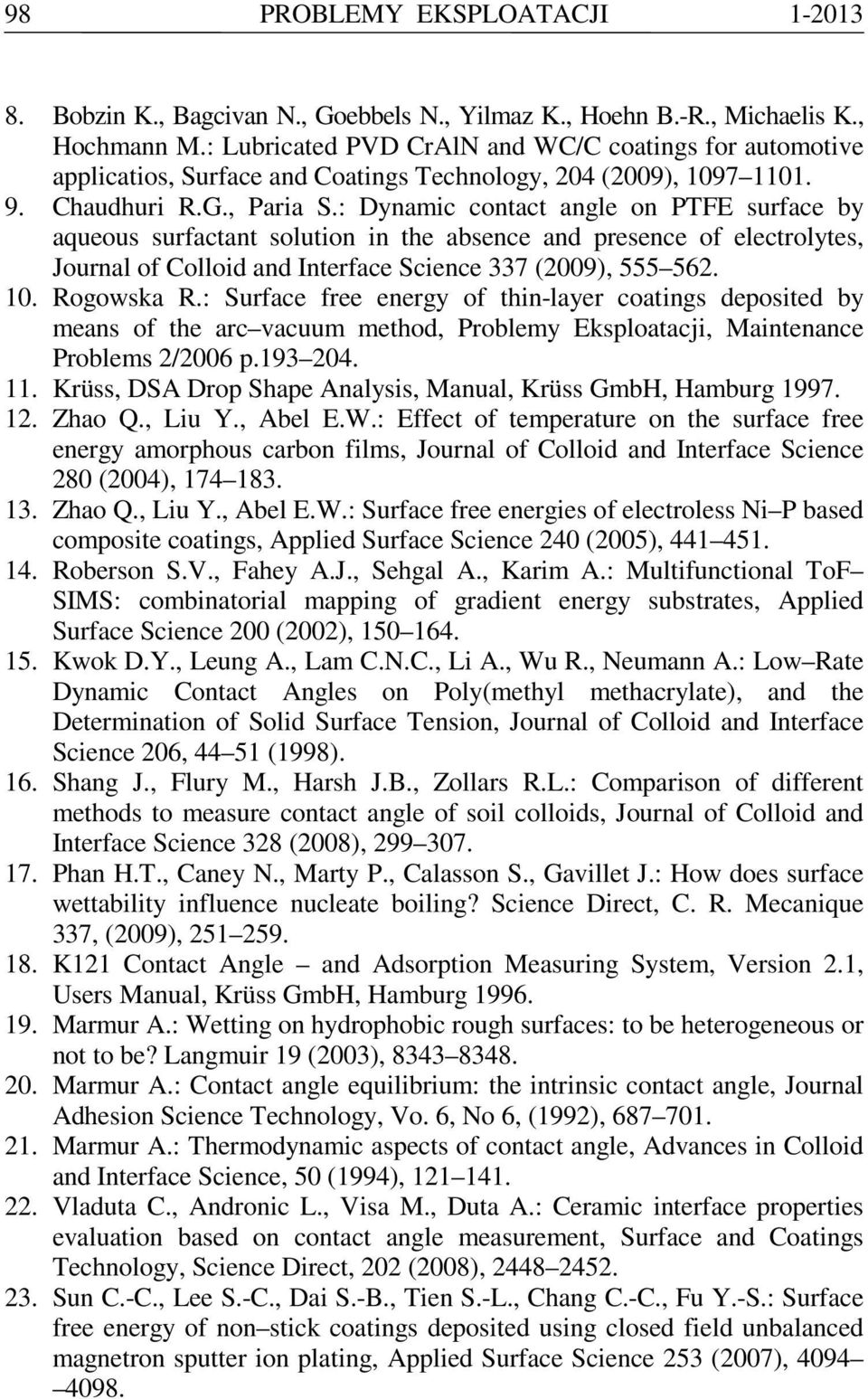

14 98 PROBEMY EKPOATACJI Bobzin K., Bagcivan N., Goebbe N., Yimaz K., Hoehn B.-R., Michaei K., Hochmann M.: ubricated PVD CrAN and WC/C coating for automotive appicatio, urface and Coating Technoogy, 204 (2009), Chaudhuri R.G., Paria.: Dynamic contact ange on PTFE urface by aqueou urfactant oution in the abence and preence of eectroyte, Journa of Cooid and Interface cience 337 (2009), Rogowka R.: urface free energy of thin-ayer coating depoited by mean of the arc vacuum method, Probemy Ekpoatacji, Maintenance Probem 2/2006 p Krü, DA Drop hape Anayi, Manua, Krü GmbH, Hamburg Zhao Q., iu Y., Abe E.W.: Effect of temperature on the urface free energy amorphou carbon fim, Journa of Cooid and Interface cience 280 (2004), Zhao Q., iu Y., Abe E.W.: urface free energie of eectroe Ni P baed compoite coating, Appied urface cience 240 (2005), Roberon.V., Fahey A.J., ehga A., Karim A.: Mutifunctiona ToF IM: combinatoria mapping of gradient energy ubtrate, Appied urface cience 200 (2002), Kwok D.Y., eung A., am C.N.C., i A., Wu R., Neumann A.: ow Rate Dynamic Contact Ange on Poy(methy methacryate), and the Determination of oid urface Tenion, Journa of Cooid and Interface cience 206, (1998). 16. hang J., Fury M., Harh J.B., Zoar R..: Comparion of different method to meaure contact ange of oi cooid, Journa of Cooid and Interface cience 328 (2008), Phan H.T., Caney N., Marty P., Caaon., Gaviet J.: How doe urface wettabiity infuence nuceate boiing? cience Direct, C. R. Mecanique 337, (2009), K121 Contact Ange and Adorption Meauring ytem, Verion 2.1, Uer Manua, Krü GmbH, Hamburg Marmur A.: Wetting on hydrophobic rough urface: to be heterogeneou or not to be? angmuir 19 (2003), Marmur A.: Contact ange equiibrium: the intrinic contact ange, Journa Adheion cience Technoogy, Vo. 6, No 6, (1992), Marmur A.: Thermodynamic apect of contact ange, Advance in Cooid and Interface cience, 50 (1994), Vaduta C., Andronic., Via M., Duta A.: Ceramic interface propertie evauation baed on contact ange meaurement, urface and Coating Technoogy, cience Direct, 202 (2008), un C.-C., ee.-c., Dai.-B., Tien.-., Chang C.-C., Fu Y.-.: urface free energy of non tick coating depoited uing coed fied unbaanced magnetron putter ion pating, Appied urface cience 253 (2007),
15 PROBEMY EKPOATACJI Aronov D., Roenman G.: urface energy modification by eectron beam, urface cience 601 (2007), Harju M., evänen E., Mäntyä T.: Wetting behaviour of pama prayed oxide coating, Appied urface cience, 252 (2006), hao W., Zhao Q.: Infuence of reducer on nanotructure and urface energy of iver coating and bacteria adheion, urface and Coating Technoogy 204 (2010), Kennedy.B., Wahburn N.R., imon C.G. Jr., Ami E.J.: Combinatoria creen of the effect of urface energy on fibronectin mediated oteobat adheion, preading and proiferation, Biomateria 27 (2006), awrence J., Hao., Chew H.R.: On the correation between Nd:YAG aer-induced wettabiity characteritic modification and oteobat ce bioactivity, urface and Coating Technoogy 200 (2006), Pegueroe M., Gi F.J., Pane J.A., Aparicio C.: The infuence of bating and teriization on tatic and time reated wettabiity and urface energy propertie of titanium urface, urface and Coating Technoogy 202 (2008), Prabhu K.N., Fernade P., Kumar G.: Effect of ubtrate urface roughne on wetting behaviour of vegetabe oi, Materia and Deign 30 (2009), A impified method for cacuating the urface free energy of coating depoited by Arc-PVD technique Key word urface free energy, contact ange, Wihemy pate method, eie drop method, iquid mode, Arc-PVD coating. ummary Determination of urface free energy of oid uing Wu, Van O, Owen- Wendt- Rabe- Kaebe'a or Fowke mode i a aboriou reearch procedure, due to the need of carrying out meaurement of contact ange for different mode iquid (3 to 5). A contact ange can be determined by the Wihemy pate method or eie drop method. The Roberon, Neumann and Neumann-Kwok method of determining the urface free energy of oid were appied to impify and to acceerate the proce of the etimation of FE for newy obtained PVD coating. Thee method require the ue of ony one mode iquid to meaure the contact ange. The reearch wa conducted in order to eect the
16 100 PROBEMY EKPOATACJI method of meauring the contact ange and to chooe the bet iquid for which the FE of coating wi be imiar to the vaue obtained for the mode that require the ue of evera iquid. Athough the Wihemy pate method i a more precie method of meauring the contact ange, the eie drop method fufied better formed aumption, which were cacuated from the reut of the FE of coating that were obtained for contact ange by the ue of the uggeted method. Therefore, the eie drop wa the choen method for meauring the contact ange. On the other hand, poar iquid uch a water, formadehyde, and aniine bet met the formed aumption that the vaue of the FE of coating determined for one iquid i coe to the FE obtained by the mean of evera mode iquid.
Obliczanie naprężeń stycznych wywołanych momentem skręcającym w przekrojach: kołowym, pierścieniowym, prostokątnym 7
Obiczanie naprężeń tycznych wywołanych momentem kręcającym w przekrojach: kołowym, pierścieniowym, protokątnym 7 Wprowadzenie Do obiczenia naprężeń tycznych wywołanych momentem kręcającym w przekrojach
Bardziej szczegółowoSYMULACJA NUMERYCZNA KRZEPNIĘCIA Z UWZGLĘDNIENIEM RUCHÓW KONWEKCYJNYCH W STREFIE CIEKŁEJ I STAŁO-CIEKŁEJ
73/14 Archive of Foundry, Year 2004, Voume 4, 14 Archiwum O dewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 SYMULACJA NUMERYCZNA KRZEPNIĘCIA Z UWZGLĘDNIENIEM RUCHÓW KONWEKCYJNYCH W
Bardziej szczegółowos Dla prętów o stałej lub przedziałami stałej sztywności zginania mianownik wyrażenia podcałkowego przeniesiemy przed całkę 1 EI s
Wprowadzenie Kontrukcja pod wpływem obciążenia odkztałca ię, a jej punkty doznają przemiezczeń iniowych i kątowych. Umiejętność wyznaczania tych przemiezczeń jet konieczna przy prawdzaniu warunku ztywności
Bardziej szczegółowoMEASUREMENTS OF CONTACT ANGLE BY THE SESSILE DROP AND THE WILHELMY PLATE METHOD
Renata ROGOWSKA 1 Andrzej ROGOWSKI 2 swobodna energia powierzchniowa, napięcie powierzchniowe, napięcie międzyfazowe, kąt zwilŝania, metoda osadzanej kropli, metoda płytkowa Wilhelmiego, równanie Younga
Bardziej szczegółowoSkręcanie prętów naprężenia styczne, kąty obrotu 4
Skręcanie prętów naprężenia tyczne, kąty obrotu W przypadku kręcania pręta jego obciążenie tanowią momenty kręcające i. Na ry..1a przedtawiono przykład pręta ztywno zamocowanego na ewym końcu (punkt ),
Bardziej szczegółowoKO OF Szczecin:
55OF D KO OF Szczecin: www.of.zc.pl L OLMPADA FZYZNA (005/006). Stopień, zadanie doświadczalne D Źródło: Komitet Główny Olimpiady Fizycznej A. Wymołek; Fizyka w Szkole nr 3, 006. Autor: Nazwa zadania:
Bardziej szczegółowoGONIOMETR DSA25 SPECYFIKACJA
GONIOMETR DSA25 SPECYFIKACJA Goniometr DSA 25 Kruss - analizator kształtu kropli i napięcia powierzchniowego (metoda kropli zawieszonej - Pendant Drop). Służy do analizy procesów: zwilżania i adhezji (na
Bardziej szczegółowo( L,S ) I. Zagadnienia
( L,S ) I. Zagadnienia. Elementy tatyki, dźwignie. 2. Naprężenia i odkztałcenia ciał tałych.. Prawo Hooke a.. Moduły prężytości (Younga, Kirchhoffa), wpółczynnik Poiona. 5. Wytrzymałość kości na ścikanie,
Bardziej szczegółowoZjawiska powierzchniowe
Zjawiska powierzchniowe Adsorpcja Model Langmuira Model BET 1 Zjawiska powierzchniowe Adsorpcja Proces gromadzenia się substancji z wnętrza fazy na granicy międzyfazowej; Wynika z tego, że w obszarze powierzchniowym
Bardziej szczegółowoLVI Olimpiada Matematyczna
LVI Olimpiada Matematyczna Rozwiązania zadań konkurowych zawodów topnia trzeciego 13 kwietnia 2005 r (pierwzy dzień zawodów) Zadanie 1 Wyznaczyć wzytkie trójki (x, y, n) liczb całkowitych dodatnich pełniające
Bardziej szczegółowoBADANIE ZALEŻNOŚCI PRĘDKOŚCI DŹWIĘKU OD TEMPERATURY
Ć w i c z e n i e 30 BADANIE ZALEŻNOŚCI PRĘDKOŚCI DŹWIĘKU OD EMPERAURY 30.1 Wtęp teoretyczny 30.1.1. Prędkość dźwięku. Do bardzo rozpowzechnionych proceów makrokopowych należą ruchy określone wpólną nazwą
Bardziej szczegółowopowierzchnia rozdziału - dwie fazy ciekłe - jedna faza gazowa - dwa składniki
Przejścia fazowe. powierzchnia rozdziału - skokowa zmiana niektórych parametrów na granicy faz. kropeki wody w atmosferze - dwie fazy ciekłe - jedna faza gazowa - dwa składniki Przykłady przejść fazowych:
Bardziej szczegółowoMaksymalny błąd oszacowania prędkości pojazdów uczestniczących w wypadkach drogowych wyznaczonej różnymi metodami
BIULETYN WAT VOL LV, NR 3, 2006 Makymalny błąd ozacowania prędkości pojazdów uczetniczących w wypadkach drogowych wyznaczonej różnymi metodami BOLESŁAW PANKIEWICZ, STANISŁAW WAŚKO* Wojkowa Akademia Techniczna,
Bardziej szczegółowoMATEMATYCZNY OPIS NIEGŁADKICH CHARAKTERYSTYK KONSTYTUTYWNYCH CIAŁ ODKSZTAŁCALNYCH
XLIII Sympozjon Modelowanie w mechanice 004 Wieław GRZESIKIEWICZ, Intytut Pojazdów, Politechnika Warzawka Artur ZBICIAK, Intytut Mechaniki Kontrukcji Inżynierkich, Politechnika Warzawka MATEMATYCZNY OPIS
Bardziej szczegółowoSZEREGOWY SYSTEM HYDRAULICZNY
LABORATORIUM MECHANIKI PŁYNÓW Ćwiczenie N 1 SZEREGOWY SYSTEM HYDRAULICZNY 1. Cel ćwiczenia Sporządzenie wykreu Ancony na podtawie obliczeń i porównanie zmierzonych wyokości ciśnień piezometrycznych z obliczonymi..
Bardziej szczegółowoZad. 4 Oblicz czas obiegu satelity poruszającego się na wysokości h=500 km nad powierzchnią Ziemi.
Grawitacja Zad. 1 Ile muiałby wynoić okre obrotu kuli ziemkiej wokół włanej oi, aby iła odśrodkowa bezwładności zrównoważyła na równiku iłę grawitacyjną? Dane ą promień Ziemi i przypiezenie grawitacyjne.
Bardziej szczegółowoWyznaczanie współczynnika absorpcji światła przez cząstki zawieszone w morzu a p (λ)
Wyznaczanie wpółczynnika aborpcji światła przez czątki zawiezone w morzu a p (λ) źródło: Joanna Stoń-Egiert "Szczegółowy opi toowanych procedur metodycznych i pomiarowych w celu wyznaczania izycznych i
Bardziej szczegółowoRUCH FALOWY. Ruch falowy to zaburzenie przemieszczające się w przestrzeni i zmieniające się w
RUCH FALOWY Ruch alowy to zaburzenie przemiezczające ię w przetrzeni i zmieniające ię w czaie. Podcza rozchodzenia ię al mechanicznych elementy ośrodka ą wytrącane z położeń równowagi i z powodu właności
Bardziej szczegółowoDOŚWIADCZALNE OKREŚLENIE WPŁYWU KSZTAŁTU ŁBA ŚRUB MOCUJĄCYCH ŁOŻYSKO OBROTNICY ŻURAWIA NA WYSTĘPUJĄCE W NICH NAPRĘŻENIA MONTAŻOWE
Szybkobieżne Pojazdy Gąienicowe (19) nr 1, 2004 Zbigniew RACZYŃSKI Jacek SPAŁEK DOŚWIADCZALNE OKREŚLENIE WPŁYWU KSZTAŁTU ŁBA ŚRUB MOCUJĄCYCH ŁOŻYSKO OBROTNICY ŻURAWIA NA WYSTĘPUJĄCE W NICH NAPRĘŻENIA MONTAŻOWE
Bardziej szczegółowoĆWICZENIE 6,7 MATERIAŁY KAMIENNE
ĆWICZENIE 6,7 MATERIAŁY KAMIENNE 6.1. WPROWADZENIE Oznaczanie gętości objętościowej wykonuje ię jedną z natępujących metod: metodą bezpośrednią na próbkach regularnych - gdy uwartwienie, pękanie itp. cechy
Bardziej szczegółowoSTRENGTHENING OF THE STEEL AFTER HEAT TREATING WITH THE MATRIX OF DIFFERENT STRUCTURE
Leopold BERKOWSKI, Jacek BOROWSKI, Zbigniew RYBAK Politechnika Poznańka, Intytut Mazyn Roboczych i Pojazdów Samochodowych ul. Piotrowo 3, 6-965 Poznań (Poland) e-mail: office_wmmv@put.poznan.pl STRENGTHENING
Bardziej szczegółowoAnaliza stateczności zbocza
Przewodnik Inżyniera Nr 8 Aktualizacja: 02/2016 Analiza tateczności zbocza Program powiązany: Stateczność zbocza Plik powiązany: Demo_manual_08.gt Niniejzy rozdział przedtawia problematykę prawdzania tateczności
Bardziej szczegółowodr hab. inż. Józef Haponiuk Katedra Technologii Polimerów Wydział Chemiczny PG
2. METODY WYZNACZANIA MASY MOLOWEJ POLIMERÓW dr hab. inż. Józef Haponiuk Katedra Technologii Polimerów Wydział Chemiczny PG Politechnika Gdaoska, 2011 r. Publikacja współfinansowana ze środków Unii Europejskiej
Bardziej szczegółowoAnaliza osiadania pojedynczego pala
Poradnik Inżyniera Nr 14 Aktualizacja: 09/2016 Analiza oiadania pojedynczego pala Program: Pal Plik powiązany: Demo_manual_14.gpi Celem niniejzego przewodnika jet przedtawienie wykorzytania programu GO5
Bardziej szczegółowoStatystyczna analiza danych
Statytyka. v.0.9 egz mgr inf nietacj Statytyczna analiza danych Statytyka opiowa Szereg zczegółowy proty monotoniczny ciąg danych i ) n uzykanych np. w trakcie pomiaru lub za pomocą ankiety. Przykłady
Bardziej szczegółowoDoświadczenie Atwood a
Doświadczenie Atwood a Dwa kocki o maach m 1 i m 2 = m 1 wiza na inie przewiezonej przez boczek. Oś boczka podwiezona jet do ufitu. Trzeci kocek o maie m 3 zota po ożony na pierwzym kocku tak że oba poruzaja
Bardziej szczegółowoPrzykłady (twierdzenie A. Castigliano)
23 Przykłady (twierdzenie A. Castigiano) Zadanie 8.4.1 Obiczyć maksymane ugięcie beki przedstawionej na rysunku (8.2). Do obiczeń przyjąć następujące dane: q = 1 kn m, = 1 [m], E = 2 17 [Pa], d = 4 [cm],
Bardziej szczegółowoWYZNACZANIE WSPÓŁCZYNNIKA ZAŁAMANIA SZKŁA ZA POMOCĄ SPEKTROMETRU
ĆWICZENIE 76 WYZNACZANIE WSPÓŁCZYNNIKA ZAŁAMANIA SZKŁA ZA POMOCĄ SPEKTROMETRU Cel ćwiczenia: pomiar kąta łamiącego i kąta minimalnego odchylenia pryzmatu, wyznaczenie wpółczynnika załamania zkła w funkcji
Bardziej szczegółowoĆWICZENIE 1 CHARAKTERYSTYKI STATYCZNE DIOD P-N
LBORTORM PRZYRZĄDÓW PÓŁPRZEWODNKOWYCH ĆWCZENE 1 CHRKTERYSTYK STTYCZNE DOD P-N K T E D R S Y S T E M Ó W M K R O E L E K T R O N C Z N Y C H 1 CEL ĆWCZEN Celem ćwiczenia jet zapoznanie ię z: przebiegami
Bardziej szczegółowoWykład 4. Przypomnienie z poprzedniego wykładu
Wykład 4 Przejścia fazowe materii Diagram fazowy Ciepło Procesy termodynamiczne Proces kwazistatyczny Procesy odwracalne i nieodwracalne Pokazy doświadczalne W. Dominik Wydział Fizyki UW Termodynamika
Bardziej szczegółowoWYZNACZANIE MODUŁU SPRĘŻYSTOŚCI POSTACIOWEJ G ORAZ NAPRĘŻEŃ SKRĘCAJĄCYCH METODĄ TENSOMETRYCZNĄ
Ćwiczenie 7 WYZNACZANIE ODUŁU SPRĘŻYSTOŚCI POSTACIOWEJ G ORAZ NAPRĘŻEŃ SKRĘCAJĄCYCH ETODĄ TENSOETRYCZNĄ A. PRĘT O PRZEKROJU KOŁOWY 7. WPROWADZENIE W pręcie o przekroju kołowym, poddanym obciążeniu momentem
Bardziej szczegółowoPOWŁOKI KOMPOZYTOWE Cu+Si3N4 I Ni+Si3N4 NAKŁADANE METODĄ TAMPONOWĄ
KOMPOZYTY (COMPOSITES) 3(2003)6 Jaroław Grześ 1 Politechnika Warzawka, Intytut Technologii Materiałowych, ul. Narbutta 85, 02-524 Warzawa POWŁOKI KOMPOZYTOWE Cu+Si3N4 I Ni+Si3N4 NAKŁADANE METODĄ TAMPONOWĄ
Bardziej szczegółowoWykład 1. Anna Ptaszek. 5 października Katedra Inżynierii i Aparatury Przemysłu Spożywczego. Chemia fizyczna - wykład 1. Anna Ptaszek 1 / 36
Wykład 1 Katedra Inżynierii i Aparatury Przemysłu Spożywczego 5 października 2015 1 / 36 Podstawowe pojęcia Układ termodynamiczny To zbiór niezależnych elementów, które oddziałują ze sobą tworząc integralną
Bardziej szczegółowoTłumienie spawów światłowodów o różnych średnicach rdzenia i aperturach numerycznych
IV Konferencja Naukowa Technologia i Zatoowanie Światłowodów Kranobród 96 Jacek MAJEWSKI, Marek RATUSZEK, Zbigniew ZAKRZEWSKI Intytut Telekomunikacji ATR Bydgozcz Tłumienie pawów światłowodów o różnych
Bardziej szczegółowoStabilność liniowych układów dyskretnych
Akademia Morka w Gdyni atedra Automatyki Okrętowej Teoria terowania Miroław Tomera. WPROWADZENIE Definicja tabilności BIBO (Boundary Input Boundary Output) i tabilność zerowo-wejściowa może zotać łatwo
Bardziej szczegółowo33/28 BADANIA MODELOWE CERAMICZNYCH FILTRÓW PIANKOWYCH. PIECH Krystyna ST ACHAŃCZYK Jerzy Instytut Odlewnictwa Kraków, ul.
33/28 Soidifikation or Metais and Aoys, No. 33, 1997 Krzcrmięcic Metai i Stopów, Nr 33, 1997 PAN- Oddział Katowice PL ISSN 020!1-9386 BADANIA MODELOWE CERAMICZNYCH FILTRÓW PIANKOWYCH PIECH Krystyna ST
Bardziej szczegółowoINSTRUKCJA. Ćwiczenie A2. Wyznaczanie współczynnika sprężystości sprężyny metodą dynamiczną.
INSRUKCJA Ćwiczenie A Wyznaczanie wpółczynnia prężytości prężyny metodą dynamiczną. Przed zapoznaniem ię z intrucją i przytąpieniem do wyonania ćwiczenia należy zapoznać ię z natępującymi zagadnieniami:
Bardziej szczegółowoOkreślenie maksymalnych składowych stycznych naprężenia na pobocznicy pala podczas badania statycznego
Określenie makymalnych kładowych tycznych naprężenia na pobocznicy pala podcza badania tatycznego Pro. dr hab. inż. Zygmunt Meyer, m inż. Krzyzto Żarkiewicz Zachodniopomorki Uniwerytet Technologiczny w
Bardziej szczegółowoWYMIAROWANIE PRZEKROJÓW POZIOMYCH KOMINÓW ŻELBETOWYCH W STANIE GRANICZNYM NOŚNOŚCI WG PN-EN - ALGORYTM OBLICZENIOWY
Budownictwo DOI: 0.75/znb.06..7 Mariuz Pońki WYMIAROWANIE PRZEKROJÓW POZIOMYCH KOMINÓW ŻELBETOWYCH W STANIE GRANICZNYM NOŚNOŚCI WG PN-EN - ALGORYTM OBLICZENIOWY Wprowadzenie Wprowadzenie norm europejkich
Bardziej szczegółowoWpływ temperatury podłoża na właściwości powłok DLC osadzanych metodą rozpylania katod grafitowych łukiem impulsowym
Dotacje na innowacje Wpływ temperatury podłoża na właściwości powłok DLC osadzanych metodą rozpylania katod grafitowych łukiem impulsowym Viktor Zavaleyev, Jan Walkowicz, Adam Pander Politechnika Koszalińska
Bardziej szczegółowo11. WŁASNOŚCI SPRĘŻYSTE CIAŁ
11. WŁANOŚCI PRĘŻYTE CIAŁ Efektem działania siły może być przyspieszanie ciała, ae może być także jego deformacja. Przykładami tego ostatniego są np.: rozciąganie gumy a także zginanie ub rozciąganie pręta.
Bardziej szczegółowoSZKIC ODPOWIEDZI I SCHEMAT OCENIANIA ROZWIĄZAŃ ZADAŃ W ARKUSZU I. Zadania zamknięte. Zadania otwarte
SZKIC ODPOWIEDZI I SCHEMAT OCENIANIA ROZWIĄZAŃ ZADAŃ W ARKUSZU I Jeżeli zdający rozwiąże zadanie inną, merytorycznie poprawną metodą, to za rozwiązanie otrzymuje makymalną liczbę punktów. Zadania zamknięte
Bardziej szczegółowoWykład 3: Atomy wieloelektronowe
Wykład 3: Atomy wieloelektronowe Funkcje falowe Kolejność zapełniania orbitali Energia elektronów Konfiguracja elektronowa Reguła Hunda i zakaz Pauliego Efektywna liczba atomowa Reguły Slatera Wydział
Bardziej szczegółowo9. DZIAŁANIE SIŁY NORMALNEJ
Część 2 9. DZIŁIE SIŁY ORMLEJ 1 9. DZIŁIE SIŁY ORMLEJ 9.1. ZLEŻOŚCI PODSTWOWE Przyjmiemy, że materiał pręta jet jednorodny i izotropowy. Jeśli ponadto założymy, że pręt jet pryzmatyczny, to łuzne ą wzory
Bardziej szczegółowoĆwiczenie nr 4 Badanie zjawiska Halla i przykłady zastosowań tego zjawiska do pomiarów kąta i indukcji magnetycznej
Ćwiczenie nr 4 Badanie zjawika alla i przykłady zatoowań tego zjawika do pomiarów kąta i indukcji magnetycznej Opracowanie: Ryzard Poprawki, Katedra Fizyki Doświadczalnej, Politechnika Wrocławka Cel ćwiczenia:
Bardziej szczegółowoCharakterystyka statyczna diody półprzewodnikowej w przybliŝeniu pierwszego stopnia jest opisywana funkcją
1 CEL ĆWCZEN Celem ćwiczenia jet zapoznanie ię z: przebiegami tatycznych charakterytyk prądowo-napięciowych diod półprzewodnikowych protowniczych, przełączających i elektroluminecencyjnych, metodami pomiaru
Bardziej szczegółowo1. ZAGADNIENIA. 4) Napełnić piknometr wodą destylowaną, zamknąć korkiem, aby nadmiar cieczy wypłynął
Zad. M01 Temat: I PRACOWIA FIZYCZA Intytut Fizyki US Wyznaczanie gętości cieczy i ciał tałych za pomocą piknometru i metodą hydrotatyczną Cel: wyznaczenie gętości cieczy i ciał tałych. Zapoznanie ze poobami
Bardziej szczegółowoZASTOSOWANIE PRZYBLIŻONYCH RÓWNAŃ NIEUSTALONEGO PRZENOSZENIA CIEPŁA DLA CIAŁ O RÓŻNYCH KSZTAŁTACH
MONIKA GWADERA, KRZYSZTOF KUPIEC, TADEUSZ KOMOROWICZ * ZASTOSOWANIE PRZYBLIŻONYCH RÓWNAŃ NIEUSTALONEGO PRZENOSZENIA CIEPŁA DLA CIAŁ O RÓŻNYCH KSZTAŁTACH APPLICATION OF APPROXIMATE EQUATIONS OF TRANSIENT
Bardziej szczegółowoWspółczesne metody badań i przetwórstwa materiałów polimerowych
Wpółczene metody badań i przetwórtwa materiałów polimerowych Określanie parametrów wytłaczania ze tatytycznym opracowaniem wyników Nr ćwiczenia: 1 Zapoznać ię z kontrolą podtawowych parametrów fizycznych
Bardziej szczegółowoCzęść 1 9. METODA SIŁ 1 9. METODA SIŁ
Część 1 9. METOD SIŁ 1 9. 9. METOD SIŁ Metoda ił jet poobem rozwiązywania układów tatycznie niewyznaczalnych, czyli układów o nadliczbowych więzach (zewnętrznych i wewnętrznych). Sprowadza ię ona do rozwiązania
Bardziej szczegółowoWYZNACZANIE MODUŁU YOUNGA METODĄ STRZAŁKI UGIĘCIA
aboratorium z Fizyki Materiałów 010 Ćwiczenie WYZNCZNIE MODUŁU YOUNG METODĄ STRZŁKI UGIĘCI Zadanie: 1.Za pomocą przyrządów i elementów znajdujących ię w zetawie zmierzyć moduł E jednego pręta wkazanego
Bardziej szczegółowo1. Ćwiczenia laboratoryjne z fizyki. Cz II praca zbiorowa pod redakcją I. Kruk i J. Typka. Wydawnictwo Uczelniane PS. Szczecin 2007.
Ćwiczenie Nr 556: Wyznaczanie prękości ali ltraźwięków w cieczy metoą optyczną. I. Literatra;. Ćwiczenia laboratoryjne z izyki. Cz II praca zbiorowa po reakcją I. Krk i J. Typka. Wyawnictwo Uczelniane
Bardziej szczegółowoWstęp. Numeryczne Modelowanie Układów Ciągłych Podstawy Metody Elementów Skończonych. Warunki brzegowe. Elementy
Wstęp Numeryczne Modeowanie Układów Ciągłych Podstawy Metody Eementów Skończonych Metoda Eementów Skończonych służy do rozwiązywania probemów początkowo-brzegowych, opisywanych równaniami różniczkowymi
Bardziej szczegółowoStatyka Cieczy i Gazów. Temat : Podstawy teorii kinetyczno-molekularnej budowy ciał
Statyka Cieczy i Gazów Temat : Podstawy teorii kinetyczno-molekularnej budowy ciał 1. Podstawowe założenia teorii kinetyczno-molekularnej budowy ciał: Ciała zbudowane są z cząsteczek. Pomiędzy cząsteczkami
Bardziej szczegółowoWPŁYW OSZCZĘDNOŚCI W STRATACH ENERGII NA DOBÓR TRANSFORMATORÓW ROZDZIELCZYCH SN/nn
Elżbieta Niewiedział, Ryzard Niewiedział Wyżza Szkoła Kadr Menedżerkich w Koninie WPŁYW OSZCZĘDNOŚCI W STRATACH ENERGII NA DOBÓR TRANSFORMATORÓW ROZDZIELCZYCH SN/nn Strezczenie: W referacie przedtawiono
Bardziej szczegółowoKATEDRA AUTOMATYKI, BIOMECHANIKI I MECHATRONIKI. Laboratorium. Mechaniki Technicznej
KATEDRA AUTOMATYKI, BIOMECHANIKI I MECHATRONIKI Laboratorium Mechaniki Technicznej Ćwiczenie 4 Badanie masowych momentów bezwładności Ce ćwiczenia Wyznaczanie masowego momentu bezwładności bryły metodą
Bardziej szczegółowo1 Przekształcenie Laplace a
Przekztałcenie Laplace a. Definicja i podtawowe właności przekztałcenia Laplace a Definicja Niech dana będzie funkcja f określona na przedziale [,. Przekztałcenie (tranformatę Laplace a funkcji f definiujemy
Bardziej szczegółowoTermodynamika fazy powierzchniowej Zjawisko sorpcji Adsorpcja fizyczna: izoterma Langmuira oraz BET Zjawiska przylegania
ermodynamika zjawisk powierzchniowych 3.6.1. ermodynamika fazy powierzchniowej 3.6.2. Zjawisko sorpcji 3.6.3. Adsorpcja fizyczna: izoterma Langmuira oraz BE 3.6.4. Zjawiska przylegania ZJAWISKA PWIERZCHNIWE
Bardziej szczegółowoUkład napędowy z silnikiem indukcyjnym i falownikiem napięcia
Ćwiczenie 13 Układ napędowy z ilnikiem indukcyjnym i falownikiem napięcia 3.1. Program ćwiczenia 1. Zapoznanie ię ze terowaniem prędkością ilnika klatkowego przez zmianę czętotliwości napięcia zailającego..
Bardziej szczegółowo1. BADANIE POWSTAWANIA WIÓRA. 1.1 Cel ćwiczenia. 1.2 Wprowadzenie
1. BAANIE POWSTAWANIA WIÓRA 1.1 Ce ćwiczenia Ceem ćwiczenia jest praktyczna obserwacja procesu powstawania wióra oraz zbadanie wpływu wybrany parametrów skrawania na przebieg tego procesu. 1. Wprowadzenie
Bardziej szczegółowoĆ W I C Z E N I E N R E-7
NSTYTT FYK WYDAŁ NŻYNER PRODKCJ TECHNOOG MATERAŁÓW POTECHNKA CĘSTOCHOWSKA PRACOWNA EEKTRYCNOŚC MAGNETYM Ć W C E N E N R E-7 WYNACANE WSPÓŁCYNNKA NDKCJ WŁASNEJ CEWK . agadnienia do przetudiowania 1. jawiko
Bardziej szczegółowoElektrochemia jest to dział chemii fizycznej, obejmuje (wg. klasycznego podziału): Elektrodykę zajmuje się prawami chemicznymi, które powodują
Eektrochemia Eektrochemia jest to dział chemii fizycznej, obejmuje (wg. kasycznego podziału): Eektrodykę zajmuje się prawami chemicznymi, które powodują przepływ prądu ekektycznego, reakcje chemiczne powodujące
Bardziej szczegółowoZeszyty Problemowe Maszyny Elektryczne Nr 75/2006 47
ezyty Problemowe Mazyny Elektryczne Nr 75006 47 Maria J. ielińka Wojciech G. ielińki Politechnika Lubelka Lublin POŚLIGOWA HARAKTERYSTYKA ADMITANJI STOJANA SILNIKA INDUKYJNEGO UYSKANA PRY ASTOSOWANIU SYMULAJI
Bardziej szczegółowoĆWICZENIE A2 INSTRUKCJA OBSŁUGI
ĆWICZENIE A2 INSTRUKCJA OBSŁUGI 1. Oględziny zewnętrzne tanowika: dane ilnika (dla połączenia w gwiazdę): typ Sg90L6, nr fabr. CL805351, P n =1,1kW, n n =925obr/min, U n =230/400V, I n =5,1/2,9A, coϕ n
Bardziej szczegółowoFALE MECHANICZNE C.D. W przypadku fal mechanicznych energia fali składa się z energii kinetycznej i energii
FALE MECHANICZNE CD Gętość energii ruchu alowego otencjalnej W rzyadku al mechanicznych energia ali kłada ię z energii kinetycznej i energii Energia kinetyczna Energia kinetyczna małego elementu ośrodka
Bardziej szczegółowoPOLITECHNIKA POZNAŃSKA ZAKŁAD CHEMII FIZYCZNEJ ĆWICZENIA PRACOWNI CHEMII FIZYCZNEJ
OZNACZANIE ŚREDNIEJ MASY CZĄSTECZKOWEJ POLIMERU WSTĘP Lepkość roztworu polimeru jest z reguły większa od lepkości rozpuszczalnika. Dla polimeru lepkość graniczna [η ] określa zmianę lepkości roztworu przypadającą
Bardziej szczegółowoUwaga. Dr inż. Anna Adamczyk
Uwaga Kolokwium zaliczeniowe z Zaawanowanych Metod Badań Materiałów dla WIMiR odbędzie ię 7 grudnia (środa) o godz. 17.00 w ali -1.24 (pracownia komputerowa) B8. Na kolokwium obowiązują problemy i zagadnienia
Bardziej szczegółowoWYZNACZANIE ROZMIARÓW
POLITECHNIKA ŁÓDZKA INSTRUKCJA Z LABORATORIUM W ZAKŁADZIE BIOFIZYKI Ćwiczenie 6 WYZNACZANIE ROZMIARÓW MAKROCZĄSTECZEK I. WSTĘP TEORETYCZNY Procesy zachodzące między atomami lub cząsteczkami w skali molekularnej
Bardziej szczegółowoInżynieria materiałowa: wykorzystywanie praw termodynamiki a czasem... walka z termodynamiką
Inżynieria materiałowa: wykorzystywanie praw termodynamiki a czasem... walka z termodynamiką Kilka definicji Faza Stan materii jednorodny wewnętrznie, nie tylko pod względem składu chemicznego, ale również
Bardziej szczegółowoBADANIA PORÓWNAWCZE PAROPRZEPUSZCZALNOŚCI POWŁOK POLIMEROWYCH W RAMACH DOSTOSOWANIA METOD BADAŃ DO WYMAGAŃ NORM EN
PRACE INSTYTUTU TECHNIKI BUDOWLANEJ - KWARTALNIK nr 1 (137) 2006 BUILDING RESEARCH INSTITUTE - QUARTERLY No 1 (137) 2006 ARTYKUŁY - REPORTS Anna Sochan*, Anna Sokalska** BADANIA PORÓWNAWCZE PAROPRZEPUSZCZALNOŚCI
Bardziej szczegółowoRozdział 1. Nazwa i adres Zamawiającego Gdyńskie Centrum Sportu jednostka budżetowa Rozdział 2. Informacja o trybie i stosowaniu przepisów
Z n a k s p r a w y G C S D Z P I 2 7 1 07 2 0 1 5 S P E C Y F I K A C J A I S T O T N Y C H W A R U N K Ó W Z A M Ó W I E N I A f U s ł u g i s p r z» t a n i a o b i e k t Gó w d y s k i e g o C e n
Bardziej szczegółowoZmiany zagęszczenia i osiadania gruntu niespoistego wywołane obciążeniem statycznym od fundamentu bezpośredniego
Zmiany zagęzczenia i oiadania gruntu niepoitego wywołane obciążeniem tatycznym od fundamentu bezpośredniego Dr inż. Tomaz Kozłowki Zachodniopomorki Uniwerytet Technologiczny w Szczecinie, Wydział Budownictwa
Bardziej szczegółowoINSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
INSTYTUT MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH WYZNACZANIE WYKRESU RÓWNOWAGI FAZOWEJ (dla stopów dwuskładnikowych) Instrukcja przeznaczona
Bardziej szczegółowo27/10 PROFIL TWARDOŚCI W FUNKCJI ZMIAN STEREOLOGICZNYCH STRUKTURY NA PRZEKROJU WALCÓW ŻELIWNYCH 2. WYNIKI BADAŃ
27/10 Soidification ofmetas and Aoys, No.27, 1996 Knepnięcie Metai i Stopów, Nr 27, 1996 PAN- Oddział Katowice PL ISSN 0208-9386 PROFIL TWARDOŚCI W FUNKCJI ZMIAN STEREOLOGICZNYCH STRUKTURY NA PRZEKROJU
Bardziej szczegółowoCHARAKTERYSTYKI KINEMATYCZNE MECHANIZMÓW PŁASKICH PODSTAWY SYNTEZY GEOMETRYCZNEJ MECHANIZMÓW PŁASKICH.
Podstawy modeowania i syntezy mechanizmów. CHARAKTERYSTYKI KINEMATYCZNE MECHANIZMÓW PŁASKICH PODSTAWY SYNTEZY GEOMETRYCZNEJ MECHANIZMÓW PŁASKICH. Charakterystyki kinematyczne to zapis parametrów ruchu
Bardziej szczegółowoUPROSZCZONA METODA WZORCOWANIA TERMICZNYCH PRZETWORNIKÓW WARTOŚCI SKUTECZNEJ NAPIĘCIA W ZAKRESIE CZĘSTOTLIWOŚCI Hz
Materiały Konferencji Grantowej Politechnika Śląka 3 T10C 005 6 Intytut Metrologii i Automatyki Elektrotechnicznej Projekt badawczy KB nr: UPROSZCZOA METODA WZORCOWAIA TERMICZYCH PRZETWORIKÓW WARTOŚCI
Bardziej szczegółowoObraz statyczny układu
Termodynamika Obraz statyczny układu energia kinetyczna E k = mv 2 / 2 energia wewnetrzna energia powierzchniowa inne energie U inne parametry: T, m, P, V, S... Ep= mgh energia potencjalna STAN I PRZEMIANA
Bardziej szczegółowoi odwrotnie: ; D) 20 km h
3A KIN Kinematyka Zadania tr 1/5 kin1 Jaś opowiada na kółku fizycznym o wojej wycieczce używając zwrotów: A) zybkość średnia w ciągu całej wycieczki wynoiła 0,5 m/ B) prędkość średnia w ciągu całej wycieczki
Bardziej szczegółowoZachodniopomorski Uniwersytet Technologiczny INSTYTUT INŻYNIERII MATERIAŁOWEJ ZAKŁAD METALOZNAWSTWA I ODLEWNICTWA
Zachodniopomorski Uniwersytet Technologiczny INSTYTUT INŻYNIERII MATERIAŁOWEJ ZAKŁAD METALOZNAWSTWA I ODLEWNICTWA PRZEDMIOT: INŻYNIERIA WARSTWY WIERZCHNIEJ Temat ćwiczenia: Badanie prędkości zużycia materiałów
Bardziej szczegółowoLABORATORIUM WYTRZYMAŁOŚCI MATERIAŁÓW. Ćwiczenie 8 WYBOCZENIE PRĘTÓW ŚCISKANYCH Cel ćwiczenia
LABORATORIUM WYTRZYMAŁOŚCI MATERIAŁÓW Ćwiczenie 8 WYBOCZENIE RĘTÓW ŚCISKANYCH 8.1. Ce ćwiczenia Ceem ćwiczenia jest doświadczane wyznaczenie siły krytycznej pręta ściskanego podpartego przegubowo na obu
Bardziej szczegółowoLABORATORIUM FIZYKI PAŃSTWOWEJ WYŻSZEJ SZKOŁY ZAWODOWEJ W NYSIE
LABORATORIUM FIZYKI PAŃSTWOWEJ WYŻSZEJ SZKOŁY ZAWODOWEJ W NYSIE Ćwiczenie nr 5 Temat: Wyznaczanie gęstości ciała stałego i cieczy za pomocą wagi elektronicznej z zestawem Hydro. 1. Wprowadzenie Gęstość
Bardziej szczegółowoLABORATORIUM ELEKTROAKUSTYKI. ĆWICZENIE NR 1 Drgania układów mechanicznych
LABORATORIUM ELEKTROAKUSTYKI ĆWICZENIE NR Drgania układów mechanicznych Cel ćwiczenia Celem ćwiczenia jest zapoznanie się z właściwościami układów drgających oraz metodami pomiaru i analizy drgań. W ramach
Bardziej szczegółowoModelowanie matematyczne procesów transportu w mikroskali
METRO MEtaurgicn TRening On-ine Modeoanie matematcne proceó tranportu mikrokai Piotr Furmańki IT PW Edukaca i Kutura Modeoanie arodkoania Tempo arodkoania dn dt f T N N cr gdie: N -gętość obętościoa aktnc
Bardziej szczegółowoWeryfikacja hipotez statystycznych, parametryczne testy istotności w populacji
Weryfikacja hipotez statystycznych, parametryczne testy istotności w populacji Dr Joanna Banaś Zakład Badań Systemowych Instytut Sztucznej Inteligencji i Metod Matematycznych Wydział Informatyki Politechniki
Bardziej szczegółowoWYZNACZANIE MODUŁU SZTYWNOŚCI METODĄ DYNAMICZNĄ GAUSSA
Ćwiczenie WYZNACZANIE MOUŁU SZTYWNOŚCI METOĄ YNAMICZNĄ GAUSSA.1. Wiadomości ogóne Pod wpływem sił zewnętrznych ciała stałe uegają odkształceniom tzn. zmieniają swoje wymiary oraz kształt. Jeżei po usunięciu
Bardziej szczegółowoIDENTYFIKACJA PARAMETRÓW MODELU MATEMATYCZNEGO SYNCHRONICZNYCH MASZYN WZBUDZANYCH MAGNESAMI TRWAŁYMI
Prace Naukowe Intytutu Mazyn, Napędów i Pomiarów Elektrycznych Nr 6 Politechniki Wrocławkiej Nr 6 Studia i Materiały Nr 8 008 Sebatian SZKOLNY* mazyny ynchroniczne, magney trwałe, identyfikacja parametrów
Bardziej szczegółowoTermodynamika i właściwości fizyczne stopów - zastosowanie w przemyśle
Termodynamika i właściwości fizyczne stopów - zastosowanie w przemyśle Marcela Trybuła Władysław Gąsior Alain Pasturel Noel Jakse Plan: 1. Materiał badawczy 2. Eksperyment Metodologia 3. Teoria Metodologia
Bardziej szczegółowo9/42 ZASTOSOWANIE WĘGLIKA KRZEMU DO WYTOPU ŻELIW A SZAREGO W ŻELIWIAKU WPROW ADZENIE.
9/42 Soidification of Metais and Aoys, Year 2000, Voume 2, Book No 42 Krzepnięcie Metai i Stopów, Rok 2000, Rocznik 2, Nr 42 PAN-Katowice, PL ISSN 0208-9386 ZASTOSOWANIE WĘGLIKA KRZEMU DO WYTOPU ŻELIW
Bardziej szczegółowoOPRACOWANIE METODY ANALIZY ELEKTRYCZNO-DERIWACYJNEJ (AED) DO BADANIA KRYSTALIZACJI SILUMINÓW MAKSYMILIAN DUDYK, KLAUDIUSZ MINKUS
19. 1994 Soidiłication of Metais and Aoys Krzepnięcie Metai i Stopów PL ISSN 0208-9386 OPRACOWANIE METODY ANALIZY ELEKTRYCZNO-DERIWACYJNEJ (AED) DO BADANIA KRYSTALIZACJI SILUMINÓW MAKSYMILIAN DUDYK, KLAUDIUSZ
Bardziej szczegółowoPodstawowe układy pracy tranzystora bipolarnego
L A B O A T O I U M U K Ł A D Ó W L I N I O W Y C H Podtawowe układy pracy tranzytora bipolarnego Ćwiczenie opracował Jacek Jakuz 4. Wtęp Ćwiczenie umożliwia pomiar i porównanie parametrów podtawowych
Bardziej szczegółowoPytania do ćwiczeń na I-szej Pracowni Fizyki
Ćw. nr 5 Oscylator harmoniczny. 1. Ruch harmoniczny prosty. Pojęcia: okres, wychylenie, amplituda. 2. Jaka siła powoduje ruch harmoniczny spręŝyny i ciała do niej zawieszonego? 3. Wzór na okres (Studenci
Bardziej szczegółowoGONIOMETR DSA30 SPECYFIKACJE
GONIOMETR DSA30 SPECYFIKACJE Goniometr DSA 30 Kruss analizator kształtu kropli. Służy do analizy kąta zwilżania, napięcia powierzchniowego cieczy (metoda kropli zawieszonej Pendant Drop) oraz swobodnej
Bardziej szczegółowo... imię i nazwisko,nazwa szkoły, miasto
Zadanie 1. (3 pkt) Aspirynę czyli kwas acetylosalicylowy można otrzymać w reakcji kwasu salicylowego z bezwodnikiem kwasu etanowego (octowego). a. Zapisz równanie reakcji, o której mowa w informacji wstępnej
Bardziej szczegółowoZADANIE 28. Wyznaczanie przewodnictwa cieplnego miedzi
ZADANIE 28 Wyznaczanie przewodnictwa cieplnego miedzi Wstęp Pomiędzy ciałami ogrzanymi do różnych temperatur zachodzi wymiana ciepła. Ciało o wyższej temperaturze traci ciepło, a ciało o niższej temperaturze
Bardziej szczegółowoEDOMETRYCZNE MODUŁY ŚCISLIWOŚCI GRUNTU
Dr inż. Grzegorz Straż Intrukcja do ćwiczeń laboratoryjnych pt: EDOMETRYCZNE MODUŁY ŚCISLIWOŚCI GRUNTU Wprowadzenie. Zalecenia dotyczące badań gruntów w edometrze: Zalecane topnie wywoływanego naprężenia:
Bardziej szczegółowoPomiar rezystancji. Rys.1. Schemat układu do pomiaru rezystancji metodą techniczną: a) poprawnie mierzonego napięcia; b) poprawnie mierzonego prądu.
Pomiar rezytancji. 1. Cel ćwiczenia: Celem ćwiczenia jet zapoznanie ię z najważniejzymi metodami pomiaru rezytancji, ich wadami i zaletami, wynikającymi z nich błędami pomiarowymi, oraz umiejętnością ich
Bardziej szczegółowoMetodyka szacowania niepewności w programie EMISJA
mgr inż. Ryzard Samoć rzeczoznawca Minitra Ochrony Środowika Zaobów Naturalnych i Leśnictwa nr. 556 6-800 Kaliz, ul. Biernackiego 8 tel. (0-6) 7573-987, 766-39 Metodyka zacowania niepewności w programie
Bardziej szczegółowoZadania do sprawdzianu
Zadanie 1. (1 pkt) Na podtawie wykreu możemy twierdzić, że: Zadania do prawdzianu A) ciało I zaczęło poruzać ię o 4 później niż ciało II; B) ruch ciała II od momentu tartu do chwili potkania trwał 5 ;
Bardziej szczegółowoZ czego i czym budować?
Zezyt 2. Z czego i czym budować? czyi Kataog Wyrobów i Narzędzi Opracowanie: mgr inż. arc. Zbigniew Babińki, dr inż. Janina Siejko na podtawie materiałów Stowarzyzenia Producentów Betonów STOWARZYSZENIE
Bardziej szczegółowochemia wykład 3 Przemiany fazowe
Przemiany fazowe Przemiany fazowe substancji czystych Wrzenie, krzepnięcie, przemiana grafitu w diament stanowią przykłady przemian fazowych, które zachodzą bez zmiany składu chemicznego. Diagramy fazowe
Bardziej szczegółowo
