WEWNĘTRZNA INSTALACJA SANITARNA WEWNĘTRZNA INSTALACJA CENTRALNEGO OGRZEWANIA SPIS ZAWARTOŚCI OPRACOWANIA: 2 Opis techniczny Operat cieplny ogrzewania

Transkrypt

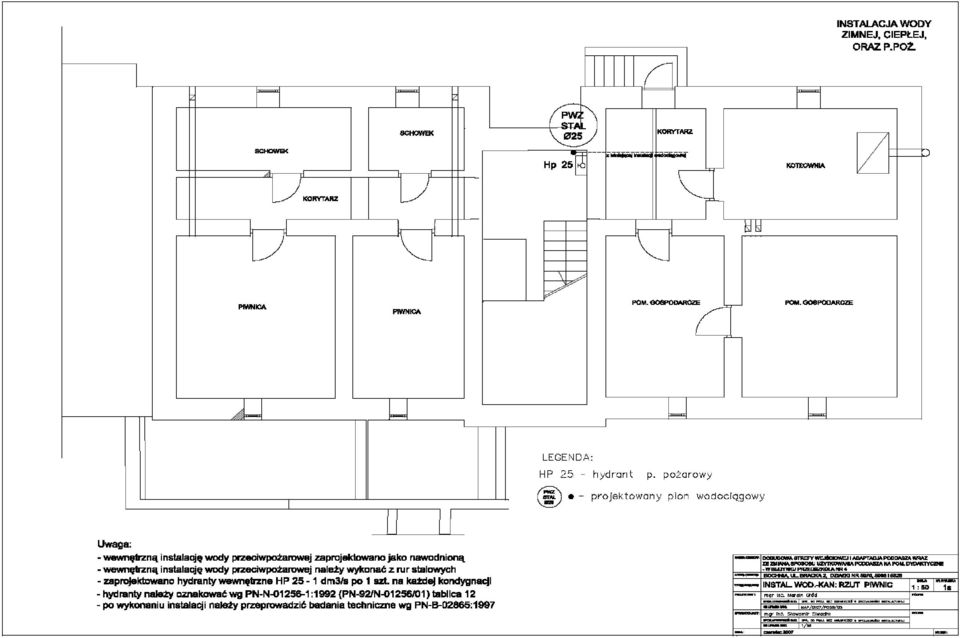

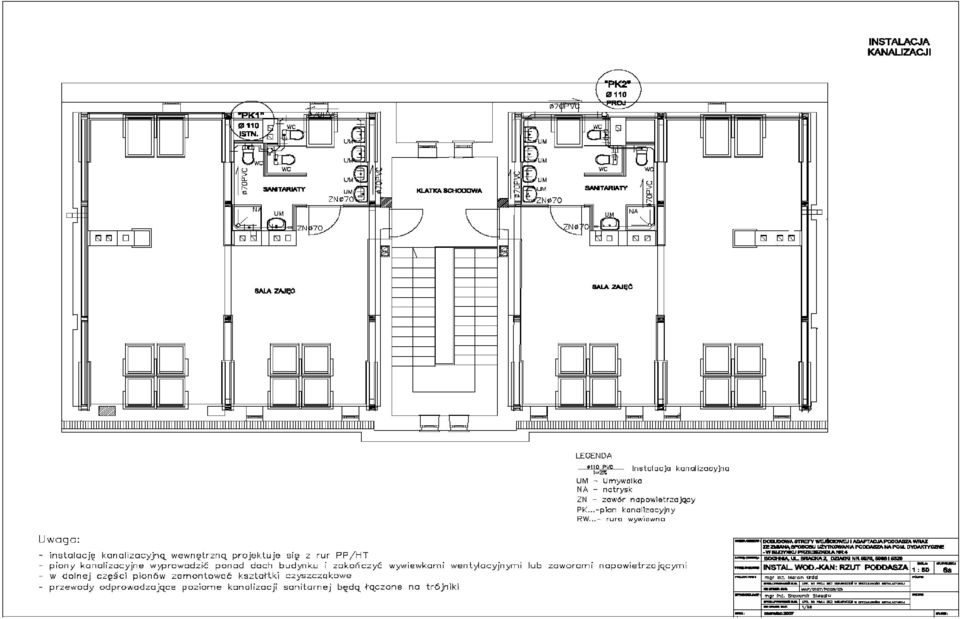

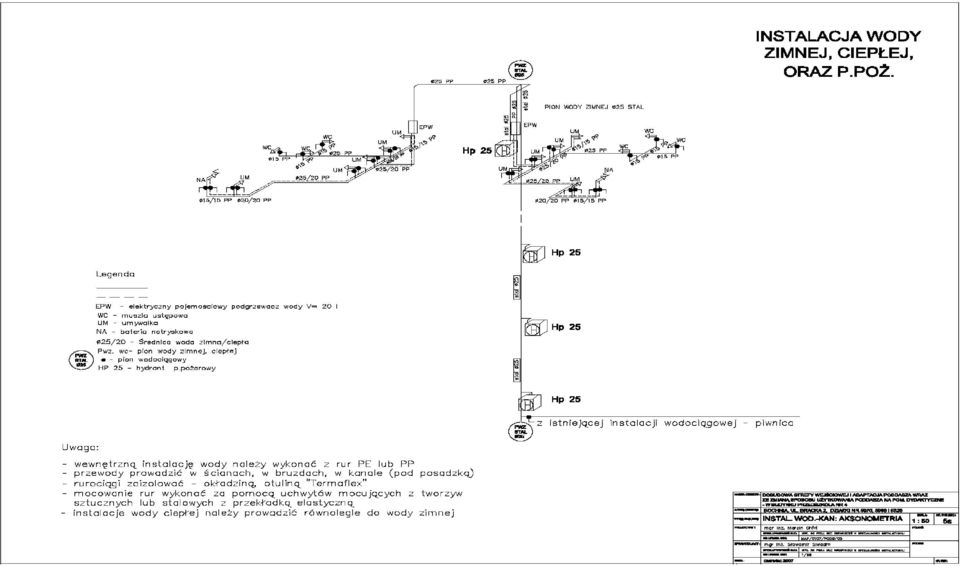

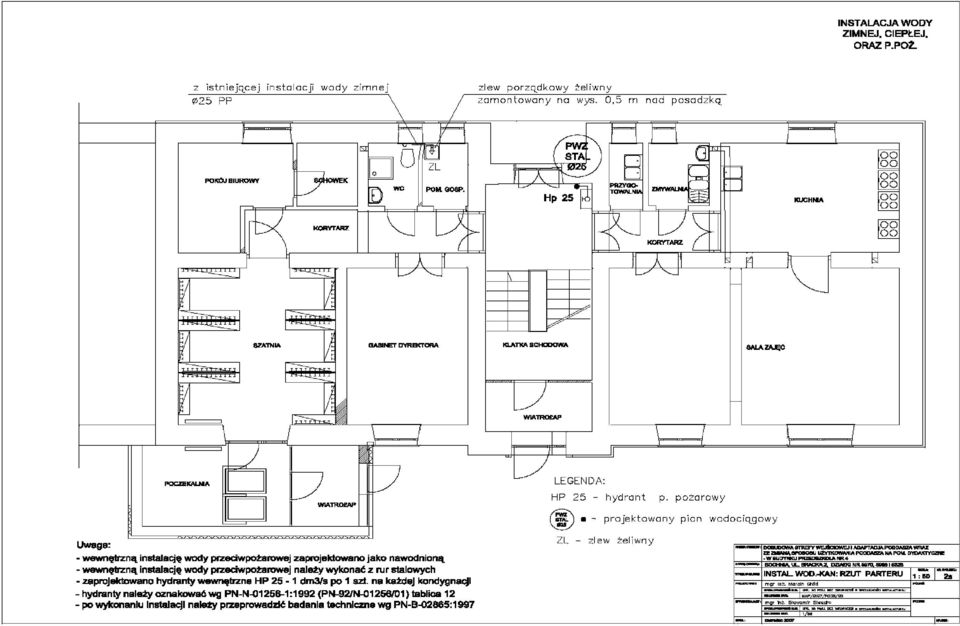

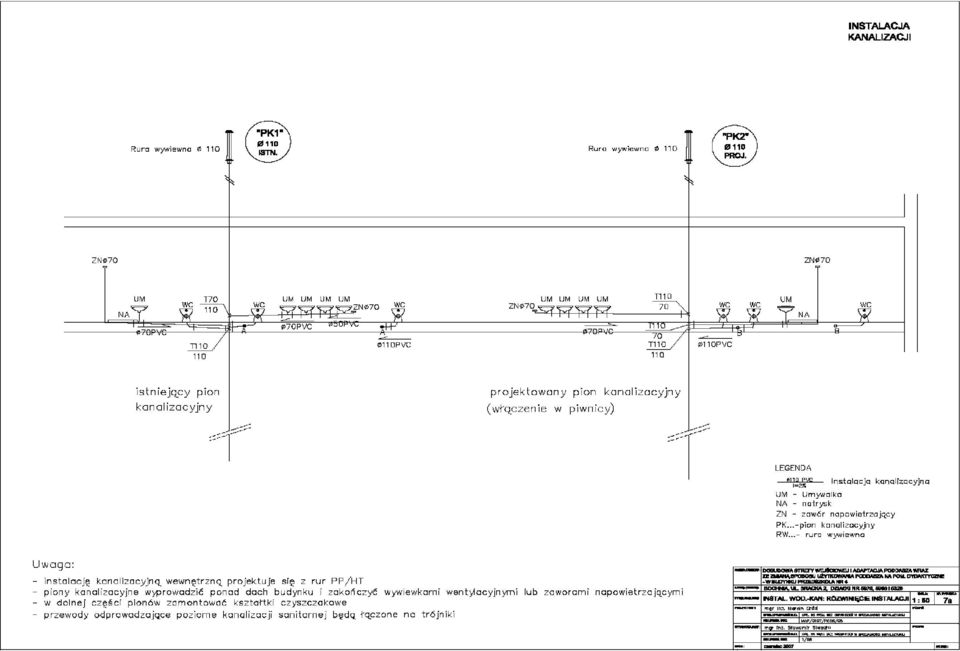

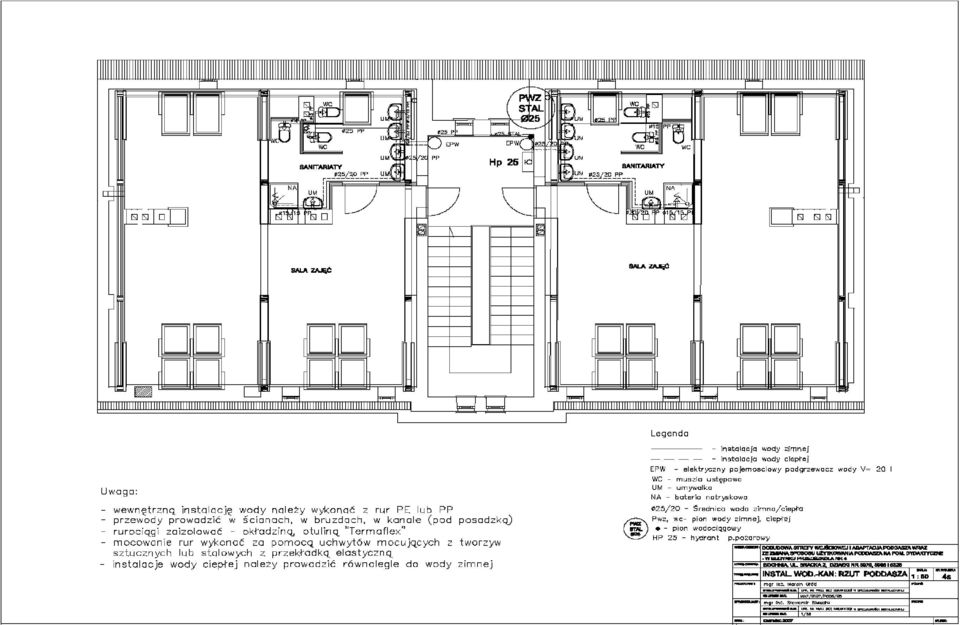

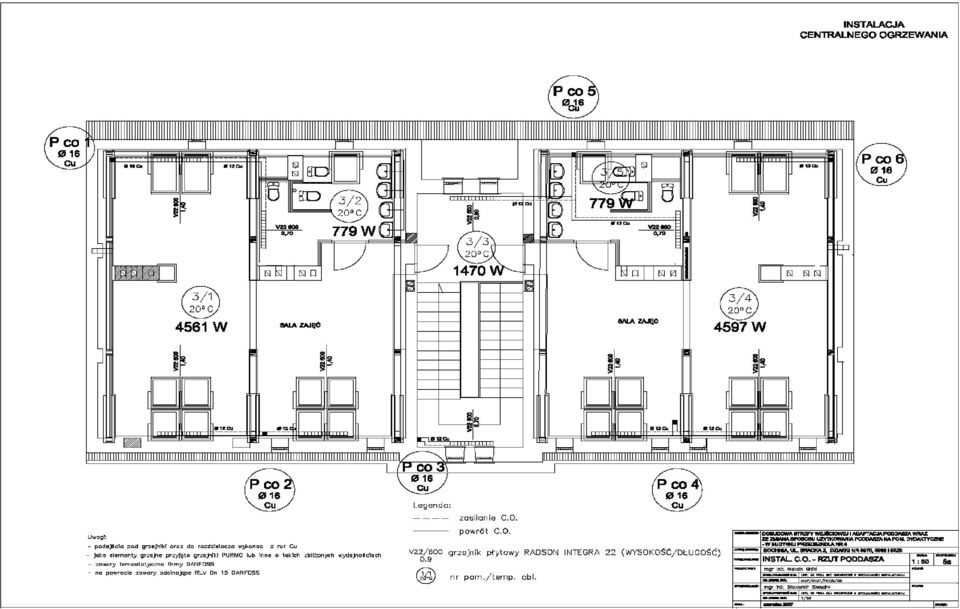

1 WEWNĘTRZNA INSTALACJA SANITARNA WEWNĘTRZNA INSTALACJA CENTRALNEGO OGRZEWANIA SPIS ZAWARTOŚCI OPRACOWANIA: 2 Opis techniczny Operat cieplny ogrzewania Rzuty instalacji wodociągowej wewnętrznej skala 1:50 Rozwinięcie instalacji wodociągowej wewnętrznej skala 1:50 Rzuty instalacji kanalizacyjnej wewnętrznej skala 1:50 Rozwinięcie instalacji kanalizacji wewnętrznej skala 1:50 Rzut instalacji centralnego ogrzewania skala 1:50 Opis Techniczny - 3 I. PODSTAWA OPRACOWANIA 1. Projekt architektoniczno budowlany 2. Obowiązujące normy projektowania instalacji wodociągów i kanalizacji oraz centralnego ogrzewania 3. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późn. zm.) 4. Katalogi producentów elementów wodociągów, kanalizacji oraz armatury 5. Literatura fachowa III. II. Instalacja wodociągowa wewnętrzna Pion wodociągowy naleŝy wykonać z rur stalowych dn 25 z uwagi na podłączenie do niego hydrantów przeciwpoŝarowych po 1 szt. na kaŝdej kondygnacji. Pion wodociągowy zaprojektowano od poziomu piwnic zasilanie z wewnętrznej instalacji wodociągowej. Instalację wodociągową wody zimnej wewnątrz budynku wykonać z rur z polipropylenu seria PN 10, układanych w bruzdach ściennychw podłodze. Łączenie rur z PP przez zgrzewanie polifuzyjne w temperaturze 260 C, ciśnienie robocze do 1,0 Mpa. Na pionach wody zimnej w piwnicy projektuje się zawory kulowe gwintowane Valvex. Średnice zaworów odpowiednio jak średnice rur wody zimnej. Ciepła woda uŝytkowa będzie dostarczana z elektrycznych podgrzewaczy pojemnościowych V=20 l za pomocą przewodów z PP Fusiotherm Stabi z wkładką aluminiową PN 20. Na pionach wody ciepłej projektuje się ponadto zawory kulowe gwintowane Valvex średnic odpowiednio jak rury wody ciepłej, a na pionach cyrkulacyjnych termostatyczne zawory regulacyjne Danfoss MTCV dn 20. Prowadzenie, przejścia przez ściany i strop, łączenie przewodów cwu jak dla przewodów wody zimnej. Mocowanie rur do ścian naleŝy wykonać za pomocą uchwytów mocujących z tworzyw sztucznych lub stalowych z przekładką elastyczną. Armatura na zimną i ciepłą wodę wg katalogu SWW Sprzęt instalacyjno sanitarny. 4 Instalację wody ciepłej naleŝy prowadzić równolegle do instalacji wody zimnej. W związku z planowaną inwestycją zuŝycie wody wzrośnie w sposób nieistotny i w mieści się w istniejącym zapotrzebowaniu na dostawę wody. Przyłącz wodociągowy nie podlega przebudowie. Izolacja cieplna przewodów.

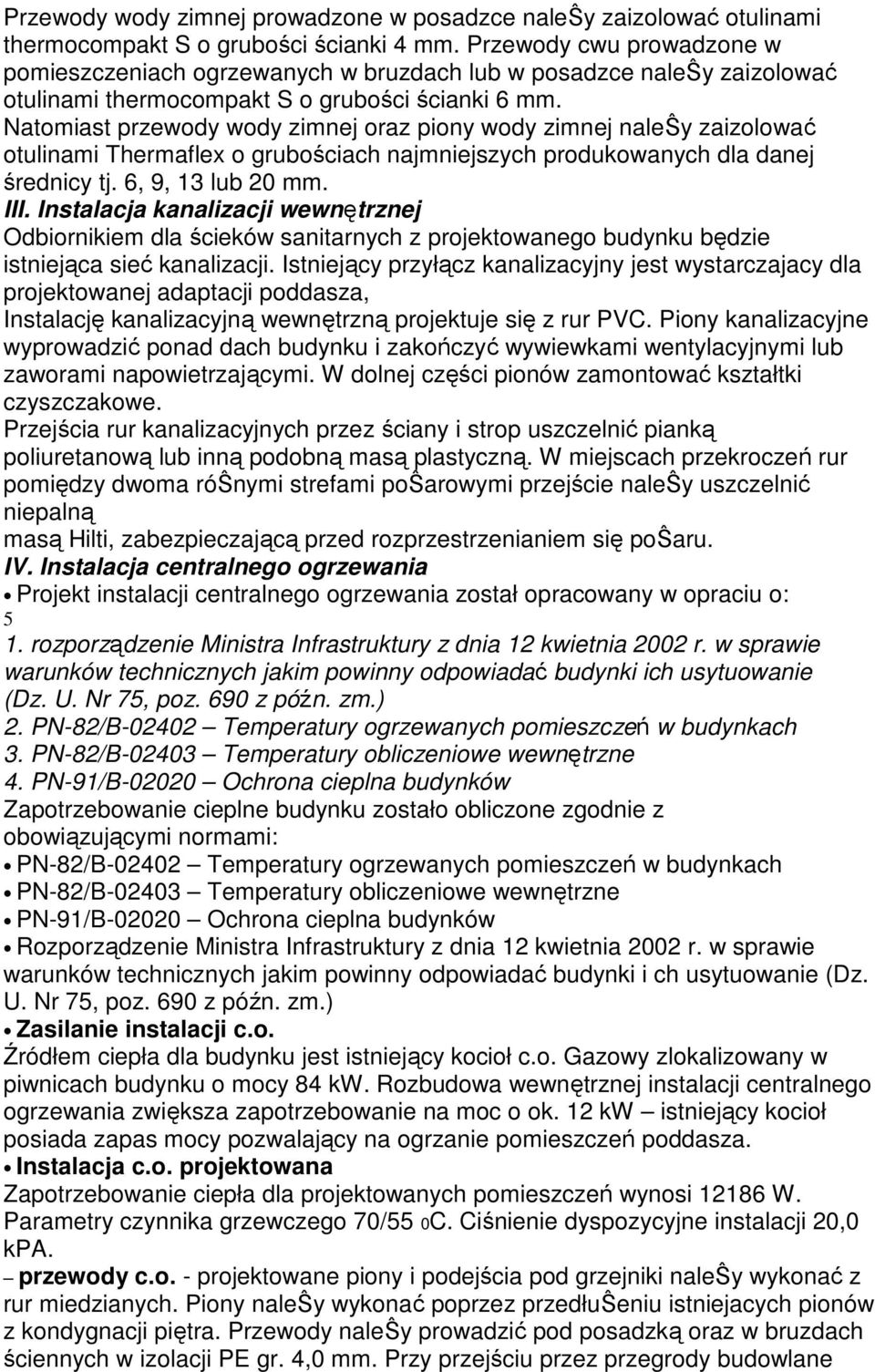

2 Przewody wody zimnej prowadzone w posadzce naleŝy zaizolować otulinami thermocompakt S o grubości ścianki 4 mm. Przewody cwu prowadzone w pomieszczeniach ogrzewanych w bruzdach lub w posadzce naleŝy zaizolować otulinami thermocompakt S o grubości ścianki 6 mm. Natomiast przewody wody zimnej oraz piony wody zimnej naleŝy zaizolować otulinami Thermaflex o grubościach najmniejszych produkowanych dla danej średnicy tj. 6, 9, 13 lub 20 mm. III. Instalacja kanalizacji wewnętrznej Odbiornikiem dla ścieków sanitarnych z projektowanego budynku będzie istniejąca sieć kanalizacji. Istniejący przyłącz kanalizacyjny jest wystarczajacy dla projektowanej adaptacji poddasza, Instalację kanalizacyjną wewnętrzną projektuje się z rur PVC. Piony kanalizacyjne wyprowadzić ponad dach budynku i zakończyć wywiewkami wentylacyjnymi lub zaworami napowietrzającymi. W dolnej części pionów zamontować kształtki czyszczakowe. Przejścia rur kanalizacyjnych przez ściany i strop uszczelnić pianką poliuretanową lub inną podobną masą plastyczną. W miejscach przekroczeń rur pomiędzy dwoma róŝnymi strefami poŝarowymi przejście naleŝy uszczelnić niepalną masą Hilti, zabezpieczającą przed rozprzestrzenianiem się poŝaru. IV. Instalacja centralnego ogrzewania Projekt instalacji centralnego ogrzewania został opracowany w opraciu o: 5 1. rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki ich usytuowanie (Dz. U. Nr 75, poz. 690 z późn. zm.) 2. PN-82/B Temperatury ogrzewanych pomieszczeń w budynkach 3. PN-82/B Temperatury obliczeniowe wewnętrzne 4. PN-91/B Ochrona cieplna budynków Zapotrzebowanie cieplne budynku zostało obliczone zgodnie z obowiązującymi normami: PN-82/B Temperatury ogrzewanych pomieszczeń w budynkach PN-82/B Temperatury obliczeniowe wewnętrzne PN-91/B Ochrona cieplna budynków Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ch usytuowanie (Dz. U. Nr 75, poz. 690 z późn. zm.) Zasilanie instalacji c.o. Źródłem ciepła dla budynku jest istniejący kocioł c.o. Gazowy zlokalizowany w piwnicach budynku o mocy 84 kw. Rozbudowa wewnętrznej instalacji centralnego ogrzewania zwiększa zapotrzebowanie na moc o ok. 12 kw istniejący kocioł posiada zapas mocy pozwalający na ogrzanie pomieszczeń poddasza. Instalacja c.o. projektowana Zapotrzebowanie ciepła dla projektowanych pomieszczeń wynosi W. Parametry czynnika grzewczego 70/55 0C. Ciśnienie dyspozycyjne instalacji 20,0 kpa. przewody c.o. - projektowane piony i podejścia pod grzejniki naleŝy wykonać z rur miedzianych. Piony naleŝy wykonać poprzez przedłuŝeniu istniejacych pionów z kondygnacji piętra. Przewody naleŝy prowadzić pod posadzką oraz w bruzdach ściennych w izolacji PE gr. 4,0 mm. Przy przejściu przez przegrody budowlane

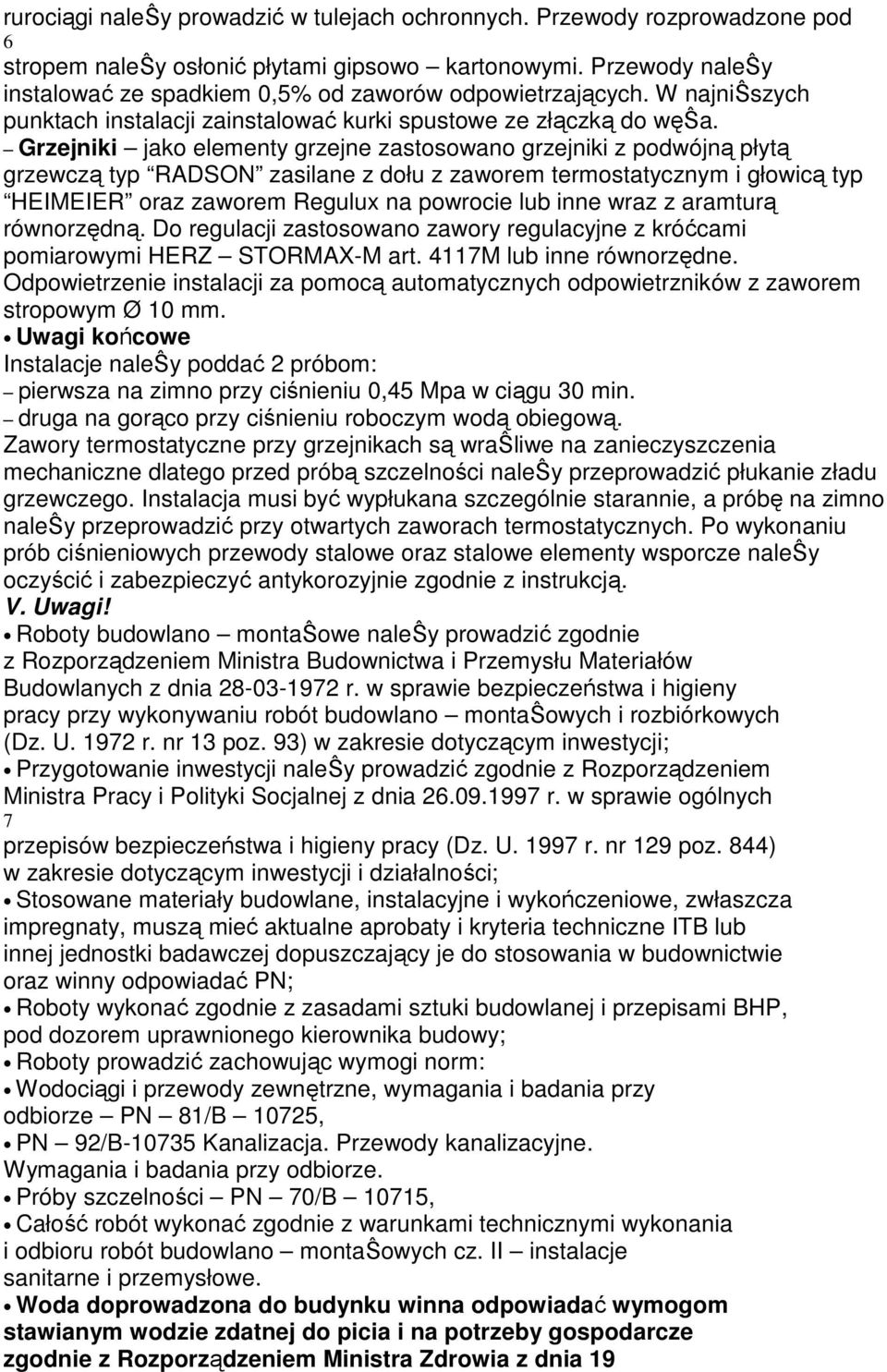

3 rurociągi naleŝy prowadzić w tulejach ochronnych. Przewody rozprowadzone pod 6 stropem naleŝy osłonić płytami gipsowo kartonowymi. Przewody naleŝy instalować ze spadkiem 0,5% od zaworów odpowietrzających. W najniŝszych punktach instalacji zainstalować kurki spustowe ze złączką do węŝa. Grzejniki jako elementy grzejne zastosowano grzejniki z podwójną płytą grzewczą typ RADSON zasilane z dołu z zaworem termostatycznym i głowicą typ HEIMEIER oraz zaworem Regulux na powrocie lub inne wraz z aramturą równorzędną. Do regulacji zastosowano zawory regulacyjne z króćcami pomiarowymi HERZ STORMAX-M art. 4117M lub inne równorzędne. Odpowietrzenie instalacji za pomocą automatycznych odpowietrzników z zaworem stropowym Ø 10 mm. Uwagi końcowe Instalacje naleŝy poddać 2 próbom: pierwsza na zimno przy ciśnieniu 0,45 Mpa w ciągu 30 min. druga na gorąco przy ciśnieniu roboczym wodą obiegową. Zawory termostatyczne przy grzejnikach są wraŝliwe na zanieczyszczenia mechaniczne dlatego przed próbą szczelności naleŝy przeprowadzić płukanie zładu grzewczego. Instalacja musi być wypłukana szczególnie starannie, a próbę na zimno naleŝy przeprowadzić przy otwartych zaworach termostatycznych. Po wykonaniu prób ciśnieniowych przewody stalowe oraz stalowe elementy wsporcze naleŝy oczyścić i zabezpieczyć antykorozyjnie zgodnie z instrukcją. V. Uwagi! Roboty budowlano montaŝowe naleŝy prowadzić zgodnie z Rozporządzeniem Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano montaŝowych i rozbiórkowych (Dz. U r. nr 13 poz. 93) w zakresie dotyczącym inwestycji; Przygotowanie inwestycji naleŝy prowadzić zgodnie z Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia r. w sprawie ogólnych 7 przepisów bezpieczeństwa i higieny pracy (Dz. U r. nr 129 poz. 844) w zakresie dotyczącym inwestycji i działalności; Stosowane materiały budowlane, instalacyjne i wykończeniowe, zwłaszcza impregnaty, muszą mieć aktualne aprobaty i kryteria techniczne ITB lub innej jednostki badawczej dopuszczający je do stosowania w budownictwie oraz winny odpowiadać PN; Roboty wykonać zgodnie z zasadami sztuki budowlanej i przepisami BHP, pod dozorem uprawnionego kierownika budowy; Roboty prowadzić zachowując wymogi norm: Wodociągi i przewody zewnętrzne, wymagania i badania przy odbiorze PN 81/B 10725, PN 92/B Kanalizacja. Przewody kanalizacyjne. Wymagania i badania przy odbiorze. Próby szczelności PN 70/B 10715, Całość robót wykonać zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych cz. II instalacje sanitarne i przemysłowe. Woda doprowadzona do budynku winna odpowiadać wymogom stawianym wodzie zdatnej do picia i na potrzeby gospodarcze zgodnie z Rozporządzeniem Ministra Zdrowia z dnia 19

4 listopada 2002 r. w sprawie wymagań dotyczących jakości wody przeznaczonej do spoŝycia przez ludzi (Dz. U. Nr 203, poz. 171) OŚWIADCZENIE 8 Zgodnie z art. 20 Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (Dz. U. z 2006 r., Nr 156, poz z późn. zm.) oświadczam, Ŝe projekt budowlany wewnętrznych instalacji wody i kanalizacji oraz centralnego ogrzewania dla adaptacji poddasza na pom. dydaktyczne w Bochni przy ul. Brackiej, dz. Nr 5970, 5968, 5326 sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant Bochnia, czerwiec 2007 r. OŚWIADCZENIE 9 Zgodnie z art. 20 Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (Dz. U. z 2006 r., Nr 156, poz z późn. zm.) oświadczam, Ŝe projekt budowlany wewnętrznych instalacji wody i kanalizacji oraz centralnego ogrzewania dla adaptacji poddasza na pom. dydaktyczne w Bochni przy ul. Brackiej, dz. Nr 5970, 5968, 5326 sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Sprawdzający Bochnia, czerwiec 2007 r.
