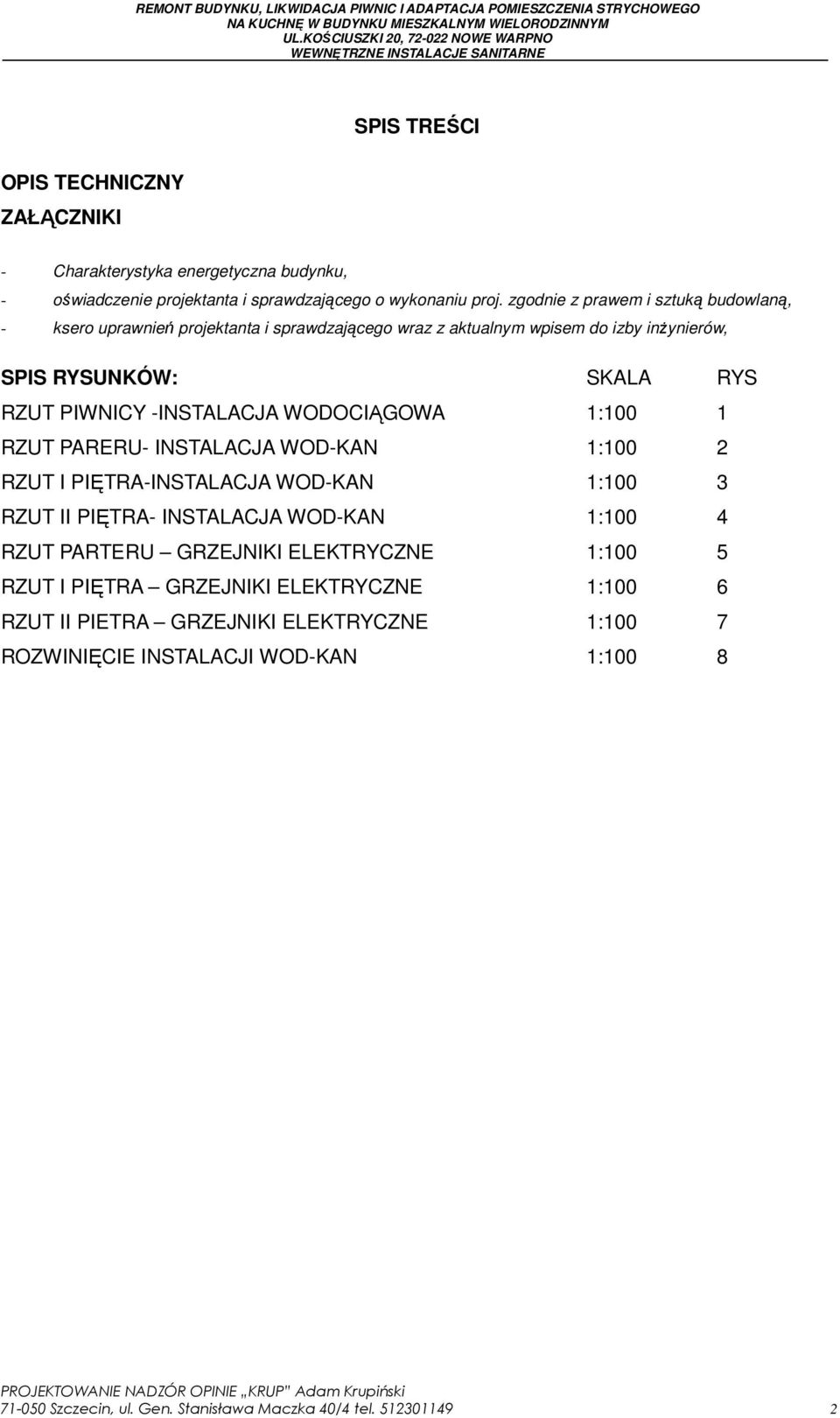

1 SPIS TREŚCI OPIS TECHNICZNY ZAŁĄCZNIKI - Charakterystyka energetyczna budynku, - oświadczenie projektanta i sprawdzającego o wykonaniu proj. zgodnie z prawem i sztuką budowlaną, - ksero uprawnień projektanta i sprawdzającego wraz z aktualnym wpisem do izby inŝynierów, SPIS RYSUNKÓW: SKALA RYS RZUT PIWNICY -INSTALACJA WODOCIĄGOWA 1:100 1 RZUT PARERU- INSTALACJA WOD-KAN 1:100 2 RZUT I PIĘTRA-INSTALACJA WOD-KAN 1:100 3 RZUT II PIĘTRA- INSTALACJA WOD-KAN 1:100 4 RZUT PARTERU GRZEJNIKI ELEKTRYCZNE 1:100 5 RZUT I PIĘTRA GRZEJNIKI ELEKTRYCZNE 1:100 6 RZUT II PIETRA GRZEJNIKI ELEKTRYCZNE 1:100 7 ROZWINIĘCIE INSTALACJI WOD-KAN 1: Szczecin, ul. Gen. Stanisława Maczka 40/4 tel

2 OPIS TECHNICZNY 1. Podstawa opracowania. - zlecenie inwestora, - P.B. architektury - obowiązujące przepisy i normy, - katalogi techniczne producentów 2. Dane obiektu. Zgodnie z opracowaniem architektoniczno - budowlanym projektuje remont budynku, likwidację piwnic i adaptację pomieszczenia strychowego na kuchnię w budynku mieszkalnym wielorodzinnym 3.Przedmiot i zakres opracowania. Przedmiotem niniejszego opracowania jest projekt budowlany wewnętrznej instalacji: wody zimnej, ciepłej wody uŝytkowej, kanalizacji sanitarnej oraz co dla remontowanego budynku mieszkalnego wielorodzinnego. Opracowanie swym zakresem obejmuje: - projekt budowlany wody zimnej oraz ciepłej wody uŝytkowej, - projekt budowlany instalacji kanalizacji sanitarnej - projekt budowlany instalacji co 4.Opis przyjętych rozwiązań Instalacja co. Projektuje się ogrzewanie tylko w obrębie remontowanych łazienek na kaŝdym piętrze oraz kuchni na strychu grzejnikami elektrycznymi zgodnie z zakresem ustalonym z zamawiającym. W pomieszczeniach umieszczony będzie grzejnik elektryczny wyposaŝony w termostat. Moce oraz umiejscowienie grzejników przedstawiono w części rysunkowej. Przyjęto grzejniki dowolnego producenta w projekcie wskazano przykładowo firmy: Atlanic dla grzejników w łazienkach oraz Convector w wersji GE dla grzejnika w kuchni wykonanie odporne na wnikanie wody tzw. bryzgoszczelne, w wersji stacjonarnej przeznaczone do pracy w elektrycznych systemach grzejnych lokalnie lub centralnie sterowanych programowalnym regulatorem temperatury. Grzejniki montowane do ścian za pomocą śrub 4.2. Instalacja wody ciepłej i zimnej. Dla budynku przewidziano opomiarowanie zuŝycia wody realizowane wodomierzem skrzydełkowym dn32 JSb-6 umieszczonym w pomieszczeniu klatki schodowej. Wodomierz zamknięty będzie w typowej skrzynce na wodomierz, zamykanej na klucz energetyczny trójkątny. KaŜde mieszkanie opomiarowane będzie osobnym wodomierzem dn15 JS2,5 Usuwa się wodociąg wraz z głównym zaworem w piwnicy, poniewaŝ to pomieszczenie się likwiduje. Rozprowadzenie instalacji wody zimnej i ciepłej zaprojektowano w systemie tworzywowym np. Bor Szczecin, ul. Gen. Stanisława Maczka 40/4 tel

3 firmy Wavin rury PP. Rury prowadzone pod stropem i w bruzdach ściennych. Zaleca się stosowanie rury osłonowej peszel lub izolacji z pianki poliuretanowej. W przypadku chowania rur w podłodze naleŝy stosować złącza zaciskowe z pierścieniem zaciskanym praską. Dopuszcza się stosowanie innego (równorzędnego) sytemu rur z tworzyw sztucznych pod warunkiem zachowania wytycznych producenta przyjętego systemu i średnic równowaŝnych. Wodę naleŝy doprowadzić do poszczególnych przyborów sanitarnych zgodnie z częścią graficzną. Zaprojektowano przygotowanie ciepłej wody uŝytkowej dla kaŝdego mieszkania za pomocą elektrycznego ogrzewacza wody np. WJ Beta FIT firmy Elekromet-80l. Armatura czerpalna typowa, standardowa produkcji krajowej. Instalację naleŝy wykonać zgodnie z wytycznymi producenta rur. Próba szczelności instalacji powinna zostać wykonana zgodnie z wytycznymi zawartymi w Warunkach technicznych wykonania i odbioru rurociągów z tworzyw sztucznych. Przed przystąpieniem do próby ciśnieniowej naleŝy odłączyć wszystkie elementy i armaturę, które przy ciśnieniu wyŝszym od ciśnienia pracy mogłyby zakłócić próbę lub ulec uszkodzeniu Instalacja kanalizacji sanitarnej. Projektuje się wymianę istniejącego pionu kanalizacji sanitarnej K1 na całej swojej długości oraz projektuje się nowy pion K2 wyprowadzony ponad dach i zakończonych rurą wywiewną wentylacyjną Ø110/160 umieszczoną 0,5 m nad połacią dachu. Całą instalacje projektuje się w systemie rur i kształtek jednej firmy np. Ponor, WAVIN lub inne. Przejścia przez ściany przewodów kanalizacyjnych naleŝy wykonać w tulejach ochronnych. Przewody odpływowe z poszczególnych przyborów sanitarnych łączyć za pomocą kształtek PVC, z zachowaniem minimalnych spadków nie mniejszych niŝ 2%. Do wykonania instalacji kanalizacji sanitarnej zastosować rury z PVC: dla instalacji podziemnych rury i kształtki z PVC klasy N (kolor pomarańczowy, jak dla zewnętrznych sieci kanalizacyjnych), dla instalacji wnętrzowych rury i kształtki oraz elementy wyposaŝenia z PVC (kolor popielaty). Całość robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych tom II Instalacje sanitarne i przemysłowe. 5.Uwagi końcowe Całość prac naleŝy wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - MontaŜowych - tom II Instalacje Sanitarne z uwzględnieniem aktualnych norm i przepisów BHP i przeciwpoŝarowych oraz zgodnie z instrukcjami i kartami katalogowymi producentów. Projektant : dr inŝ. Adam Krupiński Szczecin, ul. Gen. Stanisława Maczka 40/4 tel

4 Projektowana charakterystyka energetyczna budynku Inwestycja:REMONY BUDYNKU, LIKWIDACJA PIWNIC I ADAPTACJA POMIESZCZENIA STRYCHOWEGO NA KUCHNIĘ W BUDYNKU MIESZKALNYM Lokalizacja: UL. KOŚCIUSZKI 20, NOWE WARPNO Współczynniki przenikania ciepła przegród zewnętrznych w ogrzewanych budynkach oraz inne wskaźniki energetyczne. Przegrody Fundamenty oraz ściany zagłębione w gruncie Podłogi na gruncie z izolacją cieplną Sposób zabezpieczenia Rodzaj przegrody/ charakterystyka Projektowanej przegrody - Projektowana grubość izolacji [m] brak Współczynnik przenikania ciepła U [W/(m 2 K)] Dopuszczalny brak Podłogi na gruncie bez - 0,6 1,44 izolacji cieplnej Dachy i stropodachy Ściany zewnętrzne Okna i drzwi Połać dachowa: Nazwa i orientacja przegrody/charakterystyka projektowanych wyrobów Ściana zewnętrzna : -bloczki do izolacji termicznej od wewnątrz gr.12 np. Ytong Multipor -ściana bez izolacji Nazwa i orientacja przegrody Pole powierzchni [m 2 ] brak 0,24 0,25 Współczynnik przenikania ciepła U [W/(m 2 K)] Dopuszczalny 0,3 1,35 0,3 Współczynnik przenikania ciepła U [W/(m 2 K)] Dopuszczalne Projektowane Dopuszczalny Okna Północ 1,8 1,6 Okna Południe 1,8 1,6 Okna Wschód 1,8 1,6 Okna Zachód 1,8 1,6 Średni współczynnik przenikania ciepła osłony budynku przebudowywanego W/(m 2 K) Szczecin, ul. Gen. Stanisława Maczka 40/4 tel

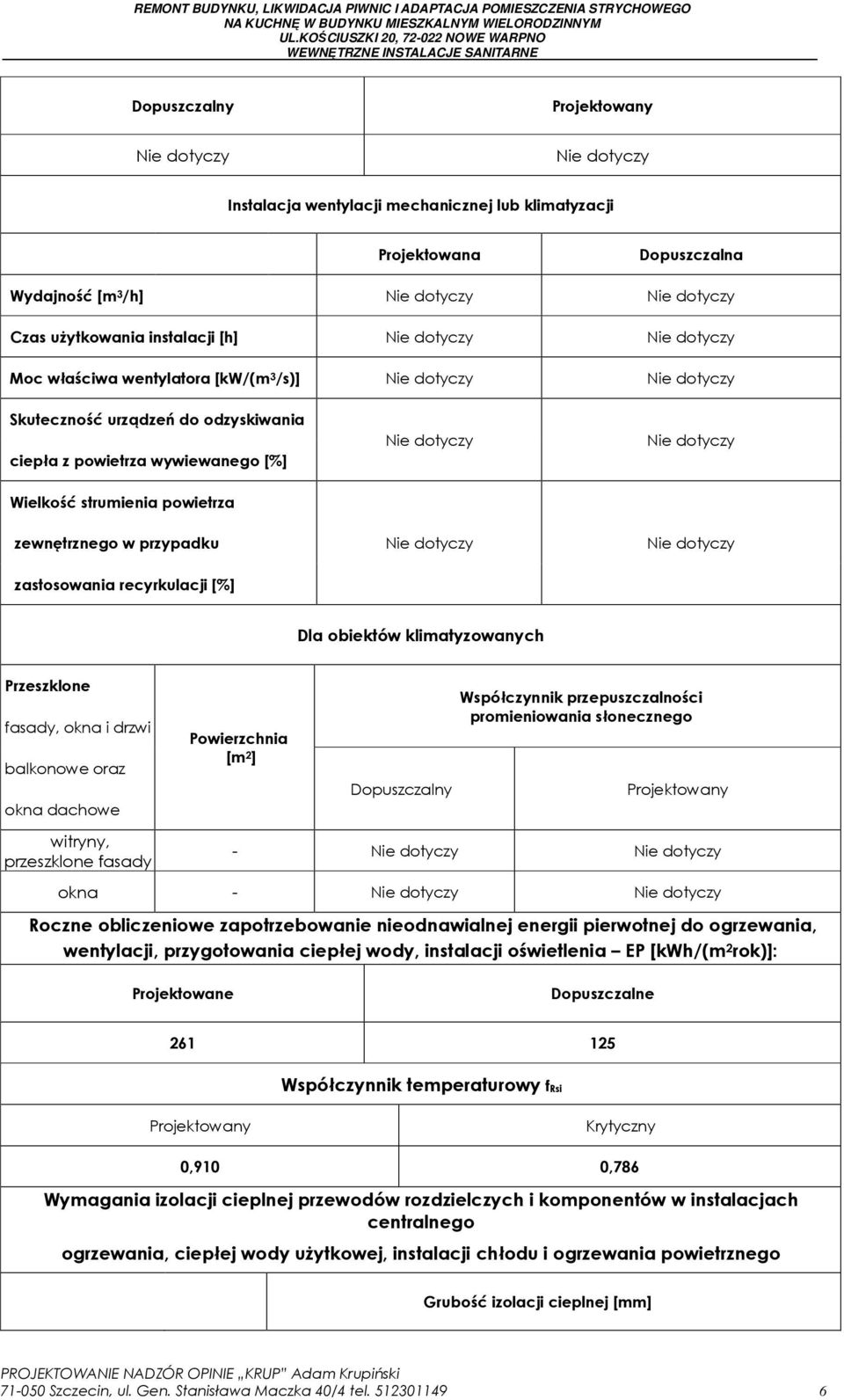

5 Dopuszczalny Instalacja wentylacji mechanicznej lub klimatyzacji Projektowana Dopuszczalna Wydajność [m 3 /h] Czas uŝytkowania instalacji [h] Moc właściwa wentylatora [kw/(m 3 /s)] Skuteczność urządzeń do odzyskiwania ciepła z powietrza wywiewanego [%] Wielkość strumienia powietrza zewnętrznego w przypadku zastosowania recyrkulacji [%] Dla obiektów klimatyzowanych Przeszklone fasady, okna i drzwi balkonowe oraz okna dachowe Powierzchnia [m 2 ] Dopuszczalny Współczynnik przepuszczalności promieniowania słonecznego witryny, przeszklone fasady - okna - Roczne obliczeniowe zapotrzebowanie nieodnawialnej energii pierwotnej do ogrzewania, wentylacji, przygotowania ciepłej wody, instalacji oświetlenia EP [kwh/(m 2 rok)]: Projektowane Dopuszczalne Współczynnik temperaturowy frsi Krytyczny 0,910 0,786 Wymagania izolacji cieplnej przewodów rozdzielczych i komponentów w instalacjach centralnego ogrzewania, ciepłej wody uŝytkowej, instalacji chłodu i ogrzewania powietrznego Grubość izolacji cieplnej [mm] Szczecin, ul. Gen. Stanisława Maczka 40/4 tel

6 Rodzaj przewodu lub komponentu Minimalna Projektowana Przewody rozprowadzające c.o. 10mm Brak przewodów inst. CO Instalacja oświetlenia Moc jednostkowa oświetlenia PN [W/m 2 ] Projektowana Dopuszczalna 2. Inne wskaźniki Liczba osób przebywających w budynku: ~ 10osób Łączne pole powierzchni przegród zewnętrznych, m 2 : 756,28 Kubatura ogrzewana, m 3 : 1462,3 Obliczeniowa wartość zapotrzebowania na energię do ogrzewania budynku i wentylacji, kwh/rok: ,6 [MJ/rok] =67382,66kWh/rok Obliczeniowa wartość mocy jednostkowej oświetlenia (dla pomieszczeń w budynku uŝyteczności publicznej), W/m 2 : Strumień powietrza wentylacyjnego, m 3 /h : 3. Dla budynków wyposaŝonych w wentylację naturalną, naturalną wspomaganą (hybrydową), mechaniczną wywiewną lub wentylację mechaniczną nawiewno-wywiewną: W budynku przewidziano instalację wentylacji grawitacyjnej. 4. Dla budynków klimatyzowanych : Maksymalne zapotrzebowanie mocy chłodniczej: - Efektywność urządzeń ziębniczych dla warunków obliczeniowych: - Obliczeniowe zapotrzebowanie energii na chłodzenie, kwh/rok: - Obliczeniowe zapotrzebowanie energii elektrycznej na cele klimatyzacyjne, kwh/rok: - 5. PODSUMOWANIE Budynek nie spełnia wszystkich wymogów stawianych nieprzekraczalnym wartością izolacyjności przegród budowlanych dla budynku mieszkalnego budynek zwolniony z tego obowiązku poniewaŝ znajduje się pod ochrona konserwatora zabytków gdzie brak moŝliwości izolacji istniejących przegród zewn. Budynek nie spełnia wymogów w zakresie nieprzekraczalnego obliczeniowego zapotrzebowania nieodnawialnej energii pierwotnej do ogrzewania, wentylacji, przygotowania ciepłej wody, instalacji oświetlenia EP dopuszczalne dla budynków objętych ochroną konserwatora zabytków. PowyŜsza charakterystyka energetyczna została sporządzona zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 6 listopada 2008 w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-uŝytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej. (Dz. U. Nr 201 poz ) Projektował: dr inŝ. Adam Krupiński Szczecin, ul. Gen. Stanisława Maczka 40/4 tel

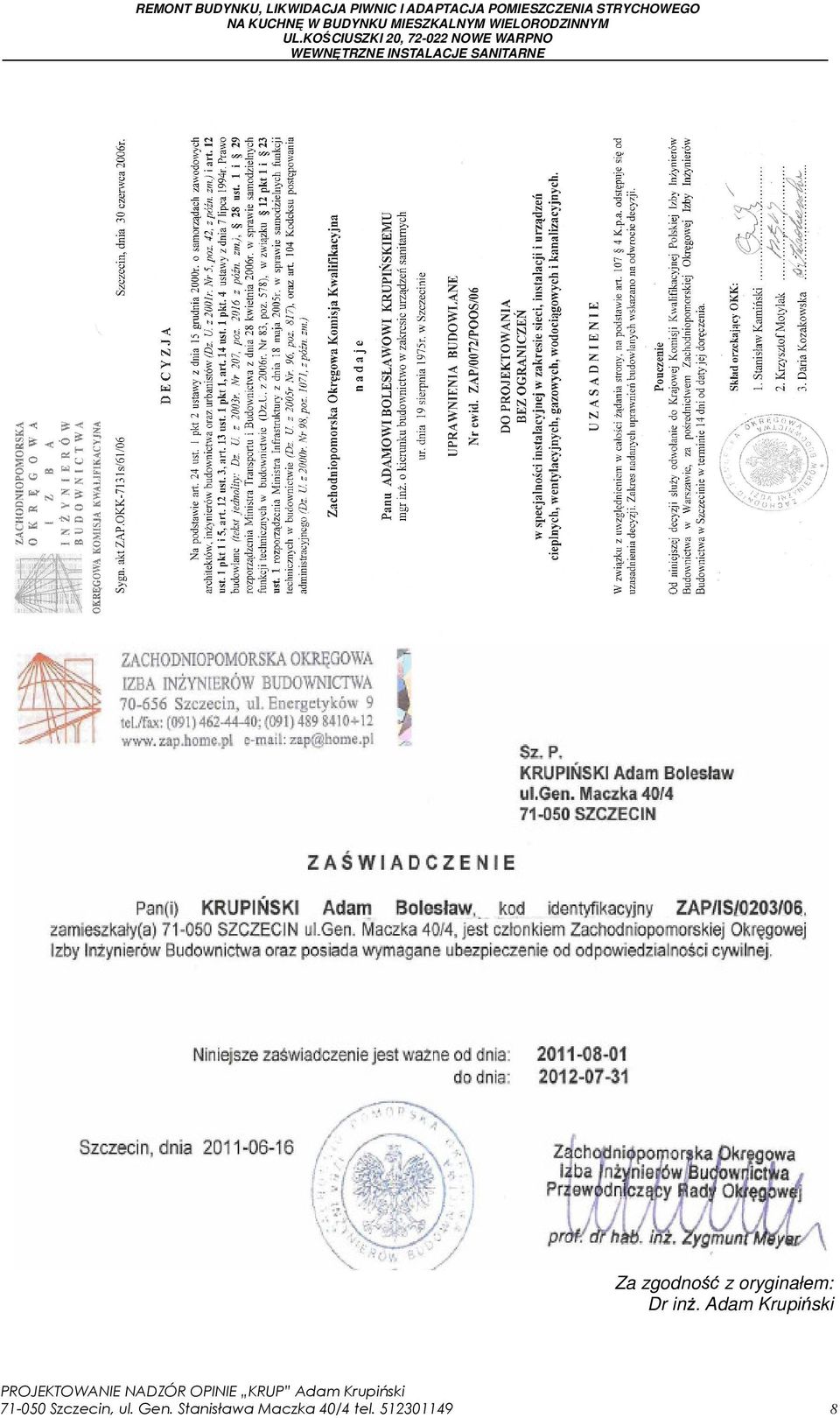

7 REMONT BUDYNKU, LIKWIDACJA PIWNIC I ADAPTACJA POMIESZCZENIA STRYCHOWEGO Za zgodność z oryginałem: Dr inŝ. Adam Krupiński Szczecin, ul. Gen. Stanisława Maczka 40/4 tel

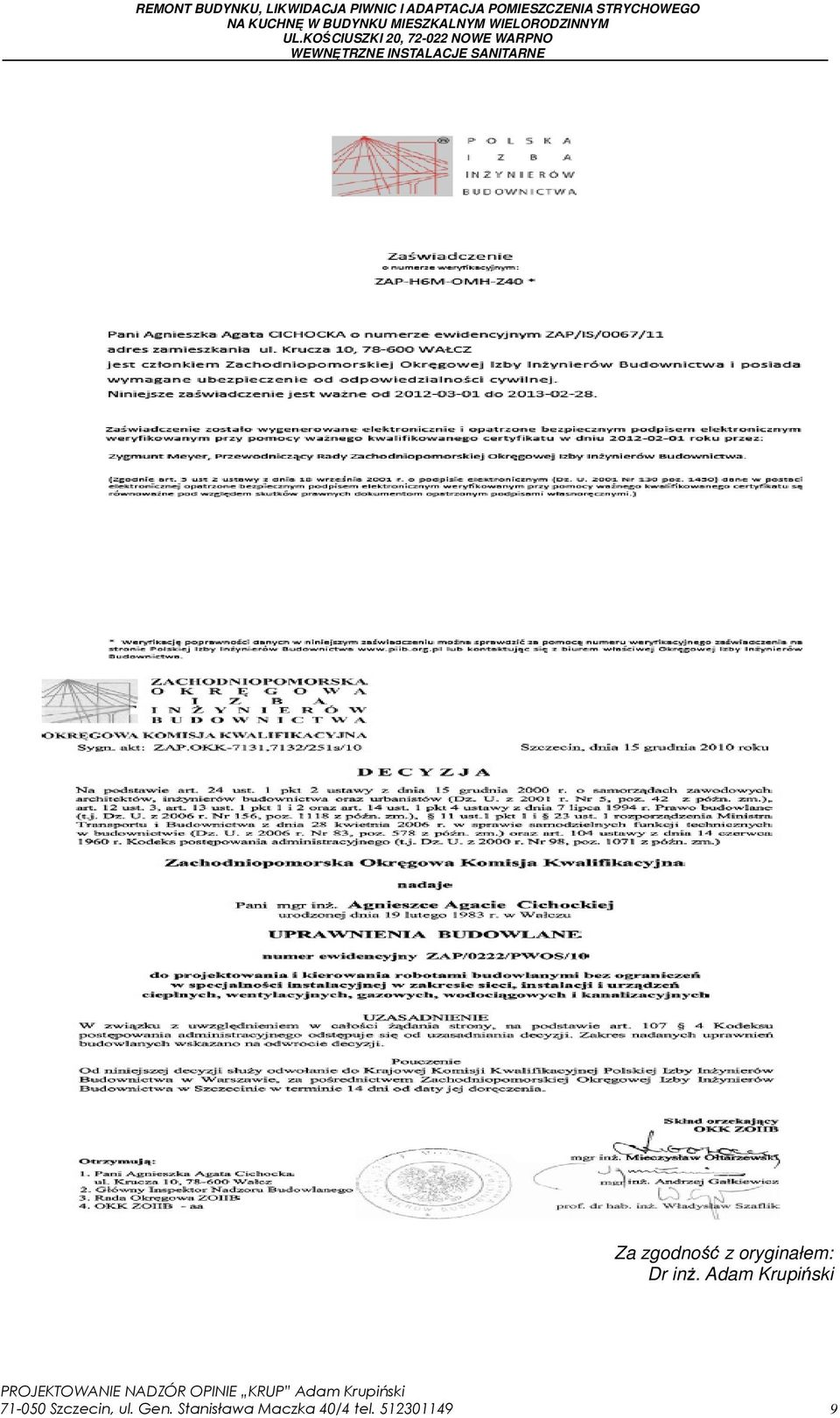

8 Za zgodność z oryginałem: Dr inŝ. Adam Krupiński Szczecin, ul. Gen. Stanisława Maczka 40/4 tel

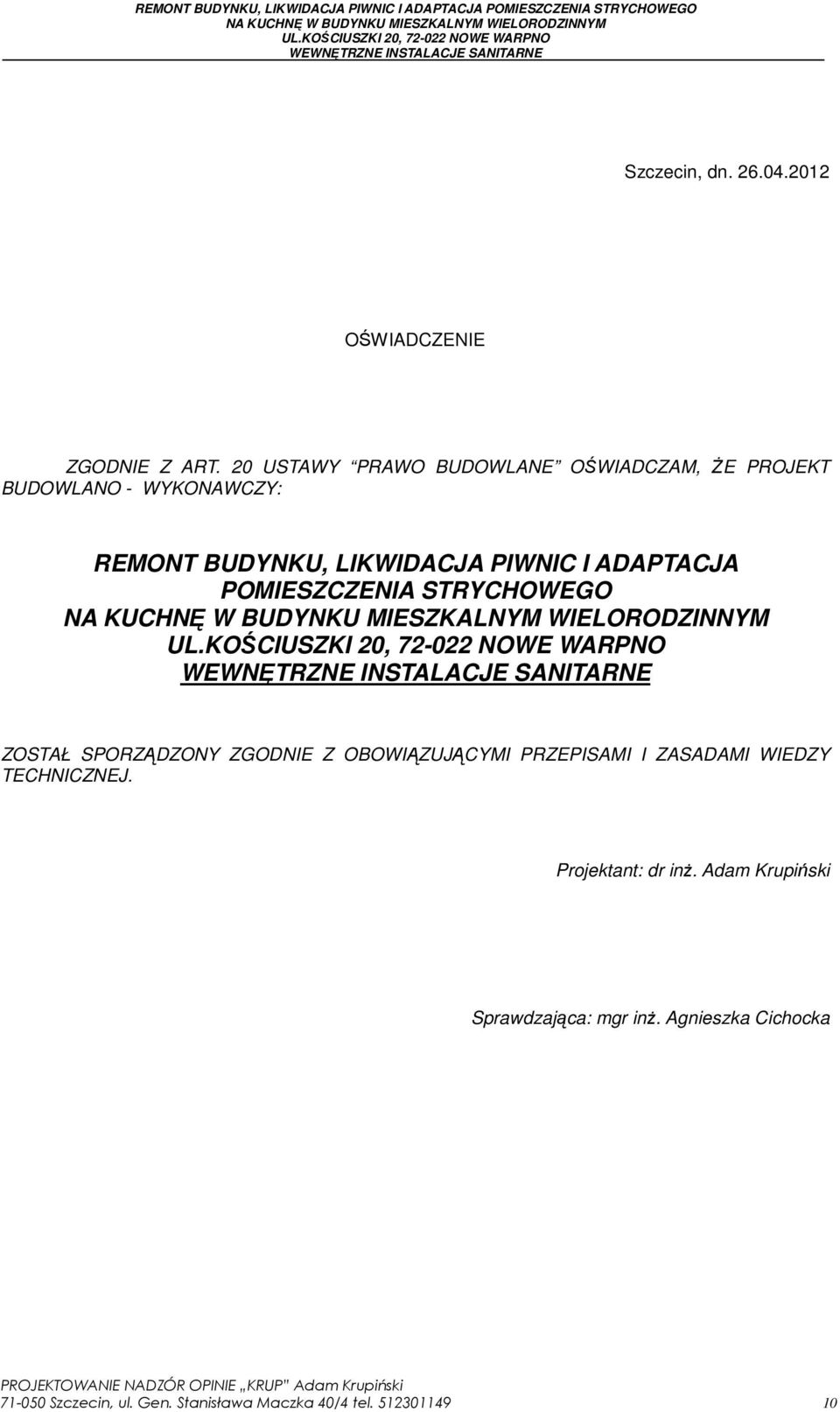

9 Szczecin, dn OŚWIADCZENIE ZGODNIE Z ART. 20 USTAWY PRAWO BUDOWLANE OŚWIADCZAM, śe PROJEKT BUDOWLANO - WYKONAWCZY: REMONT BUDYNKU, LIKWIDACJA PIWNIC I ADAPTACJA POMIESZCZENIA STRYCHOWEGO ZOSTAŁ SPORZĄDZONY ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI I ZASADAMI WIEDZY TECHNICZNEJ. Projektant: dr inŝ. Adam Krupiński Sprawdzająca: mgr inŝ. Agnieszka Cichocka Szczecin, ul. Gen. Stanisława Maczka 40/4 tel
