1 SPECYFIKACJA PODSTAWOWA ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW DLA INSTALACJI WODOCIĄGOWEJ I KANALIZACYJNEJ Lp. Oznaczenie Wyszczególnienie Ilość szt. lub mb Nr rysunku, normy lub katalogu Materiał Masa kg/szt kg/mb Uwagi INSTALACJA WODY ZIMNEJ i CIEPŁEJ 1 Przewód inst. wod. Rura przewodowa 40 10mb 2 Przewód inst. wod. Rura przewodowa 32 8mb 3 Przewód inst. wod. Rura przewodowa 25 10mb 4 Przewód inst. wod. Rura przewodowa 20 38mb 5 Przewód inst. wod. Rura przewodowa 20 8mb 6 Przewód inst. wod. Rura przewodowa 15 41b 7 Przewód inst. wod. Rura przewodowa 15 48mb 7 odcinająca Zawór kulowy gwintowany DN odcinająca Zawór kulowy gwintowany DN odcinająca Zawór kulowy gwintowany DN20 16 PP, Izolować wg opisu PP, Izolować wg opisu PP STABI, PN20 Izolować wg opisu PP, Izolować wg opisu PP STABI, PN20 Izolować wg opisu PP, Izolować wg opisu PP STABI, PN20 Izolować wg opisu 9 odcinająca Zawór kulowy gwintowany DN15 5 9

wod. Rura przewodowa 25 10mb 4 Przewód inst. wod.

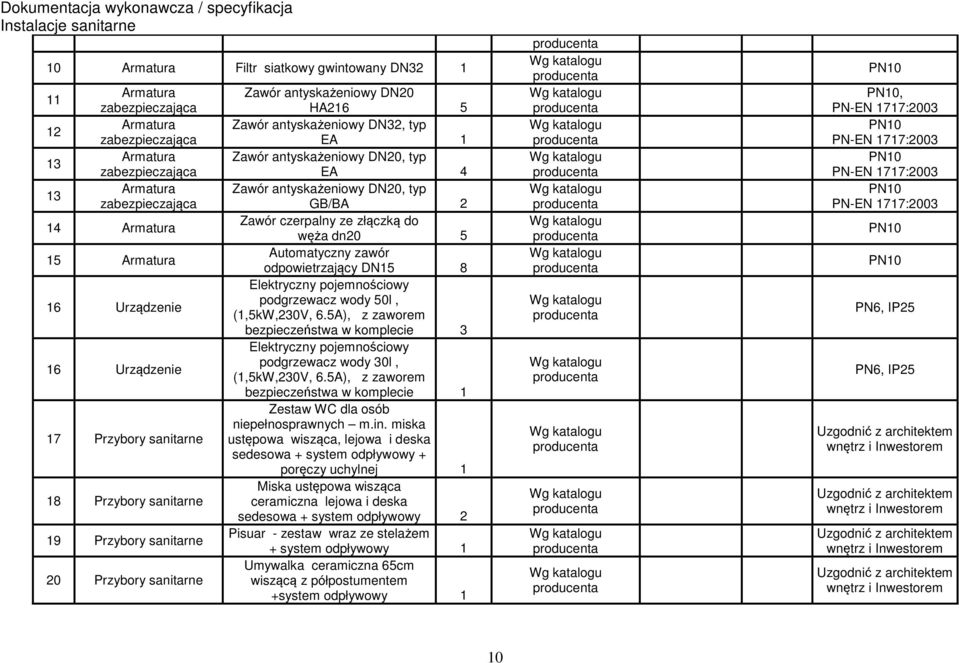

2 10 Filtr siatkowy gwintowany DN Urządzenie 16 Urządzenie 17 Przybory sanitarne 18 Przybory sanitarne 19 Przybory sanitarne 20 Przybory sanitarne Zawór antyskażeniowy DN20 HA216 5 Zawór antyskażeniowy DN32, typ EA 1 Zawór antyskażeniowy DN20, typ EA 4 Zawór antyskażeniowy DN20, typ GB/BA 2 Zawór czerpalny ze złączką do węża dn20 5 Automatyczny zawór odpowietrzający DN15 8 Elektryczny pojemnościowy podgrzewacz wody 50l, (1,5kW,230V, 6.5A), z zaworem bezpieczeństwa w komplecie 3 Elektryczny pojemnościowy podgrzewacz wody 30l, (1,5kW,230V, 6.5A), z zaworem bezpieczeństwa w komplecie 1 Zestaw WC dla osób niepełnosprawnych m.in. miska ustępowa wisząca, lejowa i deska sedesowa + system odpływowy + poręczy uchylnej 1 Miska ustępowa wisząca ceramiczna lejowa i deska sedesowa + system odpływowy 2 Pisuar - zestaw wraz ze stelażem + system odpływowy 1 Umywalka ceramiczna 65cm wiszącą z półpostumentem +system odpływowy 1, PN6, IP25 PN6, IP25 10

DN15 8 Elektryczny pojemnościowy podgrzewacz wody 50l, (1,5kW,230V, 6.5A), z zaworem bezpieczeństwa w komplecie 3 Elektryczny pojemnościowy podgrzewacz wody 30l, (1,5kW,230V, 6.

3 21 Przybory sanitarne 22 Przybory sanitarne 23 Przybory sanitarne 24 Przybory sanitarne 25 Elementy mocujące 26 Elementy mocujące 27 Urządzenie 28 Bateria umywalkowa 29 Bateria czerpalna 30 Bateria czerpalna Umywalka ceramiczna 50cm wiszącą z półpostumentem + system odpływowy 4 Umywalka ceramiczna 65cm wiszącą + uchwyty umywalkowe dla niepełnosprawnych + system odpływowy chromowany 1 podtynkowy Zlewozmywak jednokomorowy ze stali szlachetnej, nierdzewnej, z wykończeniem Dekor (struktura lnu) wpuszczany w blat +system odpływowy 1 Zlew gospodarczy wiszący ze stali szlachetnej, nierdzewnej 500x400x230mm 1 Stelaż konstrukcja systemowa do WC ze spłuczką podtynkową i systemem spłukującym WC 3 Stelaż konstrukcja systemowa do umywalki 6 spłuczka elektroniczna do pisuaru na baterie 1 Bateria czerpalna umywalkowa stojąca + podłączenie + zawory odcinające 6 Bateria czerpalna stojąca, zlewozmywakowa z wyciąganą słuchawką + podłączenie+ zawory odcinające 1 Bateria czerpalna ścienna zlewozmywakowa + podłączenie (pom. gospodarcze) 1 27 Izolacja termiczna Izolacja termiczna ** wg katalogu wg katalogu firmy wg katalogu Szczegóły - patrz opis techniczny (klasyfikowana jako 11

Zlewozmywak jednokomorowy ze stali szlachetnej, nierdzewnej, z wykończeniem Dekor (struktura lnu) wpuszczany w blat +system odpływowy 1 Zlew gospodarczy wiszący ze stali szlachetnej, nierdzewnej

4 28 Podwieszenia Podwieszenia instalacji wodociągowej 29 Przejścia p.poż System Hilti, lub system Promat ** ** np. Hilti, Mefa, lub Erico np. Hilti, Promat nierozprzestrzeniającą ognia) Ilość według rozpiętości mocowań poszczególnych średnic Wykonać zgodnie z instrukcją 1) Wszystkie urządzenia powinny posiadać certyfikaty i dopuszczenia do stosowania w Polsce zgodnie z aktualnie obowiązującym prawem budowlanym. 2)Patrz opis aby zapoznać się z dodatkowymi materiałami 3) Wszystkie kształtki obejmy, materiały montażowe należy wyliczyć zgodnie z odpowiednimi rysunkami. 4) Specyfikacje należy rozpatrywać łącznie z rysunkami i opisem technicznym: 5) Specyfikacja obejmuje podstawowe elementy instalacji wod-kan. Wszystkie kształtki obejmy, materiały montażowe, mocowania kształtki obejmy kotwy, pręty itp. ustalić indywidualnie. z odpowiednimi rysunkami 6) Wszystkie elementy specyfikacji należy zweryfikować przed podjęciem zlecenia prac wykonawczych 7) Producenta i typ przyborów sanitarnych i baterii umywalkowych należy uzgodnić z architektem i inwestorem ** oszacować na podstawie rysunków. 8) system odpływowy tj. syfon +sitko odpływowe z wyposażeniem 12

stosowania w Polsce zgodnie z aktualnie obowiązującym prawem budowlanym.

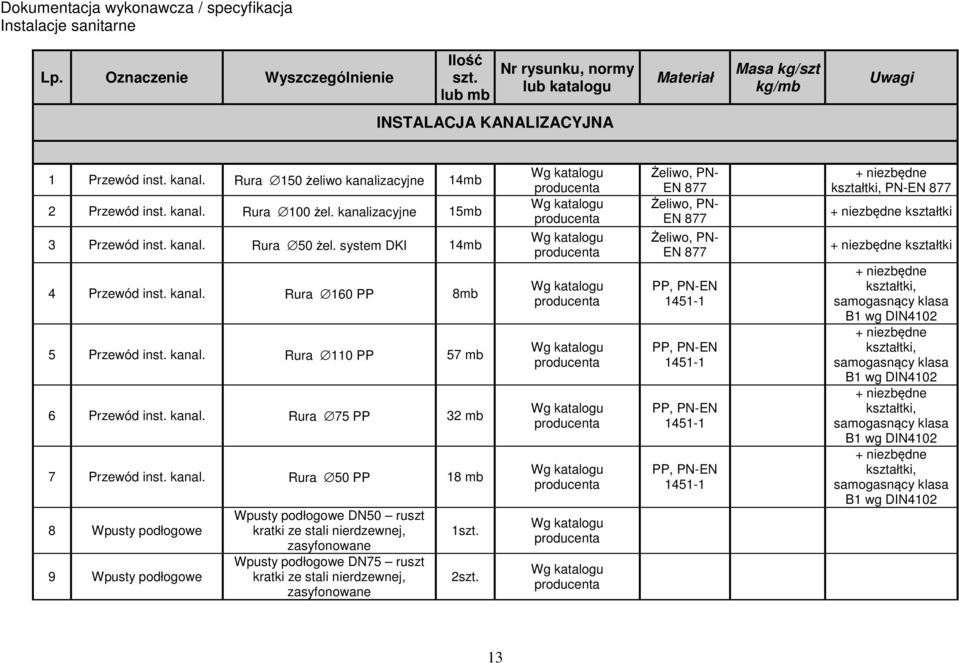

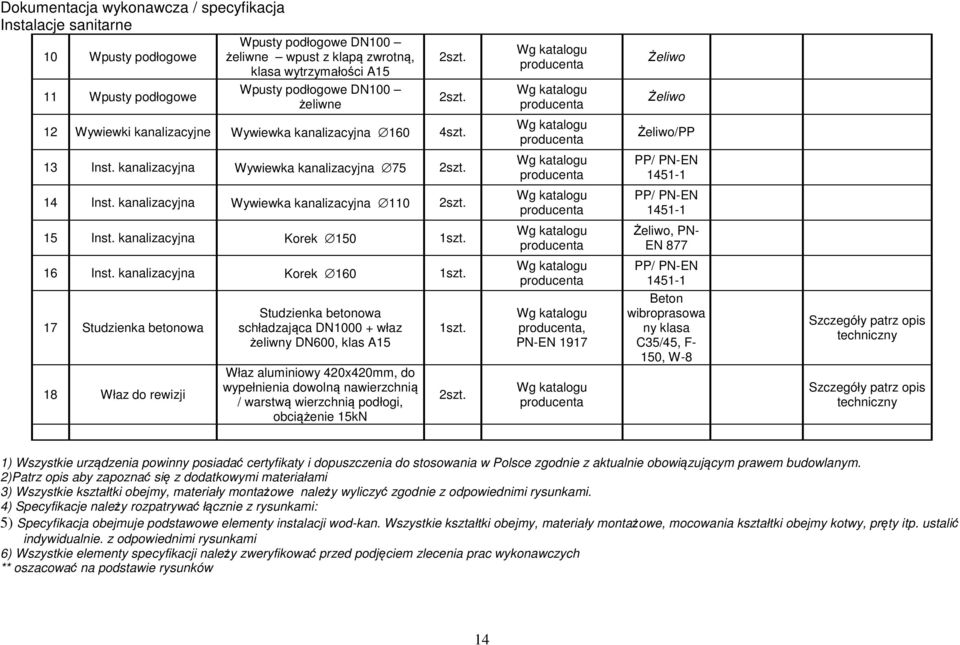

5 Lp. Oznaczenie Wyszczególnienie Ilość szt. lub mb Nr rysunku, normy lub katalogu Materiał Masa kg/szt kg/mb Uwagi INSTALACJA KANALIZACYJNA 1 Przewód inst. kanal. Rura 150 żeliwo kanalizacyjne 14mb 2 Przewód inst. kanal. Rura 100 żel. kanalizacyjne 15mb 3 Przewód inst. kanal. Rura 50 żel. system DKI 14mb 4 Przewód inst. kanal. Rura 160 PP 8mb 5 Przewód inst. kanal. Rura 110 PP 57 mb 6 Przewód inst. kanal. Rura 75 PP 32 mb 7 Przewód inst. kanal. Rura 50 PP 18 mb 8 Wpusty podłogowe 9 Wpusty podłogowe Wpusty podłogowe DN50 ruszt kratki ze stali nierdzewnej, zasyfonowane Wpusty podłogowe DN75 ruszt kratki ze stali nierdzewnej, zasyfonowane 1szt. PN- kształtki kształtki 13

kanal. Rura 110 PP 57 mb 6 Przewód inst. kanal.

6 10 Wpusty podłogowe 11 Wpusty podłogowe Wpusty podłogowe DN100 żeliwne wpust z klapą zwrotną, klasa wytrzymałości A15 Wpusty podłogowe DN100 żeliwne Żeliwo Żeliwo 12 Wywiewki kanalizacyjne Wywiewka kanalizacyjna 160 4szt. Żeliwo/PP 13 Inst. kanalizacyjna Wywiewka kanalizacyjna 75 PP/ PN-EN 14 Inst. kanalizacyjna Wywiewka kanalizacyjna 110 PP/ PN-EN 15 Inst. kanalizacyjna Korek 150 1szt. 16 Inst. kanalizacyjna Korek 160 1szt. 17 Studzienka betonowa 18 Właz do rewizji Studzienka betonowa schładzająca DN właz żeliwny DN600, klas A15 Właz aluminiowy 420x420mm, do wypełnienia dowolną nawierzchnią / warstwą wierzchnią podłogi, obciążenie 15kN 1szt., PN-EN 1917 PP/ PN-EN Beton wibroprasowa ny klasa C35/45, F- 150, W-8 Szczegóły patrz opis techniczny Szczegóły patrz opis techniczny 1) Wszystkie urządzenia powinny posiadać certyfikaty i dopuszczenia do stosowania w Polsce zgodnie z aktualnie obowiązującym prawem budowlanym. 2)Patrz opis aby zapoznać się z dodatkowymi materiałami 3) Wszystkie kształtki obejmy, materiały montażowe należy wyliczyć zgodnie z odpowiednimi rysunkami. 4) Specyfikacje należy rozpatrywać łącznie z rysunkami: 5) Specyfikacja obejmuje podstawowe elementy instalacji wod-kan. Wszystkie kształtki obejmy, materiały montażowe, mocowania kształtki obejmy kotwy, pręty itp. ustalić indywidualnie. z odpowiednimi rysunkami 6) Wszystkie elementy specyfikacji należy zweryfikować przed podjęciem zlecenia prac wykonawczych ** oszacować na podstawie rysunków 14
