1 INSTALACJE WOD-KAN i C.O. Obiekt: Adaptacja dworku w Kośminie na Centrum Społeczno-Kulturalne i Promocji Adres: Kośmin 7, Żyrzyn Inwestor: Urząd Gminy w Żyrzynie Ul. Powstania Styczniowego Żyrzyn Branża: Sanitarna Funkcja Tytuł Imię i nazwisko Nr uprawnień Data Podpis Projektant: mgr inż. Agnieszka Gajewska LUB/0178/POOS/10 Wykonał: mgr inż. Marcin Marzec

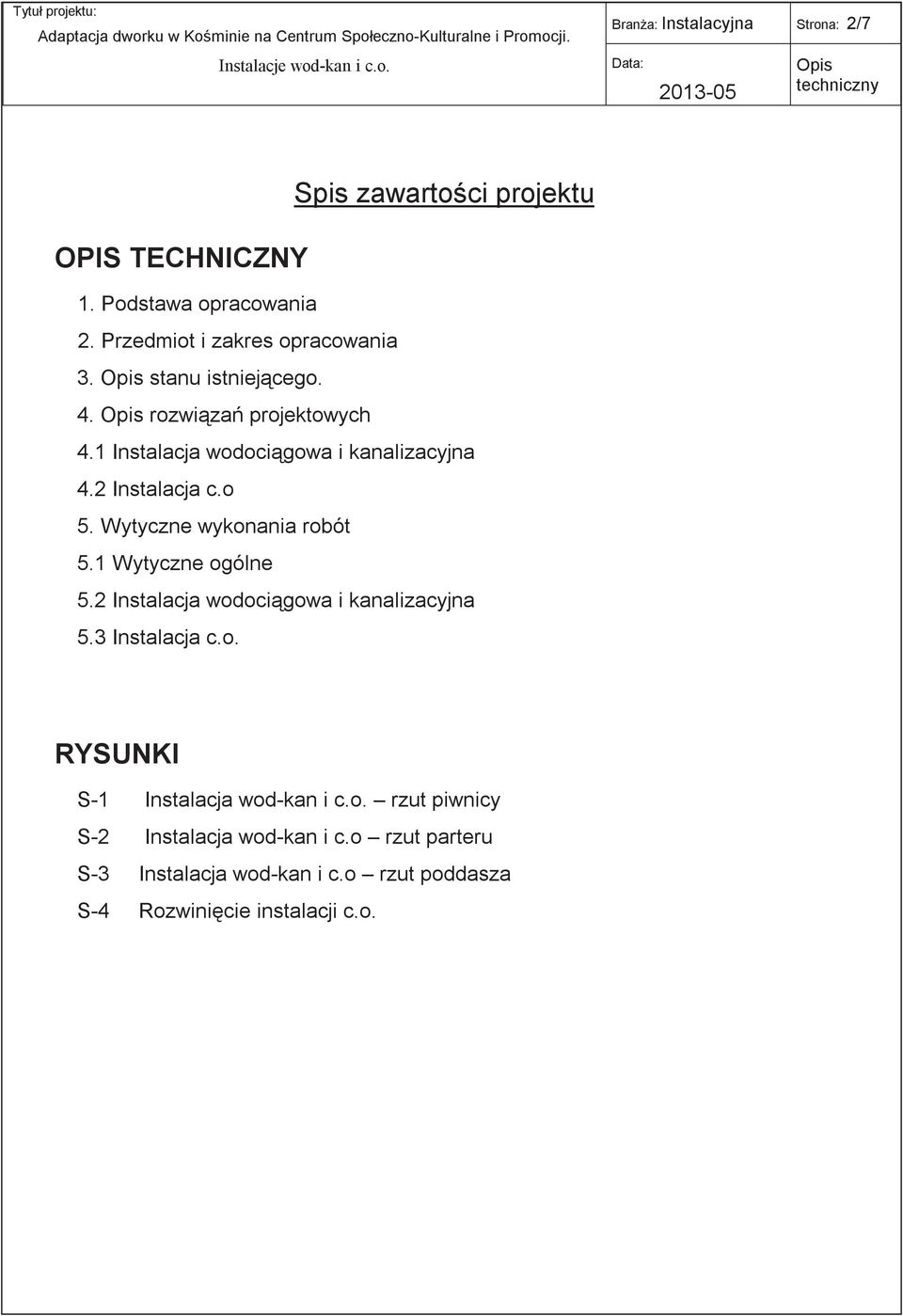

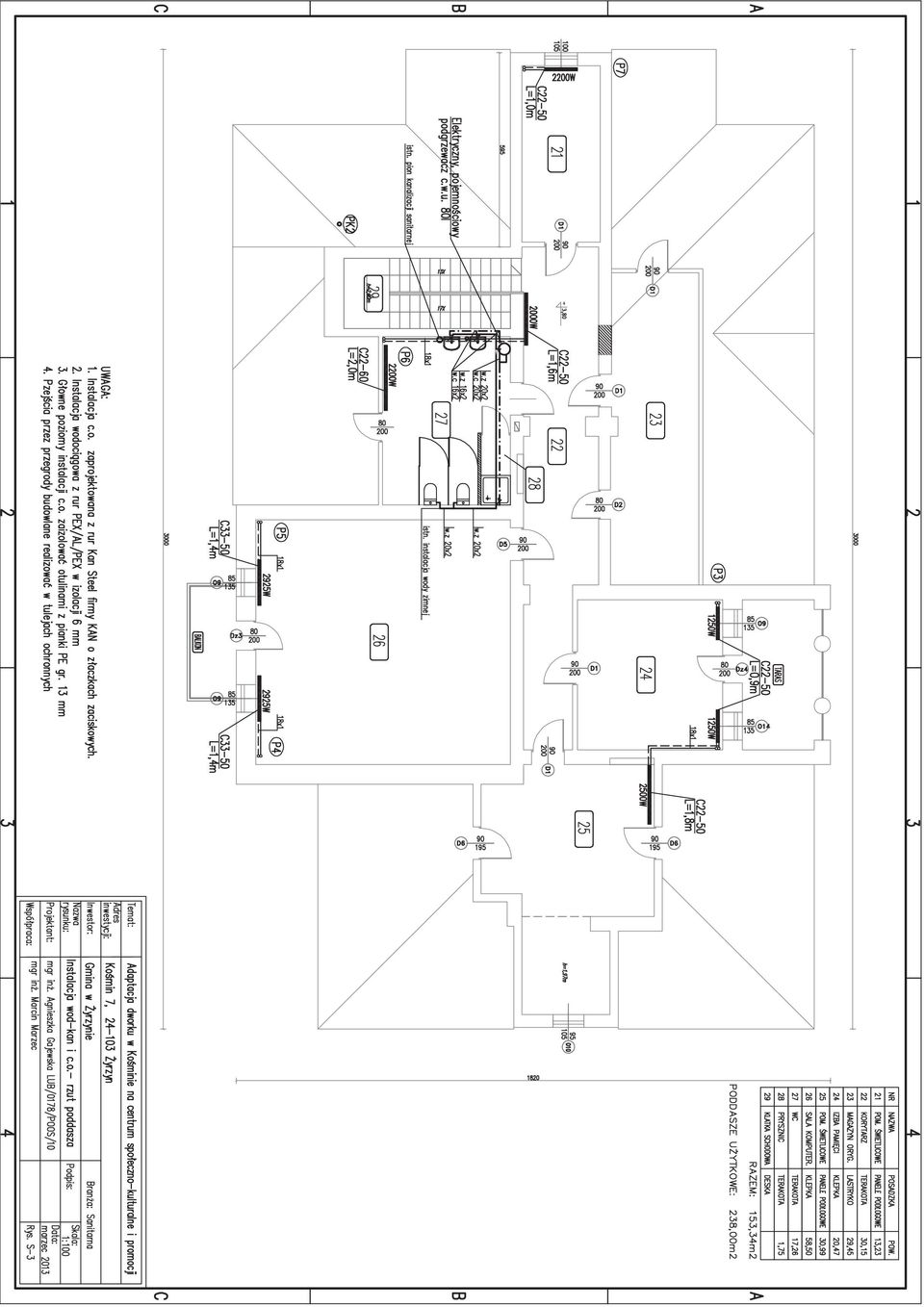

2 Branża: Instalacyjna Strona: 2/7 Spis zawartości projektu OPIS TECHNICZNY 1. Podstawa opracowania 2. Przedmiot i zakres opracowania 3. stanu istniejącego. 4. rozwiązań projektowych 4.1 Instalacja wodociągowa i kanalizacyjna 4.2 Instalacja c.o 5. Wytyczne wykonania robót 5.1 Wytyczne ogólne 5.2 Instalacja wodociągowa i kanalizacyjna 5.3 Instalacja c.o. RYSUNKI S-1 Instalacja wod-kan i c.o. rzut piwnicy S-2 Instalacja wod-kan i c.o rzut parteru S-3 Instalacja wod-kan i c.o rzut poddasza S-4 Rozwinięcie instalacji c.o.

3 Branża: Instalacyjna Strona: 3/7 Oświadczenie projektanta Oświadczam iż niniejsza dokumentacja została wykonana zgodnie z zawartą umową, zgodnie z obowiązującymi przepisami, warunkami mi oraz normami w tym zakresie i że jest kompletna z punktu widzenia celu któremu ma służyć (art.20 Ustawy Prawo Budowlane). Stanowisko Imię i nazwisko Nr uprawnień / specjalność Podpis Projektant Agnieszka Gajewska LUB/0178/POOS/10 instalacyjno -inżynieryjnej w zakresie sieci i instalacji sanitarnych

4 Branża: Instalacyjna Strona: 4/7 OPIS TECHNICZNY 1. Podstawa opracowania Podstawą opracowania projektu są: podkłady architektoniczno-budowlane; obowiązujące normy i przepisy prawne: 2. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt wykonawczy instalacji wod-kan i c.o. budynku dworku w Kośminie, które ma być adaptowane na centrum społeczno-kulturalne i promocji. Projekt zawiera rozwiązania projektowe: - dostosowania istniejącej instalacji wodociągowej i kanalizacyjnej do nowych aranżacji łazienek; - nowej wewnętrznej instalacji centralnego ogrzewania budynku; 3. stanu istniejącego Budynek w Kośminie, w którym obecnie zlokalizowana jest szkoła podstawowa jest budynkiem wolnostojącym, trzykondygnacyjnym, częściowo podpiwniczonym. Powierzchnia użytkowa budynku 624,02 m 2. Projektowany budynek położony jest w III strefie klimatycznej wg PN-82/B Ogrzewnictwo -Temperatury obliczeniowe zewnętrzne. Budynek wyposażony jest w instalacje wodociągową, kanalizacyjną i centralnego ogrzewania z kotłownią gazową z kotłem typu Vitocel 100 firmy Viessman. Instalacja centralnego ogrzewania wykonana jest z rur stalowych łączonych przez spawanie, które zasilają zamontowane grzejniki żeliwne członowe oraz grzejniki z rur ożebrowanych. W porozumieniu z inwestorem istniejąca instalacja c.o. będzie

5 Branża: Instalacyjna Strona: 5/7 zdemontowana a w jej miejsce zaprojektowano nową instalację zasilana z istniejącego kotła gazowego. Kotłownia jest granicą projektu. 4. rozwiązań projektowych 4.1 Instalacja wodociągowa i kanalizacyjna W związku ze zmianą aranżacji łazienek zlokalizowanych na parterze oraz poddaszu zadecydowano o demontażu następujących urządzeń sanitarnych wraz z armaturą: miska ustępowa wraz z płuczką 8szt, umywalka 4 szt, demontaż istniejącego, elektrycznego podgrzewacza ciepłej wody zlokalizowanego w łazience na parterze i montaż w nowym miejscu. W wyniku nowej aranżacji pomieszczeń zostało wydzielone nowe pomieszczenie WC dla przedszkolaków, w którym zaprojektowano umywalkę i miskę ustępową. Projekt przewiduje montaż w tych pomieszczeniach urządzeń sanitarnych przeznaczonych dla przedszkolaków, np. urządzenia firmy Koło lub inne równoważne. W łazience na piętrze zaprojektowano montaż: - umywalka z baterią umywalkową stojącą 2 szt, - miska ustępowa 2szt, - brodzik natryskowy z baterią - 1 szt. W łazience na parterze zaprojektowano montaż: - umywalka z baterią umywalkową stojącą 2 szt, - miska ustępowa 2szt. Projektowane przybory sanitarne na piętrze należy podłączyć do istniejących pionów kanalizacyjnych. Dla łazienki na parterze zaprojektowano dwa nowe piony kanalizacyjne, które przewidziano wentylować dachowymi rurami wywiewnymi PCV110/160, które należy wyprowadzić nad dach budynku. Projektowane piony przewidziano podłączyć do istniejącego w piwnicy prowadzonego przy stropie poziomu kanalizacyjnego odprowadzającego ścieki do istniejącego szamba.

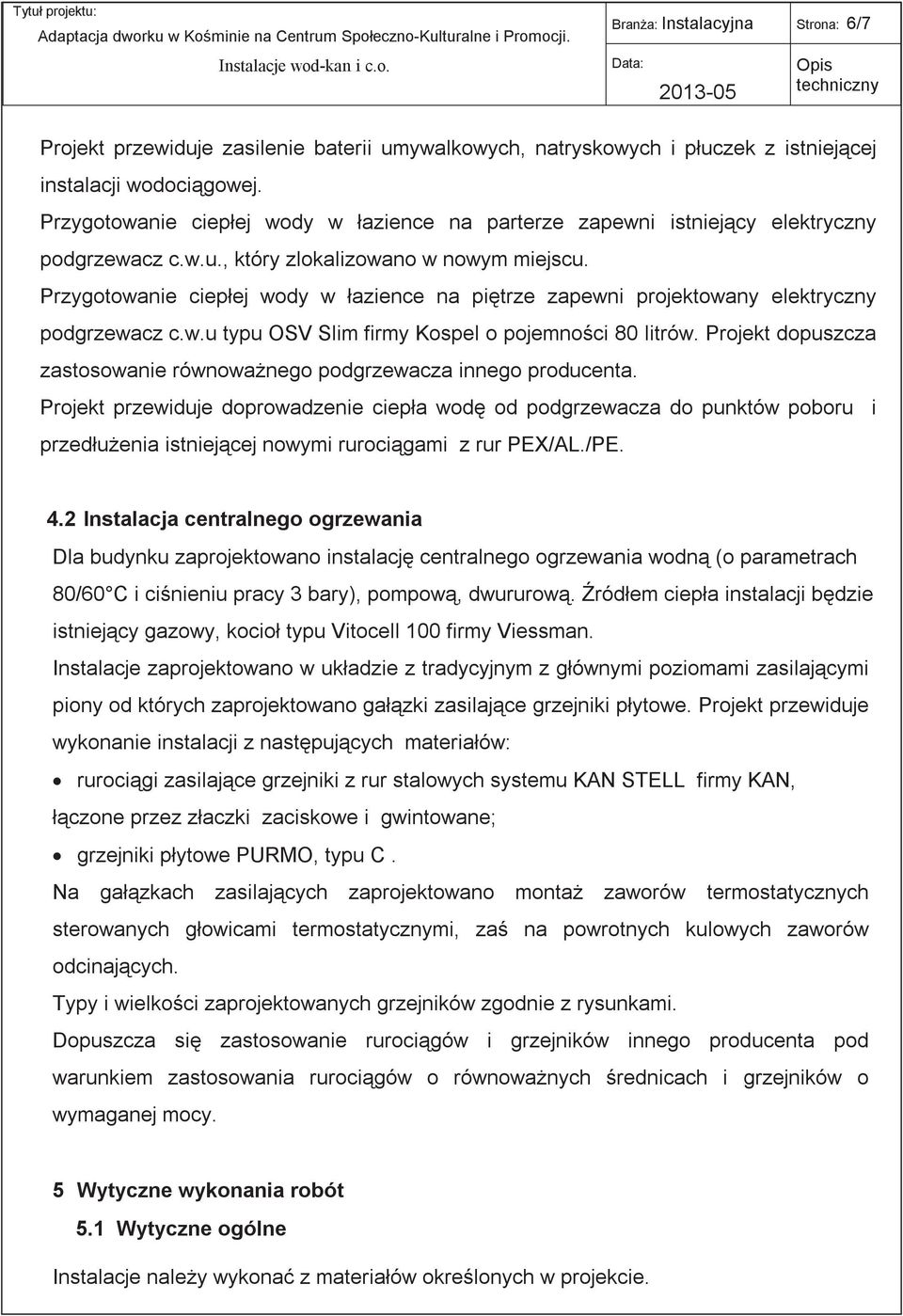

6 Branża: Instalacyjna Strona: 6/7 Projekt przewiduje zasilenie baterii umywalkowych, natryskowych i płuczek z istniejącej instalacji wodociągowej. Przygotowanie ciepłej wody w łazience na parterze zapewni istniejący elektryczny podgrzewacz c.w.u., który zlokalizowano w nowym miejscu. Przygotowanie ciepłej wody w łazience na piętrze zapewni projektowany elektryczny podgrzewacz c.w.u typu OSV Slim firmy Kospel o pojemności 80 litrów. Projekt dopuszcza zastosowanie równoważnego podgrzewacza innego producenta. Projekt przewiduje doprowadzenie ciepła wodę od podgrzewacza do punktów poboru i przedłużenia istniejącej nowymi rurociągami z rur PEX/AL./PE. 4.2 Instalacja centralnego ogrzewania Dla budynku zaprojektowano instalację centralnego ogrzewania wodną (o parametrach 80/60 C i ciśnieniu pracy 3 bary), pompową, dwururową. Źródłem ciepła instalacji będzie istniejący gazowy, kocioł typu Vitocell 100 firmy Viessman. Instalacje zaprojektowano w układzie z tradycyjnym z głównymi poziomami zasilającymi piony od których zaprojektowano gałązki zasilające grzejniki płytowe. Projekt przewiduje wykonanie instalacji z następujących materiałów: rurociągi zasilające grzejniki z rur stalowych systemu KAN STELL firmy KAN, łączone przez złaczki zaciskowe i gwintowane; grzejniki płytowe PURMO, typu C. Na gałązkach zasilających zaprojektowano montaż zaworów termostatycznych sterowanych głowicami termostatycznymi, zaś na powrotnych kulowych zaworów odcinających. Typy i wielkości zaprojektowanych grzejników zgodnie z rysunkami. Dopuszcza się zastosowanie rurociągów i grzejników innego producenta pod warunkiem zastosowania rurociągów o równoważnych średnicach i grzejników o wymaganej mocy. 5 Wytyczne wykonania robót 5.1 Wytyczne ogólne Instalacje należy wykonać z materiałów określonych w projekcie.

7 Branża: Instalacyjna Strona: 7/7 Roboty montażowe instalacji należy wykonywać zgodnie z Wymaganiami Technicznymi COBRTI INSTAL zawartymi w zeszytach poświęconych poszczególnym instalacjom, wydanym w 2003 r. 5.2 Instalacje wodociągowe i kanalizacyjne. Wykonanie instalacji, powinno odpowiadać ustaleniom zeszytu nr 7 Wymagań Technicznych COBRTI INSTAL WTWiO Instalacji wodociągowych określających: wykonywanie połączeń odległości zewnętrznej powierzchni przewodu od przegród budowlanych, odstępy między podporami przewodów (z uwzględnieniem ich materiałów) wysokość ustawienia armatury nad podłogą lub przyborem Rurociągi należy poddać próbie szczelności. Wartość ciśnienia próbnego należy przyjmować w wysokości półtora krotnego ciśnienia roboczego, lecz nie mniej niż 10 barów. Czas trwania próby po ustabilizowaniu ciśnienia pół godziny. Po próbach instalacje wodociągową należy przepłukać i poddać dezynfekcji. Rurociągi instalacji wodociągowej zaizolować otulinami z pianki PE gr. 6 mm. Wykonanie instalacji, powinno odpowiadać ustaleniom zeszytu 12 Wymagań Technicznych COBRTI INSTAL WTWiO INSTALACJI KANALIZACYJNYCH. Całość poziomów instalacji należy poddać próbie szczelności. 5.3 Instalacja c.o. Wykonanie instalacji, powinno odpowiadać ustaleniom zeszytu zeszytu nr 6 Wymagań Technicznych COBRTI INSTAL WTWiO Instalacji Ogrzewczych określających: - wykonywanie połączeń: - odległości zewnętrznej powierzchni przewodu od przegród budowlanych, - odstępy między podporami przewodów (z uwzględnieniem ich materiałów)

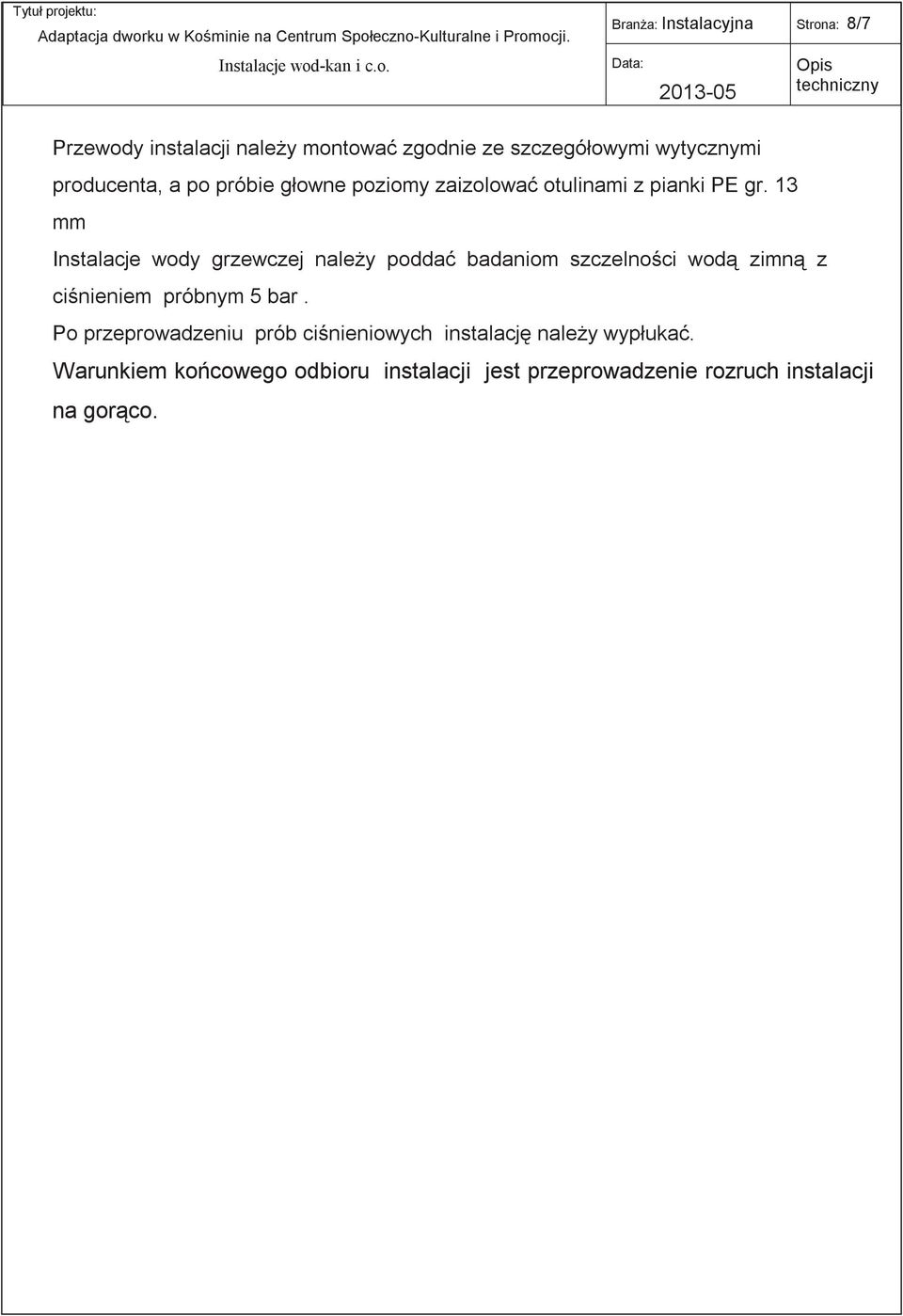

8 Branża: Instalacyjna Strona: 8/7 Przewody instalacji należy montować zgodnie ze szczegółowymi wytycznymi producenta, a po próbie głowne poziomy zaizolować otulinami z pianki PE gr. 13 mm Instalacje wody grzewczej należy poddać badaniom szczelności wodą zimną z ciśnieniem próbnym 5 bar. Po przeprowadzeniu prób ciśnieniowych instalację należy wypłukać. Warunkiem końcowego odbioru instalacji jest przeprowadzenie rozruch instalacji na gorąco.
