PROJEKT WYKONAWCZY INSTALACJI OGRZEWANIA, WENTYLACJI I KLIMATYZACJI

Transkrypt

1 BIURO PROJEKTOWE: Zgierz ul. Boya Żeleńskiego 9/32 tel REGON , NIP TEMAT: PROJEKT NOWEGO OBIEKTU PLACÓWKI TERENOWEJ KASY ROLNICZEGO UBEZPIECZENIA SPOŁECZNEGO W BRZEZINACH ADRES OBIEKTU: UL. SIENKIEWICZA BRZEZINY INWESTOR: KASA ROLNICZEGO UBEZPIECZENIA SPOŁECZNEGO ODDZIAŁ REGIONALNY W ŁODZI UL. ŻELIGOWSKIEGO 32/ ŁÓDŹ PROJEKT WYKONAWCZY INSTALACJI OGRZEWANIA, WENTYLACJI I KLIMATYZACJI PROJEKTANT: MGR INŻ. MAREK WALCZAK UPR. BUD.: LODZ/0711/PWOS/07 SPRAWDZAJĄCY: MGR INŻ. SEBASTIAN STECYK UPR. BUD.: LODZ/0432/PWOS/05 ŁÓDŹ, SIERPIEŃ 2011

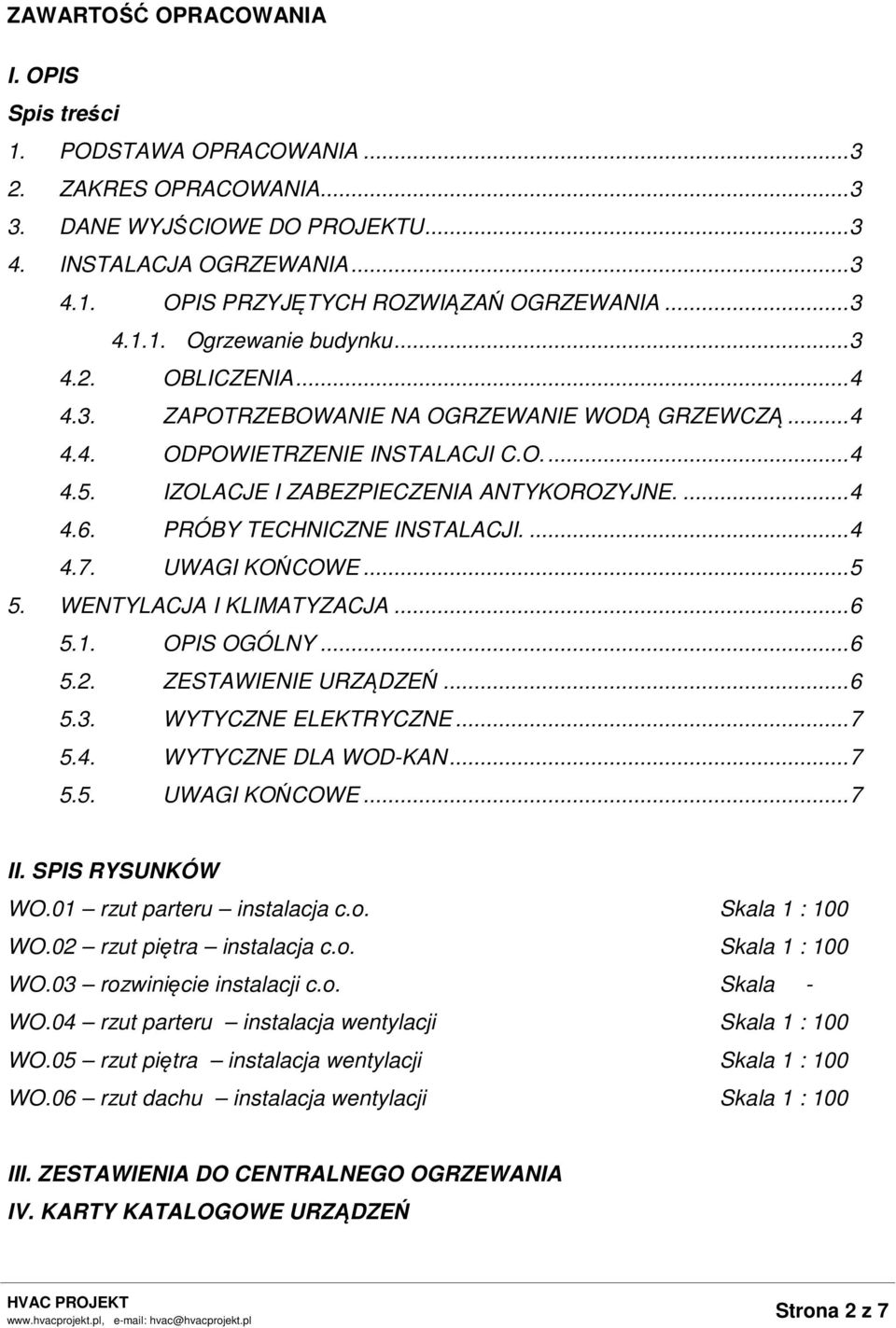

2 ZAWARTOŚĆ OPRACOWANIA I. OPIS Spis treści 1. PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA DANE WYJŚCIOWE DO PROJEKTU INSTALACJA OGRZEWANIA OPIS PRZYJĘTYCH ROZWIĄZAŃ OGRZEWANIA Ogrzewanie budynku OBLICZENIA ZAPOTRZEBOWANIE NA OGRZEWANIE WODĄ GRZEWCZĄ ODPOWIETRZENIE INSTALACJI C.O IZOLACJE I ZABEZPIECZENIA ANTYKOROZYJNE PRÓBY TECHNICZNE INSTALACJI UWAGI KOŃCOWE WENTYLACJA I KLIMATYZACJA OPIS OGÓLNY ZESTAWIENIE URZĄDZEŃ WYTYCZNE ELEKTRYCZNE WYTYCZNE DLA WOD-KAN UWAGI KOŃCOWE... 7 II. SPIS RYSUNKÓW WO.01 rzut parteru instalacja c.o. Skala 1 : 100 WO.02 rzut piętra instalacja c.o. Skala 1 : 100 WO.03 rozwinięcie instalacji c.o. Skala - WO.04 rzut parteru instalacja wentylacji Skala 1 : 100 WO.05 rzut piętra instalacja wentylacji Skala 1 : 100 WO.06 rzut dachu instalacja wentylacji Skala 1 : 100 III. ZESTAWIENIA DO CENTRALNEGO OGRZEWANIA IV. KARTY KATALOGOWE URZĄDZEŃ Strona 2 z 7

3 OPIS 1. PODSTAWA OPRACOWANIA Uzgodnienia międzybranżowe, Wytyczne inwestora, Podkłady budowlane, Aktualne przepisy i normy, 2. ZAKRES OPRACOWANIA Zakresem opracowania jest wykonanie projektu wykonawczego instalacji ogrzewania wentylacji i klimatyzacji terenowej placówki Kasy Rolniczego Ubezpieczenia Społecznego w Brzezinach przy ul. Sienkiewicza DANE WYJŚCIOWE DO PROJEKTU Wytyczne inwestora: Zasilanie instalacji centralnego ogrzewania z węzła cieplnego stanowiącego odrębne opracowanie Wszędzie gdzie to możliwe robimy wentylację grawitacyjną W pomieszczeniu serwerowni zamontować klimatyzator W pomieszczeniu składnicy akt należy zapewnić temperaturę 17-20stC oraz wilgotność na poziomie 40-55% 4. INSTALACJA OGRZEWANIA 4.1. OPIS PRZYJĘTYCH ROZWIĄZAŃ OGRZEWANIA Do ogrzewania budynku zastosowano tradycyjne ogrzewanie grzejnikami zasilanymi z lokalnego węzła cieplnego zlokalizowanego na parterze. Grzejniki zasilane będą wodą o temperaturach 80/60 o C Ogrzewanie budynku Do ogrzewania pomieszczeń w budynku biurowym zastosowano ogrzewanie wodne grzejnikami V&N COSMO T6. Grzejniki będą wyposażone w armaturę firmy Heimeier. Do regulacji hydraulicznej instalacji centralnego ogrzewania doprowadzającej wodę 80/60 C zastosowano zawory równowa żące typu STAD. Producentem tych Strona 3 z 7

4 zaworów jest firma Tour & Anderson Hydronics. Woda grzewcza z lokalnego węzła cieplnego rozprowadzona będzie na poszczególne kondygnacje z pionów biegnących w narożniku klatki schodowej. Woda zostaje doprowadzona do rozdzielaczy zlokalizowanych na ścianach przy podłodze. Z rozdzielaczy woda grzewcza doprowadzona będzie do grzejników w podłodze za pomocą rur wielowarstwowych Tece łączonych zgodnie z instrukcją producenta OBLICZENIA Obliczenia zostały wykonane programem komputerowym InstalSystem zgodnie z obowiązującymi przepisami ZAPOTRZEBOWANIE NA OGRZEWANIE WODĄ GRZEWCZĄ Zapotrzebowanie ciepła dla budynku 25kW 4.4. ODPOWIETRZENIE INSTALACJI C.O. Zaprojektowana instalacja centralnego ogrzewania będzie pracować w układzie zamkniętym z naczyniem wzbiorczym przeponowym zlokalizowanym w węźle cieplnym. Odpowietrzenie instalacji centralnego ogrzewania odbywać się będzie poprzez zamontowane odpowietrzniki grzejnikowe oraz automatyczne odpowietrzniki typu TACO z zaworem stopowym Dn15 zlokalizowane na przewodach w najwyższych punktach IZOLACJE I ZABEZPIECZENIA ANTYKOROZYJNE. Wszystkie elementy instalacji z rur stalowych po oczyszczeniu malować 2-krotnie emalią kreadurową lub inną odporną na temperaturę +90OC, średnią grubość pokrycia 90 mikronów, zgodnie z BN/ Do izolowania stosować otuliny z pianki poliuretanowej pokrytej folią PCV spełniające obowiązujące normy PRÓBY TECHNICZNE INSTALACJI. Po wykonaniu instalacji centralnego ogrzewania z rur stalowych należy wykonać próbę szczelności. Próby ciśnieniowe należy wykonywać zgodnie z PN-64/B dla poszczególnych etapów wykonywanych instalacji. Instalacje należy poddać próbie Strona 4 z 7

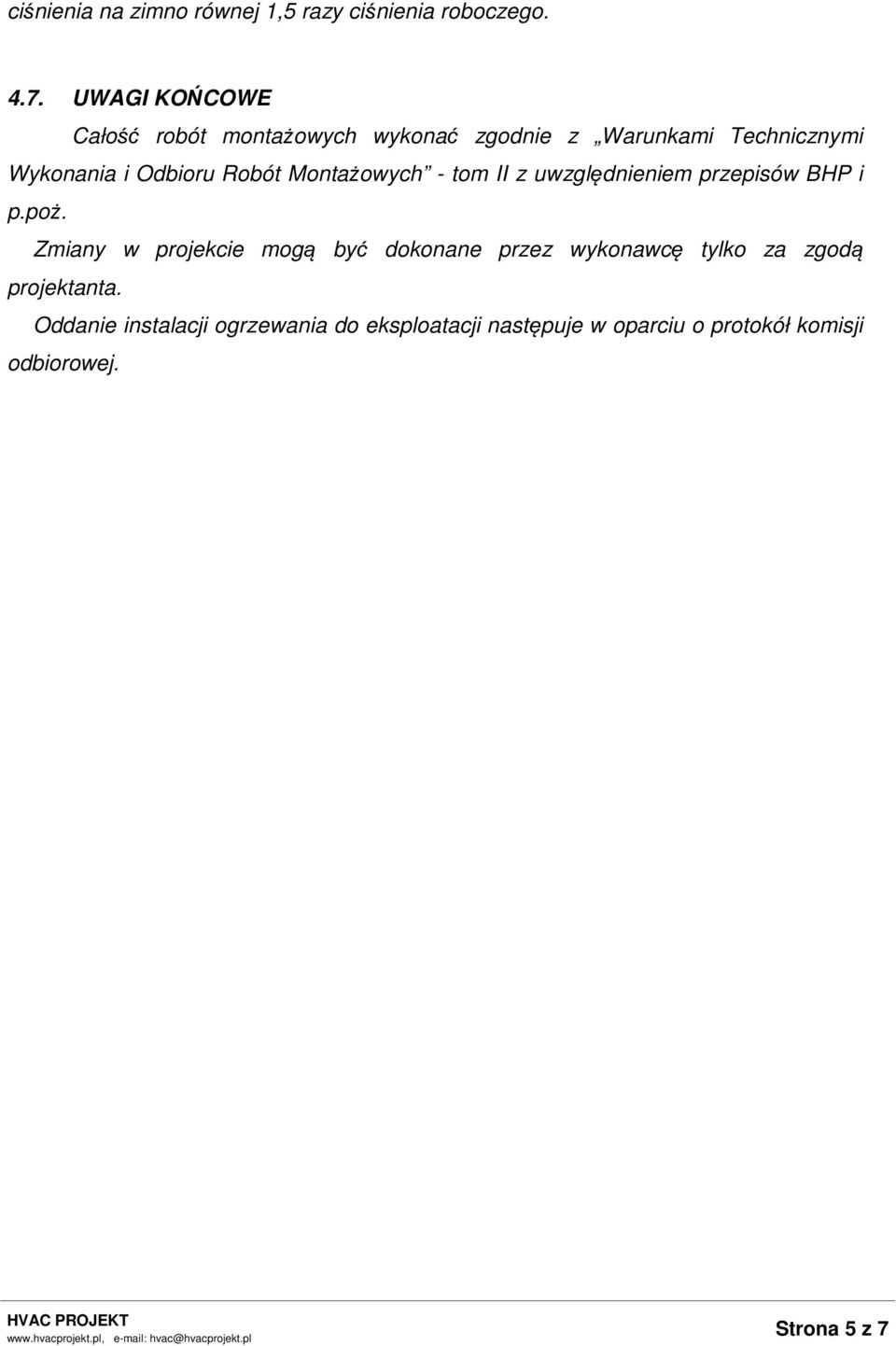

5 ciśnienia na zimno równej 1,5 razy ciśnienia roboczego UWAGI KOŃCOWE Całość robót montażowych wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Montażowych - tom II z uwzględnieniem przepisów BHP i p.poż. Zmiany w projekcie mogą być dokonane przez wykonawcę tylko za zgodą projektanta. Oddanie instalacji ogrzewania do eksploatacji następuje w oparciu o protokół komisji odbiorowej. Strona 5 z 7

6 5. WENTYLACJA I KLIMATYZACJA 5.1. OPIS OGÓLNY Wszystkie pomieszczenia (z wyjątkiem wc oraz kuchni) wentylowane będą za pomocą wentylacji grawitacyjnej. Jedynym wyjątkiem będą pomieszczenia WC oraz kuchni w których zastosowano wentylatorki łazienkowe wspomagające wentylację grawitacyjną. Do wentylacji pomieszczeń WC przyjęto powietrze w ilości minimum 25m 3 /h na pisuar oraz 50m 3 /h na miskę ustępową. Takie ilości powietrza są zgodne z obowiązującymi normami. Uzupełnienie powietrza kratką w drzwiach. Do wentylacji pomieszczenia kuchni zastosowano wentylator łazienkowy który zapewnia 2 krotną wymianę powietrza w ciągu godziny co spełnia obowiązujące normy. Uzupełnienie powietrza kratką w drzwiach. W pomieszczeniu serwerowni zamontowany będzie klimatyzator inverterowy o mocy chłodniczej 8kW który odbierze zyski ciepła z pomieszczenia. Skropliny włączyć do w tym celu doprowadzonej kanalizacji sanitarnej. Włączenie skroplin do kanalizacji należy wykonać poprzez syfon z zachowaniem pustki powietrznej. W pomieszczeniu składnicy akt zamontowany będzie klimatyzator inverterowy o mocy chłodniczej 3,4kW który odbierze zyski ciepła z pomieszczenia. Skropliny włączyć do w tym celu doprowadzonej kanalizacji sanitarnej. Włączenie skroplin do kanalizacji należy wykonać poprzez syfon z zachowaniem pustki powietrznej. W tym pomieszczeniu dodatkowo zamontowany będzie nawilżacz parowy umożliwiający utrzymanie wilgotności w pomieszczeniu na właściwym poziomie ZESTAWIENIE URZĄDZEŃ 1. Klimatyzator: Fujitsu ASYG30LF/AOYG30LF 1 komplet 2. Klimatyzator: Fujitsu ASYG12LE/AOYG12LE 1 komplet 3. Nawilżacz parowy: CondAir Swegon CP3mini PR2, 1 x RCC 1 komplet 4. Wentylator łazienkowy: Venture Industries Silent 100 5szt. Strona 6 z 7

7 5.3. WYTYCZNE ELEKTRYCZNE Do wszystkich urządzeń elektrycznych należy doprowadzić zasilanie elektryczne WYTYCZNE DLA WOD-KAN Do obu klimatyzatorów należy doprowadzić podejście kanalizacyjne o min. średnicy PVC32. Dodatkowo do nawilżacza parowego w pomieszczeniu składnicy akt należy doprowadzić podejście kanalizacyjne odporne na chwilowy zrzut kondensatu wodnego o temp. sięgającej 100stC. Minimalna średnica wewnętrzna podejścia to 40mm. Oprócz podejścia do nawilżacza należy dodatkowo doprowadzić zimną wodę pitną ½ UWAGI KOŃCOWE Całość robót montażowych wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Montażowych - tom II z uwzględnieniem przepisów BHP i p.poż. Strona 7 z 7
