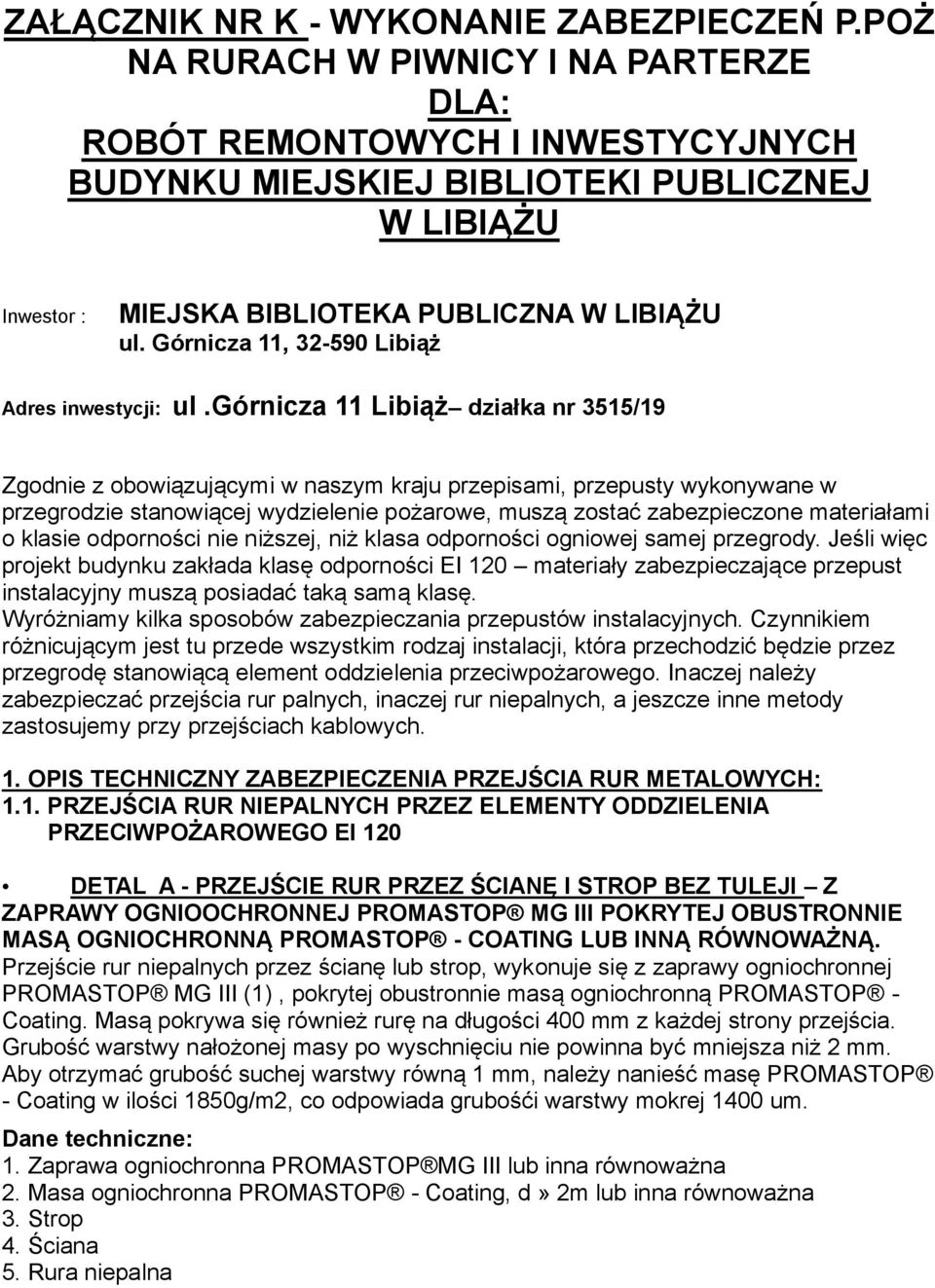

1 ZAŁĄCZNIK NR K - WYKONANIE ZABEZPIECZEŃ P.POŻ NA RURACH W PIWNICY I NA PARTERZE DLA: ROBÓT REMONTOWYCH I INWESTYCYJNYCH BUDYNKU MIEJSKIEJ BIBLIOTEKI PUBLICZNEJ W LIBIĄŻU Inwestor : MIEJSKA BIBLIOTEKA PUBLICZNA W LIBIĄŻU ul. Górnicza 11, Libiąż Adres inwestycji: ul.górnicza 11 Libiąż działka nr 3515/19 Zgodnie z obowiązującymi w naszym kraju przepisami, przepusty wykonywane w przegrodzie stanowiącej wydzielenie pożarowe, muszą zostać zabezpieczone materiałami o klasie odporności nie niższej, niż klasa odporności ogniowej samej przegrody. Jeśli więc projekt budynku zakłada klasę odporności EI 120 materiały zabezpieczające przepust instalacyjny muszą posiadać taką samą klasę. Wyróżniamy kilka sposobów zabezpieczania przepustów instalacyjnych. Czynnikiem różnicującym jest tu przede wszystkim rodzaj instalacji, która przechodzić będzie przez przegrodę stanowiącą element oddzielenia przeciwpożarowego. Inaczej należy zabezpieczać przejścia rur palnych, inaczej rur niepalnych, a jeszcze inne metody zastosujemy przy przejściach kablowych. 1. OPIS TECHNICZNY ZABEZPIECZENIA PRZEJŚCIA RUR METALOWYCH: 1.1. PRZEJŚCIA RUR NIEPALNYCH PRZEZ ELEMENTY ODDZIELENIA PRZECIWPOŻAROWEGO EI 120 DETAL A - PRZEJŚCIE RUR PRZEZ ŚCIANĘ I STROP BEZ TULEJI Z ZAPRAWY OGNIOOCHRONNEJ PROMASTOP MG III POKRYTEJ OBUSTRONNIE MASĄ OGNIOCHRONNĄ PROMASTOP - COATING LUB INNĄ RÓWNOWAŻNĄ. Przejście rur niepalnych przez ścianę lub strop, wykonuje się z zaprawy ogniochronnej PROMASTOP MG III (1), pokrytej obustronnie masą ogniochronną PROMASTOP - Coating. Masą pokrywa się również rurę na długości 400 mm z każdej strony przejścia. Grubość warstwy nałożonej masy po wyschnięciu nie powinna być mniejsza niż 2 mm. Aby otrzymać grubość suchej warstwy równą 1 mm, należy nanieść masę PROMASTOP - Coating w ilości 1850g/m2, co odpowiada grubośći warstwy mokrej 1400 um. Dane techniczne: 1. Zaprawa ogniochronna PROMASTOP MG III lub inna równoważna 2. Masa ogniochronna PROMASTOP - Coating, d» 2m lub inna równoważna 3. Strop 4. Ściana 5. Rura niepalna

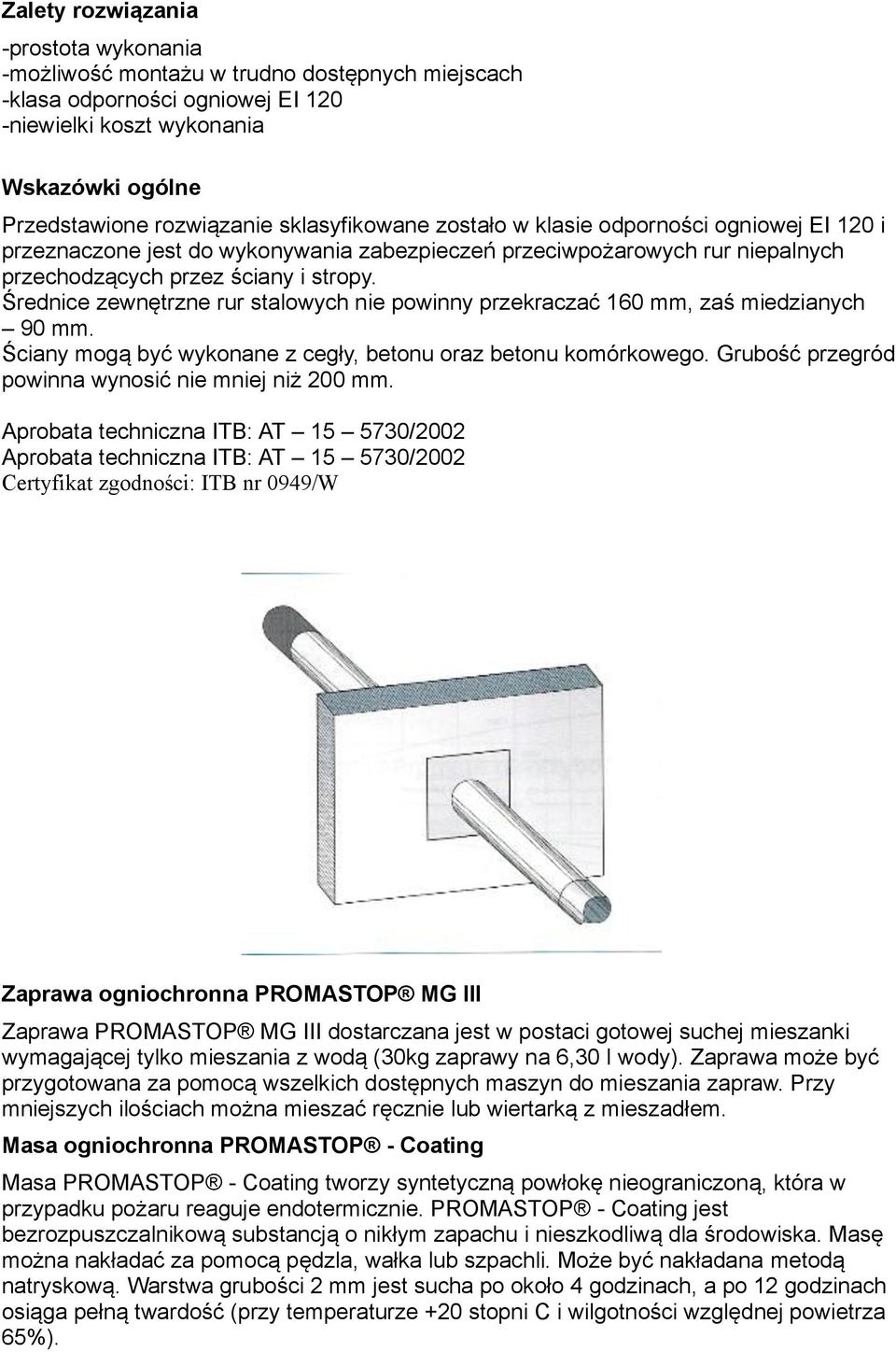

2 Zalety rozwiązania -prostota wykonania -możliwość montażu w trudno dostępnych miejscach -klasa odporności ogniowej EI 120 -niewielki koszt wykonania Wskazówki ogólne Przedstawione rozwiązanie sklasyfikowane zostało w klasie odporności ogniowej EI 120 i przeznaczone jest do wykonywania zabezpieczeń przeciwpożarowych rur niepalnych przechodzących przez ściany i stropy. Średnice zewnętrzne rur stalowych nie powinny przekraczać 160 mm, zaś miedzianych 90 mm. Ściany mogą być wykonane z cegły, betonu oraz betonu komórkowego. Grubość przegród powinna wynosić nie mniej niż 200 mm. Aprobata techniczna ITB: AT /2002 Aprobata techniczna ITB: AT /2002 Certyfikat zgodności: ITB nr 0949/W Zaprawa ogniochronna PROMASTOP MG III Zaprawa PROMASTOP MG III dostarczana jest w postaci gotowej suchej mieszanki wymagającej tylko mieszania z wodą (30kg zaprawy na 6,30 l wody). Zaprawa może być przygotowana za pomocą wszelkich dostępnych maszyn do mieszania zapraw. Przy mniejszych ilościach można mieszać ręcznie lub wiertarką z mieszadłem. Masa ogniochronna PROMASTOP - Coating Masa PROMASTOP - Coating tworzy syntetyczną powłokę nieograniczoną, która w przypadku pożaru reaguje endotermicznie. PROMASTOP - Coating jest bezrozpuszczalnikową substancją o nikłym zapachu i nieszkodliwą dla środowiska. Masę można nakładać za pomocą pędzla, wałka lub szpachli. Może być nakładana metodą natryskową. Warstwa grubości 2 mm jest sucha po około 4 godzinach, a po 12 godzinach osiąga pełną twardość (przy temperaturze +20 stopni C i wilgotności względnej powietrza 65%).

3

4 DETAL B - PRZEJŚCIE RUR PRZEZ ŚCIANĘ I STROP Z TULEJAMI. Dla rur niepalnych z tulejami przestrzeń pomiedzy rurą, a tuleją uzupełnić pianką ognioochronną Pyroplex lub inną równoważną. Pianka ogniochronna Pyroplex. Pianka Pyroplex jest mieszaniną substancji poliuretanowej z ogniochronnymi i spieniającymi związkami chemicznymi, dostarczana w pojemnikach ciśnieniowych o pojemności 750 ml. W trakcie aplikacji pianka powiększa swą objętość 40 - krotnie i twardnieje dzięki absorpcji wilgoci z powietrza lub wilgotnych ścianek. Z jednego opakowania można uzyskać ok. 0,03 m3 (30 dm3) utwardzonej pianki. Pianka Pyroplex jest przeznaczona do wykonywania zabezpieczeń ogniochronnych i uszczelniania: szczelin dylatacji w przegrodach budowlanych, stanowiących oddzielenia przeciwpożarowe. Idealnie nadaje się do wypełniania dużych, nieregularnych i trudnych do wypełnienia szczelin, zwiększając swą objętość, wypełni je całkowicie. Pianka może być stosowana w szczeliny pomiędzy powierzchniami wykonanymi ze stali, drewna, płyty gipsowo - kartonowej, cegły ceramicznej, zaprawy mineralnej, z wysoko udarowego PVC itp. Klasa odporności ogniowej EI OPIS TECHNICZNY PRZEJŚCIA RUR Z TWORZYW SZTUCZNYCH 2.1. PRZEJŚCIA RUR INSTALACYJNYCH - PRODUKT PROMASTOP -UNICOLLAR LUB INNY RÓWNOWAŻNY. ZALETY WYROBU - bezproblemowe przycięcie kołnierza dla każdej średnicy - montaż na zewnątrz lub wewnątrz przegrody - szybki montaż - stosowanie do wiązki rur ZASTOSOWANIE Kolnierze mogą byc stosowane dla rur z tworzyw sztucznych (PCV, PVC -C, PVC - U, PVC-HI, PP, PB, PE, PE - X, PE -HC, PE -X/AI/PE - X ) o średnicach nie większych niż 200 mm oraz rur stalowych i żeliwnych w izolacji z syntetycznego kauczuku o średnicach nie większych niż 110 mm ( grubość izolacji do 42,5 mm ) Grubości przegrody, przez które przeprowadza się instalacje, powinny być nie mniejsze, niż : mm - ściany betonowe mm - ściany z cegły pełnej i betonu komórkowego mm - stropy

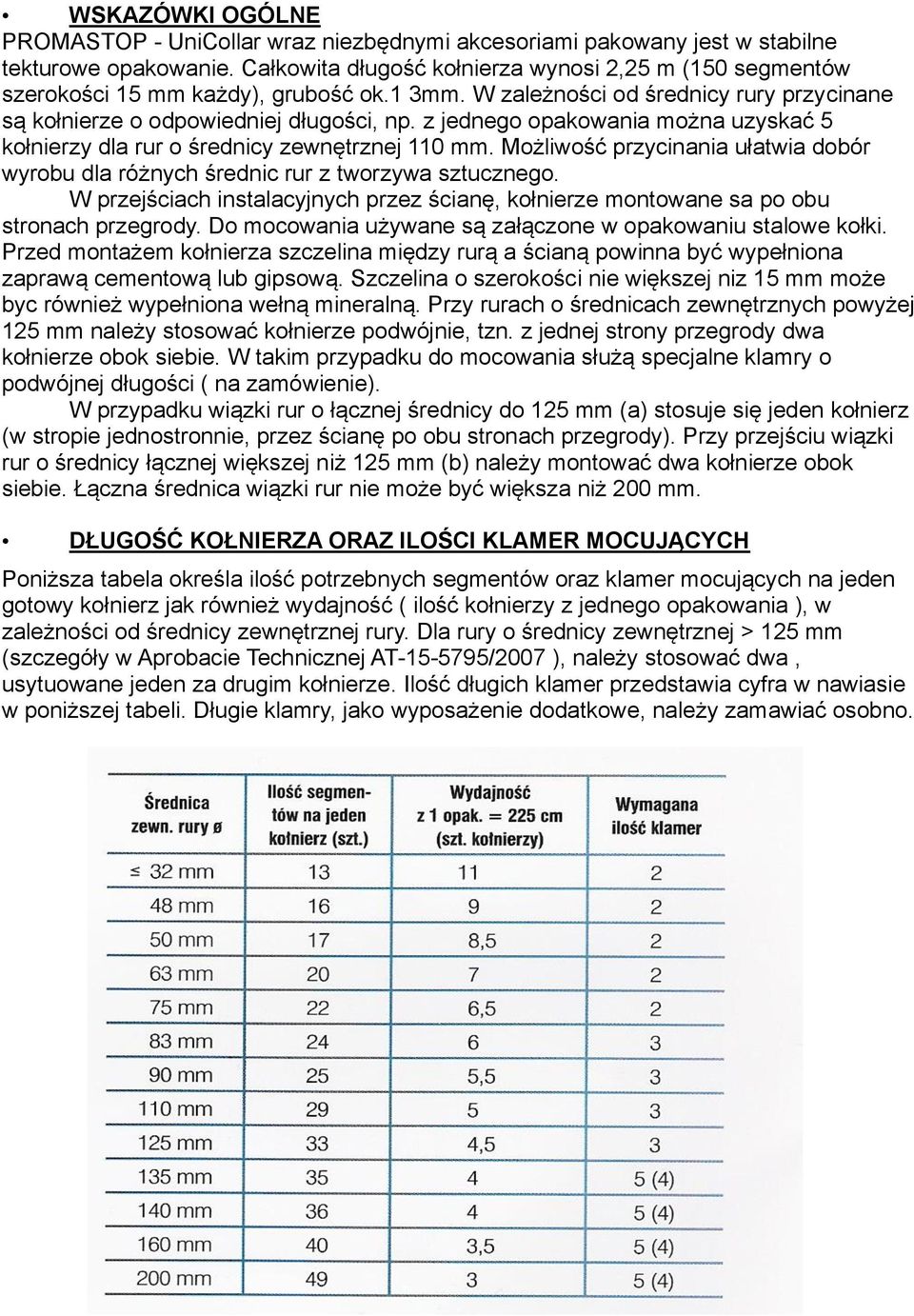

5 WSKAZÓWKI OGÓLNE PROMASTOP - UniCollar wraz niezbędnymi akcesoriami pakowany jest w stabilne tekturowe opakowanie. Całkowita długość kołnierza wynosi 2,25 m (150 segmentów szerokości 15 mm każdy), grubość ok.1 3mm. W zależności od średnicy rury przycinane są kołnierze o odpowiedniej długości, np. z jednego opakowania można uzyskać 5 kołnierzy dla rur o średnicy zewnętrznej 110 mm. Możliwość przycinania ułatwia dobór wyrobu dla różnych średnic rur z tworzywa sztucznego. W przejściach instalacyjnych przez ścianę, kołnierze montowane sa po obu stronach przegrody. Do mocowania używane są załączone w opakowaniu stalowe kołki. Przed montażem kołnierza szczelina między rurą a ścianą powinna być wypełniona zaprawą cementową lub gipsową. Szczelina o szerokości nie większej niz 15 mm może byc również wypełniona wełną mineralną. Przy rurach o średnicach zewnętrznych powyżej 125 mm należy stosować kołnierze podwójnie, tzn. z jednej strony przegrody dwa kołnierze obok siebie. W takim przypadku do mocowania służą specjalne klamry o podwójnej długości ( na zamówienie). W przypadku wiązki rur o łącznej średnicy do 125 mm (a) stosuje się jeden kołnierz (w stropie jednostronnie, przez ścianę po obu stronach przegrody). Przy przejściu wiązki rur o średnicy łącznej większej niż 125 mm (b) należy montować dwa kołnierze obok siebie. Łączna średnica wiązki rur nie może być większa niż 200 mm. DŁUGOŚĆ KOŁNIERZA ORAZ ILOŚCI KLAMER MOCUJĄCYCH Poniższa tabela określa ilość potrzebnych segmentów oraz klamer mocujących na jeden gotowy kołnierz jak również wydajność ( ilość kołnierzy z jednego opakowania ), w zależności od średnicy zewnętrznej rury. Dla rury o średnicy zewnętrznej > 125 mm (szczegóły w Aprobacie Technicznej AT /2007 ), należy stosować dwa, usytuowane jeden za drugim kołnierze. Ilość długich klamer przedstawia cyfra w nawiasie w poniższej tabeli. Długie klamry, jako wyposażenie dodatkowe, należy zamawiać osobno.

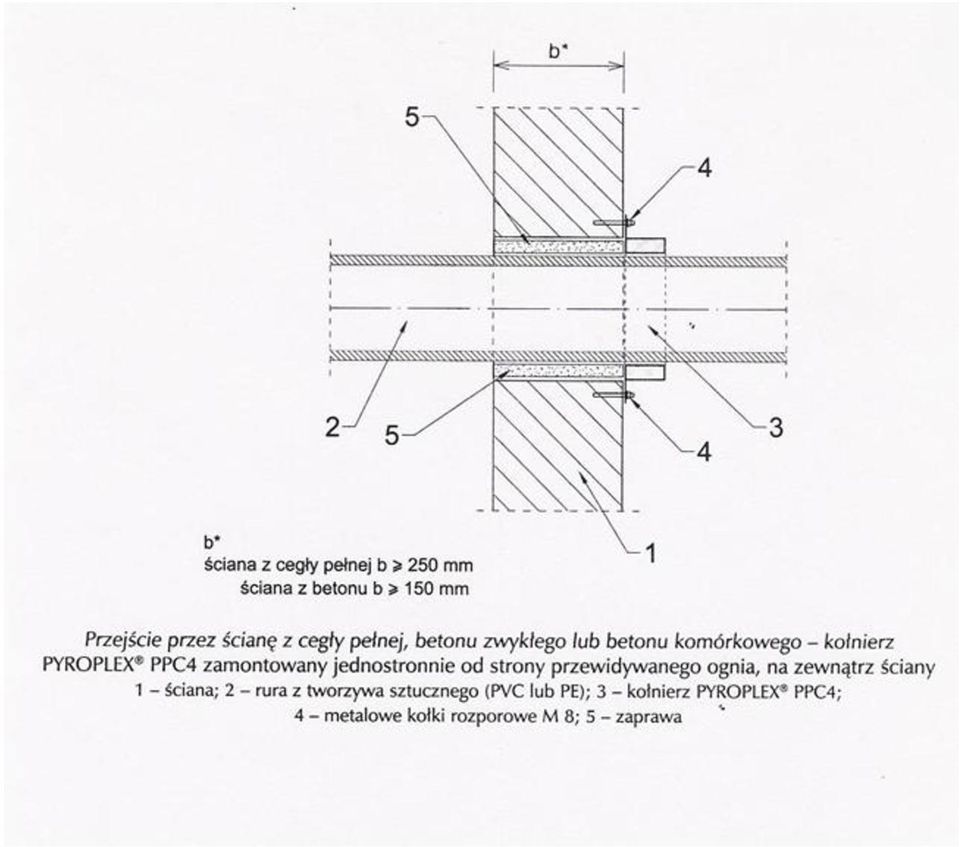

6 KOŁNIERZE OGNIOCHRONNE PYROPLEX-PPC4 - POSADOWIENIE KOŁNIERZA 1.Ściany- należy umieścić kołnierz po tej stronie ściany, kóra narażona jest jest na działanie ognia. 2.Jeżeli kierunek rozprzestrzeniania sią ognia nie jest znany, należy zamocować kołnierze po obydwu stronach ściany. 3.Stropy- należy umieścić kołnierz wyłącznie od dolnej strony.

7
