1 PROJEKT BUDOWLANY WYKONAWCZY ADAPTACJA POMIESZCZEŃ POBIERANIA POSIŁKÓW I SZATNIOWYCH NA ZMYWALNIE POJEMNIKÓW ZEWNĘTRZNYCH BRANŻA: ADRES INWESTYCJI: INWESTOR : Wod-kan i centralne ogrzewanie CPV Morawica ul. Spacerowa Morawica WOJEWÓDZKI SPECJALISTYCZNY SZPITAL DLA NERWOWO I PSYCHICZNIE CHORYCH W MORAWICY OPRACOWAŁ: Stanisław Pierog 429/59 PODPIS DATA : Luty 2006

2 OPRACOWANIE ZAWIERA A. Część ogólna B. Opis techniczny C. Załączniki D. Rysunki 1. Rzut parteru skala 1 : 50 rys. nr 1 2. Rzut piwnicy skala 1 : 50 rys. nr 2 3. Instalacja w.z. i w.c. - rozwiniecie skala 1 : 50 rys. nr 3 4. Kanalizacja - rozwinięcie skala 1 : 50 rys. nr 4 2

3 A.CZĘŚĆ OGÓLNA 1. Podstawa opracowania 1. Zlecenie inwestora. 2. Projekt technologiczny opracowany przez mgr inż. Krzysiek Rafał. 3. Projekt architektoniczny. 4. Projekt budowlany Remontu i Modernizacji Kuchni Szpitalnej, instalacje c.o. c.t. wod-kan, pary technologicznej opracowany przez mgr. Inż. Irena Józefowicz, październik 1997r. 5. Aktualne przepisy i normy: - PN-92/B Instalacje kanalizacyjne. Wymagania w projektowaniu; - PN-92/B Instalacje wodociągowe. Wymagania w projektowaniu - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 z 2002r., poz. 690 z późn. zmianami), 2. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt wykonawczy instalacji wod-kan dla pomieszczeń zaplecza kuchni szpitalnej (pomieszczenie wydawania posiłków na oddział, pomieszczenie suszenia pojemników, pomieszczenie mycia pojemników, pomieszczenie pobierania posiłków) zlokalizowanej w Morawicy przy ul. Spacerowej 5. 3

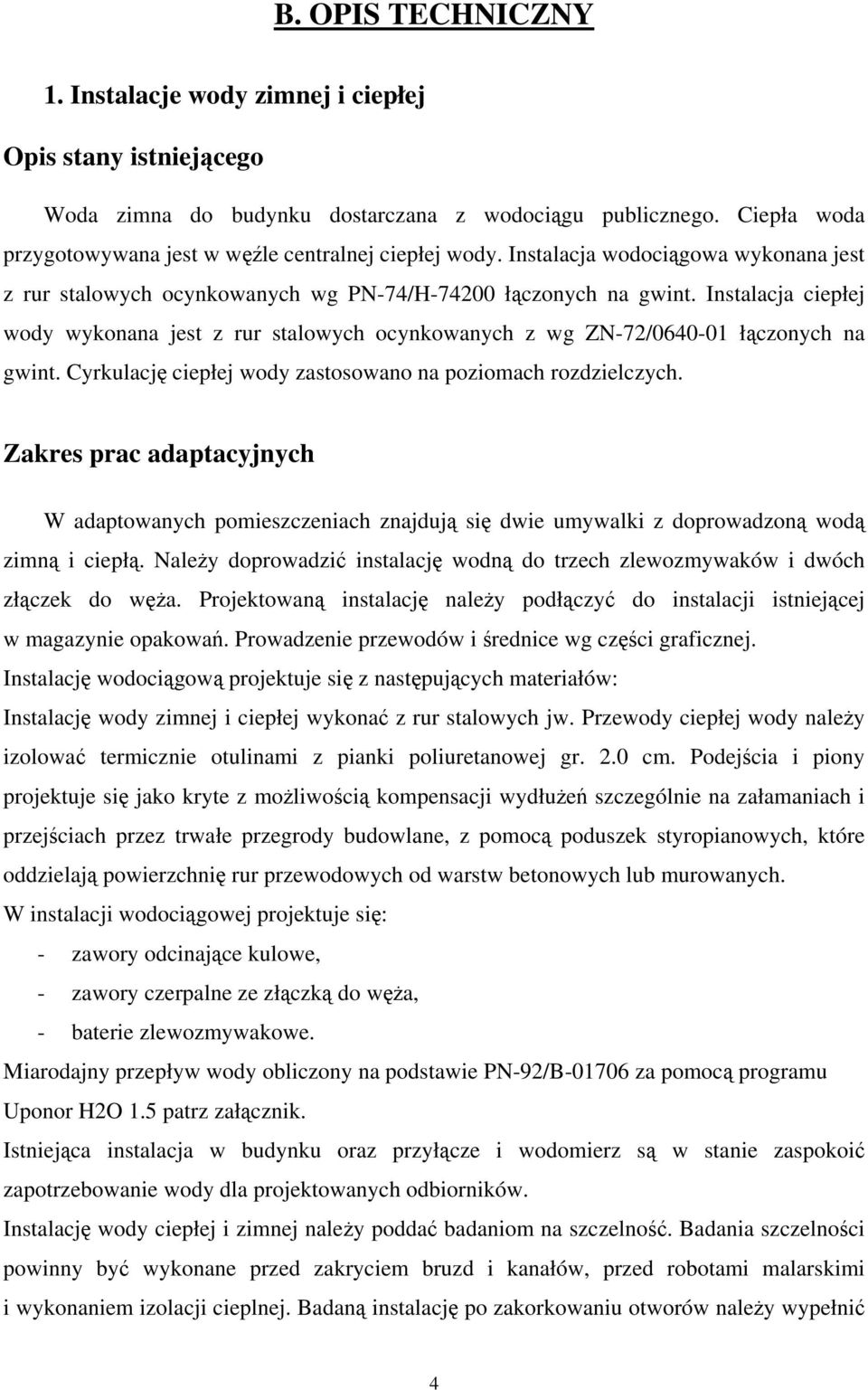

4 B. OPIS TECHNICZNY 1. Instalacje wody zimnej i ciepłej Opis stany istniejącego Woda zimna do budynku dostarczana z wodociągu publicznego. Ciepła woda przygotowywana jest w węźle centralnej ciepłej wody. Instalacja wodociągowa wykonana jest z rur stalowych ocynkowanych wg PN-74/H łączonych na gwint. Instalacja ciepłej wody wykonana jest z rur stalowych ocynkowanych z wg ZN-72/ łączonych na gwint. Cyrkulację ciepłej wody zastosowano na poziomach rozdzielczych. Zakres prac adaptacyjnych W adaptowanych pomieszczeniach znajdują się dwie umywalki z doprowadzoną wodą zimną i ciepłą. Należy doprowadzić instalację wodną do trzech zlewozmywaków i dwóch złączek do węża. Projektowaną instalację należy podłączyć do instalacji istniejącej w magazynie opakowań. Prowadzenie przewodów i średnice wg części graficznej. Instalację wodociągową projektuje się z następujących materiałów: Instalację wody zimnej i ciepłej wykonać z rur stalowych jw. Przewody ciepłej wody należy izolować termicznie otulinami z pianki poliuretanowej gr. 2.0 cm. Podejścia i piony projektuje się jako kryte z możliwością kompensacji wydłużeń szczególnie na załamaniach i przejściach przez trwałe przegrody budowlane, z pomocą poduszek styropianowych, które oddzielają powierzchnię rur przewodowych od warstw betonowych lub murowanych. W instalacji wodociągowej projektuje się: - zawory odcinające kulowe, - zawory czerpalne ze złączką do węża, - baterie zlewozmywakowe. Miarodajny przepływ wody obliczony na podstawie PN-92/B za pomocą programu Uponor H2O 1.5 patrz załącznik. Istniejąca instalacja w budynku oraz przyłącze i wodomierz są w stanie zaspokoić zapotrzebowanie wody dla projektowanych odbiorników. Instalację wody ciepłej i zimnej należy poddać badaniom na szczelność. Badania szczelności powinny być wykonane przed zakryciem bruzd i kanałów, przed robotami malarskimi i wykonaniem izolacji cieplnej. Badaną instalację po zakorkowaniu otworów należy wypełnić 4

5 wodą wodociągową, dokładnie odpowietrzając instalację. Po napełnieniu należy prowadzić kontrolę całej instalacji, zwracają uwagę, czy połączenia przewodów i armatury są szczelne. Po stwierdzeniu szczelności należy instalację poddać próbie podwyższonego ciśnienia. Badanie instalacji ciepłej wody należy poddać dodatkowo próbie szczelności przy temperaturze wody 55 C. Podczas drugiej próby należy sprawdzić zachowanie się wydłużek, punktów stałych i przesuwnych. Próbę szczelności na gorąco przeprowadza się na ciśnienie wodociągowe. Całość robót należy wykonać zgodnie z Warunkami technicznymi wykonania robót budowlano montażowych część II Instalacje sanitarne i przemysłowe 2. Instalacja kanalizacji sanitarnej Opis stany istniejącego W budynku występuje podział instalacji kanalizacyjnej na sanitarną i technologiczną. Istniejące odpływy z umywalek podłączone są do kanalizacji sanitarnej. Instalacja wykonana jest z rur PVC. Zakres prac adaptacyjnych Projektuje się trzy podejścia pod zlewozmywaki i trzy wpusty podłogowe odprowadzenie nieczystości do kanalizacji technologicznej, do istniejącego pionu K1. Ze względu na odległość przyborów sanitarnych od istniejącego pionu projektuje się dodatkowy pion K2 F75 który należy zakończyć rurą wywiewną ponad dachem. Poziomy kanalizacyjne zaprojektowane z rur PVC F110, 50 zostaną podłączone do pionu kanalizacyjnego K1. Rury łączone za pomocą połączeń kielichowych z uszczelką gumową. Instalacje należy prowadzić po ścianach budynku. Instalację kanalizacji sanitarnej wykonać z rur i kształtek PVC produkcji WAVIN Metalplast Buk. Całość robót należy wykonać zgodnie z Warunkami technicznymi wykonania robót budowlano montażowych część II Instalacje sanitarne i przemysłowe 5

6 3. Instalacja centralnego ogrzewania Opis stany istniejącego W budynku znajduje się instalacja centralnego ogrzewania zasilana z kotłowni szpitalnej poprzez sieć zdalczynną niskoparametrową 90/70 o C. W pomieszczeniach znajdują się grzejniki żeliwne z zaworami termostatycznymi. Instalację wykonano z rur stalowych łączonych za pomocą spawania gazowego. Zakres prac adaptacyjnych Projektuje się przesunięcie grzejnika w pomieszczeniu mycia pojemników. Odcinek instalacja zostanie wykonany z rur stalowych wg. PN-74/H spawanych prowadzonych w piwnicy, izolowanych otuliną THERMAFLEX FRZ grubości 2cm. Powyższy zakres prac nie wpłynie na zmianę zapotrzebowania na ciepło. 6

7 C. Załączniki 7

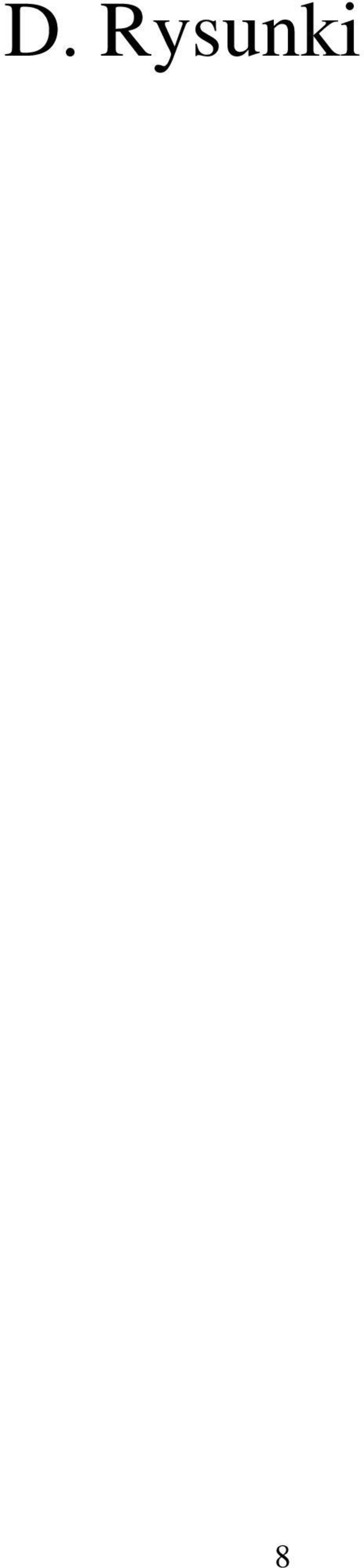

8 D. Rysunki 8
