1 TEMAT : Projekt budowlany instalacji centralnego ogrzewania i wentylacji OBIEKT : ADRES : Hotel Turkus Jarosław ul. Sikorskiego INWESTOR : Urząd Miasta Jarosławia ul. Rynek Jarosław AUTOR OPRA- COWANIA OPRACOWAŁ SPRAWDZIŁ IMIĘ I NAZWISKO mgr inż. Stanisław Falkowski Upr. UAN-III/7342/7/92 mgr inż. Janina Falkowska mgr inż. Roman Tworz Upr. 32/69 PODPIS Jarosław listopad 2006r.

Rynek 1 37-500 Jarosław AUTOR OPRA- COWANIA OPRACOWAŁ SPRAWDZIŁ IMIĘ I NAZWISKO mgr inż.

2 Z A W A R T O Ś Ć O P R A C O W A N I A I Opis techniczny 1. Temat i zakres opracowania. 2. Inwestor. 3. Podstawa opracowania. 4. Stan istniejący. 5. Rozwiązania techniczne instalacji centralnego ogrzewania. 6. Rozwiązania techniczne wentylacji mechanicznej. 7. Rozwiązania techniczne węzła cieplnego. 8. Materiały i uzbrojenie 9. Uwagi końcowe. II Część rysunkowa 1. Rzut piwnic skala 1:50 rys. nr 1 2. Rzut parteru. skala 1:50 rys. nr 2 3. Rzut I piętra skala 1:50 rys. nr 3 4. Rzut II piętra skala 1:50 rys. nr 4 5. Rzut III piętra skala 1:50 rys. nr 5 6. Rozwinięcie instalacji centralnego ogrzewania skala 1:50 rys. nr 6 7. Rozwinięcie instalacji ciepła technologicznego skala 1:50 rys. nr 7 8. Rozwinięcie instalacji wody lodowej skala 1:50 rys. nr 8 9. Schemat węzła cieplnego rys. nr 9

II Część rysunkowa 1. Rzut piwnic skala 1:50 rys. nr 1 2. Rzut parteru. skala 1:50 rys. nr 2 3. Rzut I piętra skala 1:50 rys. nr 3 4. Rzut II piętra skala 1:50 rys. nr 4 5.

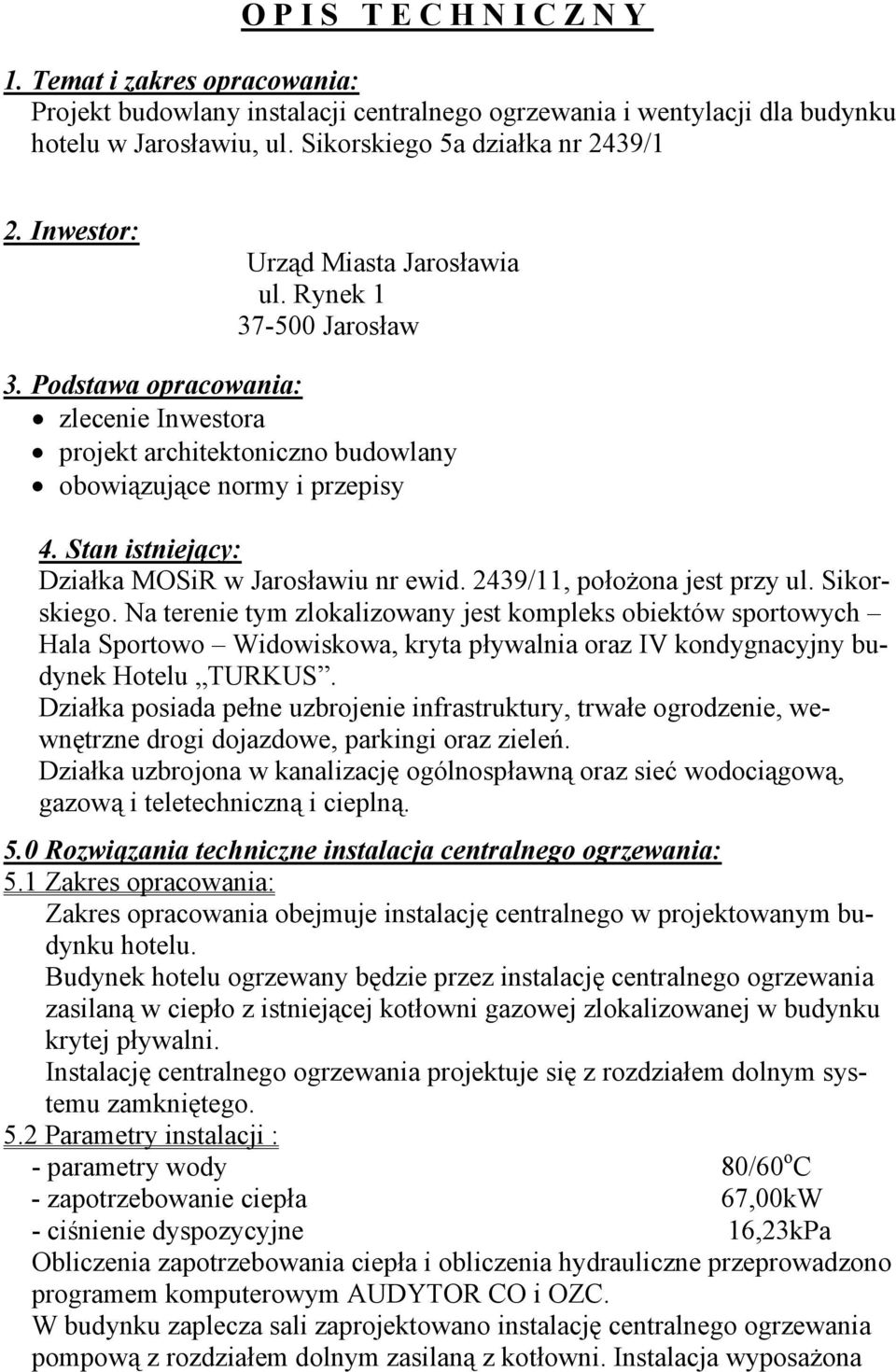

3 O P I S T E C H N I C Z N Y 1. Temat i zakres opracowania: Projekt budowlany instalacji centralnego ogrzewania i wentylacji dla budynku hotelu w Jarosławiu, ul. Sikorskiego 5a działka nr 2439/1 2. Inwestor: Urząd Miasta Jarosławia ul. Rynek Jarosław 3. Podstawa opracowania: zlecenie Inwestora projekt architektoniczno budowlany obowiązujące normy i przepisy 4. Stan istniejący: Działka MOSiR w Jarosławiu nr ewid. 2439/11, położona jest przy ul. Sikorskiego. Na terenie tym zlokalizowany jest kompleks obiektów sportowych Hala Sportowo Widowiskowa, kryta pływalnia oraz IV kondygnacyjny budynek Hotelu TURKUS. Działka posiada pełne uzbrojenie infrastruktury, trwałe ogrodzenie, wewnętrzne drogi dojazdowe, parkingi oraz zieleń. Działka uzbrojona w kanalizację ogólnospławną oraz sieć wodociągową, gazową i teletechniczną i cieplną. 5.0 Rozwiązania techniczne instalacja centralnego ogrzewania: 5.1 Zakres opracowania: Zakres opracowania obejmuje instalację centralnego w projektowanym budynku hotelu. Budynek hotelu ogrzewany będzie przez instalację centralnego ogrzewania zasilaną w ciepło z istniejącej kotłowni gazowej zlokalizowanej w budynku krytej pływalni. Instalację centralnego ogrzewania projektuje się z rozdziałem dolnym systemu zamkniętego. 5.2 Parametry instalacji : - parametry wody 80/60 o C - zapotrzebowanie ciepła 67,00kW - ciśnienie dyspozycyjne 16,23kPa Obliczenia zapotrzebowania ciepła i obliczenia hydrauliczne przeprowadzono programem komputerowym AUDYTOR CO i OZC. W budynku zaplecza sali zaprojektowano instalację centralnego ogrzewania pompową z rozdziałem dolnym zasilaną z kotłowni. Instalacja wyposażona

Stan istniejący: Działka MOSiR w Jarosławiu nr ewid. 2439/11, położona jest przy ul. Sikorskiego.

4 jest w grzejniki płytowe stalowe z wbudowanymi zaworami termostatycznymi typ uniwersalny V prod. BRUGMAN. 5.2 Wykonanie instalacji: Instalację centralnego ogrzewania zaprojektowano z rozdziałem dolnym, pompową pracującą w systemie zamkniętym. Odpowietrzanie instalacji następuje odpowietrznikami przy grzejnikach. Przewody rozprowadzające projektuje się po ścianach budynku w bruzdach ściennych. Instalację zaprojektowano z rur z miedzianych o połączeniach lutowanych kapilarnych. Przewody rozprowadzające prowadzone są po ścianach w bruzdach ściennych i zasilają piony i grzejniki. Przewody rozprowadzające należy prowadzić w bruzdach ściennych zaizolowane termicznie otulinami THERMAFLEX gr. 0,9cm. Przy prowadzeniu długich odcinków prostych przy baku naturalnych załamań przewodów należy zastosować wydłużki U- kształtowe. Maksymalna długość odcinków prostych bez kompensacji nie powinna przekraczać 5,0m. Grzejniki centralnego ogrzewania zaprojektowano jako stalowe płytowe prod. BRUGMAN typu uniwersal UNIV VK o wysokości 60 cm z wbudowanym zaworem termostatycznym z wkładką zaworową nr , i 013L7270 z podłączeniem oddolnym z instalacją c.o. oraz typu UNIV z termostatycznym zaworem grzejnikowym typu RTD-N produkcji Danfoss. Średnice rur i nastawy zaworów termostatycznych pokazano na rzucie poziomym i rozwinięciu instalacji. Odpowietrzanie instalacji odbywa się przez odpowietrzniki montowane na każdym grzejniku. 5.3 Armatura: - armatura odcinająca - zawory odcinające kulowe, zawory grzejnikowe termostatyczne typu RTD-N prod. Danfoss. 5.4 Elementy grzejne: We wszystkich pomieszczeniach zaprojektowano grzejniki płytowe stalowe typ uniwersal o wysokości 60cm produkcji BRUGMAN. 5.5 Próby i regulacja: Po wykonaniu montażu instalacji należy wykonać dokładne jej płukanie. Przepłukaną instalację można poddać próbie szczelności, w czasie przeprowadzania próby zawory muszą być w pozycji otwartej. Próbę należy przeprowadzić na ciśnienie 0,4Mpa. Po pomyślnym zakończeniu próby należy dokonać regulacji hydraulicznej instalacji poprzez dokonanie nastaw wstępnych na zaworach termostatycznych i zaworach z płynną nastawą na rozdzielaczach. 6. Rozwiązania techniczne instalacji wentylacji mechanicznej: Wentylację mechaniczną nawiewno-wywiewną z klimatyzacją projektuje się dla

Odpowietrzanie instalacji następuje odpowietrznikami przy grzejnikach. Przewody rozprowadzające projektuje się po ścianach budynku w bruzdach ściennych.

5 pomieszczeń restauracji, natomiast w pozostałych pomieszczeniach zapewniona jest wentylacja naturalna z nawiewem powietrza przez infiltrację. 6.1 Sala bufetu: Wentylacja mechaniczna wywiewno-nawiewna z klimatyzacją ma za zadnie zapewnić odpowiednią wymianę powietrza w pomieszczeniu, oraz ogrzanie pomieszczenia do temp. 20 o C w zimie oraz schłodzenia powietrza w pomieszczeniu w lecie. Parametry instalacji: - ilość powietrza nawiewanego 1.000m 3 /h - ilość powietrza wywiewanego 1.000m 3 /h - temperatura wewnętrzna w pomieszczeniu 20 o C Wentylacja nawiewna odbywa się poprzez dwa klimakonwektory EDEN typu W50 w układzie 4 rurowym wyposażone w przepustnicę powietrza świeżego z siłownikiem, zawory trójdrogowe i sterownik o wydajności 575m 3 /h każdy o parametrach: wydajność 575m 3 /h moc grzewcza 6.841W moc chłodnicza 2.700W Aparaty grzewczo-wentylacyjne zasilane są w okresie zimowym woda grzewcza o parametrach 90/70 o C z w3ęzła cieplnego, a w okresie letnim wodą lodową o parametrach 7/12 o C wytwarzaną w agregacie chłodniczym typu WSAT-EE 25 zlokalizowanym na zewnątrz budynku. Wentylację wywiewna stanowią cztery kanały wentylacyjny 14 14cm, wspomagane wentylatorami dachowymi typu TFER 160 produkcji SYS- TEMAIR o wydajności 250m 3 /h każdy 6.2 Pomieszczenie bufetu: W pomieszczeniu zapewniono wymianę powietrza w ilości 350m 3 /h przez kanał wentylacyjny grawitacyjny 14 14cm wspomagany wentylatorem dachowym typu TFER 200 produkcji SYSTEMAIR o wydajności 350m 3 /h. Nawiew powietrza do pomieszczenia odbywać się będzie przez klimakonwektor EDEN typu W30 w układzie 4 rurowym wyposażone w przepustnicę powietrza świeżego z siłownikiem, zawory trójdrogowe i sterownik o parametrach: wydajność 404m 3 /h moc grzewcza 4.813W moc chłodnicza 1.800W. W pozostałych pomieszczeniach wentylacja pomieszczeń odbywać się będzie grawitacyjnie poprzez kanały wentylacyjne grawitacyjne o przekroju 14 14cm.

20 o C w zimie oraz schłodzenia powietrza w pomieszczeniu w lecie. Parametry instalacji: - ilość powietrza nawiewanego 1.000m 3 /h - ilość powietrza wywiewanego 1.

6 7. Rozwiązania techniczne węzła cieplnego: Istniejący węzeł cieplny zlokalizowany w piwnicy budynku ma za zadanie przygotowanie ciepła dla celów centralnego ogrzewania i podgrzewu ciepłej wody. Węzeł centralnego ogrzewania wykonany jest jako bezpośredni ze zmieszaniem przy pomocy zaworu trójdrogowego. Jako pompa obiegowa pracuje pompa typu UPS 32-50F, którą należy wymienić na pompę typu MAGNA F prod. Grundfos. Instalację ciepła technologicznego należy podłączyć bezpośrednio do rozdzielaczy, na przewodzie zasilającym zamontować pompę obiegowa typu MAGNA Węzeł ciepłej wody użytkowej należy rozbudować o dodatkowy pojemnościowy podgrzewacz ciepłej wody typu VITOCELL-V100 o pojemności 750dm 3, zasilany w ciepło z rozdzielacza poprzez pompę obiegową typu UPS 32-50F (zdemontowaną z węzła co). Pompa cyrkulacyjna pozostaje bez zmiany. Istniejący zawór bezpieczeństwa należy wymienić na zawór typu SYR 2115 φ20mm o ciśnieniu otwarcia 0,6MPa. Należy zainstalować dodatkowo naczynie wzbiorcze zabezpieczające instalację ciepłej wody typu refix DD 25 o pojemności 25dm 3.Istniejące naczynie wzbiorcze należy pozostawić bez zmiany. Istniejący układ automatyki węzła pozostaje bez zmian. 8. Uwagi końcowe: Całość robót należy wykonać zgodnie z warunkami technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 z 2002r. poz. 690), oraz obowiązującymi normami i przepisami, oraz DTR urządzeń. Opracował: mgr inż. S. Falkowski

Jako pompa obiegowa pracuje pompa typu UPS 32-50F, którą należy wymienić na pompę typu MAGNA 40-100F prod. Grundfos.
