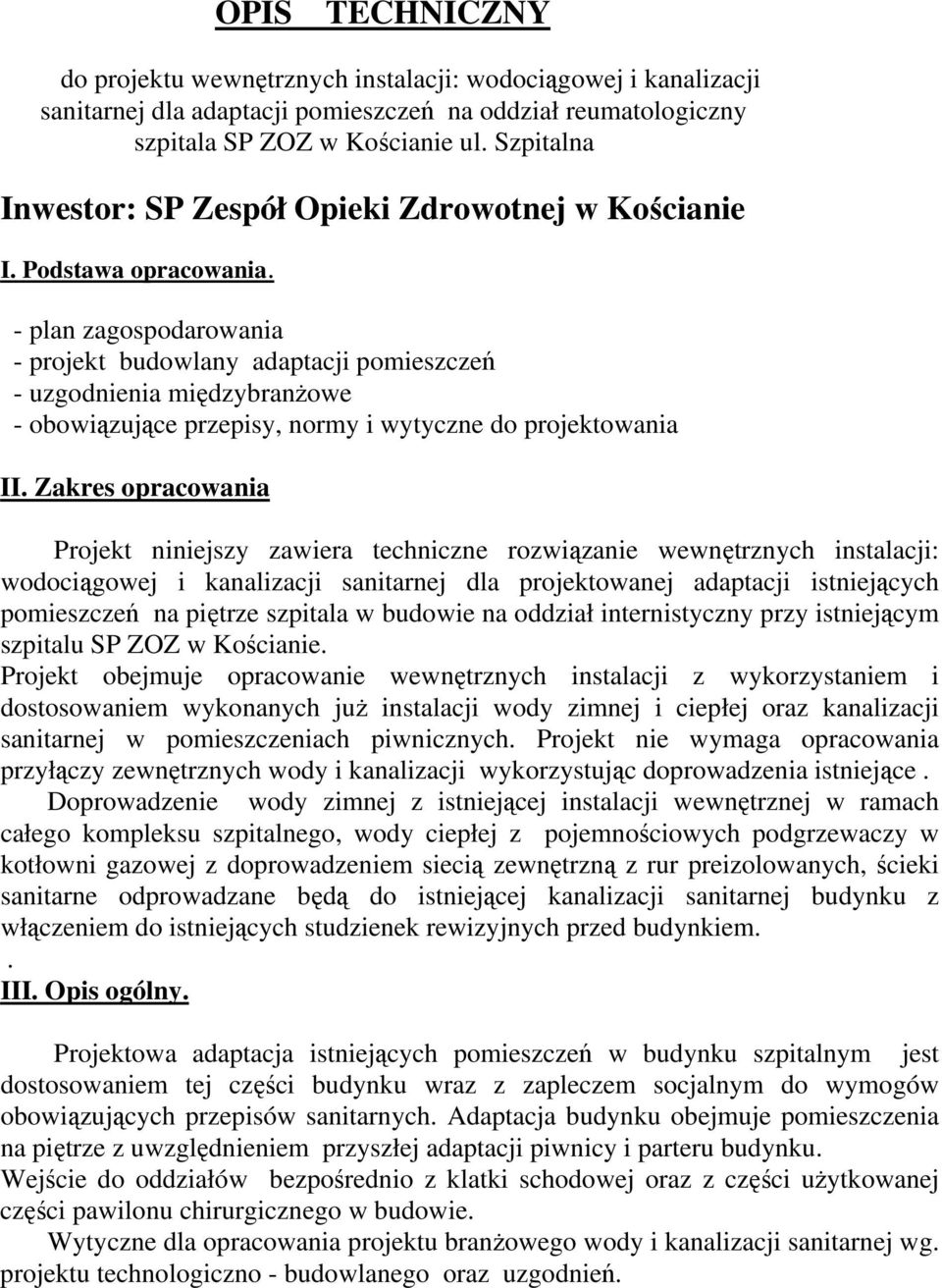

1 OPIS TECHNICZNY do projektu wewnętrznych instalacji: wodociągowej i kanalizacji sanitarnej dla adaptacji pomieszczeń na oddział reumatologiczny szpitala SP ZOZ w Kościanie ul. Szpitalna Inwestor: SP Zespół Opieki Zdrowotnej w Kościanie I. Podstawa opracowania. - plan zagospodarowania - projekt budowlany adaptacji pomieszczeń - uzgodnienia międzybranżowe - obowiązujące przepisy, normy i wytyczne do projektowania II. Zakres opracowania Projekt niniejszy zawiera techniczne rozwiązanie wewnętrznych instalacji: wodociągowej i kanalizacji sanitarnej dla projektowanej adaptacji istniejących pomieszczeń na piętrze szpitala w budowie na oddział internistyczny przy istniejącym szpitalu SP ZOZ w Kościanie. Projekt obejmuje opracowanie wewnętrznych instalacji z wykorzystaniem i dostosowaniem wykonanych już instalacji wody zimnej i ciepłej oraz kanalizacji sanitarnej w pomieszczeniach piwnicznych. Projekt nie wymaga opracowania przyłączy zewnętrznych wody i kanalizacji wykorzystując doprowadzenia istniejące. Doprowadzenie wody zimnej z istniejącej instalacji wewnętrznej w ramach całego kompleksu szpitalnego, wody ciepłej z pojemnościowych podgrzewaczy w kotłowni gazowej z doprowadzeniem siecią zewnętrzną z rur preizolowanych, ścieki sanitarne odprowadzane będą do istniejącej kanalizacji sanitarnej budynku z włączeniem do istniejących studzienek rewizyjnych przed budynkiem.. III. Opis ogólny. Projektowa adaptacja istniejących pomieszczeń w budynku szpitalnym jest dostosowaniem tej części budynku wraz z zapleczem socjalnym do wymogów obowiązujących przepisów sanitarnych. Adaptacja budynku obejmuje pomieszczenia na piętrze z uwzględnieniem przyszłej adaptacji piwnicy i parteru budynku. Wejście do oddziałów bezpośrednio z klatki schodowej oraz z części użytkowanej części pawilonu chirurgicznego w budowie. Wytyczne dla opracowania projektu branżowego wody i kanalizacji sanitarnej wg. projektu technologiczno - budowlanego oraz uzgodnień.

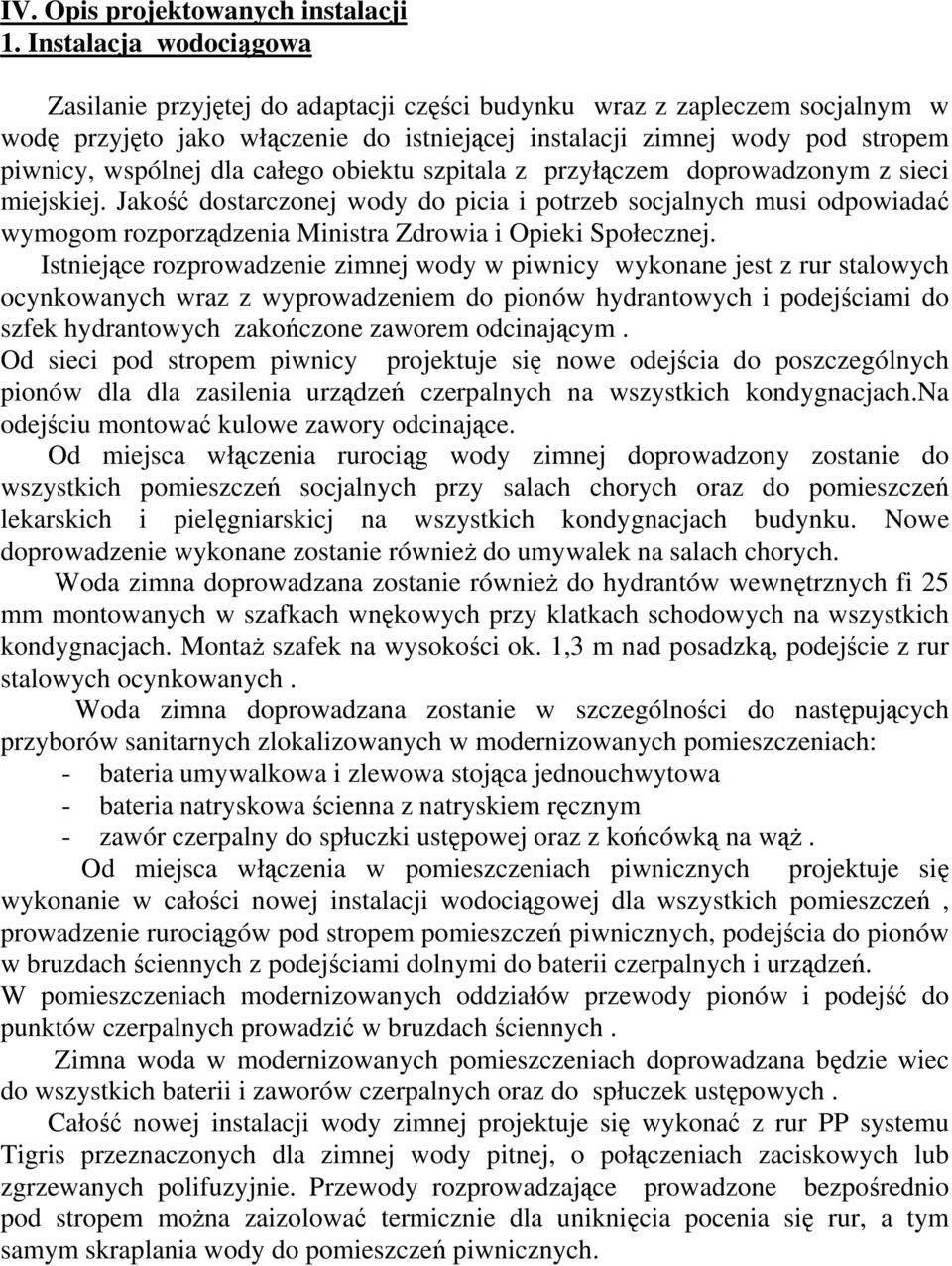

2 IV. Opis projektowanych instalacji 1. Instalacja wodociągowa Zasilanie przyjętej do adaptacji części budynku wraz z zapleczem socjalnym w wodę przyjęto jako włączenie do istniejącej instalacji zimnej wody pod stropem piwnicy, wspólnej dla całego obiektu szpitala z przyłączem doprowadzonym z sieci miejskiej. Jakość dostarczonej wody do picia i potrzeb socjalnych musi odpowiadać wymogom rozporządzenia Ministra Zdrowia i Opieki Społecznej. Istniejące rozprowadzenie zimnej wody w piwnicy wykonane jest z rur stalowych ocynkowanych wraz z wyprowadzeniem do pionów hydrantowych i podejściami do szfek hydrantowych zakończone zaworem odcinającym. Od sieci pod stropem piwnicy projektuje się nowe odejścia do poszczególnych pionów dla dla zasilenia urządzeń czerpalnych na wszystkich kondygnacjach.na odejściu montować kulowe zawory odcinające. Od miejsca włączenia rurociąg wody zimnej doprowadzony zostanie do wszystkich pomieszczeń socjalnych przy salach chorych oraz do pomieszczeń lekarskich i pielęgniarskicj na wszystkich kondygnacjach budynku. Nowe doprowadzenie wykonane zostanie również do umywalek na salach chorych. Woda zimna doprowadzana zostanie również do hydrantów wewnętrznych fi 25 mm montowanych w szafkach wnękowych przy klatkach schodowych na wszystkich kondygnacjach. Montaż szafek na wysokości ok. 1,3 m nad posadzką, podejście z rur stalowych ocynkowanych. Woda zimna doprowadzana zostanie w szczególności do następujących przyborów sanitarnych zlokalizowanych w modernizowanych pomieszczeniach: - bateria umywalkowa i zlewowa stojąca jednouchwytowa - bateria natryskowa ścienna z natryskiem ręcznym - zawór czerpalny do spłuczki ustępowej oraz z końcówką na wąż. Od miejsca włączenia w pomieszczeniach piwnicznych projektuje się wykonanie w całości nowej instalacji wodociągowej dla wszystkich pomieszczeń, prowadzenie rurociągów pod stropem pomieszczeń piwnicznych, podejścia do pionów w bruzdach ściennych z podejściami dolnymi do baterii czerpalnych i urządzeń. W pomieszczeniach modernizowanych oddziałów przewody pionów i podejść do punktów czerpalnych prowadzić w bruzdach ściennych. Zimna woda w modernizowanych pomieszczeniach doprowadzana będzie wiec do wszystkich baterii i zaworów czerpalnych oraz do spłuczek ustępowych. Całość nowej instalacji wody zimnej projektuje się wykonać z rur PP systemu Tigris przeznaczonych dla zimnej wody pitnej, o połączeniach zaciskowych lub zgrzewanych polifuzyjnie. Przewody rozprowadzające prowadzone bezpośrednio pod stropem można zaizolować termicznie dla uniknięcia pocenia się rur, a tym samym skraplania wody do pomieszczeń piwnicznych.

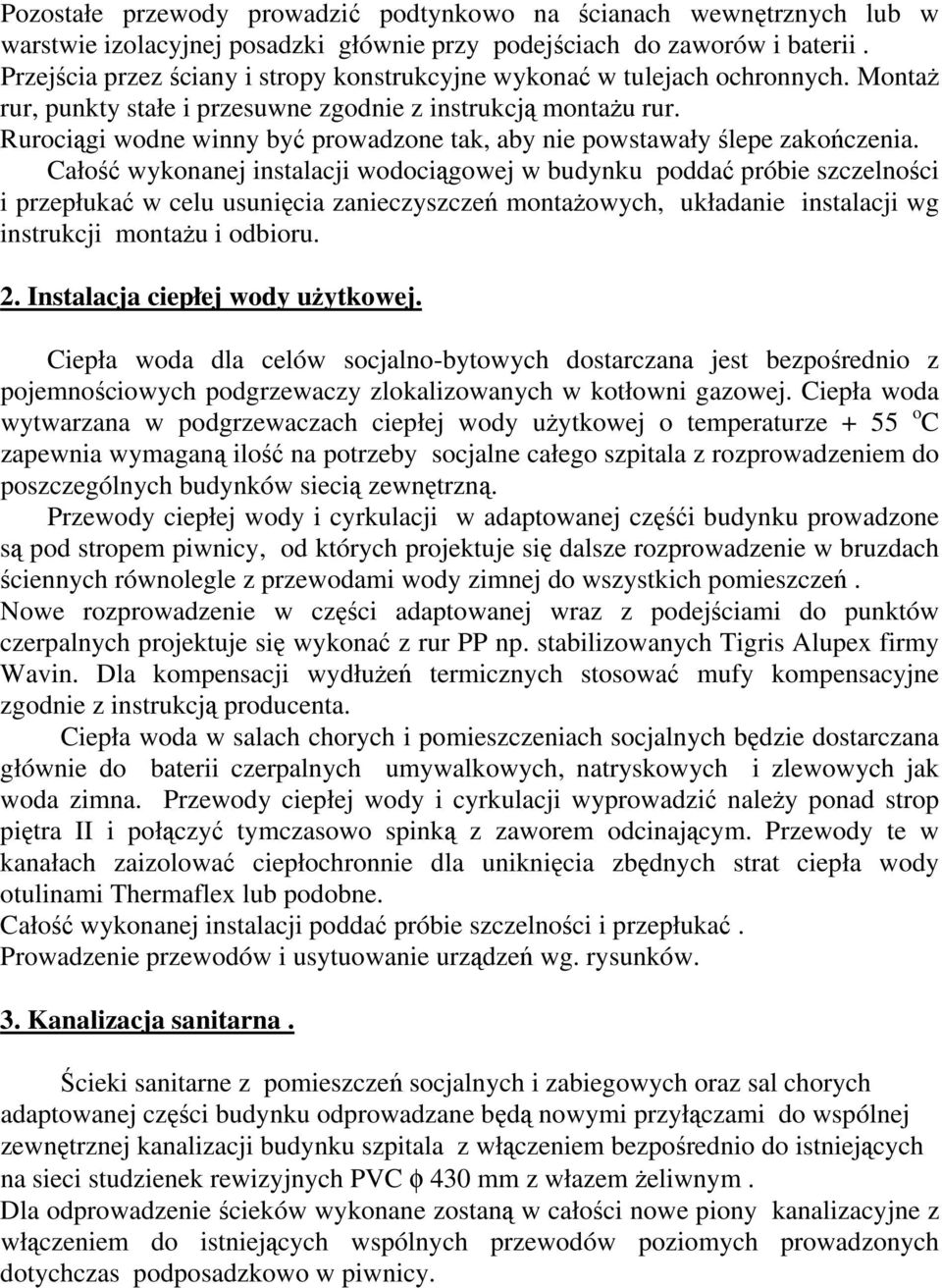

3 Pozostałe przewody prowadzić podtynkowo na ścianach wewnętrznych lub w warstwie izolacyjnej posadzki głównie przy podejściach do zaworów i baterii. Przejścia przez ściany i stropy konstrukcyjne wykonać w tulejach ochronnych. Montaż rur, punkty stałe i przesuwne zgodnie z instrukcją montażu rur. Rurociągi wodne winny być prowadzone tak, aby nie powstawały ślepe zakończenia. Całość wykonanej instalacji wodociągowej w budynku poddać próbie szczelności i przepłukać w celu usunięcia zanieczyszczeń montażowych, układanie instalacji wg instrukcji montażu i odbioru. 2. Instalacja ciepłej wody użytkowej. Ciepła woda dla celów socjalno-bytowych dostarczana jest bezpośrednio z pojemnościowych podgrzewaczy zlokalizowanych w kotłowni gazowej. Ciepła woda wytwarzana w podgrzewaczach ciepłej wody użytkowej o temperaturze + 55 o C zapewnia wymaganą ilość na potrzeby socjalne całego szpitala z rozprowadzeniem do poszczególnych budynków siecią zewnętrzną. Przewody ciepłej wody i cyrkulacji w adaptowanej częśći budynku prowadzone są pod stropem piwnicy, od których projektuje się dalsze rozprowadzenie w bruzdach ściennych równolegle z przewodami wody zimnej do wszystkich pomieszczeń. Nowe rozprowadzenie w części adaptowanej wraz z podejściami do punktów czerpalnych projektuje się wykonać z rur PP np. stabilizowanych Tigris Alupex firmy Wavin. Dla kompensacji wydłużeń termicznych stosować mufy kompensacyjne zgodnie z instrukcją producenta. Ciepła woda w salach chorych i pomieszczeniach socjalnych będzie dostarczana głównie do baterii czerpalnych umywalkowych, natryskowych i zlewowych jak woda zimna. Przewody ciepłej wody i cyrkulacji wyprowadzić należy ponad strop piętra II i połączyć tymczasowo spinką z zaworem odcinającym. Przewody te w kanałach zaizolować ciepłochronnie dla uniknięcia zbędnych strat ciepła wody otulinami Thermaflex lub podobne. Całość wykonanej instalacji poddać próbie szczelności i przepłukać. Prowadzenie przewodów i usytuowanie urządzeń wg. rysunków. 3. Kanalizacja sanitarna. Ścieki sanitarne z pomieszczeń socjalnych i zabiegowych oraz sal chorych adaptowanej części budynku odprowadzane będą nowymi przyłączami do wspólnej zewnętrznej kanalizacji budynku szpitala z włączeniem bezpośrednio do istniejących na sieci studzienek rewizyjnych PVC φ 430 mm z włazem żeliwnym. Dla odprowadzenie ścieków wykonane zostaną w całości nowe piony kanalizacyjne z włączeniem do istniejących wspólnych przewodów poziomych prowadzonych dotychczas podposadzkowo w piwnicy.

4 Wyprowadzenie kanalizacji sanitarnej z piwnicy do studzienek rewizyjnych poza budynkiem uzupełnić z rur PVC 160 mm klasy S układanych na podsypce piaskowej. W budynku wykonana została kanalizacja podposadzkowa w piwnicy z rur żeliwnych kielichowych. Z uwagi na projektowaną zmianę przeznaczenia dużej części pomieszczeń i brak możliwości wykonania nowych podejść poziomych, część pionów łączyć wspólnie pod stropem piwnicy. Przy montażu pionów nowej kanalizacji bezwzględnie sprawdzić drożność przewodów podposadzkowych oraz doprowadzić brakujące odcinki do studzienek poza fundamentami na zewnątrz budynku. Do pionów PVC/110 odprowadzone zostaną głównie ścieki z muszli ustępowych w pomieszczeniu sanitarnym oraz umywalek i natrysków, do pionów PVC/75 odprowadzone zostaną ścieki jedynie z umywalek i zlewozmywaków. Całość nowej kanalizacji sanitarnej w budynku - poziomy i podejścia do urządzeń, wykonać z rur PVC produkcji np. WAVIN - BUK, kielichowych z uszczelką gumową. Rury kanalizacyjne podposadzkowe umywalni w piwnicy układać na podsypce piaskowej wraz z obsypką rur, z odpowiednim spadkiem do studzienki na zewnątrz budynku, pozostałe prowadzone pod stropem piwnicy do wspólnego pionu zbiorczego Na pionach przed redukcją i włączeniem do kanalizacji podposadzkowej przewidziano rewizje do ewentualnego ich czyszczenia, dla odpowietrzenia instalacji piony wyprowadzić ponad strop następnej kondygnacji i je zaślepić, docelowo wyprowadzić na zewnątrz budynku ponad dach i zakończyć rurą wywiewną, na części pionów zastosować zawory napowietrzające. Z urządzeń sanitarnych montowane będą: umywalki pojedyńcze z półnogą i syfonem, miski ustępowe typu kompakt lub komplety ustępowe GEBERIT na stelażu podtynkowym, pisuar pojedyńczy z zaworem spłukującym, zlewozmywaki i zlewy w pomieszczeniach w zależności od potrzeb oraz kratki ściekowe VIEGA w pomieszczeniach socjalnych. Wszystkie piony kanalizacyjne oraz podejścia do urządzeń prowadzić w bruzdach, które zatynkować zaprawą cementowo-wapienną lub przy kanałach wentylacyjnych obudowanych płytami gipsowymi. Przyłącza zewnętrzne do studzienek wykonać z rur PVC fi 160 mm klasy S kanalizacyjnych firmy WAVIN- BUK, układanych na podsypce piaskowej gr.0,1 m. Prowadzenie rur, średnice i spadki oraz lokalizacje poszczególnych urządzeń pokazano w niniejszym opracowaniu. Przybory i urządzenia wod kan - komplet ustępowy - umywalka fajansowa z półpostumentem KOŁO - brodzik natryskowy z kabiną 90x90 cm - pisuar porcelanowy z syfonem i zaworem spłukującym - bateria umywalkowa jedno i dwuuchwytowa stojąca - zawór natryskowy czasowy podtynkowy z sitkiem regulowanym

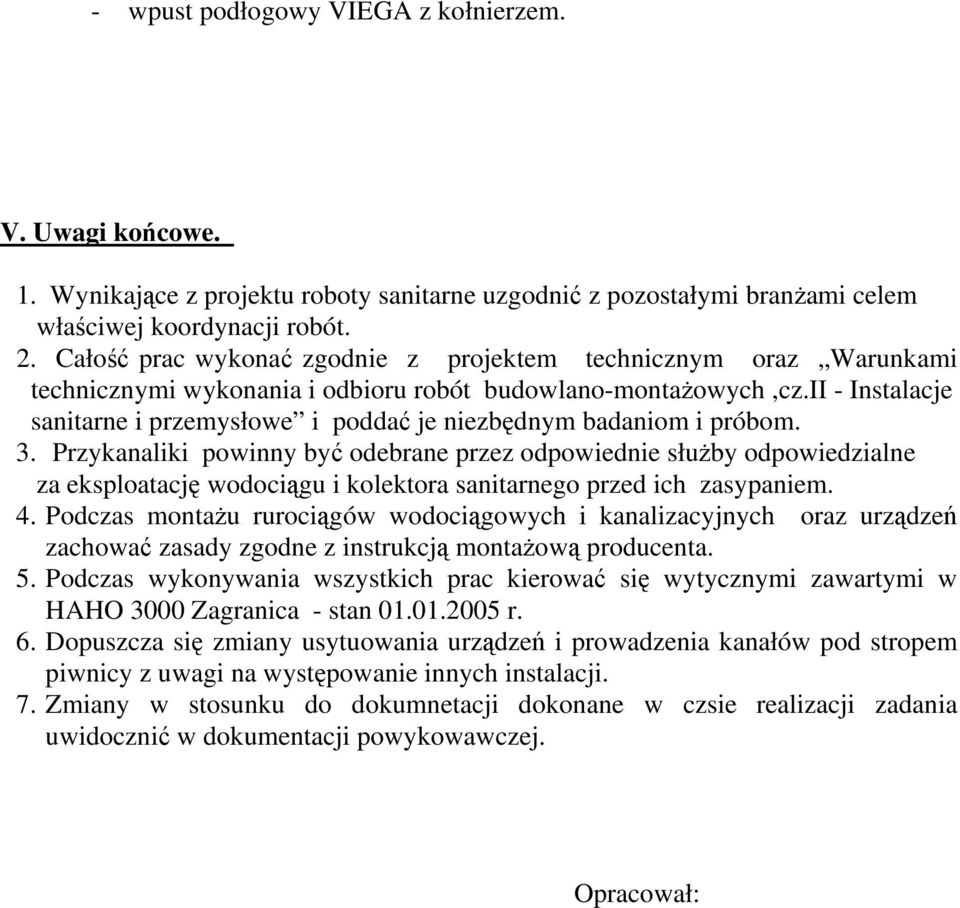

5 - wpust podłogowy VIEGA z kołnierzem. V. Uwagi końcowe. 1. Wynikające z projektu roboty sanitarne uzgodnić z pozostałymi branżami celem właściwej koordynacji robót. 2. Całość prac wykonać zgodnie z projektem technicznym oraz Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych,cz.ii - Instalacje sanitarne i przemysłowe i poddać je niezbędnym badaniom i próbom. 3. Przykanaliki powinny być odebrane przez odpowiednie służby odpowiedzialne za eksploatację wodociągu i kolektora sanitarnego przed ich zasypaniem. 4. Podczas montażu rurociągów wodociągowych i kanalizacyjnych oraz urządzeń zachować zasady zgodne z instrukcją montażową producenta. 5. Podczas wykonywania wszystkich prac kierować się wytycznymi zawartymi w HAHO 3000 Zagranica - stan r. 6. Dopuszcza się zmiany usytuowania urządzeń i prowadzenia kanałów pod stropem piwnicy z uwagi na występowanie innych instalacji. 7. Zmiany w stosunku do dokumnetacji dokonane w czsie realizacji zadania uwidocznić w dokumentacji powykowawczej. Opracował:

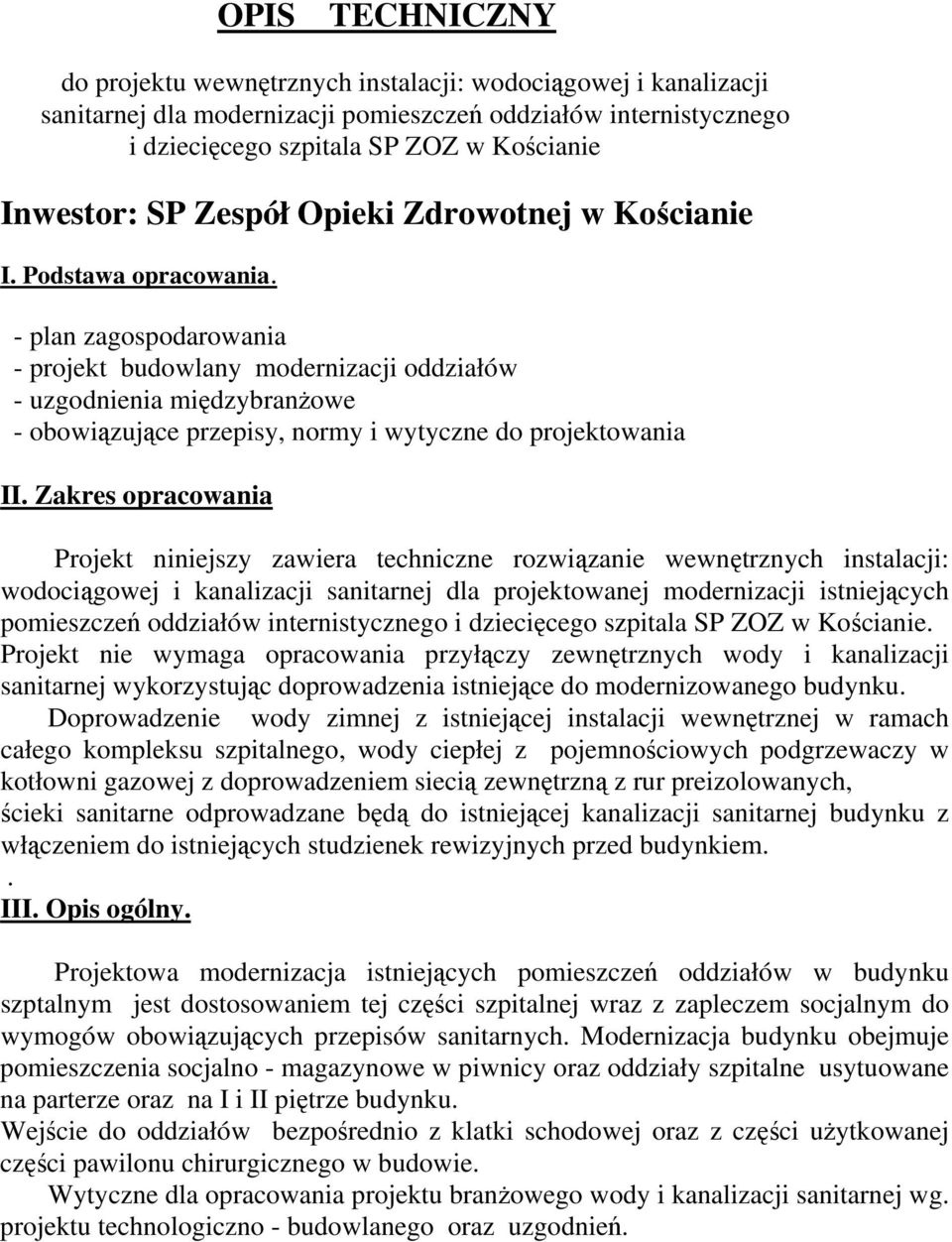

6 OPIS TECHNICZNY do projektu wewnętrznych instalacji: wodociągowej i kanalizacji sanitarnej dla modernizacji pomieszczeń oddziałów internistycznego i dziecięcego szpitala SP ZOZ w Kościanie Inwestor: SP Zespół Opieki Zdrowotnej w Kościanie I. Podstawa opracowania. - plan zagospodarowania - projekt budowlany modernizacji oddziałów - uzgodnienia międzybranżowe - obowiązujące przepisy, normy i wytyczne do projektowania II. Zakres opracowania Projekt niniejszy zawiera techniczne rozwiązanie wewnętrznych instalacji: wodociągowej i kanalizacji sanitarnej dla projektowanej modernizacji istniejących pomieszczeń oddziałów internistycznego i dziecięcego szpitala SP ZOZ w Kościanie. Projekt nie wymaga opracowania przyłączy zewnętrznych wody i kanalizacji sanitarnej wykorzystując doprowadzenia istniejące do modernizowanego budynku. Doprowadzenie wody zimnej z istniejącej instalacji wewnętrznej w ramach całego kompleksu szpitalnego, wody ciepłej z pojemnościowych podgrzewaczy w kotłowni gazowej z doprowadzeniem siecią zewnętrzną z rur preizolowanych, ścieki sanitarne odprowadzane będą do istniejącej kanalizacji sanitarnej budynku z włączeniem do istniejących studzienek rewizyjnych przed budynkiem.. III. Opis ogólny. Projektowa modernizacja istniejących pomieszczeń oddziałów w budynku szptalnym jest dostosowaniem tej części szpitalnej wraz z zapleczem socjalnym do wymogów obowiązujących przepisów sanitarnych. Modernizacja budynku obejmuje pomieszczenia socjalno - magazynowe w piwnicy oraz oddziały szpitalne usytuowane na parterze oraz na I i II piętrze budynku. Wejście do oddziałów bezpośrednio z klatki schodowej oraz z części użytkowanej części pawilonu chirurgicznego w budowie. Wytyczne dla opracowania projektu branżowego wody i kanalizacji sanitarnej wg. projektu technologiczno - budowlanego oraz uzgodnień.

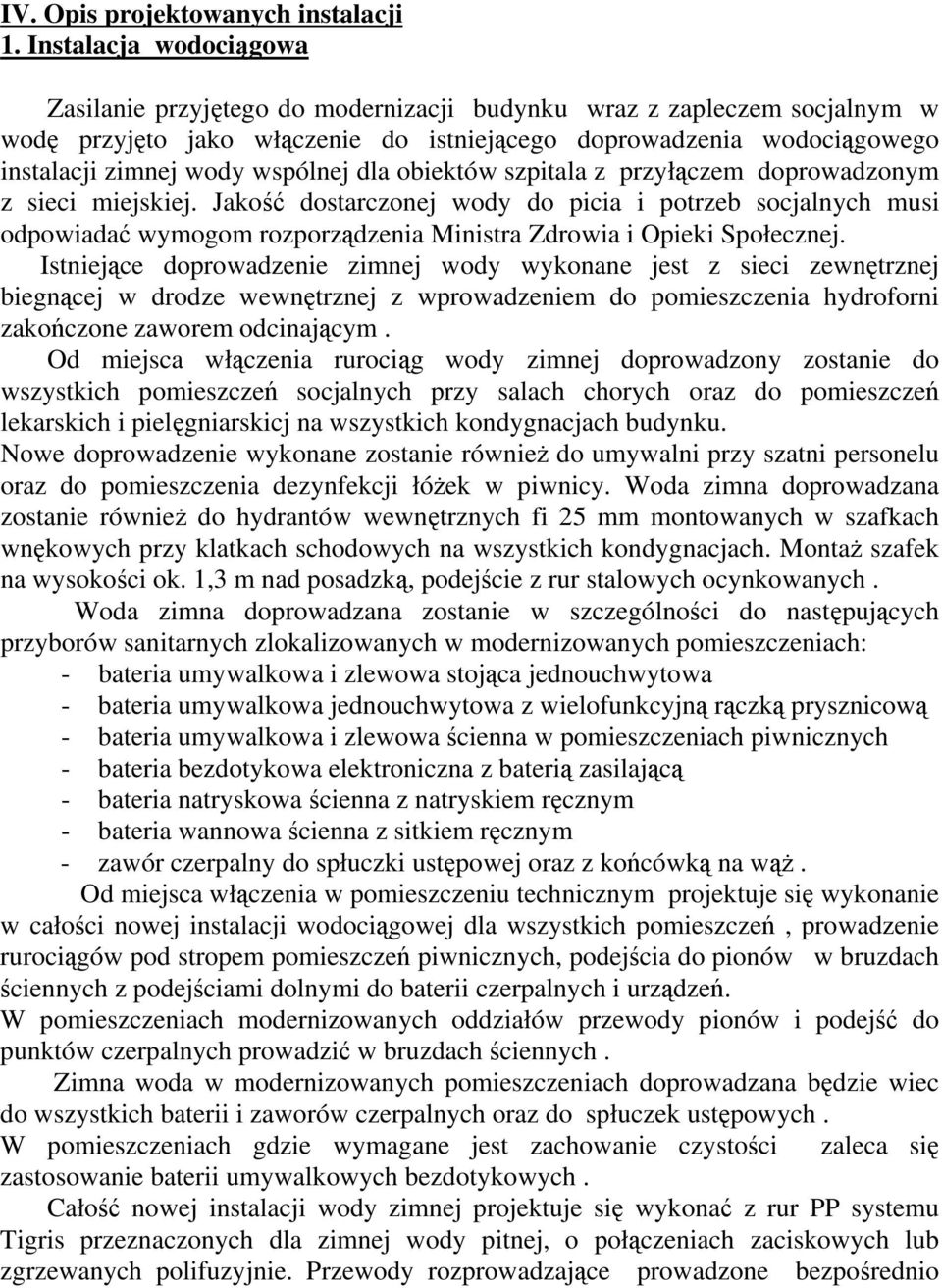

7 IV. Opis projektowanych instalacji 1. Instalacja wodociągowa Zasilanie przyjętego do modernizacji budynku wraz z zapleczem socjalnym w wodę przyjęto jako włączenie do istniejącego doprowadzenia wodociągowego instalacji zimnej wody wspólnej dla obiektów szpitala z przyłączem doprowadzonym z sieci miejskiej. Jakość dostarczonej wody do picia i potrzeb socjalnych musi odpowiadać wymogom rozporządzenia Ministra Zdrowia i Opieki Społecznej. Istniejące doprowadzenie zimnej wody wykonane jest z sieci zewnętrznej biegnącej w drodze wewnętrznej z wprowadzeniem do pomieszczenia hydroforni zakończone zaworem odcinającym. Od miejsca włączenia rurociąg wody zimnej doprowadzony zostanie do wszystkich pomieszczeń socjalnych przy salach chorych oraz do pomieszczeń lekarskich i pielęgniarskicj na wszystkich kondygnacjach budynku. Nowe doprowadzenie wykonane zostanie również do umywalni przy szatni personelu oraz do pomieszczenia dezynfekcji łóżek w piwnicy. Woda zimna doprowadzana zostanie również do hydrantów wewnętrznych fi 25 mm montowanych w szafkach wnękowych przy klatkach schodowych na wszystkich kondygnacjach. Montaż szafek na wysokości ok. 1,3 m nad posadzką, podejście z rur stalowych ocynkowanych. Woda zimna doprowadzana zostanie w szczególności do następujących przyborów sanitarnych zlokalizowanych w modernizowanych pomieszczeniach: - bateria umywalkowa i zlewowa stojąca jednouchwytowa - bateria umywalkowa jednouchwytowa z wielofunkcyjną rączką prysznicową - bateria umywalkowa i zlewowa ścienna w pomieszczeniach piwnicznych - bateria bezdotykowa elektroniczna z baterią zasilającą - bateria natryskowa ścienna z natryskiem ręcznym - bateria wannowa ścienna z sitkiem ręcznym - zawór czerpalny do spłuczki ustępowej oraz z końcówką na wąż. Od miejsca włączenia w pomieszczeniu technicznym projektuje się wykonanie w całości nowej instalacji wodociągowej dla wszystkich pomieszczeń, prowadzenie rurociągów pod stropem pomieszczeń piwnicznych, podejścia do pionów w bruzdach ściennych z podejściami dolnymi do baterii czerpalnych i urządzeń. W pomieszczeniach modernizowanych oddziałów przewody pionów i podejść do punktów czerpalnych prowadzić w bruzdach ściennych. Zimna woda w modernizowanych pomieszczeniach doprowadzana będzie wiec do wszystkich baterii i zaworów czerpalnych oraz do spłuczek ustępowych. W pomieszczeniach gdzie wymagane jest zachowanie czystości zaleca się zastosowanie baterii umywalkowych bezdotykowych. Całość nowej instalacji wody zimnej projektuje się wykonać z rur PP systemu Tigris przeznaczonych dla zimnej wody pitnej, o połączeniach zaciskowych lub zgrzewanych polifuzyjnie. Przewody rozprowadzające prowadzone bezpośrednio

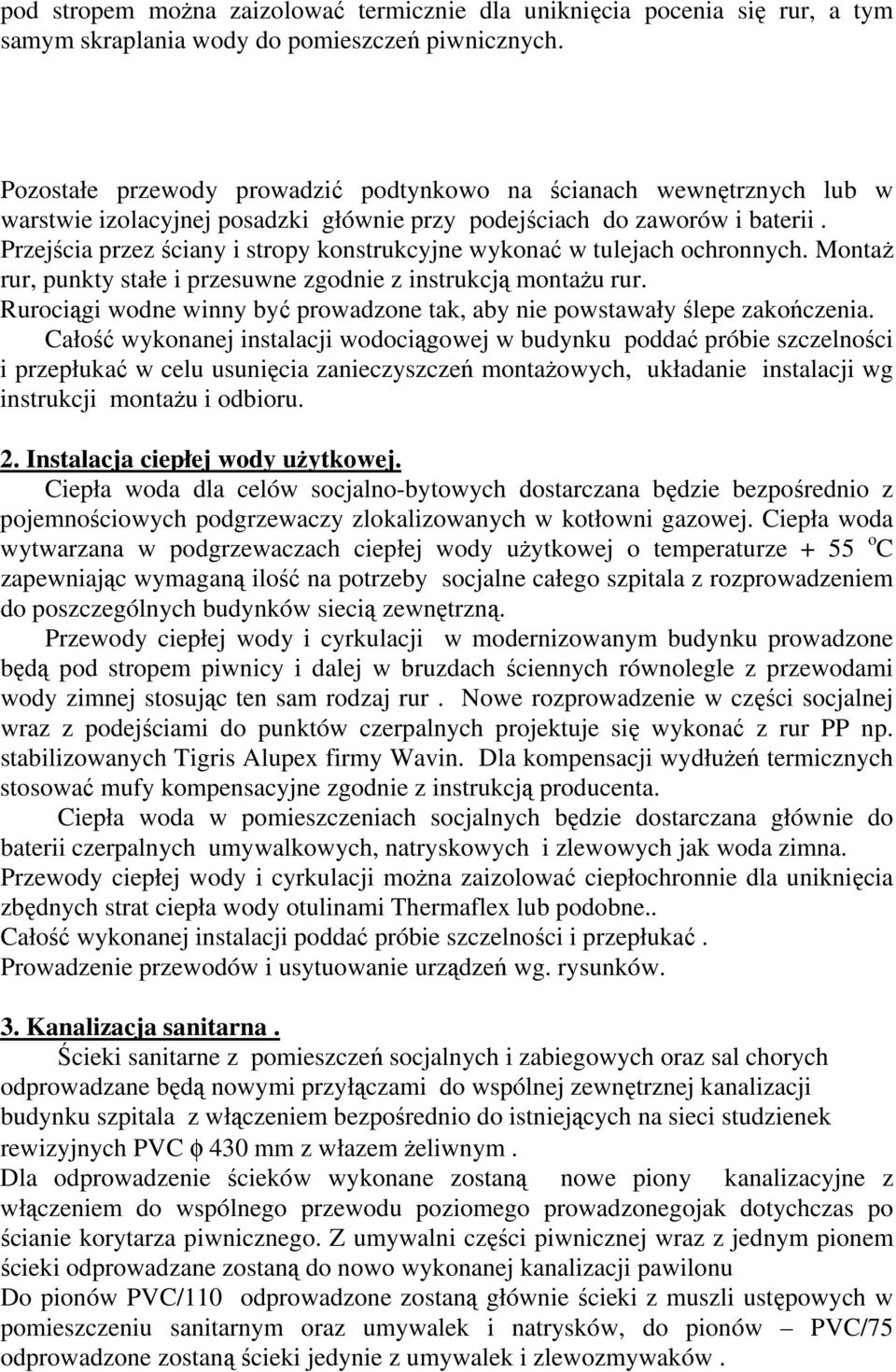

8 pod stropem można zaizolować termicznie dla uniknięcia pocenia się rur, a tym samym skraplania wody do pomieszczeń piwnicznych. Pozostałe przewody prowadzić podtynkowo na ścianach wewnętrznych lub w warstwie izolacyjnej posadzki głównie przy podejściach do zaworów i baterii. Przejścia przez ściany i stropy konstrukcyjne wykonać w tulejach ochronnych. Montaż rur, punkty stałe i przesuwne zgodnie z instrukcją montażu rur. Rurociągi wodne winny być prowadzone tak, aby nie powstawały ślepe zakończenia. Całość wykonanej instalacji wodociągowej w budynku poddać próbie szczelności i przepłukać w celu usunięcia zanieczyszczeń montażowych, układanie instalacji wg instrukcji montażu i odbioru. 2. Instalacja ciepłej wody użytkowej. Ciepła woda dla celów socjalno-bytowych dostarczana będzie bezpośrednio z pojemnościowych podgrzewaczy zlokalizowanych w kotłowni gazowej. Ciepła woda wytwarzana w podgrzewaczach ciepłej wody użytkowej o temperaturze + 55 o C zapewniając wymaganą ilość na potrzeby socjalne całego szpitala z rozprowadzeniem do poszczególnych budynków siecią zewnętrzną. Przewody ciepłej wody i cyrkulacji w modernizowanym budynku prowadzone będą pod stropem piwnicy i dalej w bruzdach ściennych równolegle z przewodami wody zimnej stosując ten sam rodzaj rur. Nowe rozprowadzenie w części socjalnej wraz z podejściami do punktów czerpalnych projektuje się wykonać z rur PP np. stabilizowanych Tigris Alupex firmy Wavin. Dla kompensacji wydłużeń termicznych stosować mufy kompensacyjne zgodnie z instrukcją producenta. Ciepła woda w pomieszczeniach socjalnych będzie dostarczana głównie do baterii czerpalnych umywalkowych, natryskowych i zlewowych jak woda zimna. Przewody ciepłej wody i cyrkulacji można zaizolować ciepłochronnie dla uniknięcia zbędnych strat ciepła wody otulinami Thermaflex lub podobne.. Całość wykonanej instalacji poddać próbie szczelności i przepłukać. Prowadzenie przewodów i usytuowanie urządzeń wg. rysunków. 3. Kanalizacja sanitarna. Ścieki sanitarne z pomieszczeń socjalnych i zabiegowych oraz sal chorych odprowadzane będą nowymi przyłączami do wspólnej zewnętrznej kanalizacji budynku szpitala z włączeniem bezpośrednio do istniejących na sieci studzienek rewizyjnych PVC φ 430 mm z włazem żeliwnym. Dla odprowadzenie ścieków wykonane zostaną nowe piony kanalizacyjne z włączeniem do wspólnego przewodu poziomego prowadzonegojak dotychczas po ścianie korytarza piwnicznego. Z umywalni części piwnicznej wraz z jednym pionem ścieki odprowadzane zostaną do nowo wykonanej kanalizacji pawilonu Do pionów PVC/110 odprowadzone zostaną głównie ścieki z muszli ustępowych w pomieszczeniu sanitarnym oraz umywalek i natrysków, do pionów PVC/75 odprowadzone zostaną ścieki jedynie z umywalek i zlewozmywaków.

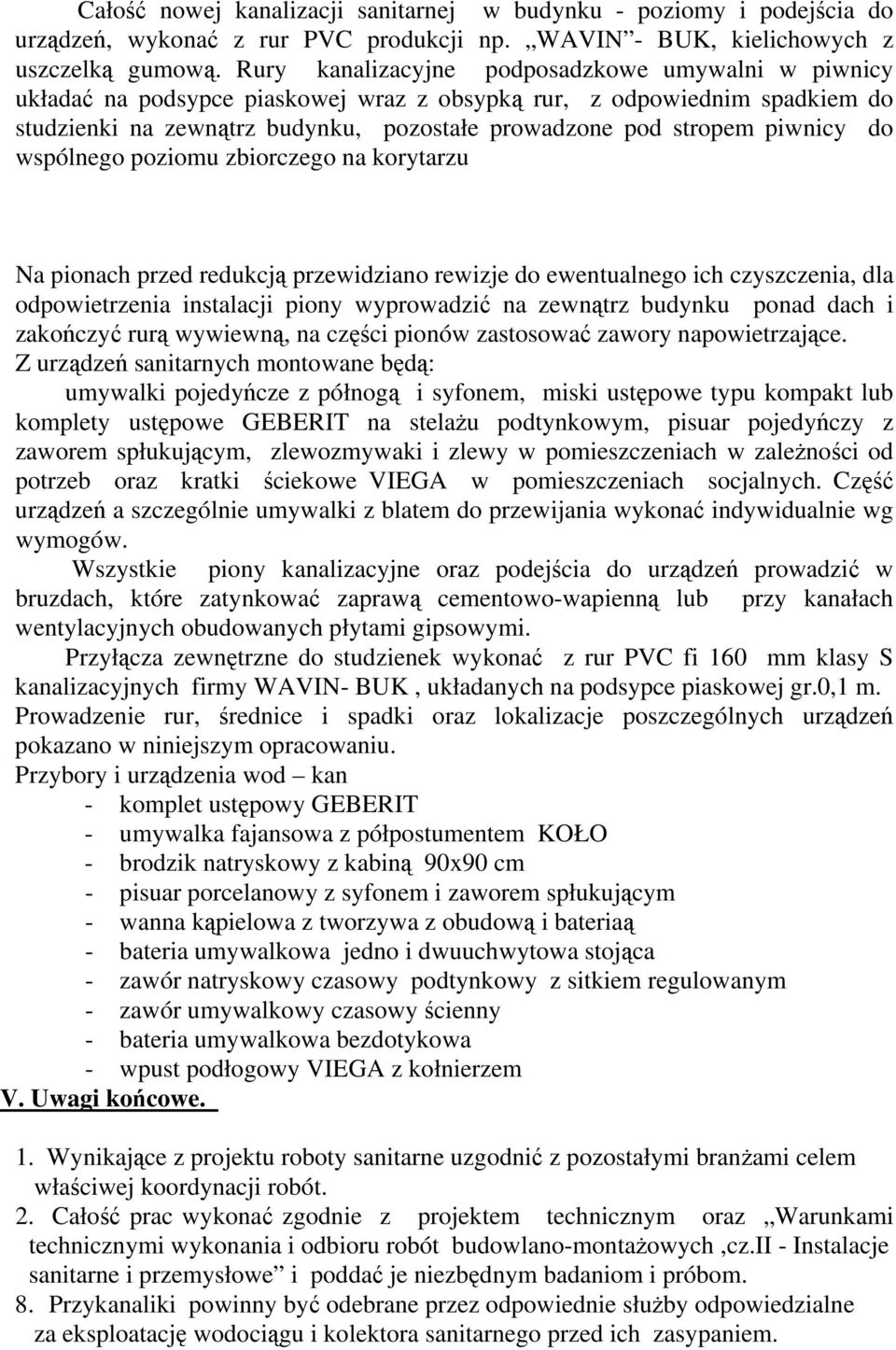

9 Całość nowej kanalizacji sanitarnej w budynku - poziomy i podejścia do urządzeń, wykonać z rur PVC produkcji np. WAVIN - BUK, kielichowych z uszczelką gumową. Rury kanalizacyjne podposadzkowe umywalni w piwnicy układać na podsypce piaskowej wraz z obsypką rur, z odpowiednim spadkiem do studzienki na zewnątrz budynku, pozostałe prowadzone pod stropem piwnicy do wspólnego poziomu zbiorczego na korytarzu Na pionach przed redukcją przewidziano rewizje do ewentualnego ich czyszczenia, dla odpowietrzenia instalacji piony wyprowadzić na zewnątrz budynku ponad dach i zakończyć rurą wywiewną, na części pionów zastosować zawory napowietrzające. Z urządzeń sanitarnych montowane będą: umywalki pojedyńcze z półnogą i syfonem, miski ustępowe typu kompakt lub komplety ustępowe GEBERIT na stelażu podtynkowym, pisuar pojedyńczy z zaworem spłukującym, zlewozmywaki i zlewy w pomieszczeniach w zależności od potrzeb oraz kratki ściekowe VIEGA w pomieszczeniach socjalnych. Część urządzeń a szczególnie umywalki z blatem do przewijania wykonać indywidualnie wg wymogów. Wszystkie piony kanalizacyjne oraz podejścia do urządzeń prowadzić w bruzdach, które zatynkować zaprawą cementowo-wapienną lub przy kanałach wentylacyjnych obudowanych płytami gipsowymi. Przyłącza zewnętrzne do studzienek wykonać z rur PVC fi 160 mm klasy S kanalizacyjnych firmy WAVIN- BUK, układanych na podsypce piaskowej gr.0,1 m. Prowadzenie rur, średnice i spadki oraz lokalizacje poszczególnych urządzeń pokazano w niniejszym opracowaniu. Przybory i urządzenia wod kan - komplet ustępowy GEBERIT - umywalka fajansowa z półpostumentem KOŁO - brodzik natryskowy z kabiną 90x90 cm - pisuar porcelanowy z syfonem i zaworem spłukującym - wanna kąpielowa z tworzywa z obudową i bateriaą - bateria umywalkowa jedno i dwuuchwytowa stojąca - zawór natryskowy czasowy podtynkowy z sitkiem regulowanym - zawór umywalkowy czasowy ścienny - bateria umywalkowa bezdotykowa - wpust podłogowy VIEGA z kołnierzem V. Uwagi końcowe. 1. Wynikające z projektu roboty sanitarne uzgodnić z pozostałymi branżami celem właściwej koordynacji robót. 2. Całość prac wykonać zgodnie z projektem technicznym oraz Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych,cz.ii - Instalacje sanitarne i przemysłowe i poddać je niezbędnym badaniom i próbom. 8. Przykanaliki powinny być odebrane przez odpowiednie służby odpowiedzialne za eksploatację wodociągu i kolektora sanitarnego przed ich zasypaniem.

10 9. Podczas montażu rurociągów wodociągowych i kanalizacyjnych oraz urządzeń zachować zasady zgodne z instrukcją montażową producenta. 10. Podczas wykonywania wszystkich prac kierować się wytycznymi zawartymi w HAHO 3000 Zagranica - stan r. 11. Dopuszcza się zmiany usytuowania urządzeń i prowadzenia kanałów pod stropem piwnicy z uwagi na występowanie innych instalacji. 12. Zmiany w stosunku do dokumnetacji dokonane w czsie realizacji zadania uwidocznić w dokumentacji powykowawczej. OBLICZENIA do projektu wewnętrznej instalacji wodociągowej i kan. sanitarnej dla modernizacji oddziałów szpitalnych : internistycznego i dziecięcego 1. Zapotrzebowanie wody zimnej Średnie dobowe zapotrzebowanie wody dla celów socjalno-bytowych oraz porządkowych - ilość łóżek szpitalnych 20 - średnie zapotrzebowanie wody 400 l/d i łóżko - cele porządkowe 1 l/m 2 powierzchni - powierzchnia użytkowa zaplecza ok. 500 m 2 Q śr.d. = 400 x x 500 = 8500 l/d = 8,5 m 3 /d współczynnik nierówności godzinowej kg = 2,5 Q śr.h = 8500 l/d : 24 = 350 l /h x 2,5 = 875 l/h Maksymalne dobowe zapotrzebowanie wody przyjęto dla współczynnika zwiększającego nierównomierności zużycia kd = 1,2 Q max d = 8,5 x 1,2 = 10,2 m 3 /d 2. Wyznaczenie zapotrzebowania ciepłej wody Dla wyznaczenia maksymalnego przepływu c.w.uż przyjęto jako 50% normatywnego zużycia wody o temp. 40 o 875 x 0,50 = 437,5 l/h = 0,12 l/sek Po przeliczeniu ilości wody na wodę o temperaturze + 55 o C

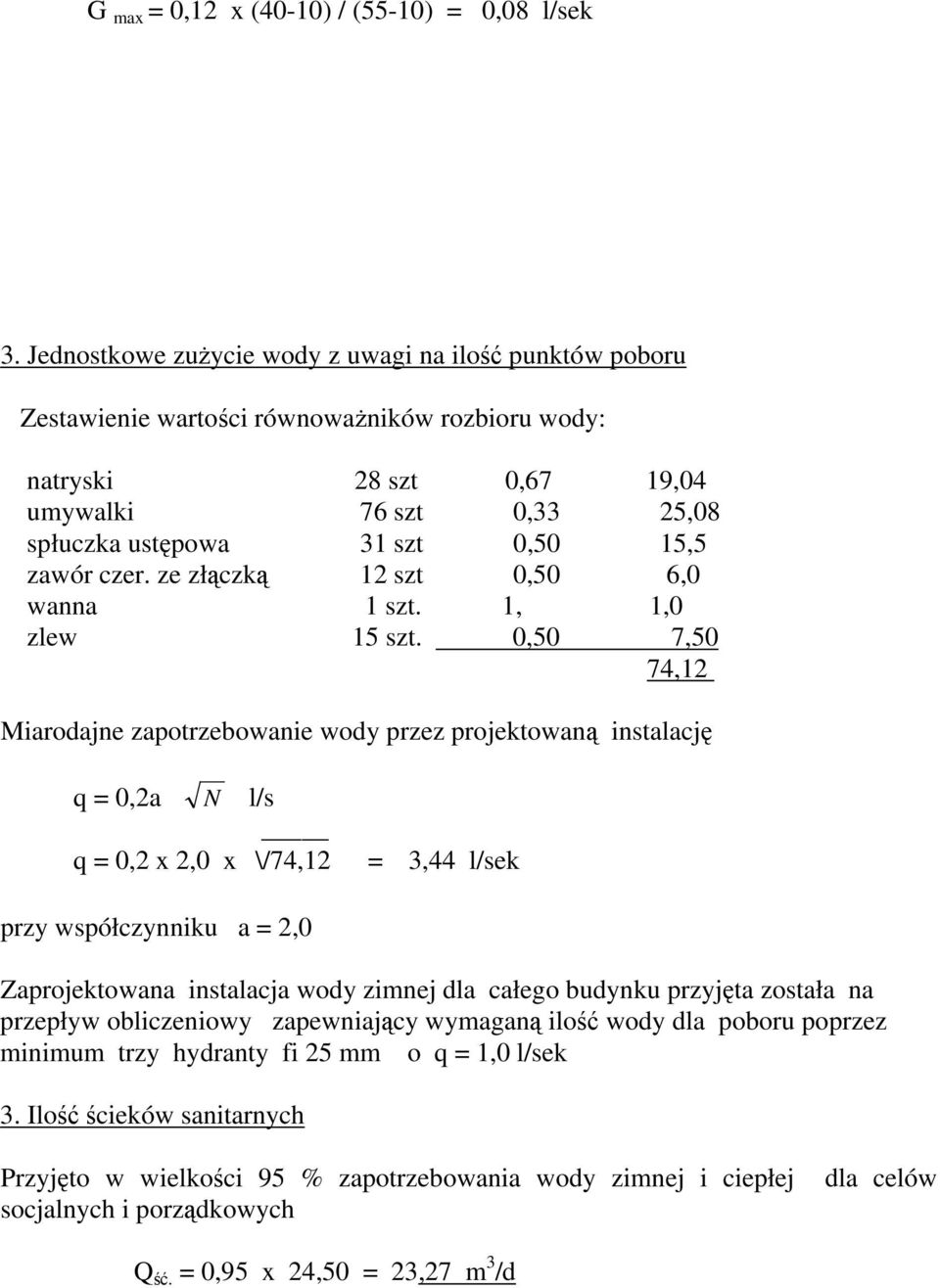

11 G max = 0,12 x (40-10) / (55-10) = 0,08 l/sek 3. Jednostkowe zużycie wody z uwagi na ilość punktów poboru Zestawienie wartości równoważników rozbioru wody: natryski 28 szt 0,67 19,04 umywalki 76 szt 0,33 25,08 spłuczka ustępowa 31 szt 0,50 15,5 zawór czer. ze złączką 12 szt 0,50 6,0 wanna 1 szt. 1, 1,0 zlew 15 szt. 0,50 7,50 74,12 Miarodajne zapotrzebowanie wody przez projektowaną instalację q = 0,2a N l/s q = 0,2 x 2,0 x \/74,12 = 3,44 l/sek przy współczynniku a = 2,0 Zaprojektowana instalacja wody zimnej dla całego budynku przyjęta została na przepływ obliczeniowy zapewniający wymaganą ilość wody dla poboru poprzez minimum trzy hydranty fi 25 mm o q = 1,0 l/sek 3. Ilość ścieków sanitarnych Przyjęto w wielkości 95 % zapotrzebowania wody zimnej i ciepłej socjalnych i porządkowych dla celów Q ść. = 0,95 x 24,50 = 23,27 m 3 /d
