1 PROJEKT REGULACJI WEWNĘTRZNEJ INSTALACJI CENTRALNEGO OGRZEWANIA W BUDYNKU MIESZKALNYM WIELORODZINNYM Adres inwestycji: Rzeszów, ul. Zofii Chrzanowskiej 2 Inwestor: Wspólnota Mieszkaniowa budynku przy ul. Chrzanowskiej 2 w zarządzie MZBM Sp. z o.o. Rzeszów ul. Lisa Kuli 13a Projektant: mgr inż. Aleksandra Iwan Opracowanie: mgr inż. Anna Pawlus listopad 2015

2 Spis treści: I. CZĘŚĆ OPISOWA 1. Warunki MPEC 2. Opis techniczny 3. Przedmiar robót II. CZĘŚĆ RYSUNKOWA 1. Instalacja c.o. rzut piwnic rys.1 2. Instalacja c.o. rzut parteru rys.2 3. Instalacja c.o. rzut I piętra rys.3 4. Instalacja c.o. rzut II piętra rys.4 5. Instalacja c.o. rzut III piętra rys.5 6. Instalacja c.o. rzut IV piętra rys.6 7. Rozwinięcie instalacji rys.7

3 OPIS TECHNICZNY do projektu modernizacji instalacji centralnego ogrzewania w budynku mieszkalnym wielorodzinnym przy ul. Zofii Chrzanowskiej 2 1. Podstawa opracowania - zlecenie inwestora - inwentaryzacja budowlana budynku - wizja lokalna - aktualne normy i przepisy prawne 2. Zakres opracowania Opracowanie obejmuje obliczenia niezbędne do regulacji wewnętrznej istniejącej instalacji centralnego ogrzewania w budynku przy ul. Zofii Chrzanowskiej 2. Projektowane roboty będą obejmować płukanie istniejących przewodów oraz grzejników, montaż zaworów termostatycznych oraz powrotnych a także montaż zaworów regulacyjnych i odcinających pod istniejącymi pionami. Dodatkowo należy istniejące odpowietrzenie centralne zastąpić indywidualnymi zaworami odpowietrzającymi na końcach pionów. 3. Opis stanu istniejącego 3.1. Dane ogólne Przedmiotowy budynek wielorodzinny został wybudowany w latach 1960 w technologii tradycyjnej. Budynek posiada pięć kondygnacji nadziemnych w zabudowie zwartej narożnej, o dwóch klatkach schodowych przelotowych. Budynek został poddany termomodernizacji: ocieplenie ścian z cegły pełnej 10 cm warstwą styropianu oraz wymiana okien na okna z PCV. Budynek jest podpiwniczony i wyposażony w instalacje: elektryczną, wod - kan, centralnego ogrzewania oraz gazową. W budynku znajdują sie 22 mieszkania Instalacja c.o. Źródłem ciepła dla istniejącej instalacji c.o. jest lokalna wymiennikownia, zlokalizowana w piwnicy budynku, zasilana z miejskiej sieci ciepłowniczej. Węzeł cieplny wyposażony jest w automatyczną regulację pogodową z pompami obiegowymi. Instalacja c.o. z rur stalowych, pracuje w systemie z rozdziałem dolnym, z pionami grzewczymi prowadzonymi w ścianach budynku oraz po wierzchu ścian bez izolacji termicznej. Poziomy instalacji c.o. prowadzone pod stropem piwnicy w otulinie termoizolacyjnej. Temperatury obliczeniowe w instalacji 90/70 C. Elementami grzewczymi są w większości grzejniki żeliwne członowe typu T-1 (S-130), bez zaworów termostatycznych, z centralnym odpowietrzeniem. W niektórych mieszkaniach grzejniki zostały wymienione na aluminiowe grzejniki członowe. W łazienkach znajdują się piony grzewcze. W istniejącej instalacji brak możliwości jakiejkolwiek regulacji jakościowo - ilościowej. Instalacja nie jest dostosowana do przeprowadzonej jakiś czas temu termomodernizacji

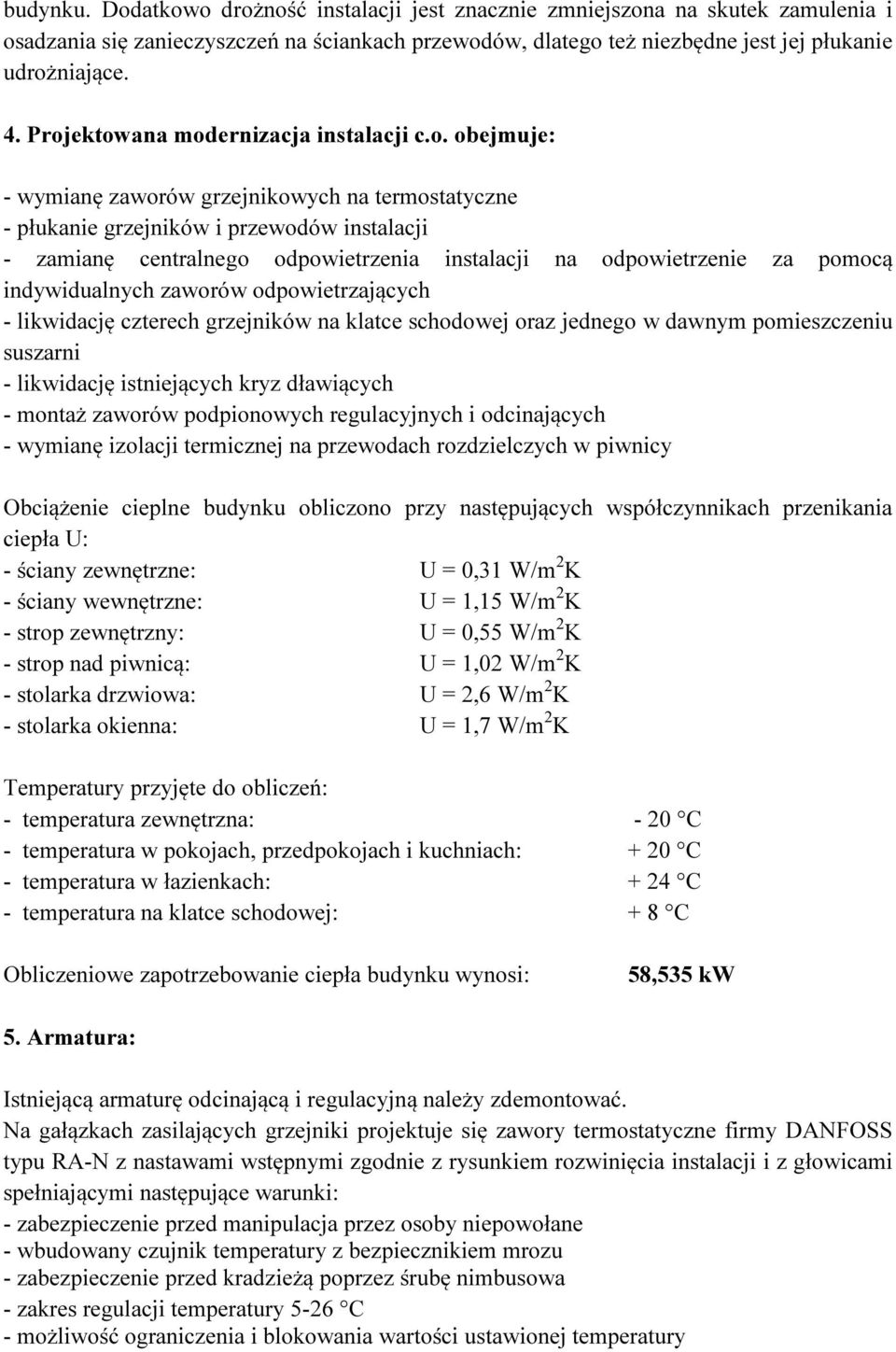

4 budynku. Dodatkowo drożność instalacji jest znacznie zmniejszona na skutek zamulenia i osadzania się zanieczyszczeń na ściankach przewodów, dlatego też niezbędne jest jej płukanie udrożniające. 4. Projektowana modernizacja instalacji c.o. obejmuje: - wymianę zaworów grzejnikowych na termostatyczne - płukanie grzejników i przewodów instalacji - zamianę centralnego odpowietrzenia instalacji na odpowietrzenie za pomocą indywidualnych zaworów odpowietrzających - likwidację czterech grzejników na klatce schodowej oraz jednego w dawnym pomieszczeniu suszarni - likwidację istniejących kryz dławiących - montaż zaworów podpionowych regulacyjnych i odcinających - wymianę izolacji termicznej na przewodach rozdzielczych w piwnicy Obciążenie cieplne budynku obliczono przy następujących współczynnikach przenikania ciepła U: - ściany zewnętrzne: U = 0,31 W/m 2 K - ściany wewnętrzne: U = 1,15 W/m 2 K - strop zewnętrzny: U = 0,55 W/m 2 K - strop nad piwnicą: U = 1,02 W/m 2 K - stolarka drzwiowa: U = 2,6 W/m 2 K - stolarka okienna: U = 1,7 W/m 2 K Temperatury przyjęte do obliczeń: - temperatura zewnętrzna: - 20 C - temperatura w pokojach, przedpokojach i kuchniach: + 20 C - temperatura w łazienkach: + 24 C - temperatura na klatce schodowej: + 8 C Obliczeniowe zapotrzebowanie ciepła budynku wynosi: 58,535 kw 5. Armatura: Istniejącą armaturę odcinającą i regulacyjną należy zdemontować. Na gałązkach zasilających grzejniki projektuje się zawory termostatyczne firmy DANFOSS typu RA-N z nastawami wstępnymi zgodnie z rysunkiem rozwinięcia instalacji i z głowicami spełniającymi następujące warunki: - zabezpieczenie przed manipulacja przez osoby niepowołane - wbudowany czujnik temperatury z bezpiecznikiem mrozu - zabezpieczenie przed kradzieżą poprzez śrubę nimbusowa - zakres regulacji temperatury 5-26 C - możliwość ograniczenia i blokowania wartości ustawionej temperatury

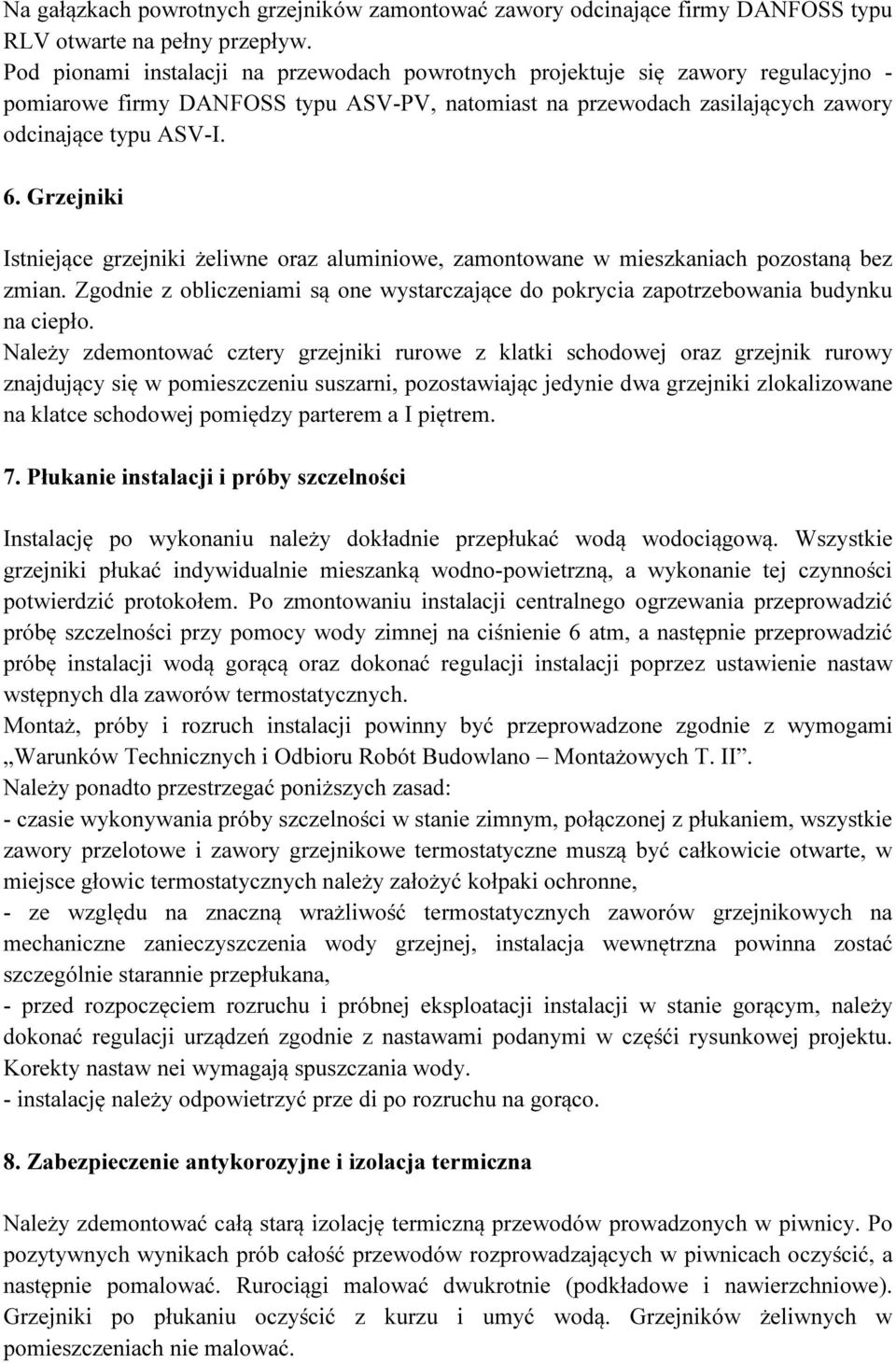

5 Na gałązkach powrotnych grzejników zamontować zawory odcinające firmy DANFOSS typu RLV otwarte na pełny przepływ. Pod pionami instalacji na przewodach powrotnych projektuje się zawory regulacyjno - pomiarowe firmy DANFOSS typu ASV-PV, natomiast na przewodach zasilających zawory odcinające typu ASV-I. 6. Grzejniki Istniejące grzejniki żeliwne oraz aluminiowe, zamontowane w mieszkaniach pozostaną bez zmian. Zgodnie z obliczeniami są one wystarczające do pokrycia zapotrzebowania budynku na ciepło. Należy zdemontować cztery grzejniki rurowe z klatki schodowej oraz grzejnik rurowy znajdujący się w pomieszczeniu suszarni, pozostawiając jedynie dwa grzejniki zlokalizowane na klatce schodowej pomiędzy parterem a I piętrem. 7. Płukanie instalacji i próby szczelności Instalację po wykonaniu należy dokładnie przepłukać wodą wodociągową. Wszystkie grzejniki płukać indywidualnie mieszanką wodno-powietrzną, a wykonanie tej czynności potwierdzić protokołem. Po zmontowaniu instalacji centralnego ogrzewania przeprowadzić próbę szczelności przy pomocy wody zimnej na ciśnienie 6 atm, a następnie przeprowadzić próbę instalacji wodą gorącą oraz dokonać regulacji instalacji poprzez ustawienie nastaw wstępnych dla zaworów termostatycznych. Montaż, próby i rozruch instalacji powinny być przeprowadzone zgodnie z wymogami Warunków Technicznych i Odbioru Robót Budowlano Montażowych T. II. Należy ponadto przestrzegać poniższych zasad: - czasie wykonywania próby szczelności w stanie zimnym, połączonej z płukaniem, wszystkie zawory przelotowe i zawory grzejnikowe termostatyczne muszą być całkowicie otwarte, w miejsce głowic termostatycznych należy założyć kołpaki ochronne, - ze względu na znaczną wrażliwość termostatycznych zaworów grzejnikowych na mechaniczne zanieczyszczenia wody grzejnej, instalacja wewnętrzna powinna zostać szczególnie starannie przepłukana, - przed rozpoczęciem rozruchu i próbnej eksploatacji instalacji w stanie gorącym, należy dokonać regulacji urządzeń zgodnie z nastawami podanymi w częśći rysunkowej projektu. Korekty nastaw nei wymagają spuszczania wody. - instalację należy odpowietrzyć prze di po rozruchu na gorąco. 8. Zabezpieczenie antykorozyjne i izolacja termiczna Należy zdemontować całą starą izolację termiczną przewodów prowadzonych w piwnicy. Po pozytywnych wynikach prób całość przewodów rozprowadzających w piwnicach oczyścić, a następnie pomalować. Rurociągi malować dwukrotnie (podkładowe i nawierzchniowe). Grzejniki po płukaniu oczyścić z kurzu i umyć wodą. Grzejników żeliwnych w pomieszczeniach nie malować.

6 Należy zdemontować całą starą izolację termiczną przewodów prowadzonych w piwnicy. Rurociągi poziome oraz podejścia pod piony izolować oddzielenie otulinami z pianki polietylenowej w osłonie z folii PCV wg zasad określonych w Rozporządzeniu Ministra Transportu, Budownictwa i Gospodarki Morskiej dnia 13 sierpnia 2013 r. (Dz.U. z 2013 r poz. Nr 926) zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. 10. Uwagi końcowe Wszelkie prace dodatkowe wynikłe w trakcie realizacji, a nie objęte niniejszym opracowaniem wycenić kosztorysem powykonawczym w uzgodnieniu z Inspektorem Nadzoru i Inwestorem. Całość robót prowadzić i wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - Montażowych - część II wydanymi przez COBRTI Instal w Warszawie, odpowiednimi przepisami BHP i ppoż. oraz z Dz. U. z dnia r. dz. IV rozdz. 4.

7 Przedmiar robót Obiekt Budynek mieszkalny przy ul. Zofii Chrzanowskiej 2 w Rzeszowie -modernizacja instalacji centralnego ogrzewania Inwestor Współnota Mieszkaniowa budynku przy ul. Chrzanowskiej 2 w Rzeszowie z siedzibą ul.lisa-kuli 13a Wykonawca. Rzeszów, XII "Rekomendacja Jakości"dla programu do kosztorysowania Rodos przyznana przez Stowarzyszenie Kosztorysantów Budowlanych, Warszawa, ul.hoża 50

8 Rodos [6080] Tabela przedmiaru robót Strona 2/4 Budynek mieszkalny przy ul. Zofii Chrzanowskiej 2 w Rzeszowie -modernizacja instalacji centralnego ogrzewania Nr Podstawa Nr ST Opis robót Jm Ilość 1 Kalkulacja indywidualna 2 KNR /02 3 KNR /05 4 KNR /01 5 KNR /01 6 Kalkulacja indywidualna 7 KNR /06 8 KNR /05 9 KNR-W /01 10 KNR /01 11 KNR /01 12 KNR /01 13 KNR-W /07 14 KNR /01 15 KNR /01 16 KNR /02 17 KNR /01 18 KNR /02 19 KNR /03 20 KNR /04 21 KNR /04 22 KNR /01 1. Demontaże, płukania instalacji, grzejnków Opróżnienie instalacji c.o. z czynnika nośnego Demontaż grzejnika żeliwnego członowego o powierzchni ogrzewalnej do 5,0m2 Demontaż grzejnika z rury żebrowej żeliwnej - likwidacja grzejników na klatce schodowej - 4 kpl, pomieszczenie suszarni - 1 kpl ze zniesieniem na wskazane miesce składowania Zaslepienie rur przyłacznych do grzejników na klatce schodowej i pomieszczeniu suszarni.( wsp. do R=0,5) Analogia Odcięcie rur odpowietrzających, z zaślepieniem ( wsp. do R=0,5) Wyniesienie grzejników żeliwnych na zewnątrz i wniesienie na miejsce montażu po płukaniu Analogia. Płukanie grzejnika o pow.ogrzew.do 5,0m2 (Krotność= 2) Próba szczelności grzejnika żeliwnego członowego po płukaniu Analogia.Płukanie instalacji centralnego ogrzewania w budynkach mieszkalnych (Krotność= 2) 2. Roboty montażowe Wymiana zaworu grzejnikowego na zawór termostatyczny typ RA-N śr.15mm z głowicą typ RA 2994 prod. Danfoss Zawory powrotne typ RLV o połączeniach gwintowanych o średnicy nominalnej 15mm Dopasowanie rur przyłacznych śr.15mm do grzejnika żeliwnego o złączach gwintowanych Zawory odpowietrzające automatyczne o śr.15mm - Analogia odpowietrzenie pionów Sprawdzenie instalacji c.o. na gorąco z dokonaniem regulacji Próby ciśnieniowe szczelności instalacji wewnętrznych w budynkach mieszkalnych Analogia. Wykonanie nastaw, zaplombowanie zaworów grzejnikowych Wstawienie zaworów do regulacji c.o nastawny śr.15mm - automatyczny zawór równoważący typ ASV-PV - na powrocie Wstawienie zaworów do regulacji c.o. nastawny, automatyczny zawór równoważący typ ASV-I śr.20mm - na zasilaniu Wstawienie zaworów do regulacji c.o. nastawny, automatyczny zawór równoważący typ ASV-I śr.25mm - na zasilaniu Wstawienie zaworów do regulacji c.o. nastawny, automatyczny zawór równoważący typ ASV-I śr.32mm - na zasilaniu Wstawienie zaworów do regulacji c.o. nastawny, automatyczny zawór równoważący typ ASV-I śr.40mm - na zasilaniu Dopasowanie rur przyłacznych spawanych / siadań/ do montazu zaworów p.pionowych śr.15mm kpl 1,000 kpl 58,000 szt 5,000 szt 10,000 szt 10,000 kpl 58,000 szt 58,000 szt 58,000 m 820,000 szt 58,000 szt 58,000 kpl 58,000 szt 16,000 urządzeń 58,000 urządzenie 58,000 szt 58,000 szt 15,000 szt 1,000 szt 3,000 szt 9,000 szt 2,000 szt 15,000

9 Rodos [6080] Tabela przedmiaru robót Strona 3/4 Budynek mieszkalny przy ul. Zofii Chrzanowskiej 2 w Rzeszowie -modernizacja instalacji centralnego ogrzewania Nr Podstawa Nr ST Opis robót Jm Ilość 23 KNR /01 24 KNR /02 25 KNR /02 26 KNR /02 27 KNR /02 28 KNR /04 29 KNR /04 30 KNR /04 31 KNR /04 32 KNR /11 33 KNR /19 34 KNR /19 35 KNR /20 Dopasowanie rur przyłacznych spawanych / siadań/ do montazu zaworów p.pionowych śr.20mm Dopasowanie rur przyłacznych spawanych / siadań/ do montazu zaworów p.pionowych śr.25mm Dopasowanie rur przyłacznych spawanych / siadań/ do montazu zaworów p.pionowych śr.32mm Dopasowanie rur przyłacznych spawanych / siadań/ do montazu zaworów p.pionowych śr.40mm Analogia.Wykonanie nastaw, zaplombowanie zaworów podpionowych Czyszczenie ręczne przez szczotkowanie rurociągów stalowych o średnicy zewnętrznej do 57mm od stanu wyjściowego powierzchni B do trzeciego stopnia czystości Odtłuszczanie rurociągów stalowych Malowanie pędzlem farbami olejnymi przeciwrdzewnymi do gruntowania rurociągów stalowych o średnicy zewnętrznej do 57mm Malowanie pędzlem farbami nawierzchniowymi i emaliami olejnymi rurociągów stalowych o średnicy zewnętrznej do 57mm Izolacja jednowarstwowa grubości 20mm rurociągów o śr.25mm otulinami Thermaflex PUR Izolacja jednowarstwowa grubości 30mm rurociągów o śr. 32mm otulinami Thermaflex PUR Izolacja jednowarstwowa grubości 40mm rurociągów o śr.40mm otulinami Thermaflex PUR Izolacja jednowarstwowa grubości 50mm rurociągów o śr. 50mm otulinami Thermaflex PUR szt 1,000 szt 3,000 szt 9,000 szt 2,000 szt 15,000 m2 31,100 m2 31,100 m2 31,100 m2 31,100 m 12,000 m 94,000 m 78,000 m 32,000

10 Rodos [6080] Spis działów przedmiaru robót Strona 4/4 Budynek mieszkalny przy ul. Zofii Chrzanowskiej 2 w Rzeszowie -modernizacja instalacji centralnego ogrzewania Nr Opis robót 1. Demontaże, płukania instalacji, grzejnków 2. Roboty montażowe
