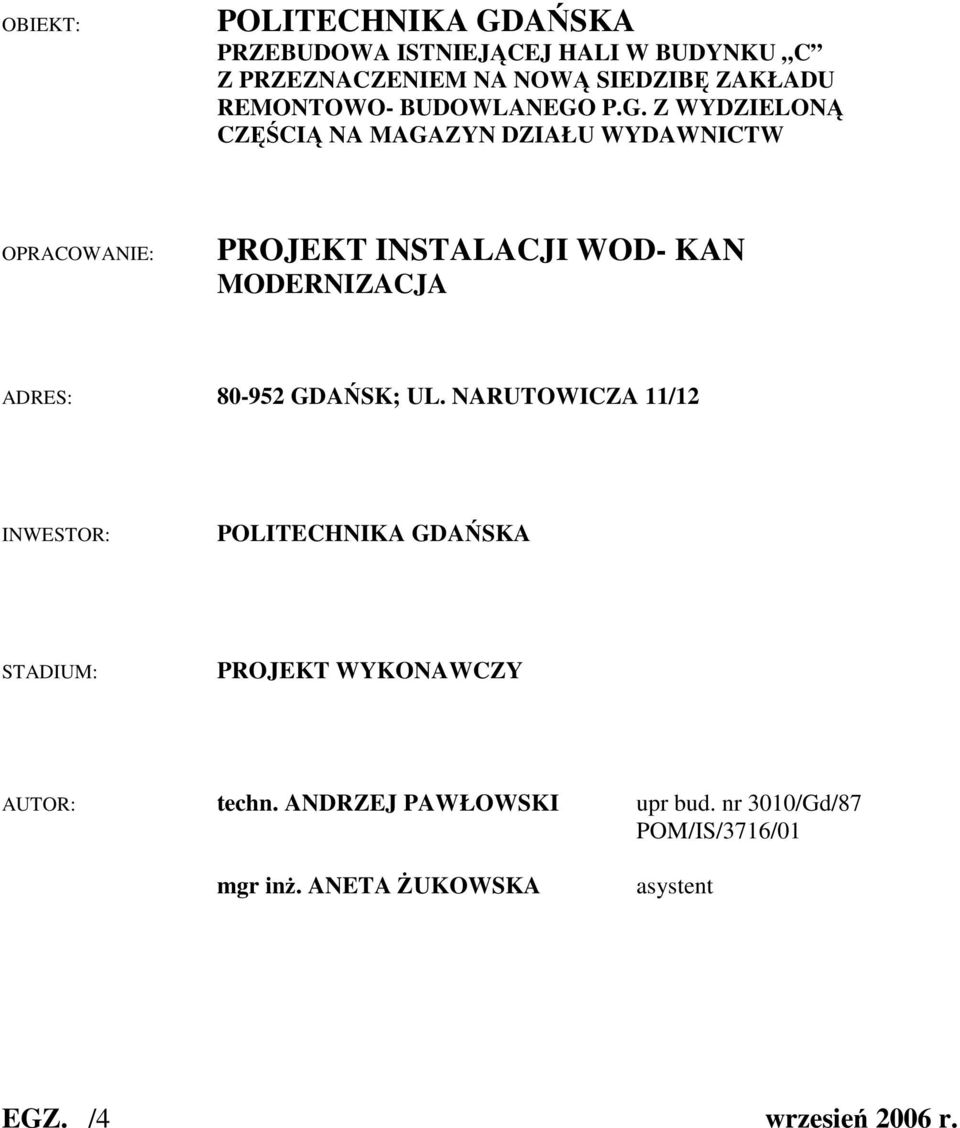

1 OBIEKT: POLITECHNIKA GDAŃSKA PRZEBUDOWA ISTNIEJĄCEJ HALI W BUDYNKU C Z PRZEZNACZENIEM NA NOWĄ SIEDZIBĘ ZAKŁADU REMONTOWO- BUDOWLANEGO P.G. Z WYDZIELONĄ CZĘŚCIĄ NA MAGAZYN DZIAŁU WYDAWNICTW OPRACOWANIE: PROJEKT INSTALACJI WOD- KAN MODERNIZACJA ADRES: GDAŃSK; UL. NARUTOWICZA 11/12 INWESTOR: POLITECHNIKA GDAŃSKA STADIUM: PROJEKT WYKONAWCZY AUTOR: techn. ANDRZEJ PAWŁOWSKI upr bud. nr 3010/Gd/87 POM/IS/3716/01 mgr inż. ANETA ŻUKOWSKA asystent EGZ. /4 wrzesień 2006 r.

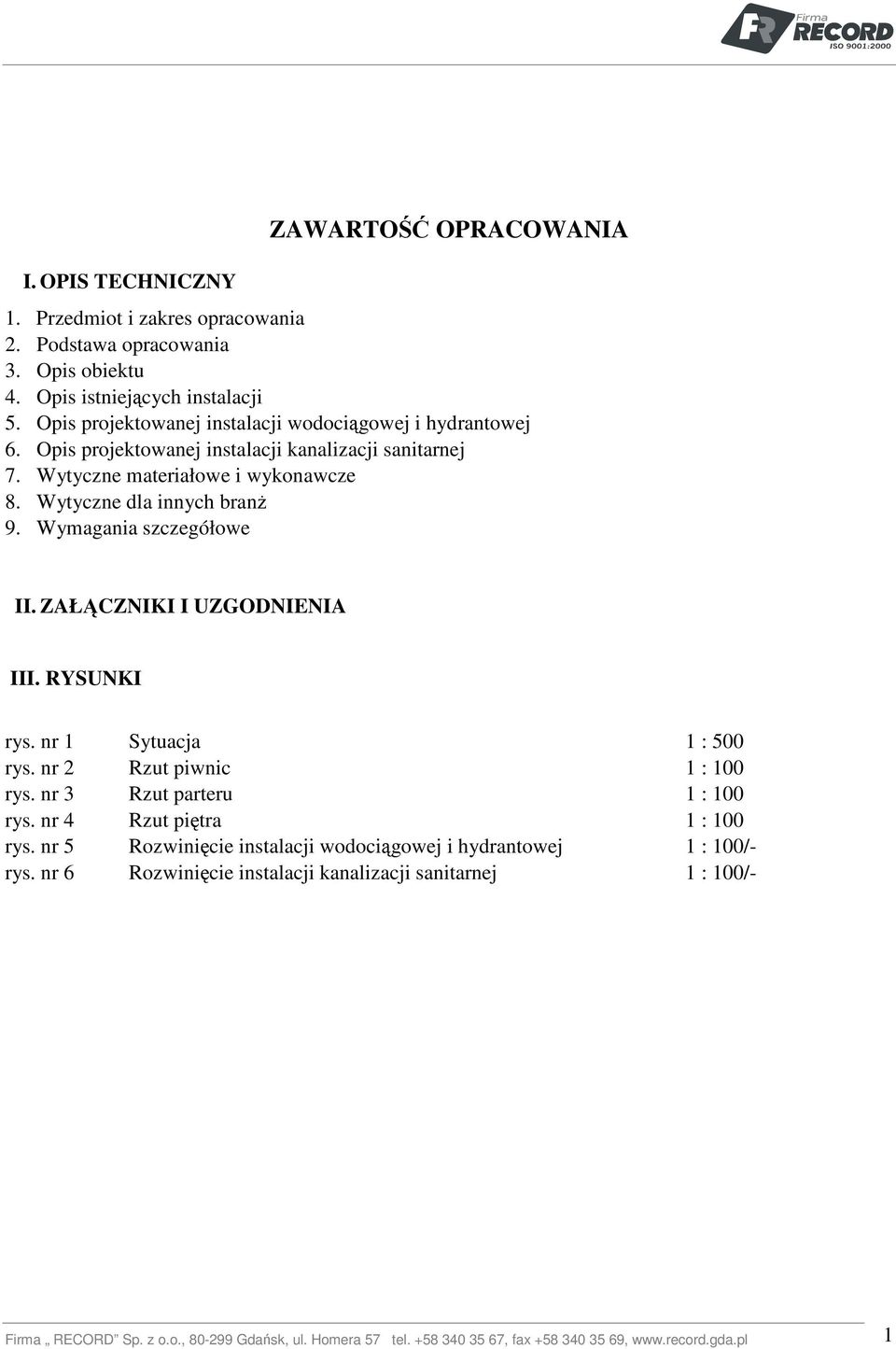

2 I. OPIS TECHNICZNY ZAWARTOŚĆ OPRACOWANIA 1. Przedmiot i zakres opracowania 2. Podstawa opracowania 3. Opis obiektu 4. Opis istniejących instalacji 5. Opis projektowanej instalacji wodociągowej i hydrantowej 6. Opis projektowanej instalacji kanalizacji sanitarnej 7. Wytyczne materiałowe i wykonawcze 8. Wytyczne dla innych branż 9. Wymagania szczegółowe II. ZAŁĄCZNIKI I UZGODNIENIA III. RYSUNKI rys. nr 1 Sytuacja 1 : 500 rys. nr 2 Rzut piwnic 1 : 100 rys. nr 3 Rzut parteru 1 : 100 rys. nr 4 Rzut piętra 1 : 100 rys. nr 5 Rozwinięcie instalacji wodociągowej i hydrantowej 1 : 100/- rys. nr 6 Rozwinięcie instalacji kanalizacji sanitarnej 1 : 100/- Firma RECORD Sp. z o.o., Gdańsk, ul. Homera 57 tel , fax , 1

3 1. PRZEDMIOT I ZAKRES OPRACOWANIA I. OPIS TECHNICZNY Przedmiotem opracowania jest projekt wykonawczy instalacji sanitarnych modernizowanego i rozbudowywanego budynku Chemii C Politechniki Gdańskiej w Gdańsku. Opracowanie obejmuje rozwiązania w zakresie instalacji wodociągowej, instalacji hydrantowej oraz instalacji kanalizacji sanitarnej. W zakres modernizacji wchodzi całkowita wymiana instalacji. 2. PODSTAWA OPRACOWANIA Projekt przygotowano na podstawie: obowiązujących norm i przepisów prawnych projektu architektonicznego opracowanego przez Wydział Architektury Politechniki Gdańskiej, inwentaryzacji istniejącej hali projektu budowlanego instalacji sanitarnych opracowanego przez Firmę Record w sierpniu 2006r. aneksu ppoż. 3. OPIS OBIEKTU 3.1 Stan istniejący Obecnie obiekt jest budynkiem dwukondygnacyjnym częściowo podpiwniczonym. Obecnie w budynku znajdują się: - w podziemiu magazyn książek - na poziomie parteru laboratoria, warsztat Budynek wyposażony jest w instalację wodociągową i kanalizacyjną. Budynek przylega do hali budynku C Wydziału Chemii, skąd wprowadzane są przewody obu instalacji. 3.2 Zakres rozbudowy Rozbudowa i modernizacja obejmuje jedynie część budynku, w której znajduje się obecnie warsztat. W tej części powstaną dwa poziomy połączone ze sobą schodami. Na poziomie parteru zlokalizowano magazyny, pracownie, archiwum oraz pomieszczenia sanitarne. Na piętrze znajdować się będą pomieszczenia biurowe, sala konferencyjna, archiwum oraz sanitariaty. Wszystkie obecnie istniejące instalacje sanitarne zostaną zlikwidowane, a w ich miejsce ułożone nowe, uwzględniające obecne przepisy oraz nowe lokalizacje odbiorników. 4. OPIS ISTNIEJĄCYCH INSTALACJI Przewiduje się całkowity demontaż instalacji. 5. OPIS PROJEKTOWANEJ INSTALACJI WODOCIĄGOWEJ I HYDRANTOWEJ Woda zimna dla potrzeb sanitariatów i hydrantów p.poż. będzie doprowadzona z istniejącej instalacji budynku Wydziału Chemii prowadzonej na poziomie piwnic. Przyłącze wody będzie posiadać średnicę 40 mm. Ciepła woda użytkowa i cyrkulacja ciepłej wody przygotowywana będzie w istniejącym węźle cieplnym, znajdującym się na poziomie piwnic istniejącego budynku Wydziału Chemii. Przewody zasilające projektowany budynek prowadzone będą pod stropem piwnicy do pionu (P1), dalej pod Firma RECORD Sp. z o.o., Gdańsk, ul. Homera 57 tel , fax , 2

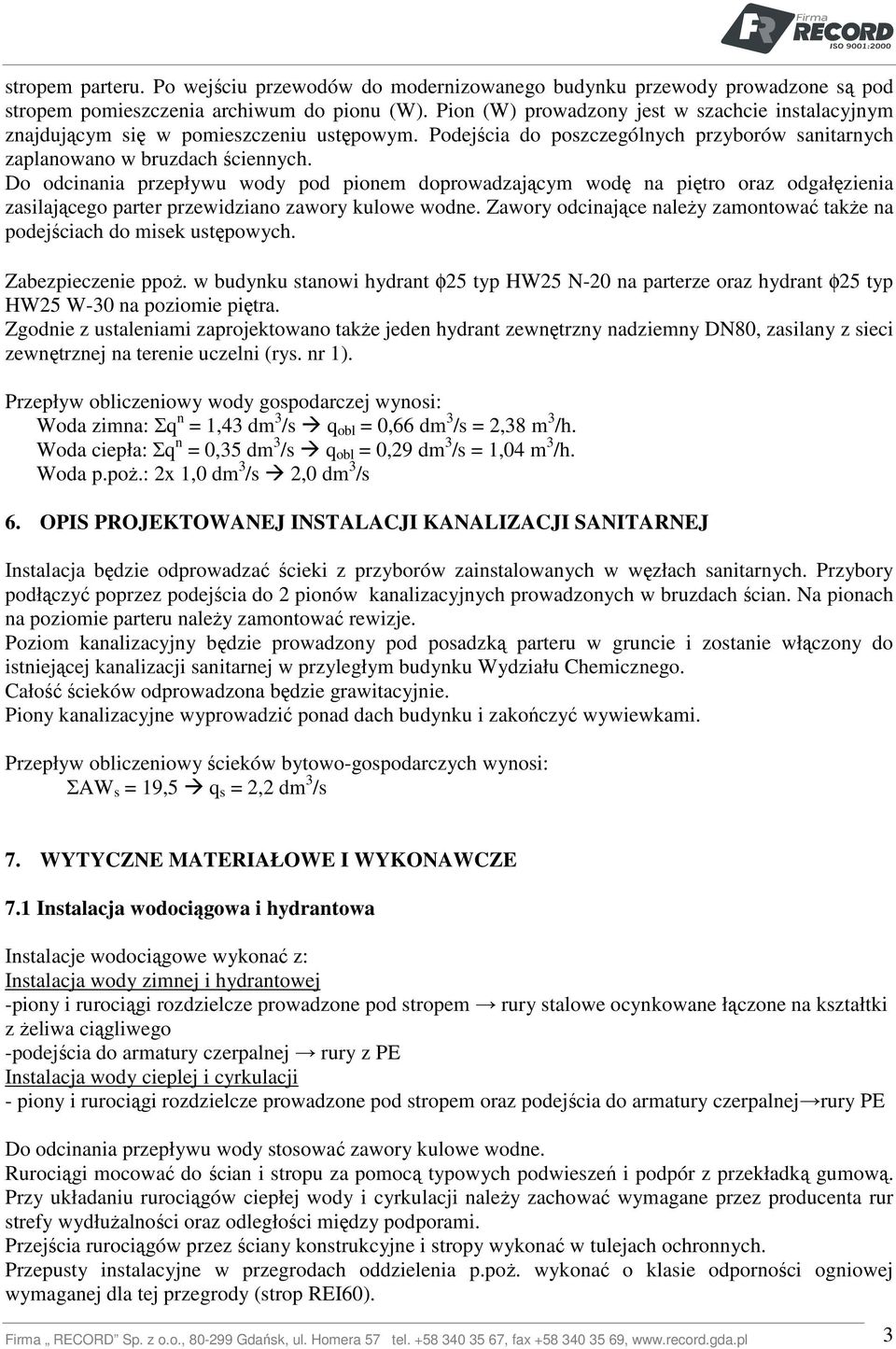

4 stropem parteru. Po wejściu przewodów do modernizowanego budynku przewody prowadzone są pod stropem pomieszczenia archiwum do pionu (W). Pion (W) prowadzony jest w szachcie instalacyjnym znajdującym się w pomieszczeniu ustępowym. Podejścia do poszczególnych przyborów sanitarnych zaplanowano w bruzdach ściennych. Do odcinania przepływu wody pod pionem doprowadzającym wodę na piętro oraz odgałęzienia zasilającego parter przewidziano zawory kulowe wodne. Zawory odcinające należy zamontować także na podejściach do misek ustępowych. Zabezpieczenie ppoż. w budynku stanowi hydrant φ25 typ HW25 N-20 na parterze oraz hydrant φ25 typ HW25 W-30 na poziomie piętra. Zgodnie z ustaleniami zaprojektowano także jeden hydrant zewnętrzny nadziemny DN80, zasilany z sieci zewnętrznej na terenie uczelni (rys. nr 1). Przepływ obliczeniowy wody gospodarczej wynosi: Woda zimna: Σq n = 1,43 dm 3 /s q obl = 0,66 dm 3 /s = 2,38 m 3 /h. Woda ciepła: Σq n = 0,35 dm 3 /s q obl = 0,29 dm 3 /s = 1,04 m 3 /h. Woda p.poż.: 2x 1,0 dm 3 /s 2,0 dm 3 /s 6. OPIS PROJEKTOWANEJ INSTALACJI KANALIZACJI SANITARNEJ Instalacja będzie odprowadzać ścieki z przyborów zainstalowanych w węzłach sanitarnych. Przybory podłączyć poprzez podejścia do 2 pionów kanalizacyjnych prowadzonych w bruzdach ścian. Na pionach na poziomie parteru należy zamontować rewizje. Poziom kanalizacyjny będzie prowadzony pod posadzką parteru w gruncie i zostanie włączony do istniejącej kanalizacji sanitarnej w przyległym budynku Wydziału Chemicznego. Całość ścieków odprowadzona będzie grawitacyjnie. Piony kanalizacyjne wyprowadzić ponad dach budynku i zakończyć wywiewkami. Przepływ obliczeniowy ścieków bytowo-gospodarczych wynosi: ΣAW s = 19,5 q s = 2,2 dm 3 /s 7. WYTYCZNE MATERIAŁOWE I WYKONAWCZE 7.1 Instalacja wodociągowa i hydrantowa Instalacje wodociągowe wykonać z: Instalacja wody zimnej i hydrantowej -piony i rurociągi rozdzielcze prowadzone pod stropem rury stalowe ocynkowane łączone na kształtki z żeliwa ciągliwego -podejścia do armatury czerpalnej rury z PE Instalacja wody cieplej i cyrkulacji - piony i rurociągi rozdzielcze prowadzone pod stropem oraz podejścia do armatury czerpalnej rury PE Do odcinania przepływu wody stosować zawory kulowe wodne. Rurociągi mocować do ścian i stropu za pomocą typowych podwieszeń i podpór z przekładką gumową. Przy układaniu rurociągów ciepłej wody i cyrkulacji należy zachować wymagane przez producenta rur strefy wydłużalności oraz odległości między podporami. Przejścia rurociągów przez ściany konstrukcyjne i stropy wykonać w tulejach ochronnych. Przepusty instalacyjne w przegrodach oddzielenia p.poż. wykonać o klasie odporności ogniowej wymaganej dla tej przegrody (strop REI60). Firma RECORD Sp. z o.o., Gdańsk, ul. Homera 57 tel , fax , 3

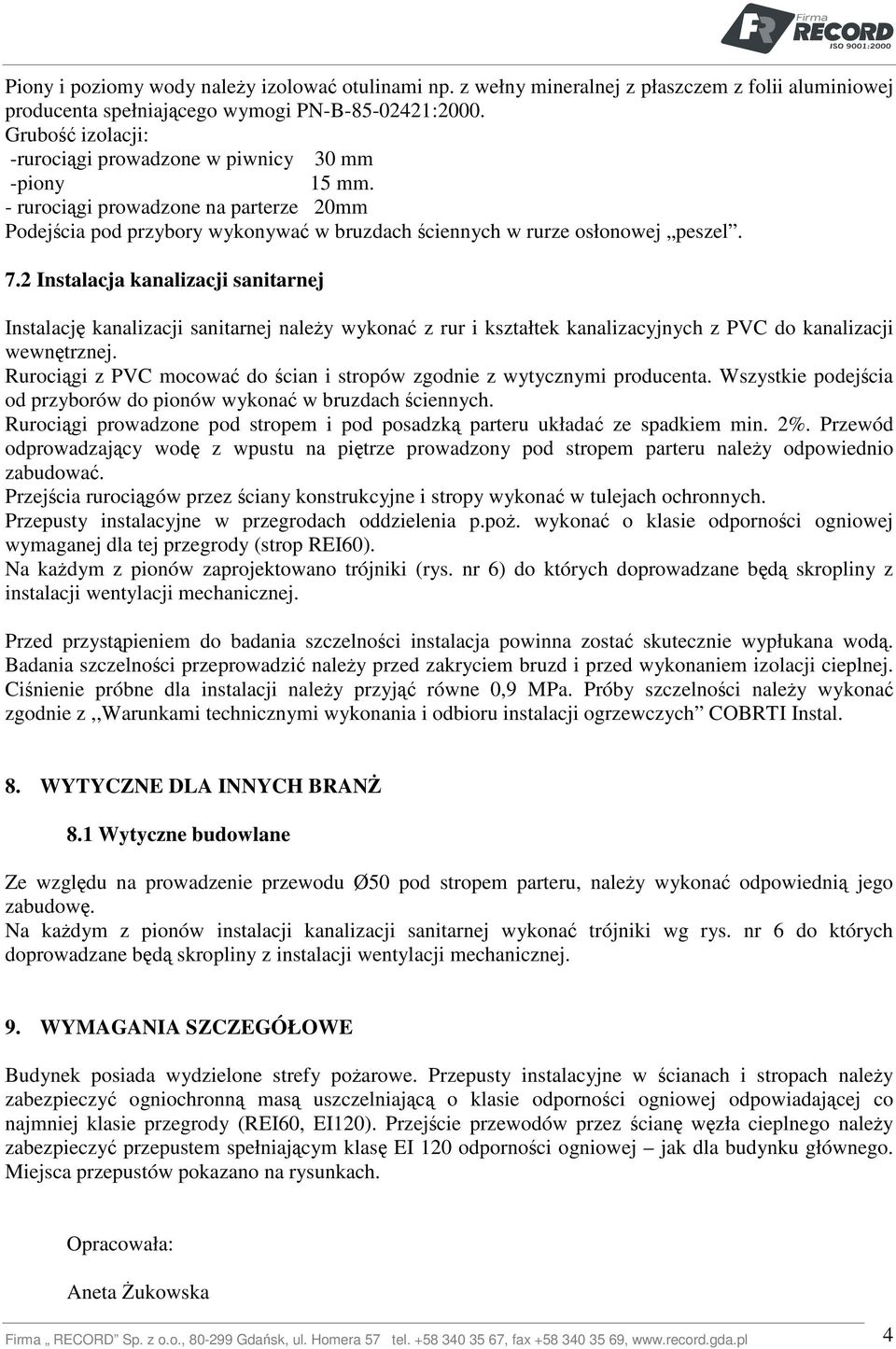

5 Piony i poziomy wody należy izolować otulinami np. z wełny mineralnej z płaszczem z folii aluminiowej producenta spełniającego wymogi PN-B :2000. Grubość izolacji: -rurociągi prowadzone w piwnicy 30 mm -piony 15 mm. - rurociągi prowadzone na parterze 20mm Podejścia pod przybory wykonywać w bruzdach ściennych w rurze osłonowej peszel. 7.2 Instalacja kanalizacji sanitarnej Instalację kanalizacji sanitarnej należy wykonać z rur i kształtek kanalizacyjnych z PVC do kanalizacji wewnętrznej. Rurociągi z PVC mocować do ścian i stropów zgodnie z wytycznymi producenta. Wszystkie podejścia od przyborów do pionów wykonać w bruzdach ściennych. Rurociągi prowadzone pod stropem i pod posadzką parteru układać ze spadkiem min. 2%. Przewód odprowadzający wodę z wpustu na piętrze prowadzony pod stropem parteru należy odpowiednio zabudować. Przejścia rurociągów przez ściany konstrukcyjne i stropy wykonać w tulejach ochronnych. Przepusty instalacyjne w przegrodach oddzielenia p.poż. wykonać o klasie odporności ogniowej wymaganej dla tej przegrody (strop REI60). Na każdym z pionów zaprojektowano trójniki (rys. nr 6) do których doprowadzane będą skropliny z instalacji wentylacji mechanicznej. Przed przystąpieniem do badania szczelności instalacja powinna zostać skutecznie wypłukana wodą. Badania szczelności przeprowadzić należy przed zakryciem bruzd i przed wykonaniem izolacji cieplnej. Ciśnienie próbne dla instalacji należy przyjąć równe 0,9 MPa. Próby szczelności należy wykonać zgodnie z,,warunkami technicznymi wykonania i odbioru instalacji ogrzewczych COBRTI Instal. 8. WYTYCZNE DLA INNYCH BRANŻ 8.1 Wytyczne budowlane Ze względu na prowadzenie przewodu Ø50 pod stropem parteru, należy wykonać odpowiednią jego zabudowę. Na każdym z pionów instalacji kanalizacji sanitarnej wykonać trójniki wg rys. nr 6 do których doprowadzane będą skropliny z instalacji wentylacji mechanicznej. 9. WYMAGANIA SZCZEGÓŁOWE Budynek posiada wydzielone strefy pożarowe. Przepusty instalacyjne w ścianach i stropach należy zabezpieczyć ogniochronną masą uszczelniającą o klasie odporności ogniowej odpowiadającej co najmniej klasie przegrody (REI60, EI120). Przejście przewodów przez ścianę węzła cieplnego należy zabezpieczyć przepustem spełniającym klasę EI 120 odporności ogniowej jak dla budynku głównego. Miejsca przepustów pokazano na rysunkach. Opracowała: Aneta Żukowska Firma RECORD Sp. z o.o., Gdańsk, ul. Homera 57 tel , fax , 4
