O P I S T E C H N I C Z N Y

Transkrypt

1 O P I S T E C H N I C Z N Y Do projektu technologicznego budowy węzła cieplnego pod potrzeby mieszkaniowe w budynku mieszkalnym wielorodzinnym przy ul. Ułanów Krechowieckich w Augustowie nr geod. dz. 872/12,872/ Podstawa opracowania - zlecenie Inwestora - warunki techniczne wydane przez MPEC w Augustowie - instalacje c.o. w proj. budynku 2. Zakres opracowania Opracowanie niniejsze obejmuje projekt budowlany technologii węzła cieplnego indywidualnego dla potrzeb ciepłej wody użytkowej i instalacji centralnego ogrzewania części mieszkalnej budynku projektowanego mieszkalnego wielorodzinnego przy ul. Ułanów Krechowieckich w Augustowie nr geod. dz. 872/12,872/ Dane ogólne - przeznaczenie węzła cieplnego :pokrycie potrzeb centralnego ogrzewania i c.w.u.- część mieszkalna budynku nowoprojektowanego: -zapotrzebowanie ciepła na c.o. - Qc.o.=30,0 kw, - zapotrzebowanie ciepła na c.w. Qc.w.śr=12kW; > Qc.w.max=42kW; - temperatura wody sieciowej : zima - 125/70 stc, Hd=160kPa - rodzaj instalacji c.o. - wodna pompowa, lato - 65/35 stc, Hd= 160kPa - rodzaj instalacji c.w.u. - cyrkulacja wymuszona pompami cyrkulacyjnymi - rodzaj grzejników : stalowe płytowe - zasilenie węzła : czynnik grzejny z m.s.c. - rodzaj węzła : węzeł c.o., i c.w.u. równoległy, jednostopniowy c.w., wymiennikowy - wymienniki płytowe lutowane,

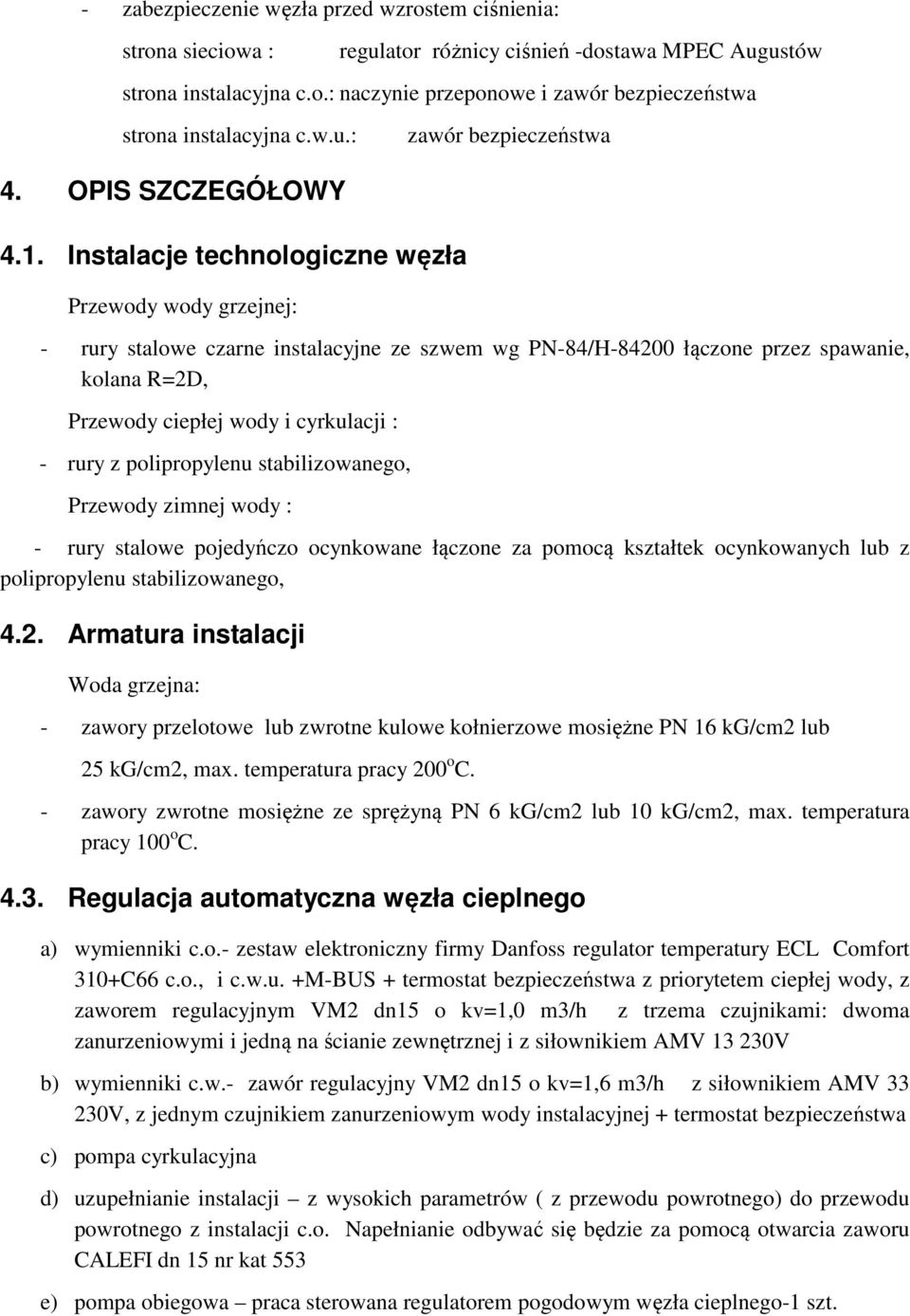

2 - zabezpieczenie węzła przed wzrostem ciśnienia: strona sieciowa : regulator różnicy ciśnień -dostawa MPEC Augustów strona instalacyjna c.o.: naczynie przeponowe i zawór bezpieczeństwa strona instalacyjna c.w.u.: 4. OPIS SZCZEGÓŁOWY 4.1. Instalacje technologiczne węzła Przewody wody grzejnej: zawór bezpieczeństwa - rury stalowe czarne instalacyjne ze szwem wg PN-84/H łączone przez spawanie, kolana R=2D, Przewody ciepłej wody i cyrkulacji : - rury z polipropylenu stabilizowanego, Przewody zimnej wody : - rury stalowe pojedyńczo ocynkowane łączone za pomocą kształtek ocynkowanych lub z polipropylenu stabilizowanego, 4.2. Armatura instalacji Woda grzejna: - zawory przelotowe lub zwrotne kulowe kołnierzowe mosiężne PN 16 kg/cm2 lub 25 kg/cm2, max. temperatura pracy 200 o C. - zawory zwrotne mosiężne ze sprężyną PN 6 kg/cm2 lub 10 kg/cm2, max. temperatura pracy 100 o C Regulacja automatyczna węzła cieplnego a) wymienniki c.o.- zestaw elektroniczny firmy Danfoss regulator temperatury ECL Comfort 310+C66 c.o., i c.w.u. +M-BUS + termostat bezpieczeństwa z priorytetem ciepłej wody, z zaworem regulacyjnym VM2 dn15 o kv=1,0 m3/h z trzema czujnikami: dwoma zanurzeniowymi i jedną na ścianie zewnętrznej i z siłownikiem AMV V b) wymienniki c.w.- zawór regulacyjny VM2 dn15 o kv=1,6 m3/h z siłownikiem AMV V, z jednym czujnikiem zanurzeniowym wody instalacyjnej + termostat bezpieczeństwa c) pompa cyrkulacyjna d) uzupełnianie instalacji z wysokich parametrów ( z przewodu powrotnego) do przewodu powrotnego z instalacji c.o. Napełnianie odbywać się będzie za pomocą otwarcia zaworu CALEFI dn 15 nr kat 553 e) pompa obiegowa praca sterowana regulatorem pogodowym węzła cieplnego-1 szt.

3 5. Aparatura kontrolno-pomiarowa a) stabilizacja ciśnień po stronie sieciowej regulator różnicy ciśnień dostarcza MPEC Augustów b) pomiar ciepła : potrzeby węzła cieplnego: centralne ogrzewanie - wodomierz UTRAFLOW II dn15 kv=1,50m3/h z licznikami ciepła MULTICAL C ( firma KAMSTRUP) ( przewód powrotny wysokich parametrów )-dostarcza MPEC Augustów i c.wu. - wodomierz UTRAFLOW II dn15 kv=1,50m3/h z licznikami ciepła MULTICAL C ( firma KAMSTRUP) ( przewód powrotny wysokich parametrów )-dostarcza MPEC Augustów 6. Zabezpieczenie antykorozyjne Zabezpieczenie przed korozją należy wykonać dla rur czarnych. Roboty prowadzić zgodnie z instrukcją KOR-3A. Oczyszczenie rur ręczne, malowanie farbą kreadurową zgodnie z instrukcją KOR-3A. 7. Izolacje termiczne Izolacje termiczne rurociągów wykonać otulinami TERMAFLEX gr. 20mm. Izolację termiczną zasobnika ciepła wykonać matami z wełny mineralnej w płaszczu z blachy stalowej. Izolację wymienników wykonać z otulin z pianki poliuretanowej. Po wykonaniu izolacji rurociągi należy pomalować : - woda 135stC kolor czerwony - woda 75stC (sieciowa) kolor czerwony przerywany co 0,5m. - woda 60stC (instalacyjna) kolor żółty przerywany co 0,5m - woda 85stC (instalacyjna) kolor żółty - woda ciepła instalacyjna kolor zielony - woda cyrkulacyjna kolor zielony przerywany co 0,5m - woda zimna kolor niebieski 8. Wytyczne montażowe Branża instalacji sanitarnej: a) wykonać podłączenie węzła kompaktowego - do wysokich parametrów, - do rozdzielaczy c.o.

4 - z naczyniem przeponowym - z wodą zimną - do rozdzielaczy c.w.u. b) urządzenia i przewody należy montować na fundamentach i podporach po dokładnym wyważeniu, c) w najwyższych punktach po stronie wysokich parametrów zamontować odpowietrzenie rura z zaworem kulowym dn20, po stronie niskich parametrów odpowietrzniki automatyczne dn 20, d) w najniższych punktach zamontować odwodnienie rura z zaworem kulowym dn20 e) w pomieszczeniu węzła cieplnego wykonać studzienkę schładzającą podłączoną do instalacji kanalizacji sanitarnej Branża instalacji elektrycznej: - wykonać podłączenie węzła kompaktowego do gniazda siłowego - wykonać gniazdo na 24 V - wykonać oświetlenie węzła cieplnego - wykonać usytuowanie czujki zewnętrznej na ścianie północnej lub północno-wschodniej. Branża budowlana: - wykonać drzwi wejściowe do węzła cieplnego stalowe o szerokości 90 cm z zamknięciem umożliwiającym zainstalowanie kłódki - zainstalować kanał nawiewny w ścianie pomieszczenia węzła cieplnego - zamontować kratkę wentylacyjną wywiewną pod stropem w pomieszczeniu węzła cieplnego podłączoną do kanału wentylacyjnego grawitacyjnego murowanego - wykonać w pomieszczeniu węzła tynkowanie ścian tynki kat III, elementy drewniane pomalować farbami olejnym, elementy stalowe zabezpieczyć antykorozyjnie - wykonać posadzki cementowe zatarte na gładko 9. Zalecenia dla wykonawcy Całość robót instalacyjno montażowych wykonań zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montażowych. cz. II Instalacje sanitarne i przemysłowe. Odbiorów częściowych oraz końcowego odbioru węzła cieplnego należy dokonać w obecności dostawcy ciepła. UWAGA: Wniesienie urządzeń dokonać przez drzwi wejściowe do węzła cieplnego. Opracował: mgr inż. Danuta Piszczatowska

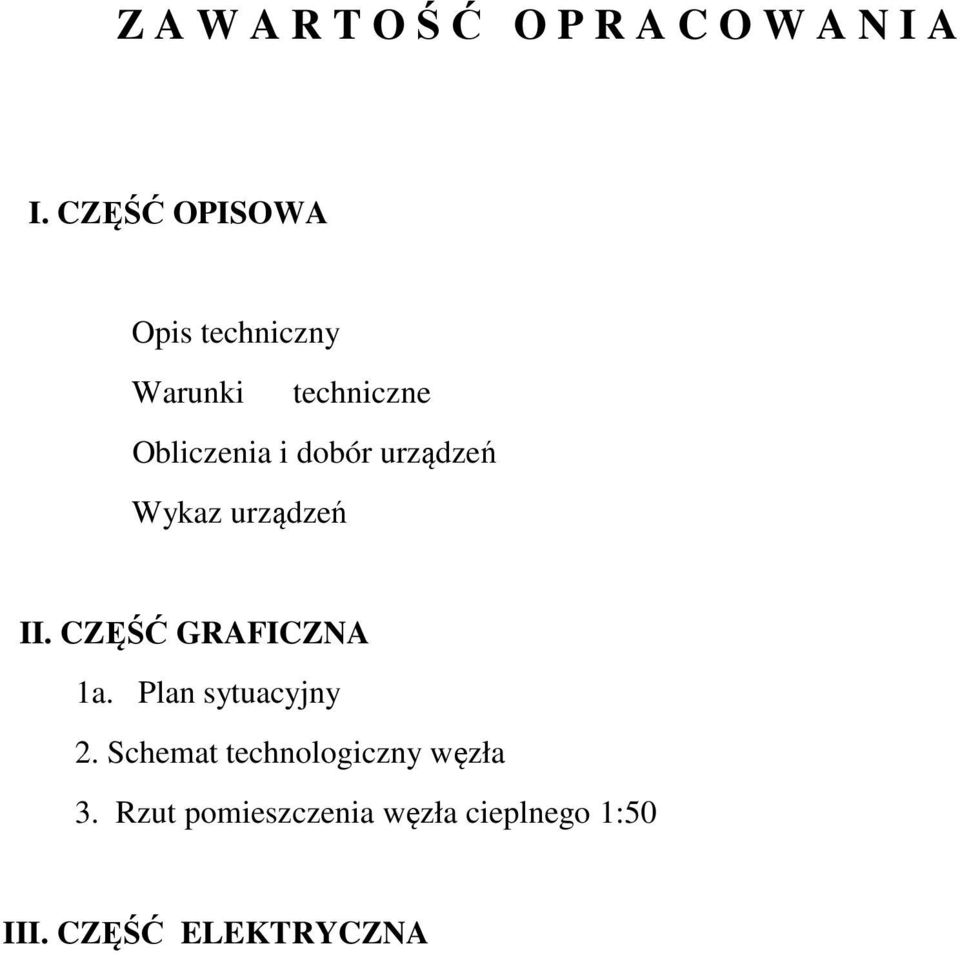

5 Z A W A R T O Ś Ć O P R A C O W A N I A I. CZĘŚĆ OPISOWA Opis techniczny Warunki techniczne Obliczenia i dobór urządzeń Wykaz urządzeń II. CZĘŚĆ GRAFICZNA 1a. Plan sytuacyjny 2. Schemat technologiczny węzła 3. Rzut pomieszczenia węzła cieplnego 1:50 III. CZĘŚĆ ELEKTRYCZNA
