PROJEKT BUDOWLANY przebudowy instalacji wewnętrznej gazowej

Transkrypt

1 Przebudowa części przedszkola nr 28 w Gdyni Gdynia, ul. Narcyzowa 3. PROJEKT BUDOWLANY przebudowy instalacji wewnętrznej gazowej BRANŻA: SANITARNA INWESTOR: Przedszkole Samorządowe nr 28 ul. Narcyzowa 3. Gdynia OPRACOWAŁ: SPRAWDZIŁ: mgr inż. Grażyna Jeśman - Smużyńska upr. nr 4141 Gd / 89 mgr inż. Jacek Korniak upr. Nr GT-III-630/372/76 Gdynia, grudzień 2010 r.

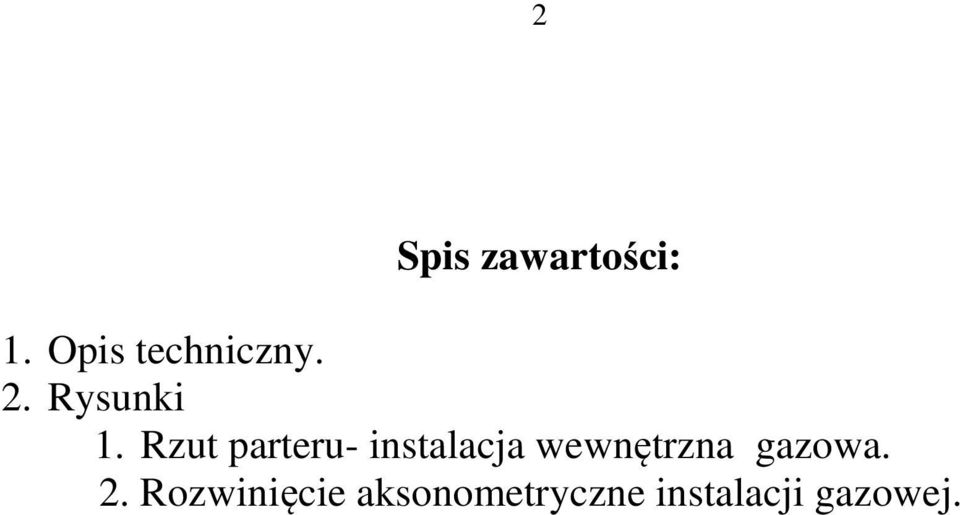

2 2 Spis zawartości: 1. Opis techniczny. 2. Rysunki 1. Rzut parteru- instalacja wewnętrzna gazowa. 2. Rozwinięcie aksonometryczne instalacji gazowej.

3 3 OPIS TECHNICZNY: do projektu budowlanego przebudowy instalacji wewnętrznej gazowej dla kuchni w budynku przedszkola samorządowego nr 28 przy ul. Narcyzowej 3 w Gdyni. 1.0.Podstawa opracowania. -Umowa z Inwestorem - Warunki włączenia do sieci gazowej nr WG-EUT/99/2010z dnia r. wydane przez Pomorską Spółkę Gazownictwa Sp. z o.o. Oddział Zakład Gazowniczy w Gdańsku, Gdańsk ul. Wałowa 41/43. - Projekt technologiczny kuchni z zapleczem. - Inwentaryzacja istniejących instalacji dla potrzeb projektowych. - Uzgodnienia z Użytkownikiem. - Uzgodnienia międzybranżowe. - Obowiązujące normy, wytyczne i przepisy do projektowania 2.0. Zakres opracowania: Opracowanie niniejsze obejmuje projekt przebudowy instalacji wewnętrznej gazowej Stan istniejący. Obecnie w kuchni znajdują się cztery taborety gazowe i jedna kuchenka na gaz. Kurek główny wraz z gazomierzem znajduje się w szafce wentylowanej na ścianie zewnętrznej budynku Projektowana przebudowa instalacji gazowej. Przebudowę istniejącej instalacji wewnętrznej gazowej projektuje się w nawiązaniu do instalacji istniejącej w budynku- w zakresie wykonania nowych podłączeń do przyborów gazowych..jeden taboret, jako sprawny, będzie wykorzystany. Pozostałe taborety i kuchenkę, jako nie nadające się do dalszej eksploatacji, przeznacza się do likwidacji. Projektuje się podłączenie przyborów do istniejącego pionu znajdującego się w pomieszczeniu kuchni ( po uprzednim demontażu istniejących podłączeń )

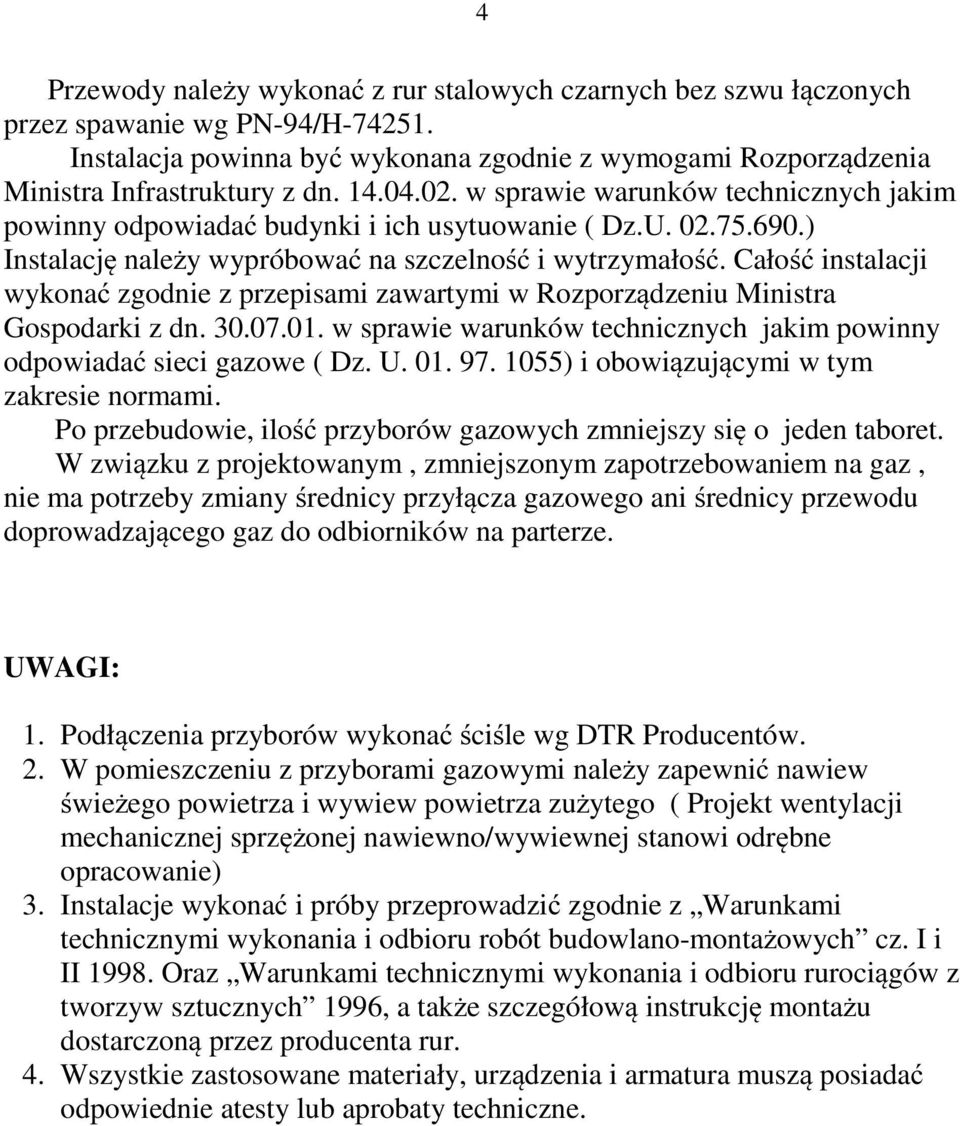

4 4 Przewody należy wykonać z rur stalowych czarnych bez szwu łączonych przez spawanie wg PN-94/H Instalacja powinna być wykonana zgodnie z wymogami Rozporządzenia Ministra Infrastruktury z dn w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie ( Dz.U ) Instalację należy wypróbować na szczelność i wytrzymałość. Całość instalacji wykonać zgodnie z przepisami zawartymi w Rozporządzeniu Ministra Gospodarki z dn w sprawie warunków technicznych jakim powinny odpowiadać sieci gazowe ( Dz. U ) i obowiązującymi w tym zakresie normami. Po przebudowie, ilość przyborów gazowych zmniejszy się o jeden taboret. W związku z projektowanym, zmniejszonym zapotrzebowaniem na gaz, nie ma potrzeby zmiany średnicy przyłącza gazowego ani średnicy przewodu doprowadzającego gaz do odbiorników na parterze. UWAGI: 1. Podłączenia przyborów wykonać ściśle wg DTR Producentów. 2. W pomieszczeniu z przyborami gazowymi należy zapewnić nawiew świeżego powietrza i wywiew powietrza zużytego ( Projekt wentylacji mechanicznej sprzężonej nawiewno/wywiewnej stanowi odrębne opracowanie) 3. Instalacje wykonać i próby przeprowadzić zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych cz. I i II Oraz Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych 1996, a także szczegółową instrukcję montażu dostarczoną przez producenta rur. 4. Wszystkie zastosowane materiały, urządzenia i armatura muszą posiadać odpowiednie atesty lub aprobaty techniczne.

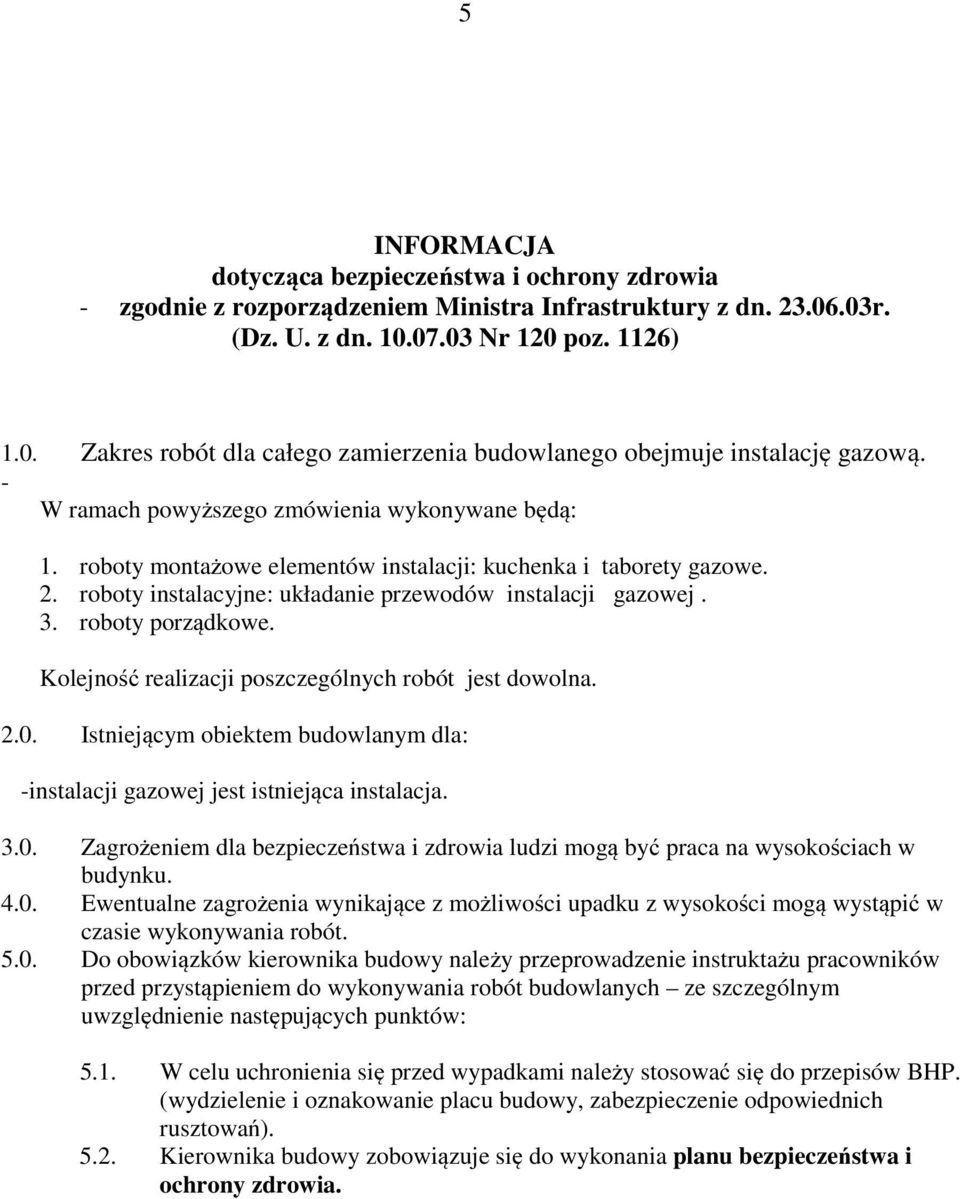

5 5 INFORMACJA dotycząca bezpieczeństwa i ochrony zdrowia - zgodnie z rozporządzeniem Ministra Infrastruktury z dn r. (Dz. U. z dn Nr 120 poz. 1126) 1.0. Zakres robót dla całego zamierzenia budowlanego obejmuje instalację gazową. - W ramach powyższego zmówienia wykonywane będą: 1. roboty montażowe elementów instalacji: kuchenka i taborety gazowe. 2. roboty instalacyjne: układanie przewodów instalacji gazowej. 3. roboty porządkowe. Kolejność realizacji poszczególnych robót jest dowolna Istniejącym obiektem budowlanym dla: -instalacji gazowej jest istniejąca instalacja Zagrożeniem dla bezpieczeństwa i zdrowia ludzi mogą być praca na wysokościach w budynku Ewentualne zagrożenia wynikające z możliwości upadku z wysokości mogą wystąpić w czasie wykonywania robót Do obowiązków kierownika budowy należy przeprowadzenie instruktażu pracowników przed przystąpieniem do wykonywania robót budowlanych ze szczególnym uwzględnienie następujących punktów: 5.1. W celu uchronienia się przed wypadkami należy stosować się do przepisów BHP. (wydzielenie i oznakowanie placu budowy, zabezpieczenie odpowiednich rusztowań) Kierownika budowy zobowiązuje się do wykonania planu bezpieczeństwa i ochrony zdrowia.
