PROJEKT INSTALACJI SANITARNYCH. ul. Tuwima 12, Ostrów Wielkopolski

Transkrypt

1 PROJEKTOWANIE NADZÓR WYKONAWSTWO IMBRA Krzysztof Imbra Szczecin, ul. Zakładowa 1 tel. (91) , kom Tom / teczka : Temat / obiekt / część : USZCZELNIENIE ORAZ OCIEPLENIE DACHU I ŚCIAN HALI SPORTOWEJ GIMNAZJUM NR 3 W OSTROWIE WIELKOPOLSKIM. Adres : PROJEKT INSTALACJI SANITARNYCH ul. Tuwima 12, Ostrów Wielkopolski Inwestor : Gmina Miasto Ostrów Wielkopolski al. Powstańców Wielkopolskich, Ostrów Wielkopolski Branża : Faza : Miejsce / data : Szczecin, S A N I T A R N A BUDOWLANO-WYKONAWCZA kwiecień 2014 rok Autor / projektant / opracował : Imię i nazwisko / nr uprawnień : Podpis : PROJEKTOWAŁ : mgr inż. Krzysztof Imbra upr. 71/Sz/2002 SPRAWDZIŁ : mgr inż. Katarzyna Słonina ZAP/0246/PWOS/12

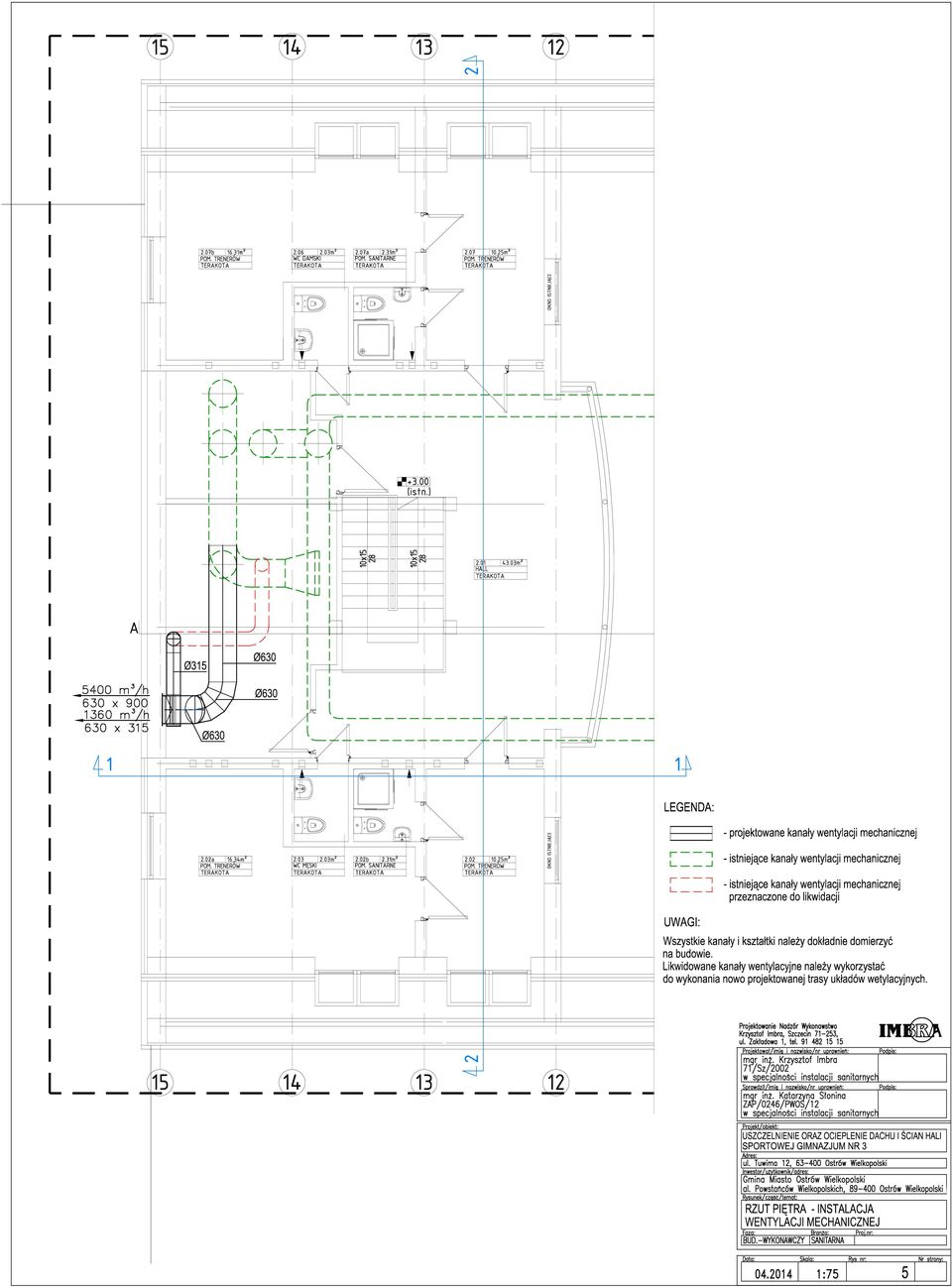

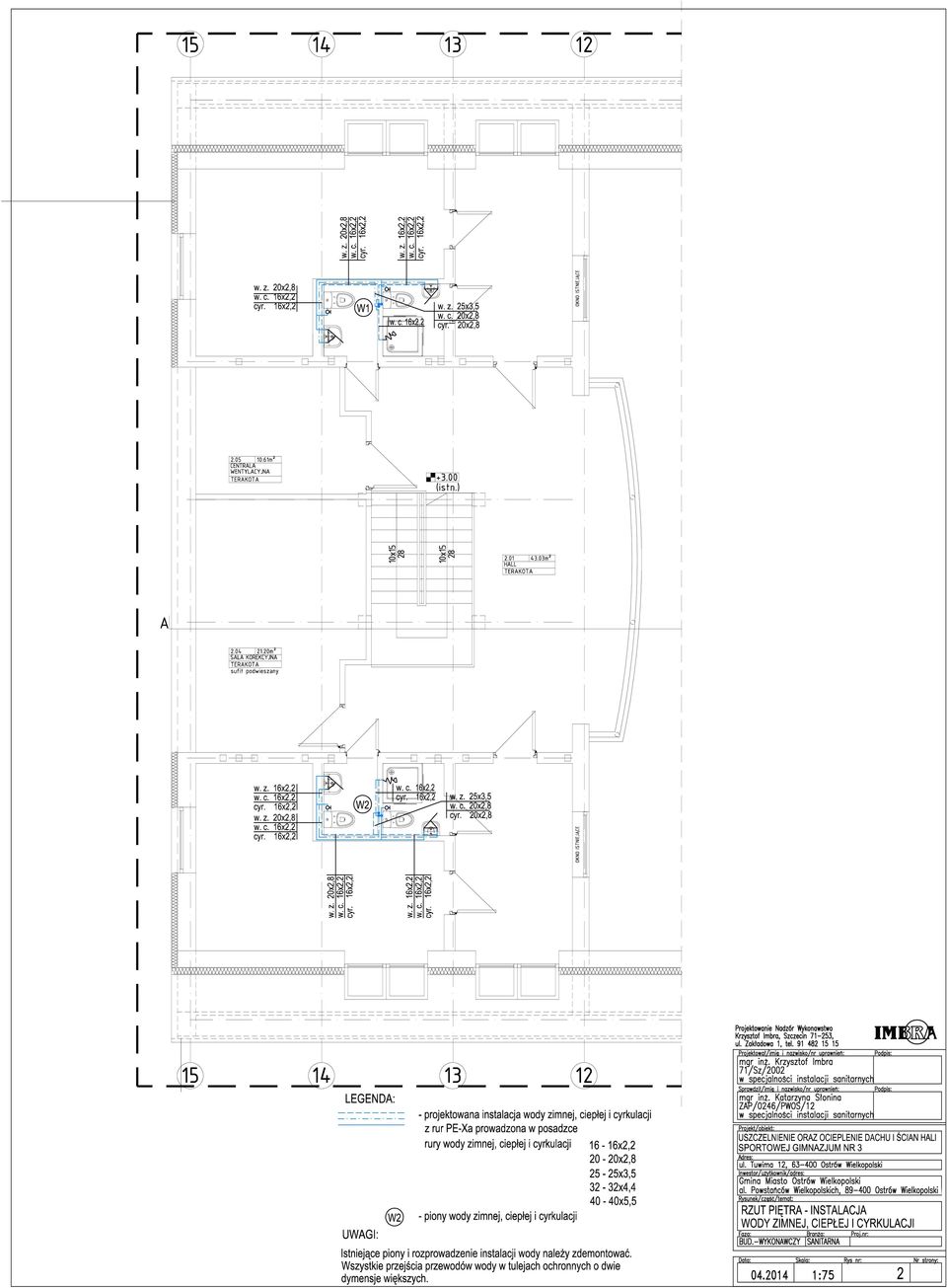

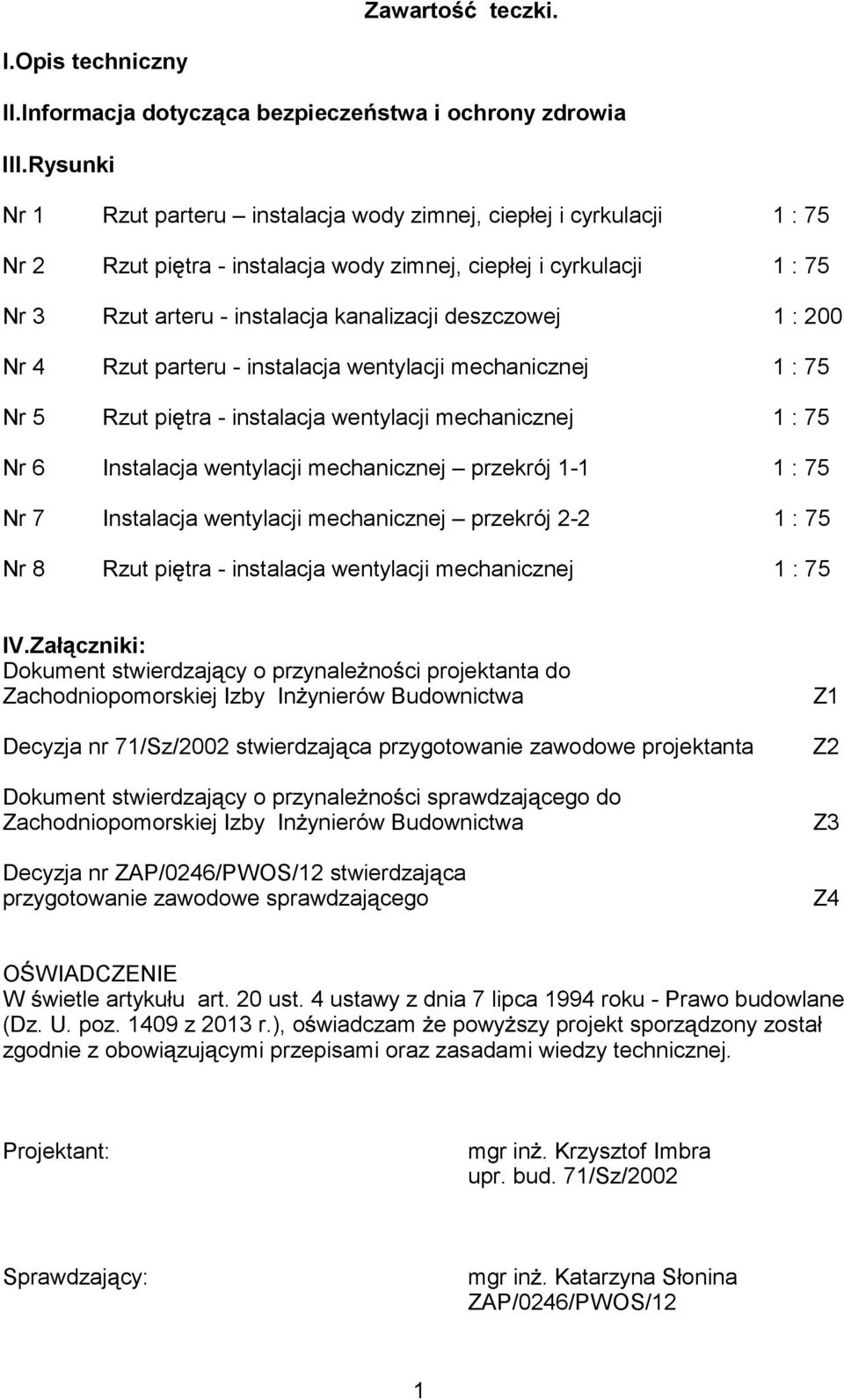

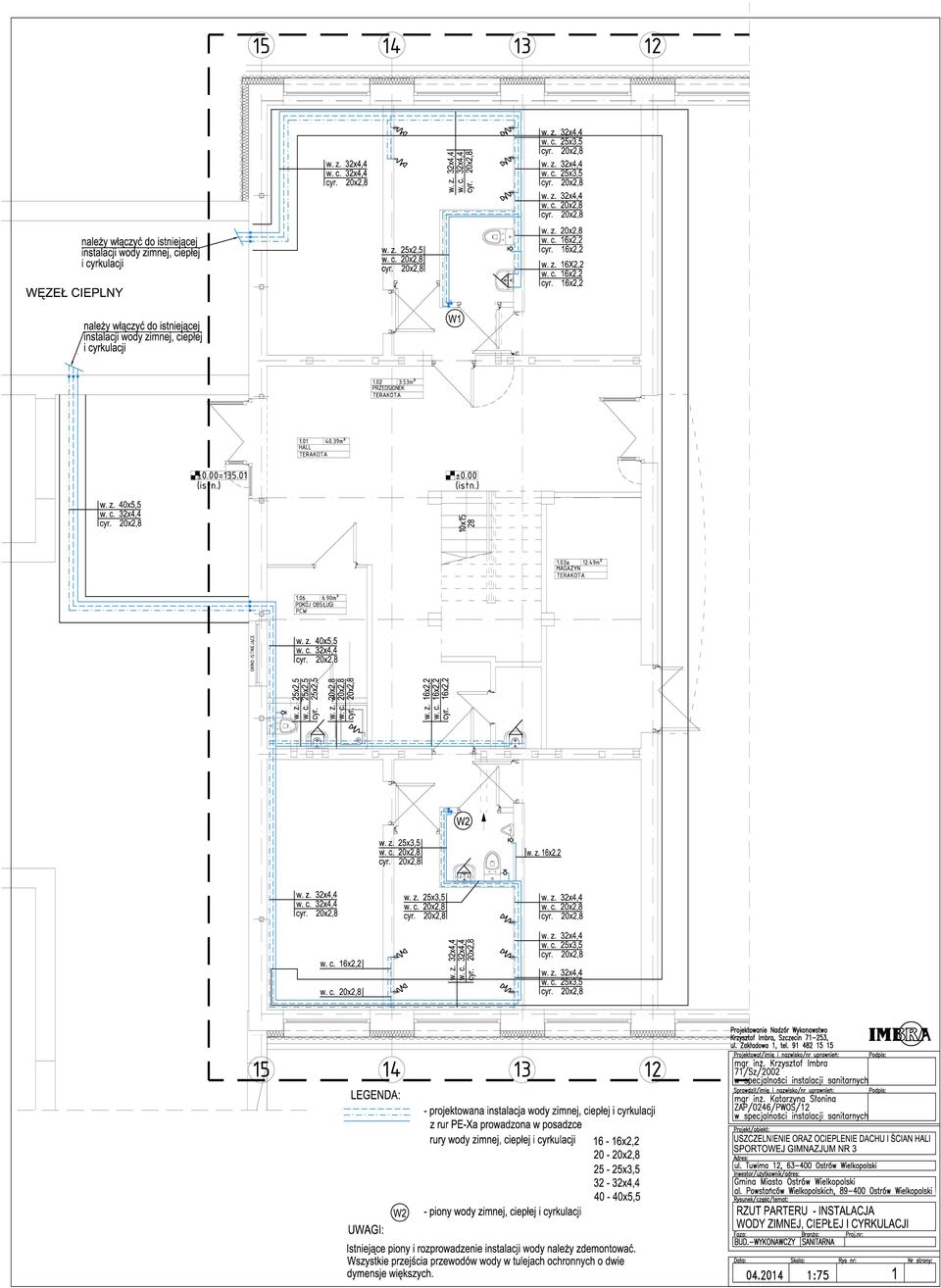

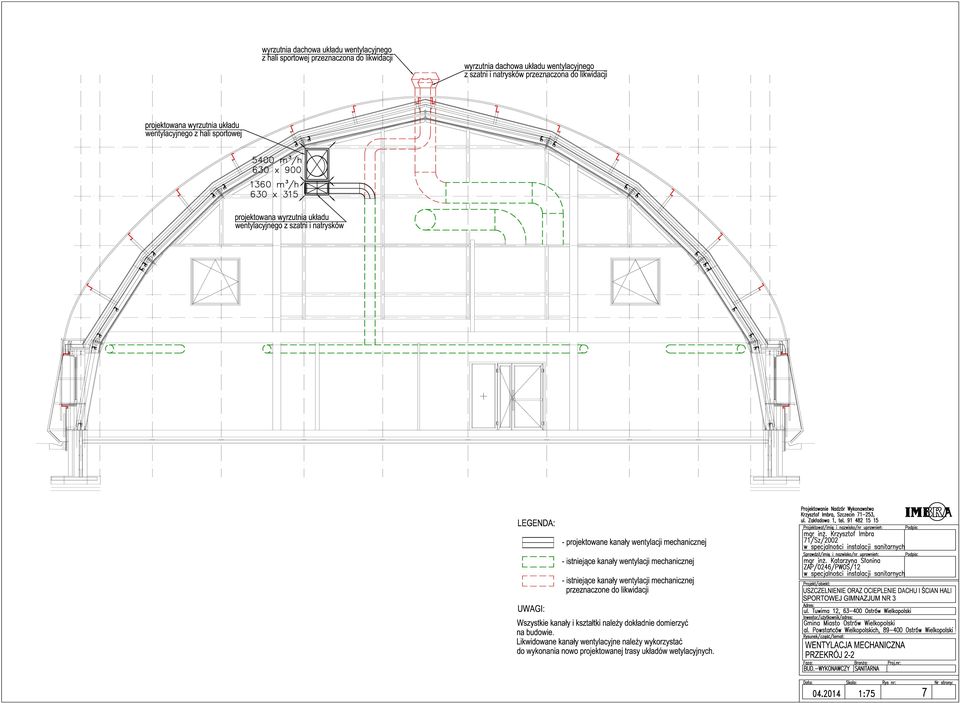

2 Zawarto teczki. I.Opis techniczny II.Informacja dotycz ca bezpiecze stwa i ochrony zdrowia III.Rysunki Nr 1 Rzut parteru instalacja wody zimnej, ciepłej i cyrkulacji 1 : 75 Nr 2 Rzut pi tra - instalacja wody zimnej, ciepłej i cyrkulacji 1 : 75 Nr 3 Rzut arteru - instalacja kanalizacji deszczowej 1 : 200 Nr 4 Rzut parteru - instalacja wentylacji mechanicznej 1 : 75 Nr 5 Rzut pi tra - instalacja wentylacji mechanicznej 1 : 75 Nr 6 Instalacja wentylacji mechanicznej przekrój : 75 Nr 7 Instalacja wentylacji mechanicznej przekrój : 75 Nr 8 Rzut pi tra - instalacja wentylacji mechanicznej 1 : 75 IV.Zał czniki: Dokument stwierdzaj cy o przynale no ci projektanta do Zachodniopomorskiej Izby In ynierów Budownictwa Decyzja nr 71/Sz/2002 stwierdzaj ca przygotowanie zawodowe projektanta Dokument stwierdzaj cy o przynale no ci sprawdzaj cego do Zachodniopomorskiej Izby In ynierów Budownictwa Z1 Z2 Z3 Decyzja nr ZAP/0246/PWOS/12 stwierdzaj ca przygotowanie zawodowe sprawdzaj cego Z4 O WIADCZENIE W wietle artykułu art. 20 ust. 4 ustawy z dnia 7 lipca 1994 roku - Prawo budowlane (Dz. U. poz z 2013 r.), o wiadczam e powy szy projekt sporz dzony został zgodnie z obowi zuj cymi przepisami oraz zasadami wiedzy technicznej. Projektant: mgr in. Krzysztof Imbra upr. bud. 71/Sz/2002 Sprawdzaj cy: mgr in. Katarzyna Słonina ZAP/0246/PWOS/12 1

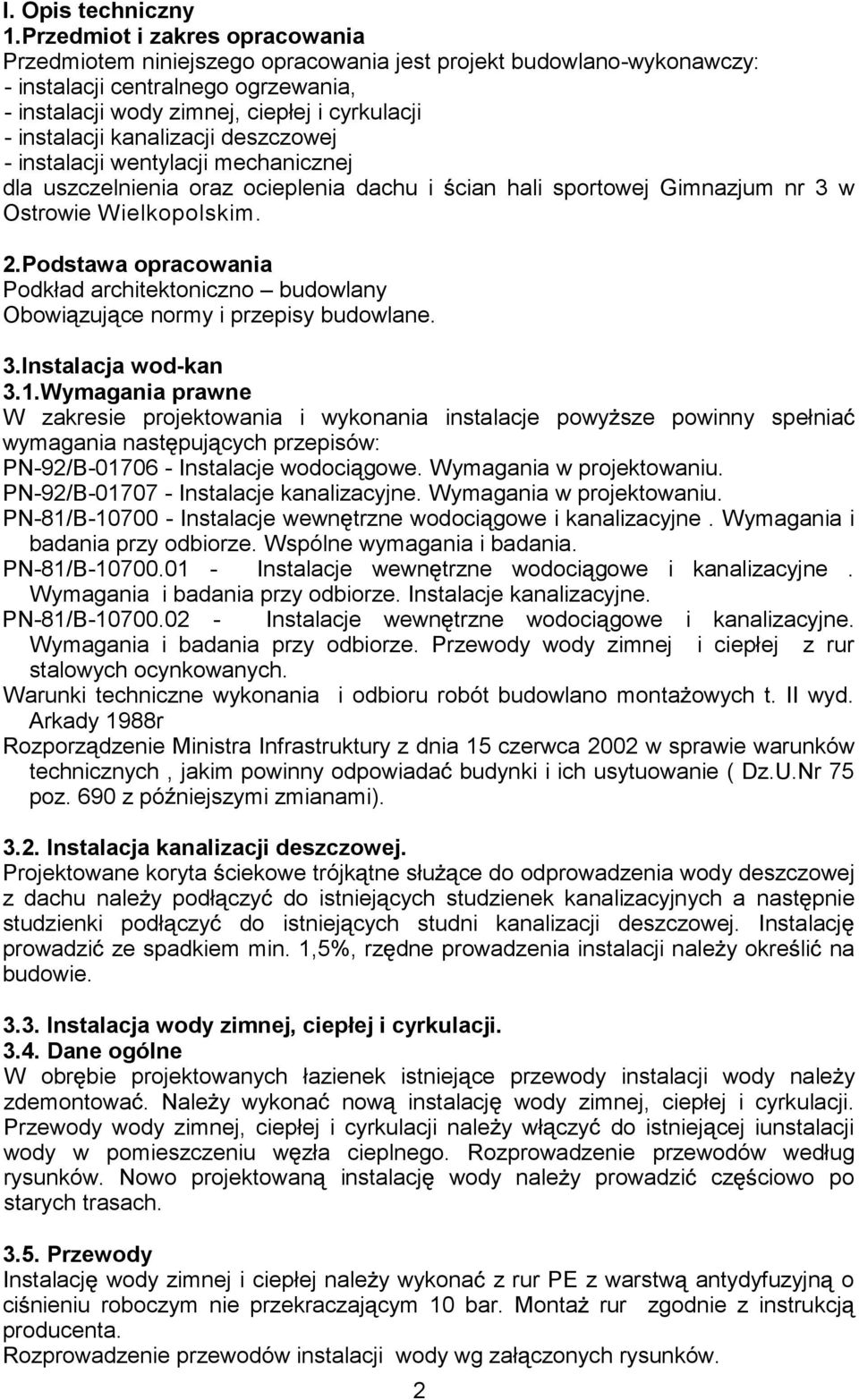

3 I. Opis techniczny 1.Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest projekt budowlano-wykonawczy: - instalacji centralnego ogrzewania, - instalacji wody zimnej, ciepłej i cyrkulacji - instalacji kanalizacji deszczowej - instalacji wentylacji mechanicznej dla uszczelnienia oraz ocieplenia dachu i cian hali sportowej Gimnazjum nr 3 w Ostrowie Wielkopolskim. 2.Podstawa opracowania Podkład architektoniczno budowlany Obowi zuj ce normy i przepisy budowlane. 3.Instalacja wod-kan 3.1.Wymagania prawne W zakresie projektowania i wykonania instalacje powy sze powinny spełnia wymagania nast puj cych przepisów: PN-92/B Instalacje wodoci gowe. Wymagania w projektowaniu. PN-92/B Instalacje kanalizacyjne. Wymagania w projektowaniu. PN-81/B Instalacje wewn trzne wodoci gowe i kanalizacyjne. Wymagania i badania przy odbiorze. Wspólne wymagania i badania. PN-81/B Instalacje wewn trzne wodoci gowe i kanalizacyjne. Wymagania i badania przy odbiorze. Instalacje kanalizacyjne. PN-81/B Instalacje wewn trzne wodoci gowe i kanalizacyjne. Wymagania i badania przy odbiorze. Przewody wody zimnej i ciepłej z rur stalowych ocynkowanych. Warunki techniczne wykonania i odbioru robót budowlano monta owych t. II wyd. Arkady 1988r Rozporz dzenie Ministra Infrastruktury z dnia 15 czerwca 2002 w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie ( Dz.U.Nr 75 poz. 690 z pó niejszymi zmianami) Instalacja kanalizacji deszczowej. Projektowane koryta ciekowe trójk tne słu ce do odprowadzenia wody deszczowej z dachu nale y podł czy do istniej cych studzienek kanalizacyjnych a nast pnie studzienki podł czy do istniej cych studni kanalizacji deszczowej. Instalacj prowadzi ze spadkiem min. 1,5%, rz dne prowadzenia instalacji nale y okre li na budowie Instalacja wody zimnej, ciepłej i cyrkulacji Dane ogólne W obr bie projektowanych łazienek istniej ce przewody instalacji wody nale y zdemontowa. Nale y wykona now instalacj wody zimnej, ciepłej i cyrkulacji. Przewody wody zimnej, ciepłej i cyrkulacji nale y wł czy do istniej cej iunstalacji wody w pomieszczeniu w zła cieplnego. Rozprowadzenie przewodów według rysunków. Nowo projektowan instalacj wody nale y prowadzi cz ciowo po starych trasach Przewody Instalacj wody zimnej i ciepłej nale y wykona z rur PE z warstw antydyfuzyjn o ci nieniu roboczym nie przekraczaj cym 10 bar. Monta rur zgodnie z instrukcj producenta. Rozprowadzenie przewodów instalacji wody wg zał czonych rysunków. 2

4 Zawory odcinaj ce - kulowe gwintowane p= 1.6 MPa. Zawory odcinaj ce kulowe dla ciepłej wody p= 1,6 MPa i t min = 90 o C. Zawory odcinaj ce nale y sytuowa w miejscach łatwo dost pnych dla pó niejszej eksploatacji. Przej cia wszelkich rur przez ciany i stropy w tulejach ochronnych. Przewody instalacji wody zimnej i ciepłej prowadzi w posadzce lub w bruzdach ciennych cianek działowych lub no nych 3.6. Próby ci nieniowe Po zmontowaniu instalacji nale y podda j próbie wodnej zgodnie z wymaganiami zawartymi w Warunkach technicznych wykonania i odbioru ruroci gów z tworzyw sztucznych. Zgodnie z wytycznymi prób szczelno ci na zimno przeprowadzi przed zakryciem instalacji w cało ci. Przed prób nale y napełni instalacj wod, przepłuka oraz dokładnie odpowietrzy. Nale y poczeka na wyrównanie temperatury pomi dzy wod w instalacji a otoczeniem. Podł czamy urz dzenie do próby szczelno ci i wytwarzamy ci nienie próbne w instalacji. Maksymalne ci nienie próbne = ci nienie eksploatacyjne i wynosi 5 bar. Badanie wst pne polega na sprawdzeniu ci nienia próbnego po 2h. Jego spadek nie powinien przekroczy 0,6 bar. Badanie główne polega na sprawdzeniu po 2 h ci nienia próbnego. Jego spadek nie powinien przekroczy 0,2 bar. W przypadku wyst pienia przecieków podczas przeprowadzania próby szczelno ci nale y je usun i ponownie przeprowadzi cał prób od pocz tku. Po próbie ci nieniowej instalacj przepłuka, nast pnie wydezynfekowa i wod podda badaniom bakteriologicznym Izolacja termiczna ruroci gów Lp. Rodzaj przewodu lub komponentu 3 Minimalna grubo izolacji cieplnej (materiał 0,035 [W/(m*K)]) * 1 rednica wewn trzna do 22 mm 20 mm 2 rednica wewn trzna od mm 3 rednica wewn trzna od mm 4 Przewody i armatura wg poz. 1-3 przechodz ce przez ciany lub stropy, skrzy owania przewodów 30 mm Równa rednicy wewn trznej rury ½ wymaga poz. 1-3 * - stosuj c materiał izolacyjny o ró ni cym si współczynniku przenikania ciepła od podanego w powy szej tabeli nale y skorygowa grubo warstwy izolacyjnej 4. Instalacja wentylacji mechanicznej i chłodu Wymagania prawne. W zakresie projektowania i wykonania instalacja powinna spełnia wymagania nast puj cych przepisów: PN-67/B Wentylacja. Wymiary poprzeczne kanałów wentylacyjnych. PN-73/B PN-83/B Wentylacja mechaniczna w budownictwie. Wymagania. Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i u yteczno ci publicznej. Wymagania. PN-87/B-02151/02 Akustyka budowlana. Ochrona przed hałasem pomieszcze w budynkach. Dopuszczalne warto ci poziomu d wi ku w

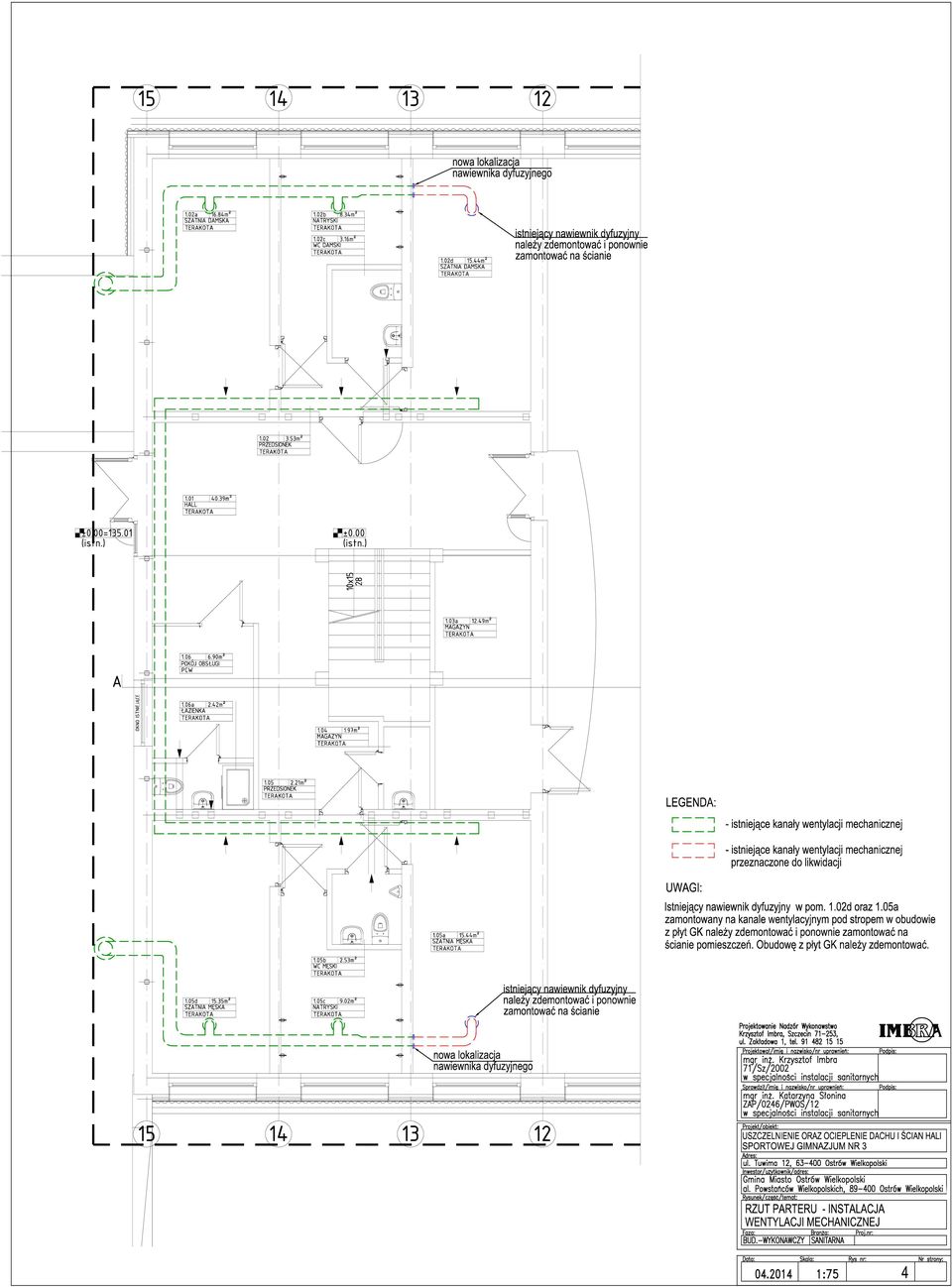

5 pomieszczeniach. PN-78/B Parametry obliczeniowe powietrza wewn trznego w pomieszczeniach przeznaczonych do stałego przebywania ludzi. PN-76/B Parametry obliczeniowe powietrza zewn trznego. Rozporz dzenie Ministra Infrastruktury z dn r w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie (Dz. U. Nr 75, poz.690). PN-EN 12097:2007 Wentylacja budynków Sie przewodów Wymagania dotycz ce sieci przewodów ułatwiaj cych konserwacj systemów przewodów. "Warunki techniczne wykonania i odbioru robót budowlano-monta owych". Tom II, oprac. COBRTI "Instal" Warszawa Dane ogólne i rozwi zania projektowe. W zwi zku pracami uszczelnienia oraz ocieplenia dachu hali nale y istniej ce wyrzutnie dachowe układów wentylacyjnych hali sportowej oraz szatni i natrysków zdemontowa. Z układów wentylacyjnych hali sportowej oraz szatni i natrysków projektuje si wyrzutnie cienne. Lokalizacja wyrzutni pokazana na rysunkach. Dodatkowo projektuje si demonta istniej cych nawiewników dyfuzyjnych w pom. 1.02d oraz 1.05a zamontowanych na kanale wentylacyjnym pod stropem w obudowie z płyt GK i ponownych ich monta na cianie pomieszcze jak pokazano na rysunku. Obudow z płyt GK w tych pomieszczeniach nale y zdemontowa 4.3. Kanały Zaprojektowano kanały i kształtki z blachy ocynkowanej o przekroju kołowym i prostok tnym. Miejsce prowadzenia i rednice kanałów pokazano na rysunkach. Kanały z demonta u cz ci istniej cych układów nale y w miar mo liwo ci wykorzysta do ponownego monta u (doprowadzenie układów do nowo projektowanych wyrzutni ciennych) 5. Uwagi ko cowe 5.1. Cało robót nale y wykona zgodnie z : niniejszym projektem oraz: "Warunkami technicznymi wykonania i odbioru robót bud. monta owych " cz. II oraz aktualnymi przepisami bhp i ppo Wszystkie stosowane materiały powinny by zgodne z obowi zuj cymi normami lub posiada aktualn aprobat techniczn. 5.3.Wszystkie zastosowane urz dzenia i materiały powinny spełnia wymagania art. 10 obowi zuj cej ustawy Prawo Budowlane,cało robót nale y wykona zgodnie z niniejszym projektem i "Warunkami technicznymi wykonania i odbioru robót bud. monta owych " cz. II, normami i warunkami wymienionymi w punktach 3.1, 4.1, 5.1 opisu oraz aktualnymi przepisami w tym bhp i ppo. 5.4Wszystkie stosowane materiały powinny posiada aktualn aprobat techniczn dopuszczenia do stosowania w budownictwie lub o wiadczenie o zgodno ci z obowi zuj c Polsk Norm. Opracował: mgr in. Krzysztof Imbra 4

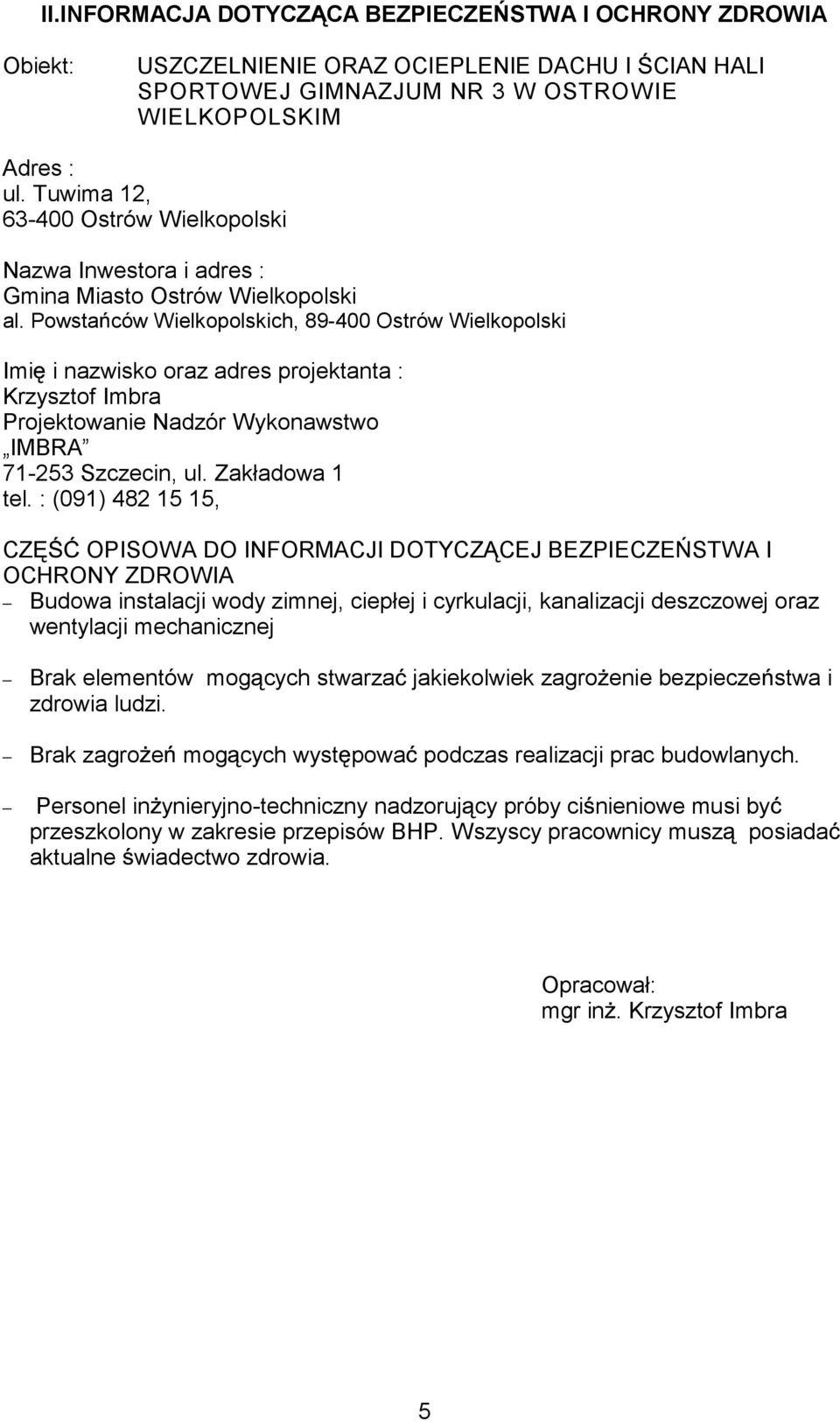

6 II.INFORMACJA DOTYCZ CA BEZPIECZE STWA I OCHRONY ZDROWIA Obiekt: USZCZELNIENIE ORAZ OCIEPLENIE DACHU I CIAN HALI SPORTOWEJ GIMNAZJUM NR 3 W OSTROWIE WIELKOPOLSKIM Adres : ul. Tuwima 12, Ostrów Wielkopolski Nazwa Inwestora i adres : Gmina Miasto Ostrów Wielkopolski al. Powsta ców Wielkopolskich, Ostrów Wielkopolski Imi i nazwisko oraz adres projektanta : Krzysztof Imbra Projektowanie Nadzór Wykonawstwo IMBRA Szczecin, ul. Zakładowa 1 tel. : (091) , CZ OPISOWA DO INFORMACJI DOTYCZ CEJ BEZPIECZE STWA I OCHRONY ZDROWIA Budowa instalacji wody zimnej, ciepłej i cyrkulacji, kanalizacji deszczowej oraz wentylacji mechanicznej Brak elementów mog cych stwarza jakiekolwiek zagro enie bezpiecze stwa i zdrowia ludzi. Brak zagro e mog cych wyst powa podczas realizacji prac budowlanych. Personel in ynieryjno-techniczny nadzoruj cy próby ci nieniowe musi by przeszkolony w zakresie przepisów BHP. Wszyscy pracownicy musz posiada aktualne wiadectwo zdrowia. Opracował: mgr in. Krzysztof Imbra 5

7

8

9

10

11

12

13

14
