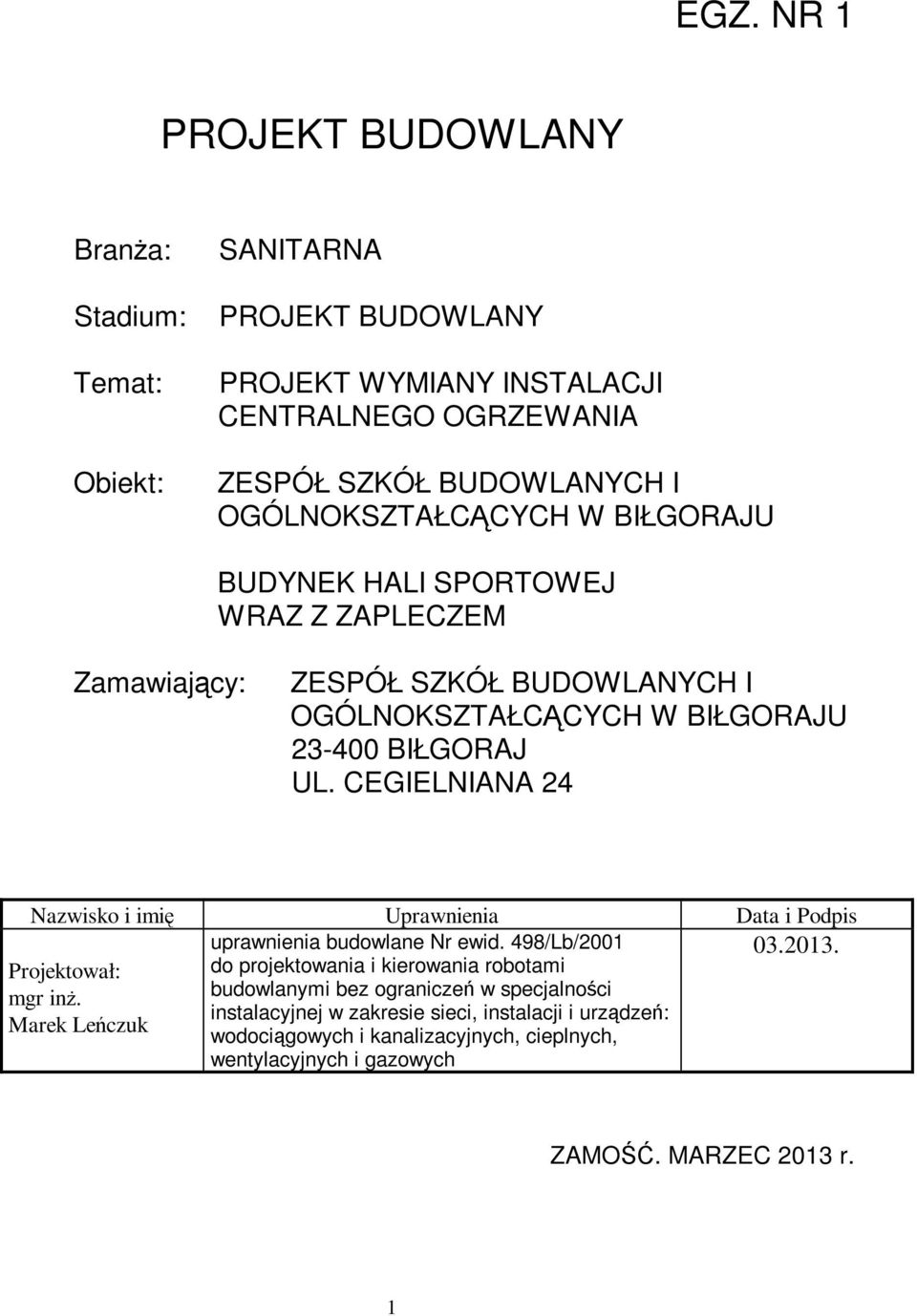

1 EGZ. NR 1 PROJEKT BUDOWLANY Branża: Stadium: Temat: Obiekt: SANITARNA PROJEKT BUDOWLANY PROJEKT WYMIANY INSTALACJI CENTRALNEGO OGRZEWANIA ZESPÓŁ SZKÓŁ BUDOWLANYCH I OGÓLNOKSZTAŁCĄCYCH W BIŁGORAJU BUDYNEK HALI SPORTOWEJ WRAZ Z ZAPLECZEM Zamawiający: ZESPÓŁ SZKÓŁ BUDOWLANYCH I OGÓLNOKSZTAŁCĄCYCH W BIŁGORAJU BIŁGORAJ UL. CEGIELNIANA 24 Nazwisko i imię Uprawnienia Data i Podpis uprawnienia budowlane Nr ewid. 498/Lb/ Projektował: do projektowania i kierowania robotami mgr inż. budowlanymi bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń: Marek Leńczuk wodociągowych i kanalizacyjnych, cieplnych, wentylacyjnych i gazowych ZAMOŚĆ. MARZEC 2013 r. 1

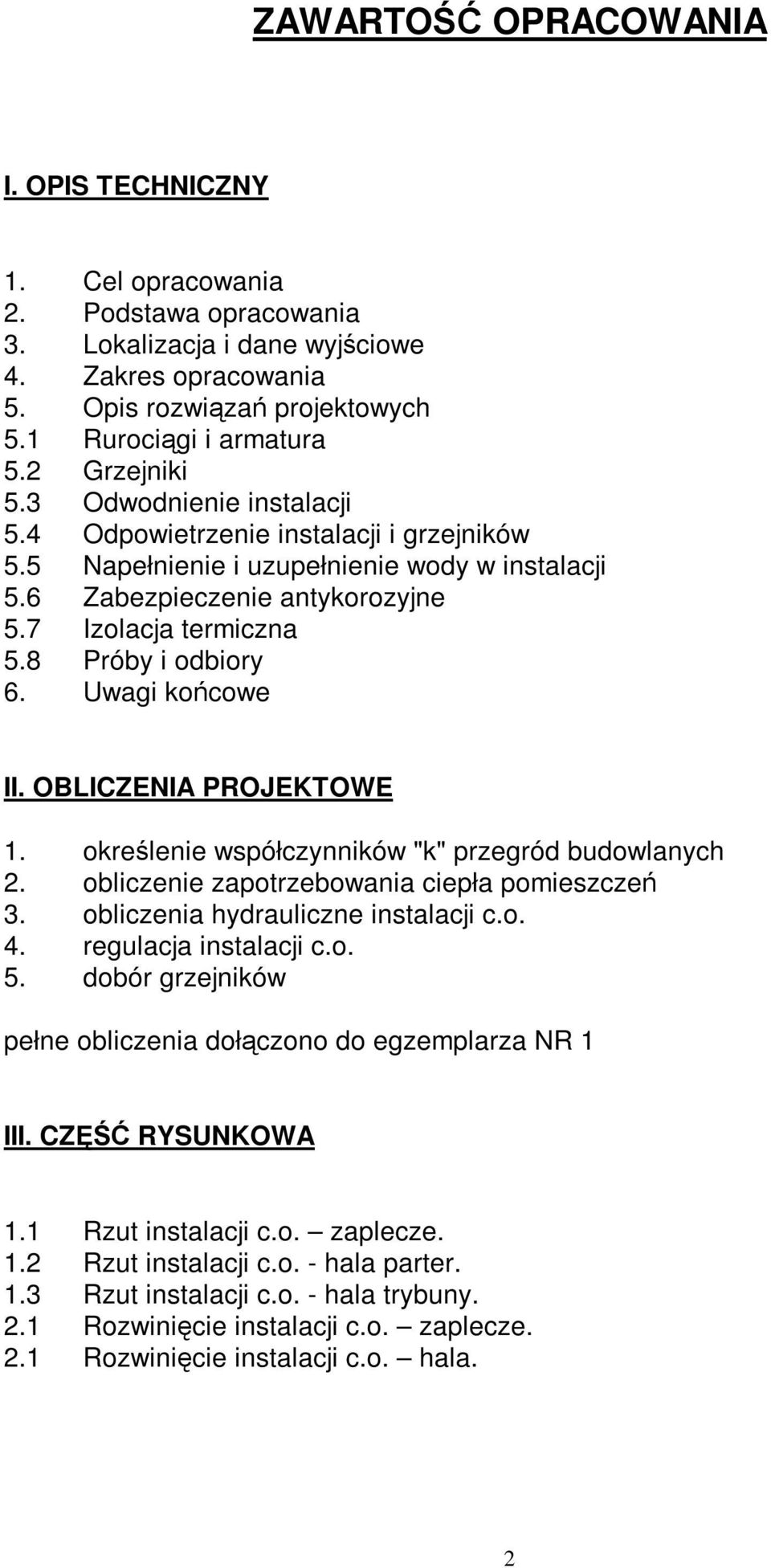

2 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY 1. Cel opracowania 2. Podstawa opracowania 3. Lokalizacja i dane wyjściowe 4. Zakres opracowania 5. Opis rozwiązań projektowych 5.1 Rurociągi i armatura 5.2 Grzejniki 5.3 Odwodnienie instalacji 5.4 Odpowietrzenie instalacji i grzejników 5.5 Napełnienie i uzupełnienie wody w instalacji 5.6 Zabezpieczenie antykorozyjne 5.7 Izolacja termiczna 5.8 Próby i odbiory 6. Uwagi końcowe II. OBLICZENIA PROJEKTOWE 1. określenie współczynników "k" przegród budowlanych 2. obliczenie zapotrzebowania ciepła pomieszczeń 3. obliczenia hydrauliczne instalacji c.o. 4. regulacja instalacji c.o. 5. dobór grzejników pełne obliczenia dołączono do egzemplarza NR 1 III. CZĘŚĆ RYSUNKOWA 1.1 Rzut instalacji c.o. zaplecze. 1.2 Rzut instalacji c.o. - hala parter. 1.3 Rzut instalacji c.o. - hala trybuny. 2.1 Rozwinięcie instalacji c.o. zaplecze. 2.1 Rozwinięcie instalacji c.o. hala. 2

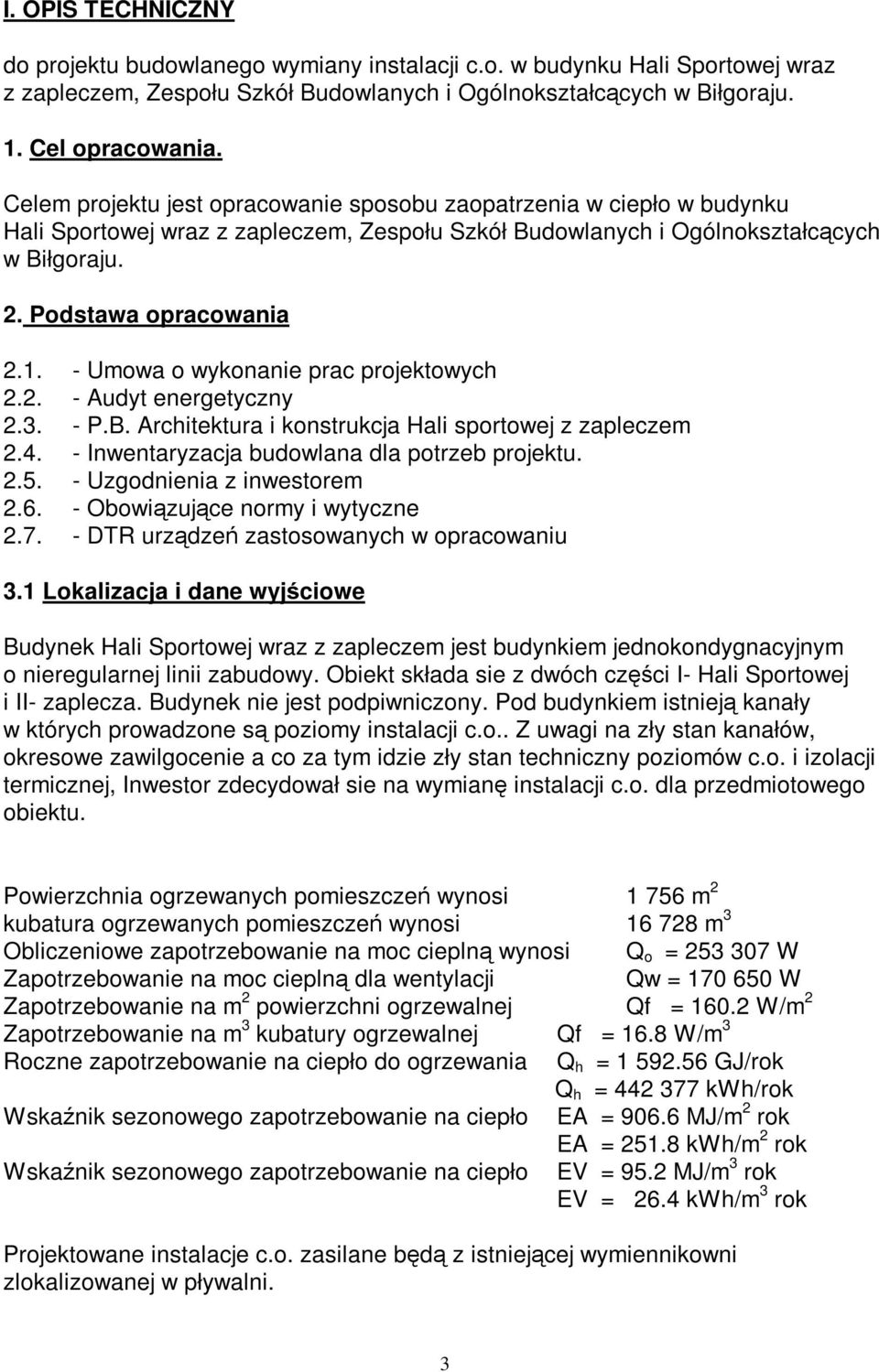

3 I. OPIS TECHNICZNY do projektu budowlanego wymiany instalacji c.o. w budynku Hali Sportowej wraz z zapleczem, Zespołu Szkół Budowlanych i Ogólnokształcących w Biłgoraju. 1. Cel opracowania. Celem projektu jest opracowanie sposobu zaopatrzenia w ciepło w budynku Hali Sportowej wraz z zapleczem, Zespołu Szkół Budowlanych i Ogólnokształcących w Biłgoraju. 2. Podstawa opracowania Umowa o wykonanie prac projektowych Audyt energetyczny P.B. Architektura i konstrukcja Hali sportowej z zapleczem Inwentaryzacja budowlana dla potrzeb projektu Uzgodnienia z inwestorem Obowiązujące normy i wytyczne DTR urządzeń zastosowanych w opracowaniu 3.1 Lokalizacja i dane wyjściowe Budynek Hali Sportowej wraz z zapleczem jest budynkiem jednokondygnacyjnym o nieregularnej linii zabudowy. Obiekt składa sie z dwóch części I- Hali Sportowej i II- zaplecza. Budynek nie jest podpiwniczony. Pod budynkiem istnieją kanały w których prowadzone są poziomy instalacji c.o.. Z uwagi na zły stan kanałów, okresowe zawilgocenie a co za tym idzie zły stan techniczny poziomów c.o. i izolacji termicznej, Inwestor zdecydował sie na wymianę instalacji c.o. dla przedmiotowego obiektu. Powierzchnia ogrzewanych pomieszczeń wynosi m 2 kubatura ogrzewanych pomieszczeń wynosi m 3 Obliczeniowe zapotrzebowanie na moc cieplną wynosi Q o = W Zapotrzebowanie na moc cieplną dla wentylacji Qw = W Zapotrzebowanie na m 2 powierzchni ogrzewalnej Qf = W/m 2 Zapotrzebowanie na m 3 kubatury ogrzewalnej Qf = 16.8 W/m 3 Roczne zapotrzebowanie na ciepło do ogrzewania Q h = GJ/rok Q h = kwh/rok Wskaźnik sezonowego zapotrzebowanie na ciepło EA = MJ/m 2 rok EA = kwh/m 2 rok Wskaźnik sezonowego zapotrzebowanie na ciepło EV = 95.2 MJ/m 3 rok EV = 26.4 kwh/m 3 rok Projektowane instalacje c.o. zasilane będą z istniejącej wymiennikowni zlokalizowanej w pływalni. 3

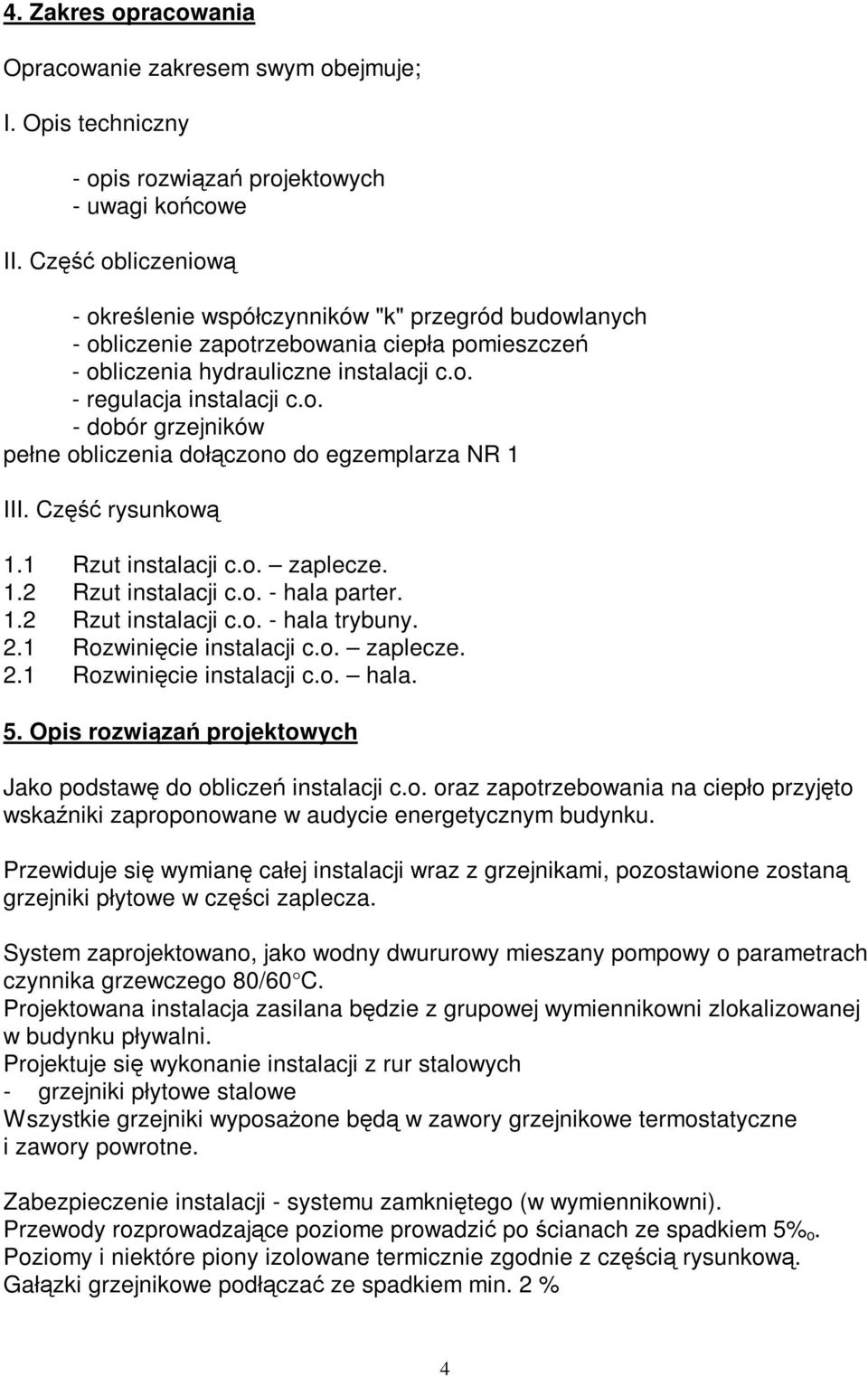

4 4. Zakres opracowania Opracowanie zakresem swym obejmuje; I. Opis techniczny - opis rozwiązań projektowych - uwagi końcowe II. Część obliczeniową - określenie współczynników "k" przegród budowlanych - obliczenie zapotrzebowania ciepła pomieszczeń - obliczenia hydrauliczne instalacji c.o. - regulacja instalacji c.o. - dobór grzejników pełne obliczenia dołączono do egzemplarza NR 1 III. Część rysunkową 1.1 Rzut instalacji c.o. zaplecze. 1.2 Rzut instalacji c.o. - hala parter. 1.2 Rzut instalacji c.o. - hala trybuny. 2.1 Rozwinięcie instalacji c.o. zaplecze. 2.1 Rozwinięcie instalacji c.o. hala. 5. Opis rozwiązań projektowych Jako podstawę do obliczeń instalacji c.o. oraz zapotrzebowania na ciepło przyjęto wskaźniki zaproponowane w audycie energetycznym budynku. Przewiduje się wymianę całej instalacji wraz z grzejnikami, pozostawione zostaną grzejniki płytowe w części zaplecza. System zaprojektowano, jako wodny dwururowy mieszany pompowy o parametrach czynnika grzewczego 80/60 C. Projektowana instalacja zasilana będzie z grupowej wymiennikowni zlokalizowanej w budynku pływalni. Projektuje się wykonanie instalacji z rur stalowych - grzejniki płytowe stalowe Wszystkie grzejniki wyposażone będą w zawory grzejnikowe termostatyczne i zawory powrotne. Zabezpieczenie instalacji - systemu zamkniętego (w wymiennikowni). Przewody rozprowadzające poziome prowadzić po ścianach ze spadkiem 5% o. Poziomy i niektóre piony izolowane termicznie zgodnie z częścią rysunkową. Gałązki grzejnikowe podłączać ze spadkiem min. 2 % 4

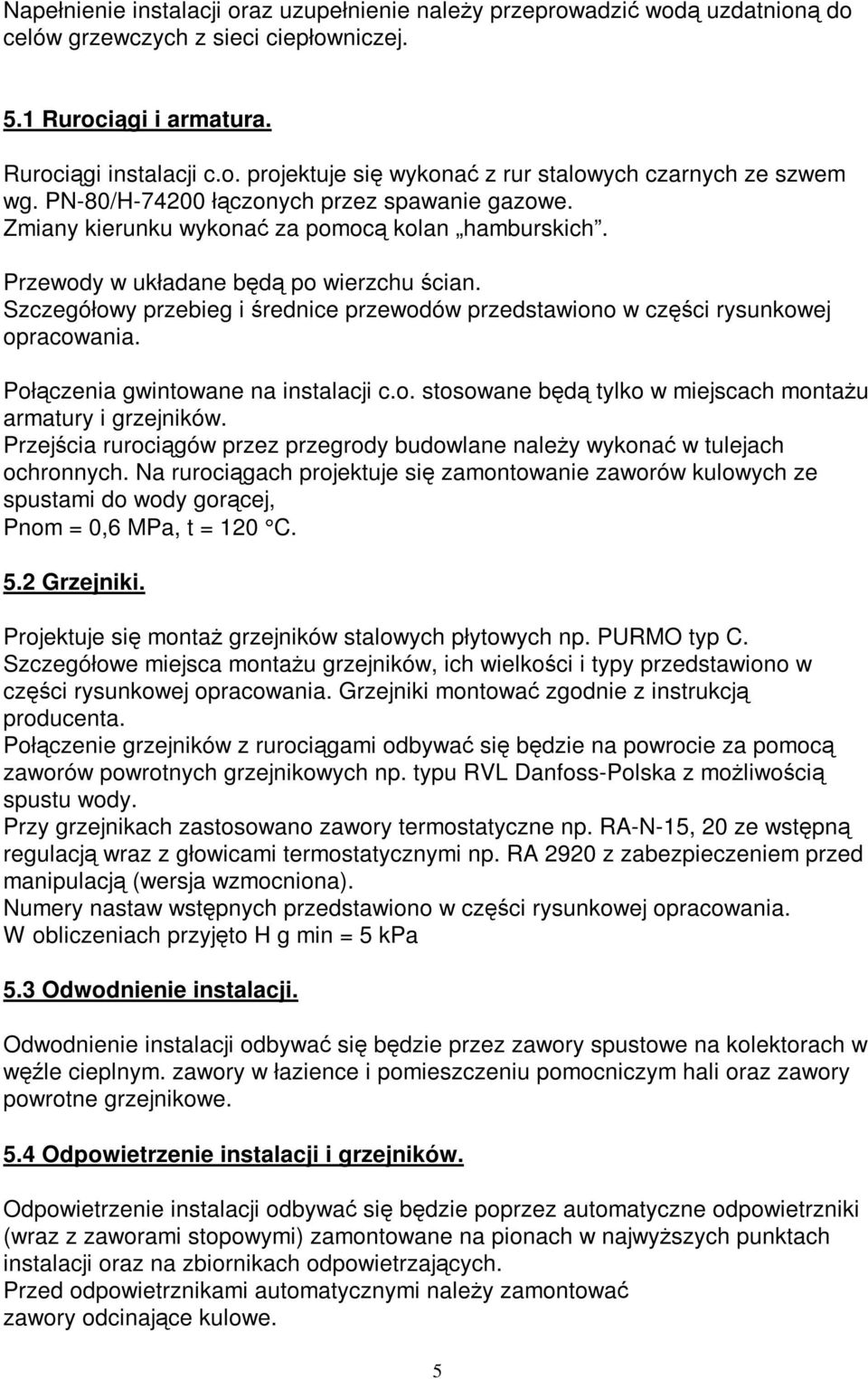

5 Napełnienie instalacji oraz uzupełnienie należy przeprowadzić wodą uzdatnioną do celów grzewczych z sieci ciepłowniczej. 5.1 Rurociągi i armatura. Rurociągi instalacji c.o. projektuje się wykonać z rur stalowych czarnych ze szwem wg. PN-80/H łączonych przez spawanie gazowe. Zmiany kierunku wykonać za pomocą kolan hamburskich. Przewody w układane będą po wierzchu ścian. Szczegółowy przebieg i średnice przewodów przedstawiono w części rysunkowej opracowania. Połączenia gwintowane na instalacji c.o. stosowane będą tylko w miejscach montażu armatury i grzejników. Przejścia rurociągów przez przegrody budowlane należy wykonać w tulejach ochronnych. Na rurociągach projektuje się zamontowanie zaworów kulowych ze spustami do wody gorącej, Pnom = 0,6 MPa, t = 120 C. 5.2 Grzejniki. Projektuje się montaż grzejników stalowych płytowych np. PURMO typ C. Szczegółowe miejsca montażu grzejników, ich wielkości i typy przedstawiono w części rysunkowej opracowania. Grzejniki montować zgodnie z instrukcją producenta. Połączenie grzejników z rurociągami odbywać się będzie na powrocie za pomocą zaworów powrotnych grzejnikowych np. typu RVL Danfoss-Polska z możliwością spustu wody. Przy grzejnikach zastosowano zawory termostatyczne np. RA-N-15, 20 ze wstępną regulacją wraz z głowicami termostatycznymi np. RA 2920 z zabezpieczeniem przed manipulacją (wersja wzmocniona). Numery nastaw wstępnych przedstawiono w części rysunkowej opracowania. W obliczeniach przyjęto H g min = 5 kpa 5.3 Odwodnienie instalacji. Odwodnienie instalacji odbywać się będzie przez zawory spustowe na kolektorach w węźle cieplnym. zawory w łazience i pomieszczeniu pomocniczym hali oraz zawory powrotne grzejnikowe. 5.4 Odpowietrzenie instalacji i grzejników. Odpowietrzenie instalacji odbywać się będzie poprzez automatyczne odpowietrzniki (wraz z zaworami stopowymi) zamontowane na pionach w najwyższych punktach instalacji oraz na zbiornikach odpowietrzających. Przed odpowietrznikami automatycznymi należy zamontować zawory odcinające kulowe. 5

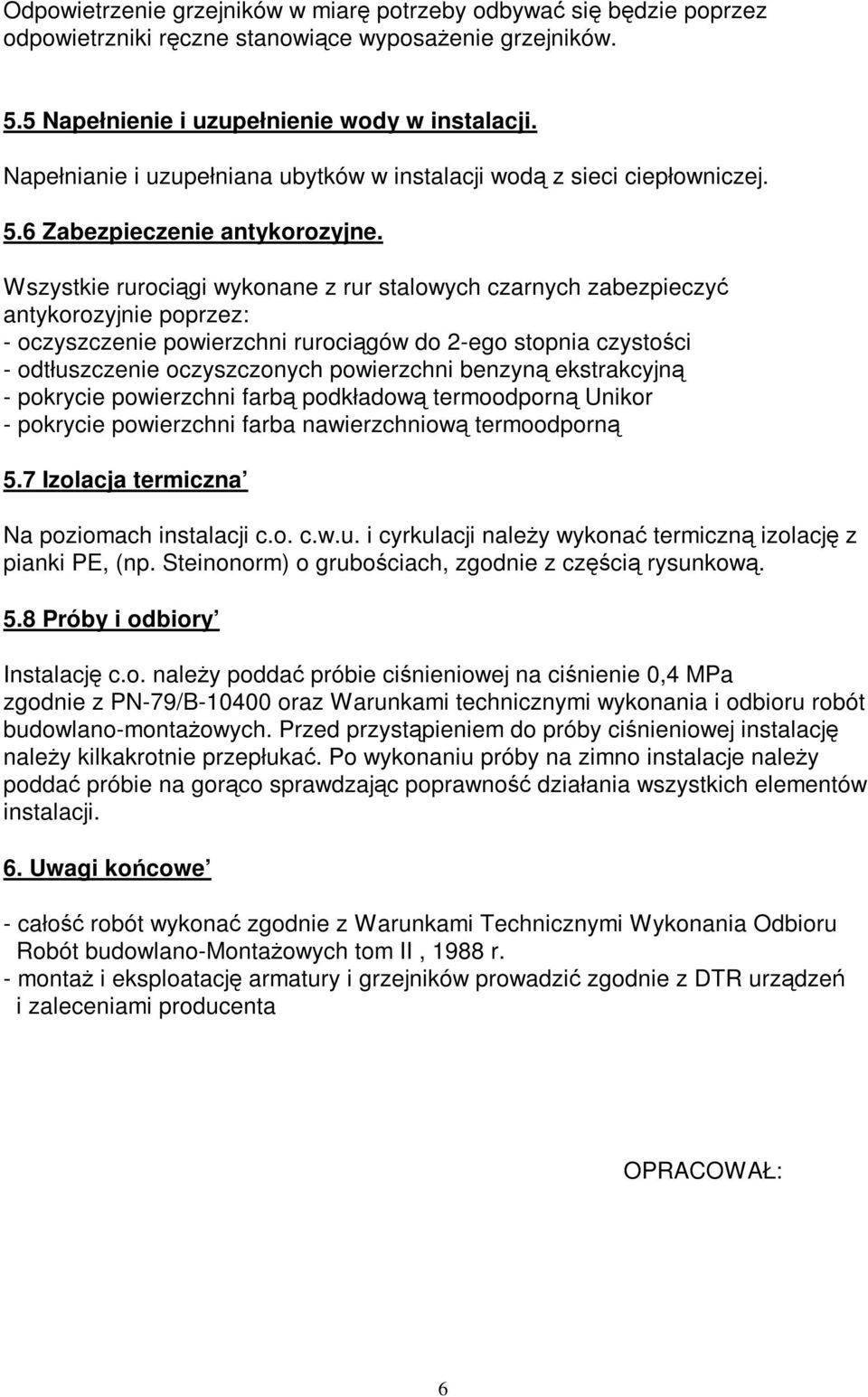

6 Odpowietrzenie grzejników w miarę potrzeby odbywać się będzie poprzez odpowietrzniki ręczne stanowiące wyposażenie grzejników. 5.5 Napełnienie i uzupełnienie wody w instalacji. Napełnianie i uzupełniana ubytków w instalacji wodą z sieci ciepłowniczej. 5.6 Zabezpieczenie antykorozyjne. Wszystkie rurociągi wykonane z rur stalowych czarnych zabezpieczyć antykorozyjnie poprzez: - oczyszczenie powierzchni rurociągów do 2-ego stopnia czystości - odtłuszczenie oczyszczonych powierzchni benzyną ekstrakcyjną - pokrycie powierzchni farbą podkładową termoodporną Unikor - pokrycie powierzchni farba nawierzchniową termoodporną 5.7 Izolacja termiczna Na poziomach instalacji c.o. c.w.u. i cyrkulacji należy wykonać termiczną izolację z pianki PE, (np. Steinonorm) o grubościach, zgodnie z częścią rysunkową. 5.8 Próby i odbiory Instalację c.o. należy poddać próbie ciśnieniowej na ciśnienie 0,4 MPa zgodnie z PN-79/B oraz Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych. Przed przystąpieniem do próby ciśnieniowej instalację należy kilkakrotnie przepłukać. Po wykonaniu próby na zimno instalacje należy poddać próbie na gorąco sprawdzając poprawność działania wszystkich elementów instalacji. 6. Uwagi końcowe - całość robót wykonać zgodnie z Warunkami Technicznymi Wykonania Odbioru Robót budowlano-montażowych tom II, 1988 r. - montaż i eksploatację armatury i grzejników prowadzić zgodnie z DTR urządzeń i zaleceniami producenta OPRACOWAŁ: 6

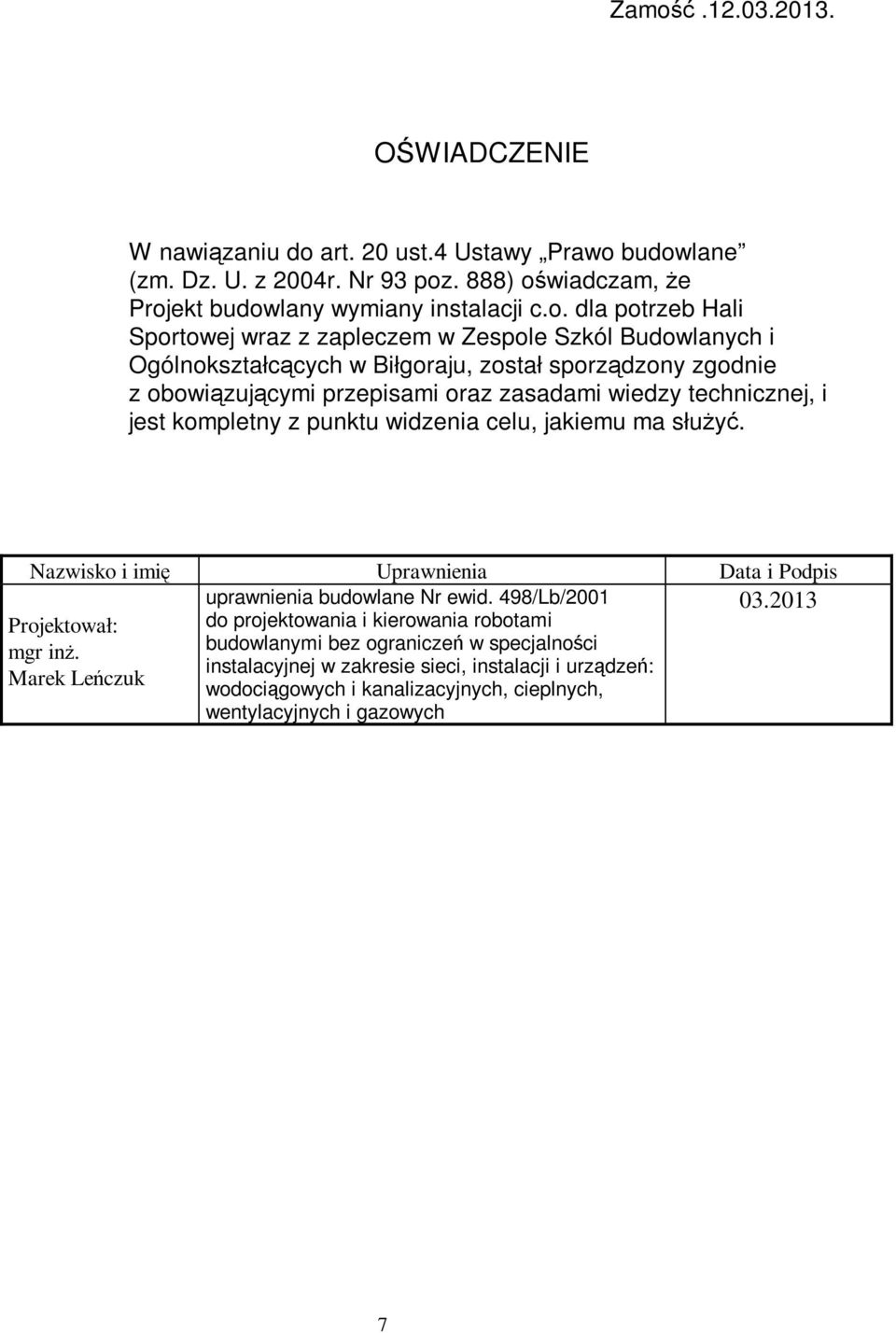

7 Zamość OŚWIADCZENIE W nawiązaniu do art. 20 ust.4 Ustawy Prawo budowlane (zm. Dz. U. z 2004r. Nr 93 poz. 888) oświadczam, że Projekt budowlany wymiany instalacji c.o. dla potrzeb Hali Sportowej wraz z zapleczem w Zespole Szkól Budowlanych i Ogólnokształcących w Biłgoraju, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej, i jest kompletny z punktu widzenia celu, jakiemu ma służyć. Nazwisko i imię Uprawnienia Data i Podpis uprawnienia budowlane Nr ewid. 498/Lb/ Projektował: do projektowania i kierowania robotami mgr inż. budowlanymi bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń: Marek Leńczuk wodociągowych i kanalizacyjnych, cieplnych, wentylacyjnych i gazowych 7
