1 OPIS TECHNICZNY do projektu wykonawczego remontu i wymiany instalacji wod.-kan. oraz chłodzenia i wentylacji pomieszczenia serwerowni w remontowanym budynku szkolnym z przeznaczeniem na siedzibę Zespołu Szkół Specjalnych Lubiejewie Starym. 1. Podstawa opracowania zlecenie i umowa podpisana z Inwestorem projekt architektoniczny, uzgodnienia międzybranŝowe uzgodnienia z Inwestorem 2. Zakres opracowania Opracowanie obejmuje swoim zakresem projekt wymiany instalacji wod.-kan. oraz wentylacji i chłodzenia w pomieszczeniach przeznaczonych na siedzibę Zespołu Szkół Specjalnych. Inwestor : Zespół Szkół Specjalnych w Ostrowi Mazowieckiej ul. Podstoczysko 24a 3. Stan istniejący oraz zakres robót Obecnie instalacja wodociągowa wykonana jest z rur stalowych ocynkowanych. Doprowadzona jest jedynie woda zimna (instalacja c.w.u. i cyrkulacji) istnieje, lecz nie jest uŝytkowana. Kanalizacja sanitarna wykonana jest z rur kanalizacyjnych Ŝeliwnych kielichowych. Stan instalacji moŝna ocenić jako zły. W modernizowanej części szkoły przewiduje się demontaŝ istniejącej Instalacji. Przewiduje się następujący zakres robót : wykonanie instalacji wod.-kan. w pomieszczeniach kuchennych (parter), wykonanie instalacji wod.-kan. w nowych sanitariatach (parter, I i II piętro), wykonanie nowej instalacji wod.-kan. w istniejących sanitariatach na III piętrze, podłączenie dodatkowych przyborów 4. Opis instalacji

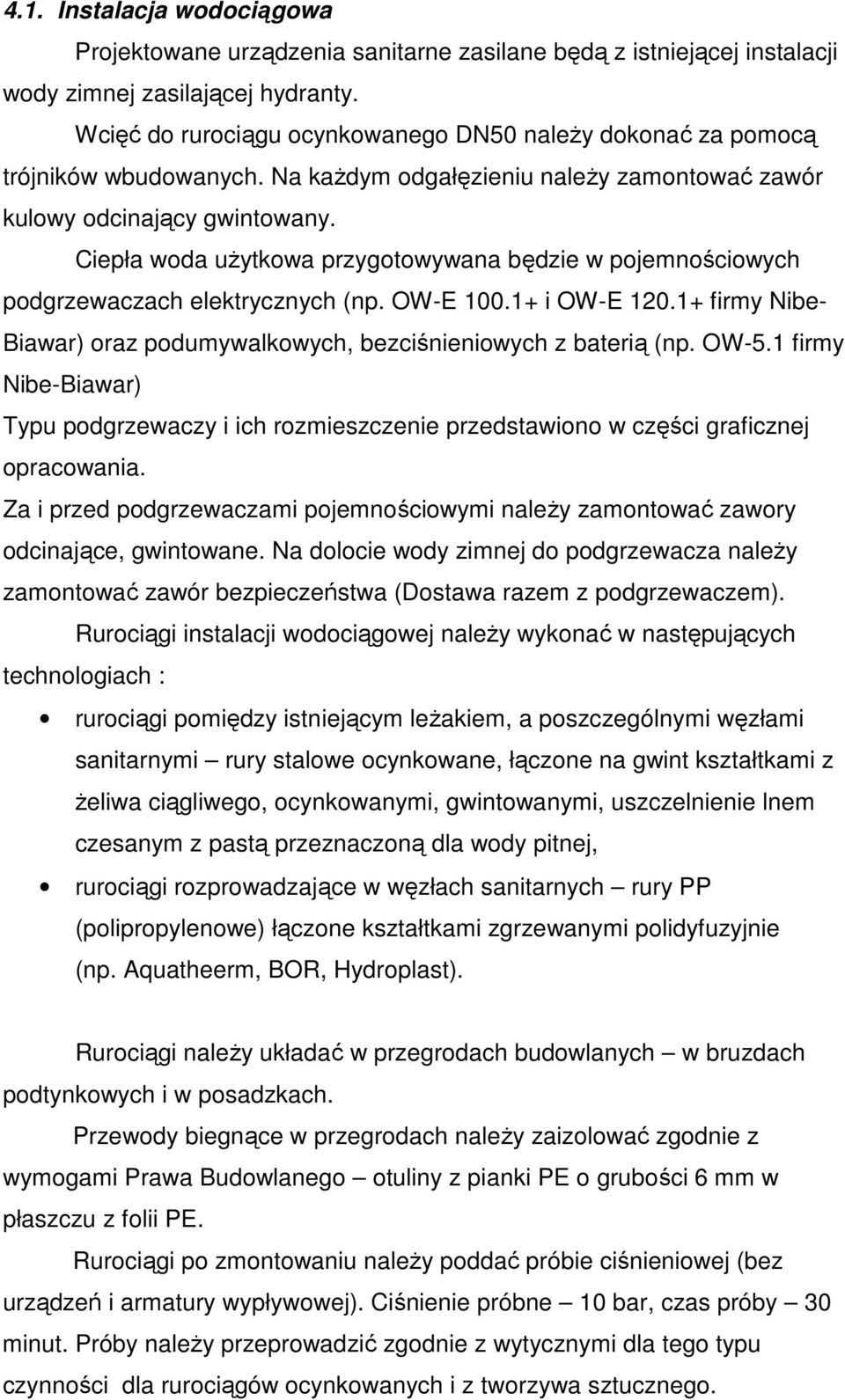

2 4.1. Instalacja wodociągowa Projektowane urządzenia sanitarne zasilane będą z istniejącej instalacji wody zimnej zasilającej hydranty. Wcięć do rurociągu ocynkowanego DN50 naleŝy dokonać za pomocą trójników wbudowanych. Na kaŝdym odgałęzieniu naleŝy zamontować zawór kulowy odcinający gwintowany. Ciepła woda uŝytkowa przygotowywana będzie w pojemnościowych podgrzewaczach elektrycznych (np. OW-E i OW-E firmy Nibe- Biawar) oraz podumywalkowych, bezciśnieniowych z baterią (np. OW-5.1 firmy Nibe-Biawar) Typu podgrzewaczy i ich rozmieszczenie przedstawiono w części graficznej opracowania. Za i przed podgrzewaczami pojemnościowymi naleŝy zamontować zawory odcinające, gwintowane. Na dolocie wody zimnej do podgrzewacza naleŝy zamontować zawór bezpieczeństwa (Dostawa razem z podgrzewaczem). Rurociągi instalacji wodociągowej naleŝy wykonać w następujących technologiach : rurociągi pomiędzy istniejącym leŝakiem, a poszczególnymi węzłami sanitarnymi rury stalowe ocynkowane, łączone na gwint kształtkami z Ŝeliwa ciągliwego, ocynkowanymi, gwintowanymi, uszczelnienie lnem czesanym z pastą przeznaczoną dla wody pitnej, rurociągi rozprowadzające w węzłach sanitarnych rury PP (polipropylenowe) łączone kształtkami zgrzewanymi polidyfuzyjnie (np. Aquatheerm, BOR, Hydroplast). Rurociągi naleŝy układać w przegrodach budowlanych w bruzdach podtynkowych i w posadzkach. Przewody biegnące w przegrodach naleŝy zaizolować zgodnie z wymogami Prawa Budowlanego otuliny z pianki PE o grubości 6 mm w płaszczu z folii PE. Rurociągi po zmontowaniu naleŝy poddać próbie ciśnieniowej (bez urządzeń i armatury wypływowej). Ciśnienie próbne 10 bar, czas próby 30 minut. Próby naleŝy przeprowadzić zgodnie z wytycznymi dla tego typu czynności dla rurociągów ocynkowanych i z tworzywa sztucznego.

3 Dobrano następujące rodzaje armatury wypływowej : baterie umywalkowe stojące, jednouchwytowe, baterie zlewozmywakowe stojące, jednouchwytowe baterie w natryskach wannowe, słuchawka natryskowa przesuwna na drąŝku pionowym, baterie w WC dla niepełnosprawnych umywalkowe, stojące, przeznaczone dla niepełnosprawnych, zawory do płuczek ustępowych kątowe, kulowe, chromowane, zawory do pisuarów standardowe, uruchamiane ręcznie. Producent armatury np. KFA Kraków. Armatura odcinająca i zwrotna gwintowana. Zawory czerpalne ze złączką do węŝa kulowe, gwintowane Instalacja kanalizacji sanitarnej Nowa Instalacja kanalizacji sanitarnej będzie częściowo wykonana w miejsce zdemontowanej instalacji obecnej. Instalacje kanalizacyjną w kuchni i pomieszczeniach przyległych naleŝy podłączyć do istniejącej instalacji podpodłogowej po dokonaniu odkrywek. Po ich wykonaniu moŝliwe będzie wyznaczenie miejsc wcięcia i uzgodnienie ich przez wykonawcę z inspektorem nadzoru i ewentualnie projektantem. Przybory w sanitariatach na III piętrze naleŝy podłączyć do nowych pionów piony Ŝeliwne naleŝy zdemontować pod posadzką III piętra, wykonać nowe odcinki na III piętrze i wyprowadzić ponad dach budynku. Rurociągi kanalizacji sanitarnej naleŝy wykonać z rur PVC (lub PP), kanalizacyjnych, kielichowych, łączonych na wcisk z uszczelką gumową. Rurociągi kanalizacyjne naleŝy prowadzić w przegrodach budowlanych, lub obudować. Na pionach wyprowadzonych ponad dach naleŝy zamontować rury wywiewne D110/160. Na półpionach kończących się na poszczególnych kondygnacjach naleŝy zamontować zawory napowietrzające umieszczone w zamykanych skrzynkach podtynkowych. Rozwiązanie takie zostało podyktowane duŝym oddaleniem niektórych przyborów od pionów kanalizacyjnych. Na kaŝdym nowym pionie naleŝy zamontować rewizje (wyczystki).

4 Podejścia do przyborów z rur i kształtek kanalizacyjnych D50 i D110. Wpusty podłogowe z tworzywa sztucznego D50, z rusztem ze stali nierdzewnej. Przewidziano zastosowanie następujących przyborów sanitarnych : umywalki standardowe, w kolorze białym, z otworem pod baterię, oraz przeznaczone dla niepełnosprawnych, ustępy stojące, typu kompakt z twarda deską ustępową oraz przeznaczone dla niepełnosprawnych, kolor biały, zmywaki i zlewozmywaki ze stali nierdzewnej, pisuary standardowe, w kolorze białym. Producent przyborów np. Koło, Cersanit. Natryski wykonane będą w formie wyłoŝonych gresem wgłębień w posadzce i wyposaŝone w kratki odpływowe D50. Po zmontowaniu instalacji naleŝy sprawdzić czy wykonane odpływy są droŝne i dokonać oględzin połączeń wciskowych Instalacja wentylacji i chłodzenia serwerowi W pomieszczeniu serwerowi naleŝy na kanale wentylacyjnym murowanym zamontować wentylator wywiewny np.silent 300 Plus wydajność 250 m3/h z regulatorem wydajności regulatorem prędkości obrotowej. W ścianie zewnętrznej naleŝy wykonać czerpnię D160 z Ŝaluzją. Do chłodzenia pomieszczenia dobrano klimatyzator ścienny typu split o mocy chłodniczej 2,6 kw.- np. K09AH firmy LG. Element zewnętrzny (skraplacz) naleŝy umieścić na dachu budynku i połączyć rurkami miedzianymi D6 i D8 w otulinie z pianki kauczukowej o grubości 13 mm. Skropliny z elementu wewnętrznego ( parownika ) naleŝy odprowadzić do najbliŝszego pionu kanalizacji sanitarnej za pomocą przewodu z rur PP D Uwagi końcowe przed przystąpieniem do robót montaŝowych naleŝy dokonać odkrywek istniejących instalacji i dokonać zaślepień elementów kanalizacyjnych, które po modernizacji nie będą wykorzystywane,

5 przed demontaŝem części instalacji wodociągowej naleŝy sprawdzić, które odcinki naleŝy pozostawić, gdyŝ będą one wykorzystywane do obsługi istniejącej instalacji nie podlegającej wymianie, ze względu na charakter robót (obiekt istniejący, braki w dokumentacji archiwalnej), ewentualne zmiany w sposobie prowadzenia instalacji, a nie zmieniające jej funkcjonalności, Wykonawca dokona ich po uzgodnieniu z inspektorem nadzoru, całość robót naleŝy wykonać zgodnie z niniejszym opracowaniem, Warunkami technicznymi wykonania i odbioru robót budowlanomontaŝowych. Tom II. Instalacje sanitarne i przemysłowe. oraz wytycznymi wykonywania instalacji z tworzyw sztucznych. PROJEKTANT :
