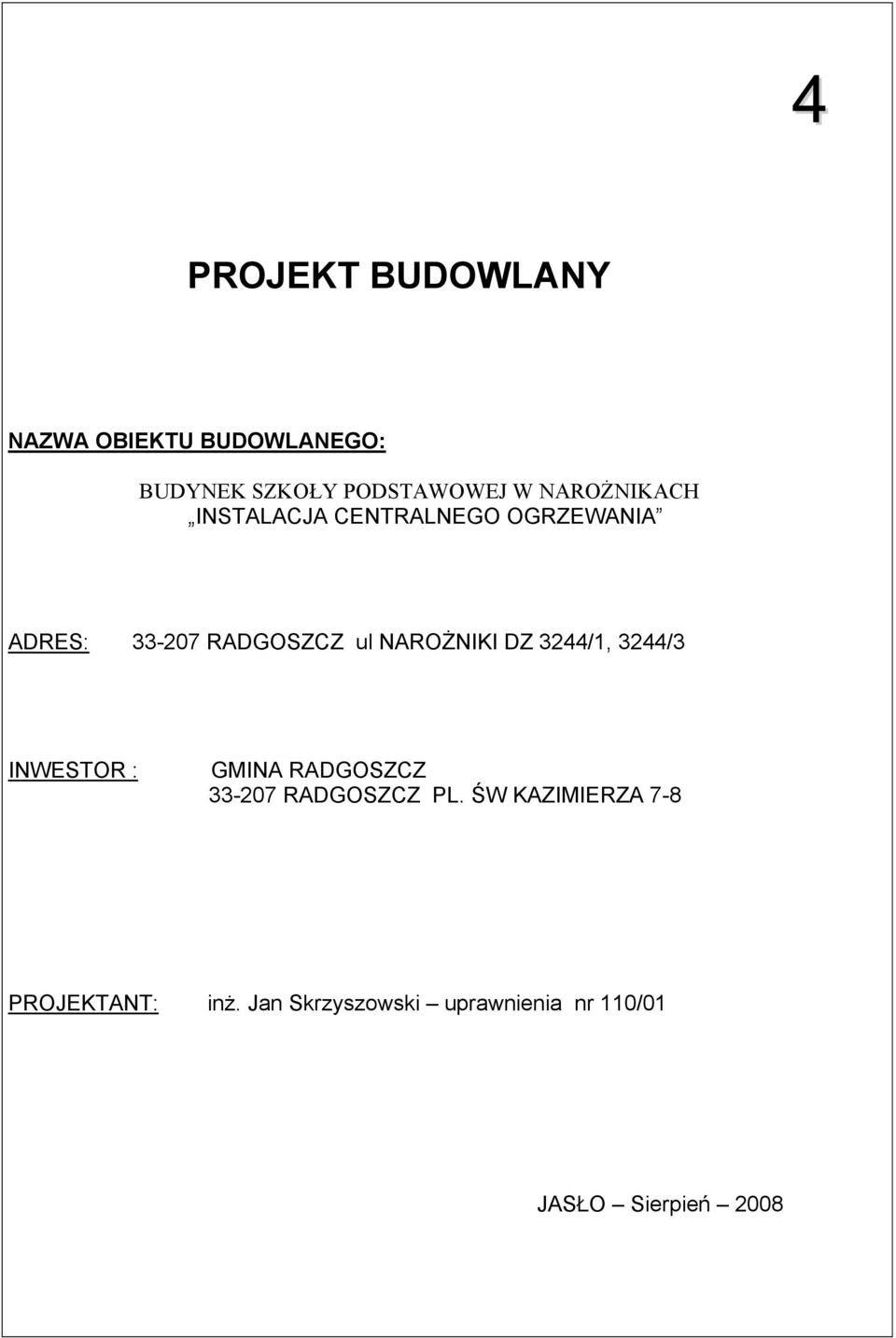

1 PROJEKT BUDOWLANY NAZWA OBIEKTU BUDOWLANEGO: BUDYNEK SZKOŁY PODSTAWOWEJ W NAROŻNIKACH INSTALACJA CENTRALNEGO OGRZEWANIA ADRES: RADGOSZCZ ul NAROŻNIKI DZ 3244/1, 3244/3 INWESTOR : GMINA RADGOSZCZ RADGOSZCZ PL. ŚW KAZIMIERZA 7-8 PROJEKTANT: inż. Jan Skrzyszowski uprawnienia nr 110/01 JASŁO Sierpień 2008

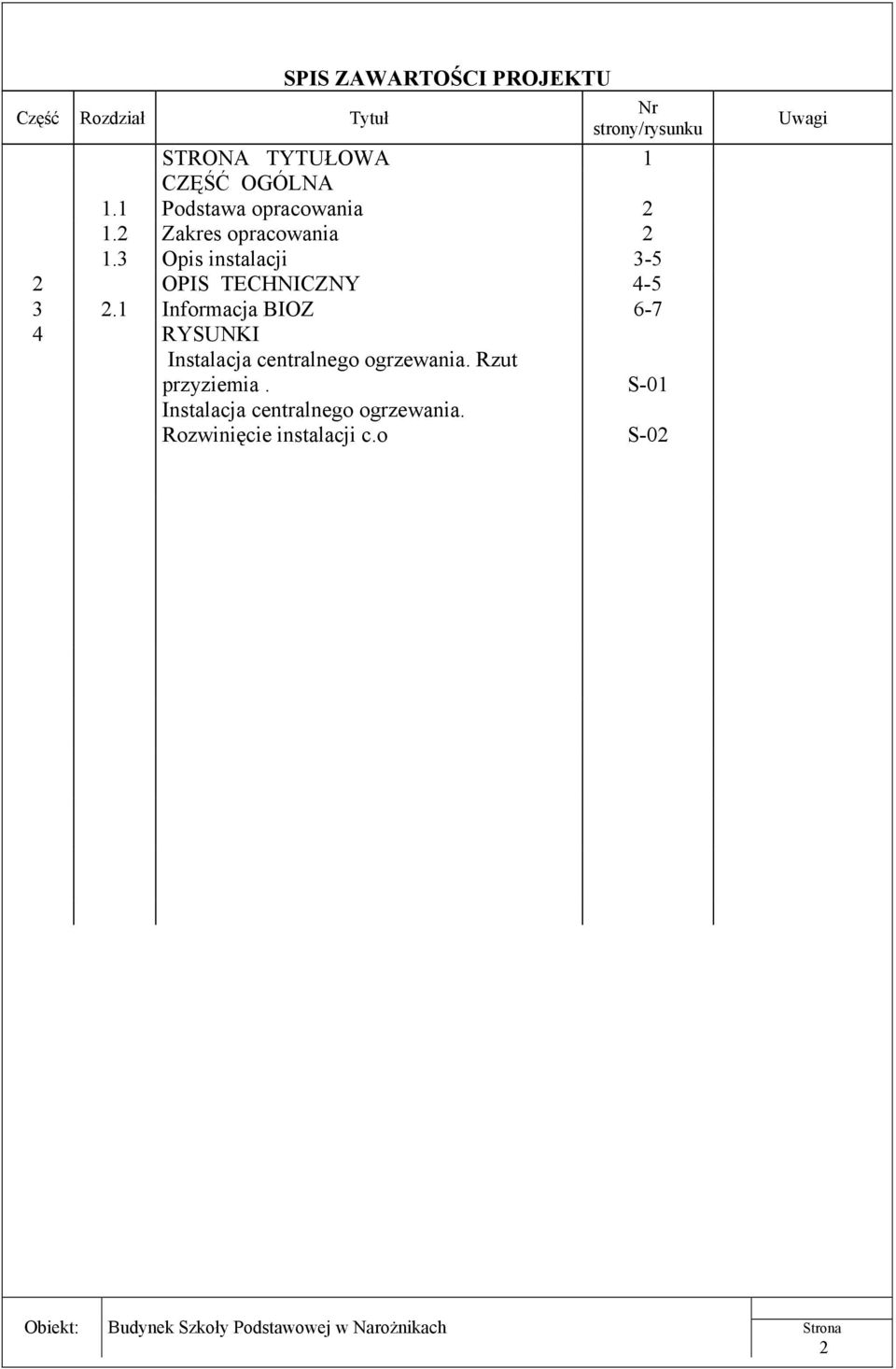

2 SPIS ZAWARTOŚCI PROJEKTU Część Rozdział Tytuł Nr strony/rysunku STRONA TYTUŁOWA 1 CZĘŚĆ OGÓLNA 1.1 Podstawa opracowania Zakres opracowania Opis instalacji OPIS TECHNICZNY Informacja BIOZ RYSUNKI Instalacja centralnego ogrzewania. Rzut przyziemia. S-01 Instalacja centralnego ogrzewania. Rozwinięcie instalacji c.o S-02 Uwagi 2

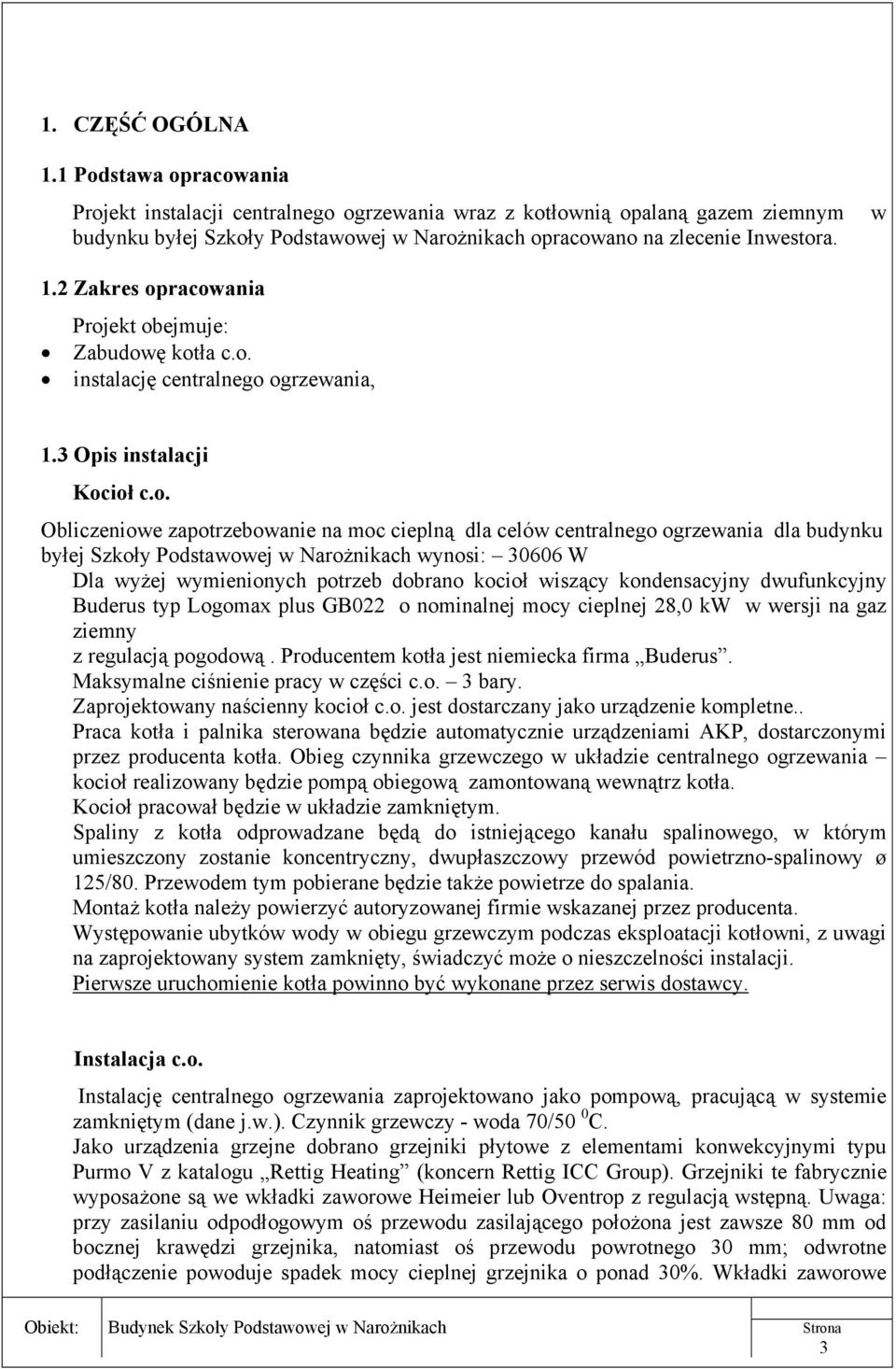

3 1. CZĘŚĆ OGÓLNA 1.1 Podstawa opracowania Projekt instalacji centralnego ogrzewania wraz z kotłownią opalaną gazem ziemnym budynku byłej Szkoły Podstawowej w Narożnikach opracowano na zlecenie Inwestora. w 1.2 Zakres opracowania Projekt obejmuje: Zabudowę kotła c.o. instalację centralnego ogrzewania, 1.3 Opis instalacji Kocioł c.o. Obliczeniowe zapotrzebowanie na moc cieplną dla celów centralnego ogrzewania dla budynku byłej Szkoły Podstawowej w Narożnikach wynosi: W Dla wyżej wymienionych potrzeb dobrano kocioł wiszący kondensacyjny dwufunkcyjny Buderus typ Logomax plus GB022 o nominalnej mocy cieplnej 28,0 kw w wersji na gaz ziemny z regulacją pogodową. Producentem kotła jest niemiecka firma Buderus. Maksymalne ciśnienie pracy w części c.o. 3 bary. Zaprojektowany naścienny kocioł c.o. jest dostarczany jako urządzenie kompletne.. Praca kotła i palnika sterowana będzie automatycznie urządzeniami AKP, dostarczonymi przez producenta kotła. Obieg czynnika grzewczego w układzie centralnego ogrzewania kocioł realizowany będzie pompą obiegową zamontowaną wewnątrz kotła. Kocioł pracował będzie w układzie zamkniętym. Spaliny z kotła odprowadzane będą do istniejącego kanału spalinowego, w którym umieszczony zostanie koncentryczny, dwupłaszczowy przewód powietrzno-spalinowy ø 125/80. Przewodem tym pobierane będzie także powietrze do spalania. Montaż kotła należy powierzyć autoryzowanej firmie wskazanej przez producenta. Występowanie ubytków wody w obiegu grzewczym podczas eksploatacji kotłowni, z uwagi na zaprojektowany system zamknięty, świadczyć może o nieszczelności instalacji. Pierwsze uruchomienie kotła powinno być wykonane przez serwis dostawcy. Instalacja c.o. Instalację centralnego ogrzewania zaprojektowano jako pompową, pracującą w systemie zamkniętym (dane j.w.). Czynnik grzewczy - woda 70/50 0 C. Jako urządzenia grzejne dobrano grzejniki płytowe z elementami konwekcyjnymi typu Purmo V z katalogu Rettig Heating (koncern Rettig ICC Group). Grzejniki te fabrycznie wyposażone są we wkładki zaworowe Heimeier lub Oventrop z regulacją wstępną. Uwaga: przy zasilaniu odpodłogowym oś przewodu zasilającego położona jest zawsze 80 mm od bocznej krawędzi grzejnika, natomiast oś przewodu powrotnego 30 mm; odwrotne podłączenie powoduje spadek mocy cieplnej grzejnika o ponad 30%. Wkładki zaworowe 3

4 należy uzupełnić o wskazane przez producenta grzejników głowice termostatyczne w wersji standardowej. Rurociągi c.o. zaprojektowano z rur instalacyjnych miedzianych bez szwu, łączonych przez lutowanie miękkie. 2. OPIS TECHNICZNY 2.1 Roboty montażowe Kocioł oraz instalacja c.o. Kocioł zlokalizowano w wydzielonym pomieszczeniu kotłowni. Kocioł należy zamontować na ścianie (na wysokości ~1,0 m nad posadzką). Projektuje się dwufunkcyjny kocioł wiszący kondensacyjny Buderus typ Logomax plus GB022 o nominalnej mocy cieplnej 28,0 kw w wersji na gaz ziemny z rozszerzeniem zewnętrznym i regulacją pogodową Rurociągi c.o. wewnątrz budynku należy wykonać z rur instalacyjnych miedzianych bez szwu, łączonych przez lutowanie miękkie i prowadzić z ciągłym spadkiem 0,5 % w kierunku kotła. Rurociągi prowadzić w bruzdach ściennych w otulinie typu Thermaflex, pozwalającej na ruchy termiczne przewodów (ze względów konstrukcyjnych dopuszcza się głębokość bruzdy maks. 5 cm). Kompensacja wydłużeń - na załamaniach trasy i na kompensatorach mieszkowych. Kompensatory mieszkowe na prostych odcinkach montować co 6m Do mocowania rur miedzianych powinny być używane uchwyty z tworzyw sztucznych, obejmy z miedzi lub jej stopów. W przypadku stosowania uchwytów stalowych, pomiędzy obejmą stalową, a przewodem miedzianym należy umieścić na całym obwodzie przekładkę ochronną z gumy lub taśmy z miękkiego PVC. Przy montażu rur miedzianych należy stosować materiały jednorodne tzn. miedź i jej stopy. W przypadku, jeśli niemożliwe jest uniknięcie rozwiązania mieszanego, należy bezwzględnie przestrzegać następujących wskazań: niedopuszczalny jest metaliczny styk miedzi ze stalą niestopową oraz niestopową ocynkowaną, dopuszczalny jest metaliczny styk stali austenitycznej chromoniklowej z miedzią i jej stopami. Rury miedziane nie wymagają żadnych dodatkowych zabezpieczeń antykorozyjnych. W miejscach przeprowadzenia rur przez przegrody budowlane powinny być zamontowane tuleje o 1 cm dłuższe niż grubość przegrody. Tuleje wykonać z rur o jedną dymensję większych od odpowiadającej im średnicy rury instalacyjnej. Na końcach rurociągów zasilającego i powrotnego, zamontować odpowietrzniki automatyczne z zaworami odcinającymi Próby szczelności Po wykonaniu instalacji kotłowni oraz instalacji c.o. w pozostałej części budynku (przed zatynkowaniem bruzd ściennych) należy przeprowadzić próbę szczelności (próby te można połączyć z próbami całej instalacji c.o. i c.w.u). Przed przystąpieniem do badania należy instalację podlegającą próbie kilkakrotnie skutecznie przepłukać wodą z instalacji wodociągowej. Na 24 godziny przed rozpoczęciem badania szczelności instalacja powinna być napełniona wodą zimną (zaleca się wodę uzdatnioną w części c.o.) i dokładnie odpowietrzona. W tym okresie należy dokonać starannego przeglądu wszystkich elementów 4

5 oraz skontrolować szczelność połączeń przy ciśnieniu statycznym słupa wody w instalacji. Po stwierdzeniu gotowości zładu do podjęcia badania szczelności należy odłączyć kocioł, a następnie podnieść ciśnienie w instalacji c.o. za pomocą pompy ręcznej tłokowej, podłączonej w najniższym jej punkcie. Ciśnienie próbne: 0,4 MPa. Pompa musi być wyposażona w zbiornik wody, zawory odcinające, zawór zwrotny i spustowy oraz cechowany manometr tarczowy o zakresie o 50% większym od ciśnienia próbnego i działce elementarnej: 0,01 MPa. W części c.w.u. ciśnienie próbne: 0,6 MPa. Wynik próby należy uznać za pozytywny, jeżeli w ciągu 20 minut manometr nie wykaże spadku ciśnienia oraz nie stwierdzono przecieków ani kropelek rosy szczególnie na połączeniach i dławicach. Po uzyskaniu pozytywnego wyniku próby na zimno należy przeprowadzić próbę na gorąco, po uruchomieniu kotła, w miarę możliwości przy najwyższych parametrach roboczych czynnika grzewczego, lecz nie przekraczających parametrów obliczeniowych. Wyniki badania szczelności należy uznać za pozytywne, jeżeli w ciągu 20 minut manometr nie wykaże spadku ciśnienia oraz nie stwierdzono przecieków na połączeniach. Po napełnieniu instalacji c.o. wodą nie należy jej opróżniać, z wyjątkiem przypadków, gdy zachodzi konieczność dokonania naprawy. W takich sytuacjach dopuszcza się opróżnianie instalacji c.o. tylko na okres niezbędny do wykonania tych prac. 5

6 4.0. Informacja dotycząca bezpieczeństwa i ochrony zdrowia ze względu na specyfikę projektowanego obiektu budowlanego dla opracowania PLANU B I O Z 1. Zakres robót dla zamierzonego zadania inwestycyjnego do uwzględnienia w planie bezpieczeństwa i ochrony zdrowia obejmuje: - Wykonanie instalacji gazowej w budynku - prace na wysokości do 2.2 m nad poziomem posadzki 2. Wykaz istniejących obiektów budowlanych: brak 3. Wskazanie elementów zagospodarowania, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: - wykonanie, instalacji gazowej 4. Wskazanie przewidywanych zagrożeń podczas realizacji robót budowlanych, skalę i rodzaje zagrożeń oraz miejsce i czas ich występowania: - Porażenie prądem elektrycznym. w przypadku uszkodzenia używanych narzędzi zasilanych prądem elektrycznym. Czas występowania: od chwili powstania uszkodzenia do momentu jego usunięcia. - Zatrucia, poparzenia - Prace prowadzone na wysokości powyżej 2,2 m nad poziomem terenu. Czasokres prac prowadzonych na wysokości jw. 5. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom w trakcie wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie: Podczas wykonywania robót budowlano montażowych należy stosować się do przywołanych w projekcie przypisów oraz przestrzegać zasad BHP. 6. Wskazanie zapewnienia sprawnej komunikacji dla potrzeb ewakuacji w przypadku pożaru, awarii i innych zagrożeń: - Dla celów ewakuacji przewiduje się wykorzystanie istniejących ciągów komunikacyjnych budynku. Plan bezpieczeństwa i ochrony zdrowia (Plan BIOZ), sporządzony przez Wykonawcę robót winien spełniać wymagania Rozporządzenia Ministra Infrastruktury 6

7 z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47 z dnia r.) OPRACOWAŁ: Jan Skrzyszowski 7
