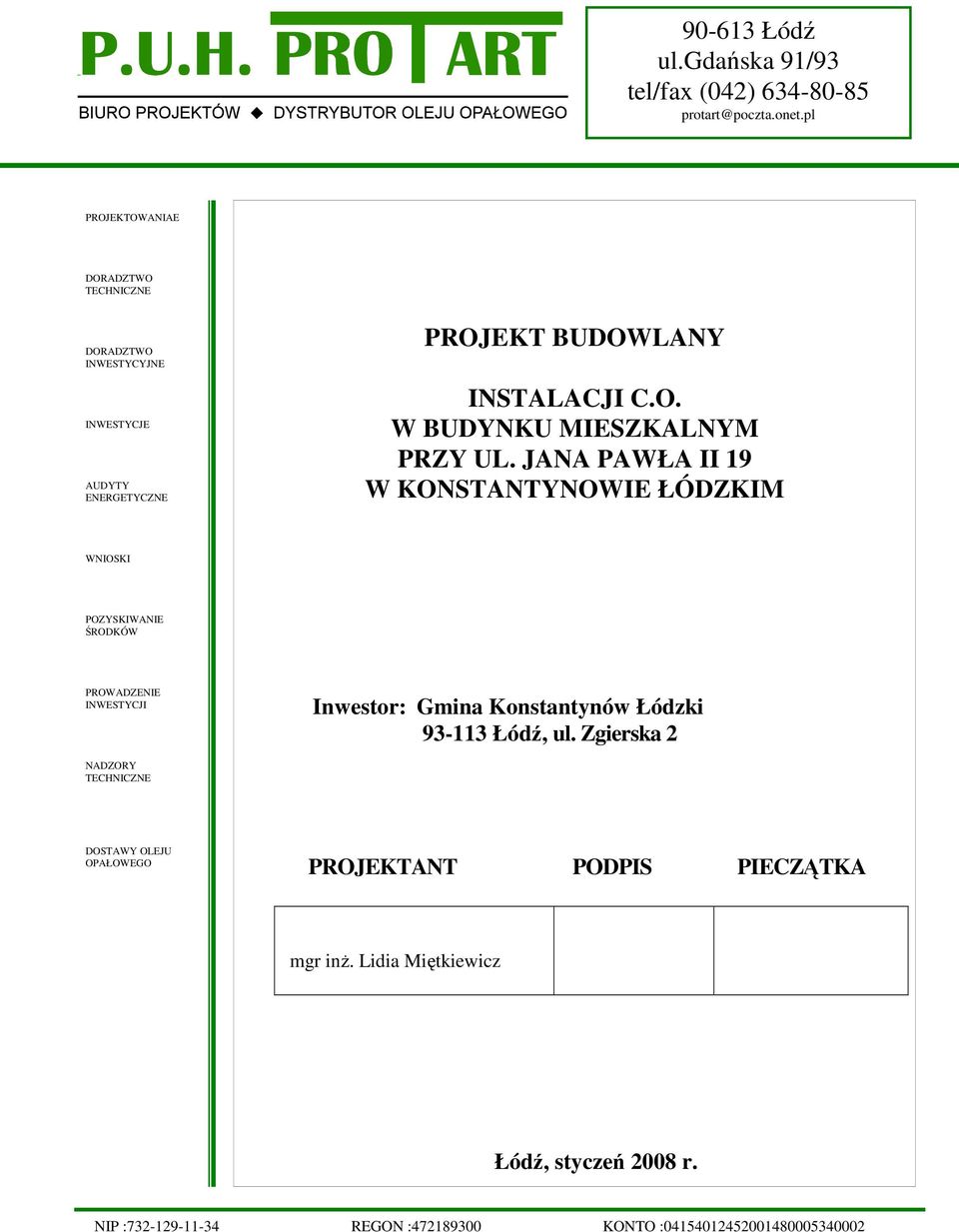

1 Łódź ul.gdańska 91/93 tel/fax (042) PROJEKTOWANIAE DORADZTWO TECHNICZNE DORADZTWO INWESTYCYJNE INWESTYCJE AUDYTY ENERGETYCZNE PROJEKT BUDOWLANY INSTALACJI C.O. W BUDYNKU MIESZKALNYM PRZY UL. JANA PAWŁA II 19 W KONSTANTYNOWIE ŁÓDZKIM WNIOSKI POZYSKIWANIE ŚRODKÓW PROWADZENIE INWESTYCJI Inwestor: Gmina Konstantynów Łódzki Łódź, ul. Zgierska 2 NADZORY TECHNICZNE DOSTAWY OLEJU OPAŁOWEGO PROJEKTANT PODPIS PIECZĄTKA mgr inż. Lidia Miętkiewicz Łódź, styczeń 2008 r. NIP : REGON : KONTO :

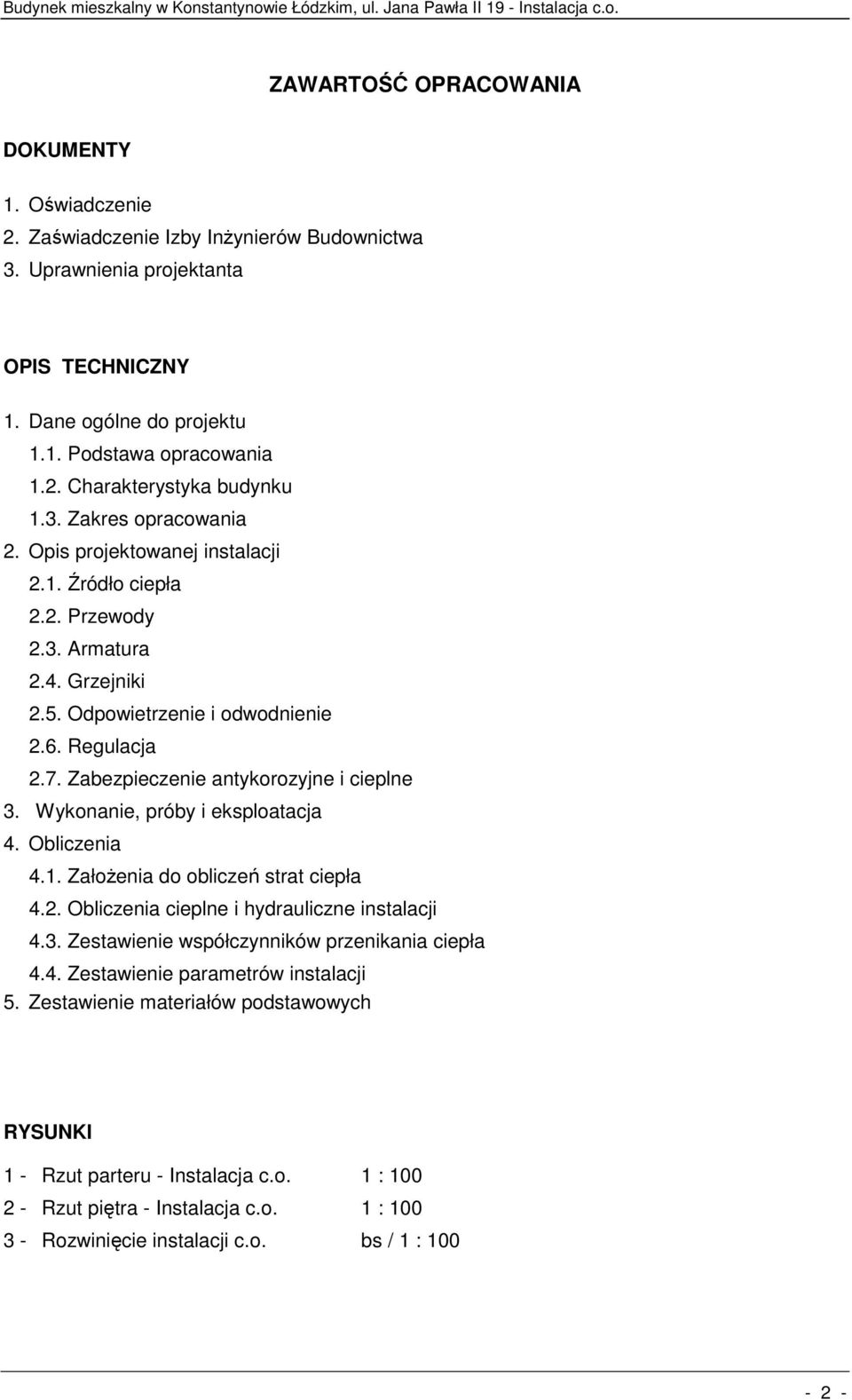

2 ZAWARTOŚĆ OPRACOWANIA DOKUMENTY 1. Oświadczenie 2. Zaświadczenie Izby Inżynierów Budownictwa 3. Uprawnienia projektanta OPIS TECHNICZNY 1. Dane ogólne do projektu 1.1. Podstawa opracowania 1.2. Charakterystyka budynku 1.3. Zakres opracowania 2. Opis projektowanej instalacji 2.1. Źródło ciepła 2.2. Przewody 2.3. Armatura 2.4. Grzejniki 2.5. Odpowietrzenie i odwodnienie 2.6. Regulacja 2.7. Zabezpieczenie antykorozyjne i cieplne 3. Wykonanie, próby i eksploatacja 4. Obliczenia 4.1. Założenia do obliczeń strat ciepła 4.2. Obliczenia cieplne i hydrauliczne instalacji 4.3. Zestawienie współczynników przenikania ciepła 4.4. Zestawienie parametrów instalacji 5. Zestawienie materiałów podstawowych RYSUNKI 1 - Rzut parteru - Instalacja c.o. 1 : Rzut piętra - Instalacja c.o. 1 : Rozwinięcie instalacji c.o. bs / 1 :

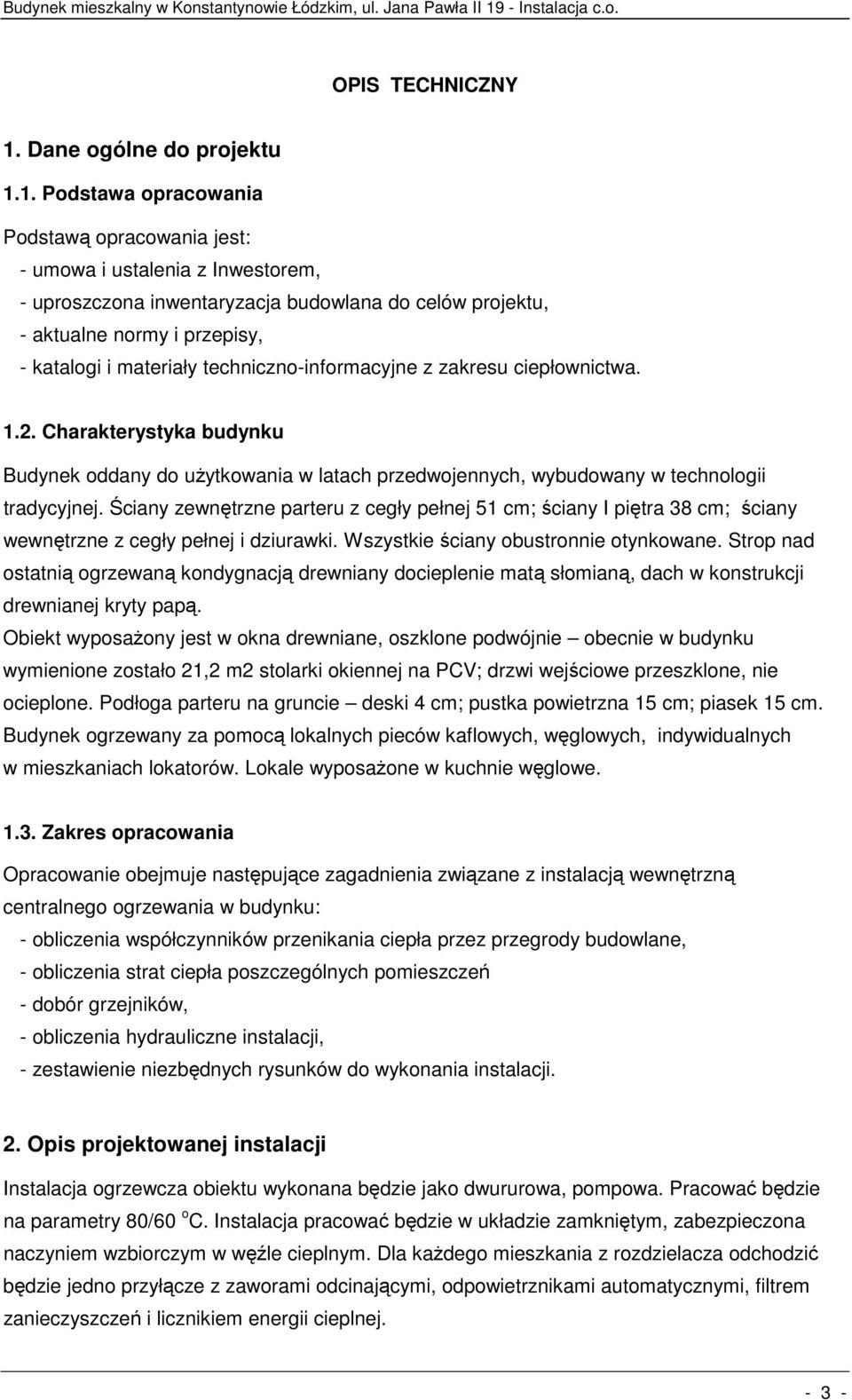

3 OPIS TECHNICZNY 1. Dane ogólne do projektu 1.1. Podstawa opracowania Podstawą opracowania jest: - umowa i ustalenia z Inwestorem, - uproszczona inwentaryzacja budowlana do celów projektu, - aktualne normy i przepisy, - katalogi i materiały techniczno-informacyjne z zakresu ciepłownictwa Charakterystyka budynku Budynek oddany do użytkowania w latach przedwojennych, wybudowany w technologii tradycyjnej. Ściany zewnętrzne parteru z cegły pełnej 51 cm; ściany I piętra 38 cm; ściany wewnętrzne z cegły pełnej i dziurawki. Wszystkie ściany obustronnie otynkowane. Strop nad ostatnią ogrzewaną kondygnacją drewniany docieplenie matą słomianą, dach w konstrukcji drewnianej kryty papą. Obiekt wyposażony jest w okna drewniane, oszklone podwójnie obecnie w budynku wymienione zostało 21,2 m2 stolarki okiennej na PCV; drzwi wejściowe przeszklone, nie ocieplone. Podłoga parteru na gruncie deski 4 cm; pustka powietrzna 15 cm; piasek 15 cm. Budynek ogrzewany za pomocą lokalnych pieców kaflowych, węglowych, indywidualnych w mieszkaniach lokatorów. Lokale wyposażone w kuchnie węglowe Zakres opracowania Opracowanie obejmuje następujące zagadnienia związane z instalacją wewnętrzną centralnego ogrzewania w budynku: - obliczenia współczynników przenikania ciepła przez przegrody budowlane, - obliczenia strat ciepła poszczególnych pomieszczeń - dobór grzejników, - obliczenia hydrauliczne instalacji, - zestawienie niezbędnych rysunków do wykonania instalacji. 2. Opis projektowanej instalacji Instalacja ogrzewcza obiektu wykonana będzie jako dwururowa, pompowa. Pracować będzie na parametry 80/60 o C. Instalacja pracować będzie w układzie zamkniętym, zabezpieczona naczyniem wzbiorczym w węźle cieplnym. Dla każdego mieszkania z rozdzielacza odchodzić będzie jedno przyłącze z zaworami odcinającymi, odpowietrznikami automatycznymi, filtrem zanieczyszczeń i licznikiem energii cieplnej

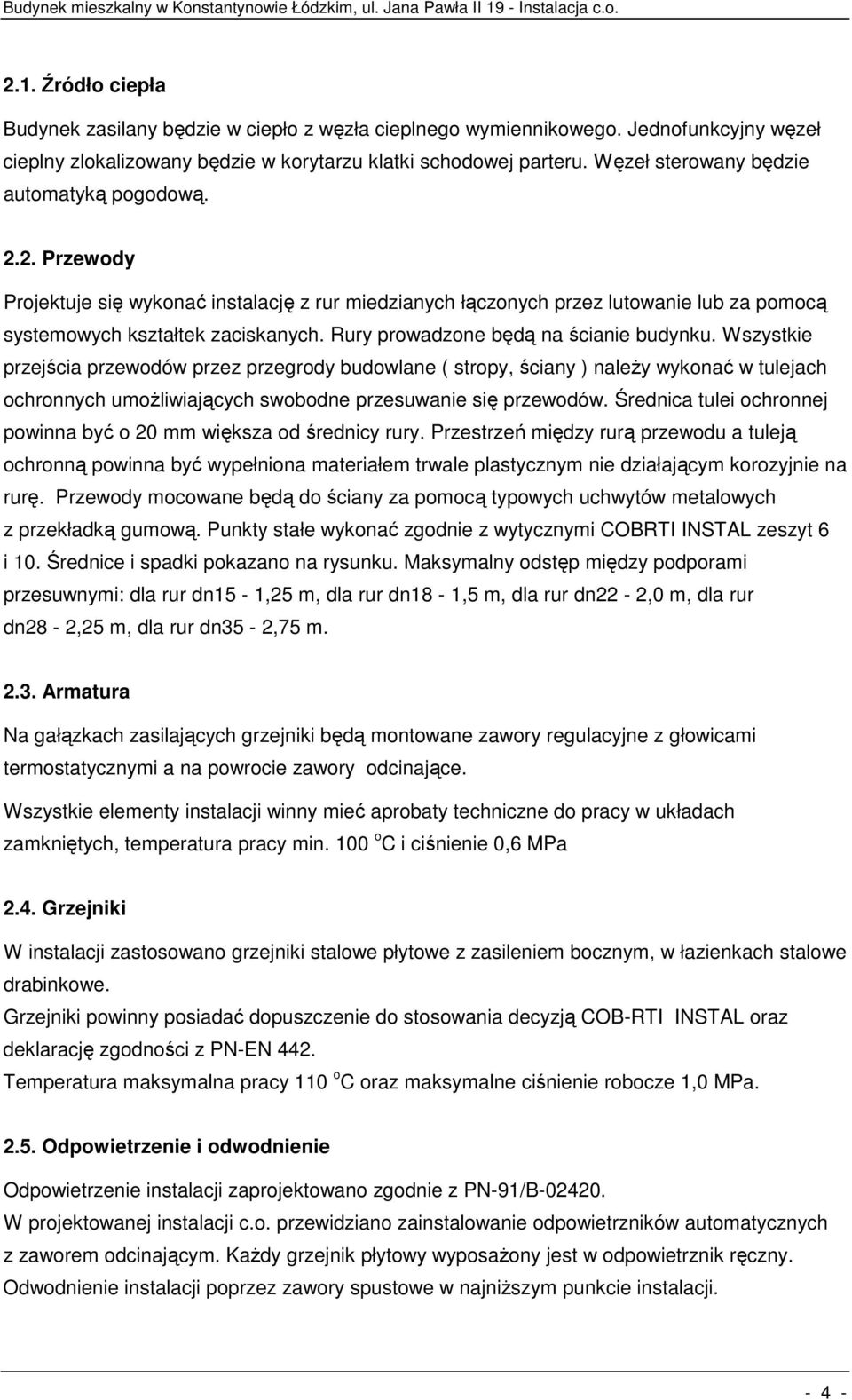

4 2.1. Źródło ciepła Budynek zasilany będzie w ciepło z węzła cieplnego wymiennikowego. Jednofunkcyjny węzeł cieplny zlokalizowany będzie w korytarzu klatki schodowej parteru. Węzeł sterowany będzie automatyką pogodową Przewody Projektuje się wykonać instalację z rur miedzianych łączonych przez lutowanie lub za pomocą systemowych kształtek zaciskanych. Rury prowadzone będą na ścianie budynku. Wszystkie przejścia przewodów przez przegrody budowlane ( stropy, ściany ) należy wykonać w tulejach ochronnych umożliwiających swobodne przesuwanie się przewodów. Średnica tulei ochronnej powinna być o 20 mm większa od średnicy rury. Przestrzeń między rurą przewodu a tuleją ochronną powinna być wypełniona materiałem trwale plastycznym nie działającym korozyjnie na rurę. Przewody mocowane będą do ściany za pomocą typowych uchwytów metalowych z przekładką gumową. Punkty stałe wykonać zgodnie z wytycznymi COBRTI INSTAL zeszyt 6 i 10. Średnice i spadki pokazano na rysunku. Maksymalny odstęp między podporami przesuwnymi: dla rur dn15-1,25 m, dla rur dn18-1,5 m, dla rur dn22-2,0 m, dla rur dn28-2,25 m, dla rur dn35-2,75 m Armatura Na gałązkach zasilających grzejniki będą montowane zawory regulacyjne z głowicami termostatycznymi a na powrocie zawory odcinające. Wszystkie elementy instalacji winny mieć aprobaty techniczne do pracy w układach zamkniętych, temperatura pracy min. 100 o C i ciśnienie 0,6 MPa 2.4. Grzejniki W instalacji zastosowano grzejniki stalowe płytowe z zasileniem bocznym, w łazienkach stalowe drabinkowe. Grzejniki powinny posiadać dopuszczenie do stosowania decyzją COB-RTI INSTAL oraz deklarację zgodności z PN-EN 442. Temperatura maksymalna pracy 110 o C oraz maksymalne ciśnienie robocze 1,0 MPa Odpowietrzenie i odwodnienie Odpowietrzenie instalacji zaprojektowano zgodnie z PN-91/B W projektowanej instalacji c.o. przewidziano zainstalowanie odpowietrzników automatycznych z zaworem odcinającym. Każdy grzejnik płytowy wyposażony jest w odpowietrznik ręczny. Odwodnienie instalacji poprzez zawory spustowe w najniższym punkcie instalacji

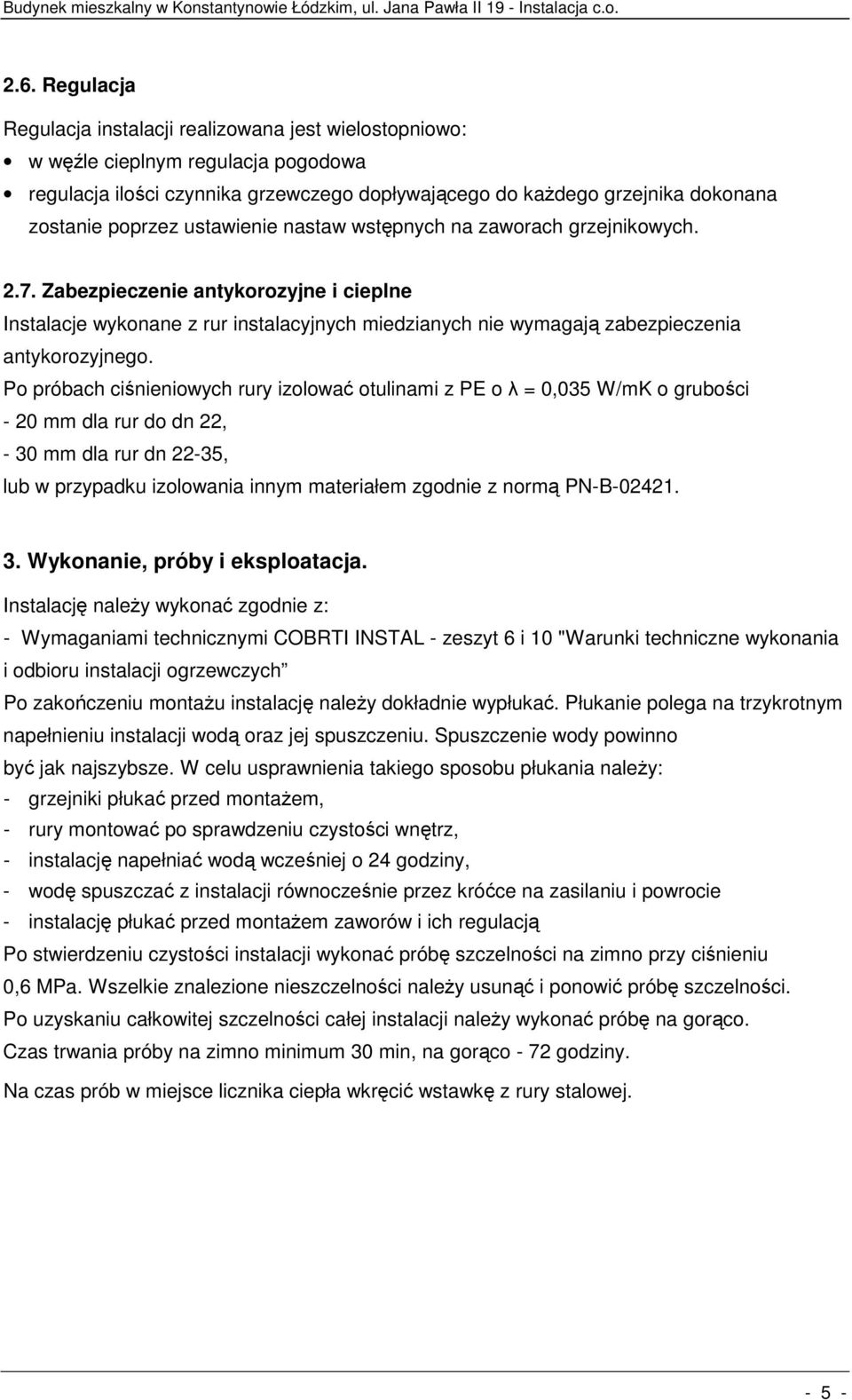

5 2.6. Regulacja Regulacja instalacji realizowana jest wielostopniowo: w węźle cieplnym regulacja pogodowa regulacja ilości czynnika grzewczego dopływającego do każdego grzejnika dokonana zostanie poprzez ustawienie nastaw wstępnych na zaworach grzejnikowych Zabezpieczenie antykorozyjne i cieplne Instalacje wykonane z rur instalacyjnych miedzianych nie wymagają zabezpieczenia antykorozyjnego. Po próbach ciśnieniowych rury izolować otulinami z PE o λ = 0,035 W/mK o grubości - 20 mm dla rur do dn 22, - 30 mm dla rur dn 22-35, lub w przypadku izolowania innym materiałem zgodnie z normą PN-B Wykonanie, próby i eksploatacja. Instalację należy wykonać zgodnie z: - Wymaganiami technicznymi COBRTI INSTAL - zeszyt 6 i 10 "Warunki techniczne wykonania i odbioru instalacji ogrzewczych Po zakończeniu montażu instalację należy dokładnie wypłukać. Płukanie polega na trzykrotnym napełnieniu instalacji wodą oraz jej spuszczeniu. Spuszczenie wody powinno być jak najszybsze. W celu usprawnienia takiego sposobu płukania należy: - grzejniki płukać przed montażem, - rury montować po sprawdzeniu czystości wnętrz, - instalację napełniać wodą wcześniej o 24 godziny, - wodę spuszczać z instalacji równocześnie przez króćce na zasilaniu i powrocie - instalację płukać przed montażem zaworów i ich regulacją Po stwierdzeniu czystości instalacji wykonać próbę szczelności na zimno przy ciśnieniu 0,6 MPa. Wszelkie znalezione nieszczelności należy usunąć i ponowić próbę szczelności. Po uzyskaniu całkowitej szczelności całej instalacji należy wykonać próbę na gorąco. Czas trwania próby na zimno minimum 30 min, na gorąco - 72 godziny. Na czas prób w miejsce licznika ciepła wkręcić wstawkę z rury stalowej

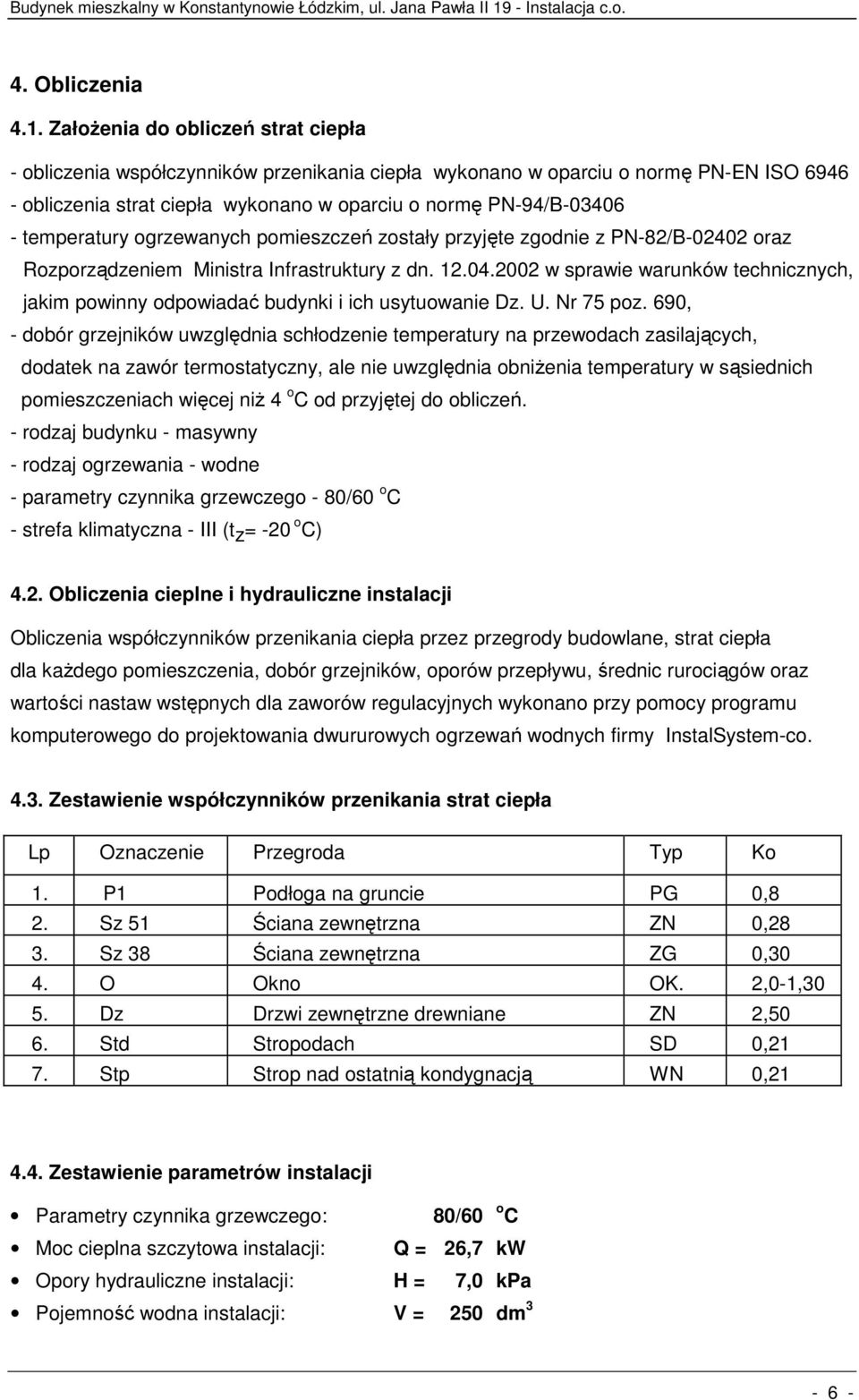

6 4. Obliczenia 4.1. Założenia do obliczeń strat ciepła - obliczenia współczynników przenikania ciepła wykonano w oparciu o normę PN-EN ISO obliczenia strat ciepła wykonano w oparciu o normę PN-94/B temperatury ogrzewanych pomieszczeń zostały przyjęte zgodnie z PN-82/B oraz Rozporządzeniem Ministra Infrastruktury z dn w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dz. U. Nr 75 poz. 690, - dobór grzejników uwzględnia schłodzenie temperatury na przewodach zasilających, dodatek na zawór termostatyczny, ale nie uwzględnia obniżenia temperatury w sąsiednich pomieszczeniach więcej niż 4 o C od przyjętej do obliczeń. - rodzaj budynku - masywny - rodzaj ogrzewania - wodne - parametry czynnika grzewczego - 80/60 o C - strefa klimatyczna - III (t z = -20 o C) 4.2. Obliczenia cieplne i hydrauliczne instalacji Obliczenia współczynników przenikania ciepła przez przegrody budowlane, strat ciepła dla każdego pomieszczenia, dobór grzejników, oporów przepływu, średnic rurociągów oraz wartości nastaw wstępnych dla zaworów regulacyjnych wykonano przy pomocy programu komputerowego do projektowania dwururowych ogrzewań wodnych firmy InstalSystem-co Zestawienie współczynników przenikania strat ciepła Lp Oznaczenie Przegroda Typ Ko 1. P1 Podłoga na gruncie PG 0,8 2. Sz 51 Ściana zewnętrzna ZN 0,28 3. Sz 38 Ściana zewnętrzna ZG 0,30 4. O Okno OK. 2,0-1,30 5. Dz Drzwi zewnętrzne drewniane ZN 2,50 6. Std Stropodach SD 0,21 7. Stp Strop nad ostatnią kondygnacją WN 0, Zestawienie parametrów instalacji Parametry czynnika grzewczego: 80/60 o C Moc cieplna szczytowa instalacji: Q = 26,7 kw Opory hydrauliczne instalacji: H = 7,0 kpa Pojemność wodna instalacji: V = 250 dm 3-6 -

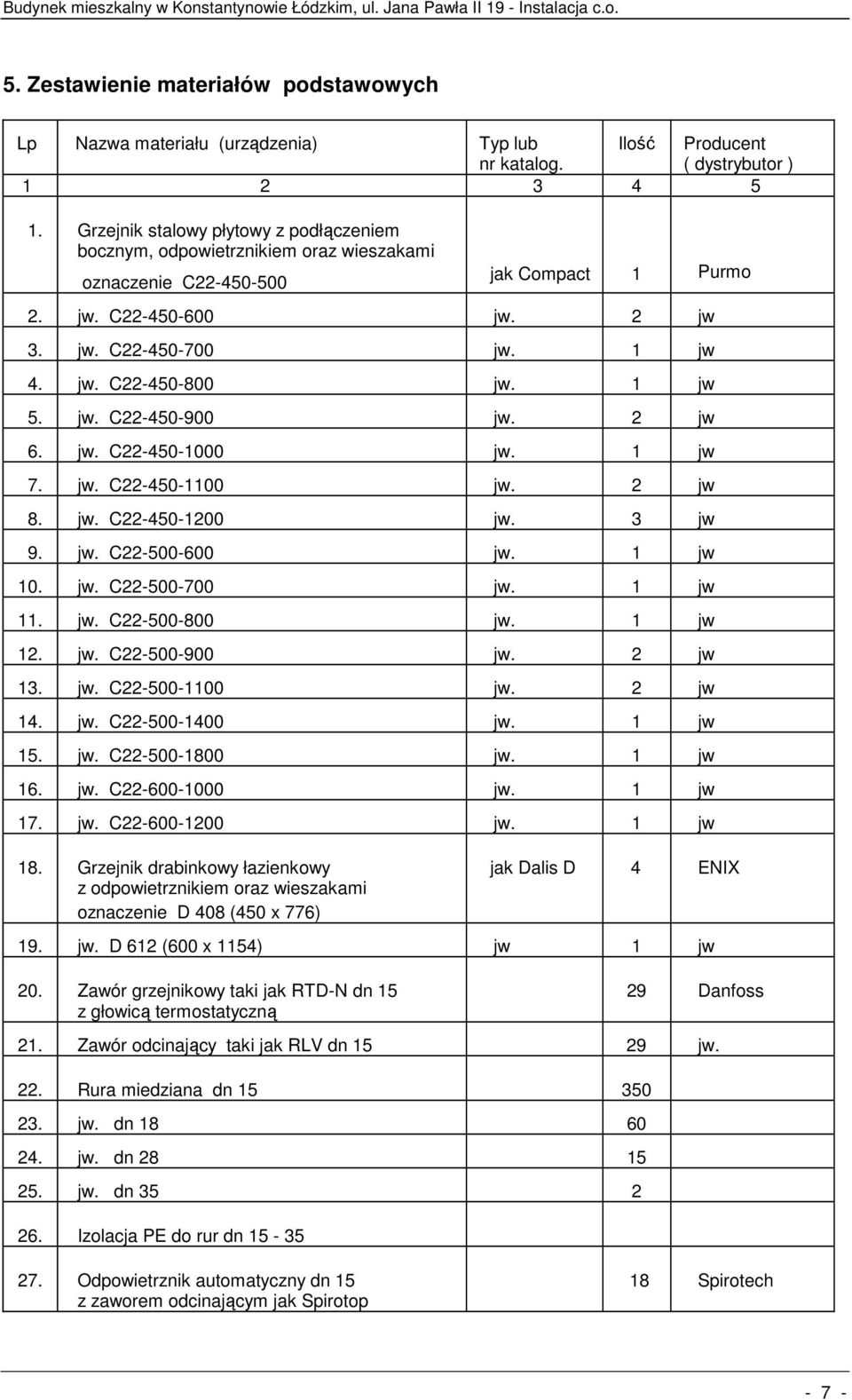

7 5. Zestawienie materiałów podstawowych Lp Nazwa materiału (urządzenia) Typ lub nr katalog. Ilość Producent ( dystrybutor ) Grzejnik stalowy płytowy z podłączeniem bocznym, odpowietrznikiem oraz wieszakami oznaczenie C jak Compact 1 Purmo 2. jw. C jw. 2 jw 3. jw. C jw. 1 jw 4. jw. C jw. 1 jw 5. jw. C jw. 2 jw 6. jw. C jw. 1 jw 7. jw. C jw. 2 jw 8. jw. C jw. 3 jw 9. jw. C jw. 1 jw 10. jw. C jw. 1 jw 11. jw. C jw. 1 jw 12. jw. C jw. 2 jw 13. jw. C jw. 2 jw 14. jw. C jw. 1 jw 15. jw. C jw. 1 jw 16. jw. C jw. 1 jw 17. jw. C jw. 1 jw 18. Grzejnik drabinkowy łazienkowy z odpowietrznikiem oraz wieszakami oznaczenie D 408 (450 x 776) jak Dalis D 4 ENIX 19. jw. D 612 (600 x 1154) jw 1 jw 20. Zawór grzejnikowy taki jak RTD-N dn 15 z głowicą termostatyczną 29 Danfoss 21. Zawór odcinający taki jak RLV dn jw. 22. Rura miedziana dn jw. dn jw. dn jw. dn Izolacja PE do rur dn Odpowietrznik automatyczny dn 15 z zaworem odcinającym jak Spirotop 18 Spirotech - 7 -

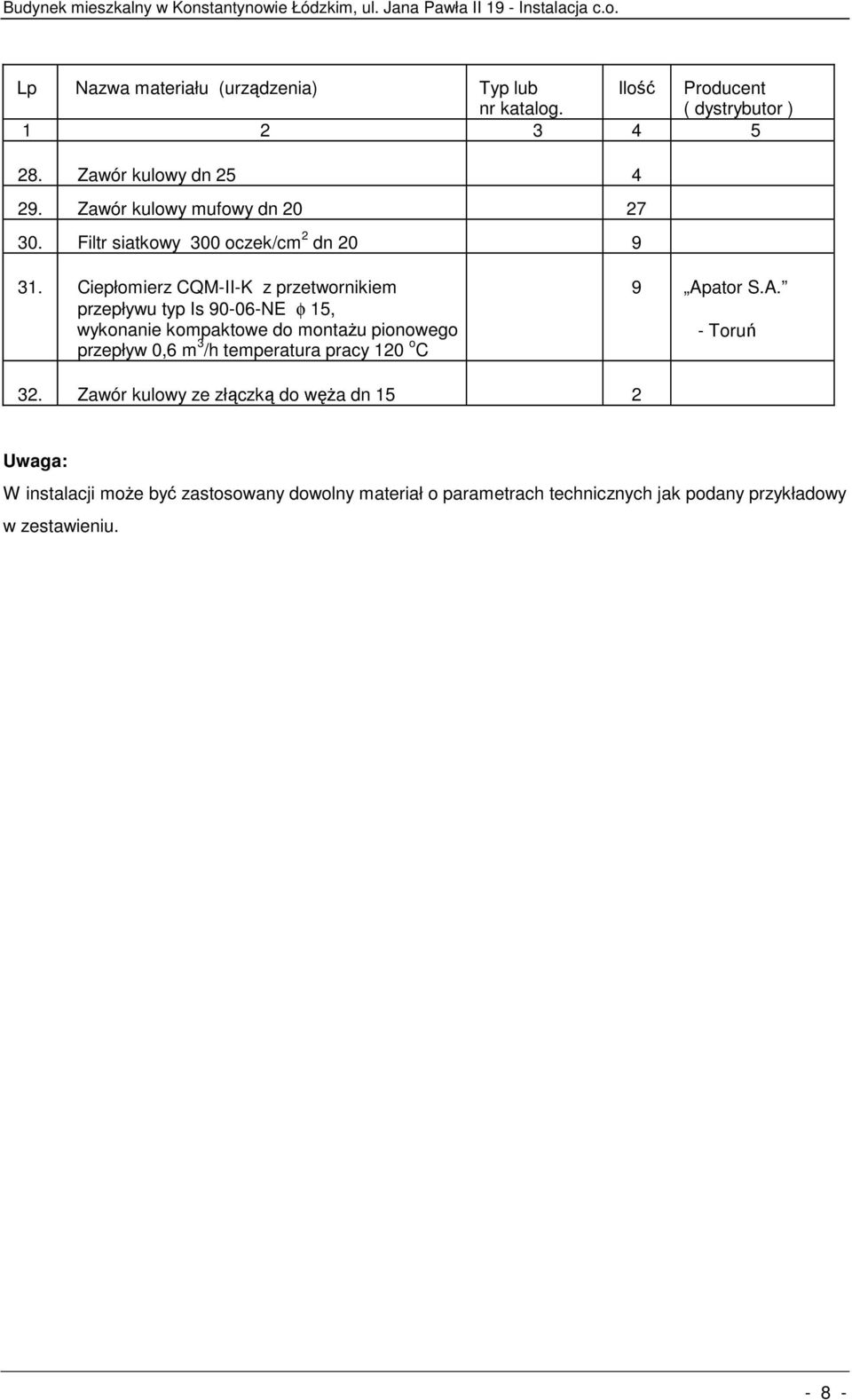

8 Lp Nazwa materiału (urządzenia) Typ lub nr katalog. Ilość Producent ( dystrybutor ) Zawór kulowy dn Zawór kulowy mufowy dn Filtr siatkowy 300 oczek/cm 2 dn Ciepłomierz CQM-II-K z przetwornikiem przepływu typ Is NE φ 15, wykonanie kompaktowe do montażu pionowego przepływ 0,6 m 3 /h temperatura pracy 120 o C 9 Apator S.A. - Toruń 32. Zawór kulowy ze złączką do węża dn 15 2 Uwaga: W instalacji może być zastosowany dowolny materiał o parametrach technicznych jak podany przykładowy w zestawieniu
