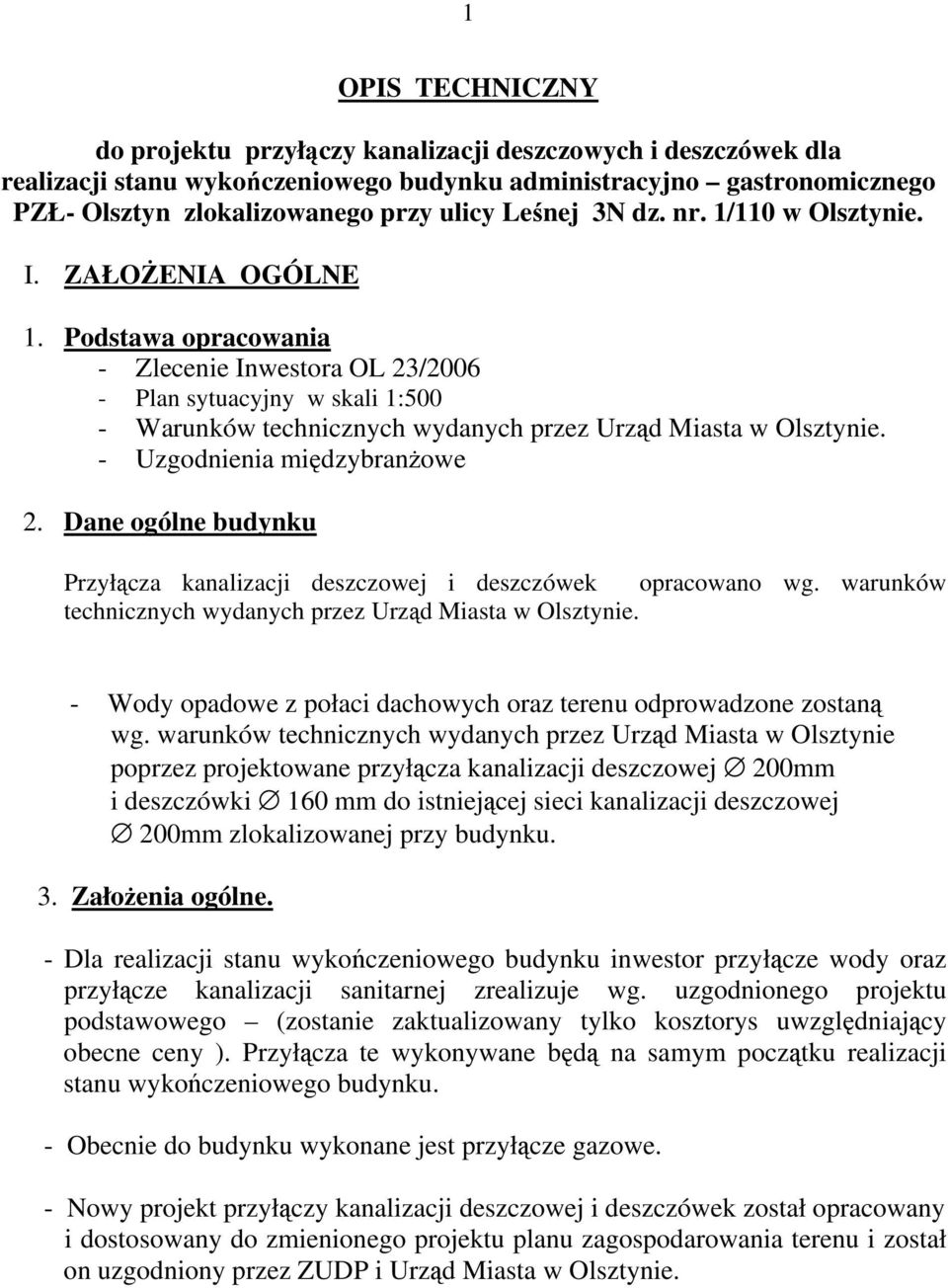

1 1 OPIS TECHNICZNY do projektu przyłączy kanalizacji deszczowych i deszczówek dla realizacji stanu wykończeniowego budynku administracyjno gastronomicznego PZŁ- Olsztyn zlokalizowanego przy ulicy Leśnej 3N dz. nr. 1/110 w Olsztynie. I. ZAŁOŻENIA OGÓLNE 1. Podstawa opracowania - Zlecenie Inwestora OL 23/ Plan sytuacyjny w skali 1:500 - Warunków technicznych wydanych przez Urząd Miasta w Olsztynie. - Uzgodnienia międzybranżowe 2. Dane ogólne budynku Przyłącza kanalizacji deszczowej i deszczówek opracowano wg. warunków technicznych wydanych przez Urząd Miasta w Olsztynie. - Wody opadowe z połaci dachowych oraz terenu odprowadzone zostaną wg. warunków technicznych wydanych przez Urząd Miasta w Olsztynie poprzez projektowane przyłącza kanalizacji deszczowej 200mm i deszczówki 160 mm do istniejącej sieci kanalizacji deszczowej 200mm zlokalizowanej przy budynku. 3. Założenia ogólne. - Dla realizacji stanu wykończeniowego budynku inwestor przyłącze wody oraz przyłącze kanalizacji sanitarnej zrealizuje wg. uzgodnionego projektu podstawowego (zostanie zaktualizowany tylko kosztorys uwzględniający obecne ceny ). Przyłącza te wykonywane będą na samym początku realizacji stanu wykończeniowego budynku. - Obecnie do budynku wykonane jest przyłącze gazowe. - Nowy projekt przyłączy kanalizacji deszczowej i deszczówek został opracowany i dostosowany do zmienionego projektu planu zagospodarowania terenu i został on uzgodniony przez ZUDP i Urząd Miasta w Olsztynie.

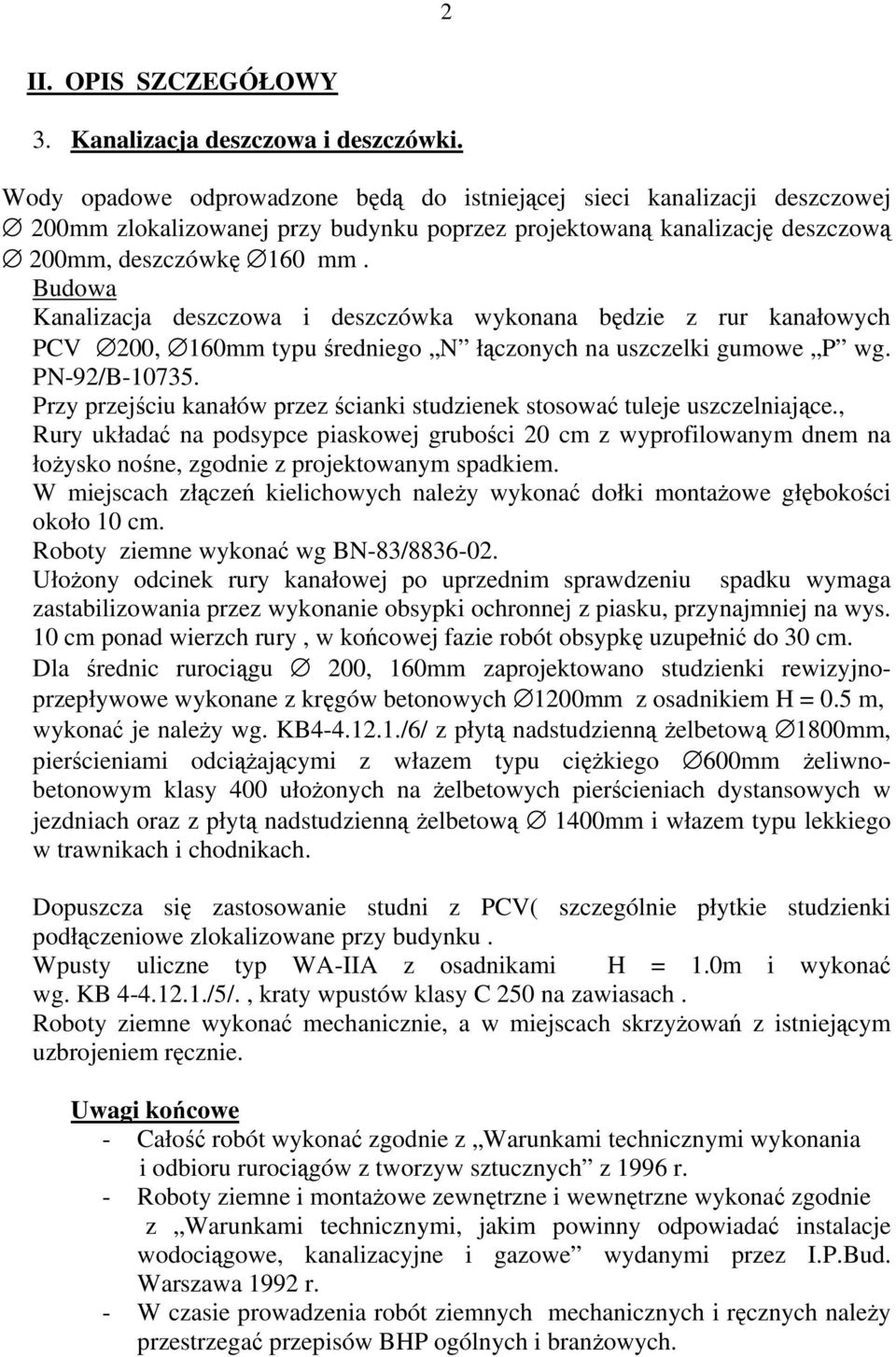

2 2 II. OPIS SZCZEGÓŁOWY 3. Kanalizacja deszczowa i deszczówki. Wody opadowe odprowadzone będą do istniejącej sieci kanalizacji deszczowej 200mm zlokalizowanej przy budynku poprzez projektowaną kanalizację deszczową 200mm, deszczówkę 160 mm. Budowa Kanalizacja deszczowa i deszczówka wykonana będzie z rur kanałowych PCV 200, 160mm typu średniego N łączonych na uszczelki gumowe P wg. PN-92/B Przy przejściu kanałów przez ścianki studzienek stosować tuleje uszczelniające., Rury układać na podsypce piaskowej grubości 20 cm z wyprofilowanym dnem na łożysko nośne, zgodnie z projektowanym spadkiem. W miejscach złączeń kielichowych należy wykonać dołki montażowe głębokości około 10 cm. Roboty ziemne wykonać wg BN-83/ Ułożony odcinek rury kanałowej po uprzednim sprawdzeniu spadku wymaga zastabilizowania przez wykonanie obsypki ochronnej z piasku, przynajmniej na wys. 10 cm ponad wierzch rury, w końcowej fazie robót obsypkę uzupełnić do 30 cm. Dla średnic rurociągu 200, 160mm zaprojektowano studzienki rewizyjnoprzepływowe wykonane z kręgów betonowych 1200mm z osadnikiem H = 0.5 m, wykonać je należy wg. KB /6/ z płytą nadstudzienną żelbetową 1800mm, pierścieniami odciążającymi z włazem typu ciężkiego 600mm żeliwnobetonowym klasy 400 ułożonych na żelbetowych pierścieniach dystansowych w jezdniach oraz z płytą nadstudzienną żelbetową 1400mm i włazem typu lekkiego w trawnikach i chodnikach. Dopuszcza się zastosowanie studni z PCV( szczególnie płytkie studzienki podłączeniowe zlokalizowane przy budynku. Wpusty uliczne typ WA-IIA z osadnikami H = 1.0m i wykonać wg. KB /5/., kraty wpustów klasy C 250 na zawiasach. Roboty ziemne wykonać mechanicznie, a w miejscach skrzyżowań z istniejącym uzbrojeniem ręcznie. Uwagi końcowe - Całość robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych z 1996 r. - Roboty ziemne i montażowe zewnętrzne i wewnętrzne wykonać zgodnie z Warunkami technicznymi, jakim powinny odpowiadać instalacje wodociągowe, kanalizacyjne i gazowe wydanymi przez I.P.Bud. Warszawa 1992 r. - W czasie prowadzenia robót ziemnych mechanicznych i ręcznych należy przestrzegać przepisów BHP ogólnych i branżowych.

3 3 - Roboty ziemne prowadzić mechanicznie, w rejonie skrzyżowań i zbliżeń z istniejącym uzbrojeniem wykonać ręcznie jako wąsko przestrzenne, ze zwróceniem szczególnej uwagi. - Przed przystąpieniem do wykonania robót ziemnych i montażowych należy powiadomić zainteresowane instytucje, których istniejące uzbrojenie występuje w rejonie prowadzonych robót. - Ewentualne wątpliwości dotyczące wykonania przyłączy i sieci zgodnie z projektem zgłośić przed rozpoczęciem robót do projektanta. W.Gorszczaruk
