1 PRO-SAN os. Powstañców Warszawy 7/11, Poznañ REGON: NIP: tel. (0-61) kom po.home.pl PROJEKT BUDOWLANY TEMAT : MODERNIZACJA INSTALACJI CENTRALNEGO OGRZEWANIA PRZYZIEMIA W ZAMKU KÓRNICKIM ADRES: Kórnik, ul. Zamkowa 5, dz. 947 BRANŻA: sanitarna INWESTOR : Polska Akademia Nauk Biblioteka Kórnicka, ul. Zamkowa 5, Kórnik PROJEKTANT: Tomasz Karłowski Asystent: Ewa karłowska DATA OPRACOWANIA: Projekt zawiera...stron (łącznie z rysunkami)

2 SPIS TREŚCI CZĘŚĆ OPISOWA 1. Oświadczenie projektanta 2. Kopia uprawnień projektanta 3. Kopia wpisu do WOIIB 4. Postanowienie nr 654/2013 Starosty Poznańskiego 5. Opis techniczny 6. Dobór urządzeń- obliczenia CZĘŚĆ RYSUNKOWA 1. Mapka poglądowa 2. Rzut przyziemia 3. Schemat obliczeniowy instalacji - rozwinięcie 4. Przekrój przez kanał pod posadzką WYTYCZNE DO OPRACOWANIA PLANU BIOZ

3 OPIS TECHNICZNY 1. Podstawa opracowania umowa z Inwestorem. Dokumentacja techniczna instalacji co pomieszczenia piwniczne z 1972 r. Projekt techniczny instalacji co w pomieszczeniach Zamku z 1978 r. Projekt budowlany wymiany kotłów co w Zamku Kórnickim z 2011 r. uzgodnienia z Inwestorem obowiązujące normy i przepisy projektowania 2. Zakres opracowania Niniejsze opracowanie dotyczy modernizacji instalacji centralnego ogrzewania w pomieszczeniach przyziemia w Bibliotece Kórnickiej w Kórniku. 3. Dane ogólne Instalacja centralnego ogrzewania w Zamku Kórnickim zasilana jest z kotłowni gazowej zlokalizowanej w przyziemiu Zamku. Instalacja wykonana jest z rur stalowych spawanych i z rur miedzianych łączonych przez lutowanie. Przewody prowadzone są pod stropem przyziemia, częściowo zaizolowane. Jako elementy grzejne zamontowane są grzejniki stalowe płytowe, regulowane zaworami z głowicami termostatycznymi. 4. Zapotrzebowanie ciepła Zapotrzebowanie ciepła dla pomieszczeń przyziemia ustalono w oparciu o PN 94 B03406 dla temperatury wewnętrznej pomieszczeń 20 C. OGÓŁEM zapotrzebowanie ciepła dla przyziemia wynosi: 28,9 kw. 5. Instalacja grzewcza grzejnikowa Rurociągi Instalacje centralnego ogrzewania wykonać z rur stalowych nierdzewnych INOX do instalacji co łączonych kształtkami zaciskowymi profipress. W przypadku konieczności połączenia przewodów stalowych z miedzianymi (pionami istniejącymi) należy stosować zabezpieczenie przekładką

4 dielektryczną np. teflonową. Przewody rozprowadzające wodę w instalacji c.o. prowadzić pod posadzką w wykopie wzdłuż ścian. Układ przewodów pozwala na samokompensację wydłużeń termicznych.. Istniejące piony co w przyziemiu należy podłączyć do rur pod posadzką. Na wyjściu rur z posadzki zamontować rozetę maskującą. Na przewody pod posadzką należy nałożyć izolację termiczną z pianki poliuretanowej gr min. 6 mm. Piony pozostawić nieizolowane. Do mocowania pionów do ścian stosować uchwyty systemowe podwójne. Grzejniki Zaprojektowano grzejniki płytowe stalowe Plan Multi. Wielkości grzejników podano na rysunkach. Podłączenia grzejników z instalacją (rury poziome pod posadzką) wykonać w oparciu o trójniki i łuki przyłączeniowe do grzejników. Podłączenie grzejnika od dołu przez CosmoBLOK. Na wyjściu rur z posadzki zamontować rozetę maskującą podwójną. Sugerowany kolor grzejników szaroaluminiowy RAL Przed zamówieniem grzejników należy uzgodnić z Inwestorem kolor lakieru i uzyskać jego akceptację. Grzejniki montować na konsolach stojących lub wiszących w zależności od możliwości. Armatura odcinająca Na odgałęzieniach przewodów głównych zaprojektowano zawory dwudrogowe równoważące STAD z możliwością odcięcia i odwodnienia. Wszystkie grzejniki wyposażone są w zawory z głowicami termostatycznymi CosmoHAED. Odpowietrzenia Instalacja odpowietrzana będzie przez istniejące piony. Na wszystkich grzejnikach zamontować odpowietrzniki. 6. Regulacja instalacji Regulacja systemu cieplnego realizowana jest przez regulator w kotłowni. Do regulacji przepływów przyjęto zawory równoważące STAD zamontowane w komorze pod posadzką na rozdziale instalacji na trzy obiegi. Wstępne nastawy zaworów STAD podano na rysunku. 7. Izolacja cieplna Rurociągi instalacji c.o. (z wyjątkiem pionów) należy zaizolować termicznie elastycznymi i odpornymi na zrywanie otulinami wykonanymi z materiału izolacyjnego Grubości izolacji dla materiału o wsp. przewodzenia λ = 0,035 W/mK o należy przyjąć nie mniejsze niż:

5 Lp. Średnica rurociągu DN[mm] Minimalna grubość izolacji cieplnej (0,035 W/(m*K) 1 do mm 2 od 20 do mm 3 od 35 do 100 równa DN 4 powyżej mm 5 Przewody i armatura wg poz. 1-4 przechodzące przez ściany lub stropy, skrzyżowania przewodów ½ wymagań z poz Przewody ogrzewań centralnych wg poz. 1-4 ułożone w komponentach budowlanych między ogrzewanymi ½ wymagań z poz. 1-4 pomieszczeniami różnych użytkowników 7 Przewody wg poz. 6 ułożone w podłodze 6 mm 8. Zabezpieczenia Instalacja zabezpieczona jest ciśnieniowym naczynie wzbiorczym w kotłowni co. 9. Montaż instalacji a. Przed przystąpieniem do montażu należy wszystkie rury i kolana oczyścić z rdzy i innych zanieczyszczeń oraz przygotować do łączenia. b. Należy przestrzegać prawidłowości spadków w celu zachowania niezawodności odpowietrzenia i odwodnienia. Przewody należy prowadzić ze spadkiem 0,5% w kierunku odwodnień. c. Przed montażem zaworów regulacyjnych należy wykonać płukanie rurociągów d. W miejscach przejść przez przegrody budowlane rurociągi prowadzić w tulejach osłonowych z rur z tworzyw sztucznych. W miejscach przejść nie mogą występować połączenia rur. Przestrzeń między tuleja a rurą wypełnić materiałem plastycznym nie oddziałującym na materiał rury. 10.Próby hydrauliczne instalacji Instalację należy poddać próbie szczelności i ciśnienia na zimno i gorąco zgodnie z obowiązującymi "Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych". Przed badaniami szczelności należy odpowietrzyć instalacje.

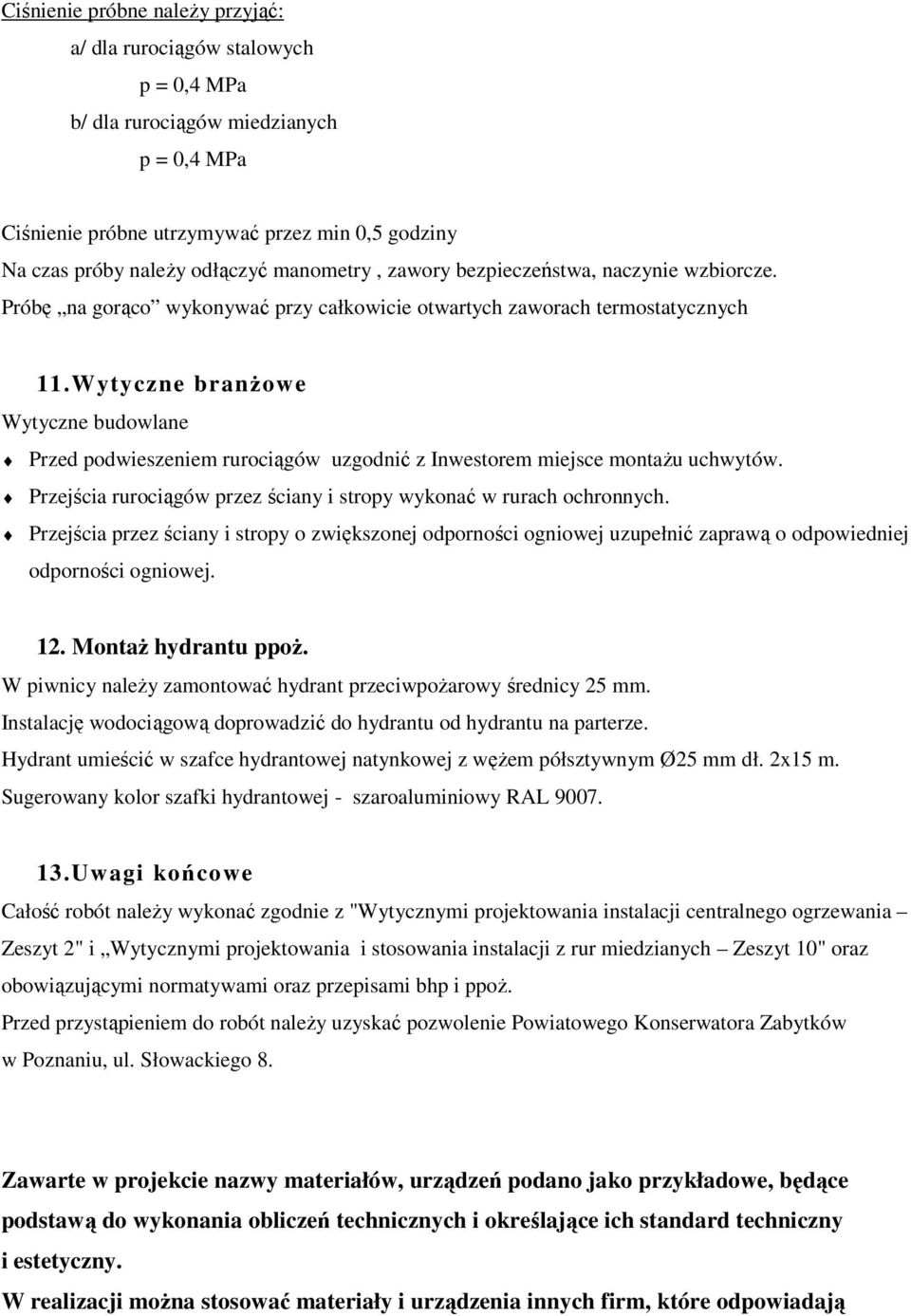

6 Ciśnienie próbne należy przyjąć: a/ dla rurociągów stalowych p = 0,4 MPa b/ dla rurociągów miedzianych p = 0,4 MPa Ciśnienie próbne utrzymywać przez min 0,5 godziny Na czas próby należy odłączyć manometry, zawory bezpieczeństwa, naczynie wzbiorcze. Próbę na gorąco wykonywać przy całkowicie otwartych zaworach termostatycznych 11.Wytyczne branżowe Wytyczne budowlane Przed podwieszeniem rurociągów uzgodnić z Inwestorem miejsce montażu uchwytów. Przejścia rurociągów przez ściany i stropy wykonać w rurach ochronnych. Przejścia przez ściany i stropy o zwiększonej odporności ogniowej uzupełnić zaprawą o odpowiedniej odporności ogniowej. 12. Montaż hydrantu ppoż. W piwnicy należy zamontować hydrant przeciwpożarowy średnicy 25 mm. Instalację wodociągową doprowadzić do hydrantu od hydrantu na parterze. Hydrant umieścić w szafce hydrantowej natynkowej z wężem półsztywnym Ø25 mm dł. 2x15 m. Sugerowany kolor szafki hydrantowej - szaroaluminiowy RAL Uwagi końcowe Całość robót należy wykonać zgodnie z "Wytycznymi projektowania instalacji centralnego ogrzewania Zeszyt 2" i Wytycznymi projektowania i stosowania instalacji z rur miedzianych Zeszyt 10" oraz obowiązującymi normatywami oraz przepisami bhp i ppoż. Przed przystąpieniem do robót należy uzyskać pozwolenie Powiatowego Konserwatora Zabytków w Poznaniu, ul. Słowackiego 8. Zawarte w projekcie nazwy materiałów, urządzeń podano jako przykładowe, będące podstawą do wykonania obliczeń technicznych i określające ich standard techniczny i estetyczny. W realizacji można stosować materiały i urządzenia innych firm, które odpowiadają

7 standardowi określonemu w projekcie lub też standard ten podwyższają. Zastosowanie urządzeń i materiałów innych niż opisane w projekcie wymaga od wykonawców dokonania obliczeń technicznych, sprawdzających w zakresie branży, w której zmiany te zostały dokonane. Zmiany projektowe i realizacyjne winny być uzgodnione z Inwestorem i Powiatowym Konserwatorem Zabytków w Poznaniu. Wszystkie zastosowane materiały muszą posiadać atesty bezpieczeństwa, higieniczne i aprobatę techniczną oraz dopuszczenie do stosowania na terenie Polski.

8 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów. Demontaż istniejących rurociągów i grzejników, montaż projektowanej instalacji. 2. Wykaz istniejących obiektów budowlanych. Istniejąca instalacja co znajduje się w przyziemiu Zamku Kórnickiego. 3. Elementy zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Zamek Kórnicki otoczony jest fosą, dojście do Zamku realizowane jest przez dwie kładki. 4. Przewidywane zagrożenia występujące podczas realizacji budowy. Wykonanie instalacji centralnego ogrzewania (kontakt z maszynami wyłącznikami, urządzeniami elektrycznymi, porażenie prądem, porażenie oczu podczas spawania, poślizgnięcie, upadki z wysokości, kontakt z materiałami budowlanymi mogącymi spowodować zagrożenie życia i zdrowia pracowników. Używanie elektronarzędzi do cięcia rur i podnośników. 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do robót. Pracodawca jest zobowiązany do przeprowadzenia szkolenia pracowników w zakresie zasad BHP obowiązujących przy wykonywaniu zleconego zakresu robót. Pracodawca jest zobowiązany udostępnić pracownikom do stałego korzystania aktualnych instrukcji bhp dotyczących: - wykonywania prac związanych z zagrożeniem wypadkami lub zagrożenia zdrowia pracowników - obsługi maszyn - udzielenia pierwszej pomocy 6. Wskazania środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie. - Wyposażenie pracowników w sprzęt ochrony osobistej / maski, kaski, itp. - Prawidłowe przygotowanie stanowiska pracy: - Usuwanie zbędnych materiałów i elementów z przejść i dojść,
