1 I.0 TOP 460 N (Type SK 299 : ) EUROTOP 460 N Type SK 299 : ) EUROTOP 461 N Type SK 299 : ) ZGRABIARKA Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.

2 Szanowny uøytkowniku! Dokona eú znakomitego wyboru. Cieszymy sií z tego i gratulujemy, øe zdecydowa eú sií na Pottingera i Landsberg. Jako TwÛj partner techniczny oferujemy Ci najwyøszπ jakoúê oraz wydajnoúê po πczonπ z niezawodnym serwisem. W celu okreúlenia warunkûw pracy naszych maszyn, a nastípnie wykorzystania tych informacji w procesie ich udoskonalenia prosimy o podanie Twoich danych. Dane te pozwolπ nam informowaê CiÍ na bieøπco o nowych rozwiπzaniach technicznych w naszej firmie. OdpowiedzialnoúÊ cywilna za jakoúê produktu. Zgodnie z odpowiedzialnoúciπ cywilnπ producent i handlarz zobowiπzujπ sií przy sprzedaøy maszyny do przekazania przynaleønej jej instrukcji obs ugi oraz przeszkolenia jej uøytkownika zgodnie z przepisami dotyczπcymi obs ugi, bezpieczeòstwa oraz konserwacji urzπdzenia. Potwierdzeniem prawid owego przekazania maszyny wraz z przynaleønπ do niej instrukcjπ obs ugi jest "ProtokÛ przekazania". PoszczegÛlne czíúci tego protoko u otrzymujπ: - dokument "A" - podpisany naleøy wys ac do firmy Pottinger (w przypadku produktûw firmy Landsberg protokû naleøy wys aê na adres tej firmy) - dokument "B" pozostaje w firmie sprzedajπcej maszyní - dokument "C" otrzymuje klient UWAGA! W przypadku dalszego przekazania maszyny nowy nabywca musi otrzymaê instrukcjí obs ugi oraz zostaê przeszkolony w zakresie jej obs ugi. ALLG./BA SEITE 2 / 0000-

3 PROCEDURA PRZEKAZANIA MASZYNY Dokument D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) GEBR. PÖTTINGER GMBH Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 231 Telefax ( ) Poczuwajπc sií do obowiπzku odpowiedzialnoúci za produkt prosimy odnieúê sií do poniøszych punktûw ZakreúliÊ w aúciwe X Stwierdzono zgodnoúê stanu maszyny ze stanem na liúcie przewozowym. Dostarczono wszystkie urzπdzenia ochronne, wa ek przegubowy i instrukcjí obs ugi Klient zosta poinformowany i zaznajomiony z obs ugπ, uruchamianiem i konserwacjπ maszyny wzgl. Urzπdzenia Sprawdzono ciúnienie w oponach Sprawdzono stopieò dokrícenia nakrítek na ko ach Podano klientowi w aúciwπ iloúê obrotûw WOM Dopasowano maszyní do ciπgnika: ustawienie 3-pkt-u Ustanowiono w aúciwπ d ugoúê wa ka przegubowego Przeprowadzono jazdí prûbnπ bez stwierdzenia usterek Objaúniono klientowi funkcje podczas jazdy prûbnej Objaúniono sposûb ustawianie maszyny w pozycji roboczej i transportowej Udzielono informacji dotyczπcych wyposaøenia dodatkowego Klient zosta poinformowany o koniecznoúci zaznajomienia sií z instrukcjπ obs ugi. W celu potwierdzenia, øe maszyna i instrukcja obs ugi zosta y prawid owo przekazane, wymagane jest pisemne potwierdzenie. S uøπ temu nastípujπce dokumenty: - dokument A ñ podpisany naleøy wys aê do firmy Pottinger ( w przypadku maszyny Landsberg wys aê do firmy Landsberg) - dokument B pozostaje u dealera, ktûry dokona przekazania maszyny - dokument C otrzymuje klient Dokum D Anbaugeräte - -

4 SPIS TRESCI SPIS TRESCI Montaz maszyny z 3-pkt ulkadem zawieszenia... 5 Zabezpieczenie stojaka wychylenia podczas jazdy po drogach publicznych i podczas spoczynku maszyny... 5 Przechowywanie maszyny... 5 Przestawienie na pozycje transportowa... 6 do roku produkcji od roku produkcji Jazda po drogach publicznych:... 7 Przestawienie na pozycje robocza... 7 Ogolne wskazowki dotyczace pracy maszyna... 8 Praca na pagorkowatym terenie... 8 Ustawienie pochylenia karuzeli... 8 Obroty WOM... 9 Urzadzenia z osia tandemowa... 9 Kola kopiujace (5)... 9 Plan smarowania Konserwacja i utrzymanie w dobrym stanie technicznym 11 Walki przegubowe Czyszczenie czesci maszyny Odstawienie maszyny na zime Wszystkie dane niezobowiazujace Polozenie tabliczki znamionowej ZA CZNIK Wa ek przegubowy Sicherheitshinweise im Anhang beachten! Znak CE Ta tabliczka zamieszczona przez producenta oznacza, ze maszyna odpowiada wszelkim wymaganiom stawianym tego typu urzadzeniom oraz innym odnosnym wskazaniom EU. Producent podpisujac oswiadczenie zobowiazuje sií, ze dopuszczone do obrotu maszyny odpowiadaja wszystkim odnosnym wymaganiom bezpieczenstwa i higieny pracy. Znaczenie tadlic oszczegawczych Nie siegac reka w strefe zgniotu, tak dlugo, jak mogπ poruszac sií poszcz. Tak dlugo jak silnik jest w ruchu nie wchodzic w pole pracy karuzeli. 0200_-INHALT_

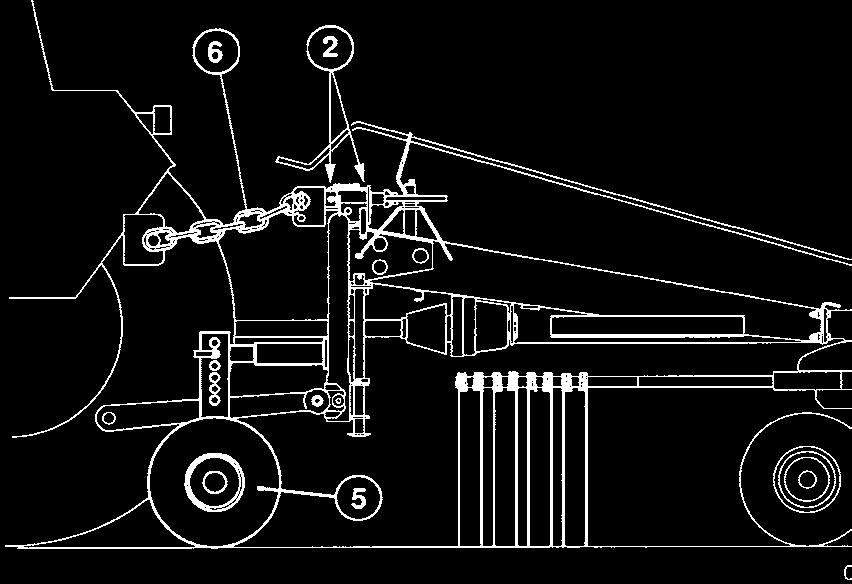

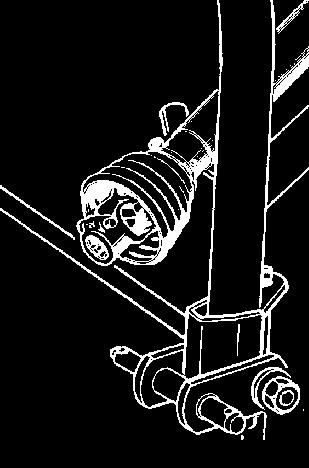

5 MONTAZ Montaz maszyny z 3-pkt ulkadem zawieszenia - polaczyc urzadzenie z 3-pkt ukladem zawieszenia - tak ustawic dolna dzwignie hydrauliczna, eby urzadzenie nie wychylalo siê na boki Podniesc stope podporowa (5) i zabezpieczyc Wskazowki bezpieczenstwa Zobacz zalacznik- A1 pkt. 8a-8h) - Przed pierwszym uruchomieniem sprawdzic dlugosc walka przegubowego i w razie potrzeby dopasowac (zobacz rozdzial,,dopasowanie walka przegubowego,, w zalaczniku B). Zabezpieczenie stojaka wychylenia podczas jazdy po drogach publicznych i podczas spoczynku maszyny Do transportu zabezpieczyc stojak wachliwy (SB) przy pomocy sworzni A = pozycja robocza B = pozycja transportowa Uwaga! Sworznie przekladac tylko przy podniesionej maszynie Przechowywanie maszyny - Za oøyê sworznie na koziole wychylenia (SB) - poz. B Uwaga! Sworznie wk adaê tylko, gdy maszyna jest podniesiona - opuúciê maszyní przy pomocy hydrauliki i ustawiê na stopie podporowej - Odlaczyc walek przegubowy i odlozyc na podpore. Nie uøywaê aòcucha zabezpieczajπcego do zawieszenia wa ka przegubowego 9500_-ANBAU_

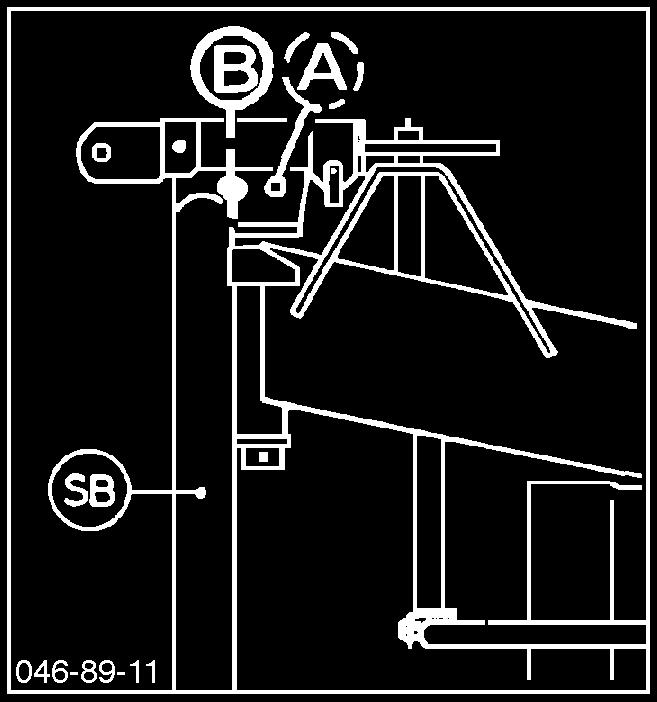

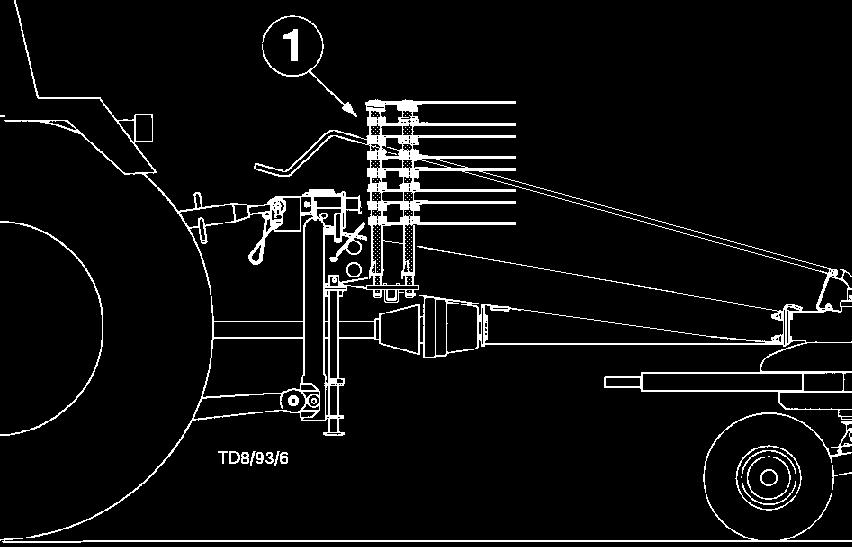

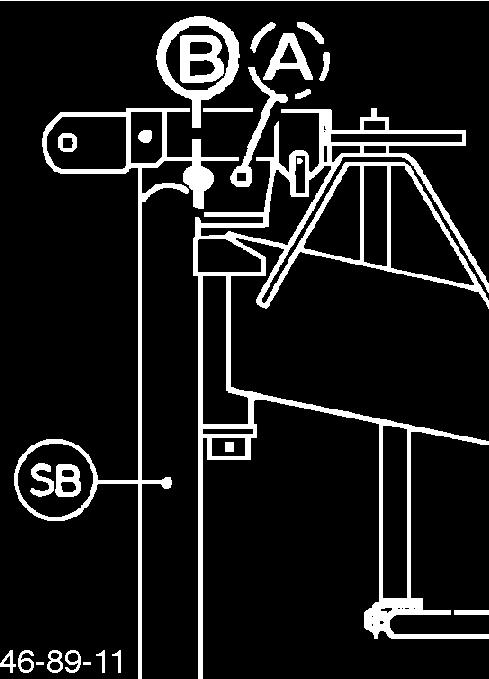

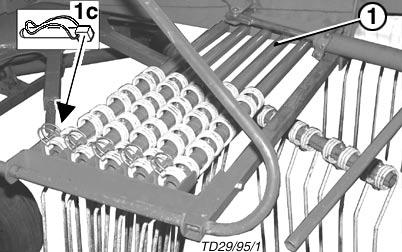

6 POZYCJA TRANSPORTOWA I ROBOCZA Przestawienie na pozycje transportowa - Sworznie stojaka Zawieszenia wlozyc w pozycje B Uwaga! Sworznie przekladac tylko przypodniesionej maszynie - opuscic urzedznie na ziemie - podniesc ramie (10) z prawej i lewej strony i umocowac je za tyczkami sprezynowymi (6) - fartuch (9) zlozyc zupelnie i przymocowac sruba (K) Uwaga! Nie wchodzic w pole dzialania karuzeli, tak dlugo, jak pracuje silnik Do roku produkcji Zdemontowac uchwyty palcow i wlozyc je na rame (poz.1) 1c = zatyczka Od roku produkcji demontowaê wszystkie ramiona i w oüyê je w specjalnie do tego przeznaczone miejsce na ramie (poz. 1) Uwaga! Zawsze naleüy zdejmowaê wszystkie ramiona. Podczas jazdy karuzela moüe sií samoczynnie przekríciê. Gdy nie wszystkie ramiona zostanπ zdjíte, naleüy zabezpieczyê karuzelí przed przekríceniem sií przez w oüenie wide ek (G). Uwaga! Øeby podczas jazdy karuzela nie przekrecila sií samoczynnie naleøy przestrzegac nastepujacych zasad: * Obydwa uchwyty zebow (1a i 1b) musza pozostac na karuzeli Wide ki (G) sπ zamontowane po prawej stronie ramienia. Podczas podnoszenia ramiona wide ki blokujπ wa ek ramienia. 1a 1b TD 29/95/ transport_

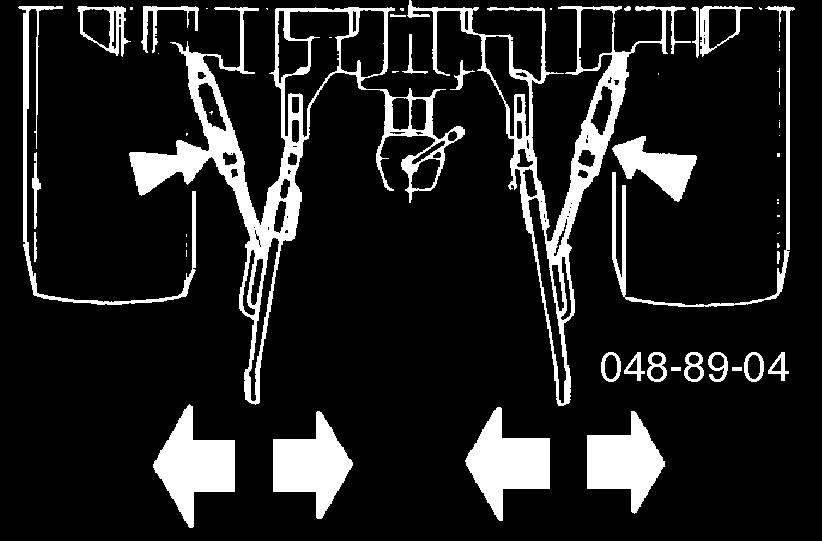

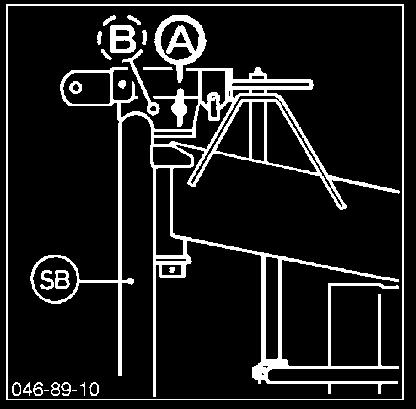

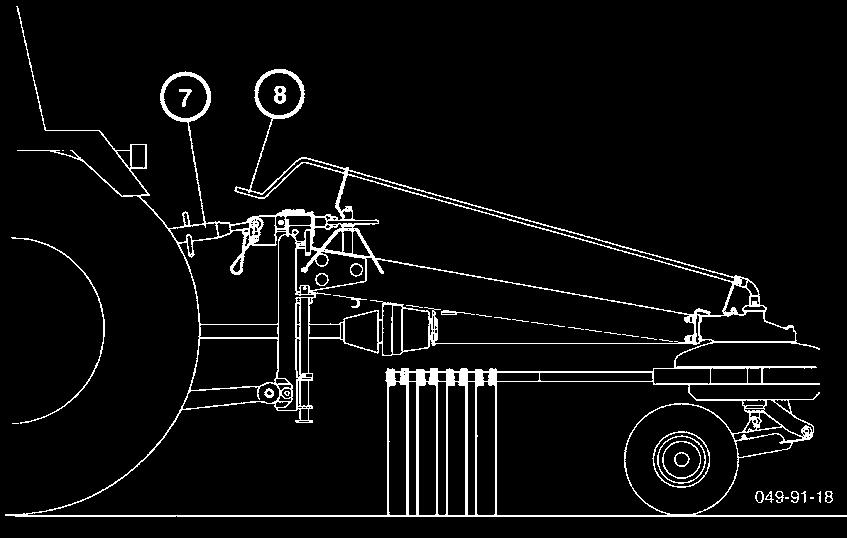

7 POZYCJA TRANSPORTOWA I ROBOCZA Jazda po drogach publicznych * ProszÍ stosowac sií do przepisow drogowych obowiazujacychwpanstwa kraju * Jazda po drogach publicznych moøe odbywac sií tylko w sposûb opisany w rozdziale,,pozycja transportowa,, Dolna dzwignia hydrauliczna * Tak ustawic dolna dzwignie hydrauliczna (U), aby urzadzenie nie wychylalo sií na boki Przestawienie na pozycje robocza - Sworznie przy stojaku wachliwym wlozyc w pozycje A Uwaga! Sworznie wkladac tylko przy podniesionej maszynie - opuscic urzadzenie na ziemie - zamontowac wszystkie uchwyty palcow na karuzeli - opuscic na prawo ramie (10) i zabezpieczyc je zatyczkami sprezynowymi - zdjac fartuch (X) i dokrecic sruba Odstep (X) ustawic wg potrzeby Uwaga! Tak dlugo, jak silnik znajduje sií w ruchu nie wchodzic w pole pracy karuzeli transport_

8 URUCHOMIENIE Ogolne wskazowki dotyczace pracy maszyna Wszelkie prace w obrebie karuzeli powinny byæ przeprowadzane przy wylaczonym WOM Uwaga! Tak dlugo jak silnik jest w ruch nie wchodzic w pole pracy karuzeli. Praca na pagorkowatym terenie Uwaga! Gdy maszyna podaczas jazdy na zakrecie jest podnoszona przez podnosnik, karuzela samoczynnie wychyla sií w polozenie srodkowe. W zwiazku z pzeciazeniem dzialajacym na karuzele podczas jazdy na pagorkowatym terenie, moøe dochodzic do niebezpiecznych sytuacji. Amortyzatory tlumiace (D) dzialaja przy tym tak, ze proces wychlenie nie cofa sií, natomiast jest powoli, systematycznie kontynuowany. Wskazowki bezpieczenstwa: Zobacz zalacznik A1 pkt. 1.)3.)4.)8i.) - Wybrac taka predkosc, aby zebrany pokoso by3 czysty. - przy przeciazeniu zredukowac bieg - Sworznie przy podporze SB wlozyc w miejsce A Uwaga! Sworznie wkladac tylko przy podniesionej maszynie - Na zakrecie i przy zawracaniu podniesc maszyne. - 3-punktowo zaczepionπ maszyní zawsze podnosiê na zakrície i podczas cofania. UWAGA! Maszyna automatycznie przy podnoszeniu ustawia sií w pozycji srodkowej. Prosze zwrocic uwage na to, aby wychylajaca sií maszyna nikomu nie zagrazala i nie uderzyla w przeskodze. Przy opuszczaniu maszyny blokada zwalnia sií automatycznie. Amortyzatory tlumiace (na zyczenie) Przy pracy na pagorkowatym terenie ze wzglídu na bezpieczenstwo jazdy zaleca sií stosowanie a m o r t y z a t o r o w tlumiacych. Ustawienie: Skrecenie 6-katnej nakretki (SK) moøe spowodowac n a p i e c i e s p r e z y n tarczowych a przez to nacisk elementow ciernych (R) na belke nacisku. 0600_-EINSATZ_

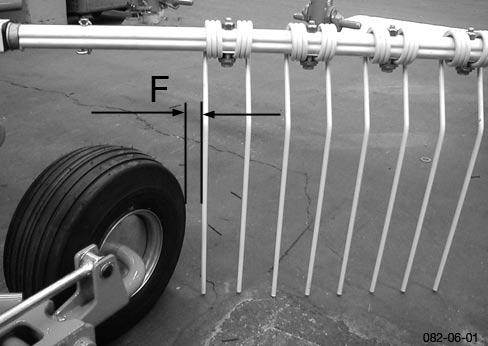

9 URUCHOMIENIE Obroty WOM - Max. obroty WOM = 540 obr/min. Najkorzystniejsze liczba obrotow to ok. 450obr/min. Kola kopiujace (5) Przy zastosowaniu kol tandemowych, szczegûlnie na nierownym terenie, moøna osiagnac lepsze dopasowanie ustawienie palcow w stosunku do podloza - jeøeli zielonka jest rozrzucana z pokosu przez palce w przeciwna strone (nieczysty pokos), naleøy zmniejszyc liczbe obrotow WOM. Podnosniki hydrauliczne - Dzwignie dolne ciagnika musza byê bocznie, bez luzu zaryglowane, aby uniknac wachania w przod i w tyl - Zamiast trzpienia dzwigni dolnej stosuje sií lancuch (6). Lancuch ten powinien lekko zwisac - Musi byê zainstalowana sprezyna napinajaca (2) Ustawienie pochylenia karuzeli ZawÛr sterujπcy hydrauliczne - dzwignie sterownicza ciagnika (ST) ustawic w pozycji "wolny bieg" (ustawienie plywajace lub "obnizenie") - aby uzyskac czysty pokos przy zgrabianiu, karuzela musi lezec jak najbardziej w polozeniu poziomym. Dopuszczalne jest niewielkie nachylenie w przod. Takie ustawienie uzyskuje sií przy pomocy dzwigni gornej (7). - Wysokosc polozenia palcow przestawia sií przy pomocy recznej korby (8), palce powinny byê ustawione lekko nad ziemia. Przy zbyt niskim ustawieniu pokos zostaje zabrudzony, wzglednie dochodzi do zniszczenia pokrywy trawiastej. - Podczas pracy czísto kontrolowac ustawienie 0600_-EINSATZ_

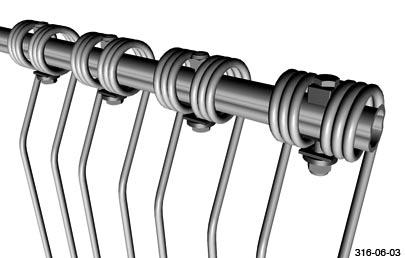

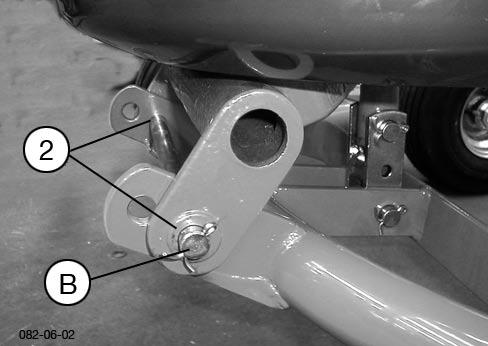

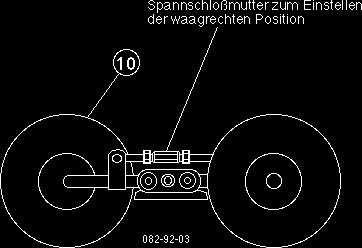

10 URUCHOMIENIE Urzadzenia z osia tandemowa - Karuzela powinna stac w polozeniu poziomym lub wychylona w strone pokosu max 1,5cm - Na ostrych zakretach urzadzania z osia tandemowa (10) powinny byê podnoszone. EUROTOP 340N (od roku produkcji 2006) Øeby w maszynach z ogumieniem tandemowym moøna by o zastosowaê czwarty palec podwûjny: - sworzeò (B) zamontowaê w otwûr (2) - dziíki temu przestrzeò (F) miídzy ogumieniem i palcami zwiíkszy sií 0600_-EINSATZ_

11 FETT BG План за Смазване 8 h след всеки 8 часа в работа 20 h след всеки 20 часа в работа 40 F цели 40 натоварвания 80 F цели 80 натоварвания 1 J ежегодно 100 ha на всеки 100 хектара FETT ГРЕС = Брой на гресьорките (IV) вижте приложение Смазки" Liter Литри * Варианти SK EE Виж ръководството на производителя Схема смазки 8 h чеpез каждые 8 часов pаботы 20 h чеpез каждые 20 часов pаботы 40 F чеpез каждые 40 подвод 80 F чеpез каждые 80 подвод 1 J 1 pаз в год RUS Plán mazania 8 h každých 8 prevádzkových hodín 20 h každých 20 prevádzkových hodín 40 F každých 40 jázd 80 F každých 80 jázd 1 J 1 x ročne 100 ha každých 100 hektárov FETT MAZIVO = počet mazacích hlavíc (IV) Viď príloha Prevádzkové látky Liter Liter * Variant Viď návod výrobcu Õlitusplaan 8 h iga 8 töötunni järel 20 h iga 20 töötunni järel 40 F iga 40 laadimiskorra järel 80 F iga 80 laadimiskorra järel 1 J 1 x aastas 100 ha iga 100 ha järel FETT õlitus = õlitusniplite arv (IV) vt Lisa - määrdeained Liter liiter * variant valmistaja kasutusjuhendit 100 ha чеpез каждые 100 га FETT СМАЗКА / OIL МАСЛО = количество смазочных ниппелей (IV) С м. п p и л о ж е н и е «Эксплуатационные матеpиалы» Litre л и т p ( к о л и ч е с т в о в о м а с л а, жидкость,...) * Ваpиант Смотpи pуководство изготовителя CZ MazacÌ pl n 8 h každých 8 hodin 20 h každých 20 hodin 40 F každých 40 vozů 80 F každých 80 vozů 1 J 1 x ročně 100 ha po 100 ha FETT TUK = Počet mazacích hlaviček (IV) Viz kapitola Mazací prostředky vydání Litre litru * Varianta H viz. příručka výrobce Kenési terv 8 h Minden 8 üzemóra után 20 h Minden 20 üzemóra után 40 F Minden 40 menet után 80 F Minden 80 menet után 1 J 1 x évente 100 ha Minden 100 hektár után FETT ZSÍR = A zsírzógombok száma (IV) Lásd az üzemi anyagok c. fejezetet Litre Litre * Változat TR Násd a gyártó leírásat! Yağlama planı 8 h her 8 kullanım saatinde bir 20 h her 20 kullanım saatinde bir 40 F her 40 taksitte bir 80 F her 80 taksitte bir 1 J yılda 1 defa 100 ha her 100 hektarda bir FETT YAĞ = Yağlama memelerinin sayısı (IV) Bakınız Ek Yakıtlar Litre Litre * Çeşit RO Bakınız üreticinin talimatları Plan de ungere 8 h la fiecare 8 ore de funcţionare 20 h la fiecare 20 ore de funcţionare 40 F la fiecare 40 încărcări 80 F la fiecare 80 încărcări 1 J 1 dată pe an 100 ha la fiecare 100 hectare FETT GRĂSIME = Numărul niplurilor de ungere (IV) Vezi suplimentul Lubrificanţi Liter Litri * Variantă Vezi instrucţiunile producătorului SLO UA Plan smarowania 8 h smarowaê co 8 roboczogodzin 20 h smarowaê co 20 roboczogodzin 40 F smarowaê co 40 przejazdûw 80 F smarowaê co 80 przejazdûw 1 J smarowaê raz w roku 100 ha smarowaê co 100 ha FETT smar = iczba punktûw smarowania (IV) Litre litr * Wariant Zobacz instrukcjí obs ugi producenta Načrt mazan ja 8 h po 8 obratovalnih urah 20 h po 20 obratovalnih urah 40 F po 40 vožnjah 80 F po 80 vožnjah 1 J 1 x letno 100 ha po 100 hektarjih FETT maščoba = število mazalk (IV) glej dodatek»delovni materiali«liter liter * varianta glej navodila proizvajalca Графік змащування 8h 20h 40 F кожні 40 поїздок 80 F кожні 80 поїздок 1 J 1 x на рік кожні 8 годин роботи кожні 20 годин роботи 100 hа кожні 100 гектарів FETT Мастило = Кількість мастильних ніпелів (IV) Дивіться додаток "gпаливомастильні матеріалиu" Litre Літр * Варіанти LV Дивіться інструкцію виробника Eļļošanas plāns 8 h ik pēc katrām 8 darba stundām 20 h ik pēc katrām 20 darba stundām 40 F ik pēc katrām 40 piekabēm 80 F ik pēc katrām 80 piekabēm 1 J 1 x gadā 100 ha ik pēc katriem 100 hektāriem FETT smērviela = ziežvārstu skaits (IV) skatīt pielikumu "Ekspluatācijas materiāli" Liter litri * varianti skatīt ražotāja instrukciju 9900-OST Legende-Schmierpl / BA/EL Allg / Betriebsstoffvorschrift

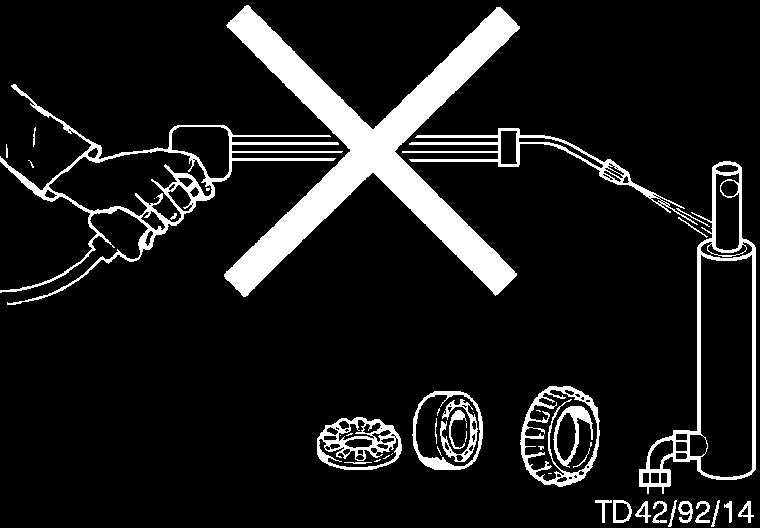

12 KONSERWACJA Konserwacja i utrzymanie w dobrym stanie technicznym * Przed pracami konserwatorskimi, regulacje ustawienia maszyny i pracami naprawczymi wylaczyc silnik * Nie przeprowadzac zadnych prac pod maszyna bez stabilnej podpory Czyszczenie czesci maszyny Uwaga! Nie uzywac wysokiego cisnienia do czyszczenia lozysk i czesci hydraulicznych Wskazowki bezpieczenstwa Zobacz zalacznik A1 pkt. 1b.), 2.), 8i.), 9.) Øeby utrzymac maszyne przez dlugi czas w dobrym stanie technicznym prosimy stosowac sií do nastepujacych wskazowek: - po pierwszych godzinach pracy dokrecic wszystkie sruby Szczegolnej kontroli podlega polaczenie palcow i ramy wychylnej - Utrzymywac zalecane cisnienie w oponach - Smarowac wg planu wszystkie miejsca (zobacz plan smarowania) - Punkty smarownicze konserwowaê co 20 roboczogodzin smarem uniwersalnym - Przed ostawieniem maszyny na okres zimowy dobrze naoliwic wszystkie przeguby i smarowac lozyska Walki przegubowe - Co 8 roboczogodzin smarowac walki przegubowe - Zlozyc profile suwne i dobrze nasmarowac - Niebezpieczenstwo korozji! - Po wyczyszczeniu smarowac wszystkie punkty zgodnie z planem smarowania - Przy czyszczeniu pod duzym cisnieniem mogπ powstac uszkodzenia lakieru Odstawienie maszyny na zime - Przed odstawieniem maszyny na zime przeprowadzic gruntowne czyszczenie - Ustawic oslone przeciwwietrzna - Zabezpieczyc nie malowane czesci przed korozja - Smarowac wszystkie miejsca zgodnie z planem Plan smarowania 0300_-WARTUNG_

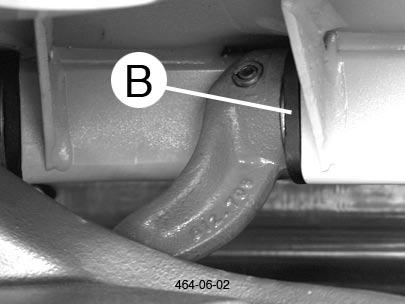

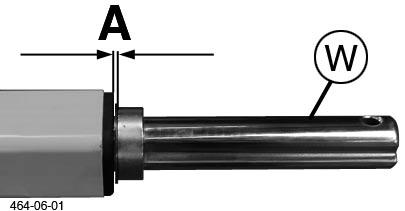

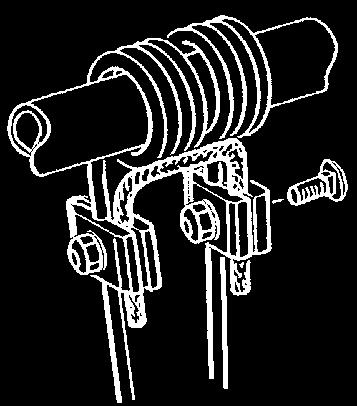

13 KONSERWACJA Ramie palcûw ï OdstÍp (A) powinien przy normalnym uøytkowaniu wynosiê ok. 1mm. Gdy luz wa ka (W) jest wiíkszy naleøy dokonaê korekty przy pomocy podk adki. ï W odstípie (A) wiíkszym niø 4mm naleøy wymieniê os ony (B) po wew. stronie ramion palcûw. W przeciwnym wypadku moøe dojúê do uszkodzenia maszyny. Uwaga! OdstÍp(A) wa ka (W) naleøy kontrolowaê minimum 1 raz w roku! Palce spríøynowe ï Po pierwszych 10 roboczogodzinach naleøy sprawdziê ustawienie úrub mocujπcych (S) palce. W przypadku stwierdzenia luzûw naleøy úruby dokríciê. S U ZA Od roku produkcji 2007 * Przy zewnítrznych palcach (ZA) konieczny jest montaø dodatkowej podk adki (U). - potrzebne sπ d uøsze úruby (80mm) - úruby sπ montowane g Ûwkπ do gûry * dotyczy Eurytop 421A/421N/ 461N/ 601/ 691/ 771 / _-Zinkenarmwartung_

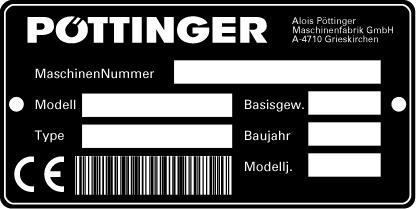

14 DANE TECHNICZNE Dane techniczne Wyposazenie dodatkowe EUROTOP 461 N (Type SK 299) Ilosc karuzeli Ilosc ramion Ilosc palcow podwojnych na ramieniu. Szerokosc robocza Szerokosc maszyny w pozycji roboczej bez fartucha) Szerokosc transportowa ñwysoko zloz. Dlugosc robocza Dlugosc transportowa Wysokosc max Wymagana moc Ciezar z walkiem przegubowym Obroty WOM max obr/min Zabezpieczenie walka przegub przeciw przeciazeniom do 4,60 m 3,72 m 2,4 m 4,1 m 3,3 m 1,45 m od 30 kw (41 PS) 650 kg Nm (55 kpm) Tablice ostrzegawcze Oswietlenie Ogumienie tandemowe Cisnienie w oponach Poziom halasu Wszystkie dane niezobowiazujace 16 x 6,5-8 4 Ply rating 1-1,5 bar <70 db(a) Kolo podporowe dla lepszego dopasowania do podloza. Zastosowanie zgrabiarki zgodne z jej przeznaczeniem Zgrabiarka "EUROTOP 461 N" jest przeznaczona wylacznie do standordowych prac rolniczych - o zgrabiania zielonki, podsuszonej zielonki i slomy Kazde inne wykorzstanie nie jest zgodne z jej przeznaczeniem Producent nie odpowiada w takich przypadkach za powstale szkody, ryzyzko ponosi uztkownik - Do wlasciwego uzytkowania naleøy rûwnieø stosowanie zalecen producenta dotyczacych konserwacji i utrzymania dobrego stanu technicznego zawarte w instrukcji. Zabezpieczenie przed utrata palcow. Polozenie tabliczki znamionowej Numer fabryczny jest naniesiony na pokazanej z boku tabliczke znamionowej oraz jest nabity na ramie. Przypadki gwarancji i zapytania nie bídπ rozpatrywane bez podania numeru fagrycznego. ProszÍ na naniesc numer fabryczny Panstwa maszyny w miejscu wskazanym w instrukcji na str. 3, zaraz po jej otrzymaniu Tech. Dat (299)

15 ZA CZNIK -Anhang Titelblatt _BA-Allgemein

16 Orygina jest nie do podrobienia... Dalej zajedziesz na oryginalnych czíúciach firmy Poettinger * JakoúÊ i precyzja - bezpieczeòstwo pracy * NiezawodnoúÊ funkcjonowania * Duøa øywotnoúê - ekonomika * Gwarantowany serwis ze strony dealera firmy Poettinger Stoicie PaÒstwo przed wyborem:,,orygina,, czy,,podrûbka,,? Na podjície tej decyzji czísto ma wp yw cena. PamiÍtajcie jednak, øe tani zakup moøe czísto okazaê sií bardzo drogi. Dlatego pamiítajcie znakiem koniczynki! przy zakupie o oryginalnych czíúciach ze -Anhang Titelblatt _BA-Allgemein

17 WskazÛwki bezpieczeòstwa ZA CZNIK-A WskazÛwki dla bezpiecznej pracy W tej instrukcji obs ugi wszystkie miejsca poruszajπce sprawy bezpieczeòstwa sπ oznaczone tym znakiem 1.) Uøytkowanie zgodne z przepisami a.) Zobacz dane techniczne b.) Do zastosowania przepisûw naleøy rûwnieø postípowanie zgodnie ze wskazûwkami producenta zamieszczonymi w warunkach konserwacji i utrzymania naleøytego stanu technicznego. 2.) CzÍúci zamienne a.) Oryginalne czíúci zamienne i akcesoria sπ specjalnie skonstruowane do tych maszyn. b.) Chcemy wyraünie zaznaczyê, øe czíúci i akcesoria dostarczone nie przez nas, nie sπ przez nas sprawdzane i nie zalecamy ich uøywania. 6.) Zakaz zabierania osûb a. Przewoøenie osûb na maszynie jest niedozwolone. b. Maszyne mozna transportowac po drogach publicznych wylacznie w opisanej pozycji. 7.) Charakterystyka jazdy z urzπdzeniami nabudowanymi a. Pojazd ciπgnπcy jest obciπøony z przodu lub od ty u odpowiednim balastem, øeby zapewniê w aúciwe kierowanie i hamowanie (min. 20% ciíøaru pustego pojazdu na przednia os). b. Jezdnia i nabudowana maszyna wp ywajπ na charakter jazdy. SposÛb jazdy naleøy dostosowaê do warunkûw terenowych oraz rodzaju gleby. c. UwzglÍdniÊ podczas jazdy na zakrície z z a c z e p i o n y m pojazdem szeroki wysiíg i masí wyporu urzπdzenia d. UwzglÍdniÊ podczas jazdy na zakrície z zaczepiona lub p o z a w i e s z o n π maszynπ szeroki wysiíg i masí wyporu urzπdzenia Kg 20% c.) Uøywanie tych produktûw moøe pociπgaê za sobπ w okolicznoúciach okreúlonych w aúciwoúci PaÒstwa maszyny, negatywne skutki. Producent nie ponosi øadnej odpowiedzialnoúci za powsta e szkody w wyniku stosowania nieoryginalnych czíúci zamiennych i akcesoriûw. d.) Za samowolne przerûbki i zmiany w budowie i czíúciach maszyny producent nie odpowiada. 3.) Urzπdzenia ochronne Wszelkie urzπdzenia ochronne musza byê zainstalowane na maszynie i utrzymywane w naleøytym stanie technicznym. Wymaga sií wymiany po okreúlonym czasie uøytkowania uszkodzonych pokryw ochronnych. 4.) Prze uruchomieniem a. Przed uruchomieniem uøytkownik powinien zaznajomiê sií z wszystkimi urzπdzeniami uruchamiajπcymi, jak rûwnieø ich funkcjonowaniem Podczas pracy jest juø za pûüno! b. Przed kaødym uruchomieniem urzπdzenia sprawdziê sprawnoúê dzia ania i zabezpieczeò 5.) Azbest Okreúlone, dokupione czíúci maszyny mogπ z przyczyny wymogûw technicznych zawieraê azbest. ZwrÛciÊ uwagí na metkí. 8.) OgÛlnie a. Przed zaczepieniem maszyny na trzypunktowy wieszak zawieszenia ustawiê düwignie w takiej pozycji, ktûra wyklucza niespodziewane podniesienie lub obniøenie. b. Przy sprzíganiu maszyny z ciπgnikiem powstaje ryzyko skaleczenia! c. W obríbie wieszaka zawieszenia istnieje niebezpieczeòstwo okaleczenia przez sprasowanie i obciície. d. Nie wchodziê miedzy ciπgnik i maszyní podczas uruchamiania zewnítrznej obs ugi trzypunktowego zawieszenia. e. Montaøu i demontaøu wa ka przegubowego dokonywaê tylko przy wy πczonym silniku f. Podczas jazdy po drodze z podniesiona maszyna dzwignia obs ugi musi byê zablokowana w dolnym po oøeniu g. Przed opuszczeniem ciπgnika maszyní ustawiê na ziemi ñ wyciπgnπê kluczyk h. Nikt nie moøe przebywaê pomiídzy ciπgnikiem i. maszyna, aø do czasu zabezpieczenia maszyny przed stoczeniem sií przez zaciπgniecie hamulca lub pod oøenie k ody. j. Przy wszelkich pracach konserwatorskich, naprawczych i przebudowy, silnik musi byê wy πczony a wa napídu roz πczony. 9.) Czyszczenie maszyny Nie czyúciê pod wysokim ciúnieniem oøysk i elementûw hydrauliki. 9400_-Anhang A_Sicherheit - A 1 -

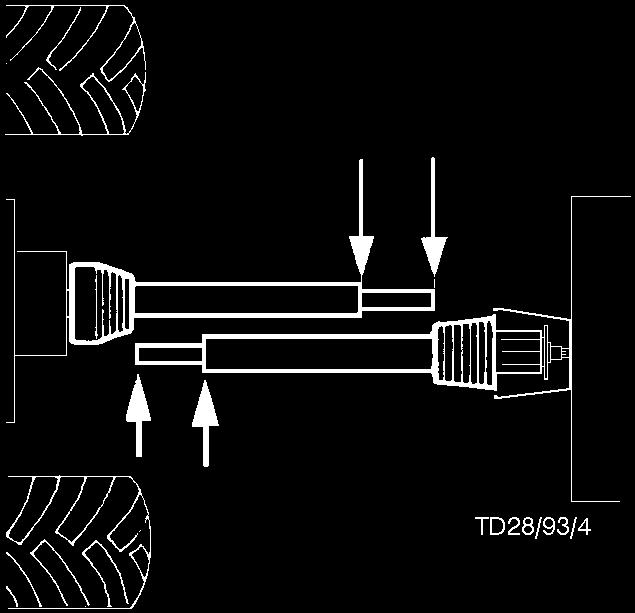

18 Za πcznik ñ B WA EK PRZEGUBOWY Dopasowanie wa ka przegubowego W aúciwa d ugoúê stwierdza sií przez rûwnoleg e ustawienie obydwu po Ûwek wa kûw przegubowych Proces wyznaczania d ugoúci - W celu dopasowania d ugoúci po Ûwki wa ka w najkrûtszej pozycji roboczej ustawiê wa ki rûnolegle i zaznaczyê d ugoúê. WskazÛwki dotyczπce pracy Podczas pracy nie moøe byê przekroczona dopuszczalna liczba obrotûw WOM. - Po roz πczeniu WOM pod πczone urzπdzenie moøe jeszcze przez krûtki czas znajdowaê sií w ruchu. Dopiero gdy nastπpi ca kowite zatrzymanie, wolno przystπpiê do prac. - Podczas przechowywania maszyny wa ek przegubowy musi byê zmagazynowany zgodnie z wytycznymi, wzglídnie zabezpieczony aòcuchem (nie wykorzystywaê aòcucha bezpieczeòstwa (H) do zawieszania walka) Uwaga! ProszÍ stosowaê wy πcznie wa ki dostarczane przez nasza fabrykí. W przypadku stosowania innych wa kûw nie bídπ rozpatrywane øadne przypadki gwarancji. Uwaga * UwzglÍdniÊ max. d ugoúê roboczπ (L1) - dπz Ê do mo liwie najwiêkszego pokrycia rury (min. 1 / 2 X) Przegub szerokokπtny: Max odchylenie w po oøeniu rob i spoczynkowym 70. Przegub zwyk y: Max odchylenie w pozycji spoczynkowej 90. Max odchylenie w pozycji roboczej 35. * skrûciê rûwnomiernie rurí ochronna na zew. i w wew. * W πczyê zabezpieczenie przeciwprzeciπøeniowe (2) * Przed kaødym uruchomieniem wa ka sprawdziê, czy przy πcza sπ dobrze pod πczone aòcuch bezpieczeòstwa - zabezpieczyê os oní wa ka aòcuchem. - ZwrÛciÊ uwagí na obszar wychylenia wa ka Konserwacja Natychmiast wymieniê uszkodzone os ony - Przed kaødym uruchomieniem i co kaøde 8 roboczogodzin smarowaê wysokiej jakoúci smarem punkty smarowania - Przed kaødym d ugotrwa ym spoczynkiem wyczyúciê i nasmarowaê wa ek przegubowy - Zima nasmarowaê obudowí walka smarem, aby uniknπ zamroøenia. (A=co roku) 8 h FETT 0700_ -Gelenkwelle_BA-ALLG - B1 -

19 Za πcznik ñ B WA EK PRZEGUBOWY SprzÍg o zapadkowe jest sprzíg em przeciπøeniowym, ktûre podczas przeciπøenia w πcza moment obrotowy na "zero" Roz πczone sprzíg o pozwala sií za πczyê przez roz πczenie napídu WOM. WstÍpna liczba obrotûw sprzíg a wynosi poniøej 200 obr/min. Uwaga! Wiedereinschalten auch bei Absenken der Zapfwellen-Drehzahl möglich. Funkcjonowanie sprzíg a zapadkowego HINWEIS! SprzÍg o zapadkowe wa ka przegubowego nie jest "wskaünikiem wype nienia".jest rzeczywistym zabezpieczeniem przeciw przeciπøeniom, ktûre chroni PaÒstwa pojazd przed uszkodzeniami. DziÍki uwaønej jeüdzie uniknπ PaÒstwo zbyt czístego uruchamiania sprzíg a, a tym samych zapobiegnπ PaÒstwo przedwczesnemu zuøyciu maszyny Schmierintervall: 500 h (Spezialfett) Waøne przy walkach ze sprzíg em ciernym Bei Überlastung und kurzzeitigen Drehmomentspitzen wird das Drehmoment begrenzt und während der Schlupfzeit gleichmäßig übertragen. Przed pierwszym uruchomieniem i po d ugim spoczynku sprawdziê sprzíg o cierne podczas pracy a) okreúliê wymiar "L" na spríøynie przy K90, K90/4 i K94/1 wzglídnie na úrubie ustawienia przy K92E i K92/4E b) poluzowaê úruby, przez co nastπpi odciπøenie traczy ciernej. PrzekrÍciÊ sprzíg o c) úruby ustawiê na wymiar "L" Moøna ponownie uruchomiê sprzíg o K90,K90/4,K94/1 L K92E,K92/4E L 0700_ -Gelenkwelle_BA-ALLG - B1 -

20 Wydanie Edition 1997 Wydajnoúc i øywotnoúê maszyny sπ uzaleønione od starannej konserwacji i zastosowania dobrych úrodkûw konserwujπcych. Nasz wykaz úrodkûw do konserwacji ma za zadanie u atwiê PaÒstwu w aúciwy wybûr. Na planie smarowania kaødy úrodek jest oznaczony symbolem (np."iii") Na podstawie oznaczenia moøna wybraê odpowiedniej jakoúci w aúciwy produkt uznanej firmy. Firmy wymienione na liúciestanowiπ wy acznie przyk ad. Olej przek adniowy zgodnie z instrukcjπ obs ugi- naleøy min raz w roku wymieniaê. - wykríciê úrubí wylewu, spuúciê stary olej i go odpowiednio zabezpieczyê. Przed odstawieniem maszyny (zimowanie) dokonac wymiany oleju i wysmarowaê wszystkie punkty smarowania. Nie lakierowane czíúci metalowe (wa ki przegubowe, itd.) zabezpieczyê przed korozjπ jednym ze úrodkûw oznaczonych w tabeli przez Oznaczenie úrodka konserwujacego (II) F E T T I II III IV V (IV) VI VII ÖL Wymagana jakoúê srodka Olej hydrauliczny HLP DIN Teil 2 Olej silnikowy SAE 30 zgodnie z API CD/SF Olej przek adniowyl SAE 90 ewent. SAE 85 W 140 zgodnie z API- GL 4 lub API-GL 5 Li-smar(DIN KP 2K) Olej przek ad. p ynny (DIN :GOH Komplexfett (Din : KP 1R) Olej przek adniowy SAE 90 ewent. 85 W-140 zgodnie z API- GL 5

21 AGIP ARAL AVIA BAYWA BP F E T T III IV (IV) V VI VII ÖL Firmy CASTROL ELAN ELF ESSO EVVA FINA FUCHS GENOL MOBIL RHG SHELL TOTAL VALVOLINE VEEDOL WINTERSHALL I (II) II OSO 32/46/68 ARNICA 22/46 MOTOROIL HD 30 SIGMA MULTI 15W-40 SUPER TRACTOROIL UNI- VERS. 15W-30 ROTRA HY 80W-90/85W-140 ROTRA MP 80W-90/85W-140 GR MU 2 GR SLL GR LFO - ROTRA MP 80W-90 ROTRA MP 85W-140 VITAM GF 32/46/68 VITAM HF 32/46 SUPER KOWAL 30 MULTI TUR- BORAL SUPER TRAKTORAL 15W-30 Olej przek adniow EP 90 Olej przek adniow HYP 85W-90 ARALUB HL 2 ARALUB FDP 00 ARALUB FK 2 Olej przek adniow HYP 90 AVILUB RL 32/46 AVILUB VG 32/46 MOTOROIL HD 30 MULTIGRADE HDC 15W-40 TRACTAVIA HF SUPER 10 W-30 Olej przek adniow MZ 90 M MULTIHYP 85W-140 AVIA MEHRZWECKFETT AVIA ABSCHMIERFETT AVIA getriebefliessfett AVIALUB SPEZIALFETT LD Olej przek adniow HYP 90 EP MULTIHYP 85W-140 EP Smar p ynny HLP 32/46/68 SUPER 2000 CD-MC * HYDRA HYDR. FLUID * Smar p ynny MC 530 ** AN- TOHYD 40 *** SUPER 2000 CD-MC SUPER 2000 CD HD SUPERIOR 20 W-30 HD SUPERIOR SAE 30 SUPER 8090 MC HYPOID 80W-90 HYPOID 85W-140 MULTIFETT 2 SPEZIALFETT FLM GETRIEBEFLIESSFETT NLGI 0 RENOLIT DURAEX EP 00 NLGI 00 RENBOEX EP 1 HYPOID 85W-140 ENERGOL SHF 32/46/68 VISCO 2000 ENERGOL HD 30 VANELLUS M 30 HYSPIN AWS 32/46/68 HYSPIN AWH 32/46 RX SUPER DIESEL 15W-40 POWERTRANS GEAR OIL 90 EP HYPOGEAR 90 EP EPX 80W-90 HYPOY C 80W-140 ENERGREASE LS-EP 2 FLIESSFETT NO ENERGREASE HTO OLEX PR 9142 HYPOGEAR 90 EP HYPOGEAR 85W-140 EP CASTROLGREASE LM IMPERVIA MMO CASTROLGREASE LMX EPX 80W-90 HYPOY C 80W-140 HLP 32/46/68 HLP-M M32/M46 Olej silnikowy 100 MS SAE 30 Olej silnikowy 104 CM 15W40 AUSTROTRAC 15W-30 Olej przek adniow MP 85W-90 Olej przek adniow B 85W-90 Olej przek adniow C85W-90 LORENA 46 LITORA 27 RHENOX 34 Olej przek adniow B 85W-90 Olej przek adniow C 85W-140 OLNA 32/46/68 HYDRELF 46/68 PERFORMANCE 2 B SAE TOURS 20W-30 TRAC- TORELF ST 15W-30 TRANSELF TYP B 90 85W-140 TRANSELF EP 90 85W-140 EPEXA 2 ROLEXA 2 MULTI 2 GA O EP POLY G O MULTIMOTIVE 1 TRANSELF TYP B 90 85W-140 TRANSELF TYP BLS 80 W-90 NUTO H 32/46/68 NUTO HP 32/46/68 US Olej silnikowy 20W-30 UNIFARM 15W-30 GEAROIL GP 80W-90 GEA- ROIL GP 85W-140 MULTI PURPOSE GREASE H FIBRAX EP 370 NEBULA EP 1 GP GREASE GEAR OIL GX 80W-90 GEAR OIL GX 85W-140 ENAK HLP 32/46/68 ENAK MULTI 46/68 SUPER EVVAROL HD/B SAE 30 UNIVERSAL TRACTOROIL SUPER HYDRAN 32/46/68 DELTA US SAE 30 SUPER UNIVERSAL OIL HYPOID GA 90 HYPOID GB 90 PONTONIC N 85W-90 PONTO- NIC MP 85W-90 85W-140 SUPER UNIVERSAL OIL HOCHDRUCKFETT LT/SC 280 Smar przek adniow MO 370 EVVA CA 300 HYPOID GB 90 MARSON EP L 2 NATRAN 00 MARSON AX 2 PONTONIC MP 85W-140 TITAN HYDRAMOT 1030 MC* RENOGEAR HYDRA * RENOLIN MR 1025 MC ** ANTOHYD 40 *** HYDRAULIKÖL HLP/32/46/68 HYDRAMOT 1030 MJC * HYDRAULIKÖL 520 ** ANTOHYD 40 *** DTE 22/24/25 DTE 13/15 RENOLIN B 10/15/20 RENO- LIN B 32 HVI/46HVI TITAN HYDRAMOT 1O3O MC TITAN UNIVERSAL HD MULT TC HYDRAMOT 15W-30 HYDRA- MOT 1030 MC HD 20W-20 DELVAC 1230 SUPER UNIVERSAL 15W-30 EXTRA HD 30 SUPER HD 20 W-30 RENOGEAR SUPER 8090 MC RENEP SUPER 8090 MC RENOGEAR HYPOID 85 W-140 RENOGEAR HYPOID 90 Olej przek adniow MP 90 HYPOID EW 90, 80W-90 HYPOID 85W-140 MOBILUBE GX 90 MOBILUBE HD 90 MOBILUBE HD 85W-140 MEHRZWECKGETRIEBEÖL SAE90 HYPOID EW 90 RENOLIT MP RENOLIT FLM 2 RENOLIT ADHESIV 2 MEHRZWECKFETT SPEZIALFETT GLM RENOSOD GFO 35 GETRIEBEFLIESSFETT ANTOGEL 00N RENOEX EP 1 RENOGEAR SUPER 8090 MC RENEP SUPER 8090 MC RENOGEAR HYPOID 85W-140 RENOGEAR HYPOID 90 RENOEX EP 1 HYPOID EW 90, 80W-90 HYPO- ID 85W-140 MOBILGREASE MP MOBILUX EP 004 MOBILEX 47 MOBILUBE HD 90 MOBILUBE HD 85W-140 Grasa universal RENOLIT MP DURAEX EP RENOSOD GFO 35 RENOEX EP 1 HYPOID EW 90 TELLUS S32/S 46/S68 TEL- LUS T 32/T46 AGROMA 15W-30 ROTELLA X 30 RIMULA X 15W-40 SPIRAX 90 EP SPIRAX HD 90 SPIRAX HD 85/140 RETINAX A ALVANIA EP 2 SPEZ. GETRIEBEFETT H SIMMNIA GREASE O AEROSHELL GREASE 22 DOLIUM GREASE R SPIRAX HD 90 SPIRAX HD 85W-140 AZOLLA ZS 32, 46, 68 EQUI- VIS ZS 32, 46, 68 RUBIA H 30 MULTAGRI TM 15W-20 TOTAL EP 85W-90 TOTAL EP B 85W-90 MULTIS EP 2 MULTIS EP 200 MULTIS HT 1 TOTAL EP B 85W-90 ULTRAMAX 32/46/68 VAL- VOTRAC SUPER 10 W-30 HC * HVI ULTRAMAX 32 ** ULTRAANT 40 *** SUPER HPO SAE 30 TOPF- LITE XRC 15W-40 SUPER- TRACTOROIL UNIVERSAL 15W-30 TRANS GEAR OIL X-18 HP GEAR OIL X-18 MD MULTILUBE EP 2 VALVOEX EP 2 RENOLIT LZR 000 DURAEX EP 00 DURAEX EP 1 HP GEAR OIL X-18 MD 80W- 85W-90 HP GEAR OIL X-18 MD ANDARIN 32/46/68 HD US SAE 30 MULTIGRADE SAE 80/90 MULTIGEAR B 90 MULTIGEAR C SAE 85W-140 WIOLAN HS (HG) 32/46/68, HVG 46 **, HR 32/46 *** HYDROFLUID * MULTI-REKORD 15W-40 PRIMANOL REKORD 30 HYPOID 80W-90, 85W-140 Mehrzweckgetriebeöl 80W-90 MULTIPURPOSE - MULTIGEAR B 90 MULTI C SAE 85W-140 WIOLUB LFP 2 WIOLUB GFW WIOLUB AFK 2 Olej przek adniow HYPOID 80W-90, 85W UWAGI * W po aczeniu z m o k r y m i h a m u l c a m i jest wymagana m i Í d z y n a r o dowa specyfikac ja J 20 A, ** Olej hydraulicz ny HLP-(D) + HV *** Olej hydraulicz ny na bazie olei roslinnych HLP + HV podlega r o z k a d o w i b i o l o g i c z n emu, stπd jest nieszkodli wy dla srodowiska natualnego r, -

22 Waøne informacje dodatkowe dla Pa stwa bezpieczeòstwa Kombinacja ciπgnik i maszyna nabudowywana Nabudowa urzπdzeò z przodu ciπgnika i na trzypunkcie nie moøe powodowaê przekroczenia dopuszczalnego ciíøaru ca kowitego, dopuszczalnego obciπøenia osi oraz wytrzyma oúci opon ciagnika. Przednia oú ciπgnika musi byê zawsze obciπøona balastem wynaszπcym min 20% ciíøaru w asnego ciπgnika. Przed dokonaniem zakupu maszyny upewnijcie sií PaÒstwo, czy powyøsze warunki zosta y spe nione dokonujπc odpowiednich obliczeò lub waøπc kombinacje ciπgnik-maszyna. Ustalenie ca kowitego ciíøaru ciπgnika, obciπøenia osi i wytrzyma oúci opon, jak rûwnieø wymaganego min obciπøenia. Do dokonania obliczeò potrzebujecie PaÒstwo nastípujπcych danych: T L [kg] T V [kg] ciíøar w asny ciπgnika obciπøenie przedniej osi pustego ciagnika 1 1 a [m] OdstÍp miídzy punktem ciíøkoúci maszyny nabud z przodu / balast przedni úrodek osi przedniej 2 3 T H [kg] obciπøenie tylnej osi pustego ciπgnika 1 b [m] odleg oúê miídzy ko ami ciπgnika 1 3 G H [kg] G V [kg] ciíøar ca kowity maszyny nabud z ty u / tylny balast ciíøar ca k, maszyny nabud z przodu / balast przedni 2 2 c [m] d [m] OdstÍp miídzy úrodkiem osi úrodkiem kuli ciíg a dolnego tylnej i OdstÍp miídzy úrodkiem kuli ciíg a dolnego i punktem ciíøkoúci maszynz nabud z ty u / balast tylny Zobacz instrukcjí obs ugi ciπgnika Zobacz cennik i/lub instr obs ugi maszyny Wymiary Maszyna nabudowana z ty u ewent. Kombinacje przûd-ty 1. Obliczenie min obciπøenia przedniego G ProszÍ nanieúê wyliczonπ wartoúc min obciπøenia, jakie potrzebne jest do obciπøenia przodu ciagnika, do tabeli. Maszyna nabudowana z przodu 2. Obliczenie min obciπøenia tylnego ProszÍ nanieúê wyliczonπ wartoúc min obciπøenia, jakie potrzebne jest do obciπøenia ty u ciagnika, do tabeli zusinfo / Ba-el Allg. - Z.22 -

23 Waøne informacje dodatkowe dla Pa stwa bezpieczeòstwa 3. Obliczenie rzeczywistego obciπøenia przedniej osi T (Gdy nabudowana z przodu maszyna (Gv) nie zapewnia w aúciwego obciπøenia min z przodu (GVmm), musi byê zwiíkszony ciíøar nabudowanej z przodu maszyny do ciíøaru minimalnego!) Wprowdücie PaÒstwo do tabeli obliczona rzeczywistπ i podanπ w instrukcji obs ugi ciπgnika wielkoúê dopuszczalnego ciíøaru przedniej osi. 4. Obliczenie rzeczywistego ciíøaru ca kowitego Gtat (Jeøeli minimalne zbalastowanie tylu ( G H min ) z urzadzeniem zawieszanym z tylu ( GH ) jest zbyt male naleøy podniesc wage urzadzenia do wagi minimalnego zbalastowania tylu ) ProszÍ naniesc obliczone, rzeczywiste oraz podane w instrucji ciagnika dopuszczalne masy calkowite w tabele. 5. Obliczenie rzeczywistego obciazenia osi tylnej. H tat ProszÍ naniesc obliczone, rzeczywiste oraz podane w instrucji ciagnika dopuszczalne masy calkowite w tabele. 6. Nosnosc opon ProszÍ naniesc podwojna 000wartosc nosnosci opon ( opis producenta opon ) do tabeli. Tabela Wartosc rzeczywista wg. obliczen Wartosc dopuszczalna wg. Instrukcji obsl. Podwojna dopuszczalna nosnosc opon Mnimalne zbalastowanie Przod / Tyl Masa calkowita Obciazenie przod Obciazenie na os tylny Zbalastowanie minimalne musi zostac zamontowane na ciagniku w postaci balastu lub urzadzenia towarzyszacego. Wartosci obliczone musza byê mniejsze/rowne wartosciom dopuszczalnym zusinfo / Ba-el Allg. - Z.23 -

24 ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen; Industriegelände 1 Zgrabiarka EUROTOP 421 N Type SK 261 EUROTOP 461 N Type SK EG Konformitätserklärung Grieskirchen, pa. Ing. W. Schremmer
