Instrukcja Prasy Termotransferowej Secabo TS7

Transkrypt

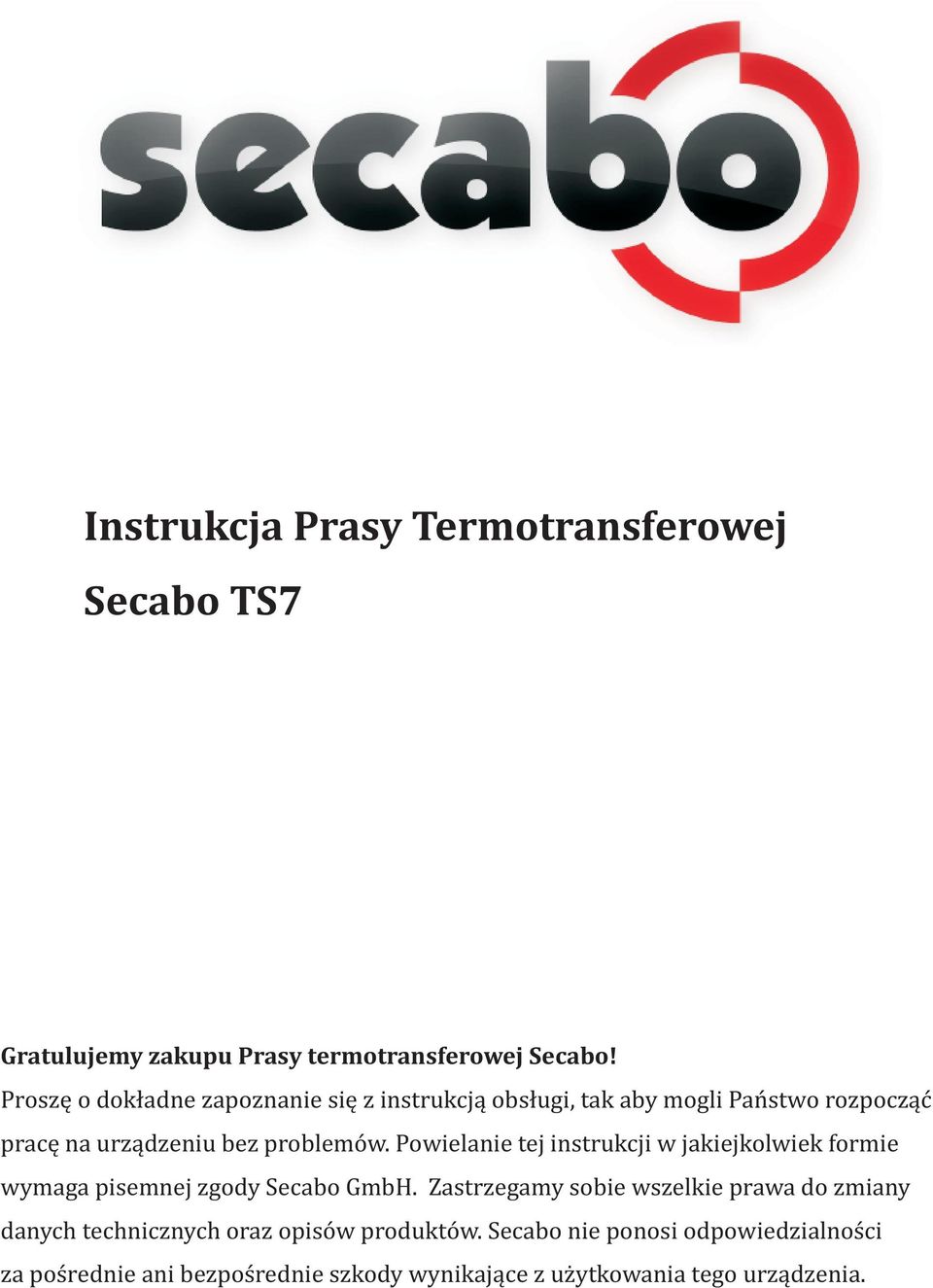

1 Instrukcja Prasy Termotransferowej Secabo TS7 Gratulujemy zakupu Prasy termotransferowej Secabo! Proszê o dok³adne zapoznanie siê z instrukcj¹ obs³ugi, tak aby mogli Pañstwo rozpocz¹æ pracê na urz¹dzeniu bez problemów. Powielanie tej instrukcji w jakiejkolwiek formie wymaga pisemnej zgody Secabo GmbH. Zastrzegamy sobie wszelkie prawa do zmiany danych technicznych oraz opisów produktów. Secabo nie ponosi odpowiedzialnoœci za poœrednie ani bezpoœrednie szkody wynikaj¹ce z u ytkowania tego urz¹dzenia.

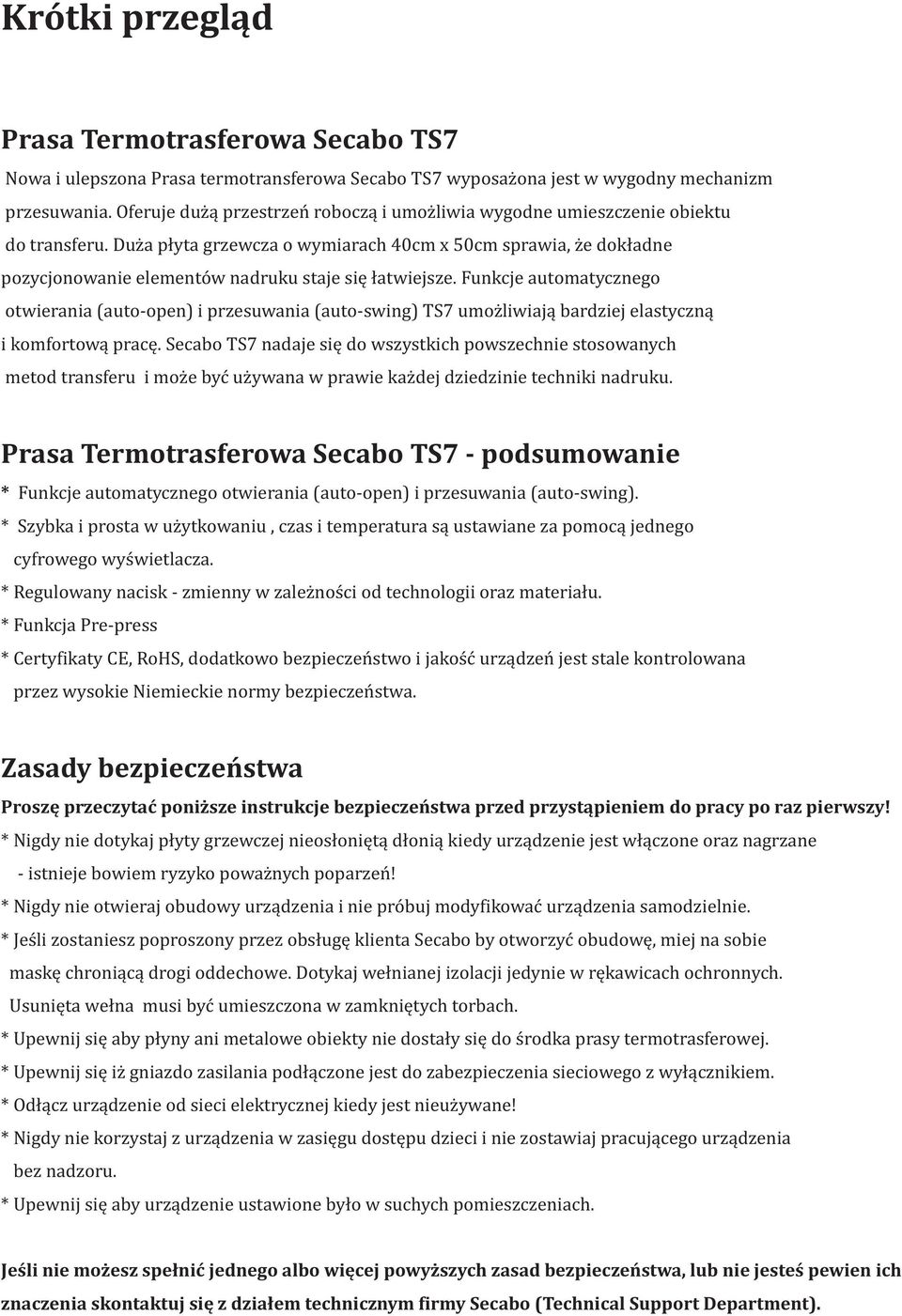

2 Krótki przegl¹d Prasa Termotrasferowa Secabo TS7 Nowa i ulepszona Prasa termotransferowa Secabo TS7 wyposaýona jest w wygodny mechanizm przesuwania. Oferuje du ¹ przestrzeñ robocz¹ i umo liwia wygodne umieszczenie obiektu do transferu. Du a p³yta grzewcza o wymiarach 40cm x 50cm sprawia, e dok³adne pozycjonowanie elementów nadruku staje siê ³atwiejsze. Funkcje automatycznego otwierania (auto-open) i przesuwania (auto-swing) TS7 umo liwiaj¹ bardziej elastyczn¹ i komfortow¹ pracê. Secabo TS7 nadaje siê do wszystkich powszechnie stosowanych metod transferu i mo e byæ u ywana w prawie ka dej dziedzinie techniki nadruku. Prasa Termotrasferowa Secabo TS7 - podsumowanie * Funkcje automatycznego otwierania (auto-open) i przesuwania (auto-swing). * Szybka i prosta w u ytkowaniu, czas i temperatura s¹ ustawiane za pomoc¹ jednego cyfrowego wyœwietlacza. * Regulowany nacisk - zmienny w zale noœci od technologii oraz materia³u. * Funkcja Pre-press * Certyfikaty CE, RoHS, dodatkowo bezpieczeñstwo i jakoœæ urz¹dzeñ jest stale kontrolowana przez wysokie Niemieckie normy bezpieczeñstwa. Zasady bezpieczeñstwa Proszê przeczytaæ poni sze instrukcje bezpieczeñstwa przed przyst¹pieniem do pracy po raz pierwszy! * Nigdy nie dotykaj p³yty grzewczej nieos³oniêt¹ d³oni¹ kiedy urz¹dzenie jest w³¹czone oraz nagrzane - istnieje bowiem ryzyko powa nych poparzeñ! * Nigdy nie otwieraj obudowy urz¹dzenia i nie próbuj modyfikowaæ urz¹dzenia samodzielnie. * Jeœli zostaniesz poproszony przez obs³ugê klienta Secabo by otworzyæ obudowê, miej na sobie maskê chroni¹c¹ drogi oddechowe. Dotykaj we³nianej izolacji jedynie w rêkawicach ochronnych. Usuniêta we³na musi byæ umieszczona w zamkniêtych torbach. * Upewnij siê aby p³yny ani metalowe obiekty nie dosta³y siê do œrodka prasy termotrasferowej. * Upewnij siê i gniazdo zasilania pod³¹czone jest do zabezpieczenia sieciowego z wy³¹cznikiem. * Od³¹cz urz¹dzenie od sieci elektrycznej kiedy jest nieu ywane! * Nigdy nie korzystaj z urz¹dzenia w zasiêgu dostêpu dzieci i nie zostawiaj pracuj¹cego urz¹dzenia bez nadzoru. * Upewnij siê aby urz¹dzenie ustawione by³o w suchych pomieszczeniach. Jeœli nie mo esz spe³niæ jednego albo wiêcej powy szych zasad bezpieczeñstwa, lub nie jesteœ pewien ich znaczenia skontaktuj siê z dzia³em technicznym firmy Secabo (Technical Support Department).

3 Zakres dostawy Przed przyst¹pieniem do pracy, proszê o sprawdzenie otrzymanej paczki pod k¹tem zawartoœci : Towar Iloœæ Prasa termotransferowa TS7 1 Instrukcja obs³ugi 1 Opis urz¹dzenia Na froncie urz¹dzenia znajduje siê biegunowy w³¹cznik/wy³¹cznik, oraz button funkcji pre-press. Powy ej znajduj¹ siê elektromagnes oraz dzwignia prasy, jak równie wyœwietlacz do regulowania temperatury oraz czasu wgrzewania. Z ty³u prasy mieœci siê przewód 230V oraz bezpiecznik. Po lewej stronie ulokowana jest dÿwignia do blokowania oraz zwalniania mechanizmu przesuwania. Pod pùyt¹ grzewcz¹ umiejscowione jest du e pokrêt³o do regulacji nacisku - poprzez podnoszenie lub opuszczanie p³yty.

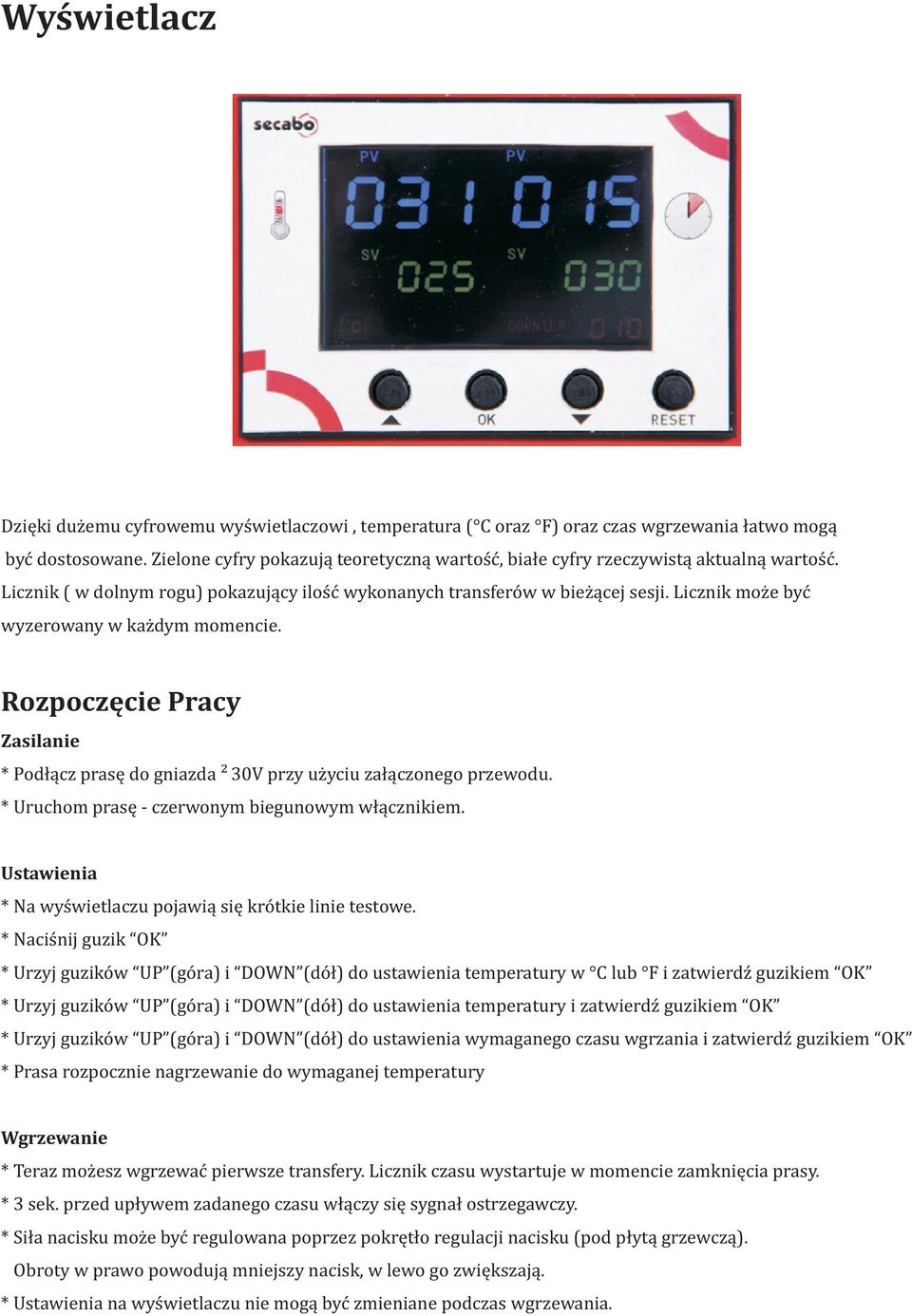

4 Wyœwietlacz Dziêki du emu cyfrowemu wyœwietlaczowi, temperatura ( C oraz F) oraz czas wgrzewania ³atwo mog¹ byæ dostosowane. Zielone cyfry pokazuj¹ teoretyczn¹ wartoœæ, bia³e cyfry rzeczywist¹ aktualn¹ wartoœæ. Licznik ( w dolnym rogu) pokazuj¹cy iloœæ wykonanych transferów w bie ¹cej sesji. Licznik mo e byæ wyzerowany w ka dym momencie. Rozpoczêcie Pracy Zasilanie * Pod³¹cz prasê do gniazda 230V przy u yciu za³¹czonego przewodu. * Uruchom prasê - czerwonym biegunowym w³¹cznikiem. Ustawienia * Na wyœwietlaczu pojawi¹ siê krótkie linie testowe. * Naciœnij guzik OK * Urzyj guzików UP (góra) i DOWN (dó³) do ustawienia temperatury w C lub F i zatwierdÿ guzikiem OK * Urzyj guzików UP (góra) i DOWN (dó³) do ustawienia temperatury i zatwierdÿ guzikiem OK * Urzyj guzików UP (góra) i DOWN (dó³) do ustawienia wymaganego czasu wgrzania i zatwierdÿ guzikiem OK * Prasa rozpocznie nagrzewanie do wymaganej temperatury Wgrzewanie * Teraz mo esz wgrzewaæ pierwsze transfery. Licznik czasu wystartuje w momencie zamkniêcia prasy. * 3 sek. przed up³ywem zadanego czasu w³¹czy siê sygna³ ostrzegawczy. * Si³a nacisku mo e byæ regulowana poprzez pokrêt³o regulacji nacisku (pod p³yt¹ grzewcz¹). Obroty w prawo powoduj¹ mniejszy nacisk, w lewo go zwiêkszaj¹. * Ustawienia na wyœwietlaczu nie mog¹ byæ zmieniane podczas wgrzewania.

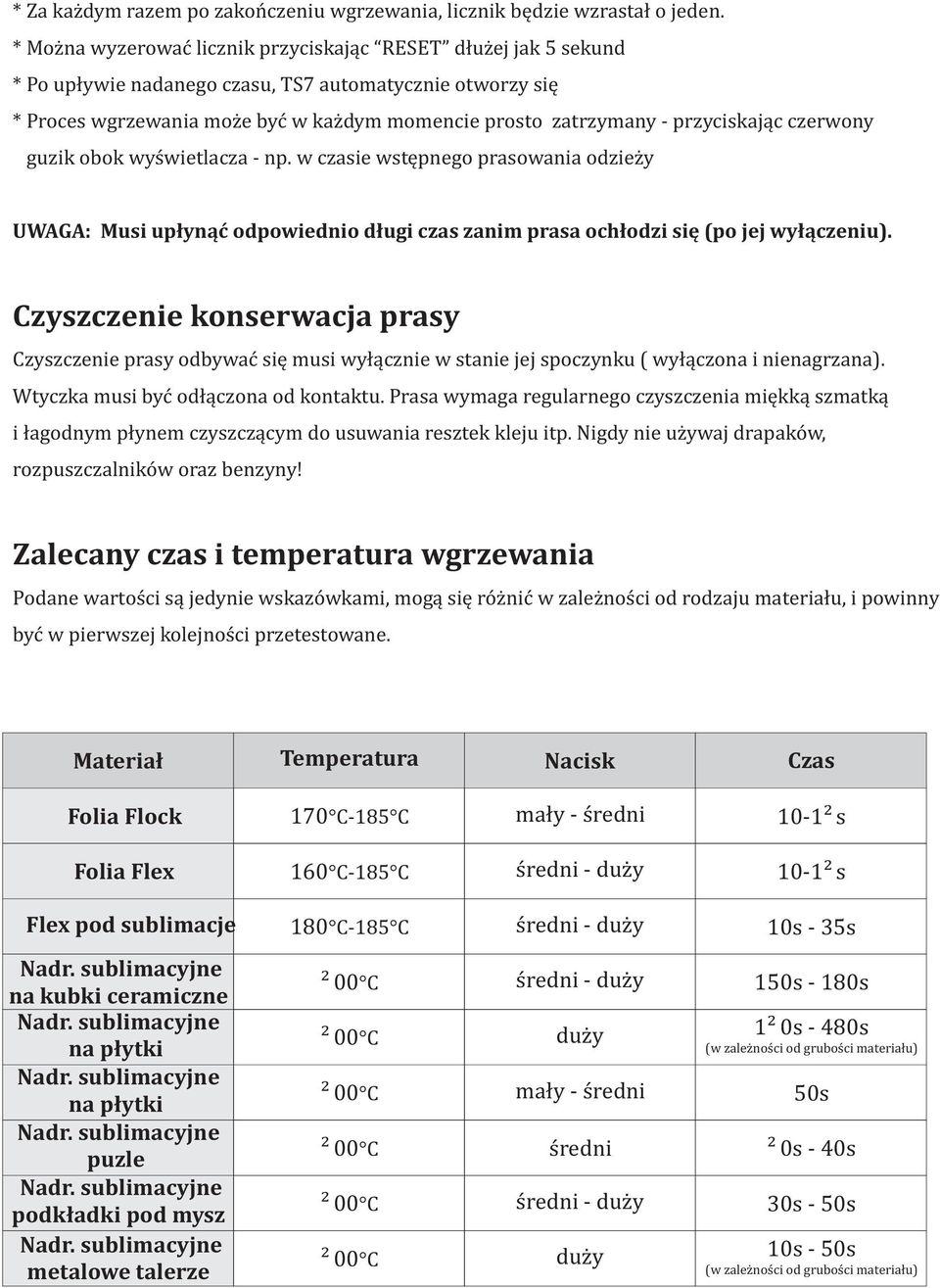

5 * Za ka dym razem po zakoñczeniu wgrzewania, licznik bêdzie wzrasta³ o jeden. * Mo na wyzerowaæ licznik przyciskaj¹c RESET d³u ej jak 5 sekund * Po up³ywie nadanego czasu, TS7 automatycznie otworzy siê * Proces wgrzewania mo e byæ w ka dym momencie prosto zatrzymany - przyciskaj¹c czerwony guzik obok wyœwietlacza - np. w czasie wstêpnego prasowania odzie y UWAGA: Musi up³yn¹æ odpowiednio d³ugi czas zanim prasa och³odzi siê (po jej wy³¹czeniu). Czyszczenie konserwacja prasy Czyszczenie prasy odbywaæ siê musi wy³¹cznie w stanie jej spoczynku ( wy³¹czona i nienagrzana). Wtyczka musi byæ od³¹czona od kontaktu. Prasa wymaga regularnego czyszczenia miêkk¹ szmatk¹ i ³agodnym p³ynem czyszcz¹cym do usuwania resztek kleju itp. Nigdy nie u ywaj drapaków, rozpuszczalników oraz benzyny! Zalecany czas i temperatura wgrzewania Podane wartoœci s¹ jedynie wskazówkami, mog¹ siê ró niæ w zale noœci od rodzaju materia³u, i powinny byæ w pierwszej kolejnoœci przetestowane. Materia³ Temperatura Nacisk Czas Folia Flock 170 C-185 C ma³y - œredni 10-12s Folia Flex 160 C-185 C 10-12s Flex pod sublimacje 180 C-185 C 10s - 35s na kubki ceramiczne na p³ytki na p³ytki puzle podk³adki pod mysz metalowe talerze du y ma³y - œredni œredni du y 150s - 180s 120s - 480s (w zale noœci od gruboœci materia³u) 50s 20s - 40s 30s - 50s 10s - 50s (w zale noœci od gruboœci materia³u)

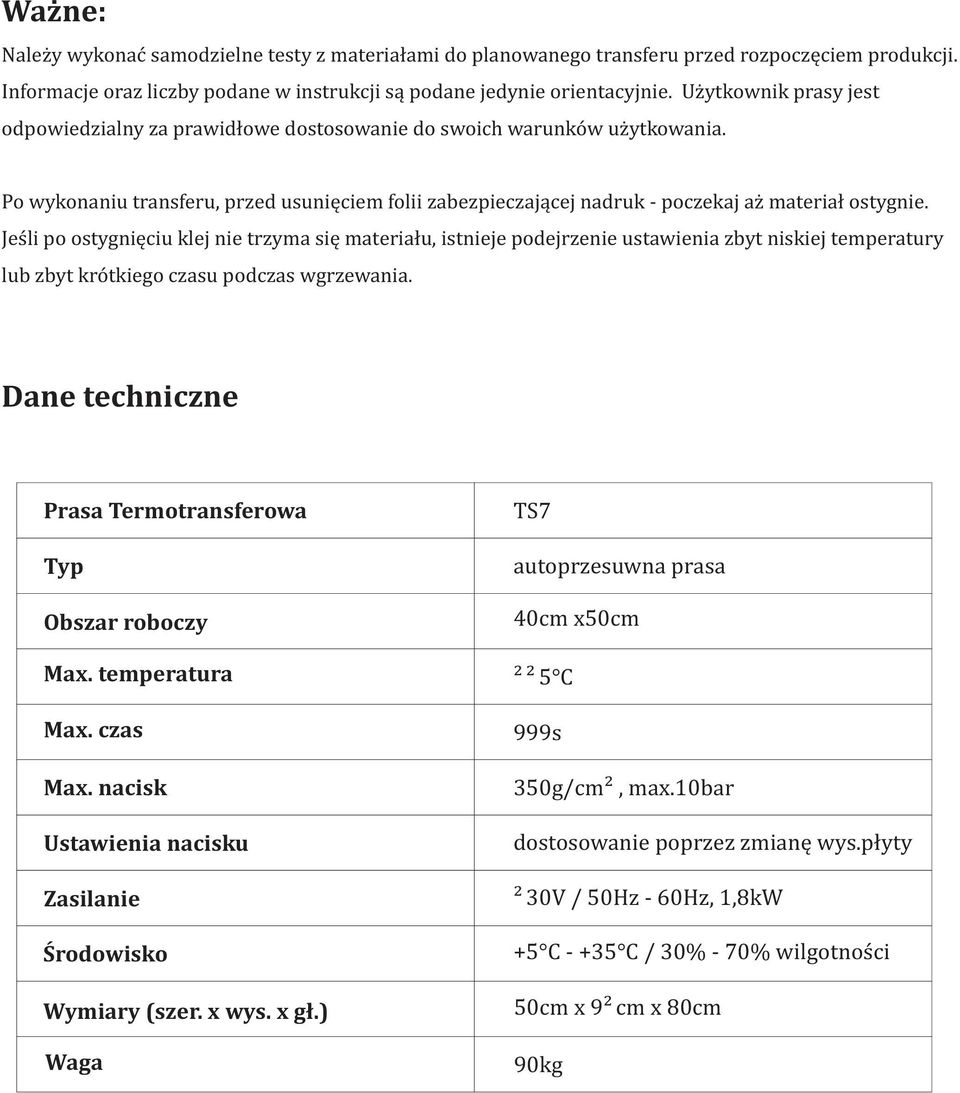

6 Wa ne: Nale y wykonaæ samodzielne testy z materia³ami do planowanego transferu przed rozpoczêciem produkcji. Informacje oraz liczby podane w instrukcji s¹ podane jedynie orientacyjnie. U ytkownik prasy jest odpowiedzialny za prawid³owe dostosowanie do swoich warunków u ytkowania. Po wykonaniu transferu, przed usuniêciem folii zabezpieczaj¹cej nadruk - poczekaj a materia³ ostygnie. Jeœli po ostygniêciu klej nie trzyma siê materia³u, istnieje podejrzenie ustawienia zbyt niskiej temperatury lub zbyt krótkiego czasu podczas wgrzewania. Dane techniczne Prasa Termotransferowa Typ Obszar roboczy Max. temperatura Max. czas Max. nacisk Ustawienia nacisku Zasilanie Œrodowisko Wymiary (szer. x wys. x gù.) Waga TS7 autoprzesuwna prasa 40cm x50cm 225 C 999s 350g/cm2, max.10bar dostosowanie poprzez zmianê wys.p³yty 230V / 50Hz - 60Hz, 1,8kW +5 C C / 30% - 70% wilgotnoúci 50cm x 92cm x 80cm 90kg
