1 Instrukcja obs ugi + ZASADY PRZEKAZANIA MASZYNY... STRONA 3 Nr G.0 NOVACAT 8600 Collector (Type PSM 3841 : ) Kosiarka dyskowa

2 Szanowny uøytkowniku! Dokona eú znakomitego wyboru. Cieszymy sií z tego i gratulujemy, øe zdecydowa eú sií na Pottingera i Landsberg. Jako TwÛj partner techniczny oferujemy Ci najwyøszπ jakoúê oraz wydajnoúê po πczonπ z niezawodnym serwisem. W celu okreúlenia warunkûw pracy naszych maszyn, a nastípnie wykorzystania tych informacji w procesie ich udoskonalenia prosimy o podanie Twoich danych. Dane te pozwolπ nam informowaê CiÍ na bieøπco o nowych rozwiπzaniach technicznych w naszej firmie. OdpowiedzialnoúÊ cywilna za jakoúê produktu. Zgodnie z odpowiedzialnoúciπ cywilnπ producent i handlarz zobowiπzujπ sií przy sprzedaøy maszyny do przekazania przynaleønej jej instrukcji obs ugi oraz przeszkolenia jej uøytkownika zgodnie z przepisami dotyczπcymi obs ugi, bezpieczeòstwa oraz konserwacji urzπdzenia. Potwierdzeniem prawid owego przekazania maszyny wraz z przynaleønπ do niej instrukcjπ obs ugi jest "ProtokÛ przekazania". PoszczegÛlne czíúci tego protoko u otrzymujπ: - dokument "A" - podpisany naleøy wys ac do firmy Pottinger (w przypadku produktûw firmy Landsberg protokû naleøy wys aê na adres tej firmy) - dokument "B" pozostaje w firmie sprzedajπcej maszyní - dokument "C" otrzymuje klient UWAGA! W przypadku dalszego przekazania maszyny nowy nabywca musi otrzymaê instrukcjí obs ugi oraz zostaê przeszkolony w zakresie jej obs ugi. ALLG./BA SEITE 2 / 0000-

3 PROCEDURA PRZEKAZANIA MASZYNY Dokument D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) GEBR. PÖTTINGER GMBH Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 231 Telefax ( ) Poczuwajπc sií do obowiπzku odpowiedzialnoúci za produkt prosimy odnieúê sií do poniøszych punktûw ZakreúliÊ w aúciwe X Stwierdzono zgodnoúê stanu maszyny ze stanem na liúcie przewozowym. Dostarczono wszystkie urzπdzenia ochronne, wa ek przegubowy i instrukcjí obs ugi Klient zosta poinformowany i zaznajomiony z obs ugπ, uruchamianiem i konserwacjπ maszyny wzgl. Urzπdzenia Sprawdzono ciúnienie w oponach Sprawdzono stopieò dokrícenia nakrítek na ko ach Podano klientowi w aúciwπ iloúê obrotûw WOM Dopasowano maszyní do ciπgnika: ustawienie 3-pkt-u Ustanowiono w aúciwπ d ugoúê wa ka przegubowego Przeprowadzono jazdí prûbnπ bez stwierdzenia usterek Objaúniono klientowi funkcje podczas jazdy prûbnej Objaúniono sposûb ustawianie maszyny w pozycji roboczej i transportowej Udzielono informacji dotyczπcych wyposaøenia dodatkowego Klient zosta poinformowany o koniecznoúci zaznajomienia sií z instrukcjπ obs ugi. W celu potwierdzenia, øe maszyna i instrukcja obs ugi zosta y prawid owo przekazane, wymagane jest pisemne potwierdzenie. S uøπ temu nastípujπce dokumenty: - dokument A ñ podpisany naleøy wys aê do firmy Pottinger ( w przypadku maszyny Landsberg wys aê do firmy Landsberg) - dokument B pozostaje u dealera, ktûry dokona przekazania maszyny - dokument C otrzymuje klient Dokum D Anbaugeräte - 3 -

4 SPIS TRESCI Spis tresci OdpowiedzialnoúÊ cywilna za jakoúê produktu....2 Szanowny uøytkowniku!...2 Znak CE...5 Znaczenie znakûw ostrzegawczych...5 Montaø urzπdzenia na ciπgniku...6 Pod πczenie wa ka przegubowego...7 Kierunek obrotûw dyskûw koszπcych...7 Pod πczenie prπdu...7 Przy πcze hydrauliczne...9 Kombinacja Kombinacja Jazda po drogach publicznych...12 Pozycja transportowa...12 Pulpit...13 Opis przyciskûw...13 Uruchomienie Power Control...13 Menu podstawowe...14 Funkcje...15 Menu specjalne...16 Przestawienie z pozycji roboczej na transportowπ...17 Uwaga przy manewrze nawrotu na stokach!...18 Waøne wskazûwki przed rozpoczíciem pracy...19 WskazÛwki bezpieczeòstwa...19 Koszenie...20 Ustawienie...20 Zabezpieczenie przeciwnajazdowe...21 Dzia anie hydraulicznego zabezpieczenia...21 przeciwnajazdowego...21 WskazÛwki bezpieczeòstwa...21 Koszenie ze spulchniaczem...22 Ustawienie napríøenia paskûw...22 Ustawienie zíbûw rotora...22 Montaø i demontaø spulchniacza...23 SzczegÛlnie waøne wskazûwki dotyczπce demontaøu spulchniacza z belki koszπcej...26 Wyposaøenie dodatkowe...26 Ustawienia...28 Czyszczenie konserwacja...28 System "extra dry"...29 Pokos...29 Szeroki rozrzut...29 Demontaø kierownic pokosu...30 Montaø kierownic pokosu...30 Tarcze pokosu...31 Stoøki wspomagajπce (na øyczenie)...31 Demontaø taúmy poprzecznej...32 Montaø taúmy poprzecznej...33 Od oøenie pokosu...34 Rodzaje pracy...35 Montaø kosiarki na ciπgniku i ustawienieodciπøenia hydraulicznego...36 WskazÛwki bezpieczeòstwa...38 OgÛlne warunki konserwacji...38 Czyszczenie czíúci maszyny...38 Odstawienie na wolnym powietrzu...38 Zimowanie...38 Wa ki przegubowe...38 Urzπdzenie hydrauliczne...38 Kontrola stanu oleju w belce koszπcej...39 Przek adnia kπtowa...40 Montaø ostrzy...40 Belka koszπca...40 Ustawienie czujnikûw...41 Ustawienie pozycji transportowejpolnej (na uwrociach)...41 Przek adnia (G2)...42 Przek adnia (G1)...42 Zak Ûcenia i pomoc w przypadku awarii instalacji elektrycznej...43 Uwaga! Zagroøenie wypadkiem przy...45 zuøytych czíúciach roboczych...45 Istnieje niebezpieczeòstwo powstania wypadku, gdy:.45 Uchwyt do szybkiej wymiany ostrzy...46 Wymiana ostrzy (do roku produkcji 2003)...46 Kontrola mocowania ostrzy...46 Wymiana ostrzy (+rok prod. 2004)...47 Przechowywanie düwigni...47 Dane techniczne...48 Wymagane przy πcza...48 Wykorzystanie kosiarki zgodnie z jej przeznaczeniem 49 Umiejscowienie tabliczki znamionowej...49 Wa ek przegubowy...53 Wydanie...57 Plan hydraulika...59 AN POD CZENIA...60 Naprawa belki koszπcej...61 Kombinacja ciπgnik i maszyna nabudowywana...62 UWAGA! WskazÛwki bezpieczeòstwa zobacz w za πczniku! 0600_-Inhalt_

5 ZNAKI OSTRZEGAWCZE Znak CE Ta tabliczka zamieszczona przez producenta oznacza, ze maszyna odpowiada wszelkim wymaganiom stawianym tego typu maszynie oraz innym odnoúnym wskazaniom EU. Deklaracja zgodnoúci EU (zobacz za πcznik) Producent podpisujπc deklaracje oúwiadcza sií, ze dopuszczone do ruchu maszyny odpowiadajπ wszystkim odnoúnym wymaganiom bezpieczeòstwa i higieny pracy Znaczenie znakûw ostrzegawczych WskazÛwki dot. bezpiecznej pracy Zachowaj bezpieczny odstíp ñ moøliwoúê wyrzucenia czíúci przez pracujπca maszyní Kaøde miejsce w tej instrukcji dotyczπce spraw bezpieczeòstwa oznaczone jest tym symbolem. bsb Nie dotykaê obracajπcych sií czíúci. OdczekaÊ do momentu ich ca kowitego zatrzymania sií. Przy w πczonym silniku i pod πczonym WOM, zachowaê bezpieczny odstíp od pola dzia ania noøy Przed przystπpieniem do prac konserwacyjnych i naprawczych, wy πczyê silnik i wyciπgnπê kluczyk ze stacyjki Nie przebywaê w polu wychylenia maszyny Przed w πczeniem WOM opuúciê obydwie os ony Nie wk adaê ríki w pole zgniotu, tak d ugo, jak d ugo czíúci mogπ byê w ruchu. 9700_-Warnbilder_

6 MONTAØ NA CI GNIKU Montaø urzπdzenia na ciπgniku KosiarkÍ zamontowaê centralnie na ciπgniku - ustawiê ciíg a dolne - tak ustawiê ciíg a dolne, aby nie mog a wychylaê sií na boki Ustawienie úruby ciíg a gûrnego - przekrícenie úruby ciíg a gûrnego (16) powoduje ustawienie wysokoúci ciícia WskazÛwka bezpieczeòstwa Zob. za πcznik A pkt.7), 8a -8h) Rama nabudowy w pozycji poziomej - przestawiajπê úrubí nastawu ciígie dolnych (15) ramí nabudowy ustawiê w pozycji poziomej 15 Zaleca sií zastosowanie hydraulicznego ciíg a gûrnego (zawor podwûjnego dzia ania) TD 79/98/01 Ustawienie wysokoúci ciegie dolnych - hydraulikí ciπgnika ustawiê na najniøsze po oøenie (ST) - wa ek przegubowy (GW) podczas koszenia powinien sií znajdowaê w po oøeniu poziomym Taka wysokoúê umoøliwia optymalne kopiowanie nierûwnoúci terenu i nie musi byê zmieniana podczas podnoszenia w gûrí belki koszπcej. 0600_-ANBAU_

7 MONTAØ NA CI GNIKU Pod πczenie wa ka przegubowego Pod πczenie prπdu - przed pierwszym uruchomieniem naleøy sprawdziê d ugoúê wa ka przegubowego i w przypadku koniecznoúci dokonaê stosownej korekty jego d ugoúci. Zob. rozdzia "Wa ek przegubowy" w za πczniku B. Kierunek obrotûw dyskûw koszπcych 1. kabel pulpitu pod πczyê do skrzynki (E1) 2. Kabel doprowadzajπcy prπd pod πczyê do ciπgnika (E2, E3) Uwaga Urzπdzenie moøe byê agregowane wy πczenie z ciπgnikami (nie nadaje sií do agregowania z maszynami samojezdnymi). Przy maszynach samojezdnych pole widzenia kierowcy jest ograniczone, gdy obydwie zew. belki koszπce sπ uniesione w gûrí do pozycji transportowej. - ustawiê kierunek obrotûw napídu - w przypadku, gdy nie moøna ustawiê kierunku obrotûw WOM z ciπgnika, naleøy obrûciê o 180 obydwie przek adnie (G1, G2) Uwaga! Zanim przek adnia zostanie ponownie zamontowana na maszynie: - ZamieniÊ miejscami úrubí odpowietrzajπcπ ze úrubπ spustowa. - W aúciwe po oøenie úruby odpowietrzajacej jest na gûrze. G1 TD 79/98/53 G2 0600_-ANBAU_

8 MONTAØ NA CI GNIKU Pod πczenie kabla czujnika i zaworu Elektryczny kabel πczπcy miídzy kosiarkπ przedniπ i kombinacja koszπcπ Nr Kabel Opis 1 3-bieg, d ugi Czujnik - kpl montaøowy 2 2-bieg, d ugi Kabel zaworu 3 3-bieg, krûtki Czujnik ñ liczba obrotûw 4 2-bieg, krûtki Kabel zaworu Kombinacja 2 Kombinacja Pod πczenia kabla elektrycznego w zaleønoúci od wariantu kosiarek Kombinacja Kosiarek Typ kosiarki przedniej Spulchniacz (CR) Tak Nie Potrzebny kabel numer (nr) 2 NovaCat 306 F "Alpha-Motion" X 1, 2, 3 2 NovaCat 306 F "Alpha-Motion" X 1, 2 2 NovaCat 306 F X 3 (kabel 1,2,4 zamont wczeúniej) 3 NovaCat 306 F "Alpha-Motion" X 1, 2, 3, + kabel przed uøajπcy 3 NovaCat 306 F "Alpha-Motion" X 1, 2, + kabel przed uøajπcy 0600_-ANBAU_

9 MONTAØ NA CI GNIKU Przy πcze hydrauliczne Minimalny system hydrauliczny: 1 x obwûd hydrauliczny prostego dzia ania (EW) z bezciúnieniowym przewodem zwrotnym (T) 1 x obwûd hydrauliczny podwûjnego dzia ania (DW), do bezpiecznika przeciwnajazdowego Optymalny system hydrauliczny 1 x obwûd hydrauliczny prostego dzia ania (EW) z bezciúnieniowym przewodem zwrotnym (T) 1 x obwûd hydrauliczny podwûjnego dzia ania (DW), do bezpiecznika przeciwnajazdowego 1 x obwûd hydrauliczny podwûjnego dzia ania (DW), dla hydraulicznego ciíg a gûrnego lub ObwÛd hydrauliczny Load sensing (LS) (wyposaøenie dodatkowe) 1 x obwûd hydrauliczny podwûjnego dzia ania (DW), do bezpiecznika przeciwnajazdowego 1 x obwûd hydrauliczny podwûjnego dzia ania (DW), dla hydraulicznego ciíg a gûrnego Ustawienia Dodatkowo naleøy ustawic úrubí (7) na bloku hydraulicznym. Uwaga! od πczyê przewody elektryczne (E2, E3) W przypadku traktorûw load sensing - wkríciê úrubí (7) na bloku hydraulicznym W traktorach z zamkniítym systemem hydraulicznym - wkríciê úrubí (7) na bloku hydraulicznym W traktorach z otwartym systemem hydraulicznym - wykríciê úrubí (7) na bloku hydraulicznym 0600_-ANBAU_

10 MONTAØ NA CI GNIKU Kombinacja 3 Gdy kombinacja 2 musi byê zmieniona na kombinacjí 3, naleøy: 1. zdjπê adapter (poz. 5) 2. zdemontowaê oú nabudowy i zamontowaê jπ w pozycji 4a 3. zamontowaê podnoúnik (poz. 1) 4. pod πczyê hydraulikí (poz. 3) 5. utworzyê obwûd elektryczny (poz. 2) 6. zamontowaê kosiarkí na podnoúniku (1) - zawiesiê ekspander (EX) 7. zamontowaê obydwa aòcuchy - zobacz rozdzia "Ustawienia" WskazÛwki bezpieczeòstwa: zobacz za πcznik-a1 Pkt. 7.), 8a. - 8h.) Uwaga! Przy pomocy podnoúnika (1) nie moøna bezstopniowo unieúê i opuúciê maszyní. Gdy hydrauliczny zawûr sterujπcy zostanie uruchomiony, centralna kosiarka zawsze podniesie sií maks. w gore lub w dol (niebezpieczeòstwo zgniecenia). 0600_-ANBAU_

11 MONTAØ NA CI GNIKU Kombinacja 2 Gdy kombinacja 3 musi byê zmieniona na kombinacjí 2, naleøy: 1. od πczyê przy πcza elektryczne (poz. 2) - kabel umocowaê w przeznaczonym do tego miejscu na ramie 2. od πczyê przy πcza hydrauliczne (poz. 3) 3. zdemontowaê podnoúnik (poz. 1) 4. zamontowaê oú nabudowy (poz. 4) 5. zamontowaê adapter (poz. 5) 6. zamontowaê kosiarkí na podnoúniku ciπgnika Montaø kosiarki czo owej na podnoúniku Patrz rozdzia - Ustawienia "kosiarka czo owa" - czíúci do nabudowy 0600_-ANBAU_

12 POZYCJA TRANSPORTOWA Jazda po drogach publicznych - ProszÍ stosowac sií do przepisow o ruchu drogowym obowiazujacych w panstwa kraju. - Jazda po drogach publicznych moøe odbywac sií tylko w sposûb opisany w rozdziale Pozycja transportowa - Udzadzenie ochronne powinny znajdowac sií w nalezytym stanie technicznym. - Ruchome czesci maszyny naleøy zabezpieczyc, aby podczas jazdy nie stanowily zadnego zagrozenia. - Przed rozpoczeciem jazdy sprawdzic dzialanie oswietlenia. - Inne wazne informacje znjadziecie. Panstwo w zalczniku do tej instrukcji. UstawiÊ cylinder hydrauliczny - tak ustawiê cylinder hydrauliczny (U), øeby maszyna nie mog a wychylaê sií na boki. Pozycja transportowa 0400_-TRANSPORT_

13 STEROWANIE POWER CONTROL Pulpit Wyúwietlacz: Opis przyciskûw - Menu podstawowe - Menu specjalne - test czujnikûw - wersja oprogramowania - system hydrauliczny - roboczogodzin / napiícia pok adowe Przycisk: 1 Podnoszenie lewej kosiarki 2 Opuszczanie lewej kosiarki 3 Podnoszenie úrodkowej kosiarki 4 Opuszczanie úrodkowej kosiarki WskazÛwka! Przyciski 3 i 4 sπ nieaktywne, gdy kosiarka jest wyposazona w taúmí poprzecznπ 5 Podnoszenie prawej kosiarki 6 Opuszczanie prawej kosiarki 7 Podnoszenie wszystkich kosiarek 8 Opuszczanie wszystkich kosiarek ï ï ï Waøna wskazûwka! Przed uruchomieniem ustawienie POWER CONTROL musi odpowiadaê stosowanemu systemowi hydraulicznemu. zamkniíty system hydrauliczny otwarty system hydrauliczny system hydrauliczny,, loading sensing,, - zob. opis przycisku "11" na pulpicie Transport po drogach 10 Od πczanie taúmy poprzecznej Menu specjalne 12 STOP 13 Przycisk nawigacyjny, w gûre 14 Przycisk nawigacyjny, w dû 15 Przycisk w aczanie/wy aczanie ñ ein/aus Wyúwietlacz Wybrana przez naciúniície przycisku funkcja hydrauliczna np. przyciski 1-8, jest wyúwietlana w graficznej postaci na wyúwietlaczu. Uruchomienie Power Control W πczenie czíúci obs ugi przez - wy πczenie przycisku -I/O Wy πczenie czíúci obs ugi i kalkulatora roboczego przez - wy πczenie przycisku -I/O WskazÛwka! Po wy πczeniu pulpitu obs ugi (AUS). hydrauliczny zawûr sterowania prze πczyê na pozycjí 0 ï Pulpit sterowania naleøy przechowywaê w warunkach chroniπcych go od czynnikûw atmosferycznych ï Po wy πczeniu pulpitu obs ugi (AUS) hydrauliczny zawûr sterowania prze πczyê na pozycjí 0. Ustawienie to jest konieczne w przypadku ciπgnikûw z otwartym systemem hydraulicznym; w przeciwnym wypadku dojdzie do przegrzania oleju 0600_-Power-Control_

14 STEROWANIE POWER CONTROL W Menu podstawowym wyúwietlane sπ nastípujπce informacje: - Wyúwietlenie funkcji Menu podstawowe Ustawiony system hydrauliczny 2 Aktywna funkcja transportu drogowego 3 Odczepienie taúmy poprzecznej 4 Pod πczenie taúmy poprzecznej Od πczenie prawej taúmy poprzecznej i pozycja transportowa 6 Prawa kosiarka w pozycji gotowej do nawrotu 7 Lewa kosiarka z pod πczonπ taúmπ poprzecznπ w pozycji opuszczonej 8 Prawa kosiarka z pod πczonπ taúmπ poprzecznπ w pozycji roboczej _-Power-Control_

15 STEROWANIE POWER CONTROL Funkcje Przycisk uruchamiajπcy funkcjí wychylania - nacisnπê odpowiedni przycisk, funkcja hydrauliczna zostaje uruchomiona - puúciê przycisk- funkcja h y d r a u l i c z n a z o s t a j e dezaktywowana. Przycisk STOP KrÛtkie przyciúniecie tego przycisku powoduje zatrzymanie wszystkich urzπdzeò Uwaga: Przycisk 3 i 4 jest nieaktywny, gdy na kosiarce jest zamontowana taúma poprzeczna Przyciski nawigacyjne nawigacja w menu (w gûrí) Przycisk wyboru Transport po drogach Ustawienie maszyny na pozycji transportowej po drogach i do pozycji roboczej Uruchomienie tej funkcji moøe nastapiê tylko wûwczas, gdy wszystkie kosiarki znajdujπ sií w pozycji transportowej po polach (na uwrociach FT). Przycisk taúmy poprzecznej Przycisk zwalniajπcy i blokujπcy obydwie pokrywy blokujπce (31) - zob. rûwnieø rozdzia "Rodzaje pracy" nawigacja w menu (w dû ) Przycisk Menu specjalne Po prze πczeniu na menu specjalne moøna wybraê nastípujπce funkcje i przeprowadziê testy (zobacz rozdzia "Menu specjalne"): - test czujnikûw - wersja oprogramowania - system hydrauliczny - roboczogodzin / napiícia pok adowe Wychodzenie z menu NaciúniÍcie przycisku 11 spowoduje zapisanie zmienionych ustawieò i wyjúcie z Menu. Przez naciúniície kaødego innego przycisku rûwnieø nastπpi zapisanie zmian i wyjúcie z menu (z wyjπtkiem 13, 14) Uwaga: Gdy koszenie ma sií odbywaê bez zastosowania taúmy poprzecznej, przed opuszczaniem maszyny z pozycji transportowej naleøy przycisnπê ten przycisk 0600_-Power-Control_

16 STEROWANIE POWER CONTROL Menu specjalne Roboczogodziny/napiÍcie pok adowe Wersja oprogramowania Roboczogodziny maszyny 2 NapiÍcia pok adowe licznika roboczego - kosiarka (Multicat:) licznika roboczego - taúmy poprzecznej (Foerderband:) Test czujnikûw W tym miejscu moøna odczytaê wersje oprogramowania dla: 1 Pulpit obs ugi (Terminal:) 2 licznika roboczego - kosiarka (Multicat:) 3 licznika roboczego - taúmy poprzecznej (Foerderband:) System hydrauliczny Czarny kwadrat oznacza: Czujnik / w πcznik sygnalizuje "1" 1 Liczba obrotûw WOM (Zapfw.:) 2 W πcznik ramienia ochronnego prawego (Bg.re.:) 3 Liczba obrotûw spulchniacza lewego (Aufb.li.:) 4 Liczba obrotûw spulchniacza prawego (Aufb.re.:) 5 W πcznik ramienia ochronnego lewego (Bg.li.:) 6 Pozycja kosiarki lewej (MW.li.:) 7 Pozycja kosiarki prawej (MW.re.:) 8 W πcznik pokrywy lewej (Kl.li) 9 W πcznik pokrywy prawej (Kl.re:) Przed uruchomieniem ustawienie "POWER CONTROL" musi odpowiadaê stosowanemu systemowi hydraulicznemu. CC zamkniíty system hydrauliczny OC otwarty system hydrauliczny LS system hydrauliczny " loading sensing" Waøne! NastÍpnie naleøy na bloku hydraulicznym ustawiê úrubí (7). (Zobacz rozdzia "Konserwacja"). 0600_-Power-Control_

17 STEROWANIE POWER CONTROL Przestawienie z pozycji roboczej na transportowπ ï przed uniesieniem w gûrí belki koszπcej wy πczyê napíd i odczekaê do ca kowitego zatrzymania sií dyskûw koszπcych ï upewnij sií, øe pole wychylenia jest wolne i nikt nie znajduje sií w obszarze zagroøenia. Wychylenie kosiarki do pozycji transportu po drogach Uruchomienie tej funkcji moøe nastapiê tylko wûwczas, gdy wszystkie kosiarki znajdujπ sií w pozycji transportowej po polach (na uwrociach FT). Wychylenie kosiarki z pozycji transportu po drogach do pozycji transportu po polach CzynnoúÊ ta moøe byê przeprowadzona zarûwno w przypadku kosiarki z taúmπ poprzecznπ, jak i kosiarki bez taúmy poprzecznej - wychyliê wszystkie ramiona ochronne kosiarki - wszystkie kosiarki ustawiê w pozycji do transportu po polu (FT) WskazÛwka dotyczπca bezpieczeòstwa! Przestawienie z pozycji roboczej na transportowπ i odwrotnie, naleøy przeprowadzaê na p askim i stabilnym pod oøu. ï urzπdzenie moøe byê transportowane wy πcznie w pozycji transportowej! Wychylenie kosiarki z taúma poprzecznπ - wy πczyê napíd i odczekaê do ca kowitego spoczynku - z oøyê ramiona ochronne na belce koszπcej - krûtko przytrzymaê przycisk 9, funkcja zostaje aktywowana. - krûtko przytrzymaê przycisk 9, funkcja zostaje aktywowana. - nacisnπê przycisk 8, Wszystkie kosiarki (wraz z taúmπ poprzecznπ) wychylajπ sií do pozycji transportu po polach (FT). Wychylenie kosiarki bez taúmy poprzecznej - nacisnπê przycisk 7, wszystkie kosiarki wychylajπ sií, aø do po oøenia koòcowego - krûtko przytrzymaê przycisk 9, funkcja zostaje aktywowana. - krûtko przytrzymaê przycisk 10, funkcja zostaje aktywowana. - nacisnπê przycisk 8, NastÍpuje otwarcie wszystkich blokad; wszystkie kosiarki zostajπ ustawione w pozycji do transportu po polach (FT). Taúmy poprzeczne pozostajπ w pozycji do transportu po drogach. 0600_-Power-Control_

18 PRACA NA WZG RZU Uwaga przy manewrze nawrotu na stokach! CiÍøar kosiarki (G) wp ywa na sposûb jazdy ciπgnika. W aúciwoúê ta szczegûlnie uwydatnia sií przy pracy na wzgûrzu i moøe prowadziê do niebezpiecznych sytuacji WskazÛwki bezpieczeòstwa - Zredukuj prídkoúê jazdy - Bezpieczniej jest zjechaê ze zbocza, niø przeprowadzaê ryzykowny manewr zwrotu na zboczu. NiebezpieczeÒstwo wywrûcenia - gdy kosiarki sπ hydraulicznie uniesione w gûrí - podczas jazdy w zakrície z uniesionπ kosiarkπ TD79/98/05 G HANGFAHRT_

19 URUCHOMIENIE Waøne wskazûwki przed rozpoczíciem pracy Zobacz wskazûwki bezpieczeòstwa za πcznik A pkt ZachowaÊ odstíp, gdy pracuje silnik - UsunπÊ wszystkie osoby znajdujπce sií w polu zagroøenia uderzeniem przez cia o obce wprawione w ruch przez pracujπcπ kosiarkí. Po pierwszych godzinach pracy - dokríciê wszystkie úruby mocujπce ostrza 1. Kontrola WskazÛwki bezpieczeòstwa - kontrolowaê stan noøy i ich uchwytûw - sprawdzaê dyski tnπce pod wzglídem ewentualnych uszkodzeò (zobacz rozdzia "Konserwacja") 2. MaszynÍ uruchamiaê wy πcznie w pozycji roboczej. Nie wolno przekraczaê dopuszczalnych obrotûw wa ka odbioru mocy (np. max. 540 Obr/min)! 540 Upm U p m Tabliczka znajdujπca sií obok przek adni podaje liczbí obrotûw odpowiadajπcπ danej maszynie - napíd wa ka odbioru mocy moøna uruchomiê tylko wûwczas, gdy na maszynie sπ za oøone wszystkie urzπdzenia ochronne (pokrywy, fartuchy ochronne itd.) znajdujπce sií w naleøytym stanie technicznym bsb SzczegÛlnπ ostroønoúê naleøy zachowaê na kamienistych polach i w pobliøu drûg. 5. UøywaÊ s uchawek ochronnych Stosowanie s uchawek jest uzaleønione od rûønych rozwiπzaò stosowanych w ciπgnikach, Pozwala na obniøenie poziomu ha asu na miejscu pracy, od zmierzonej wartoúci (zobacz Dane techniczne). * Jeøeli poziom ha asu osiπgnie wielkoúê 85dB (A) lub j przekroczy, przedsiíbiorca (rolnik) musi zapewniê s uchawki ochronne * Jeøeli poziom ha asu osiπgnie wielkoúê 90dB (A) lub jπ przekroczy, naleøy za oøyê s uchawki ochronne 3. ZwrÛciÊ uwagí na prawid owy kierunek obrotu wa ka odbioru mocy! TD8/95/6a 4. UnikaÊ uszkodzeò! - Powierzchnie koszone muszπ byê wolne od cia obcych bπdü przeszkûd. Cia a obce (np. duøe kamienie, kawa ki drewna, kamienie graniczne itp.) mogπ uszkodziê jednostkí koszπcπ. Jeøeli nastπpi kolizja - natychmiast zakoòczyê prací i wy πczyê napíd - dok adnie sprawdziê maszyní. SzczegÛlnej kontroli naleøy poddaê dyski tnπce i ich wa ki napídowe (4a) - niezaleønie od powyøszych czynnoúci naleøy oddaê maszyní do kontroli w specjalistycznym warsztacie Po kaødym kontakcie z cia em obcym - SprawdziÊ stan noøy i ich mocowaò (zobacz rozdzia "Konserwacja") - DokrÍciÊ wszystkie úruby ostrzy EINSATZ_

20 URUCHOMIENIE Koszenie 1. WysokoúÊ ciecia ustawiê przez przekrícenie. acznika gûrnego (max. 5 stopni nachylenia dyskûw) 2. Za πczaê powoli wa ek poza obszarem koszenia i podnieúê obroty do maksimum. Poprzez rûwnomierne podnoszenie obrotûw unika sií ha asûw technicznych mogπcym wystπpiê na wolnym biegu wa ka. PrÍdkoúÊ ciícia jest uzaleøniona od warunkûw terenowych. Ustawienie - Pozycja wa ka przegubowego (GW) podczas ciícia powinna byê maksymalnie pozioma. - rama maszyny musi byê w poziomie - ciíg a dolne ustawiê tak, aby maszyna nie mog a wychyliê sií w bok. 15 TD 79/98/ EINSATZ_

21 URUCHOMIENIE Zabezpieczenie przeciwnajazdowe Mimo ostroønej jazdy moøe dojúê do najechania na drzewo, p ot, kamieò Graniczny itd. Aby uniknπê w takich wypadkach powstania szkody, przewidziano Zabezpieczenie przeciwnajazdowe. Uwaga! Zabezpieczenie przeciwnajazdowe nie zapobiega powstaniu uszkodzenia, gdy na przeszkodí najechano z pe na prídkoúciπ. Dzia anie hydraulicznego zabezpieczenia przeciwnajazdowego Przy najechaniu na przeszkodí belka koszπca odchyla sií i pozostaje Tak d ugo w tej pozycji, aø przeszkoda zostanie ominiíta. Po ominiíciu przeszkody belka koszπca moøe ponownie zostaê hydraulicznie odchylona do pozycji roboczej. W tym celu naleøy uruchomiê zwrotny zawûr sterujπcy (ST). 1. Kontrola (1R, 1L) WskazÛwki bezpieczeòstwa - napíd wa ka odbioru mocy moøna uruchomiê tylko wûwczas, gdy na maszynie sπ za oøone wszystkie urzπdzenia ochronne (pokrywy, fartuchy ochronne itd.) znajdujπce sií w naleøytym stanie technicznym EINSATZ_

22 SPULCHNIACZ (KONDYCJONER) Koszenie ze spulchniaczem Efekt spulchniania podlega zmianom - Przy pomocy düwigni (13) zmienia sií odstíp miídzy p ytπ odbojowπ a rotorem. W najniøszym po oøeniu efekt spulchniania jest najbardziej intensywny (poz.3) Trawa nie moøe jednak byê za bardzo zbita. KontrolowaÊ wymiar X2 NOVACAT 7800: NOVACAT 8600: Ustawienie napríøenia paskûw X2 = 164 mm (kosiarka boczna) X2 = 164 mm (kosiarka boczna) Obroty rotora 700obr/min - mniejsze uszkodzenie paszy Naleøy wymieniê tarcze paskûw, paski i os ony paskûw. Zobacz listí czíúci zamiennych Ustawienie zíbûw rotora Poz. Z1: Ustawienie zíbûw do normalnej pracy Poz. Z2: Ustawienia w przypadku ciíøkich warunkûw, gdy np. pokos owija sií na rotorze. Palce rotora naleøy obrûciê o 1800 (poz. Z2). W wiíkszoúci wypadkûw takie ustawienie spowoduje unikniície tego problemu. Efekt spulchniania bídzie jednak nieznacznie s abszy AUFBEREITER_

23 SPULCHNIACZ (KONDYCJONER) Kosiarki boczne Montaø i demontaø spulchniacza Przed demontaøem spulchniacza zmniejszyê NaprÍøenie spríøyn. SworzeÒ (18) w oøyê we W aúciwy otwûr a, b lub c (patrz rozdzia,,konserwacja,,) W przeciwnym wypadku istnieje zagroøenie gwa townego odbicia belki koszπcej w gûrí po zdemontowaniu spulchniacza. 1. Demontaø kosiarki z ciπgnika (tylko przy kombinacji kosiarek 3). 2. ZwolniÊ blokadí (1) i podnieúê os oní (2) - zablokowaê ramie ochronne (3) - z lewej i prawej strony 3. ZdjπÊ os oní paskûw (2) (kosiarka czo owa) 3a. ZdjπÊ os oní paska (2) oraz wa ek przegubowy (GW) z przek adni (kosiarki boczne) AUFBEREITER_

24 SPULCHNIACZ (KONDYCJONER) Kosiarka czo owa 3. Zdejmowanie paskûw (3b) - najpierw przy pomocy düwigni (3a) zmniejszyê napríøenie paskûw Kosiarki boczne 3a. Zdejmowanie paskûw - najpierw przy pomocy düwigni (3) zmniejszyê napríøenie paskûw 4. Montaø kû transportowych (4) - z lewej i prawej strony AUFBEREITER_

25 SPULCHNIACZ (KONDYCJONER) 5. PoluzowaÊ z lewej i prawej strony mocowania * Obciπøone spríøynami sworznie mocujπce do roku produkcji 2004 WyciπgnπÊ zatyczkí (V1) i odblokowaê sworzeò * Poz. A = odblokowane * Poz. B = zablokowane - åruby od roku produkcji 2004 WykrÍciÊ úruby (S) (Obciπøone spríøynami sworznie mocujπce = wyposaøenie na øyczenie) Waøne! Do koszenia bez spulchniacza naleøy zamontowaê na belce koszπcej. Dodatkowe elementy ochronne i obydwa formierze pokosu. Patrz lista czíúci zamiennych. 6. OdstawiÊ spulchniacz w bezpiecznym miejscu Montaø spulchniacza (CR) lub formierza pokosu (SF) - kolejnoúci czynnoúci odwrotna w stosunku do procesu demontaøu 7. Montaø blachy ochronnej (5) (kosiarka czo owa) Blacha (5) ta zapobiega dostawaniu sií brudu w okolice napídu 8. Montaø blachy ochronnej (15) (tylko w przypadku kosiarek bocznych) Blacha (5) ta zapobiega dostawaniu sií brudu w okolice napídu - pod πczyê wa ek przegubowy (GW) AUFBEREITER_

26 SPULCHNIACZ (KONDYCJONER) SzczegÛlnie waøne wskazûwki dotyczπce demontaøu spulchniacza z belki koszπcej WskazÛwki bezpieczeòstwa Maszyna ze spulchniaczem (CR) stanowiπca jednπ ca oúê jest Wyposaøona w elementy ochronne W przypadku, gdy spulchniacz zostanie zdemontowany, kosiarka nie jest w aúciwie zabezpieczona. W takim stanie, bez dodatkowych os on ochronnych koszenie jest surowo wzbronione! Uwaga! Do koszenia bez spulchniacza (CR) naleøy zamontowaê na belce Koszπcej specjalnie w tym celu skonstruowane elementy ochronne. Dostawa nowej maszyny ze spulchniaczem nie przewiduje dostarczenia tych elementûw; naleøy je zamûwiê oddzielnie (zobacz ListÍ czíúci zamiennych, grupa montaøowa "Os ony tylne") Wyposaøenie dodatkowe - wûzek (4) - sworzeò blokujπcy (A-B) Do koszenia bez spulchniacza (CR) - zobacz wskazûwki bezpieczeòstwa (wyøej) MÄHEN OHNE CR_375.P

27 0100-D ROTOR_

28 SPULCHNIACZ WALCOWY Ustawienia Boczne spríøyny dociskajπce - do ustawienia odstípu miídzy walcami gumowymi - regulacja prze pomocy úruby (B) WskazÛwka! Montaø i demontaø spulchniacza walcowego -zob. "SPULCHNIACZ (kondycjoner)" Czyszczenie konserwacja Po kaødym uøyciu czyúciê rzy pomocy wody - walce gumowe - boczne oøyska (przy zastosowaniu wody pod wysokim ciúnieniem zobacz rozdzia "Konserwacja") Po kaødym uruchomieniu smarowaê - boczne oøyska (L) dolnych walcûw z lewej i prawej strony - boczne oøyska (L) gûrnych walcûw z lewej strony Po 100 roboczogodzinach naleøy zakonserwowaê smarem - przek adnií (M)gÛrnych walcûw z prawej strony Po 500 roboczogodzinach - wymieniê olej - nalaê oleju typu SAE 90 (III) do zaznaczonego poziomu (N) WALZENAUFBEREITER_

29 USTAWIENIE KIEROWNIC POKOSU Warianty System "extra dry" WskazÛwka Opisane poniøej ustawienia naleøy rozumieê jako Ustawienia podstawowe. W zwiπzku ze zrûønicowanymi Rodzajami zielonki, optymalnego ustawienie kierownic pokosu Moøna dokonaê przy pierwszym praktycznym uruchomieniu. Pokos Szeroki rozrzut 1. Kierownice pokosu ustawiê w pozycji - patrz zdjície NOVACAT 8600 extra dry NOVACAT 7800 extra dry LEITBLECHE_

30 USTAWIENIE KIEROWNIC POKOSU Demontaø kierownic pokosu Podczas szerokiego rozrzucania pokosu moøe sií zdarzyê, øe zamontowana lewa kierownica (LB) zmniejsza szerokoúê rozrzutu - Kierownice pokosu (LB) zamontowaê na gûrnej stronie spulchniacza Gdy øπdana szerokoúê pokosu ma byê wiíksza naleøy zdemontowaê kierownice pokosu - OdkrÍciÊ úrubí (1) i zdjπê podk adkí (2) - WyciπgnπÊ zatyczkí (V) i sworzeò (3) - SworzeÒ (3) i zatyczka (V) - åruba (1) i tarcza (2) Waøne: ustawiê podk adkí (2) zgodnie z rysunkiem Montaø kierownic pokosu W celu regulacji u oøenia pokosu naleøy w aúciwie zamontowaê kierownice pokosu - Montaø przebiega w odwrotnej kolejnoúci do demontaøu LEITBLECHE_

31 FORMIERZE POKOSU Tarcze pokosu Przy pomocy tarcz pokosu nastípuje Íøsze u oøenie pokosu. DziÍki temu przy kolejnym przejeüdzie ciπgnik nie najeødøa na pokos. Montaø kierownic pokosu - z lewej (1) i prawej (2) strony Ustawienie obydwu spríøyn odciπgajπcych A = przy wysokim i gístym materiale do koszenia B = ustawienie podstawowe C = przy krûtkim materiale do koszenia Stoøki wspomagajπce (na øyczenie) Stosowanie stoøkûw wspomagajπcych zaleca sií: - do podniesienia wydajnoúci przep ywu skoszonej masy zielonej na pokos, gdy pokos jest ciíøki i gísty - zobacz ListÍ czíúci zamiennych SCHWADFORMER_

32 TAåMA POPRZECZNA Demontaø taúmy poprzecznej 1. OpuúciÊ belkí koszπcπ 2. OtworzyÊ pokrywy blokujπce (31) w trybie awaryjnym - przy zaworze dokríciê úrubí (30); pokrywa (31) wychyla sií do poz. "A" - úrubí ponownie wykríciê 3. StopÍ podporowπ ustawiê w pozycji podporowej i zabezpieczyê (5x) W tym celu unieúê w gûrí ramí g Ûwnπ i belkí koszπcπ 4. ZdemontowaÊ z beli koszπcej taúmí poprzecznπ - wyciπgnπê zatyczkí (24) i odblokowaê blokadí ciíg a dolnego (25) - od πczyê wa ek przegubowy (GW) 5. tak nisko opuúciê ramí g Ûwnπ, aø taúma poprzeczna oprze sií na stopie podporowej QUERFÖRDERBAND_

33 TAåMA POPRZECZNA 6. przez przekrícenie úruby poluzowaê ciíg o gûrne (26) 10.tak nisko opuúciê ramí g Ûwnπ, aø sworznie ciíg a dolnego zostanπ poluzowane (29) 7. wyciπgnπê sworznie ciíg a gûrnego (27) 8. od πczyê przewody hydrauliczne 9. od πczyê kabel elektryczny 11.przejechaÊ kosiarkπ kawa ek w przûd taúmy poprzecznπ sπ oddzielone od kosiarki Montaø taúmy poprzecznej 1. podjechaê kosiarkπ pod taúmí poprzecznπ 2. pod πczyê przewody - wíøe hydrauliczne - przewody elektryczne (28) 3. Po πczyê taúmí poprzecznπ z kosiarkπ - tak wysoko unieúê ramí g Ûwnπ, aø,,,zaskoczπ,, sworznie ciíg a dolnego (29); dalej unosiê w gûrí ramí, aø do odciπøenia stopy podporowej - zablokowaê p ytkami obydwa sworznie ciíg a dolnego i zabezpieczyê zatyczkami (24) - pod πczyê wa ek przegubowy (GW) - podnieúê do gûry úrodkowπ stopí podporowπ i zabezpieczyê (3x) - tak nisko opuúciê ramí g Ûwnπ, aø sworznie ciíg a gûrnego bídzie moøna umieúciê w otworach - przy pomocy zatyczki zabezpieczyê sworzeò ciíg a gûrnego - przy pomocy úruby rzymskiej ustawiê d ugoúê ciíg a gûrnego (A = 53 mm) 4. Tak wysoko unieúê w gûrí obydwie kosiarki, aø stopa podporowa bídzie odciπøona - podnieúê i zabezpieczyê stopí podporowπ (2x) QUERFÖRDERBAND_

34 TAåMA POPRZECZNA Od oøenie pokosu Ustawienie podstawowe Lewa i prawa taúma poprzeczna odk adajπ pokos do úrodka Ustawienie niestandardowe Kierunek obrotûw silnika moøna zmieniê. - przy πcza obydwu przewodûw hydraulicznych (hyd.) moøna zamieniê (tylko przy prawej taúmie poprzecznej) Prawy pokos bídzie odk adany na zewnπtrz QUERFÖRDERBAND_

35 TAåMA POPRZECZNA Rodzaje pracy 1. Obydwie kosiarki ze sprzíøonymi taúmami poprzecznymi OgÛlnie Kosiarka moøe pracowaê na trzy rûøne sposoby Kosiarki i taúmy poprzeczne sπ wspûlnie wychylane z pozycji roboczej do transportowej i odwrotnie - obydwie pokrywy blokujπce (31) muszπ byê zablokowane (poz. B) 2. Obydwie kosiarki z odczepionymi taúmami poprzecznymi Taúmy poprzeczne nie sπ wychylone; sπ ustawione w pozycji transportowej (T) Tylko kosiarki moøna przestawiaê z pozycji roboczej do transportowej i odwrotnie - obydwie pokrywy blokujπce (31) muszπ byê odblokowane (poz A ) ï opuúciê w dû ramií ochronne (34) ï zamontowaê os ony boczne (35) Uwaga! Podczas pracy bez taúmy poprzecznej ramie ochronne musi byê opuszczone w dû (34), a os ony boczne (35) muszπ byê zamontowane. 3. Obydwie taúmy poprzeczne sπ zdemontowane Taúmy poprzeczne mogπ byê zdemontowane z kosiarki (zob. rozdzia "Demontaø taúmy poprzecznej") QUERFÖRDERBAND_

36 ODCI ZENIE HYDRAULICZNE Montaø kosiarki na ciπgniku i ustawienieodciπøenia hydraulicznego 1. Montaø kosiarki przeprowadziê na p askim pod oøu, a nastípnie kosiarkí ustawiê w pozycji roboczej. Uwaga! przy ustawianiu i podczas pracy zawûr sterujπcy hydrauliki musi byê ustawiony na pozycji p ywajπcej 2. PrzewÛd hydrauliczny (Hyd) pod πczyê do sprzígu na kosiarce i do prosto dzia ajπcego obiegu hydraulicznego ciπgnika (EW) 4. ZawÛr hydrauliczny (ST) powinien byê tak d ugo aktywny, aø manometr (P) pokaøe wartoúê ciúnienia ok. 170 bar. ST 0 h s TD 26/92/48 3. ZamknπÊ ca kowicie zawûr ciúnienia (P1) kierunek obrotu w prawo 5. ZawÛr hydrauliczny ustawiê w pozycji p ywajπcej (S) 0600-_HydEntlastung_

37 ODCI ZENIE HYDRAULICZNE 6. ZawÛr ciúnienia (P1) stopniowo otwieraê i zamykaê, aø do uzyskania nacisku na pod oøe ok. 75 kg. 9. Teraz naleøy zdemontowaê przewûd hydrauliczny (hyd); proces ustawiania zosta zakoòczony. Uwaga! Gdy system odciπøenia nie znajduje sií pod ciúnieniem, nie moøna ustawiaê kosiarki w pozycji transportowej. 75 kg WskazÛwka! Proces ustawiania przeprowadziê dla obu stron kombinacji (lewa i prawa kosiarka) niezaleønie. TD SprawdziÊ nacisk na pod oøe belki koszπcej (150 kg). (z lewej i prawej strony po 75 kg) 8. Jeøeli istnieje potrzeba korekty, naleøy powtûrzyê czynnoúci 0600-_HydEntlastung_

38 KONSERWACJA I UTRZYMANIE W DOBRYM STANIE TECHNICZNYM WskazÛwki bezpieczeòstwa * Przed ustawieniem, pracami naprawczymi i konserwatorskimi wy πczyê silnik OgÛlne warunki konserwacji Aby urzπdzenie po d ugim czasie uøytkowania znajdowa o sií ciπgle w dobrym stanie technicznym prosimy zastosowaê sií do nastípujπcych wskazûwek: - po pierwszych godzinach pracy dokríciê wszystkie úruby. SzczegÛlnej kontroli podlegajπ úruby ostrza - StosowaÊ sií do zaleceò dotyczπcych konserwacji przek adni kπtowej i belki koszπcej CzÍúci robocze a. CzÍúci oryginalne i akcesoria sπ skonstruowane specjalnie dla danej maszyny. b. Chcemy zwrûciê szczegûlna uwagí. PaÒstwa na to,ze wszystkie czíúci i akcesoria dostarczane nie przez nasza firmí, nie podlegajπ naszej kontroli i nie sπ przez nas zalecane. c. Zastosowanie tych produktûw moøe prowadziê ze wzglídûw konstrukcyjnych i w aúciwoúci. PaÒstwa maszyny, do negatywnych zmian i uszkodzeò. Producent nie odpowiada za skutki wynikajπce z zastosowania nie oryginalnych czíúci i akcesoriûw. d. Samowolne przerûbki, jak rûwnieø zastosowanie przerobionych elementûw maszyny wykluczajπ odpowiedzialnoúê producenta za ewentualne szkody. Odstawienie na wolnym powietrzu P r z y d u ø s z y m przechowywaniu maszyny na wolnym powietrzu wyczyúciê t oczysko i zakonserwowaê smarem FETT Zimowanie - Przed zima wyczyúciê gruntownie maszyní - UstawiÊ os oní przeciwwietrzna - ZmieniÊ, wzglídnie uzupe niê olej w przek adniach - ZabezpieczyÊ nie malowane elementy przed korozja - WysmarowaÊ wszystkie punkty zgodnie z planem smarowania Wa ki przegubowe - Zobacz za πcznik Przy konserwacji naleøy zachowaê ostroønoúê! Zasadniczo obowiπzujπ zalecenia i wskazûwki umieszczone w tej instrukcji obs ugi Gdy brak jest specjalnych zaleceò dotyczπcych wa kûw przegubowych, obowiπzujπ wskazania producenta danego wa ka przegubowego zawarte w instrukcji do πczonej do tego wa ka. Urzπdzenie hydrauliczne Uwaga niebezpieczeòstwo skaleczenia i infekcji! P yn znajdujπcy sií pod wysokim ciúnieniem moøe wyprysnπê na skûrí. W takich przypadkach natychmiast skonsultowaê sií zlekarzem! WskazÛwki bezpieczeòstwa: * Przed ustawieniem, pracami naprawczymi i konserwatorskimi wy πczyê silnik * Nie dokonywaê øadnych prac pod maszynπ bez uprzedniego pewnego podparcia maszyny - Po pierwszych godzinach pracy dokríciê wszystkie úruby WskazÛwki dotyczπce napraw Zobacz wskazûwki zawarte w za πczniku Czyszczenie czíúci maszyny Uwaga! Nie stosowaê czyszczenia wysokociúnieniowego przy oøyskach i przewodach hydraulicznych. - Zagroøenie korozja! - Po czyszczeniu zakonserwowaê maszyní smarem zgodnie z planem smarowania i przeprowadziê k r Û t k a p r Û b Í pracy - Przy czyszczeniu z zastosowaniem zbyt wysokiego ciúnienia mogπ powstaê uszkodzenia lakieru Po pierwszych 10 godzinach i co kaøde 50 roboczogodzin - sprawdziê szczelnoúê urzπdzenia hydraulicznego i rur doprowadzajπcych oraz dokríciê úruby. Przed kaødym uruchomieniem - sprawdziê stan zuøycia wíøy hydraulicznych. Natychmiast wymieniê przetarte lub uszkodzone wíøe hydrauliczne. Wymieniane przewody musza odpowiadaê technicznym wymogom producenta. WÍøe ulegajπ naturalnemu zuøyciu. Czas uøytkowania nie powinien przekroczyê 5-6 lat. 0400_-Allgemeine-Wartung_BA

39 WA.39 KONSERWACJA Kontrola stanu oleju w belce koszπcej - Przy normalnym uøytkowaniu kosiarki, olej w belce koszπcej naleøy uzupe niaê raz w roku WskazÛwka: - WymianÍ oleju przeprowadzaê w temperaturze roboczej Olej w niskich temperaturach jest zbyt lepki. Gdy zostanie zbyt duøo starego oleju na ko ach zíbatych, wynik pomiaru moøe byê z y. 3. WykrÍciÊ úrubí wype nienia oleju (63) Pomiar stanu oleju dokonuje sií na otworze úruby wype nienia 1. PodnieúÊ jednπ stroní belki koszπcej (X1) i podeprzeê jπ. NOVACAT 266 F: X1 = 22,5 cm NOVACAT 7800: X1 = 22,5 cm Waøne! Podczas dokonywania pomiaru belka koszπca musi znajdowaê sií w pozycji poziomej - WykrÍciÊ úrubí wype nienia oleju (63) i dolaê oleju SAE 90 do poziomu úruby wype nienia NOVACAT 306 F: X1 = 38 cm NOVACAT 8600: X1 = 38 cm - Strona, po ktûrej znajduje sií úruba wype nienia oleju, pozostaje na ziemi. - Drugπ stroní belki podnieúê (X1) i podeprzeê 2. PozostawiÊ belkí koszπcπ w tej pozycji na ok. 15 minut - Czas ten jest potrzebny na zebranie sií oleju w dolnej czíúci belki 4. Kontrola stanu oleju NOVACAT 266 F / 7800: Poziom oleju jest w aúciwy, gdy siíga poziomu úruby 1) (OIL LEVEL). NOVACAT 306 F / 8600: odmierzyê odstíp do poziomu oleju Poziom oleju jest prawid owy, gdy siíga 12 mm úruby 1) - zbyt duøa iloúê oleju prowadzi do przegrzewania sií belki koszπcej - zbyt ma a iloúê oleju nie zapewnia prawid owego smarowania NOVACAT 266 F NOVACAT 7800 NOVACAT 306 F NOVACAT ) åruba wype nienia oleju (63) jest jednoczeúnie úrubπ poziomu (OIL LEVEL) WARTUNG_375)

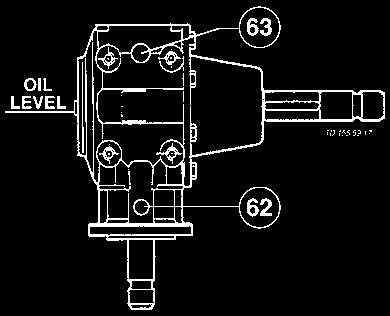

40 WA.40 KONSERWACJA Przek adnia kπtowa - wymieniê olej po pierwszych 50 roboczogodzinach. Przy normalnym uøytkowaniu olej naleøy uzupe niaê raz w roku (OIL LEVEL). - wymieniê olej nie pûüniej niø po 100 ha IloúÊ oleju: 0,8 litra SAE 90 Belka koszπca Wymiana oleju - po pierwszych 50 roboczogodzinach, jednak nie pûüniej niø po 100 ha. WskazÛwka - WymianÍ oleju przeprowadzaê w temperaturze roboczej Olej w niskich temperaturach jest zbyt lepki. Zbyt duøo starego oleju pozostaje na ko ach zíbatych, przez co przek adnia nie jest w aúciwie chroniona przed substancjami lotnymi. IloúÊ oleju: NOVACAT 266 F: 3 litra SAE 90 NOVACAT 7800: 3 litra SAE 90 NOVACAT 306 F: 3,5 litra SAE 90 NOVACAT 8600: 3,5 litra SAE 90 IloúÊ oleju: 1,0 litra SAE 90 - BelkÍ koszπcπ unieúê z prawej strony - wykríciê úrubí wypuszczania oleju (62) pozwalajπc wycieknπê staremu olejowi. Stary olej zabezpieczyê. NOVACAT 266 F / NOVACAT 7800 Uwaga! Montaø ostrzy Strza ka na ostrzu pokazuje kierunek obrotu - przed montaøem wyczyúciê powierzchnie przy úrubach z lakieru NOVACAT 306 F / NOVACAT WARTUNG_375)

41 KONSERWACJA Ustawienie czujnikûw UstawieÒ i kontroli naleøy dokonywaê w kaødym wypadku, gdy odstíp sensorûw jest najmniejszy. Przy tych czynnoúciach naleøy uwzglídniê luz montaøowy. OdstÍp 2mm Ustawienie pozycji transportowejpolnej (na uwrociach) NastÍpujπce wskazania dotyczπ obydwu kosiarek 1. ustawiê odstíp czujnikûw (2 mm) 2. tak wysoko unieúê w gûrí obydwie belki koszπce, aø si ownik hydrauliczny zsunie sií do wymiaru "1100 mm" 3. poluzowaê úrubí trzymajπcπ tarcze (10) 4. tarczí (10) przesunπê w otworze pod uønym aø jej brzeg znajdzie sií w bliskim sπsiedztwie czujnika (S1) 5. dokríciê úrubí mocujπca tarczí WARTUNG_

42 KONSERWACJA Przek adnia (G2) - zob. poprzedniπ stroní Przek adnia (G1) IloúÊ oleju: 3,8 litra SAE 90 Wymiana oleju: po kaødym sezonie naleøy dokonaê wymiany oleju, zob. tabelí úrodkûw konserwujπcych (III). WymieniÊ olej nie pûüniej niø po 100 h pracy kosiarkπ otwûr wlewowy (62) otwûr odp ywowy (63) Kontrola stanu oleju (OIL LEVEL) WARTUNG_

43 OBS UGA AWARYJNA Zak Ûcenia i pomoc w przypadku awarii instalacji elektrycznej * Przy zak Ûceniach w instalacji elektrycznej moøe byê uruchomiona awaryjna funkcja hydrauliczna - zastosowanie kosiarek w kombinacji wyklucza ten rodzaj pracy Analogicznie do powyøszego rozwiπzania moøna uruchomiê przycisk odnoúnego zaworu dla øπdanej funkcji.kaødorazowo podczas procesow podnoszenia, w πczania, opuszczania lub wy πczania zwrûciê uwagí na zachowanie odpowiedniego odstípu! Uwaga! Uruchomienie awaryjne musi byê przeprowadzone przez 2 osoby Prosimy uwaønie przeczytaê nastípujπce zalecenia, zanim zostanπ uruchomione funkcje hydrauliczne. Podczas przeprowadzania procesu wychylania w tym trybie, system hydrauliczny jest w relatywnie niestabilnym stanie. Z tego powodu naleøy zachowaê szczegûlnπ ostroønoúê. EL Podnoszenie belki koszπcej 1. od πczyê przewody elektryczne (EL) 2. úrubí (7) wkríciê maksymalnie 3. úrubí zaworu (8) wkríciê maksymalnie 4. nacisnπê odpowiedni przycisk-zawûr na bloku hydraulicznym 5. w przypadku traktorûw"load sensing": nacisnπê guzik ñzawûr ñls na bloku hydraulicznym - funkcja hydrauliczna zostaje uaktywniona 6. w przypadku traktorûw bez systemu"load sensing": zawûr (ST) na ciπgniku ustawiê na"heben" - funkcja hydrauliczna zostaje uaktywniona Waøne! Tak d ugo trzymaê zawûr sterujπcy (ST) w tej pozycji, aø úruba ñzawûr (8) zostanie ponownie wykrícona. Teraz dopiero zawûr sterujπcy (ST) ustawiê w pozycji 0. WykrÍcenie úruby-zaworu (8) stabilizuje po oøenie uniesionej w gûrí kosiarki. W przeciwnym wypadku moøe dojúê do wystπpienia wypadku, gdyø nie ustabilizowana kosiarka opadanie w dû. Opuszczenie w dû kosiarki 1. od πczyê przewody elektryczne (EL) 2. kontrola przy ciπgnikach z elektrycznym zaworem hydraulicznym: hydrauliczny bieg zwrotny musi byê wolny 3. úrubí - zawûr (8) powoli wkrícaê - funkcja hydrauliczna zostaje uruchomiona, kosiarka opada w dû Notbedienung_

44 OBS UGA AWARYJNA System hydrauliczny Funkcja Load sensing System zamkniety System otwarty Bez funkcji Y5 wykrícony Y5 wkrícony Notbedienung_

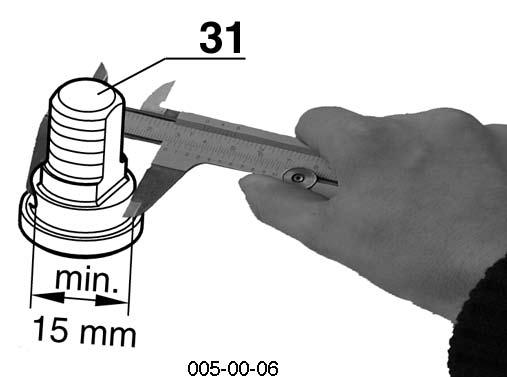

45 WA.45 KONTROLA ZUØYCIA UCHWYTÛW NOØY Uwaga! Zagroøenie wypadkiem przy zuøytych czíúciach roboczych CzÍúciami roboczymi sπ: - uchwyty ostrzy (30) - sworznie ostrzy (31) Zuøyte czíúci robocze nie mogπ byê uøywane. W przypadku uøywania zuøytych czíúci istnieje powaøne ryzyko powstania wypadku na skutek oderwanych i wyrzuconych z maszyny elementûw (np. ostrza od amki czíúci...) Kontroluj mocowanie ostrzy pod katem jego zuøycia i innych uszkodzeò: - przed kaødym uruchomieniem - czísto podczas pracy - natychmiast po najechaniu na sta a przeszkodí (np.kamien, kawa ek drewna, metal...) KolejnoúÊ czynnoúci przy przeglπdzie 1. demontaø noøy 2. usuniecie resztek paszy zielonej i zabrudzeò - wokû sworzni (31) UWAGA! Istnieje niebezpieczeòstwo powstania wypadku, gdy: - úrodkowa czeúê sworznia ostrza wykazuje zuøycie do 15 mm - stopieò zuøycia (30 a) siíga krawídzi otworu - dolna czeúê sworznia jest zuøyta (30 b) - osadzenie sworznia jest luüne Gdy stwierdzicie PaÒstwo te lub inne objawy zuøycia naleøy bezwzglídnie przerwaê koszenie. Zuøyte czíúci natychmiast zastπpiê nowymi oryginalnymi. Sworznie ostrzy i nakrítki przykrícaê z 120 Nm SICHTKONTROLLE (379)

46 WA.46 KONSERWACJA Uchwyt do szybkiej wymiany ostrzy Uwaga! Dla PaÒstwa bezpieczeòstwa Wymiana ostrzy (do roku produkcji 2003) 1. Dzwignie (H) wprowadziê w pozycji pionowej miedzy ostrze i uchwyt (30) - Systematycznie kontrolowaê ostrza i ich mocowanie! - ostrza na dysku tnπcym musza byê zuøywane rûwnomiernie Jeøeli zuøycie jest nierûwnomierne naleøy je wymieniê na nowe. Wymiany dokonywaê parami. - wykrzywione bπdü uszkodzone ostrza nie mogπ byê dalej uøywane - Wykrzywiony, uszkodzony i/lub zuøyty uchwyt ostrza (30) nie moøe byê dalej uøywany. Kontrola mocowania ostrzy - normalna kontrola co 50 godzin - czístsze kontrole przy koszeniu na kamienistej lace bπdü przy ciíøkich warunkach polowych - natychmiastowa kontrola po najechaniu na sta a przeszkodí (np. kamieò, kawa ek drewna,...) Przeprowadzanie kontroli - tak, jak jest to opisane w rozdziale,,wymiana ostrzy,, Uwaga! Nie uøywaê uszkodzonych, zniekszta conych, mocno zuøytych czíúci konstrukcyjnych 2. Przy pomoc dzwigni (H) odchyliê w dû ruchomy uchwyt (30) 3. Wyciagnac ostrze (M) 4. UsunπÊ resztki koszonego materia u i zabrudzenia - wokû sworznia (31) i we wnítrzu otworu (32) 5. Kontrola - sworzni ostrzy (31) po katem uszkodzeò, zuøycia i stabilnoúci mocowania - uchwytu (30) pod katem uszkodzeò, zmiany po oøenia i stabilnoúci mocowania - otworu (32) pod katem uszkodzeò - boczne powierzchnie nie mogπ wykazywaê øadnych zdeformowaò 6. ZamontowaÊ nûø i wyciπgnπê düwignií (H). * DüwigniÍ (H) umocowaê w specjalnie do tego przeznaczonym uchwycie KLINGEN_

47 KONSERWACJA Wymiana ostrzy (+rok prod. 2004) 1. WsunπÊ do oporu w dysk z lewej lub prawej strony düwignií (H), poz. A 2. DüwigniÍ odchyliê z pozycji "A" do pozycji "B" i uchwyt (30) przesunπê dû Pos. A - otworu (32) pod katem uszkodzeò - boczne powierzchnie nie mogπ wykazywaê øadnych zdeformowaò 6. Montaø ostrzy Pos. B 3. Wyciagnac ostrze (M) 4. UsunπÊ resztki koszonego materia u i zabrudzenia - wokû sworznia (31) i we wnítrzu otworu (32) 5. Kontrola - sworzni ostrzy (31) po katem uszkodzeò, zuøycia i stabilnoúci mocowania - uchwytu (30) pod katem uszkodzeò, zmiany po oøenia i stabilnoúci mocowania 7. Kontrola! SprawdziÊ, czy ostrze (M) jest w aúciwie osadzone miídzy sworzniami ostrza (31) i uchwytem (30) (zobacz rysunek). 8. DüwigniÍ (H) ponownie wychyliê do pozycji "A" i wyciπgnπê Przechowywanie düwigni - po uøyciu düwignií w oøyê w specjalnie do tego przeznaczone uchwyty, zabezpieczyê - zobacz na rysunkach Nova Alpin 226/266 Nova Alpin 226/266 triangle accord Nova Cat 225/ 265 / 305 / 350 / 400 Nova Cat 266F / 306F Nova Disc HEBEL-SCHNELLW (379)

48 DANE TECHNICZNE Dane techniczne Opis NOVACAT 8600 (Type 384) NOVACAT 8600 Collector (Type 3841) 3-pkt zacze (PrzÛd/ty ) Kat II / III Kat II / III IloúÊ dyskûw 2 x 7 2 x 7 IloúÊ ostrzy na dysku 2 2 Zapotrzebowanie mocy [kw/ps] 100 / / 150 WydajnoúÊ [ha/h] 10,0 10,0 Obroty WOM [U/min -1 ] Zabezp przeciπø walka (3x) [Nm] CiÍøar 1) Kombinacja 2 - maszyny podstawowej [kg] - z "Extra dry" [kg] - z "Collector" [kg] CiÍøar 1) Kombinacja 3 - maszyny podstawowej [kg] - z "Extra dry" [kg] - z "Collector" [kg] Poziom ha asu [db(a)] ,6 93,6 Wszystkie dane niezobowiazujace Wymagane przy πcza - Przy πcze hydrauliczne - zob. rozdzia,,montaø na ciπgniku,, Ciúnienie robocze min.: 140 bar Ciúnienie robocze max.: 200 bar - 7-wtykowe przy πcze dla urzπdzeò oúwietleniowych (12 Volt) - 3-wtykowe przy πcze dla obs ugi elektrohydraulicznej (12 volt) Techn-Daten_ ) ciíøar: moøliwe odchylenia w zaleønoúci od wyposaøenie maszyny

49 DANE TECHNICZNE A. Pöttinger Maschinenfabrik Ges. m. b. H. A-4710 Grieskirchen Oberösterreich Modell Type Ges.Gew Masch.Nr. Umiejscowienie tabliczki znamionowej Numer fabryczny (Masch.Nr. / Fzg.Ident.Nr.) maszyny znajduje sií na przedstawionej obok Tabliczce znamionowej oraz jest nabity na ramie maszyny. Przypadki gwarancyjne oraz zapytania nie bídπ rozpatrywane bez podania numeru fabrycznego. Prosimy o zapisania numeru fabrycznego PaÒstwa maszyny we wskazanym miejscu Instrukcji, zaraz po jej otrzymaniu. Wykorzystanie kosiarki zgodnie z jej przeznaczeniem Kosiarki NOVACAT 8600 (typ PSM 384) NOVACAT 8600 Collector (typ PSM 3841) sπ przeznaczone wy πcznie do normalnego zastosowania w pracach rolniczych. - do koszenia lak i krûtkoüdüb owych roúlin paszowych Kaøde inne zastosowanie kosiarki jest nie zgodne z jej przeznaczeniem. W takich przypadkach producent nie ponosi odpowiedzialnoúci za ewentualne szkody. Ryzyko obciπøa wy πcznie uøytkownika. - Do w aúciwego uøytkowania maszyny naleøy rûwnieø stosowanie wskazanych przez producenta zabiegûw konserwacyjnych oraz utrzymanie kosiarki w dobrym stanie technicznym Techn-Daten_

50 ZA CZNIK -Anhang Titelblatt _BA-Allgemein

51 Orygina jest nie do podrobienia... Dalej zajedziesz na oryginalnych czíúciach firmy Poettinger * JakoúÊ i precyzja - bezpieczeòstwo pracy * NiezawodnoúÊ funkcjonowania * Duøa øywotnoúê - ekonomika * Gwarantowany serwis ze strony dealera firmy Poettinger Stoicie PaÒstwo przed wyborem:,,orygina,, czy,,podrûbka,,? Na podjície tej decyzji czísto ma wp yw cena. PamiÍtajcie jednak, øe tani zakup moøe czísto okazaê sií bardzo drogi. Dlatego pamiítajcie znakiem koniczynki! przy zakupie o oryginalnych czíúciach ze -Anhang Titelblatt _BA-Allgemein

52 WSKAZ WKI BEZPIECZE STWA ZA CZNIK-A WskazÛwki dla bezpiecznej pracy W tej instrukcji obs ugi wszystkie miejsca poruszajπce sprawy bezpieczeòstwa sπ oznaczone tym znakiem 1.) Uøytkowanie zgodne z przepisami a.) Zobacz dane techniczne b.) Do zastosowania przepisûw naleøy rûwnieø postípowanie zgodnie ze wskazûwkami producenta zamieszczonymi w warunkach konserwacji i utrzymania naleøytego stanu technicznego. 2.) CzÍúci zamienne a.) Oryginalne czíúci zamienne i akcesoria sπ specjalnie skonstruowane do tych maszyn. b.) Chcemy wyraünie zaznaczyê, øe czíúci i akcesoria dostarczone nie przez nas, nie sπ przez nas sprawdzane i nie zalecamy ich uøywania. 6.) Zakaz zabierania osûb a. Przewoøenie osûb na maszynie jest niedozwolone. b. Maszyne mozna transportowac po drogach publicznych wylacznie w opisanej pozycji. 7.) Charakterystyka jazdy z urzπdzeniami nabudowanymi a. Pojazd ciπgnπcy jest obciπøony z przodu lub od ty u odpowiednim balastem, øeby zapewniê w aúciwe kierowanie i hamowanie (min. 20% ciíøaru pustego pojazdu na przednia os). b. Jezdnia i nabudowana maszyna wp ywajπ na charakter jazdy. SposÛb jazdy naleøy dostosowaê do warunkûw terenowych oraz rodzaju gleby. c. UwzglÍdniÊ podczas jazdy na zakrície z z a c z e p i o n y m pojazdem szeroki wysiíg i masí wyporu urzπdzenia d. UwzglÍdniÊ podczas Kg 20% jazdy na zakrície z zaczepiona lub p o z a w i e s z o n π maszynπ szeroki wysiíg i masí wyporu urzπdzenia c.) Uøywanie tych produktûw moøe pociπgaê za sobπ w okolicznoúciach okreúlonych w aúciwoúci PaÒstwa maszyny, negatywne skutki. Producent nie ponosi øadnej odpowiedzialnoúci za powsta e szkody w wyniku stosowania nieoryginalnych czíúci zamiennych i akcesoriûw. d.) Za samowolne przerûbki i zmiany w budowie i czíúciach maszyny producent nie odpowiada. 3.) Urzπdzenia ochronne Wszelkie urzπdzenia ochronne musza byê zainstalowane na maszynie i utrzymywane w naleøytym stanie technicznym. Wymaga sií wymiany po okreúlonym czasie uøytkowania uszkodzonych pokryw ochronnych. 4.) Prze uruchomieniem a. Przed uruchomieniem uøytkownik powinien zaznajomiê sií z wszystkimi urzπdzeniami uruchamiajπcymi, jak rûwnieø ich funkcjonowaniem Podczas pracy jest juø za pûüno! b. Przed kaødym uruchomieniem urzπdzenia sprawdziê sprawnoúê dzia ania i zabezpieczeò 5.) Azbest Okreúlone, dokupione czíúci maszyny mogπ z przyczyny wymogûw technicznych zawieraê azbest. ZwrÛciÊ uwagí na metkí. 8.) OgÛlnie a. Przed zaczepieniem maszyny na trzypunktowy wieszak zawieszenia ustawiê düwignie w takiej pozycji, ktûra wyklucza niespodziewane podniesienie lub obniøenie. b. Przy sprzíganiu maszyny z ciπgnikiem powstaje ryzyko skaleczenia! c. W obríbie wieszaka zawieszenia istnieje niebezpieczeòstwo okaleczenia przez sprasowanie i obciície. d. Nie wchodziê miedzy ciπgnik i maszyní podczas uruchamiania zewnítrznej obs ugi trzypunktowego zawieszenia. e. Montaøu i demontaøu wa ka przegubowego dokonywaê tylko przy wy πczonym silniku f. Podczas jazdy po drodze z podniesiona maszyna dzwignia obs ugi musi byê zablokowana w dolnym po oøeniu g. Przed opuszczeniem ciπgnika maszyní ustawiê na ziemi ñ wyciπgnπê kluczyk h. Nikt nie moøe przebywaê pomiídzy ciπgnikiem i. maszyna, aø do czasu zabezpieczenia maszyny przed stoczeniem sií przez zaciπgniecie hamulca lub pod oøenie k ody. j. Przy wszelkich pracach konserwatorskich, naprawczych i przebudowy, silnik musi byê wy πczony a wa napídu roz πczony. 9.) Czyszczenie maszyny Nie czyúciê pod wysokim ciúnieniem oøysk i elementûw hydrauliki. 9400_-Anhang A_Sicherheit - A 1 -

53 Za πcznik ñ B WA EK PRZEGUBOWY Wa ek przegubowy Uwaga! ProszÍ stosowaê wy πcznie wa ki dostarczane przez nasza fabrykí. W przypadku stosowania innych wa kûw nie bídπ rozpatrywane øadne przypadki gwarancji. Dopasowanie wa ka przegubowego W aúciwa d ugoúê stwierdza sií przez rûwnoleg e ustawienie obydwu po Ûwek wa kûw przegubowych Proces wyznaczania d ugoúci - W celu dopasowania d ugoúci po Ûwki wa ka w najkrûtszej pozycji roboczej ustawiê wa ki rûnolegle i zaznaczyê d ugoúê. Uwaga * UwzglÍdniÊ max. d ugoúê roboczπ (L1) - dπz Ê do mo liwie najwiêkszego pokrycia rury (min. 1 / 2 X) * skrûciê rûwnomiernie rurí ochronna na zew. i w wew. * W πczyê zabezpieczenie przeciwprzeciπøeniowe (2) * Przed kaødym uruchomieniem wa ka sprawdziê, czy przy πcza sπ dobrze pod πczone 1) Funkcjonowanie sprzíg a zapadkowego SprzÍg o zapadkowe jest sprzíg em przeciπøeniowym, ktûre podczas przeciπøenia w πcza moment obrotowy na "zero" Roz πczone sprzíg o pozwala sií za πczyê przez roz πczenie napídu WOM. WstÍpna liczba obrotûw sprzíg a wynosi poniøej 200 obr/min. Uwaga! SprzÍg o zapadkowe wa ka przegubowego nie jest "wskaünikiem wype nienia".jest rzeczywistym zabezpieczeniem przeciw przeciπøeniom, ktûre chroni PaÒstwa pojazd przed uszkodzeniami. DziÍki uwaønej jeüdzie uniknπ PaÒstwo zbyt czístego uruchamiania sprzíg a, a tym samych zapobiegnπ PaÒstwo przedwczesnemu zuøyciu maszyny 2) Przegub szerokokπtny: Max odchylenie w po oøeniu rob i spoczynkowym 70. 3) Przegub zwyk y. Max odchylenie w pozycji spoczynkowej 90. Max odchylenie w pozycji roboczej 35. Konserwacja Natychmiast wymieniê uszkodzone os ony - Przed kaødym uruchomieniem i co kaøde 8 roboczogodzin smarowaê wysokiej jakoúci smarem punkty smarowania - Przed kaødym d ugotrwa ym spoczynkiem wyczyúciê i nasmarowaê wa ek przegubowy - Zima nasmarowaê obudowí walka smarem, aby uniknπ zamroøenia. (A=co roku) aòcuch bezpieczeòstwa * zabezpieczyê os oní wa ka aòcuchem. ZwrÛciÊ uwagí na obszar wychylenia wa ka 8 h FETT WskazÛwki dotyczπce pracy Podczas pracy nie moøe byê przekroczona dopuszczalna liczba obrotûw WOM. - Po roz πczeniu WOM pod πczone urzπdzenie moøe jeszcze przez krûtki czas znajdowaê sií w ruchu. Dopiero gdy nastπpi ca kowite zatrzymanie, wolno przystπpiê do prac. - Podczas przechowywania maszyny wa ek przegubowy musi byê zmagazynowany zgodnie z wytycznymi, wzglídnie zabezpieczony a Ò c u c h e m ( n i e wykorzystywaê aòcucha bezpieczeòstwa (H) do zawieszania walka) ï Waøne przy walkach ze sprzíg em ciernym Przed pierwszym uruchomieniem i po d ugim spoczynku sprawdziê sprzíg o cierne (9) podczas pracy a) okreúliê wymiar "L" na spríøynie przy K90, K90/4 i K94/1 wzglídnie na úrubie ustawienia przy K92E i K92/4E b) poluzowaê úruby, przez co nastπpi odciπøenie traczy ciernej. PrzekrÍciÊ sprzíg o c) úruby ustawiê na wymiar "L" Moøna ponownie uruchomiê sprzíg o K90,K90/4,K94/1 L K92E,K92/4E L 0000_-GELENKWELLE_BA-ALLG - B 1 -

54 FETT D Schmierplan CZ MazacÌ pl n Plan smarowania 8 h alle 8 Betriebsstunden 20 h alle 20 Betriebsstunden 40 F alle 40 Fuhren 80 F alle 80 Fuhren 1 J 1 x jährlich 100 ha alle 100 Hektar FETT FETT = Anzahl der Schmiernippel (IV) Siehe Anhang "Betriebsstoffe" Liter Liter * Variante Siehe Anleitung des Herstellers 8 h každých 8 hodin 20 h každých 20 hodin 40 F každých 40 vozů 80 F každých 80 vozů 1 J 1 x ročně 100 ha po 100 ha GRES TUK = Počet mazacích hlaviček (IV) Viz kapitola Mazací prostředky vydání Litre litru * Varianta viz. příručka výrobce 8 h smarowaê co 8 roboczogodzin 20 h smarowaê co 20 roboczogodzin 40 F smarowaê co 40 przejazdûw 80 F smarowaê co 80 przejazdûw 1 J smarowaê raz w roku 100 ha smarowaê co 100 ha FETT smar = iczba punktûw smarowania (IV) Litre litr * Wariant Zobacz instrukcjí obs ugi producenta GR Πρόγραμμαλίπανσης H Kenési terv SLO Načrt mazan ja 8 h κάθε 8 ώρες λειτουργίας 20 h κάθε 20 ώρες λειτουργίας 40 F κάθε 40 χρήσεις 80 F κάθε 80 χρήσεις 1 J 1 x ετησίως 100 ha κάθε 100 εκτάρια ΓΡΑΣΟ ΓΡΑΣΟ = Αριθμός των θηλών λίπανσης (IV) Βλέπε Παράρτημα Καύσιμα Λίτρα Λίτρα * Έκδοση Βλέπε Οδηγίες του Κατασκευαστή 8 h Minden 8 üzemóra után 20 h Minden 20 üzemóra után 40 F Minden 40 menet után 80 F Minden 80 menet után 1 J 1 x évente 100 ha Minden 100 hektár után FETT ZSÍR = A zsírzógombok száma (IV) Lásd az üzemi anyagok c. fejezetet Litre Litre * Változat Násd a gyártó leírásat! 8 h po 8 obratovalnih urah 20 h po 20 obratovalnih urah 40 F po 40 vožnjah 80 F po 80 vožnjah 1 J 1 x letno 100 ha po 100 hektarjih FETT maščoba = število mazalk (IV) glej dodatek»delovni materiali«liter liter * varianta glej navodila proizvajalca UA Графік змащування 8h кожні 8 годин роботи 20h кожні 20 годин роботи 40 F кожні 40 поїздок 80 F кожні 80 поїздок 1 J 1 x на рік 100 hа кожні 100 гектарів GRES Мастило = Кількість мастильних ніпелів (IV) Дивіться додаток "gпаливомастильні матеріалиu" Litre Літр * Варіанти Д и в і т ь с я виробника і н с т р у к ц і ю RUS Схема смазки 8 h чеpез каждые 8 часов pаботы 20 h чеpез каждые 20 часов pаботы 40 F чеpез каждые 40 подвод 80 F чеpез каждые 80 подвод 1 J 1 pаз в год 100 ha чеpез каждые 100 га GRES СМАЗКА / OIL МАСЛО = количество смазочных ниппелей (IV) С м. п p и л о ж е н и е «Эксплуатационные матеpиалы» Litre л и т p ( к о л и ч е с т в о в о м а с л а, жидкость,...) * Ваpиант Смотpи pуководство изготовителя TR Yağlama planı 8 h her 8 kullanım saatinde bir 20 h her 20 kullanım saatinde bir 40 F her 40 taksitte bir 80 F her 80 taksitte bir 1 J yılda 1 defa 100 ha her 100 hektarda bir YAĞ YAĞ = Yağlama memelerinin sayısı (IV) Bakınız Ek Yakıtlar Litre Litre * Çeşit Bakınız üreticinin talimatları 9900-UA LEGENDE-SCHMIER / BA/EL ALLG / BETRIEBSSTOFFVORSCHRIFT

55 FETT 0600-SCHMIERAN_

56 FETT 0600-SCHMIERAN_

57 Wydanie Edition 1997 Wydajnoúc i øywotnoúê maszyny sπ uzaleønione od starannej konserwacji i zastosowania dobrych úrodkûw konserwujπcych. Nasz wykaz úrodkûw do konserwacji ma za zadanie u atwiê PaÒstwu w aúciwy wybûr. Na planie smarowania kaødy úrodek jest oznaczony symbolem (np."iii") Na podstawie oznaczenia moøna wybraê odpowiedniej jakoúci w aúciwy produkt uznanej firmy. Firmy wymienione na liúciestanowiπ wy acznie przyk ad. Olej przek adniowy zgodnie z instrukcjπ obs ugi- naleøy min raz w roku wymieniaê. - wykríciê úrubí wylewu, spuúciê stary olej i go odpowiednio zabezpieczyê. Przed odstawieniem maszyny (zimowanie) dokonac wymiany oleju i wysmarowaê wszystkie punkty smarowania. Nie lakierowane czíúci metalowe (wa ki przegubowe, itd.) zabezpieczyê przed korozjπ jednym ze úrodkûw oznaczonych w tabeli przez Oznaczenie úrodka konserwujacego (II) F E T T I II III IV V (IV) VI VII Ö L Wymagana jakoúê srodka Olej hydrauliczny HLP DIN Teil 2 Olej silnikowy SAE 30 zgodnie z API CD/SF Olej przek adniowyl SAE 90 ewent. SAE 85 W 140 zgodnie z API- GL 4 lub API-GL 5 Li-smar(DIN KP 2K) Olej przek ad. p ynny (DIN :GOH Komplexfett (Din : KP 1R) Olej przek adniowy SAE 90 ewent. 85 W-140 zgodnie z API- GL 5

58 AGIP ARAL AVIA BAYWA BP F E T T III IV (IV) V VI VII Ö L Firmy CASTROL ELAN ELF ESSO EVVA FINA FUCHS GENOL MOBIL RHG SHELL TOTAL VALVOLINE VEEDOL WINTERSHALL I (II) II OSO 32/46/68 ARNICA 22/46 MOTOROIL HD 30 SIGMA MULTI 15W-40 SUPER TRACTOROIL UNI- VERS. 15W-30 ROTRA HY 80W-90/85W-140 ROTRA MP 80W-90/85W-140 GR MU 2 GR SLL GR LFO - ROTRA MP 80W-90 ROTRA MP 85W-140 VITAM GF 32/46/68 VITAM HF 32/46 SUPER KOWAL 30 MULTI TUR- BORAL SUPER TRAKTORAL 15W-30 OLEJ PRZEK ADNIOW EP 90 OLEJ PRZEK ADNIOW HYP 85W-90 ARALUB HL 2 ARALUB FDP 00 ARALUB FK 2 OLEJ PRZEK ADNIOW HYP 90 AVILUB RL 32/46 AVILUB VG 32/46 MOTOROIL HD 30 MULTIGRADE HDC 15W-40 TRACTAVIA HF SUPER 10 W-30 OLEJ PRZEK ADNIOW MZ 90 M MULTIHYP 85W-140 AVIA MEHRZWECKFETT AVIA ABSCHMIERFETT AVIA GETRIEBEFLIESSFETT AVIALUB SPEZIALFETT LD OLEJ PRZEK ADNIOW HYP 90 EP MULTIHYP 85W-140 EP SMAR P YNNY HLP 32/46/68 SUPER 2000 CD-MC * HYDRA HYDR. FLUID * SMAR P YNNY MC 530 ** AN- TOHYD 40 *** SUPER 2000 CD-MC SUPER 2000 CD HD SUPERIOR 20 W-30 HD SUPERIOR SAE 30 SUPER 8090 MC HYPOID 80W-90 HYPOID 85W-140 MULTIFETT 2 SPEZIALFETT FLM GETRIEBEFLIESSFETT NLGI 0 RENOLIT DURAEX EP 00 NLGI 00 RENBOEX EP 1 HYPOID 85W-140 ENERGOL SHF 32/46/68 VISCO 2000 ENERGOL HD 30 VANELLUS M 30 HYSPIN AWS 32/46/68 HYSPIN AWH 32/46 RX SUPER DIESEL 15W-40 POWERTRANS GEAR OIL 90 EP HYPOGEAR 90 EP EPX 80W-90 HYPOY C 80W-140 ENERGREASE LS-EP 2 FLIESSFETT NO ENERGREASE HTO OLEX PR 9142 HYPOGEAR 90 EP HYPOGEAR 85W-140 EP CASTROLGREASE LM IMPERVIA MMO CASTROLGREASE LMX EPX 80W-90 HYPOY C 80W-140 HLP 32/46/68 HLP-M M32/M46 OLEJ SILNIKOWY 100 MS SAE 30 OLEJ SILNIKOWY 104 CM 15W40 AUSTROTRAC 15W-30 OLEJ PRZEK ADNIOW MP 85W-90 OLEJ PRZEK ADNIOW B 85W-90 OLEJ PRZEK ADNIOW C85W-90 LORENA 46 LITORA 27 RHENOX 34 OLEJ PRZEK ADNIOW B 85W-90 OLEJ PRZEK ADNIOW C 85W-140 OLNA 32/46/68 HYDRELF 46/68 PERFORMANCE 2 B SAE TOURS 20W-30 TRAC- TORELF ST 15W-30 TRANSELF TYP B 90 85W-140 TRANSELF EP 90 85W-140 EPEXA 2 ROLEXA 2 MULTI 2 GA O EP POLY G O MULTIMOTIVE 1 TRANSELF TYP B 90 85W-140 TRANSELF TYP BLS 80 W-90 NUTO H 32/46/68 NUTO HP 32/46/68 US OLEJ SILNIKOWY 20W-30 UNIFARM 15W-30 GEAROIL GP 80W-90 GEA- ROIL GP 85W-140 MULTI PURPOSE GREASE H FIBRAX EP 370 NEBULA EP 1 GP GREASE GEAR OIL GX 80W-90 GEAR OIL GX 85W-140 ENAK HLP 32/46/68 ENAK MULTI 46/68 SUPER EVVAROL HD/B SAE 30 UNIVERSAL TRACTOROIL SUPER HYDRAN 32/46/68 DELTA US SAE 30 SUPER UNIVERSAL OIL HYPOID GA 90 HYPOID GB 90 PONTONIC N 85W-90 PONTO- NIC MP 85W-90 85W-140 SUPER UNIVERSAL OIL HOCHDRUCKFETT LT/SC 280 SMAR PRZEK ADNIOW MO 370 EVVA CA 300 HYPOID GB 90 MARSON EP L 2 NATRAN 00 MARSON AX 2 PONTONIC MP 85W-140 TITAN HYDRAMOT 1030 MC* RENOGEAR HYDRA * RENOLIN MR 1025 MC ** ANTOHYD 40 *** HYDRAULIKÖL HLP/32/46/68 HYDRAMOT 1030 MJC * HYDRAULIKÖL 520 ** ANTOHYD 40 *** DTE 22/24/25 DTE 13/15 RENOLIN B 10/15/20 RENO- LIN B 32 HVI/46HVI TITAN HYDRAMOT 1O3O MC TITAN UNIVERSAL HD MULT TC HYDRAMOT 15W-30 HYDRA- MOT 1030 MC HD 20W-20 DELVAC 1230 SUPER UNIVERSAL 15W-30 EXTRA HD 30 SUPER HD 20 W-30 RENOGEAR SUPER 8090 MC RENEP SUPER 8090 MC RENOGEAR HYPOID 85 W-140 RENOGEAR HYPOID 90 OLEJ PRZEK ADNIOW MP 90 HYPOID EW 90, 80W-90 HYPOID 85W-140 MOBILUBE GX 90 MOBILUBE HD 90 MOBILUBE HD 85W-140 MEHRZWECKGETRIEBEÖL SAE90 HYPOID EW 90 RENOLIT MP RENOLIT FLM 2 RENOLIT ADHESIV 2 MEHRZWECKFETT SPEZIALFETT GLM RENOSOD GFO 35 GETRIEBEFLIESSFETT ANTOGEL 00N RENOEX EP 1 RENOGEAR SUPER 8090 MC RENEP SUPER 8090 MC RENOGEAR HYPOID 85W-140 RENOGEAR HYPOID 90 RENOEX EP 1 HYPOID EW 90, 80W-90 HYPO- ID 85W-140 MOBILGREASE MP MOBILUX EP 004 MOBILEX 47 MOBILUBE HD 90 MOBILUBE HD 85W-140 GRASA UNIVERSAL RENOLIT MP DURAEX EP RENOSOD GFO 35 RENOEX EP 1 HYPOID EW 90 TELLUS S32/S 46/S68 TEL- LUS T 32/T46 AGROMA 15W-30 ROTELLA X 30 RIMULA X 15W-40 SPIRAX 90 EP SPIRAX HD 90 SPIRAX HD 85/140 RETINAX A ALVANIA EP 2 SPEZ. GETRIEBEFETT H SIMMNIA GREASE O AEROSHELL GREASE 22 DOLIUM GREASE R SPIRAX HD 90 SPIRAX HD 85W-140 AZOLLA ZS 32, 46, 68 EQUI- VIS ZS 32, 46, 68 RUBIA H 30 MULTAGRI TM 15W-20 TOTAL EP 85W-90 TOTAL EP B 85W-90 MULTIS EP 2 MULTIS EP 200 MULTIS HT 1 TOTAL EP B 85W-90 ULTRAMAX 32/46/68 VAL- VOTRAC SUPER 10 W-30 HC * HVI ULTRAMAX 32 ** ULTRAANT 40 *** SUPER HPO SAE 30 TOPF- LITE XRC 15W-40 SUPER- TRACTOROIL UNIVERSAL 15W-30 TRANS GEAR OIL X-18 HP GEAR OIL X-18 MD MULTILUBE EP 2 VALVOEX EP 2 RENOLIT LZR 000 DURAEX EP 00 DURAEX EP 1 HP GEAR OIL X-18 MD 80W- 85W-90 HP GEAR OIL X-18 MD ANDARIN 32/46/68 HD US SAE 30 MULTIGRADE SAE 80/90 MULTIGEAR B 90 MULTIGEAR C SAE 85W-140 WIOLAN HS (HG) 32/46/68, HVG 46 **, HR 32/46 *** HYDROFLUID * MULTI-REKORD 15W-40 PRIMANOL REKORD 30 HYPOID 80W-90, 85W-140 Mehrzweckgetriebeöl 80W-90 MULTIPURPOSE - MULTIGEAR B 90 MULTI C SAE 85W-140 WIOLUB LFP 2 WIOLUB GFW WIOLUB AFK 2 OLEJ PRZEK ADNIOW HYPOID 80W-90, 85W UWAGI * W po aczeniu z m o k r y m i h a m u l c a m i jest wymagana m i Í d z y n a r o dowa specyfikac ja J 20 A, ** Olej hydraulicz ny HLP-(D) + HV *** Olej hydraulicz ny na bazie olei roslinnych HLP + HV podlega r o z k a d o w i b i o l o g i c z n emu, stπd jest nieszkodli wy dla srodowiska natualnego r, -

59 SERWISE - POWER CONTROL Plan hydraulika Wyjaúnienie: Y1 zawûr na prawej kosiarce Y2 zawûr na kosiarce úrodkowej Y3 zawûr na kosiarce lewej Y4 / Y5 Load Sensing Y6 Odciπøenie hydrauliczne prawe Y7 / Y8 Kosiarka przednia Y9 Y10 Y11 Y14 Y15 Odciπøenie hydrauliczne lewe Taúma poprzeczna lewa Taúma poprzeczna prawa Pokrywa bezpieczeòstwa lewa Pokrywa bezpieczeòstwa prawa SERVICE-POWER-CONTROL_

60 SERWISE - POWER CONTROL AN POD CZENIA WskazÛwka! Wszystkie kolory kabli widoczne z zewnπtrz Kod koloru: bl Niebieski br Brπzowy gn Zielony gnge Zielony/øÛ ty gr Szary rt Czerwony sw Czarny ws Bia y Wyjaúnienie: JR-Kabel: Kalkulator roboczy ñ kabel JR-Verb: Kalkulator roboczy ñ kabel πczπcy 1A W πcznik ñ ramie lewe 1B W πcznik ñ ramie prawe 2 Czujnik ñ kosiarka z prawej strony 3 Czujnik ñ kosiarka z lewej strony 4 Czujnik ñ kosiarka po úrodku 5 Czujnik ñ obroty spulchniacza z prawej strony 7 Czujnik ñ obroty spulchniacza z lewej strony 8 Czujnik ñ obroty WOM Y1 -Y4 zobacz plan hydraulika SERVICE-POWER-CONTROL_
