1 LELY WELGER RP 415 / 445 RP (Uzupełnienie do ) Plan smarowania (Update )

2 1.1 RP 415: Plan smarowania 3 tygodnie po pierwszym uruchomieniu Po 500 belach (lub codziennie) 1 Wał przegubowy 2 Autom. mechanizm smarowania łańcuchów B prawa strona maszyny 5 Hak blokady 6 Rolka blokady 7 Rotor transportujący 8 Koła podporowe podbieracza* 20 Rozdzielacz smaru (smarowanie walców) lewa strona maszyny 28 Rozdzielacz smaru (przegub między wahaczem pasa a klapą tylną) 29 Smarowanie walców (3 walce) prawa strona maszyny 2 LELY WELGER RP 415 RP 445

3 Po 3000 bel PRZED przestojem maszyny trwającym ponad 6 tygodni PO przestoju maszyny trwającym ponad 6 tygodni 24 Przegub między wahaczem pasa a siłownikiem hydraulicznym Raz w roku na koniec sezonu (w szczególnych warunkach pracy także raz w tygodniu) 9 Przekładnia główna C / 2,3 l. Przy zmianie oleju: sprawdzić poziom prętowym wskaźnikiem poziomu oleju lub poprzez otwór przelewowy 10 Ruchome części zespołu wiązania siatką lub zespołu wiązania sznurkiem 11 Siłownik hydrauliczny przy blokadzie klapy tylnej D zapewnić lekki chód 12 Grzechotka gwiazdowa w napędzie podbieracza lewa strona maszyny 13 Otwory prowadzące sznurek* A lekko nasmarować miejsca wycierania 16 Łożysko podbieracza Dotyczy tylko podbieracza bez sterowania: patrz lista części zamiennych "RP 415/445", strona C21. Lewa i prawa smarowniczka są widoczne dopiero po zdjęciu osłon bocznych. Co roku 15 Dźwignia hamulca* LELY WELGER RP 415 RP 445 3

4 1.2 RP 415: Punkty smarowania Rys. 1 Nazwa handlowa, np. A Smar stały uniwersalny Fuchs Renolit FEP 2 Bechem High-Lub LM 2 EP BP Energrease LS-EP2 Elf Epexa 2 Esso Beacon EP 2 B Smarowanie łańcuchów Olej smarowy odpowiadający ISO VG 68 ISO VG 220 (nie gęstniejący) C Olej przekładniowy SAE 85W-90 API GL-5 D Olej maszynowy E Smar stały uniwersalny Gleitmo 810 F Smar stały uniwersalny smar stały uniwersalny odpowiadający NLGI-Klasa 2, z dodatkiem wysoko ciśnieniowym, bez ciał stałych Tabela 1: Specyfikacja środków smarnych 4 LELY WELGER RP 415 RP 445

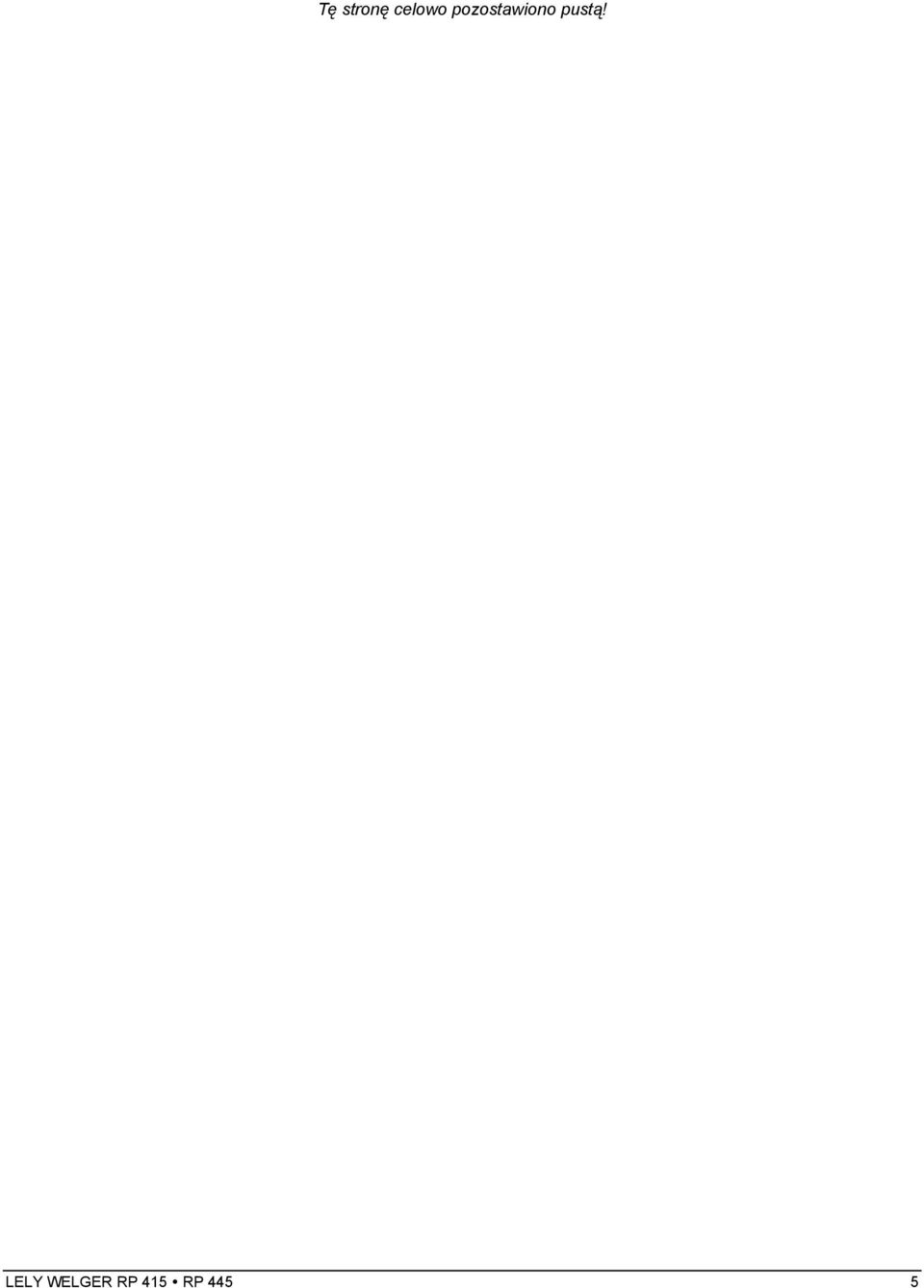

5 Tę stronę celowo pozostawiono pustą! LELY WELGER RP 415 RP 445 5

6 1.3 RP 445: Plan smarowania 3 tygodnie po pierwszym uruchomieniu 14 Dotyczy tylko maszyn z zespołem tnącym XtraCut 17 i XtraCut 25: Smarowanie dźwigni noży 3 tygodnie po pierwszym uruchomieniu, następnie 1 raz na sezon Po 500 belach (lub codziennie) 1 Wał przegubowy 2 Autom. mechanizm smarowania łańcuchów B prawa strona maszyny 5 Hak blokady 6 Rolka blokady 8 Koła podporowe podbieracza* 20 rozdzielacz smaru (smarowanie walców i smarowanie wirnika) 25 Rozdzielacz smaru (smarowanie walców) 26 walec klapy tylnej (na dole klapy tylnej) 27 walec klapy tylnej (na dole klapy tylnej) wcześniej otworzyć klapę tylną na ok. 50 cm wcześniej otworzyć klapę tylną na ok. 50 cm Po 3000 bel PRZED przestojem maszyny trwającym ponad 6 tygodni PO przestoju maszyny trwającym ponad 6 tygodni 21 Górny walec wahacza pasa patrz 1.5 RP 445: Smarowanie walców, strona 9 22 Środkowy walec wahacza pasa, wycięcia w bocznej ścianie klapy tylnej patrz 1.5 RP 445: Smarowanie walców9 23 Dolny wałek wahacza pasa, wycięcia w bocznej ścianie klapy tylnej patrz 1.5 RP 445: Smarowanie walców9 24 Przegub między wahaczem pasa a siłownikiem hydraulicznym 6 LELY WELGER RP 415 RP 445

7 Raz w roku na koniec sezonu (w szczególnych warunkach pracy także raz w tygodniu) 9 Przekładnia główna (okrągła obudowa) C / 2,2 l. Przy zmianie oleju: sprawdzić poziom prętowym wskaźnikiem poziomu oleju lub poprzez otwór przelewowy 9 Przekładnia główna (prostokątna obudowa) C / 1,9 l. Przy zmianie oleju: sprawdzić poziom prętowym wskaźnikiem poziomu oleju lub poprzez otwór przelewowy 10 Ruchome części zespołu wiązania siatką lub zespołu wiązania sznurkiem 11 Siłownik hydrauliczny przy blokadzie klapy tylnej D zapewnić lekki chód 12 Grzechotka gwiazdowa w napędzie podbieracza lewa strona maszyny 13 Otwory prowadzące sznurek* A lekko nasmarować miejsca wycierania 14 Dotyczy tylko maszyn z zespołem tnącym XtraCut 17 i XtraCut 25: Smarowanie dźwigni noży 16 Łożysko podbieracza Dotyczy tylko podbieracza bez sterowania: patrz lista części zamiennych "RP 415/445", strona C21. Lewa i prawa smarowniczka są widoczne dopiero po zdjęciu osłon bocznych. 3 tygodnie po pierwszym uruchomieniu, następnie 1 raz na sezon Co roku 15 Dźwignia hamulca* LELY WELGER RP 415 RP 445 7

8 1.4 RP 445: Punkty smarowania Rys. 2 Nazwa handlowa, np. A Smar stały uniwersalny Fuchs Renolit FEP 2 Bechem High-Lub LM 2 EP BP Energrease LS-EP2 Elf Epexa 2 Esso Beacon EP 2 B Smarowanie łańcuchów Olej smarowy odpowiadający ISO VG 68 ISO VG 220 (nie gęstniejący) C Olej przekładniowy SAE 85W-90 API GL-5 D Olej maszynowy E Smar stały uniwersalny Gleitmo 810 F Smar stały uniwersalny smar stały uniwersalny odpowiadający NLGI-Klasa 2, z dodatkiem wysoko ciśnieniowym, bez ciał stałych Tabela 2: Specyfikacja środków smarnych 8 LELY WELGER RP 415 RP 445

9 1.5 RP 445: Smarowanie walców Wskazówka! Ten rozdział dotyczy wyłącznie 3 walców, które są zamontowane w wahaczu pasów Smarowanie górnego walca (Rys. 3) Ręcznie podać środek smarowy do górnego walca [1]: użyć ręcznej praski dźwigniowej. Nasmarować walec z obydwu stron (lewej i prawej). patrz 1.3 RP 445: Plan smarowania. Przed rozpoczęciem smarowania: Komora prasowania musi być pusta. Wahacz pasa nie może być zablokowany. Klapa tylna musi być zamknięta. Rys Smarowanie średniego i dolnego walca (Rys. 4) Ręcznie podać środek smarowy do średniego walca [2] i dolnego walca [3]: użyć ręcznej praski dźwigniowej. patrz 1.3 RP 445: Plan smarowania. Dostęp do smarowniczek jest możliwy przez otwory w ścianie bocznej klapy tylnej. Przed rozpoczęciem smarowania: Komora prasowania musi być pusta. Wahacz pasa musi być zablokowany. Klapa tylna musi być zamknięta. Rys. 4 LELY WELGER RP 415 RP 445 9
