INSTRUKCJA OBSŁUGI PRZECINARKA DO NAWIERZCHNI ASPRO PRN500HA

Wielkość: px
Rozpocząć pokaz od strony:

Download "INSTRUKCJA OBSŁUGI PRZECINARKA DO NAWIERZCHNI ASPRO PRN500HA"

Transkrypt

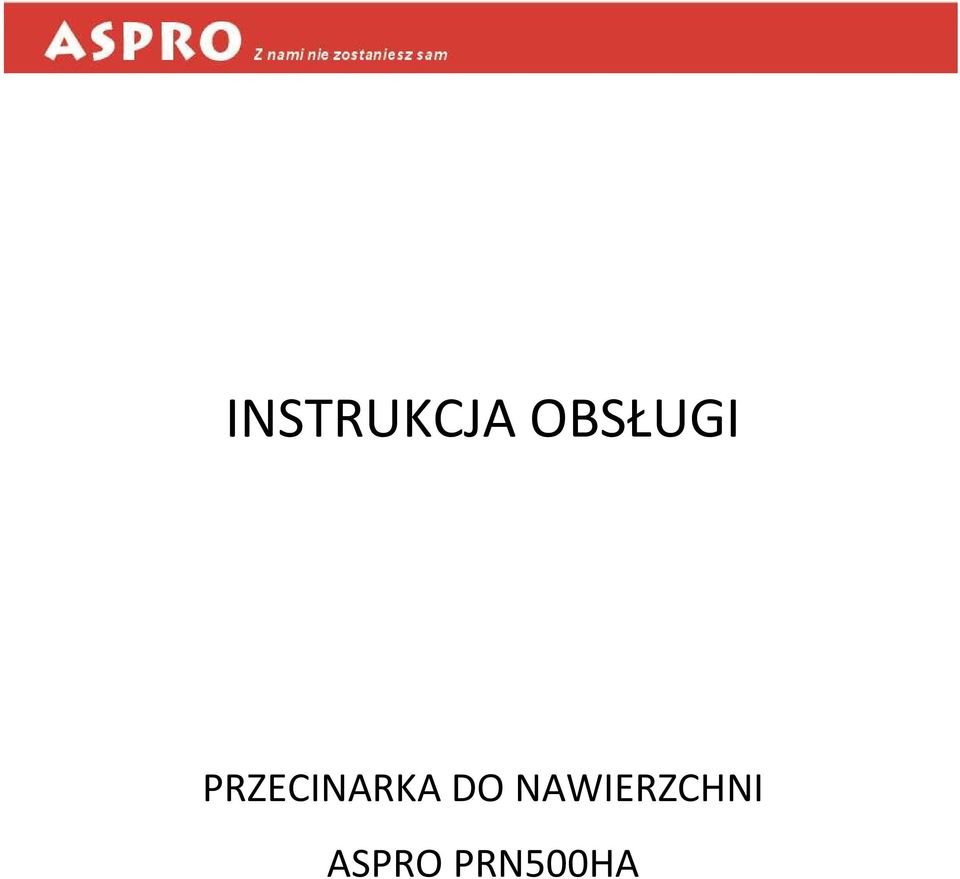

1 INSTRUKCJA OBSŁUGI PRZECINARKA DO NAWIERZCHNI ASPRO PRN500HA

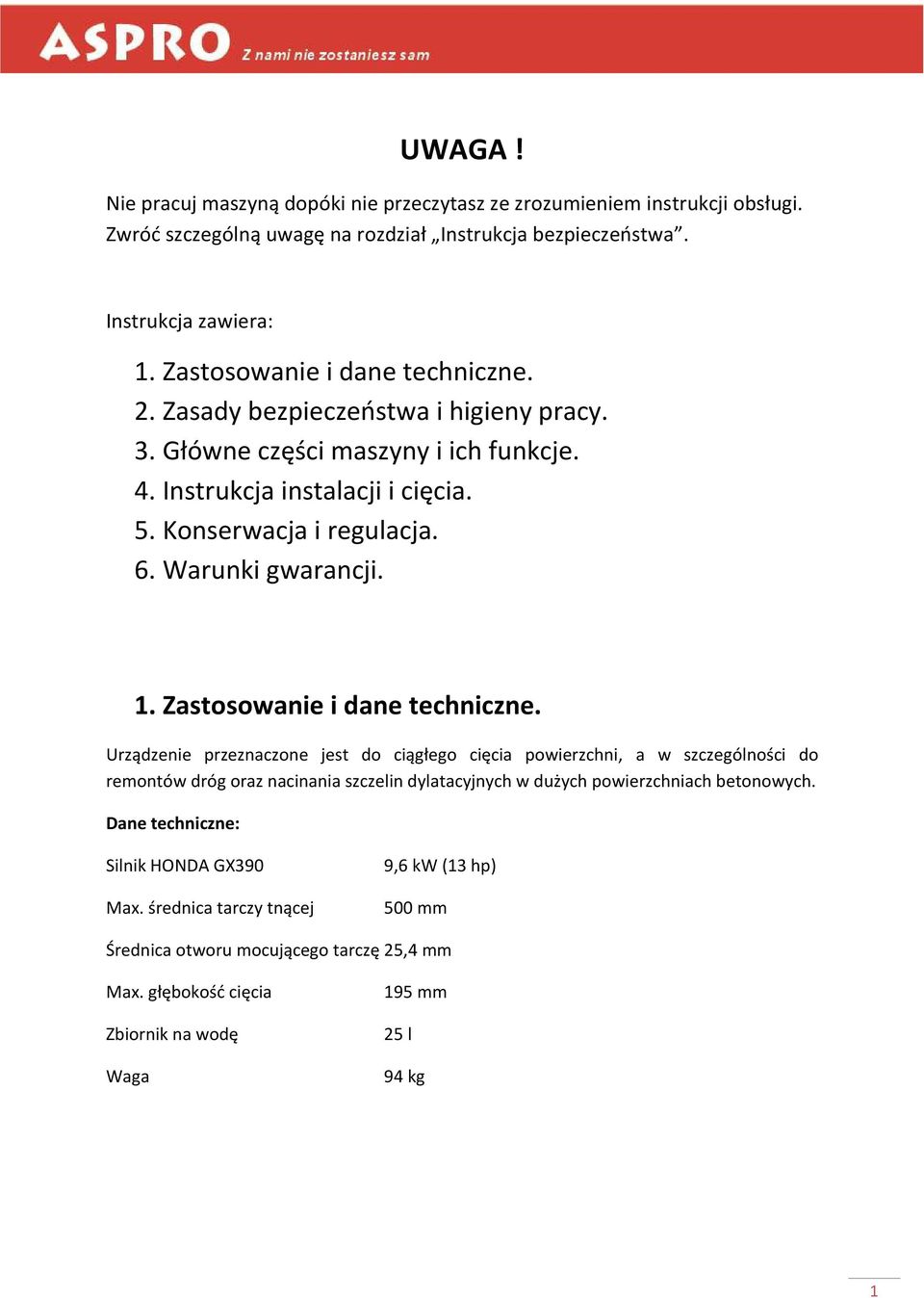

2 UWAGA! Nie pracuj maszyną dopóki nie przeczytasz ze zrozumieniem instrukcji obsługi. Zwród szczególną uwagę na rozdział Instrukcja bezpieczeostwa. Instrukcja zawiera: 1. Zastosowanie i dane techniczne. 2. Zasady bezpieczeostwa i higieny pracy. 3. Główne części maszyny i ich funkcje. 4. Instrukcja instalacji i cięcia. 5. Konserwacja i regulacja. 6. Warunki gwarancji. 1. Zastosowanie i dane techniczne. Urządzenie przeznaczone jest do ciągłego cięcia powierzchni, a w szczególności do remontów dróg oraz nacinania szczelin dylatacyjnych w dużych powierzchniach betonowych. Dane techniczne: Silnik HONDA GX390 Max. średnica tarczy tnącej 9,6 kw (13 hp) 500 mm Średnica otworu mocującego tarczę 25,4 mm Max. głębokośd cięcia Zbiornik na wodę Waga 195 mm 25 l 94 kg 1

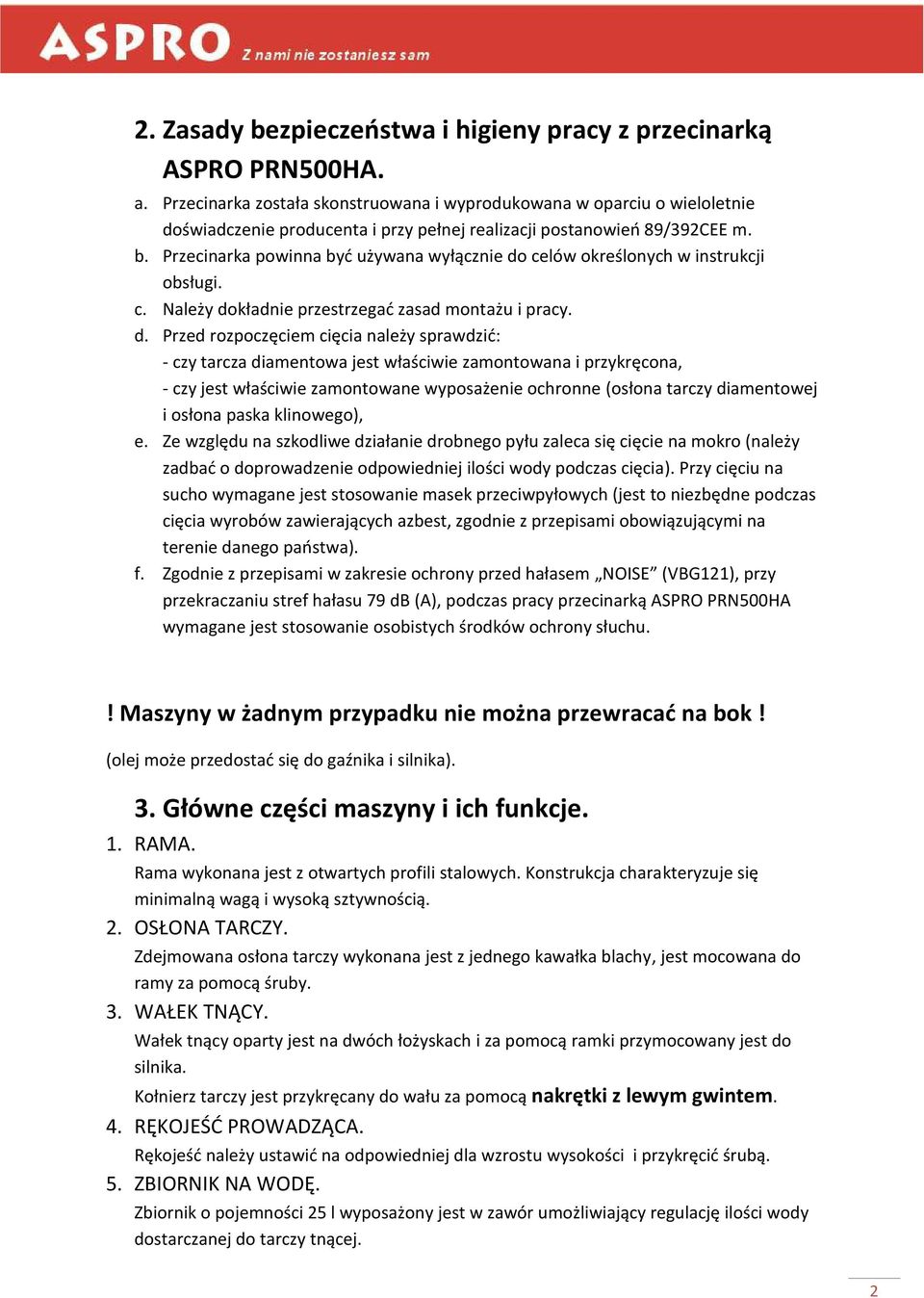

3 2. Zasady bezpieczeostwa i higieny pracy z przecinarką ASPRO PRN500HA. a. Przecinarka została skonstruowana i wyprodukowana w oparciu o wieloletnie doświadczenie producenta i przy pełnej realizacji postanowieo 89/392CEE m. b. Przecinarka powinna byd używana wyłącznie do celów określonych w instrukcji obsługi. c. Należy dokładnie przestrzegad zasad montażu i pracy. d. Przed rozpoczęciem cięcia należy sprawdzid: - czy tarcza diamentowa jest właściwie zamontowana i przykręcona, - czy jest właściwie zamontowane wyposażenie ochronne (osłona tarczy diamentowej i osłona paska klinowego), e. Ze względu na szkodliwe działanie drobnego pyłu zaleca się cięcie na mokro (należy zadbad o doprowadzenie odpowiedniej ilości wody podczas cięcia). Przy cięciu na sucho wymagane jest stosowanie masek przeciwpyłowych (jest to niezbędne podczas cięcia wyrobów zawierających azbest, zgodnie z przepisami obowiązującymi na terenie danego paostwa). f. Zgodnie z przepisami w zakresie ochrony przed hałasem NOISE (VBG121), przy przekraczaniu stref hałasu 79 db (A), podczas pracy przecinarką ASPRO PRN500HA wymagane jest stosowanie osobistych środków ochrony słuchu.! Maszyny w żadnym przypadku nie można przewracad na bok! (olej może przedostad się do gaźnika i silnika). 3. Główne części maszyny i ich funkcje. 1. RAMA. Rama wykonana jest z otwartych profili stalowych. Konstrukcja charakteryzuje się minimalną wagą i wysoką sztywnością. 2. OSŁONA TARCZY. Zdejmowana osłona tarczy wykonana jest z jednego kawałka blachy, jest mocowana do ramy za pomocą śruby. 3. WAŁEK TNĄCY. Wałek tnący oparty jest na dwóch łożyskach i za pomocą ramki przymocowany jest do silnika. Kołnierz tarczy jest przykręcany do wału za pomocą nakrętki z lewym gwintem. 4. RĘKOJEŚD PROWADZĄCA. Rękojeśd należy ustawid na odpowiedniej dla wzrostu wysokości i przykręcid śrubą. 5. ZBIORNIK NA WODĘ. Zbiornik o pojemności 25 l wyposażony jest w zawór umożliwiający regulację ilości wody dostarczanej do tarczy tnącej. 2

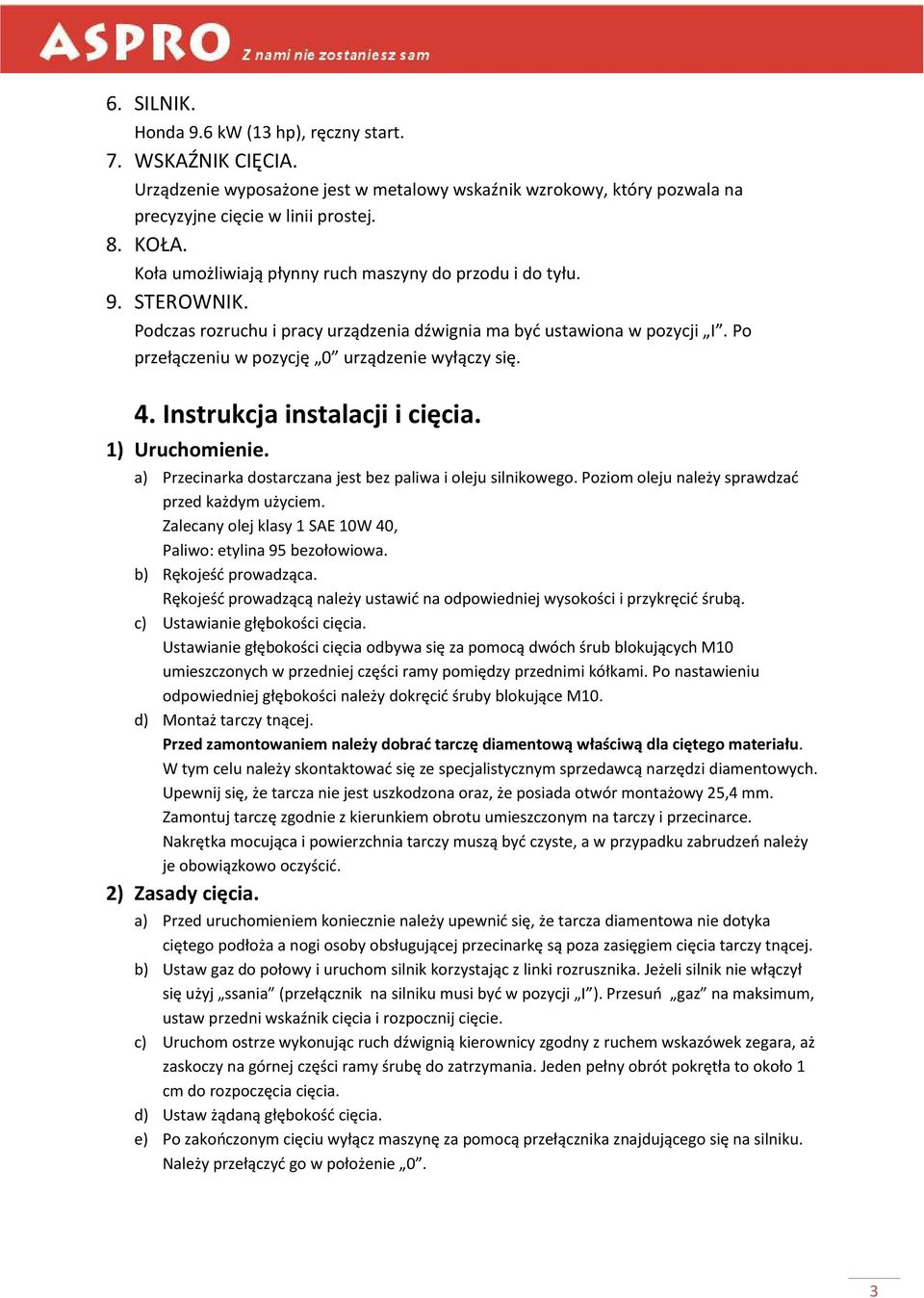

4 6. SILNIK. Honda 9.6 kw (13 hp), ręczny start. 7. WSKAŹNIK CIĘCIA. Urządzenie wyposażone jest w metalowy wskaźnik wzrokowy, który pozwala na precyzyjne cięcie w linii prostej. 8. KOŁA. Koła umożliwiają płynny ruch maszyny do przodu i do tyłu. 9. STEROWNIK. Podczas rozruchu i pracy urządzenia dźwignia ma byd ustawiona w pozycji I. Po przełączeniu w pozycję 0 urządzenie wyłączy się. 4. Instrukcja instalacji i cięcia. 1) Uruchomienie. a) Przecinarka dostarczana jest bez paliwa i oleju silnikowego. Poziom oleju należy sprawdzad przed każdym użyciem. Zalecany olej klasy 1 SAE 10W 40, Paliwo: etylina 95 bezołowiowa. b) Rękojeśd prowadząca. Rękojeśd prowadzącą należy ustawid na odpowiedniej wysokości i przykręcid śrubą. c) Ustawianie głębokości cięcia. Ustawianie głębokości cięcia odbywa się za pomocą dwóch śrub blokujących M10 umieszczonych w przedniej części ramy pomiędzy przednimi kółkami. Po nastawieniu odpowiedniej głębokości należy dokręcid śruby blokujące M10. d) Montaż tarczy tnącej. Przed zamontowaniem należy dobrad tarczę diamentową właściwą dla ciętego materiału. W tym celu należy skontaktowad się ze specjalistycznym sprzedawcą narzędzi diamentowych. Upewnij się, że tarcza nie jest uszkodzona oraz, że posiada otwór montażowy 25,4 mm. Zamontuj tarczę zgodnie z kierunkiem obrotu umieszczonym na tarczy i przecinarce. Nakrętka mocująca i powierzchnia tarczy muszą byd czyste, a w przypadku zabrudzeo należy je obowiązkowo oczyścid. 2) Zasady cięcia. a) Przed uruchomieniem koniecznie należy upewnid się, że tarcza diamentowa nie dotyka ciętego podłoża a nogi osoby obsługującej przecinarkę są poza zasięgiem cięcia tarczy tnącej. b) Ustaw gaz do połowy i uruchom silnik korzystając z linki rozrusznika. Jeżeli silnik nie włączył się użyj ssania (przełącznik na silniku musi byd w pozycji I ). Przesuo gaz na maksimum, ustaw przedni wskaźnik cięcia i rozpocznij cięcie. c) Uruchom ostrze wykonując ruch dźwignią kierownicy zgodny z ruchem wskazówek zegara, aż zaskoczy na górnej części ramy śrubę do zatrzymania. Jeden pełny obrót pokrętła to około 1 cm do rozpoczęcia cięcia. d) Ustaw żądaną głębokośd cięcia. e) Po zakooczonym cięciu wyłącz maszynę za pomocą przełącznika znajdującego się na silniku. Należy przełączyd go w położenie 0. 3

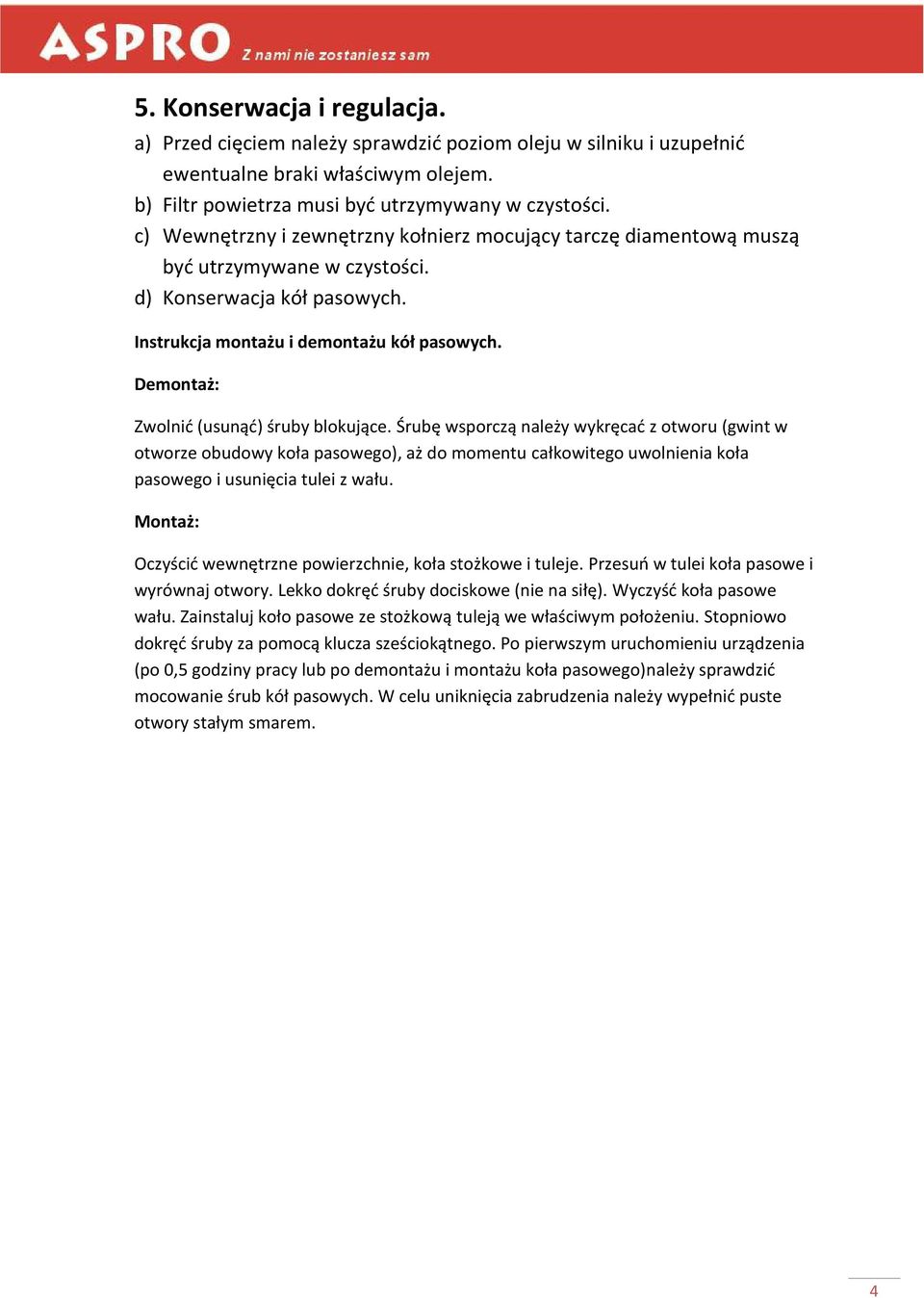

5 5. Konserwacja i regulacja. a) Przed cięciem należy sprawdzid poziom oleju w silniku i uzupełnid ewentualne braki właściwym olejem. b) Filtr powietrza musi byd utrzymywany w czystości. c) Wewnętrzny i zewnętrzny kołnierz mocujący tarczę diamentową muszą byd utrzymywane w czystości. d) Konserwacja kół pasowych. Instrukcja montażu i demontażu kół pasowych. Demontaż: Zwolnid (usunąd) śruby blokujące. Śrubę wsporczą należy wykręcad z otworu (gwint w otworze obudowy koła pasowego), aż do momentu całkowitego uwolnienia koła pasowego i usunięcia tulei z wału. Montaż: Oczyścid wewnętrzne powierzchnie, koła stożkowe i tuleje. Przesuo w tulei koła pasowe i wyrównaj otwory. Lekko dokręd śruby dociskowe (nie na siłę). Wyczyśd koła pasowe wału. Zainstaluj koło pasowe ze stożkową tuleją we właściwym położeniu. Stopniowo dokręd śruby za pomocą klucza sześciokątnego. Po pierwszym uruchomieniu urządzenia (po 0,5 godziny pracy lub po demontażu i montażu koła pasowego)należy sprawdzid mocowanie śrub kół pasowych. W celu uniknięcia zabrudzenia należy wypełnid puste otwory stałym smarem. 4
