1 I.1 SYNKRO 2200 SYNKRO 2600 SYNKRO 2600 S SYNKRO 3000 SYNKRO 3000 S SYNKRO 3800 S AGREGAT PODORYWKOWY Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.

2 Szanowny uøytkowniku! Dokona eú znakomitego wyboru. Cieszymy sií z tego i gratulujemy, øe zdecydowa eú sií na Pottingera i Landsberg. Jako TwÛj partner techniczny oferujemy Ci najwyøszπ jakoúê oraz wydajnoúê po πczonπ z niezawodnym serwisem. W celu okreúlenia warunkûw pracy naszych maszyn, a nastípnie wykorzystania tych informacji w procesie ich udoskonalenia prosimy o podanie Twoich danych. Dane te pozwolπ nam informowaê CiÍ na bieøπco o nowych rozwiπzaniach technicznych w naszej firmie. OdpowiedzialnoúÊ cywilna za jakoúê produktu. Zgodnie z odpowiedzialnoúciπ cywilnπ producent i handlarz zobowiπzujπ sií przy sprzedaøy maszyny do przekazania przynaleønej jej instrukcji obs ugi oraz przeszkolenia jej uøytkownika zgodnie z przepisami dotyczπcymi obs ugi, bezpieczeòstwa oraz konserwacji urzπdzenia. Potwierdzeniem prawid owego przekazania maszyny wraz z przynaleønπ do niej instrukcjπ obs ugi jest "ProtokÛ przekazania". PoszczegÛlne czíúci tego protoko u otrzymujπ: - dokument "A" - podpisany naleøy wys ac do firmy Pottinger (w przypadku produktûw firmy Landsberg protokû naleøy wys aê na adres tej firmy) - dokument "B" pozostaje w firmie sprzedajπcej maszyní - dokument "C" otrzymuje klient UWAGA! W przypadku dalszego przekazania maszyny nowy nabywca musi otrzymaê instrukcjí obs ugi oraz zostaê przeszkolony w zakresie jej obs ugi. ALLG./BA SEITE 2 / 0000-

3 ZASADY PRZEKAZANIA MASZYNY Dokument D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) Telefax ( ) GEBR. PÖTTINGER GMBH Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) Telefax ( ) Poczuwajπc sií do obowiπzku odpowiedzialnoúci za produkt prosimy odnieúê sií do poniøszych punktûw ZakreúliÊ w aúciwe x Stwierdzono zgodnoúê stanu maszyny ze stanem na liúcie przewozowym. Dostarczono wszystkie urzπdzenia ochronne i instrukcjí obs ugi. Klient zosta poinformowany i zaznajomiony z obs ugπ, uruchamianiem i konserwacjπ maszyny wzgl. urzπdzenia. Przeprowadzona prace dostosowawcze maszyny do ciπgnika. Objaúniono sposûb ustawianie maszyny w pozycji roboczej i transportowej. Udzielono informacji dotyczπcych wyposaüenia dodatkowego. Klient zosta pointformowany o koniecznoúci zaznajomienia sií z instrukcjπ obs ugi. W celu potwierdzenia, øe maszyna i instrukcja obs ugi zosta y prawid owo przekazane, wymagane jest pisemne potwierdzenie. S uøπ temu nastípujπce dokumenty: - dokument A ñ podpisany naleøy wys aê do firmy Pottinger (w przypadku maszyny Landsberg wys aê do firmy Landsberg) - dokument B pozostaje u dealera, ktûry dokona przekazania maszyny - dokument C otrzymuje klient Dokum D Synkro - 3 -

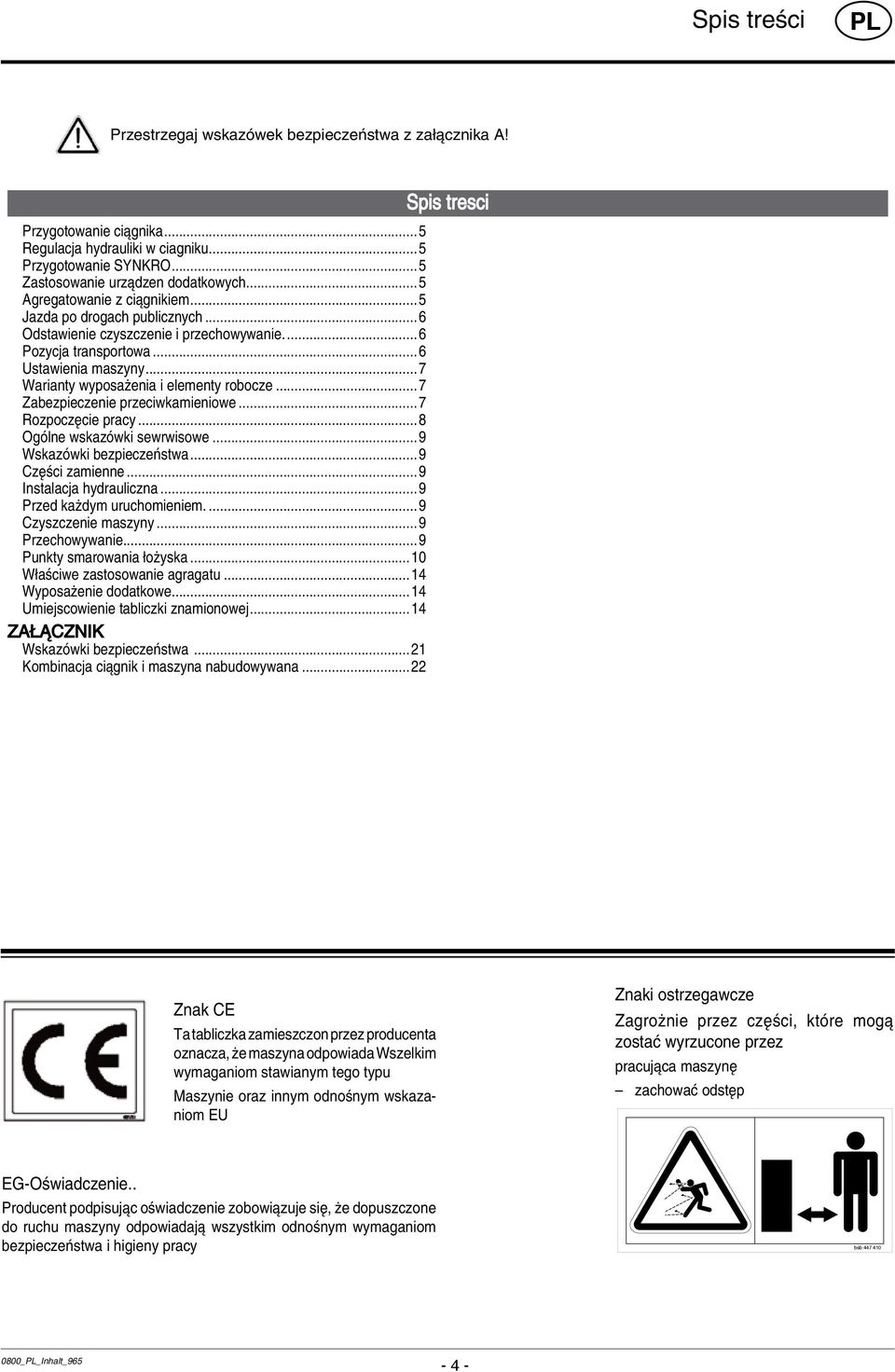

4 Spis treúci Przestrzegaj wskazûwek bezpieczeòstwa z za πcznika A! Przygotowanie ciπgnika...5 Regulacja hydrauliki w ciagniku...5 Przygotowanie SYNKRO...5 Zastosowanie urzπdzen dodatkowych...5 Agregatowanie z ciπgnikiem...5 Jazda po drogach publicznych...6 Odstawienie czyszczenie i przechowywanie...6 Pozycja transportowa...6 Ustawienia maszyny...7 Warianty wyposaøenia i elementy robocze...7 Zabezpieczenie przeciwkamieniowe...7 RozpoczÍcie pracy...8 OgÛlne wskazûwki sewrwisowe...9 WskazÛwki bezpieczeòstwa...9 CzÍúci zamienne...9 Instalacja hydrauliczna...9 Przed kaødym uruchomieniem...9 Czyszczenie maszyny...9 Przechowywanie...9 Punkty smarowania oøyska...10 W aúciwe zastosowanie agragatu...14 Wyposaøenie dodatkowe...14 Umiejscowienie tabliczki znamionowej...14 ZA CZNIK WskazÛwki bezpieczeòstwa...21 Kombinacja ciπgnik i maszyna nabudowywana...22 Spis tresci Znak CE Ta tabliczka zamieszczon przez producenta oznacza, øe maszyna odpowiada Wszelkim wymaganiom stawianym tego typu Maszynie oraz innym odnoúnym wskazaniom EU Znaki ostrzegawcze Zagroønie przez czíúci, ktûre mogπ zostaê wyrzucone przez pracujπca maszyní ñ zachowaê odstíp EG-Oúwiadczenie.. Producent podpisujπc oúwiadczenie zobowiπzuje sií, øe dopuszczone do ruchu maszyny odpowiadajπ wszystkim odnoúnym wymaganiom bezpieczeòstwa i higieny pracy bsb Inhalt_

5 Montaø na ciπgniku Ko a Przygotowanie ciπgnika - ciúnienie w tylnych ko ach ciπgnika powinno wynosiê przy uruchomieniu 0,8 bar - w trudnych warunkach pracy przydatne jest dodatkowe obciπøenie kû. Zobacz w instrukcji obs ugi ciπgnika. Obciπøniki balastowe Odpowiednie obciπøenie kû przednichobciπønikami dajepewnoúê prowadzenia ciπgnika oraz hamowania Min. 20% masy w asnej pojazdu na przednia oú. Kg 20% Regulacja po oøenia: Regulacja hydrauliki w ciagniku Przy montaøu i demontaøu maszyny oraz podczas transportu.regulacja po oøenia naleøy do podstawowych funkcji podnoúnika hydraulicznego. Nabudowana maszyna pozostaje na takiej wysokoúci (po oøeniu), jaka zostanie ustawiona przy pomocy urzπdzenia sterowniczego. Oú nabudowy Przygotowanie SYNKRO Odpowiednio do wielkoúci zaczepu (kat. II lub III) przy podnoúniku ciπgnika wybiera sií oú nabudowy do nabudowywanej maszyny. Zobacz listπ czíúci zamiennych. Podnoúnik - d ugoúê ramion podnoúnika (4) po prawej i lewej stronie musi byê taka sama. Do ustawienienia s uøy specjalne urzπdzenie nastawiajπce (3). - gdy ramiona podnoúnika moøna ustawiê w rûønych pozycjach na dolnym ciígle, moøna wybraê tylnπ pozycjí (H), dziíki temu hydraulika ciπgnika nie jest tak obciπøona. - ustawiê gûrne ciíg o (1) zgodnie z wytycznymi producenta ciπgnika (2). Zastosowanie urzπdzen dodatkowych Dodatkowe urzπdzenia, jaknp. Siewnik do poplonow Drillbox (DB) montowaê zgodnie zzaleceniami producenta na SYNKRO. * Nie przeciπøaê SYNKRO. W p r z y p a d k u wπtpliwoúci prosimy pytaê w punktach serwisowych. * ProszÍ zwrûciê dodatkowo uwagí n a m o ø l i w o ú c i uciπgu ciπgnika. Agregatowanie z ciπgnikiem WskazÛwki bezpieczeòstwa Zobacz za πcznik-a Pkt. 8a.-8h - ustawiê hydraulikí ciπgnika na regulacje po oøenia - zamontowaê maszyní na dolnych ciíg ach i zabezpieczyê Ustawienie transportowe - tak ustawiê dolne ciíg o z podporami, (5) øeby urzπdzenie nie ko ysa o sií podczas transportu. - ZablokowaÊ düwignie obs ugi hydrauliki przez jej obniøenie Ustawienie ciíg a gûrnego (1) - GÛrne ciíg o (1) tak ustawiê, øeby punkt pod πczenia (P1) na maszynie leøa, takøe podczas pracy, wyøej niø punkt pod πczenia na ciπgniku (P2). (965) anbau

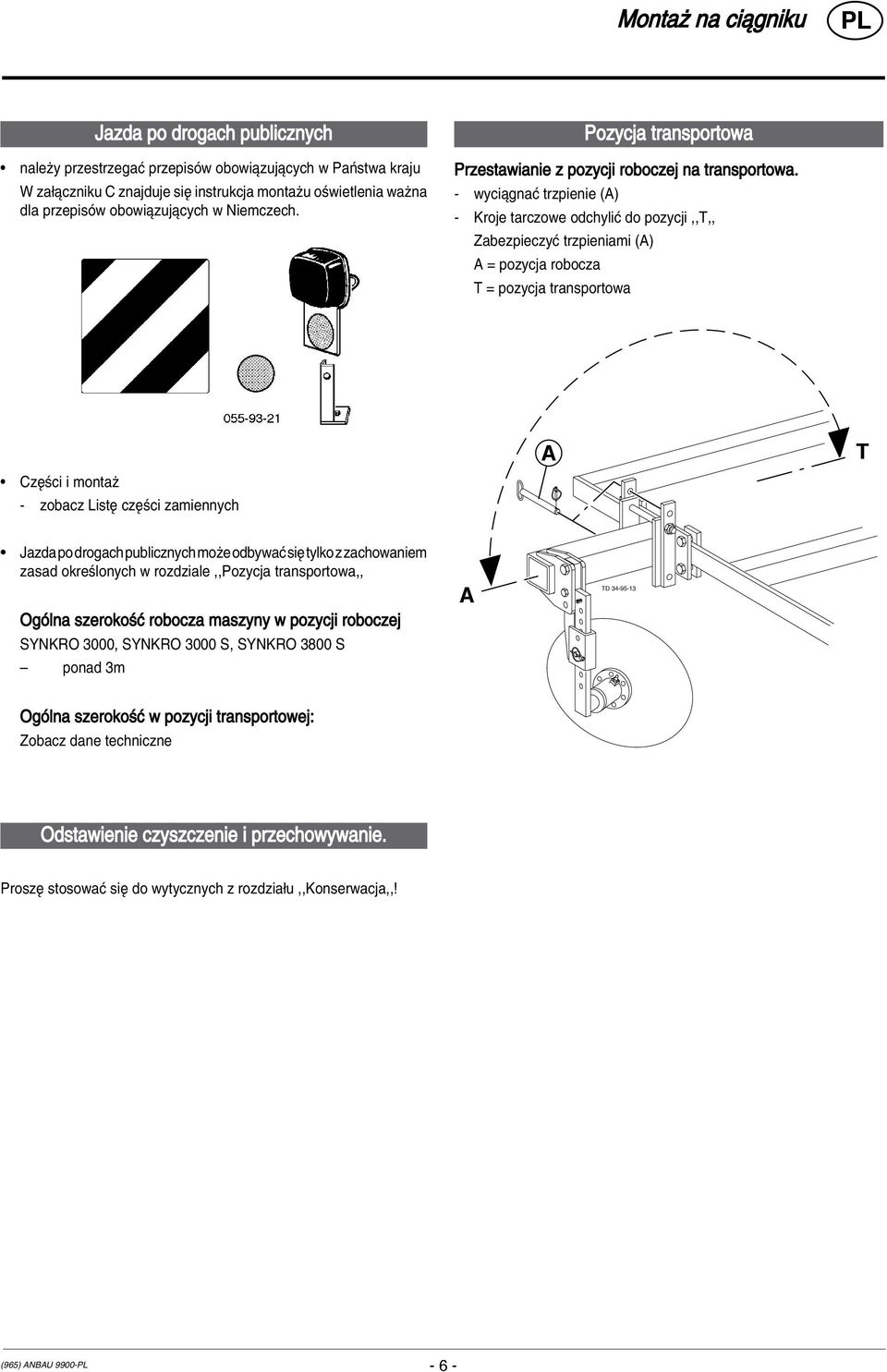

6 Montaø na ciπgniku ï Jazda po drogach publicznych naleøy przestrzegaê przepisûw obowiπzujπcych w PaÒstwa kraju W za πczniku C znajduje sií instrukcja montaøu oúwietlenia waøna dla przepisûw obowiπzujπcych w Niemczech. Pozycja transportowa Przestawianie z pozycji roboczej na transportowa. - wyciπgnaê trzpienie (A) - Kroje tarczowe odchyliê do pozycji,,t,, ZabezpieczyÊ trzpieniami (A) A = pozycja robocza T = pozycja transportowa ï CzÍúci i montaø - zobacz ListÍ czíúci zamiennych A T ï Jazda po drogach publicznych moøe odbywaê sií tylko z zachowaniem zasad okreúlonych w rozdziale,,pozycja transportowa,, OgÛlna szerokoúê robocza maszyny w pozycji roboczej SYNKRO 3000, SYNKRO 3000 S, SYNKRO 3800 S ñ ponad 3m A TD OgÛlna szerokoúê w pozycji transportowej: Zobacz dane techniczne Odstawienie czyszczenie i przechowywanie. ProszÍ stosowaê sií do wytycznych z rozdzia u,,konserwacja,,! (965) anbau

7 Ustawienia Ustawienia maszyny 1. Maszyna powinna byc zamontowana na ciπgniku w pozycji poziomej, nie powinna wisieê z boku. 2. Przednie i tylne rzídy zebûw powinny znajdowaê sií na tej samej g Íbokoúci roboczej. Rama powinna, patrzπc wzd uø kierunku jazdy, znajdowaê sií w po oøeniu rownoleg ym do oranej powierzchni. 3. Tak ustawiê ciíg o dolne (4), øeby maszyna nie wychyla a sií na bok. Zabezpieczenie przeciwkamieniowe Ko ki úcinajπce ZÍby sπ zabezpieczone ko kami úcinajπcymi. Przeciπøenie zrywa ko ki (poz. 7) i wypycha zíby do gûry. - WyciπgnaÊ resztí ko kûw - PoluüniÊ úrube szeúciokπtnπ (6) - ZÍby ustawiê ponownie w pozycji roboczej - Za oøyê nowe ko ki úcinajπce i dokríciê úruby 6 7 TD 34/95/2 Uwaga Stosowac wy πcznie oryginalne ko ki úcinajπce o odpowiednich rozmiarach i odpowiedniej jakoúci. W øadnym wypadku nie uøywac ko kûw o niøszej lub wyøszej wytrzyma oúci. Warianty wyposaøenia i elementy robocze ZÍby sztywne (wyposaøenie podstawowe) 7 6 Kroje talerzowe - s uøπ do wyrûwnywania powierzchni gleby Ustawienie krojûw talerzowych - Ustawienie powinno byê dostosowane do warunkûw pracy (rodzaj gleby, prídkoúê jazdy i rozk ad s omy na polu). - øπdanπ g ÍbokoúÊ roboczπ ustawia sií przestawiajπc listwe, 6 na 6a ktûrej zamontowane sπ kroje (5). TD 34/95/2 TD 34/95/5 5 ZÍby na spríøynach (wyposaøenie dodatkowe). * Do zastosowania we wszystkich typach SYNKRO Doposaøenie (2 i 2a) (zobacz liste czíúci zamiennych) - Ustawienie podstawowe = 330 mm 330 mm 2 2a CzÍúci robocze - sa przyúrubowane do zíbûw, dziíki wymiana ich stanowi niewielki koszt EX TD 34/95/6 Einstellungen (965) N B - 7 -

8 Uruchomienie RozpoczÍcie pracy 1. SprawdziÊ prawid owoúê montaøu Przed pierwszym uruchomieniem sprawdziê wszystkie úruby i dokríciê. 3. Kroje tarczowe (lewe i prawe) odchyliê do pozycji roboczej. 2. Ustawienie øπdanej g Íbokoúci roboczej W tym celu ustawiê na odpowiedniej wysokoúci ramií noúne z trzpieniami (6, 6a). WskazÛwka! ZamontowaÊ sworznie (6) z zachowaniem luzu, tak aby uniknπê wybicia otworûw. A T 6 6a A TD TD 34/95/5 5 W oøyêsworzeò na odpowiedniej wysokoúci ustawiajπc w ten sposûb g ÍbokoúÊ roboczπ. 4. Przy pomocy podnoúnika ciπgnika obniøyê maszyní do pow gleby. PrzejechaÊ kilka metrûw po polu kontrolujπc g ÍbokoúÊ roboczπ i zagarniacz bruzd. 5. Gdy jest to konieczne dopasowaê pochylenie zíbûw do warunkûw terenowych (SK; EX). TD 34/95/20 5 Poz. B: ZÍby odchyliê do ty u (poz.b), gdy wymagana g ÍbokoúÊ robocza jest nie wystarczajπca, np. przy bardzo ciíøkich glebach. Poz. N: Normalne ustawienie zíbûw 1/3 2/3 Ustawienie podstawowe: 1/3 ca kowitej g Íbokoúci roboczej. 330 mm 2 TD 34/95/3 SK 2a EX TD 34/95/6 N B N B 0700_-Einsatz_

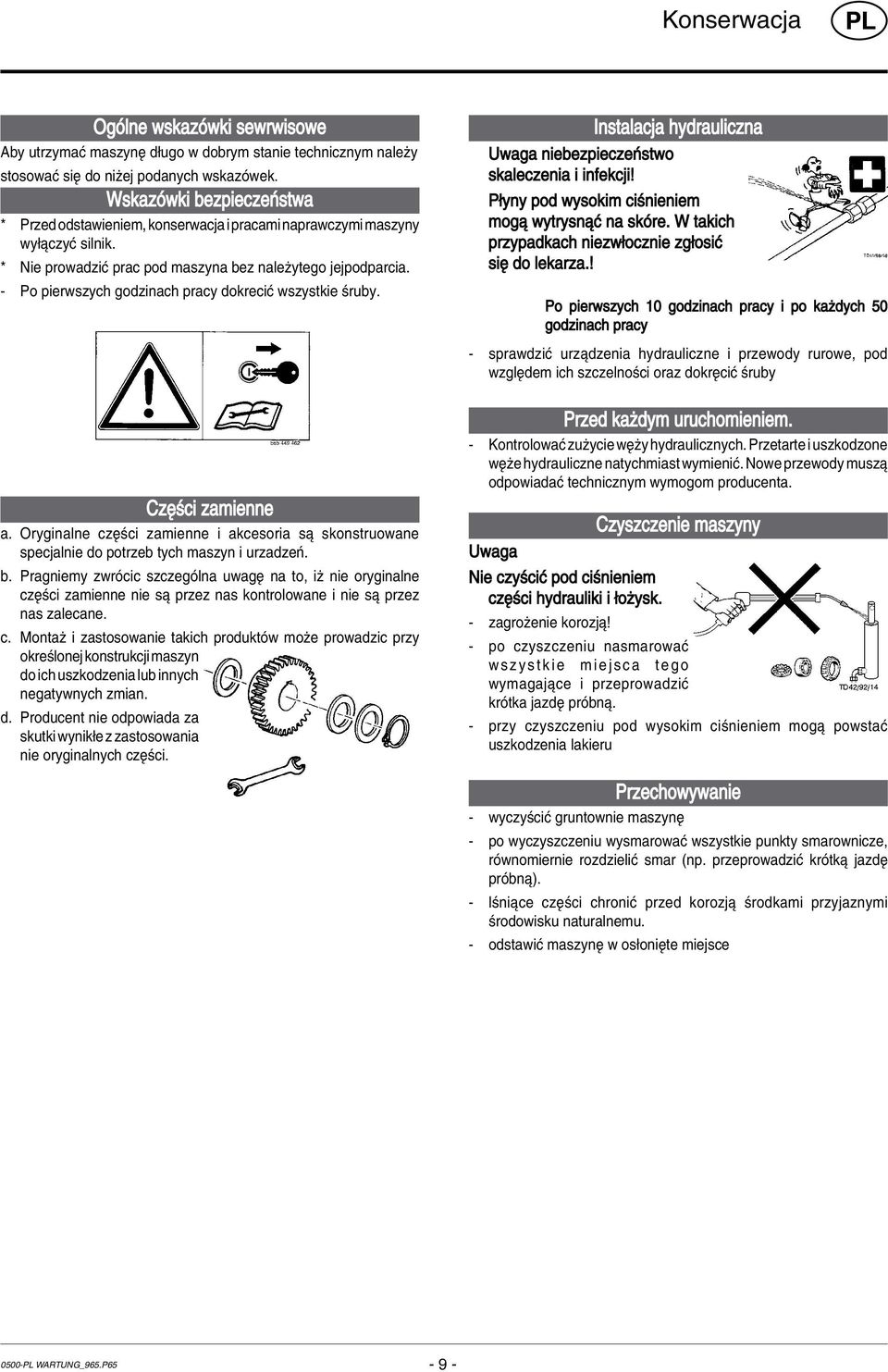

9 Konserwacja OgÛlne wskazûwki sewrwisowe Aby utrzymaê maszyní d ugo w dobrym stanie technicznym naleøy stosowaê sií do niøej podanych wskazûwek. WskazÛwki bezpieczeòstwa * Przed odstawieniem, konserwacja i pracami naprawczymi maszyny wy πczyê silnik. * Nie prowadziê prac pod maszyna bez naleøytego jejpodparcia. - Po pierwszych godzinach pracy dokreciê wszystkie úruby. Instalacja hydrauliczna Uwaga niebezpieczeòstwo skaleczenia i infekcji! P yny pod wysokim ciúnieniem mogπ wytrysnπê na skûre. W takich przypadkach niezw ocznie zg osiê sií do lekarza.! Po pierwszych 10 godzinach pracy i po kaødych 50 godzinach pracy - sprawdziê urzπdzenia hydrauliczne i przewody rurowe, pod wzglídem ich szczelnoúci oraz dokríciê úruby CzÍúci zamienne a. Oryginalne czíúci zamienne i akcesoria sπ skonstruowane specjalnie do potrzeb tych maszyn i urzadzeò. b. Pragniemy zwrûcic szczegûlna uwagí na to, iø nie oryginalne czíúci zamienne nie sπ przez nas kontrolowane i nie sπ przez nas zalecane. c. Montaø i zastosowanie takich produktûw moøe prowadzic przy okreúlonej konstrukcji maszyn do ich uszkodzenia lub innych negatywnych zmian. d. Producent nie odpowiada za skutki wynik e z zastosowania nie oryginalnych czíúci. Przed kaødym uruchomieniem. - KontrolowaÊ zuøycie wíøy hydraulicznych. Przetarte i uszkodzone wíøe hydrauliczne natychmiast wymieniê. Nowe przewody muszπ odpowiadaê technicznym wymogom producenta. Uwaga Nie czyúciê pod ciúnieniem czíúci hydrauliki i oøysk. - zagroøenie korozjπ! Czyszczenie maszyny - po czyszczeniu nasmarowaê w s z y s t k i e m i e j s c a t e g o wymagajπce i przeprowadziê krûtka jazdí prûbnπ. - przy czyszczeniu pod wysokim ciúnieniem mogπ powstaê uszkodzenia lakieru Przechowywanie - wyczyúciê gruntownie maszyní - po wyczyszczeniu wysmarowaê wszystkie punkty smarownicze, rûwnomiernie rozdzieliê smar (np. przeprowadziê krûtkπ jazdí prûbnπ). - lúniπce czíúci chroniê przed korozjπ úrodkami przyjaznymi úrodowisku naturalnemu. - odstawiê maszyní w os oniíte miejsce Wartung_965.p65-9 -

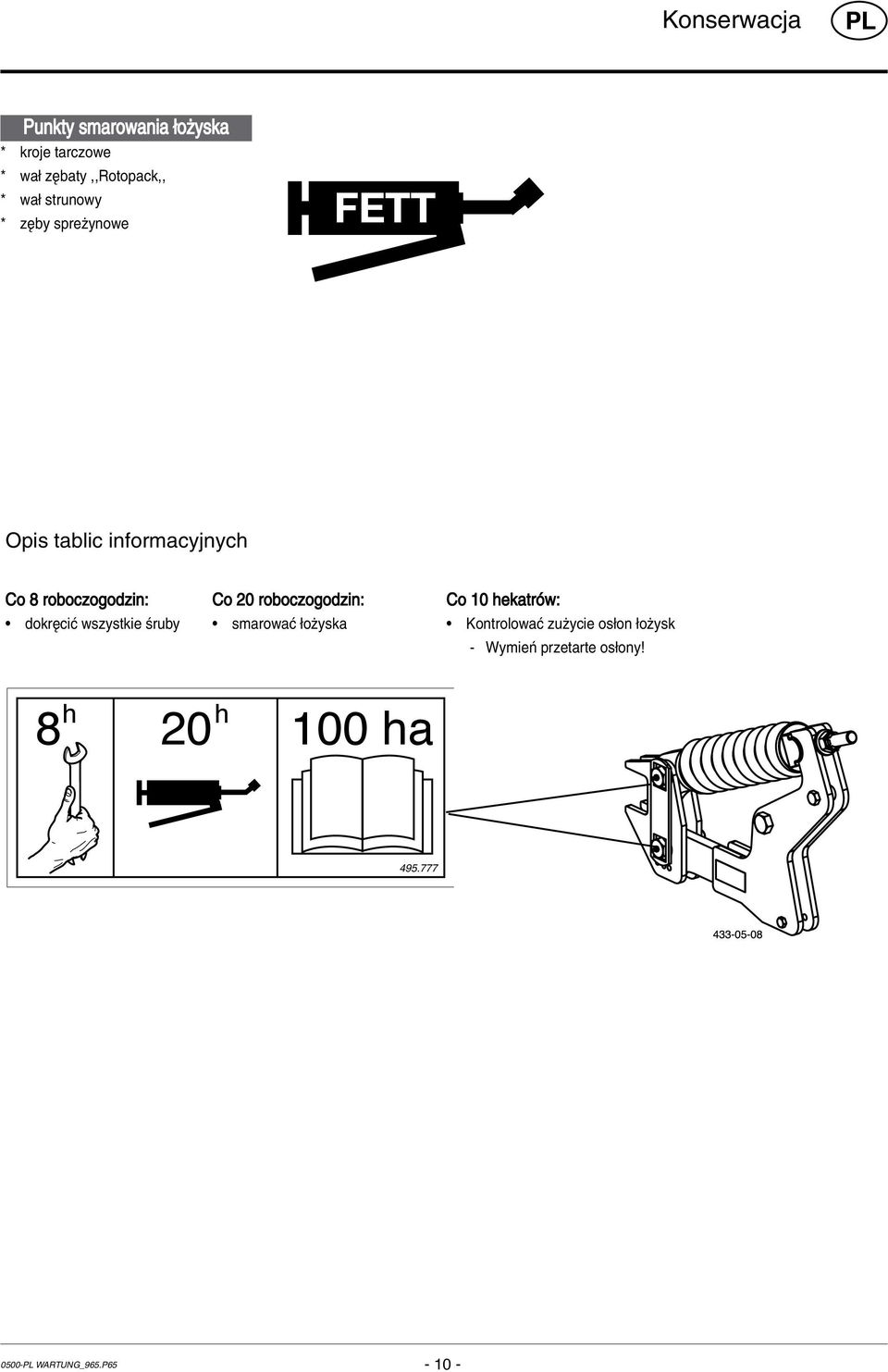

10 Konserwacja Punkty smarowania oøyska * kroje tarczowe * wa zíbaty,,rotopack,, * wa strunowy * zíby spreøynowe FETT Opis tablic informacyjnych Co 8 roboczogodzin: ï dokríciê wszystkie úruby Co 20 roboczogodzin: ï smarowaê oøyska Co 10 hekatrûw: ï KontrolowaÊ zuøycie os on oøysk - WymieÒ przetarte os ony! 8 h 20 h 100 ha Wartung_965.p

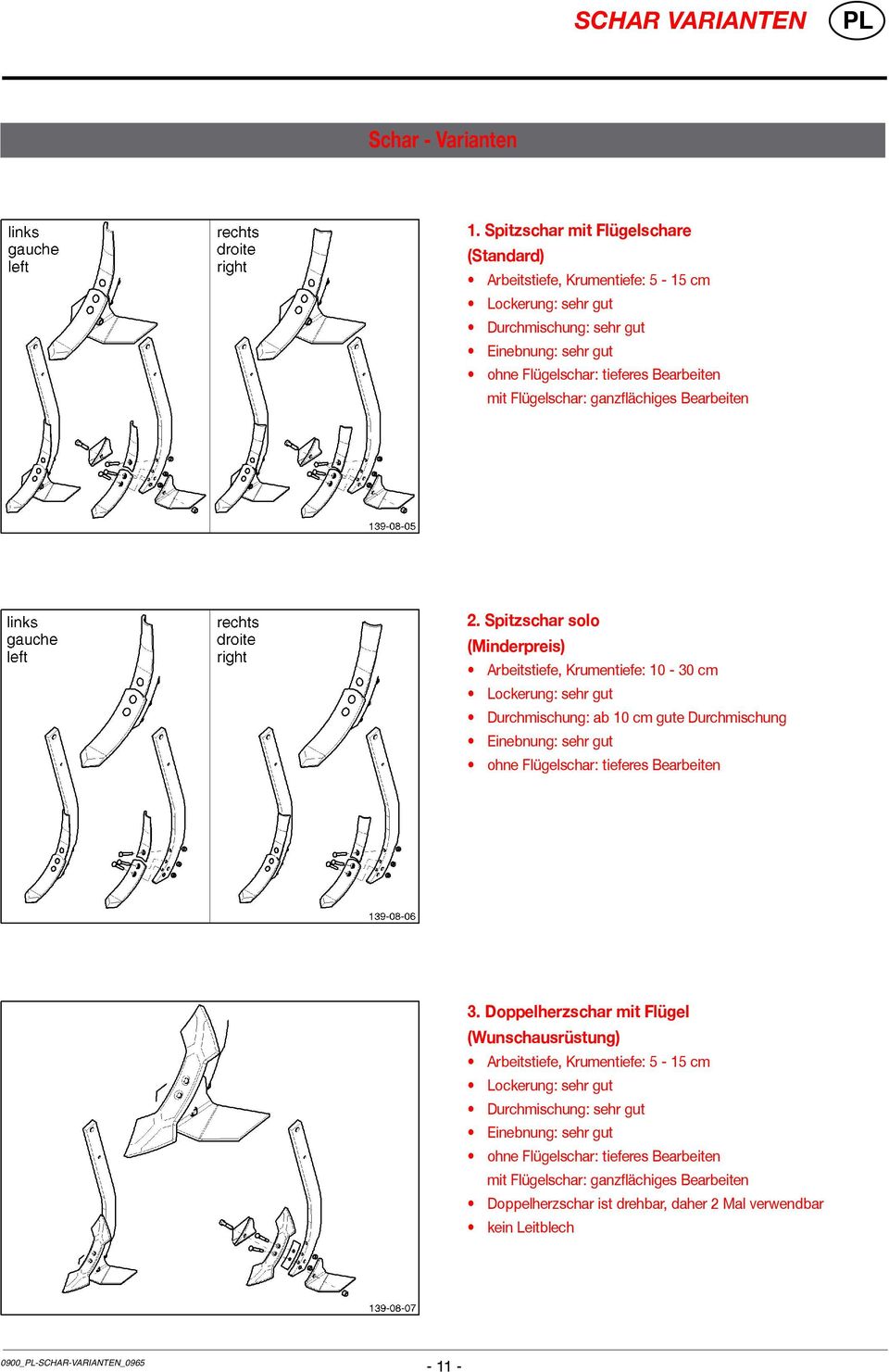

11 Schar Varianten Schar - Varianten 1. Spitzschar mit Flügelschare (Standard) Arbeitstiefe, Krumentiefe: 5-15 cm Lockerung: sehr gut Durchmischung: sehr gut Einebnung: sehr gut ohne Flügelschar: tieferes Bearbeiten mit Flügelschar: ganzflächiges Bearbeiten 2. Spitzschar solo (Minderpreis) Arbeitstiefe, Krumentiefe: cm Lockerung: sehr gut Durchmischung: ab 10 cm gute Durchmischung Einebnung: sehr gut ohne Flügelschar: tieferes Bearbeiten 3. Doppelherzschar mit Flügel (Wunschausrüstung) Arbeitstiefe, Krumentiefe: 5-15 cm Lockerung: sehr gut Durchmischung: sehr gut Einebnung: sehr gut ohne Flügelschar: tieferes Bearbeiten mit Flügelschar: ganzflächiges Bearbeiten Doppelherzschar ist drehbar, daher 2 Mal verwendbar kein Leitblech 0900_-SCHAR-Varianten_

12 Schar Varianten 4. Doppelherzschar solo (Wunschausrüstung) Arbeitstiefe, Krumentiefe: cm Lockerung: sehr gut Durchmischung: ab 10 cm gute Durchmischung Einebnung: sehr gut ohne Flügelschar: tieferes Bearbeiten Doppelherzschar ist drehbar, daher 2 Mal verwendbar kein Leitblech 5. Schnellwechsler mit Flachschare (Wunschausrüstung) Arbeitstiefe, Krumentiefe: 5-10 cm Lockerung: sehr gut Durchmischung: sehr gut Einebnung: sehr gut Flügelschar: ganzflächiges Bearbeiten 6. Schnellwechsler mit Schmalschare (Wunschausrüstung) Arbeitstiefe, Krumentiefe: cm Lockerung: sehr gut Durchmischung: ab 10 cm gute Durchmischung Einebnung: sehr gut ohne Flügelschar: tieferes Bearbeiten 0900_-SCHAR-Varianten_

13 Schar Varianten Schar - Varianten - Übersicht 1. Spitzschar mit Flügelschare 2. Spitzschar solo 3. Doppelherzschar mit Flügel 4. Doppelherzschar solo 5. Schnellwechsler mit Flachschare 6. Schnellwechsler mit Schmalschare Arbeitstiefe, Krummentiefe 5-15 cm cm 5-15 cm cm 5-15 cm cm Lockerung sehr gut sehr gut sehr gut sehr gut sehr gut sehr gut Durchmischung sehr gut ab 10 cm gute Durchmischung sehr gut ab 10 cm gute Durchmischung sehr gut ab 10 cm gute Durchmischung Einebnung sehr gut sehr gut sehr gut sehr gut sehr gut sehr gut Unterschied ohne oder mit Flügelschar ganzflächiges Bearbeiten tieferes Bearbeiten ganzflächiges Bearbeiten tieferes Bearbeiten ganzflächiges Bearbeiten tieferes Bearbeiten 0900_-SCHAR-Varianten_

14 Dane techniczne Wszystkie dane niezobowiπzujπce. Umiejscowienie tabliczki znamionowej Numer fabryczny (Masch.Nr) znajduje sií na pokazanej obok tabliczce znamionowej oraz jest nabity na ramie. Przypadki gwarancji oraz wszelkie zapytania nie bídπ rozpatrywane bez podania numeru fabrycznego. ProszÍ nanieúê numer fabryczny PaÒstwa maszyny zaraz po jej zakupie w oznaczonym miejscu. Ihre/Your/Votre Masch.Nr. / Fgst.Ident.Nr. Agregat podorywkowy, SYNKRO 2200,,,, SYNKRO 2600,,,, SYNKRO 3000,,,, SYNKRO 3000 S,,,, SYNKRO 3800 S,, W aúciwe zastosowanie agragatu jest przezanczony wy πcznie do zastosowania w rolnictwie. * do przygotowanie gûrnej warstwy ornej pod siew. Kaøde inne zastosowanie jest nie zgodne z przeznaczeniem. Producent nie odpowiada za øadne szkody wynik e z niew aúciwego zastosowania: * Do w aúciwego uøytkowania zalicza sií rûwnieø okreúlone przez producenta warunki konserwacji i utrzymania maszyny w dobrym stanie technicznym SYNKRO 2200 SYNKRO 2600 SYNKRO 3000 SYNKRO 3000 S SYNKRO 3800 S Gleb. rob 20 cm 20 cm 20 cm 20 cm 20 Zapotrzeb Mocy kw kw kw kw kw (60-80 PS) ( PS) ( PS) ( PS) ( PS) Poziom ha asu 70 db(a) 70 db(a) 70 db(a) 70 db(a) 70 db(a) Wyposaøenie dodatkowe TD 72/96/4 1L KrÛj talerzowy lewy 1R krûj talerzowy prawy 2 automatyczne zabezpieczenie przeciwkamieniowe doposazenie do wszystkich typow SYNKRO 3 wa rurowy ÿ 370 mm 4 wa rurowy ÿ 420 mm 5 wal rurowy ÿ 540 mm 6 wa zíbaty Rotopack Kat. II Oú zaczepu do ciπgnika z dolnym zaczepem ñ kat II Kat. III Oú zaczepu do ciπgnika z dolnym zaczepem ñ kat II 1 L 1 R Kat. II (825 mm) Kat. III (965 mm) Kat. II (ø 28 mm) Kat. III (ø 36 mm) SYNKRO SYNKRO S SYNKRO S 3800 SH 4700 SH 965 / TECHN. DATEN

15 Wymiary Wszystkie dane niezobowiazujace SYNKRO ,2 m 2,96 m - 3,46 m 2,60 m - 3,10 m 2 m 42,5 cm 42,5 cm 42,5 cm 42,5 cm 50 cm 70 cm TD 72/96/6 75 cm 37 cm 1,5 m TD 34/95/7 2,15 m 54 cm 2,6 m 2,2 m 965 / Massblatt

16 Wymiary Wszystkie dane niezobowiazujace SYNKRO ,6 m 2,96 m - 3,46 m 42,5 cm 42,5 cm 42,5 cm 42,5 cm 42,5 cm 2,60 m - 3,10 m 50 cm 70 cm 1,5 m TD 72/96/6 TD 34/95/8 2,4 m 2,15 m 3 m 54 cm 37 cm 75 cm 2,6 m SYNKRO 2600 S 2,6 m 2,96 m - 3,46 m 42,5 cm 42,5 cm 42,5 cm 42,5 cm 42,5 cm 50 cm 2,60 m - 3,10 m 70 cm 1,5 m 82 cm TD 72/96/6s TD 34/95/8 37 cm 2,4 m 2,15 m 3 m 54 cm 2,6 m 965 / Massblatt

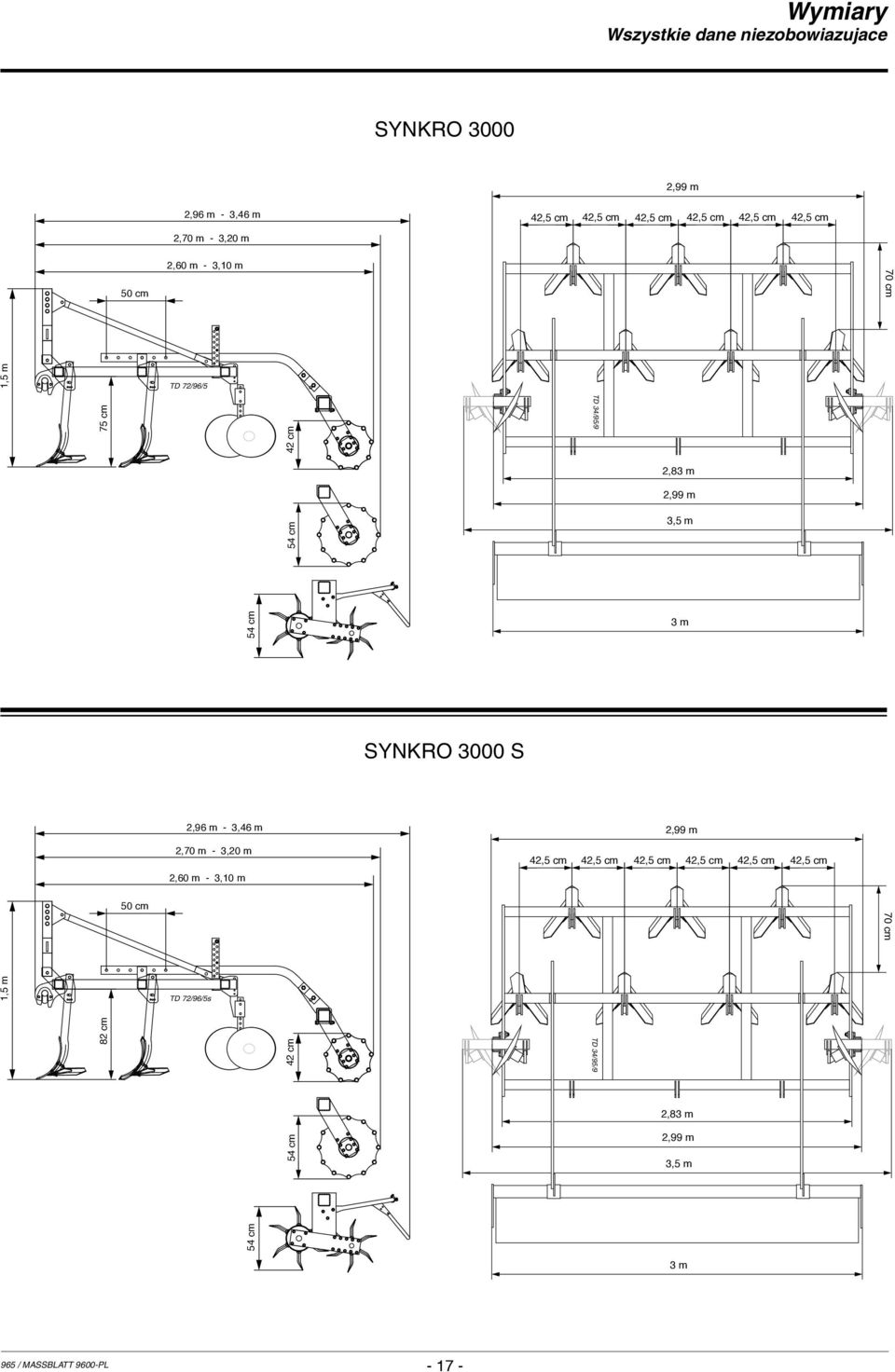

17 Wymiary Wszystkie dane niezobowiazujace SYNKRO ,99 m 2,96 m - 3,46 m 2,70 m - 3,20 m 42,5 cm 42,5 cm 42,5 cm 42,5 cm 42,5 cm 42,5 cm 50 cm 2,60 m - 3,10 m 70 cm 1,5 m TD 72/96/5 TD 34/95/9 2,83 m 2,99 m 54 cm 3,5 m 3 m SYNKRO 3000 S 2,96 m - 3,46 m 2,70 m - 3,20 m 2,60 m - 3,10 m 2,99 m 42,5 cm 42,5 cm 42,5 cm 42,5 cm 42,5 cm 42,5 cm 50 cm 70 cm 1,5 m TD 72/96/5s 82 cm 42 cm TD 34/95/9 2,83 m 54 cm 2,99 m 3,5 m 54 cm 54 cm 42 cm 75 cm 3 m 965 / Massblatt

18 Wymiary Wszystkie dane niezobowiazujace SYNKRO 3800 S 2,70 m - 3,20 m 3,85 m 42,5 cm 42,5 cm 42,5 cm 42,5 cm 42,5 cm 42,5 cm 42,5 cm 42,5 cm 50 cm 70 cm 1,5 m TD 72/96/7s TD 72/96/8 82 cm 54 cm 3,68 m 3,83 m 4,32 m 3,85 m 965 / Massblatt

19 ZA CZNIK -Anhang Titelblatt _BA-Allgemein

20 Orygina jest nie do podrobienia... Dalej zajedziesz na oryginalnych czíúciach firmy Poettinger * JakoúÊ i precyzja - bezpieczeòstwo pracy * NiezawodnoúÊ funkcjonowania * Duøa øywotnoúê - ekonomika * Gwarantowany serwis ze strony dealera firmy Poettinger Stoicie PaÒstwo przed wyborem:,,orygina,, czy,,podrûbka,,? Na podjície tej decyzji czísto ma wp yw cena. PamiÍtajcie jednak, øe tani zakup moøe czísto okazaê sií bardzo drogi. Dlatego pamiítajcie znakiem koniczynki! przy zakupie o oryginalnych czíúciach ze -Anhang Titelblatt _BA-Allgemein

21 WskazÛwki bezpieczeòstwa ZA CZNIK-A WskazÛwki dla bezpiecznej pracy W tej instrukcji obs ugi wszystkie miejsca poruszajπce sprawy bezpieczeòstwa sπ oznaczone tym znakiem 1.) Uøytkowanie zgodne z przepisami a.) Zobacz dane techniczne b.) Do zastosowania przepisûw naleøy rûwnieø postípowanie zgodnie ze wskazûwkami producenta zamieszczonymi w warunkach konserwacji i utrzymania naleøytego stanu technicznego. 2.) CzÍúci zamienne a.) Oryginalne czíúci zamienne i akcesoria sπ specjalnie skonstruowane do tych maszyn. b.) Chcemy wyraünie zaznaczyê, øe czíúci i akcesoria dostarczone nie przez nas, nie sπ przez nas sprawdzane i nie zalecamy ich uøywania. 6.) Zakaz zabierania osûb a. Przewoøenie osûb na maszynie jest niedozwolone. b. Maszyne mozna transportowac po drogach publicznych wylacznie w opisanej pozycji. 7.) Charakterystyka jazdy z urzπdzeniami nabudowanymi a. Pojazd ciπgnπcy jest obciπøony z przodu lub od ty u odpowiednim balastem, øeby zapewniê w aúciwe kierowanie i hamowanie (min. 20% ciíøaru pustego pojazdu na przednia os). b. Jezdnia i nabudowana maszyna wp ywajπ na charakter jazdy. SposÛb jazdy naleøy dostosowaê do warunkûw terenowych oraz rodzaju gleby. c. UwzglÍdniÊ podczas jazdy na zakrície z z a c z e p i o n y m pojazdem szeroki wysiíg i masí wyporu urzπdzenia d. UwzglÍdniÊ podczas jazdy na zakrície z zaczepiona lub p o z a w i e s z o n π maszynπ szeroki wysiíg i masí wyporu urzπdzenia Kg 20% c.) Uøywanie tych produktûw moøe pociπgaê za sobπ w okolicznoúciach okreúlonych w aúciwoúci PaÒstwa maszyny, negatywne skutki. Producent nie ponosi øadnej odpowiedzialnoúci za powsta e szkody w wyniku stosowania nieoryginalnych czíúci zamiennych i akcesoriûw. d.) Za samowolne przerûbki i zmiany w budowie i czíúciach maszyny producent nie odpowiada. 3.) Urzπdzenia ochronne Wszelkie urzπdzenia ochronne musza byê zainstalowane na maszynie i utrzymywane w naleøytym stanie technicznym. Wymaga sií wymiany po okreúlonym czasie uøytkowania uszkodzonych pokryw ochronnych. 4.) Prze uruchomieniem a. Przed uruchomieniem uøytkownik powinien zaznajomiê sií z wszystkimi urzπdzeniami uruchamiajπcymi, jak rûwnieø ich funkcjonowaniem Podczas pracy jest juø za pûüno! b. Przed kaødym uruchomieniem urzπdzenia sprawdziê sprawnoúê dzia ania i zabezpieczeò 5.) Azbest Okreúlone, dokupione czíúci maszyny mogπ z przyczyny wymogûw technicznych zawieraê azbest. ZwrÛciÊ uwagí na metkí. 8.) OgÛlnie a. Przed zaczepieniem maszyny na trzypunktowy wieszak zawieszenia ustawiê düwignie w takiej pozycji, ktûra wyklucza niespodziewane podniesienie lub obniøenie. b. Przy sprzíganiu maszyny z ciπgnikiem powstaje ryzyko skaleczenia! c. W obríbie wieszaka zawieszenia istnieje niebezpieczeòstwo okaleczenia przez sprasowanie i obciície. d. Nie wchodziê miedzy ciπgnik i maszyní podczas uruchamiania zewnítrznej obs ugi trzypunktowego zawieszenia. e. Montaøu i demontaøu wa ka przegubowego dokonywaê tylko przy wy πczonym silniku f. Podczas jazdy po drodze z podniesiona maszyna dzwignia obs ugi musi byê zablokowana w dolnym po oøeniu g. Przed opuszczeniem ciπgnika maszyní ustawiê na ziemi ñ wyciπgnπê kluczyk h. Nikt nie moøe przebywaê pomiídzy ciπgnikiem i. maszyna, aø do czasu zabezpieczenia maszyny przed stoczeniem sií przez zaciπgniecie hamulca lub pod oøenie k ody. j. Przy wszelkich pracach konserwatorskich, naprawczych i przebudowy, silnik musi byê wy πczony a wa napídu roz πczony. 9.) Czyszczenie maszyny Nie czyúciê pod wysokim ciúnieniem oøysk i elementûw hydrauliki. 9400_-Anhang A_Sicherheit - A 1 -

22 Waøne informacje dodatkowe dla Pa stwa bezpieczeòstwa Kombinacja ciπgnik i maszyna nabudowywana Nabudowa urzπdzeò z przodu ciπgnika i na trzypunkcie nie moøe powodowaê przekroczenia dopuszczalnego ciíøaru ca kowitego, dopuszczalnego obciπøenia osi oraz wytrzyma oúci opon ciagnika. Przednia oú ciπgnika musi byê zawsze obciπøona balastem wynaszπcym min 20% ciíøaru w asnego ciπgnika. Przed dokonaniem zakupu maszyny upewnijcie sií PaÒstwo, czy powyøsze warunki zosta y spe nione dokonujπc odpowiednich obliczeò lub waøπc kombinacje ciπgnik-maszyna. Ustalenie ca kowitego ciíøaru ciπgnika, obciπøenia osi i wytrzyma oúci opon, jak rûwnieø wymaganego min obciπøenia. Do dokonania obliczeò potrzebujecie PaÒstwo nastípujπcych danych: T L [kg] T V [kg] ciíøar w asny ciπgnika obciπøenie przedniej osi pustego ciagnika 1 1 a [m] OdstÍp miídzy punktem ciíøkoúci maszyny nabud z przodu / balast przedni úrodek osi przedniej 2 3 T H [kg] obciπøenie tylnej osi pustego ciπgnika 1 b [m] odleg oúê miídzy ko ami ciπgnika 1 3 G H [kg] G V [kg] ciíøar ca kowity maszyny nabud z ty u / tylny balast ciíøar ca k, maszyny nabud z przodu / balast przedni 2 2 c [m] d [m] OdstÍp miídzy úrodkiem osi úrodkiem kuli ciíg a dolnego tylnej i OdstÍp miídzy úrodkiem kuli ciíg a dolnego i punktem ciíøkoúci maszynz nabud z ty u / balast tylny Zobacz instrukcjí obs ugi ciπgnika Zobacz cennik i/lub instr obs ugi maszyny Wymiary Maszyna nabudowana z ty u ewent. Kombinacje przûd-ty 1. Obliczenie min obciπøenia przedniego G ProszÍ nanieúê wyliczonπ wartoúc min obciπøenia, jakie potrzebne jest do obciπøenia przodu ciagnika, do tabeli. Maszyna nabudowana z przodu 2. Obliczenie min obciπøenia tylnego ProszÍ nanieúê wyliczonπ wartoúc min obciπøenia, jakie potrzebne jest do obciπøenia ty u ciagnika, do tabeli zusinfo / Ba-el Allg. - Z.22 -

23 Waøne informacje dodatkowe dla Pa stwa bezpieczeòstwa 3. Obliczenie rzeczywistego obciπøenia przedniej osi T (Gdy nabudowana z przodu maszyna (Gv) nie zapewnia w aúciwego obciπøenia min z przodu (GVmm), musi byê zwiíkszony ciíøar nabudowanej z przodu maszyny do ciíøaru minimalnego!) Wprowdücie PaÒstwo do tabeli obliczona rzeczywistπ i podanπ w instrukcji obs ugi ciπgnika wielkoúê dopuszczalnego ciíøaru przedniej osi. 4. Obliczenie rzeczywistego ciíøaru ca kowitego Gtat (Jeøeli minimalne zbalastowanie tylu ( G H min ) z urzadzeniem zawieszanym z tylu ( GH ) jest zbyt male naleøy podniesc wage urzadzenia do wagi minimalnego zbalastowania tylu ) ProszÍ naniesc obliczone, rzeczywiste oraz podane w instrucji ciagnika dopuszczalne masy calkowite w tabele. 5. Obliczenie rzeczywistego obciazenia osi tylnej. H tat ProszÍ naniesc obliczone, rzeczywiste oraz podane w instrucji ciagnika dopuszczalne masy calkowite w tabele. 6. Nosnosc opon ProszÍ naniesc podwojna 000wartosc nosnosci opon ( opis producenta opon ) do tabeli. Tabela Wartosc rzeczywista wg. obliczen Wartosc dopuszczalna wg. Instrukcji obsl. Podwojna dopuszczalna nosnosc opon Mnimalne zbalastowanie Przod / Tyl Masa calkowita Obciazenie przod Obciazenie na os tylny Zbalastowanie minimalne musi zostac zamontowane na ciagniku w postaci balastu lub urzadzenia towarzyszacego. Wartosci obliczone musza byê mniejsze/rowne wartosciom dopuszczalnym zusinfo / Ba-el Allg. - Z.23 -

24 ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen; Industriegelände 1 AGREGAT PODORYWKOWY SYNKRO 2200, SYNKRO 2600, SYNKRO 2600 S, SYNKRO 3000, SYNKRO 3000 S, SYNKRO 3800 S EG Konformitätserklärung Grieskirchen, pa. Ing. W. Schremmer
