1 Instrukcja obsługi nr J.0 TERRADISC 3000 (Type 9752 : ) TERRADISC 4000 (Type 9756 : ) Brona talerzowa

2 Szanowny uøytkowniku! Dokona eú znakomitego wyboru. Cieszymy sií z tego i gratulujemy, øe zdecydowa eú sií na Pottingera i Landsberg. Jako TwÛj partner techniczny oferujemy Ci najwyøszπ jakoúê oraz wydajnoúê po πczonπ z niezawodnym serwisem. W celu okreúlenia warunkûw pracy naszych maszyn, a nastípnie wykorzystania tych informacji w procesie ich udoskonalenia prosimy o podanie Twoich danych. Dane te pozwolπ nam informowaê CiÍ na bieøπco o nowych rozwiπzaniach technicznych w naszej firmie. OdpowiedzialnoúÊ cywilna za jakoúê produktu. Zgodnie z odpowiedzialnoúciπ cywilnπ producent i handlarz zobowiπzujπ sií przy sprzedaøy maszyny do przekazania przynaleønej jej instrukcji obs ugi oraz przeszkolenia jej uøytkownika zgodnie z przepisami dotyczπcymi obs ugi, bezpieczeòstwa oraz konserwacji urzπdzenia. Potwierdzeniem prawid owego przekazania maszyny wraz z przynaleønπ do niej instrukcjπ obs ugi jest "ProtokÛ przekazania". PoszczegÛlne czíúci tego protoko u otrzymujπ: - dokument "A" - podpisany naleøy wys ac do firmy Pottinger (w przypadku produktûw firmy Landsberg protokû naleøy wys aê na adres tej firmy) - dokument "B" pozostaje w firmie sprzedajπcej maszyní - dokument "C" otrzymuje klient UWAGA! W przypadku dalszego przekazania maszyny nowy nabywca musi otrzymaê instrukcjí obs ugi oraz zostaê przeszkolony w zakresie jej obs ugi. Poettinger - Newsletter Aktualne informacje, przydatne linki i wiadomosci ALLG./BA SEITE 2 / 0000-

3 ZASADY PRZEKAZANIA MASZYNY Dokument D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) Telefax ( ) GEBR. PÖTTINGER GMBH Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) Telefax ( ) Poczuwajπc sií do obowiπzku odpowiedzialnoúci za produkt prosimy odnieúê sií do poniøszych punktûw ZakreúliÊ w aúciwe x Stwierdzono zgodnoúê stanu maszyny ze stanem na liúcie przewozowym. Dostarczono wszystkie urzπdzenia ochronne i instrukcjí obs ugi. Klient zosta poinformowany i zaznajomiony z obs ugπ, uruchamianiem i konserwacjπ maszyny wzgl. urzπdzenia. Przeprowadzona prace dostosowawcze maszyny do ciπgnika. Objaúniono sposûb ustawianie maszyny w pozycji roboczej i transportowej. Udzielono informacji dotyczπcych wyposaüenia dodatkowego. Klient zosta pointformowany o koniecznoúci zaznajomienia sií z instrukcjπ obs ugi. W celu potwierdzenia, øe maszyna i instrukcja obs ugi zosta y prawid owo przekazane, wymagane jest pisemne potwierdzenie. S uøπ temu nastípujπce dokumenty: - dokument A ñ podpisany naleøy wys aê do firmy Pottinger lub przekazac elektronicznie przez Internet ( - dokument B pozostaje u dealera, ktûry dokona przekazania maszyny - dokument C otrzymuje klient Dokum D Synkro - 3 -

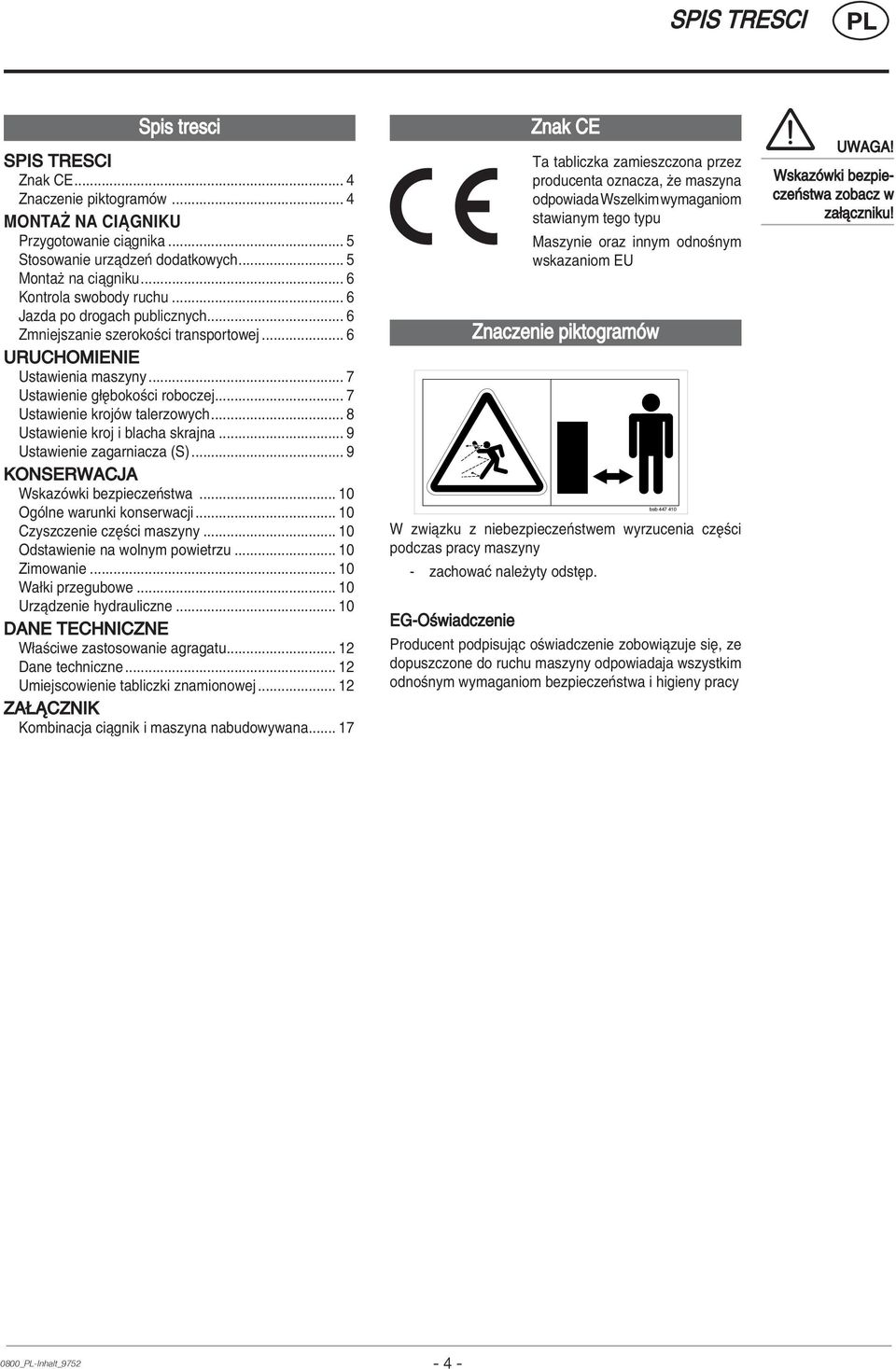

4 SPIS TRESCI Spis tresci SPIS TRESCI Znak CE... 4 Znaczenie piktogramûw... 4 MONTAŻ NA CIĄGNIKU Przygotowanie ciągnika... 5 Stosowanie urządzeń dodatkowych... 5 Montaż na ciągniku... 6 Kontrola swobody ruchu... 6 Jazda po drogach publicznych... 6 Zmniejszanie szerokości transportowej... 6 URUCHOMIENIE Ustawienia maszyny... 7 Ustawienie g Íbokoúci roboczej... 7 Ustawienie krojûw talerzowych... 8 Ustawienie kroj i blacha skrajna... 9 Ustawienie zagarniacza (S)... 9 KONSERWACJA WskazÛwki bezpieczeòstwa OgÛlne warunki konserwacji Czyszczenie czíúci maszyny Odstawienie na wolnym powietrzu Zimowanie Wa ki przegubowe Urzπdzenie hydrauliczne DANE TECHNICZNE W aúciwe zastosowanie agragatu Dane techniczne Umiejscowienie tabliczki znamionowej ZA CZNIK Kombinacja ciπgnik i maszyna nabudowywana Znak CE Ta tabliczka zamieszczona przez producenta oznacza, øe maszyna odpowiada Wszelkim wymaganiom stawianym tego typu Maszynie oraz innym odnoúnym wskazaniom EU Znaczenie piktogramûw bsb W zwiπzku z niebezpieczeòstwem wyrzucenia czíúci podczas pracy maszyny - zachowaê naleøyty odstíp. EG-Oúwiadczenie Producent podpisujπc oúwiadczenie zobowiπzuje sií, ze dopuszczone do ruchu maszyny odpowiadaja wszystkim odnoúnym wymaganiom bezpieczeòstwa i higieny pracy UWAGA! WskazÛwki bezpie- czeòstwa zobacz w za πczniku! 0800_-Inhalt_

5 MONTAŻ NA CIĄGNIKU Koła - Ciśnienie w tylnych kołach ciągnika podczas zastosowania powinno wynosić 0,8 bar. - W trudnych warunkach pracy przydatne może być dodatkowe obciążenie kół. Patrz również instrukcja obsługi producenta ciągnika. Obciążniki Z przodu ciągnik należy odpowiednio wyposażyć w obciążniki, w celu zagwarantowania sterowalności i dobrego hamowania. Minimum 20% ciężaru własnego pojazdu na osi przedniej. Przygotowanie ciągnika Podnośnik - Długość ramion podnośnika (4) po prawej i po lewej stronie musi być taka sama. Ustawienie za pomocą urządzenia regulacyjnego (3). - Jeśli podpory do podnoszenia (4) na dolnych cięgłach można ustawić w różnych pozycjach, należy wybrać pozycję tylną (H). Dzięki temu układ hydrauliczny ciągnika nie jest tak bardzo obciążony. - Górne cięgło (1) ustawić zgodnie z wytycznymi producenta ciągnika (2). Wskazówki bezpieczeństwa: patrz Załącznik -A1 pkt. 8a. - h.) Kg 20% Regulacja układu hydraulicznego podnośnika (regulacja położenia) Podczas montażu i demontażu urządzenia oraz podczas transportu. Regulacja położenia jest aktywna przy normalnym ustawieniu układu hydraulicznego podnośnika. Nadbudowane urządzenie pozostaje na wysokości (w położeniu) jaka zostanie ustawiona za pomocą sterownika (ST). Ustawienie transportowe - Dolne cięgło ustawić podporami (5) tak, by zawieszone urządzenie nie kołysało się podczas transportu. - Zablokować dźwignię obsługi układu hydraulicznego przed jej opuszczeniem. Oś montażowa Odpowiednio do wielkości zaczepu (kategoria II lub III) przy podnośniku ciągnika należy wybrać oś montażową nadbudowywanego urządzenia. Patrz również wykaz części zamiennych. Stosowanie urządzeń dodatkowych Urządzenia dodatkowe jak np. Drillbox (DB) zamontować na urządzeniu zgodnie ze wskazówkami producenta. TERRADISC nie wolno nadmiernie obciążać. W razie wątpliwości proszę o kontakt z naszym punktem serwisowym. Dodatkowo przestrzegać granic wydajności stosowanego ciągnika ANBAU_

6 MONTAŻ NA CIĄGNIKU Montaż na ciągniku - Ustawić układ hydrauliczny ciągnika na regulację położenia. - Urządzenie zamontować na dolnych cięgłach i zabezpieczyć zawleczką składaną. Wskazówki bezpieczeństwa: patrz Załącznik -A1 pkt. 8a. - h.) Ustawienie cięgła górnego (1) - Cięgło górne (1) ustawić tak, żeby punkt podłączenia (P1) na maszynie leżał także podczas pracy wyżej niż punkt podłączenia (P2) na ciągniku. Zależnie od ustawienia wału nadążnego lub brony może się zdarzyć, że wsporniki będą odstawać. Może dojść do uszkodzenia opon ciągnika! W takim wypadku podpory należy skrócić! Kontrola swobody ruchu Ha Odstawienie, czyszczenie i przechowywanie urządzenia przez zimę Przestrzegać wskazówek zawartych w rozdziale "KONS- ERWACJA"! Jazda po drogach publicznych Przestrzegać krajowych przepisów ruchu drogowego. W załączniku C znajdują się wskazówki dotyczące montażu oświetlenia, obowiązujące na terenie Niemiec. Części i montaż - patrz wykaz części zamiennych Całkowita szerokość urządzenia TERRADISC 3000 = 3 m TERRADISC 4000 = 4 m Pozwolenie specjalne Szerokość transportowa maszyny wynosi więcej niż 3 m, zmniejszenie tej szerokości jest technicznie niemożliwe. W takim przypadku należy wnioskować w odnośnym urzędzie o pozwolenie specjalne na przejazd po drogach publicznych. Niemcy: Opinia wystawiona przez TÜV Bayern dla okazania w urzędzie znajduje się w załączniku niniejszej broszury. Wskazówki bezpieczeństwa: Patrz załącznik A1: Pkt 1, 3, 4 i 6-9. Zmniejszanie szerokości transportowej P2 Szerokość transportowa może zostać zmniejszona poprzez złożenie talerzy skrajnych z obu stron. - Z P1 usunąć sworzeń - Złożyć talerz skrajny - Sworzeń włożyć w P2 i zabezpieczyć P ANBAU_

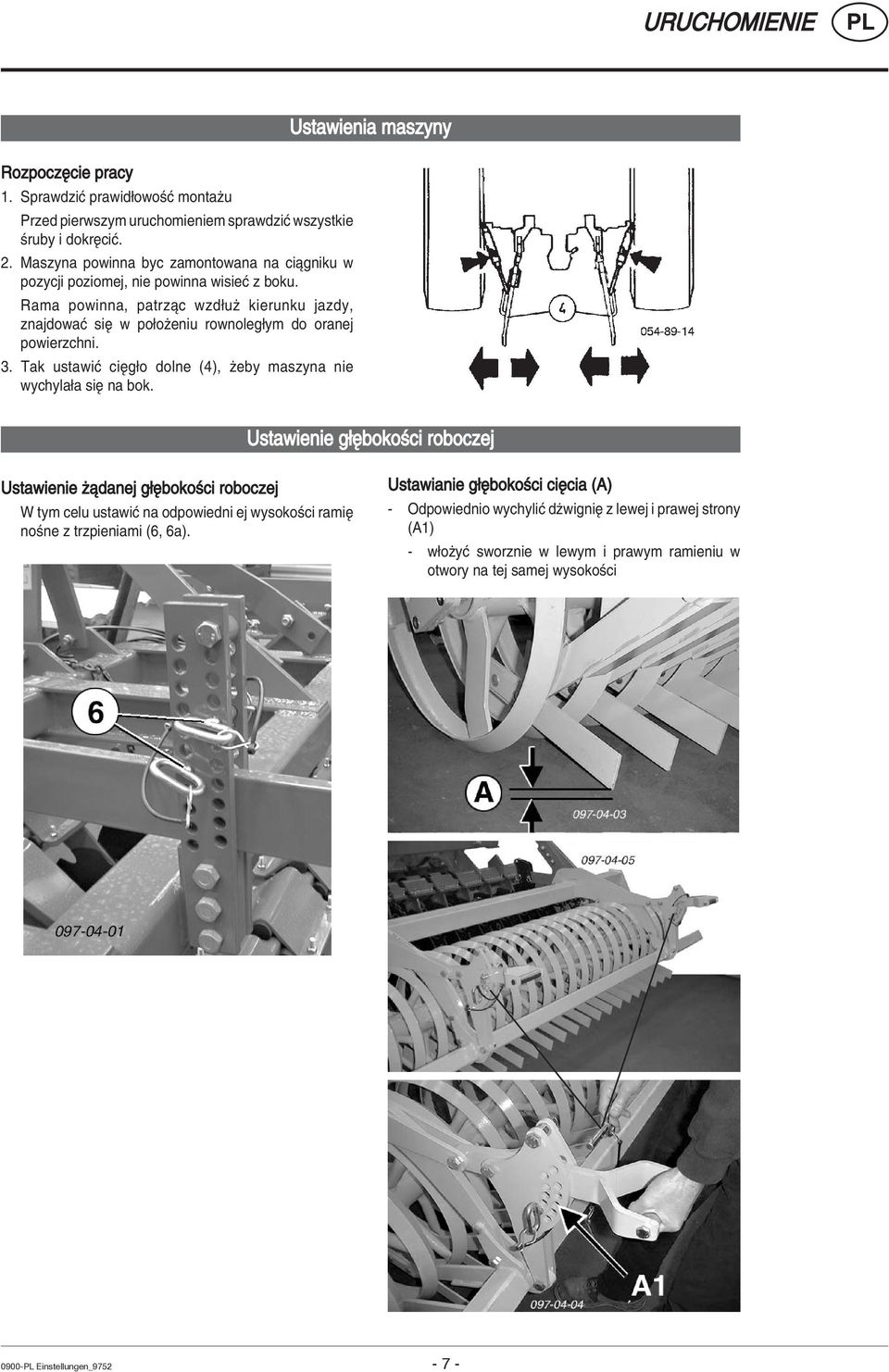

7 URUCHOMIENIE RozpoczÍcie pracy 1. SprawdziÊ prawid owoúê montaøu Przed pierwszym uruchomieniem sprawdziê wszystkie úruby i dokríciê. 2. Maszyna powinna byc zamontowana na ciπgniku w pozycji poziomej, nie powinna wisieê z boku. Rama powinna, patrzπc wzd uø kierunku jazdy, znajdowaê sií w po oøeniu rownoleg ym do oranej powierzchni. 3. Tak ustawiê ciíg o dolne (4), øeby maszyna nie wychyla a sií na bok. Ustawienia maszyny Ustawienie g Íbokoúci roboczej Ustawienie øπdanej g Íbokoúci roboczej W tym celu ustawiê na odpowiedni ej wysokoúci ramií noúne z trzpieniami (6, 6a). Ustawianie g Íbokoúci ciícia (A) - Odpowiednio wychyliê düwignií z lewej i prawej strony (A1) - w oøyê sworznie w lewym i prawym ramieniu w otwory na tej samej wysokoúci Einstellungen_

8 URUCHOMIENIE Ustawienie krojûw talerzowych ï Ustawienie powinno byê dostosowane do warunkûw pracy (rodzaj gleby, prídkoúê jazdy i rozk ad s omy na polu). ï Warstwa gleby (B) po uprawie powinna byê jak najbardziej p aska Ustawienie kroi: - ZminimalizowaÊ przesuniície kroi 9np. cofnπê ciπgnikiem) - PodnieúÊ blokadí (H) - wybraê odpowiednia pozycjí (P) (5 istnieje 5 moüliwoúci ustawienia kroi) - Ponownie zablokowaê blokadí (H) Einstellungen_

9 URUCHOMIENIE Ustawienie kroj i blacha skrajna Cel: unikniície wyrzucania gleby na bok i tworzenia sií wa Ûw ziemi Moøliwoúci ustawienia: Przez odpowiednie wybranie pozycji (C1, C2, C3) SprawdziÊ dokrícenie úrub! Ustawienie zagarniacza (S) - ustawienie g Íbokoúci pracy przy pomocy sworzni "5" - ustawienie kπta pochylenia przy pomocy sworzni "5a" Einstellungen_

10 KONSERWACJA I UTRZYMANIE WDOBRYM STANIE TECHNICZNYM WskazÛwki bezpieczeòstwa * Przed ustawieniem, pracami naprawczymi i konserwatorskimi wy πczyê silnik OgÛlne warunki konserwacji Aby urzπdzenie po d ugim czasie uøytkowania znajdowa o sií ciπgle w dobrym stanie technicznym prosimy zastosowaê sií do nastípujπcych wskazûwek: - po pierwszych godzinach pracy dokríciê wszystkie úruby. SzczegÛlnej kontroli podlegajπ úruby ostrza - StosowaÊ sií do zaleceò dotyczπcych konserwacji przek adni kπtowej i belki koszπcej CzÍúci robocze a. CzÍúci oryginalne i akcesoria sπ skonstruowane specjalnie dla danej maszyny. b. Chcemy zwrûciê szczegûlna uwagí. PaÒstwa na to,ze wszystkie czíúci i akcesoria dostarczane nie przez nasza firmí, nie podlegajπ naszej kontroli i nie sπ przez nas zalecane. c. Zastosowanie tych produktûw moøe prowadziê ze wzglídûw konstrukcyjnych i w aúciwoúci. PaÒstwa maszyny, do negatywnych zmian i uszkodzeò. Producent nie odpowiada za skutki wynikajπce z zastosowania nie oryginalnych czíúci i akcesoriûw. d. Samowolne przerûbki, jak rûwnieø zastosowanie przerobionych elementûw maszyny wykluczajπ odpowiedzialnoúê producenta za ewentualne szkody. Odstawienie na wolnym powietrzu Przy d uøszym przechowywaniu maszyny na wolnym powietrzu wyczyúciê t oczysko i zakonserwowaê smarem TD 49/93/2 Zimowanie FETT - Przed zima wyczyúciê gruntownie maszyní - UstawiÊ os oní przeciwwietrzna - ZmieniÊ, wzglídnie uzupe niê olej w przek adniach - ZabezpieczyÊ nie malowane elementy przed korozja - WysmarowaÊ wszystkie punkty zgodnie z planem smarowania Wa ki przegubowe - Zobacz za πcznik Przy konserwacji naleøy zachowaê ostroønoúê! Zasadniczo obowiπzujπ zalecenia i wskazûwki umieszczone w tej instrukcji obs ugi Gdy brak jest specjalnych zaleceò dotyczπcych wa kûw przegubowych, obowiπzujπ wskazania producenta danego wa ka przegubowego zawarte w instrukcji do πczonej do tego wa ka. Urzπdzenie hydrauliczne Uwaga niebezpieczeòstwo skaleczenia i infekcji! P yn znajdujπcy sií pod wysokim ciúnieniem moøe wyprysnπê na skûrí. W takich przypadkach natychmiast skonsultowaê sií zlekarzem! WskazÛwki bezpie- czeòstwa: * Przed ustawie- niem, pracami naprawczymi i konserwatorskimi wy πczyê silnik * Nie dokonywaê øadnych prac pod maszynπ bez uprzedniego pewnego podparcia maszyny - Po pierwszych godzinach pracy dokríciê wszystkie úruby - Zawsze odstawi- aj maszyní na p askim, rûwnym pod ozu. WskazÛwki dotyczπce napraw Zobacz wska- zûwki zawarte w za πczniku Czyszczenie czíúci maszyny Uwaga! Nie stosowaê czyszczenia wysokociúnieniowego przy oøyskach i przewodach hydraulicznych. - Zagroøenie korozja! - Po czyszczeniu zakonserwowaê maszyní smarem zgodnie z planem smarowania i przeprowadziê krûtka prûbí pracy - Przy czyszczeniu z zastosowaniem zbyt wysokiego ciúnienia mogπ powstaê uszkodzenia lakieru Przed pod πczeniem przewodûw hydraulicznych upewnij sie, øe system hydrauliczny jest dopasowany do ciagnika Po pierwszych 10 godzinach i co kaøde 50 roboczogodzin - sprawdziê szczelnoúê urzπdzenia hydraulicznego i rur doprowadzajπcych oraz dokríciê úruby. Przed kaødym uruchomieniem - sprawdziê stan zuøycia wíøy hydraulicznych. Natychmiast wymieniê przetarte lub uszkodzone wíøe hydrauliczne. Wymieniane przewody musza odpowiadaê technicznym wymogom producenta. WÍøe ulegajπ naturalnemu zuøyciu. Czas uøytkowania nie powinien przekroczyê 5-6 lat. WskazÛwki bezpie- czeòstwa: Przed kazdym pod πczeniem naleøy wyczyúciê wtyczki sprzígu wízy hydraulicz- nych i puszki. ZwrÛÊ uwagí na przetarcia i miejsca zacisku 1201_-Allgemeine-Wartung_BA

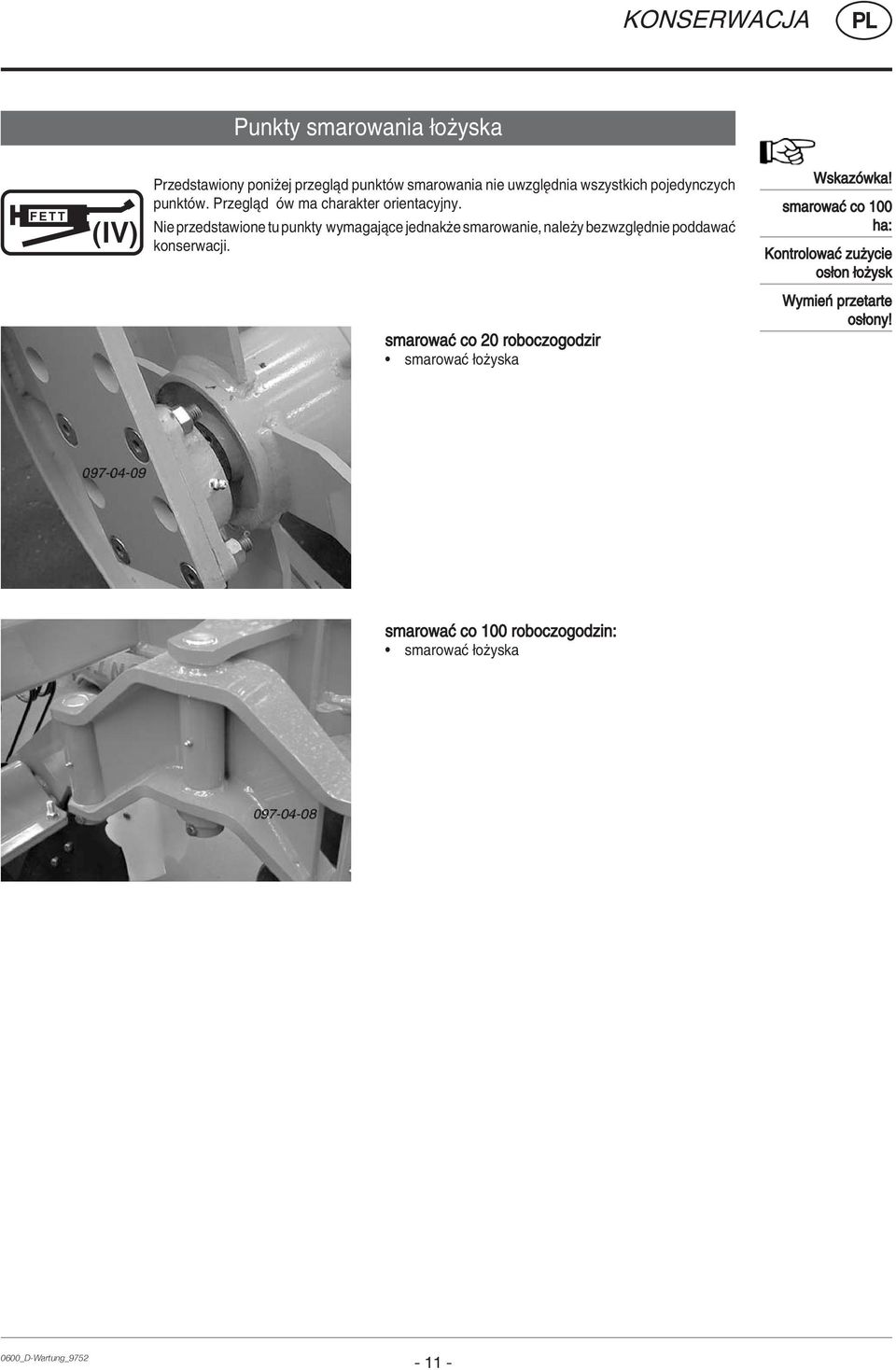

11 KONSERWACJA Punkty smarowania oøyska FETT (IV) Przedstawiony poniøej przeglπd punktûw smarowania nie uwzglídnia wszystkich pojedynczych punktûw. Przeglπd Ûw ma charakter orientacyjny. Nie przedstawione tu punkty wymagajπce jednakøe smarowanie, naleøy bezwzglídnie poddawaê konserwacji. WskazÛwka! smarowaê co 100 ha: KontrolowaÊ zuøycie os on oøysk smarowaê co 20 roboczogodzin: ï smarowaê oøyska WymieÒ przetarte os ony! smarowaê co 100 roboczogodzin: ï smarowaê oøyska 0600_D-Wartung_

12 DANE TECHNICZNE Umiejscowienie tabliczki znamionowej Numer fabryczny (Masch.Nr) znajduje sií na pokazanej obok tabliczce znamionowej oraz jest nabity na ramie. Przypadki gwarancji oraz wszelkie zapytania nie bídπ rozpatrywane bez podania numeru fabrycznego. ProszÍ nanieúê numer fabryczny PaÒstwa maszyny zaraz po jej zakupie w oznaczonym miejscu. W aúciwe zastosowanie agragatu maszyne "TERRADISC 3000 (Type 9752), TERRADISC 4000 (Type 9756), jest przezanczony wy πcznie do zastosowania w rolnictwie. * do przygotowania gûrnej warstwy ornej pod siew. Kaøde inne zastosowanie jest nie zgodne z przeznaczeniem agregatu. Producent nie odpowiada za øadne szkody wynik e z niew aúciwego zastosowania: * Do w aúciwego uøytkowania zalicza sie rûwnieø okreúlone przez producenta warunki konserwacji i utrzymania maszyny w dobrym stanie technicznym Dane techniczne TERRADISC 3000 TERRADISC 4000 K Szerokosc robocza 3,0 m 4,0 m Szerokosc transportowa 3,0 m 4,0 m IloúÊ krojûw årednica kroju 510 mm 510 mm Wys. ramyszer. 80 mm 80 mm Zaczep Kat II / III KAT II / III Zapotrzebowanie mocy 80 kw (110 KM) 110 kw (150 KM) Poziom ha asu 70 db(a) 70 db(a) Ciezar - maszyny podstawowej (z zarabiaczem i krojem skrajnym) 1590 kg 2300 kg Wszystkie dane niezobowiazujace TECHN. DATEN_

13 ZA CZNIK -Anhang Titelblatt _BA-Allgemein

14 Orygina jest nie do podrobienia... Dalej zajedziesz na oryginalnych czíúciach firmy Poettinger * JakoúÊ i precyzja - bezpieczeòstwo pracy * NiezawodnoúÊ funkcjonowania * Duøa øywotnoúê - ekonomika * Gwarantowany serwis ze strony dealera firmy Poettinger Stoicie PaÒstwo przed wyborem:,,orygina,, czy,,podrûbka,,? Na podjície tej decyzji czísto ma wp yw cena. PamiÍtajcie jednak, øe tani zakup moøe czísto okazaê sií bardzo drogi. Dlatego pamiítajcie przy zakupie o oryginalnych czíúciach ze znakiem koniczynki! -Anhang Titelblatt _BA-Allgemein

15 WskazÛwki bezpieczeòstwa ZA CZNIK-A WskazÛwki dla bezpiecznej pracy W tej instrukcji obs ugi wszystkie miejsca poruszajπce sprawy bezpieczeòstwa sπ oznaczone tym znakiem 1.) Instrukcja obs ugi a.) Instrukcja obs ugi jest waünym i spûjnym elementem urzπdzenia. Zadbaj, aby instrucja zawsze by a dostípna w miejscu pracy maszyny. b.) Zachowaj instrukcje przez ca y czas uütkowania maszyny c.) Przy sprzedaüy lub przekazaniu urzπdzenia osobom trzecim zawsze do πczaj instrukcjí obs ugi d.) Utrzymuj w czystoúci i w jakosci pozwalajπcej na odczytanie, wszystkie piktogramy ostrzegajπce przed niebezpieczeòstwem znajdujπce sií na maszynie. WskazÛwki z piktogramow chronia przed wypadkiem 2.) Przeszkolony personel a.) Maszynπ mogπ pracowaê osoby, ktore osiπgní y wyznaczny przez prawo odpowiedni wiek, nadajπ sií do pracy pod wzglídem fizycznym i umys owym oraz zosta y przeszkolene wzglídnie przysposbione do pracy. b.) Osoby, ktûre wymagajπ jeszcze przeszkolenia, przysposobienia lub znajduja sií w toku nauki, moga pracowac maszynπ wy πcznie pod sta ym nadzorem doswiadczonej osoby. c.) Prace z zakresu kontroli, ustawiania i napraw mogπ byê przeprowadzone wy πczenie przez autoryzowany fachowy personel. 3.) Utrzymanie maszyny w dobrym stanie technicznym a.) W tej instrukcji obs ugi sπ opisane tylko prace zwiazane z konserwacjπ, piílegnacja i naprawπ, ktore moüe przeprowadziê sam uzytkownik maszyny. Pozosta e prace wykraczajπce poza opisane powyüej moga byc dokonywane wy acznie przez fachowy personel. b.) Prace naprawcze dotyczπce urzπdzeò elektrycznych lub hydraulicznych wymagajπ fachowej wiedzy, odpoiwednich narzídzi i warunkûw pracy, stad moga byc wykonywane wy acznie przez fachowy personel. 5.) CzÍúci zamienne a.) Oryginalne czíúci zamienne i akcesoria sπ specjalnie skonstruowane do tych maszyn. b.) Chcemy wyraünie zaznaczyê, øe czíúci i akcesoria dostarczone nie przez nas, nie sπ przez nas sprawdzane i nie zalecamy ich uøywania. c.) Uøywanie tych produktûw moøe pociπgaê za sobπ w okolicznoúciach okreúlonych w aúciwoúci PaÒstwa maszyny, negatywne skutki. Producent nie ponosi øadnej odpowiedzialnoúci za powsta e szkody w wyniku stosowania nieoryginalnych czíúci zamiennych i akcesoriûw. d.) Za samowolne przerûbki i zmiany w budowie i czíúciach maszyny producent nie odpowiada. 6.) Urzπdzenia ochronne a.) Wszelkie urzπdzenia ochronne musza byê zainstalowane na maszynie i utrzymywane w naleøytym stanie technicznym. Wymaga sií wymiany po okreúlonym czasie uøytkowania uszkodzonych pokryw ochronnych. 7.) Prze uruchomieniem a.) Przed uruchomieniem uøytkownik powinien zaznajomiê sií z wszystkimi urzπdzeniami uruchamiajπcymi, jak rûwnieø ich funkcjonowaniem Podczas pracy jest juø za pûüno! b.) Przed kaødym uruchomieniem urzπdzenia sprawdziê sprawnoúê dzia ania i zabezpieczeò 8.) Azbest a.) Okreúlone, dokupione czíúci maszyny mogπ z przyczyny wymogûw technicznych zawieraê azbest. ZwrÛciÊ uwagí na metkí. 4.) Uøytkowanie zgodne z przepisami a.) Zobacz dane techniczne b.) Do zastosowania przepisûw naleøy rûwnieø postípowanie zgodnie ze wskazûwkami producenta zamieszczonymi w warunkach konserwacji i utrzymania naleøytego stanu technicznego. 1200_-ANHANGA_SICHERHEIT

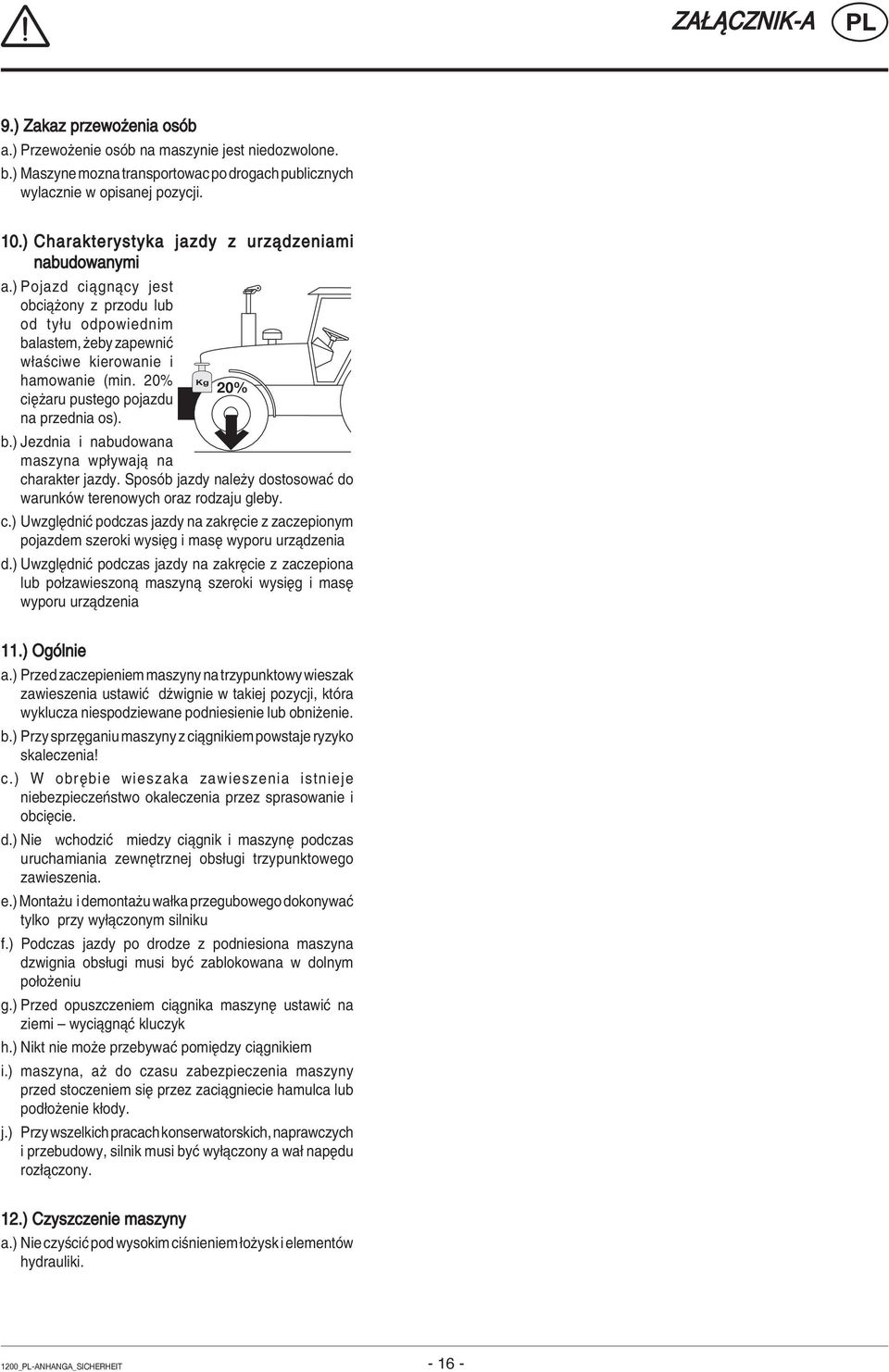

16 ZA CZNIK-A 9.) Zakaz przewoüenia osûb a.) Przewoøenie osûb na maszynie jest niedozwolone. b.) Maszyne mozna transportowac po drogach publicznych wylacznie w opisanej pozycji. 10.) Charakterystyka jazdy z urzπdzeniami nabudowanymi a.) Pojazd ciπgnπcy jest obciπøony z przodu lub od ty u odpowiednim balastem, øeby zapewniê w aúciwe kierowanie i hamowanie (min. 20% Kg 20% ciíøaru pustego pojazdu na przednia os). b.) Jezdnia i nabudowana maszyna wp ywajπ na charakter jazdy. SposÛb jazdy naleøy dostosowaê do warunkûw terenowych oraz rodzaju gleby. c.) UwzglÍdniÊ podczas jazdy na zakrície z zaczepionym pojazdem szeroki wysiíg i masí wyporu urzπdzenia d.) UwzglÍdniÊ podczas jazdy na zakrície z zaczepiona lub po zawieszonπ maszynπ szeroki wysiíg i masí wyporu urzπdzenia 11.) OgÛlnie a.) Przed zaczepieniem maszyny na trzypunktowy wieszak zawieszenia ustawiê düwignie w takiej pozycji, ktûra wyklucza niespodziewane podniesienie lub obniøenie. b.) Przy sprzíganiu maszyny z ciπgnikiem powstaje ryzyko skaleczenia! c.) W obríbie wieszaka zawieszenia istnieje niebezpieczeòstwo okaleczenia przez sprasowanie i obciície. d.) Nie wchodziê miedzy ciπgnik i maszyní podczas uruchamiania zewnítrznej obs ugi trzypunktowego zawieszenia. e.) Montaøu i demontaøu wa ka przegubowego dokonywaê tylko przy wy πczonym silniku f.) Podczas jazdy po drodze z podniesiona maszyna dzwignia obs ugi musi byê zablokowana w dolnym po oøeniu g.) Przed opuszczeniem ciπgnika maszyní ustawiê na ziemi ñ wyciπgnπê kluczyk h.) Nikt nie moøe przebywaê pomiídzy ciπgnikiem i.) maszyna, aø do czasu zabezpieczenia maszyny przed stoczeniem sií przez zaciπgniecie hamulca lub pod oøenie k ody. j.) Przy wszelkich pracach konserwatorskich, naprawczych i przebudowy, silnik musi byê wy πczony a wa napídu roz πczony. 12.) Czyszczenie maszyny a.) Nie czyúciê pod wysokim ciúnieniem oøysk i elementûw hydrauliki. 1200_-ANHANGA_SICHERHEIT

17 WAØNE INFORMACJE DODATKOWE DLA PA STWA BEZPIECZEÒSTWA Kombinacja ciπgnik i maszyna nabudowywana Nabudowa urzπdzeò z przodu ciπgnika i na trzypunkcie nie moøe powodowaê przekroczenia dopuszczalnego ciíøaru ca kowitego, dopuszczalnego obciπøenia osi oraz wytrzyma oúci opon ciagnika. Przednia oú ciπgnika musi byê zawsze obciπøona balastem wynaszπcym min 20% ciíøaru w asnego ciπgnika. Przed dokonaniem zakupu maszyny upewnijcie sií PaÒstwo, czy powyøsze warunki zosta y spe nione dokonujπc odpowiednich obliczeò lub waøπc kombinacje ciπgnik-maszyna. Ustalenie ca kowitego ciíøaru ciπgnika, obciπøenia osi i wytrzyma oúci opon, jak rûwnieø wymaganego min obciπøenia. Do dokonania obliczeò potrzebujecie PaÒstwo nastípujπcych danych: T L [kg] T V [kg] ciíøar w asny ciπgnika obciπøenie przedniej osi pustego ciagnika 1 1 a [m] OdstÍp miídzy punktem ciíøkoúci maszyny nabud z przodu / balast przedni úrodek osi przedniej 2 3 T H [kg] obciπøenie tylnej osi pustego ciπgnika 1 b [m] odleg oúê miídzy ko ami ciπgnika 1 3 G H [kg] G V [kg] ciíøar ca kowity maszyny nabud z ty u / tylny balast ciíøar ca k, maszyny nabud z przodu / balast przedni 2 2 c [m] d [m] OdstÍp miídzy úrodkiem osi tylnej i úrodkiem kuli ciíg a dolnego OdstÍp miídzy úrodkiem kuli ciíg a dolnego i punktem ciíøkoúci maszynz nabud z ty u / balast tylny Zobacz instrukcjí obs ugi ciπgnika Zobacz cennik i/lub instr obs ugi maszyny Wymiary Maszyna nabudowana z ty u ewent. Kombinacje przûd-ty 1. Obliczenie min obciπøenia przedniego G ProszÍ nanieúê wyliczonπ wartoúc min obciπøenia, jakie potrzebne jest do obciπøenia przodu ciagnika, do tabeli. Maszyna nabudowana z przodu 2. Obliczenie min obciπøenia tylnego ProszÍ nanieúê wyliczonπ wartoúc min obciπøenia, jakie potrzebne jest do obciπøenia ty u ciagnika, do tabeli ZUSINFO / BA-EL ALLG. - Z.17 -
