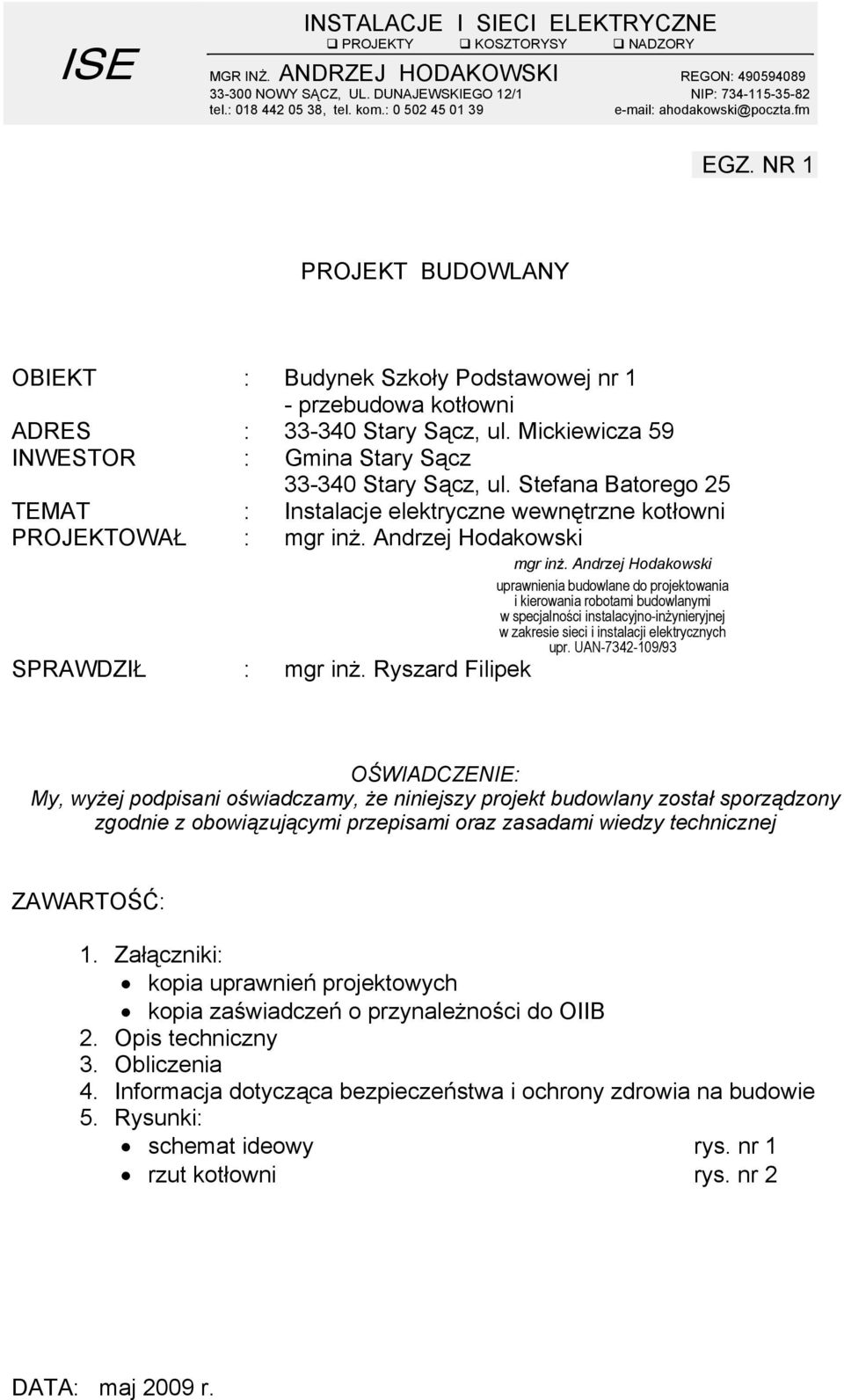

1 ISE INSTALACJE I SIECI ELEKTRYCZNE PROJEKTY KOSZTORYSY NADZORY MGR INŻ. ANDRZEJ HODAKOWSKI REGON: NOWY SĄCZ, UL. DUNAJEWSKIEGO 12/1 NIP: tel.: , tel. kom.: ahodakowski@poczta.fm EGZ. NR 1 PROJEKT BUDOWLANY OBIEKT : Budynek Szkoły Podstawowej nr 1 - przebudowa kotłowni ADRES : Stary Sącz, ul. Mickiewicza 59 INWESTOR : Gmina Stary Sącz Stary Sącz, ul. Stefana Batorego 25 TEMAT : Instalacje elektryczne wewnętrzne kotłowni PROJEKTOWAŁ : mgr inż. Andrzej Hodakowski mgr inż. Andrzej Hodakowski uprawnienia budowlane do projektowania i kierowania robotami budowlanymi w specjalności instalacyjno-inżynieryjnej w zakresie sieci i instalacji elektrycznych upr. UAN /93 SPRAWDZIŁ : mgr inż. Ryszard Filipek OŚWIADCZENIE: My, wyżej podpisani oświadczamy, że niniejszy projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej ZAWARTOŚĆ: 1. Załączniki: kopia uprawnień projektowych kopia zaświadczeń o przynależności do OIIB 2. Opis techniczny 3. Obliczenia 4. Informacja dotycząca bezpieczeństwa i ochrony zdrowia na budowie 5. Rysunki: schemat ideowy rys. nr 1 rzut kotłowni rys. nr 2 DATA: maj 2009 r.

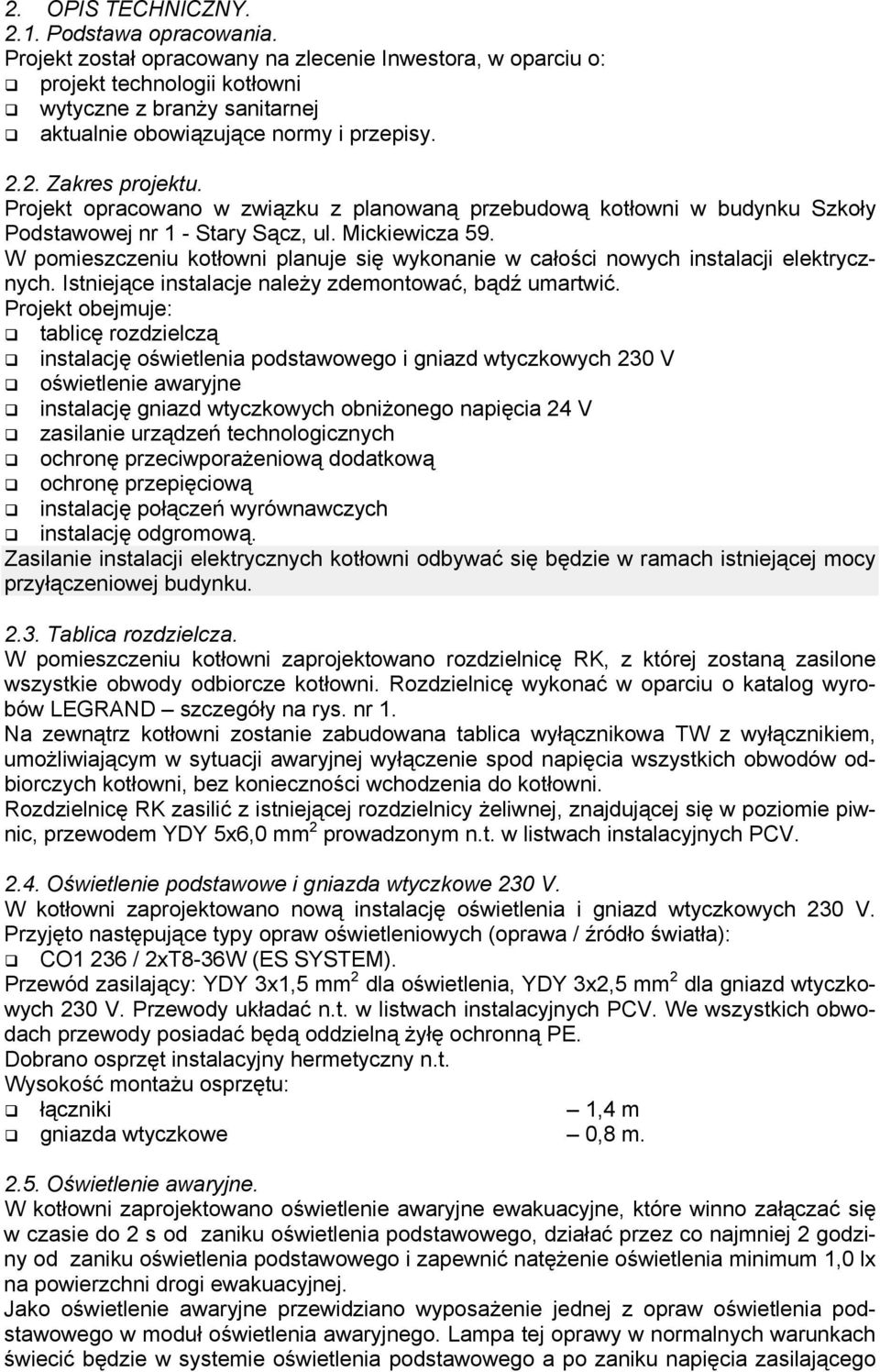

2 2. OPIS TECHNICZNY Podstawa opracowania. Projekt został opracowany na zlecenie Inwestora, w oparciu o: projekt technologii kotłowni wytyczne z branży sanitarnej aktualnie obowiązujące normy i przepisy Zakres projektu. Projekt opracowano w związku z planowaną przebudową kotłowni w budynku Szkoły Podstawowej nr 1 - Stary Sącz, ul. Mickiewicza 59. W pomieszczeniu kotłowni planuje się wykonanie w całości nowych instalacji elektrycznych. Istniejące instalacje należy zdemontować, bądź umartwić. Projekt obejmuje: tablicę rozdzielczą instalację oświetlenia podstawowego i gniazd wtyczkowych 230 V oświetlenie awaryjne instalację gniazd wtyczkowych obniżonego napięcia 24 V zasilanie urządzeń technologicznych ochronę przeciwporażeniową dodatkową ochronę przepięciową instalację połączeń wyrównawczych instalację odgromową. Zasilanie instalacji elektrycznych kotłowni odbywać się będzie w ramach istniejącej mocy przyłączeniowej budynku Tablica rozdzielcza. W pomieszczeniu kotłowni zaprojektowano rozdzielnicę RK, z której zostaną zasilone wszystkie obwody odbiorcze kotłowni. Rozdzielnicę wykonać w oparciu o katalog wyrobów LEGRAND szczegóły na rys. nr 1. Na zewnątrz kotłowni zostanie zabudowana tablica wyłącznikowa TW z wyłącznikiem, umożliwiającym w sytuacji awaryjnej wyłączenie spod napięcia wszystkich obwodów odbiorczych kotłowni, bez konieczności wchodzenia do kotłowni. Rozdzielnicę RK zasilić z istniejącej rozdzielnicy żeliwnej, znajdującej się w poziomie piwnic, przewodem YDY 5x6,0 mm 2 prowadzonym n.t. w listwach instalacyjnych PCV Oświetlenie podstawowe i gniazda wtyczkowe 230 V. W kotłowni zaprojektowano nową instalację oświetlenia i gniazd wtyczkowych 230 V. Przyjęto następujące typy opraw oświetleniowych (oprawa / źródło światła): CO1 236 / 2xT8-36W (ES SYSTEM). Przewód zasilający: dla oświetlenia, dla gniazd wtyczkowych 230 V. Przewody układać n.t. w listwach instalacyjnych PCV. We wszystkich obwodach przewody posiadać będą oddzielną żyłę ochronną PE. Dobrano osprzęt instalacyjny hermetyczny n.t. Wysokość montażu osprzętu: łączniki 1,4 m gniazda wtyczkowe 0,8 m Oświetlenie awaryjne. W kotłowni zaprojektowano oświetlenie awaryjne ewakuacyjne, które winno załączać się w czasie do 2 s od zaniku oświetlenia podstawowego, działać przez co najmniej 2 godziny od zaniku oświetlenia podstawowego i zapewnić natężenie oświetlenia minimum 1,0 lx na powierzchni drogi ewakuacyjnej. Jako oświetlenie awaryjne przewidziano wyposażenie jednej z opraw oświetlenia podstawowego w moduł oświetlenia awaryjnego. Lampa tej oprawy w normalnych warunkach świecić będzie w systemie oświetlenia podstawowego a po zaniku napięcia zasilającego

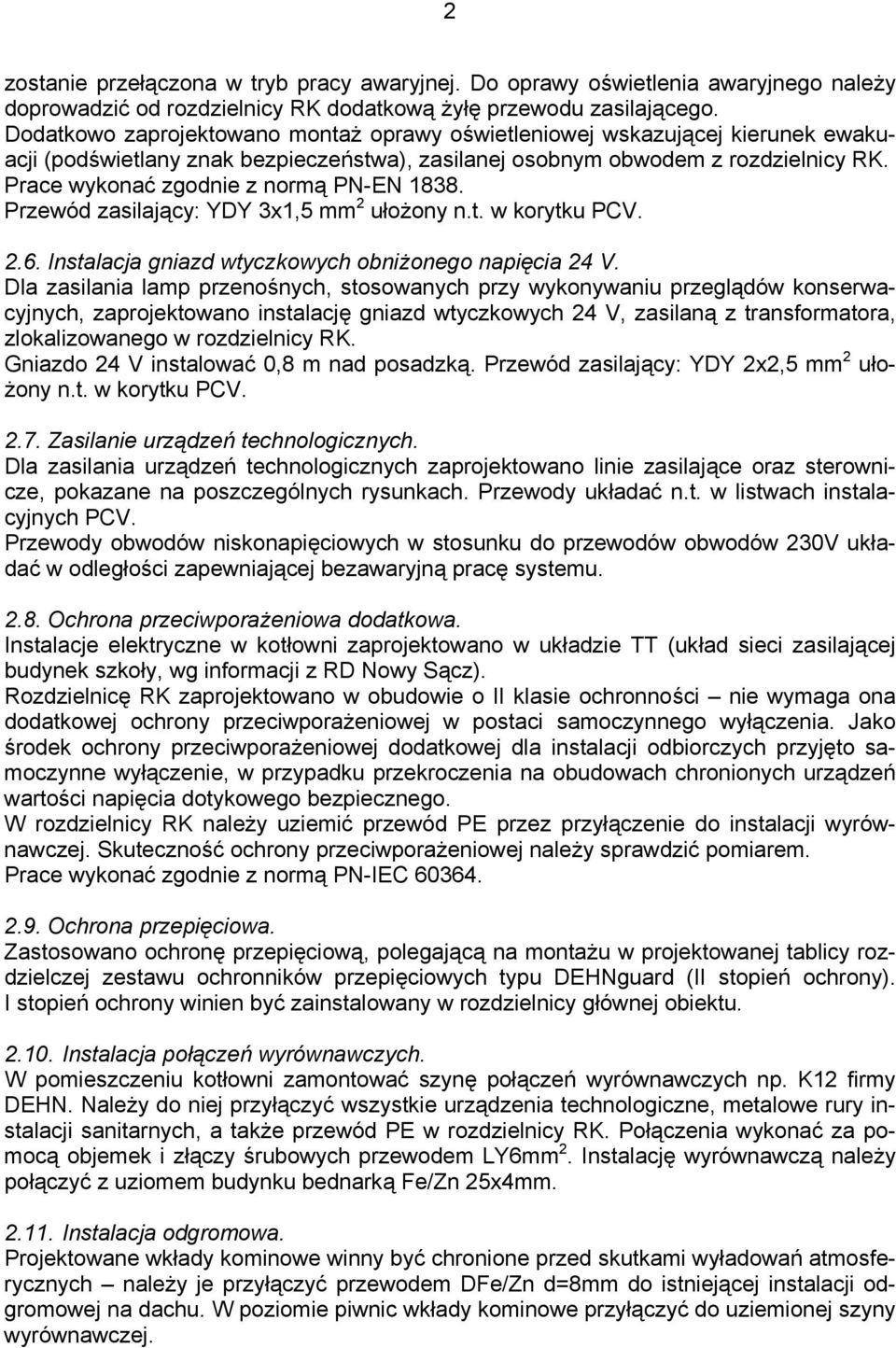

3 2 zostanie przełączona w tryb pracy awaryjnej. Do oprawy oświetlenia awaryjnego należy doprowadzić od rozdzielnicy RK dodatkową żyłę przewodu zasilającego. Dodatkowo zaprojektowano montaż oprawy oświetleniowej wskazującej kierunek ewakuacji (podświetlany znak bezpieczeństwa), zasilanej osobnym obwodem z rozdzielnicy RK. Prace wykonać zgodnie z normą PN-EN Przewód zasilający: ułożony n.t. w korytku PCV Instalacja gniazd wtyczkowych obniżonego napięcia 24 V. Dla zasilania lamp przenośnych, stosowanych przy wykonywaniu przeglądów konserwacyjnych, zaprojektowano instalację gniazd wtyczkowych 24 V, zasilaną z transformatora, zlokalizowanego w rozdzielnicy RK. Gniazdo 24 V instalować 0,8 m nad posadzką. Przewód zasilający: YDY 2x2,5 mm 2 ułożony n.t. w korytku PCV Zasilanie urządzeń technologicznych. Dla zasilania urządzeń technologicznych zaprojektowano linie zasilające oraz sterownicze, pokazane na poszczególnych rysunkach. Przewody układać n.t. w listwach instalacyjnych PCV. Przewody obwodów niskonapięciowych w stosunku do przewodów obwodów 230V układać w odległości zapewniającej bezawaryjną pracę systemu Ochrona przeciwporażeniowa dodatkowa. Instalacje elektryczne w kotłowni zaprojektowano w układzie TT (układ sieci zasilającej budynek szkoły, wg informacji z RD Nowy Sącz). Rozdzielnicę RK zaprojektowano w obudowie o II klasie ochronności nie wymaga ona dodatkowej ochrony przeciwporażeniowej w postaci samoczynnego wyłączenia. Jako środek ochrony przeciwporażeniowej dodatkowej dla instalacji odbiorczych przyjęto samoczynne wyłączenie, w przypadku przekroczenia na obudowach chronionych urządzeń wartości napięcia dotykowego bezpiecznego. W rozdzielnicy RK należy uziemić przewód PE przez przyłączenie do instalacji wyrównawczej. Skuteczność ochrony przeciwporażeniowej należy sprawdzić pomiarem. Prace wykonać zgodnie z normą PN-IEC Ochrona przepięciowa. Zastosowano ochronę przepięciową, polegającą na montażu w projektowanej tablicy rozdzielczej zestawu ochronników przepięciowych typu DEHNguard (II stopień ochrony). I stopień ochrony winien być zainstalowany w rozdzielnicy głównej obiektu Instalacja połączeń wyrównawczych. W pomieszczeniu kotłowni zamontować szynę połączeń wyrównawczych np. K12 firmy DEHN. Należy do niej przyłączyć wszystkie urządzenia technologiczne, metalowe rury instalacji sanitarnych, a także przewód PE w rozdzielnicy RK. Połączenia wykonać za pomocą objemek i złączy śrubowych przewodem LY6mm 2. Instalację wyrównawczą należy połączyć z uziomem budynku bednarką Fe/Zn 25x4mm Instalacja odgromowa. Projektowane wkłady kominowe winny być chronione przed skutkami wyładowań atmosferycznych należy je przyłączyć przewodem DFe/Zn d=8mm do istniejącej instalacji odgromowej na dachu. W poziomie piwnic wkłady kominowe przyłączyć do uziemionej szyny wyrównawczej.

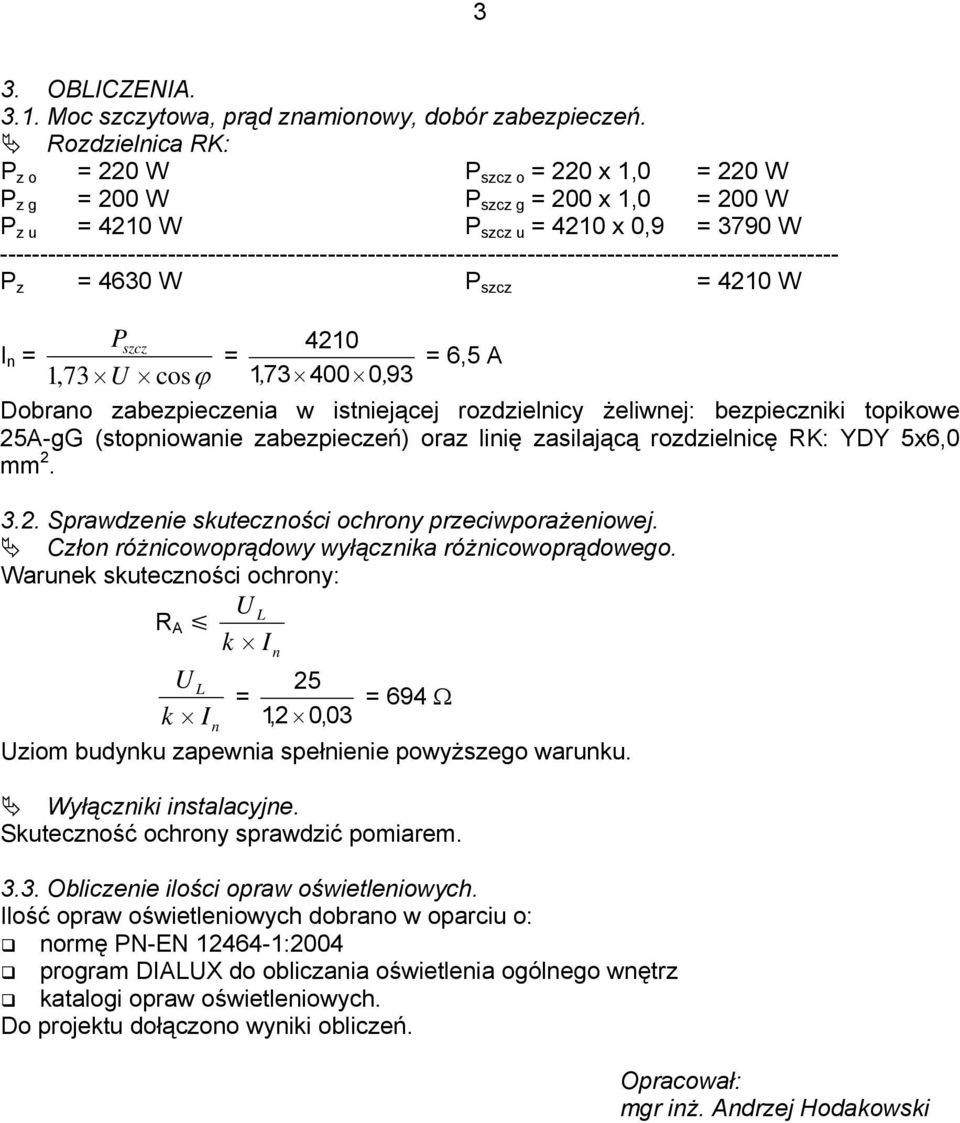

4 3 3. OBLICZENIA Moc szczytowa, prąd znamionowy, dobór zabezpieczeń. Rozdzielnica RK: P z o = 220 W P szcz o = 220 x 1,0 = 220 W P z g = 200 W P szcz g = 200 x 1,0 = 200 W P z u = 4 W P szcz u = 4 x 0,9 = 3790 W P z = 4630 W P szcz = 4 W Pszcz I n = 173, U cosϕ = 4 = 6,5 A 173, 400 0, 93 Dobrano zabezpieczenia w istniejącej rozdzielnicy żeliwnej: bezpieczniki topikowe 25A-gG (stopniowanie zabezpieczeń) oraz linię zasilającą rozdzielnicę RK: YDY 5x6,0 mm Sprawdzenie skuteczności ochrony przeciwporażeniowej. Człon różnicowoprądowy wyłącznika różnicowoprądowego. Warunek skuteczności ochrony: U L R A k In U L 25 = = 694 Ω k I 1,2 0,03 n Uziom budynku zapewnia spełnienie powyższego warunku. Wyłączniki instalacyjne. Skuteczność ochrony sprawdzić pomiarem Obliczenie ilości opraw oświetleniowych. Ilość opraw oświetleniowych dobrano w oparciu o: normę PN-EN :2004 program DIALUX do obliczania oświetlenia ogólnego wnętrz katalogi opraw oświetleniowych. Do projektu dołączono wyniki obliczeń. Opracował: mgr inż. Andrzej Hodakowski

5 4 4. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA NA BU- DOWIE Zakres robót dla zamierzenia budowlanego: wykonanie instalacji elektrycznych wewnętrznych w kotłowni 4.2. Wykaz istniejących obiektów budowlanych: budynek 4.3. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: brak 4.4. Zagrożenia mogące wystąpić podczas realizacji robót budowlanych: porażenie prądem elektrycznym kontakt z maszynami budowlanymi 4.5. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: przed przystąpieniem do prac kierujący zespołem winien wskazać źródła potencjalnych zagrożeń oraz poinstruować pracowników o sposobie bezpiecznego wykonywania pracy 4.6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych: dobór pracowników o odpowiednich kwalifikacjach i umiejętnościach stosowanie odzieży i sprzętu ochrony osobistej przestrzeganie aktualnie obowiązujących przepisów BHP bieżąca kontrola sprawności sprzętu budowlanego umieszczenie informacji o telefonach alarmowych prace w pobliżu urządzeń znajdujących się pod napięciem wykonywać po ich wyłączeniu i uziemieniu lub z zastosowaniem technologii dla prac wykonywanych pod napięciem Opracował: mgr inż. Andrzej Hodakowski

6 Kotlownia - Stary Sącz - Szkoła nr ISE Andrzej Hodakowski Nowy Sącz, ul. Dunajewskiego 12/1 Edytor Andrzej Hodakowski Telefon , faks ahodakowski@poczta.fm kotłownia / Podsumowanie m m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.67 Wartości Lux, Skala 1:34 Powierzchnia ρ [%] E m [lx] E min [lx] E max [lx] E min / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 64 x 32 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ [lm] P [W] 1 2 ESSystem CO1 236 EVG (1.000) W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 6.73 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 1

7 ROZDZIELNICA RK REGULATOR DWTK YDY 4x1,5 mm 2 MD2 50 W 160 W YDY 2x2,5 mm 2 EZ elektrozawór YDY 4x1,0 mm 2 moduł alarmowy systemu detekcji gazu oświetlenie podstawowe + oświetlenie awaryjne oświetlenie awaryjne SYG sygnalizator akustyczno-optyczny YDY 4x1,0 mm 2 DEX detektor gazu 11 YDY 4x1,0 mm W czujnik temperatury obiegu CO czujnik temperatury sprzęgła czujnik temperatury zewnętrznej siłownik mieszacza B16 TR /24V; 63VA S 302 YDY 2x2,5mm V 60 W gniazdo 24V 200 W gn. 230V 50 W zmiękczacz wody C16 M W pompa do wypompowywania wody ze studzienki (w zestawie z pompą układ sterujący) C16 SM z LEGRAND YDY 2x1,5 mm W 1200 W pompa obiegowa co pompa obiegowa co KOCIOŁ W (łącznie z pompą) 115 W pompa obiegu kotła P /0,03 P 312 B16/0,03 P 312 B16/0,03 P 312 B16/0,03 P 312 B16/0,03 KOCIOŁ W (łącznie z pompą) 115 W pompa obiegu kotła DG M TT 275 PE B6 NKGs 2x1,5 mm 2 TWK wyłącznik p. poż. p.t. np. WP-2s NO-NO ELEKTROMET Dzierżoniów KOCIOŁ W (łącznie z pompą) 115 W pompa obiegu kotła L-301 FRX I> ref PE Pz = 4630 W Pszcz = 4 W = 6,5 A In YDY 5x6mm 2 / w listwie PCV 25A (gg) ISTN. ROZDZIELNICA ŻELIWNA UWAGA: Numery i oznaczenia urządzeń są zgodne z przyjętymi w projekcie technologii kotłowni. INSTALACJE I SIECI ELEKTRYCZNE - mgr inż. ANDRZEJ HODAKOWSKI Nowy Sącz, ul. Dunajewskiego 12/1 tel.: , BUDYNEK SZKOŁY PODSTAWOWEJ NR 1 OBIEKT: - PRZEBUDOWA KOTŁOWNI ADRES: TEMAT: RYSUNEK: STARY SĄCZ, UL. MICKIEWICZA 59 INSTALACJE ELEKTRYCZNE WEWNĘTRZNE KOTŁOWNI SCHEMAT IDEOWY STADIUM: PB DATA: SKALA: - NR RYS.: 1 PROJEKTOWAŁ: mgr inż. Andrzej Hodakowski uprawnienia budowlane do projektowania i kierowania robotami budowlanymi w specjalności instalacyjno -inżynieryjnej w zakresie sieci i instalacji elektrycznych upr. UAN /93 SPRAWDZIŁ: mgr inż. Ryszard Filipek uprawnienia budowlane do projektowania i kierowania robotami budowlanymi w specjalności instalacyjno -inżynieryjnej w zakresie sieci i instalacji elektrycznych upr. GAS. 834/A-4/81, UAN /91 UKŁAD SIECIOWY: TT
