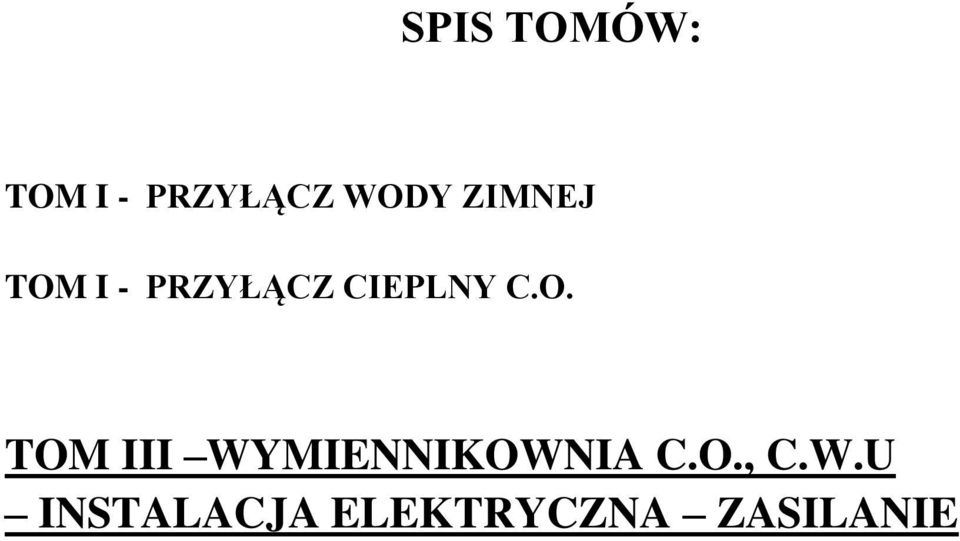

1 SPIS TOMÓW: TOM I - PRZYŁĄCZ WODY ZIMNEJ TOM I - PRZYŁĄCZ CIEPLNY C.O. TOM III WYMIENNIKOWNIA C.O., C.W.U INSTALACJA ELEKTRYCZNA ZASILANIE

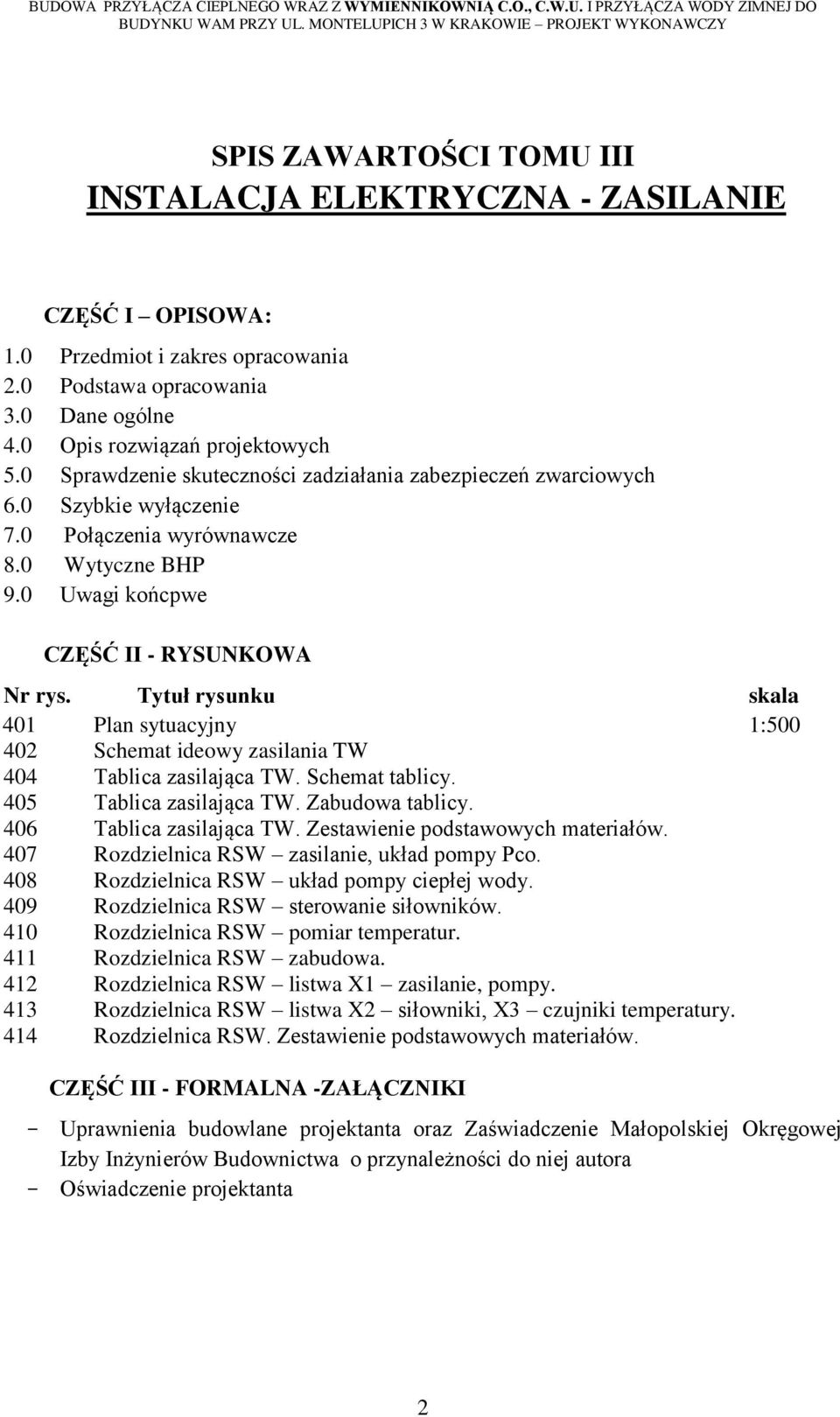

2 SPIS ZAWARTOŚCI TOMU III INSTALACJA ELEKTRYCZNA - ZASILANIE CZĘŚĆ I OPISOWA: 1.0 Przedmiot i zakres opracowania 2.0 Podstawa opracowania 3.0 Dane ogólne 4.0 Opis rozwiązań projektowych 5.0 Sprawdzenie skuteczności zadziałania zabezpieczeń zwarciowych 6.0 Szybkie wyłączenie 7.0 Połączenia wyrównawcze 8.0 Wytyczne BHP 9.0 Uwagi końcpwe CZĘŚĆ II - RYSUNKOWA Nr rys. Tytuł rysunku skala 401 Plan sytuacyjny 1: Schemat ideowy zasilania TW 404 Tablica zasilająca TW. Schemat tablicy. 405 Tablica zasilająca TW. Zabudowa tablicy. 406 Tablica zasilająca TW. Zestawienie podstawowych materiałów. 407 Rozdzielnica RSW zasilanie, układ pompy Pco. 408 Rozdzielnica RSW układ pompy ciepłej wody. 409 Rozdzielnica RSW sterowanie siłowników. 410 Rozdzielnica RSW pomiar temperatur. 411 Rozdzielnica RSW zabudowa. 412 Rozdzielnica RSW listwa X1 zasilanie, pompy. 413 Rozdzielnica RSW listwa X2 siłowniki, X3 czujniki temperatury. 414 Rozdzielnica RSW. Zestawienie podstawowych materiałów. CZĘŚĆ III - FORMALNA -ZAŁĄCZNIKI - Uprawnienia budowlane projektanta oraz Zaświadczenie Małopolskiej Okręgowej Izby Inżynierów Budownictwa o przynależności do niej autora - Oświadczenie projektanta 2

Tytuł rysunku skala 401 Plan sytuacyjny 1:500 402 Schemat ideowy zasilania TW 404 Tablica zasilająca TW. Schemat tablicy. 405 Tablica zasilająca TW. Zabudowa tablicy. 406 Tablica zasilająca TW.

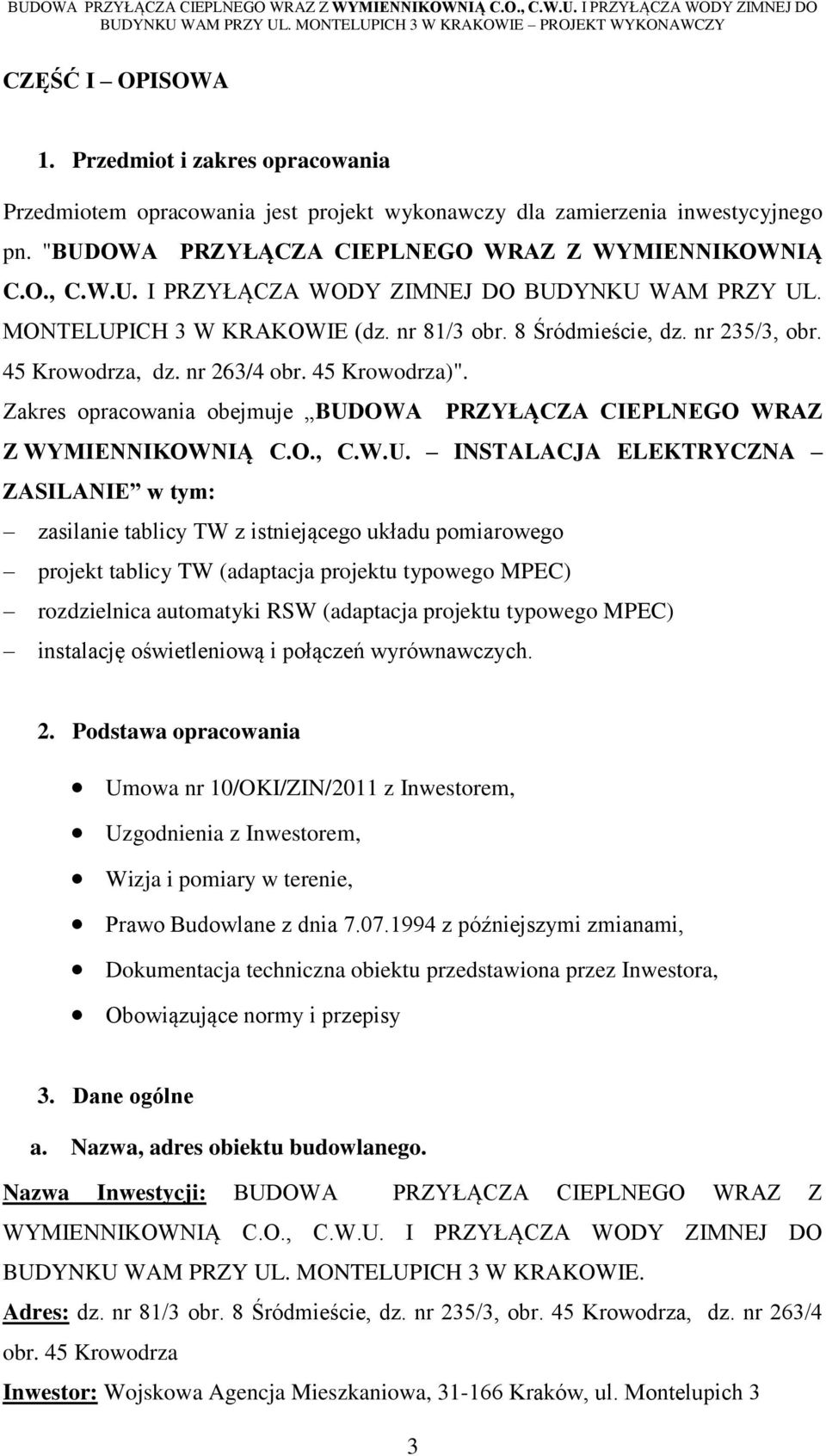

3 CZĘŚĆ I OPISOWA 1. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt wykonawczy dla zamierzenia inwestycyjnego pn. "BUDOWA PRZYŁĄCZA CIEPLNEGO WRAZ Z WYMIENNIKOWNIĄ C.O., C.W.U. I PRZYŁĄCZA WODY ZIMNEJ DO BUDYNKU WAM PRZY UL. MONTELUPICH 3 W KRAKOWIE (dz. nr 81/3 obr. 8 Śródmieście, dz. nr 235/3, obr. 45 Krowodrza, dz. nr 263/4 obr. 45 Krowodrza)". Zakres opracowania obejmuje BUDOWA PRZYŁĄCZA CIEPLNEGO WRAZ Z WYMIENNIKOWNIĄ C.O., C.W.U. INSTALACJA ELEKTRYCZNA ZASILANIE w tym: zasilanie tablicy TW z istniejącego układu pomiarowego projekt tablicy TW (adaptacja projektu typowego MPEC) rozdzielnica automatyki RSW (adaptacja projektu typowego MPEC) instalację oświetleniową i połączeń wyrównawczych. 2. Podstawa opracowania Umowa nr 10/OKI/ZIN/2011 z Inwestorem, Uzgodnienia z Inwestorem, Wizja i pomiary w terenie, Prawo Budowlane z dnia z późniejszymi zmianami, Dokumentacja techniczna obiektu przedstawiona przez Inwestora, Obowiązujące normy i przepisy 3. Dane ogólne a. Nazwa, adres obiektu budowlanego. Nazwa Inwestycji: BUDOWA PRZYŁĄCZA CIEPLNEGO WRAZ Z WYMIENNIKOWNIĄ C.O., C.W.U. I PRZYŁĄCZA WODY ZIMNEJ DO BUDYNKU WAM PRZY UL. MONTELUPICH 3 W KRAKOWIE. Adres: dz. nr 81/3 obr. 8 Śródmieście, dz. nr 235/3, obr. 45 Krowodrza, dz. nr 263/4 obr. 45 Krowodrza Inwestor: Wojskowa Agencja Mieszkaniowa, Kraków, ul. Montelupich 3 3

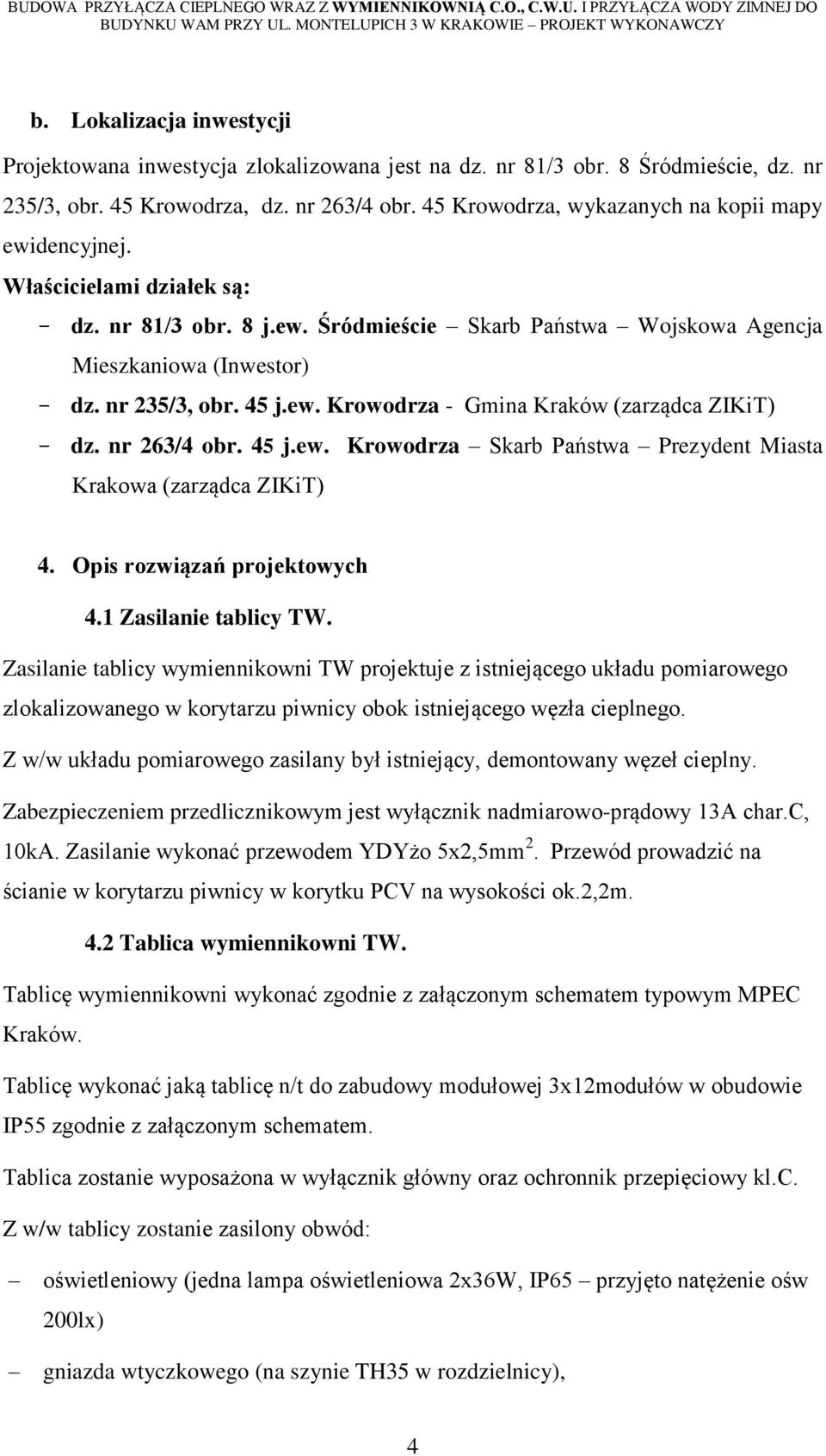

4 b. Lokalizacja inwestycji Projektowana inwestycja zlokalizowana jest na dz. nr 81/3 obr. 8 Śródmieście, dz. nr 235/3, obr. 45 Krowodrza, dz. nr 263/4 obr. 45 Krowodrza, wykazanych na kopii mapy ewidencyjnej. Właścicielami działek są: - dz. nr 81/3 obr. 8 j.ew. Śródmieście Skarb Państwa Wojskowa Agencja Mieszkaniowa (Inwestor) - dz. nr 235/3, obr. 45 j.ew. Krowodrza - Gmina Kraków (zarządca ZIKiT) - dz. nr 263/4 obr. 45 j.ew. Krowodrza Skarb Państwa Prezydent Miasta Krakowa (zarządca ZIKiT) 4. Opis rozwiązań projektowych 4.1 Zasilanie tablicy TW. Zasilanie tablicy wymiennikowni TW projektuje z istniejącego układu pomiarowego zlokalizowanego w korytarzu piwnicy obok istniejącego węzła cieplnego. Z w/w układu pomiarowego zasilany był istniejący, demontowany węzeł cieplny. Zabezpieczeniem przedlicznikowym jest wyłącznik nadmiarowo-prądowy 13A char.c, 10kA. Zasilanie wykonać przewodem YDYżo 5x2,5mm 2. Przewód prowadzić na ścianie w korytarzu piwnicy w korytku PCV na wysokości ok.2,2m. 4.2 Tablica wymiennikowni TW. Tablicę wymiennikowni wykonać zgodnie z załączonym schematem typowym MPEC Kraków. Tablicę wykonać jaką tablicę n/t do zabudowy modułowej 3x12modułów w obudowie IP55 zgodnie z załączonym schematem. Tablica zostanie wyposażona w wyłącznik główny oraz ochronnik przepięciowy kl.c. Z w/w tablicy zostanie zasilony obwód: oświetleniowy (jedna lampa oświetleniowa 2x36W, IP65 przyjęto natężenie ośw 200lx) gniazda wtyczkowego (na szynie TH35 w rozdzielnicy), 4

ew. Krowodrza - Gmina Kraków (zarządca ZIKiT) - dz. nr 263/4 obr. 45 j.ew. Krowodrza Skarb Państwa Prezydent Miasta Krakowa (zarządca ZIKiT) 4. Opis rozwiązań projektowych 4.1 Zasilanie tablicy TW.

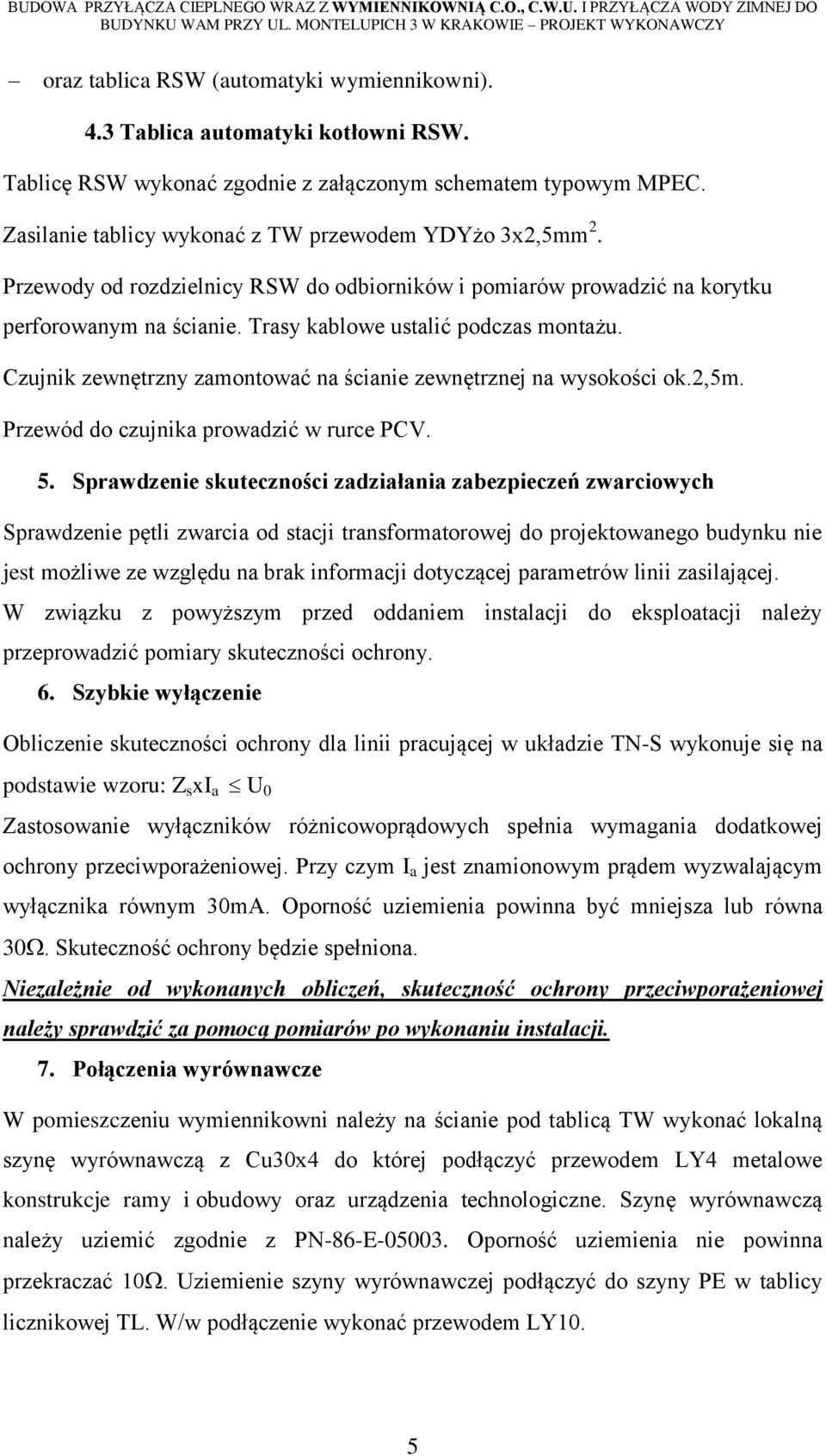

5 oraz tablica RSW (automatyki wymiennikowni). 4.3 Tablica automatyki kotłowni RSW. Tablicę RSW wykonać zgodnie z załączonym schematem typowym MPEC. Zasilanie tablicy wykonać z TW przewodem YDYżo 3x2,5mm 2. Przewody od rozdzielnicy RSW do odbiorników i pomiarów prowadzić na korytku perforowanym na ścianie. Trasy kablowe ustalić podczas montażu. Czujnik zewnętrzny zamontować na ścianie zewnętrznej na wysokości ok.2,5m. Przewód do czujnika prowadzić w rurce PCV. 5. Sprawdzenie skuteczności zadziałania zabezpieczeń zwarciowych Sprawdzenie pętli zwarcia od stacji transformatorowej do projektowanego budynku nie jest możliwe ze względu na brak informacji dotyczącej parametrów linii zasilającej. W związku z powyższym przed oddaniem instalacji do eksploatacji należy przeprowadzić pomiary skuteczności ochrony. 6. Szybkie wyłączenie Obliczenie skuteczności ochrony dla linii pracującej w układzie TN-S wykonuje się na podstawie wzoru: Z s xi a U 0 Zastosowanie wyłączników różnicowoprądowych spełnia wymagania dodatkowej ochrony przeciwporażeniowej. Przy czym I a jest znamionowym prądem wyzwalającym wyłącznika równym 30mA. Oporność uziemienia powinna być mniejsza lub równa 30. Skuteczność ochrony będzie spełniona. Niezależnie od wykonanych obliczeń, skuteczność ochrony przeciwporażeniowej należy sprawdzić za pomocą pomiarów po wykonaniu instalacji. 7. Połączenia wyrównawcze W pomieszczeniu wymiennikowni należy na ścianie pod tablicą TW wykonać lokalną szynę wyrównawczą z Cu30x4 do której podłączyć przewodem LY4 metalowe konstrukcje ramy i obudowy oraz urządzenia technologiczne. Szynę wyrównawczą należy uziemić zgodnie z PN-86-E Oporność uziemienia nie powinna przekraczać 10. Uziemienie szyny wyrównawczej podłączyć do szyny PE w tablicy licznikowej TL. W/w podłączenie wykonać przewodem LY10. 5

Czujnik zewnętrzny zamontować na ścianie zewnętrznej na wysokości ok.2,5m. Przewód do czujnika prowadzić w rurce PCV. 5.

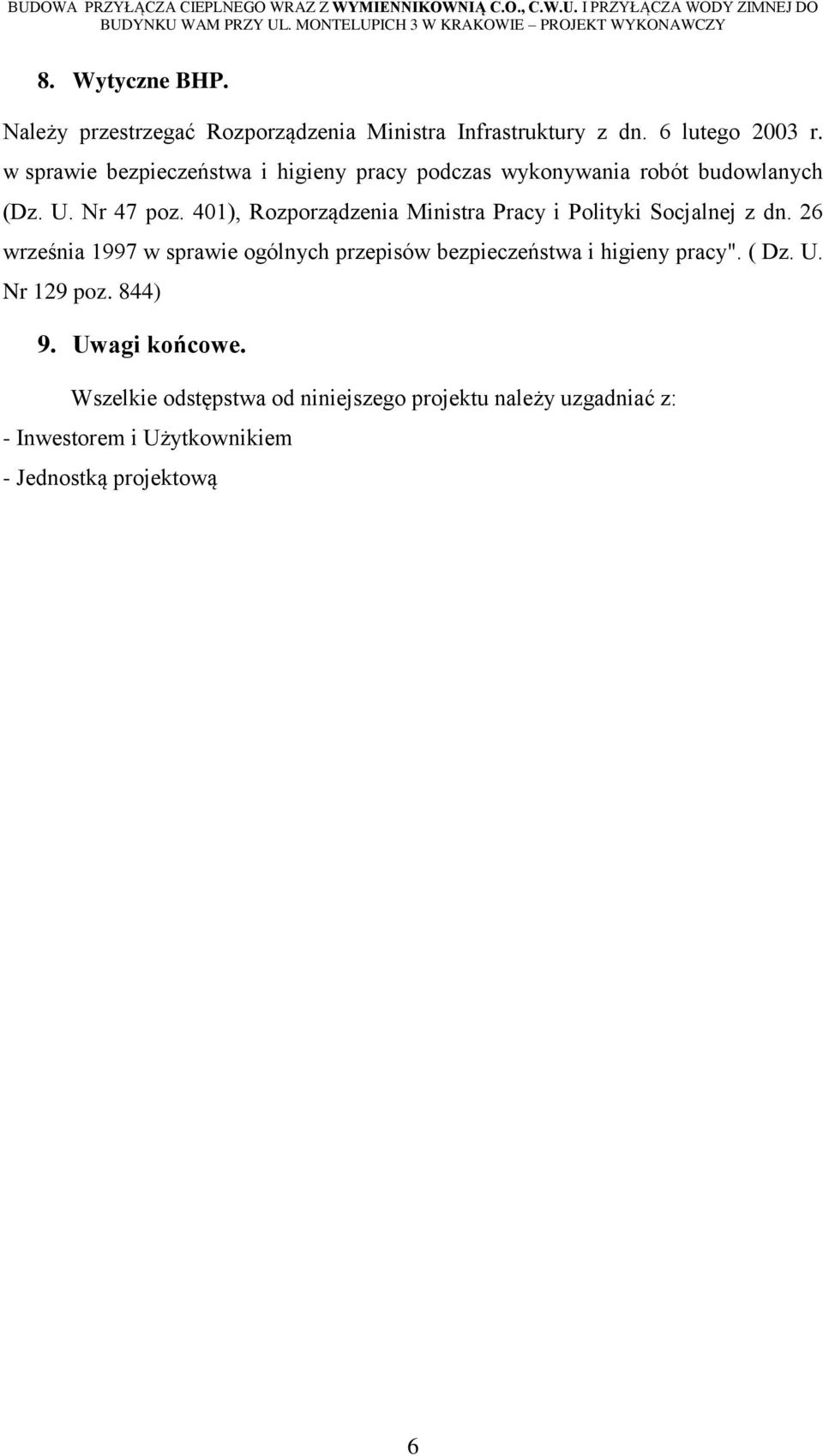

6 8. Wytyczne BHP. Należy przestrzegać Rozporządzenia Ministra Infrastruktury z dn. 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47 poz. 401), Rozporządzenia Ministra Pracy i Polityki Socjalnej z dn. 26 września 1997 w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy". ( Dz. U. Nr 129 poz. 844) 9. Uwagi końcowe. Wszelkie odstępstwa od niniejszego projektu należy uzgadniać z: - Inwestorem i Użytkownikiem - Jednostką projektową 6
