1 ISE INSTALACJE I SIECI ELEKTRYCZNE PROJEKTY KOSZTORYSY NADZORY MGR INŻ. ANDRZEJ HODAKOWSKI REGON: NOWY SĄCZ, UL. DUNAJEWSKIEGO 12/1 NIP: ahodakow- 82 tel.: (018) , tel. kom.: (0) ski@poczta.fm PROJEKT BUDOWLANO-WYKONAWCZY BI/E/NN OBIEKT : Budynek mieszkalny wielorodzinny ADRES : Gorlice, ul. Korczak INWESTOR : Gmina Miejska Gorlice - Urząd Miejski Gorlice, Rynek 2 TEMAT : Zasilanie w energię elektryczną - linie kablowe nn PROJEKTOWAŁ : mgr inż. Andrzej Hodakowski mgr inż. Andrzej Hodakowski uprawnienia budowlane do projektowania i kierowania robotami budowlanymi w specjalności instalacyjno-inżynieryjnej w zakresie sieci i instalacji elektrycznych upr. UAN /93 SPRAWDZIŁ : mgr inż. Ryszard Filipek DATA: wrzesień 2007 r. EGZ. NR 1

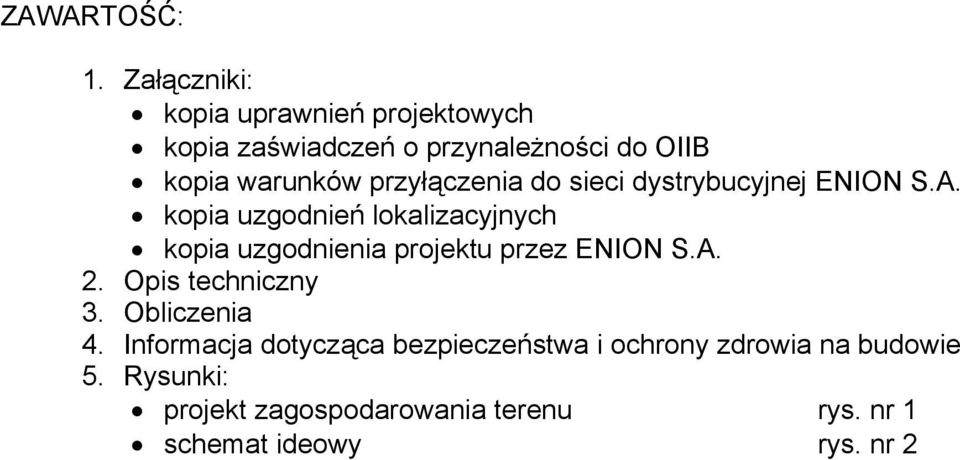

2 ZAWARTOŚĆ: 1. Załączniki: kopia uprawnień projektowych kopia zaświadczeń o przynależności do OIIB kopia warunków przyłączenia do sieci dystrybucyjnej ENION S.A. kopia uzgodnień lokalizacyjnych kopia uzgodnienia projektu przez ENION S.A. 2. Opis techniczny 3. Obliczenia 4. Informacja dotycząca bezpieczeństwa i ochrony zdrowia na budowie 5. Rysunki: projekt zagospodarowania terenu rys. nr 1 schemat ideowy rys. nr 2

3

4

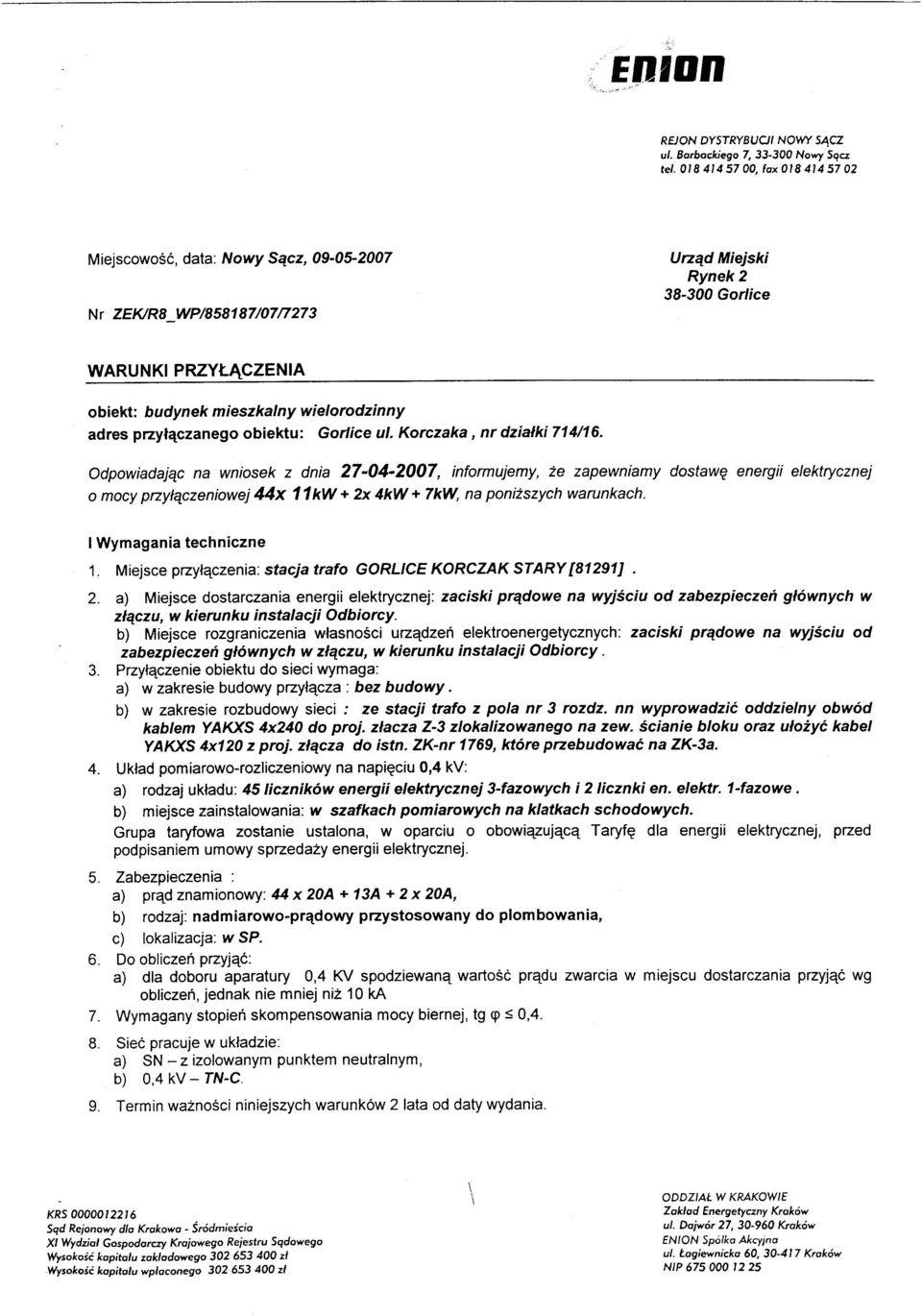

5

6

7

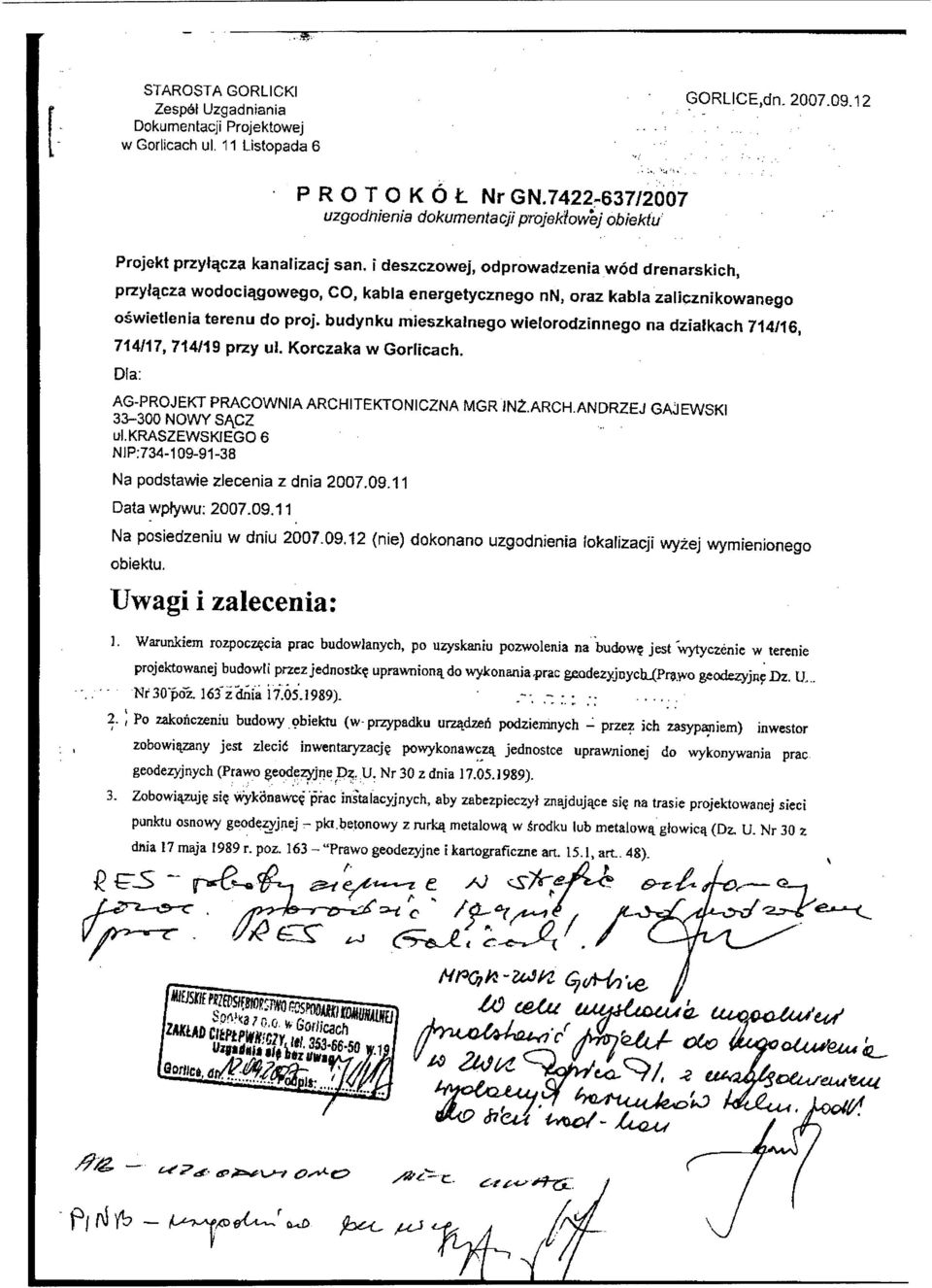

8

9

10

11 2. OPIS TECHNICZNY Podstawa opracowania. Projekt został opracowany na zlecenie Inwestora, w oparciu o: warunki przyłączenia do sieci dystrybucyjnej ENION S.A. dodatkowe ustalenia robocze z RD Nowy Sącz inwentaryzację stanu istniejącego przeprowadzoną w zakresie niezbędnym dla opracowania projektu standaryzację zasad budowy urządzeń elektroenergetycznych ENION S.A. aktualną mapę sytuacyjno-wysokościową dla celów projektowych w skali 1:500 z projektowanym zagospodarowaniem terenu projekt architektoniczno-budowlany budynku aktualnie obowiązujące normy i przepisy Zakres opracowania. Projekt dotyczy budynku mieszkalnego wielorodzinnego, mającego powstać w Gorlicach, przy ul. Korczak. Projekt obejmuje: linii kablowe nn dla zasilania budynku w energię elektryczną zalicznikową linię kablową oświetlenia terenu Linie kablowe nn dla zasilania budynku w energię elektryczną. Zgodnie z warunkami przyłączenia do sieci dystrybucyjnej ENION S.A., wydanymi przez RD Nowy Sącz, zaprojektowano linię kablową nn, wyprowadzoną z pola nr 3 rozdzielnicy nn stacji transformatorowej Gorlice Korczak Stary. Kabel projektowanej linii kablowej nn (YAKXS 4x240 mm 2 ) należy poprowadzić przelotowo przez złącza kablowe wykonane w obudowach z tworzywa sztucznego termoutwardzalnego, usytuowane na zewnętrznej ścianie budynku. Między projektowanym złączem kablowym nr 3 a istniejącym zestawem ZK+SP nr 179 należy ułożyć kabel YAKXS 4x120 mm 2, przy czym złącze nr 179 należy przebudować na ZK-3a oraz wymienić blaszane obudowy zestawu nr 179 na wykonane z tworzywa sztucznego termoutwardzalnego. Trasy projektowanych kabli pokazano na rys. nr 1. Kable układać bezpośrednio w ziemi, na głębokości 0,7 m, na 10 cm podsypce z piasku, przysypać warstwą piasku tej samej grubości i zabezpieczyć folią w kolorze niebieskim. Odległość folii od kabla powinna wynosić co najmniej 25 cm. W miejscach skrzyżowania projektowanych kabli z pozostałym uzbrojeniem terenu oraz przy skrzyżowaniach z ciągami jezdnymi, kable należy chronić rurami ochronnymi wg rys. nr 1. Przejścia pod ciągami jezdnymi wykonać na głębokości 1,5 m. Przy stacji transformatorowej oraz przy projektowanych złączach kablowych należy pozostawić zapasy kabli, w postaci półpętli o długości 2,5 m. Prace wykonać zgodnie z normą N SEP-E-004 oraz z wytycznymi ENION S.A Zalicznikowa linia kablowa oświetlenia terenu. Oświetlenie terenu zasilane będzie z instalacji wewnętrznych budynku. Oświetleniem terenu sterować będzie sterownik CPA, zamontowany w tablicy TG3. Sterownik ten pracuje w oparciu o zapisany w jego pamięci program, powodujący załączanie i wyłączanie oświetlenia w porze dobranej indywidualnie dla każdego dnia w roku, w zależności od długości dnia tzw. zegar astronomiczny. Kabel zasilający należy prowadzić przelotowo przez projektowane słupy oświetleniowe. Wnęki słupów winny być wyposażone w typowe tabliczki bezpiecznikowe z bezpiecznikami Bi-Gs 25/. Zasilanie oprawy oświetleniowej od tabliczki bezpiecznikowej w słupie wykonać przewodem 3 x DYd2,5. W projektowanej linii oświetleniowej przyjęto: kabel zasilający: YAKXS 4x35 mm 2 słupy oświetleniowe: stalowe, ocynkowane, typu S-50, z fundamentami F-100 ELEK- TROMONTAŻU Rzeszów oprawy oświetleniowe: ELGOPARK ZSD-70 firmy ELGO GOSTYNIN z lampami sodowymi SON 70W.

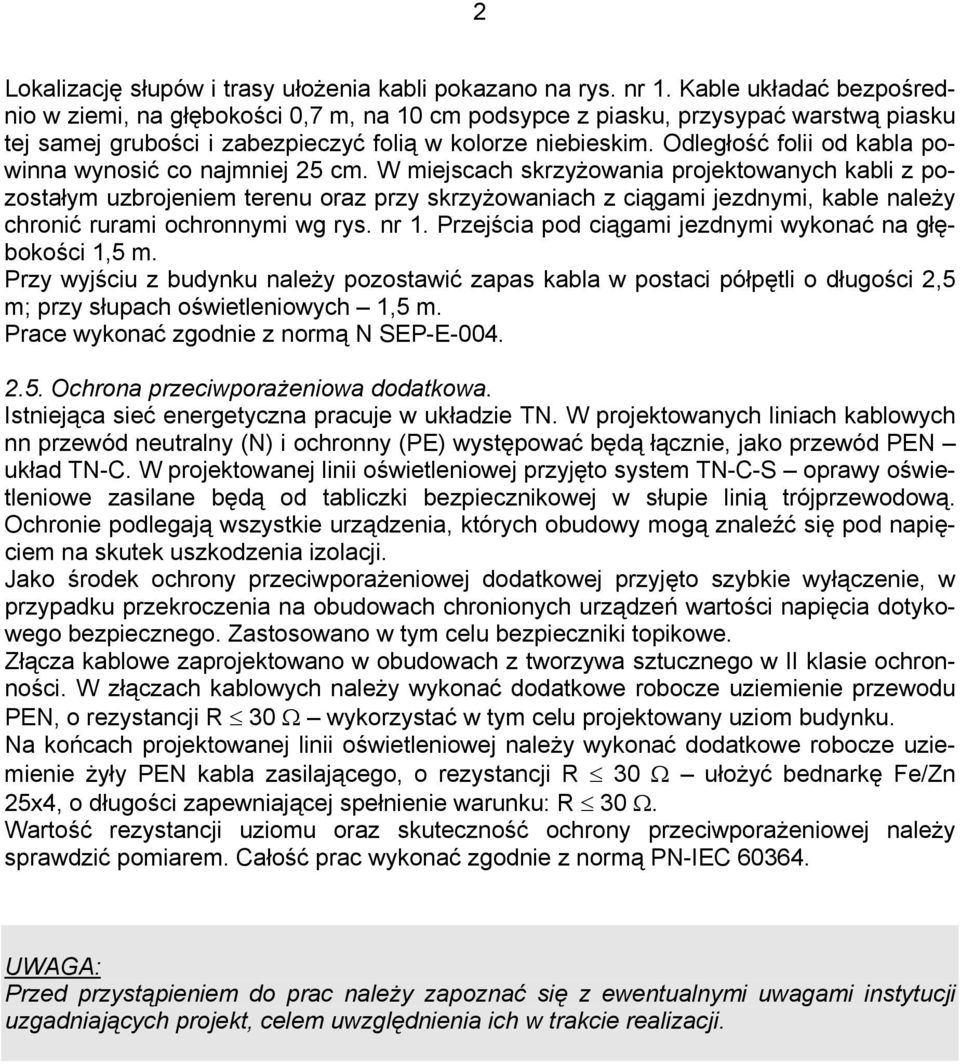

12 2 Lokalizację słupów i trasy ułożenia kabli pokazano na rys. nr 1. Kable układać bezpośrednio w ziemi, na głębokości 0,7 m, na 10 cm podsypce z piasku, przysypać warstwą piasku tej samej grubości i zabezpieczyć folią w kolorze niebieskim. Odległość folii od kabla powinna wynosić co najmniej 25 cm. W miejscach skrzyżowania projektowanych kabli z pozostałym uzbrojeniem terenu oraz przy skrzyżowaniach z ciągami jezdnymi, kable należy chronić rurami ochronnymi wg rys. nr 1. Przejścia pod ciągami jezdnymi wykonać na głębokości 1,5 m. Przy wyjściu z budynku należy pozostawić zapas kabla w postaci półpętli o długości 2,5 m; przy słupach oświetleniowych 1,5 m. Prace wykonać zgodnie z normą N SEP-E Ochrona przeciwporażeniowa dodatkowa. Istniejąca sieć energetyczna pracuje w układzie TN. W projektowanych liniach kablowych nn przewód neutralny (N) i ochronny (PE) występować będą łącznie, jako przewód PEN układ TN-C. W projektowanej linii oświetleniowej przyjęto system TN-C-S oprawy oświetleniowe zasilane będą od tabliczki bezpiecznikowej w słupie linią trójprzewodową. Ochronie podlegają wszystkie urządzenia, których obudowy mogą znaleźć się pod napięciem na skutek uszkodzenia izolacji. Jako środek ochrony przeciwporażeniowej dodatkowej przyjęto szybkie wyłączenie, w przypadku przekroczenia na obudowach chronionych urządzeń wartości napięcia dotykowego bezpiecznego. Zastosowano w tym celu bezpieczniki topikowe. Złącza kablowe zaprojektowano w obudowach z tworzywa sztucznego w II klasie ochronności. W złączach kablowych należy wykonać dodatkowe robocze uziemienie przewodu PEN, o rezystancji R 30 Ω wykorzystać w tym celu projektowany uziom budynku. Na końcach projektowanej linii oświetleniowej należy wykonać dodatkowe robocze uziemienie żyły PEN kabla zasilającego, o rezystancji R 30 Ω ułożyć bednarkę Fe/Zn 25x4, o długości zapewniającej spełnienie warunku: R 30 Ω. Wartość rezystancji uziomu oraz skuteczność ochrony przeciwporażeniowej należy sprawdzić pomiarem. Całość prac wykonać zgodnie z normą PN-IEC 034. UWAGA: Przed przystąpieniem do prac należy zapoznać się z ewentualnymi uwagami instytucji uzgadniających projekt, celem uwzględnienia ich w trakcie realizacji.

13 3 3. OBLICZENIA Moc szczytowa, prąd znamionowy, dobór zabezpieczeń. Klatka schodowa nr 1. Zgodnie z projektem instalacji elektrycznych wewnętrznych moc szczytowa pobierana ze złącza kablowego nr 1 będzie miała wartość: P szcz = 4720 W Prąd znamionowy: Pszcz I n = 173, U cosϕ = 4720 = 100, A 173, 400 0, 97 W złączu kablowym dobrano zabezpieczenia: wkładki topikowe 10 A (gg) stopniowanie zabezpieczeń. Klatka schodowa nr 2. Zgodnie z projektem instalacji elektrycznych wewnętrznych moc szczytowa pobierana ze złącza kablowego nr 2 będzie miała wartość: P szcz = W Prąd znamionowy: Pszcz I n = 173, U cosϕ = = 81,5 A 173, 400 0, 97 W złączu kablowym dobrano zabezpieczenia: wkładki topikowe 125 A (gg) stopniowanie zabezpieczeń. Klatka schodowa nr 3. Zgodnie z projektem instalacji elektrycznych wewnętrznych moc szczytowa pobierana ze złącza kablowego nr 3 będzie miała wartość: P szcz = W Prąd znamionowy: Pszcz I n = 173, U cosϕ = = 8,2 A 173, 400 0, 97 W złączu kablowym dobrano zabezpieczenia: wkładki topikowe 125 A (gg) stopniowanie zabezpieczeń Obliczenie spadku napięcia. Spadek napięcia w projektowanej linii kablowej nn na odcinku od stacji transformatorowej do złącza kablowego nr 3: ΔU = 100 P l 2 γ S U ΔU = ΔU = 0,9% + 0,8% + 0,79% = 2,2 Spadek napięcia nie przekroczy wartości dopuszczalnej.

14 Skuteczność ochrony przeciwporażeniowej. Dla przypadku zwarcia w złączu kablowym nr 3 w skład pętli zwarciowej wejdą: transformator 400 kva R = 0,00 Ω; X = 0,017 Ω kabel YAKXS 4x240 mm 2 ; l = 192 m R = 0,0492 Ω; X = 0,0253 Ω R = 0,05 Ω X = 0,042 Ω Z = 0,07 Ω Warunek skuteczności ochrony: Z s x I a U o 0,07 x 2048 = 143,4 V U o = 230 V Warunek skuteczności ochrony jest więc spełniony. Dodatkowo ochrona przeciwporażeniowa jest zapewniona przez zastosowanie obudów złączy kablowych wykonanych z tworzywa sztucznego w II klasie ochronności. Opracował: mgr inż. Andrzej Hodakowski

15 5 4. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA NA BU- DOWIE Zakres robót dla zamierzenia budowlanego: budowa linii kablowych nn przedlicznikowych dla zasilania budynku w energię elektryczną budowa linii kablowej oświetlenia ulicznego 4.2. Wykaz istniejących obiektów budowlanych: ulice miejskie zabudowania uzbrojenie terenu nadziemne i podziemne 4.3. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: stacja transformatorowa, linia napowietrzna SN, linia napowietrzna nn, linie kablowe SN, linie kablowe nn 4.4. Zagrożenia mogące wystąpić podczas realizacji robót budowlanych: otwarty wykop o głębokości większej od 1,5 m praca na wysokości powyżej 5 m porażenie prądem elektrycznym 4.5. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: przed przystąpieniem do prac kierujący zespołem winien wskazać źródła potencjalnych zagrożeń oraz poinstruować pracowników o sposobie bezpiecznego wykonywania pracy 4.. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych: dobór pracowników o odpowiednich kwalifikacjach i umiejętnościach stosowanie odzieży i sprzętu ochrony osobistej przestrzeganie aktualnie obowiązujących przepisów BHP bieżąca kontrola sprawności sprzętu budowlanego umieszczenie informacji o telefonach alarmowych prace w pobliżu urządzeń znajdujących się pod napięciem wykonywać po ich wyłączeniu i uziemieniu lub z zastosowaniem technologii dla prac wykonywanych pod napięciem Opracował: mgr inż. Andrzej Hodakowski Oświadczenie Oświadczam, że niniejszy projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTANT: mgr inż. Andrzej Hodakowski SPRAWDZAJĄCY: mgr inż. Ryszard Filipek

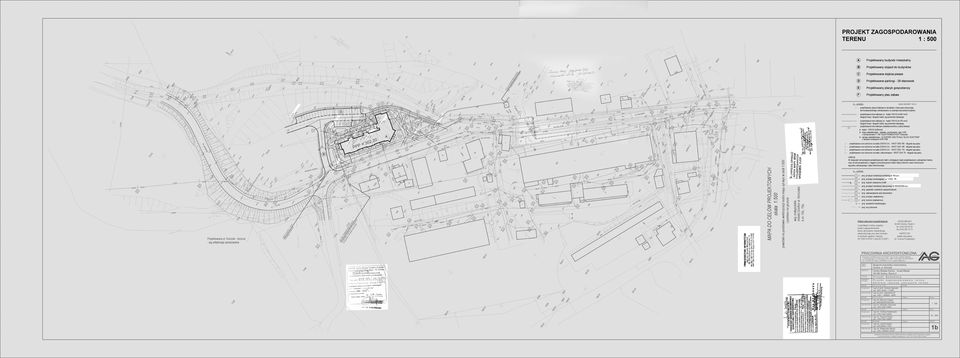

16

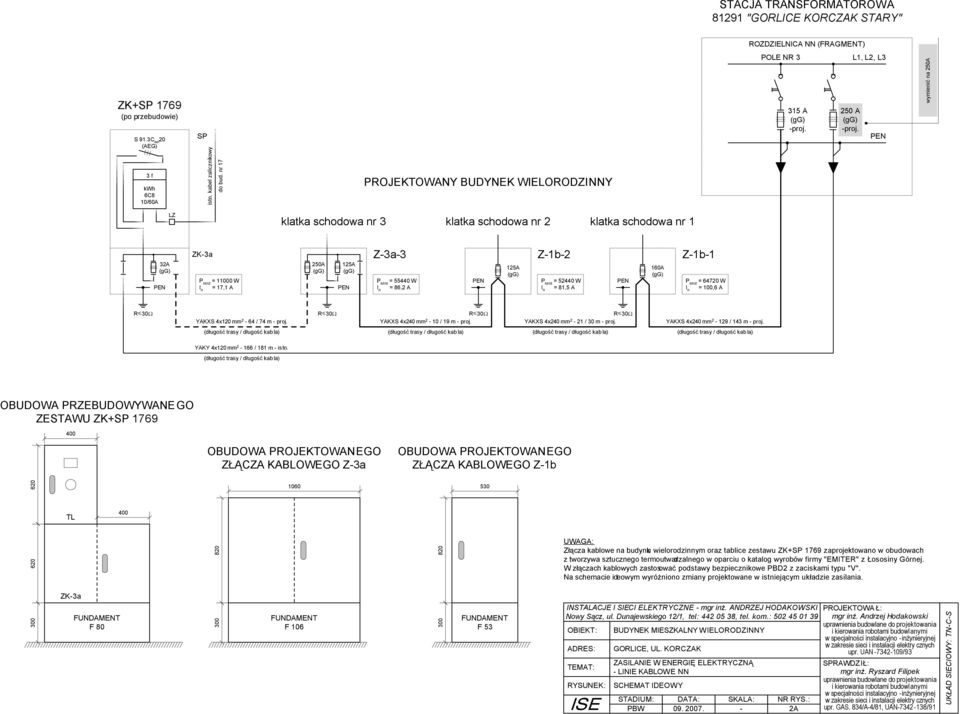

17 STACJA TRANSFORMATOROWA "GORLICE KORCZAK STARY" ROZDZIELNICA NN (FRAGMENT) ZK+SP 179 (po przebudowie) S 91.3C sel 20 (AEG) 3 f kwh C8 10/0A SP istn. kabel zalicznikowy do bud. nr 17 PROJEKTOWANY BUDYNEK WIELORODZINNY POLE NR A (gg) -proj. 250 A (gg) -proj. L1, L2, L3 PEN wymienić na 250A LZ klatka schodowa nr 3 klatka schodowa nr 2 klatka schodowa nr 1 ZK-3a Z-3a-3 Z-1b-2 Z-1b-1 32A (gg) PEN P szcz = W I n = 17,1 A 250A (gg) 125A (gg) PEN P szcz = W I n = 8,2 A PEN 125A (gg) P szcz = W I n = 81,5 A PEN 10A (gg) P szcz = 4720 W I n = 100, A R 30Ω R 30Ω R 30Ω R 30Ω YAKXS 4x120 mm 2-4 / 74 m - proj. YAKXS 4x240 mm 2-10 / 19 m - proj. YAKXS 4x240 mm 2-21 / 30 m - proj. YAKXS 4x240 mm / 143 m - proj. (długość trasy / długość kab la) (długość trasy / długość kab la) (długość trasy / długość kab la) (długość trasy / długość kab la) YAKY 4x120 mm 2-1 / 181 m - istn. (długość trasy / długość kab la) OBUDOWA PRZEBUDOWYWANE GO ZESTAWU ZK+SP OBUDOWA PROJEKTOWANEGO ZŁĄCZA KABLOWEGO Z-3a OBUDOWA PROJEKTOWANEGO ZŁĄCZA KABLOWEGO Z-1b TL UWAGA: Złącza kablowe na budynku wielorodzinnym oraz tablice zestawu ZK+SP 179 zaprojektowano w obudowach z tworzywa sztucznego termoutwardzalnego w oparciu o katalog wyrobów firmy "EMITER" z Łososiny Górnej. W złączach kablowych zastosować podstawy bezpiecznikowe PBD2 z zaciskami typu "V". Na schemacie ideowym wyróżniono zmiany projektowane w istniejącym układzie zasilania. ZK-3a 300 FUNDAMENT F FUNDAMENT F FUNDAMENT F 53 INSTALACJE I SIECI ELEKTRYCZNE - mgr inż. ANDRZEJ HODAKOWSKI Nowy Sącz, ul. Dunajewskiego 12/1, tel.: , tel. kom.: OBIEKT: ADRES: TEMAT: RYSUNEK: ISE BUDYNEK MIESZKALNY WIELORODZINNY GORLICE, UL. KORCZAK ZASILANIE W ENERGIĘ ELEKTRYCZNĄ - LINIE KABLOWE NN SCHEMAT IDEOWY STADIUM: PBW DATA: SKALA: - NR RYS.: 2A PROJEKTOWA Ł: mgr inż. Andrzej Hodakowski uprawnienia budowlane do projektowania i kierowania robotami budowlanymi w specjalności instalacyjno -inżynieryjnej w zakresie sieci i instalacji elektry cznych upr. UAN /93 SPRAWDZIŁ: mgr inż. Ryszard Filipek uprawnienia budowlane do projektowania i kierowania robotami budowlanymi w specjalności instalacyjno -inżynieryjnej w zakresie sieci i instalacji elektry cznych upr. GAS. 834/A-4/81, UAN /91 UKŁAD SIECIOWY: TN-C-S

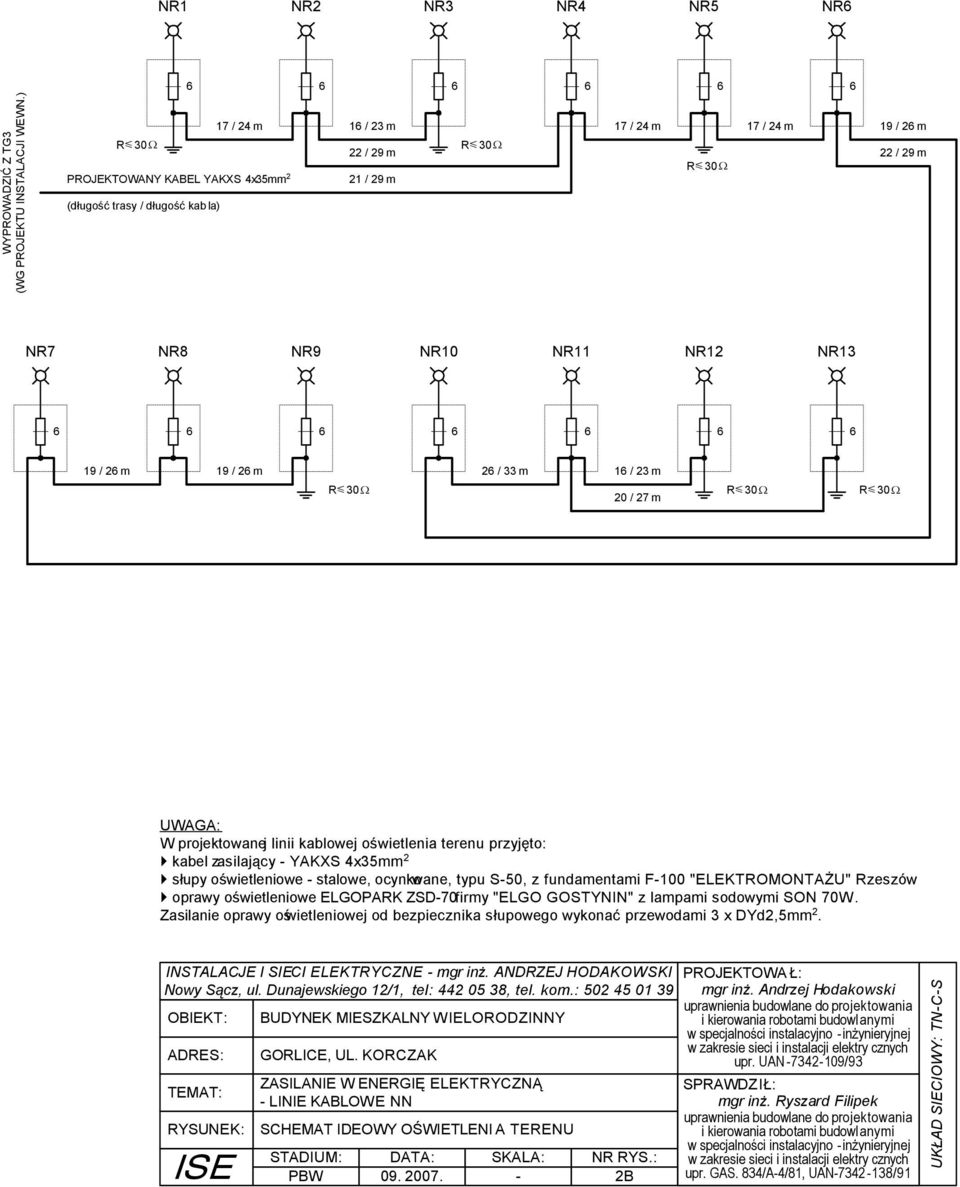

18 NR1 NR2 NR3 NR4 NR5 NR WYPROWADZIĆ Z TG3 (WG PROJEKTU INSTALACJI WEWN.) 17 / 24 m R 30 Ω PROJEKTOWANY KABEL YAKXS 4x35mm 2 (długość trasy / długość kab la) 1 / 23 m 22 / 29 m 21 / 29 m R 30 Ω 17 / 24 m R 30 Ω 17 / 24 m 19 / 2 m 22 / 29 m NR7 NR8 NR9 NR10 NR11 NR12 NR13 19 / 2 m 19 / 2 m 2 / 33 m 1 / 23 m R 30 Ω 20 / 27 m R 30 Ω R 30 Ω UWAGA: W projektowanej linii kablowej oświetlenia terenu przyjęto: kabel zasilający - YAKXS 4x35mm 2 słupy oświetleniowe - stalowe, ocynkowane, typu S-50, z fundamentami F-100 "ELEKTROMONTAŻU" Rzeszów oprawy oświetleniowe ELGOPARK ZSD-70firmy "ELGO GOSTYNIN" z lampami sodowymi SON 70W. Zasilanie oprawy oświetleniowej od bezpiecznika słupowego wykonać przewodami 3 x DYd2,5mm 2. INSTALACJE I SIECI ELEKTRYCZNE - mgr inż. ANDRZEJ HODAKOWSKI Nowy Sącz, ul. Dunajewskiego 12/1, tel.: , tel. kom.: OBIEKT: ADRES: TEMAT: RYSUNEK: ISE BUDYNEK MIESZKALNY WIELORODZINNY GORLICE, UL. KORCZAK ZASILANIE W ENERGIĘ ELEKTRYCZNĄ - LINIE KABLOWE NN SCHEMAT IDEOWY OŚWIETLENI A TERENU STADIUM: PBW DATA: SKALA: - NR RYS.: 2B PROJEKTOWA Ł: mgr inż. Andrzej Hodakowski uprawnienia budowlane do projektowania i kierowania robotami budowlanymi w specjalności instalacyjno -inżynieryjnej w zakresie sieci i instalacji elektry cznych upr. UAN /93 SPRAWDZIŁ: mgr inż. Ryszard Filipek uprawnienia budowlane do projektowania i kierowania robotami budowlanymi w specjalności instalacyjno -inżynieryjnej w zakresie sieci i instalacji elektry cznych upr. GAS. 834/A-4/81, UAN /91 UKŁAD SIECIOWY: TN-C-S
