ISE INSTALACJE I SIECI ELEKTRYCZNE PROJEKTY KOSZTORYSY NADZORY BII/E PROJEKT BUDOWLANY

Transkrypt

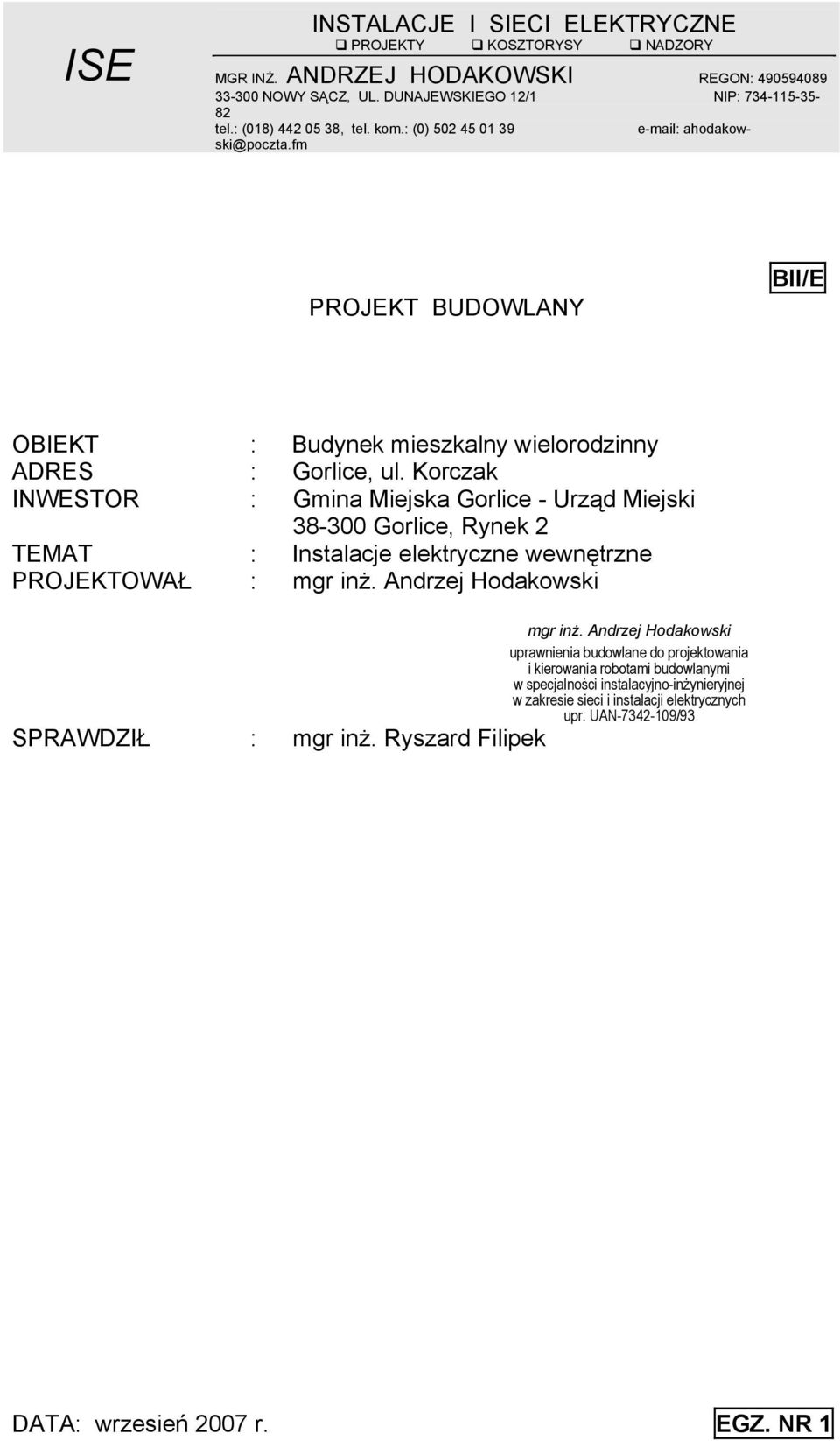

1 ISE INSTALACJE I SIECI ELEKTRYCZNE PROJEKTY KOSZTORYSY NADZORY MGR INŻ. ANDRZEJ HODAKOWSKI REGON: NOWY SĄCZ, UL. DUNAJEWSKIEGO 12/1 NIP: ahodakow- 82 tel.: (018) , tel. kom.: (0) ski@poczta.fm PROJEKT BUDOWLANY BII/E OBIEKT : Budynek mieszkalny wielorodzinny ADRES : Gorlice, ul. Korczak INWESTOR : Gmina Miejska Gorlice - Urząd Miejski Gorlice, Rynek 2 TEMAT : Instalacje elektryczne wewnętrzne PROJEKTOWAŁ : mgr inż. Andrzej Hodakowski mgr inż. Andrzej Hodakowski uprawnienia budowlane do projektowania i kierowania robotami budowlanymi w specjalności instalacyjno-inżynieryjnej w zakresie sieci i instalacji elektrycznych upr. UAN /93 SPRAWDZIŁ : mgr inż. Ryszard Filipek DATA: wrzesień 2007 r. EGZ. NR 1

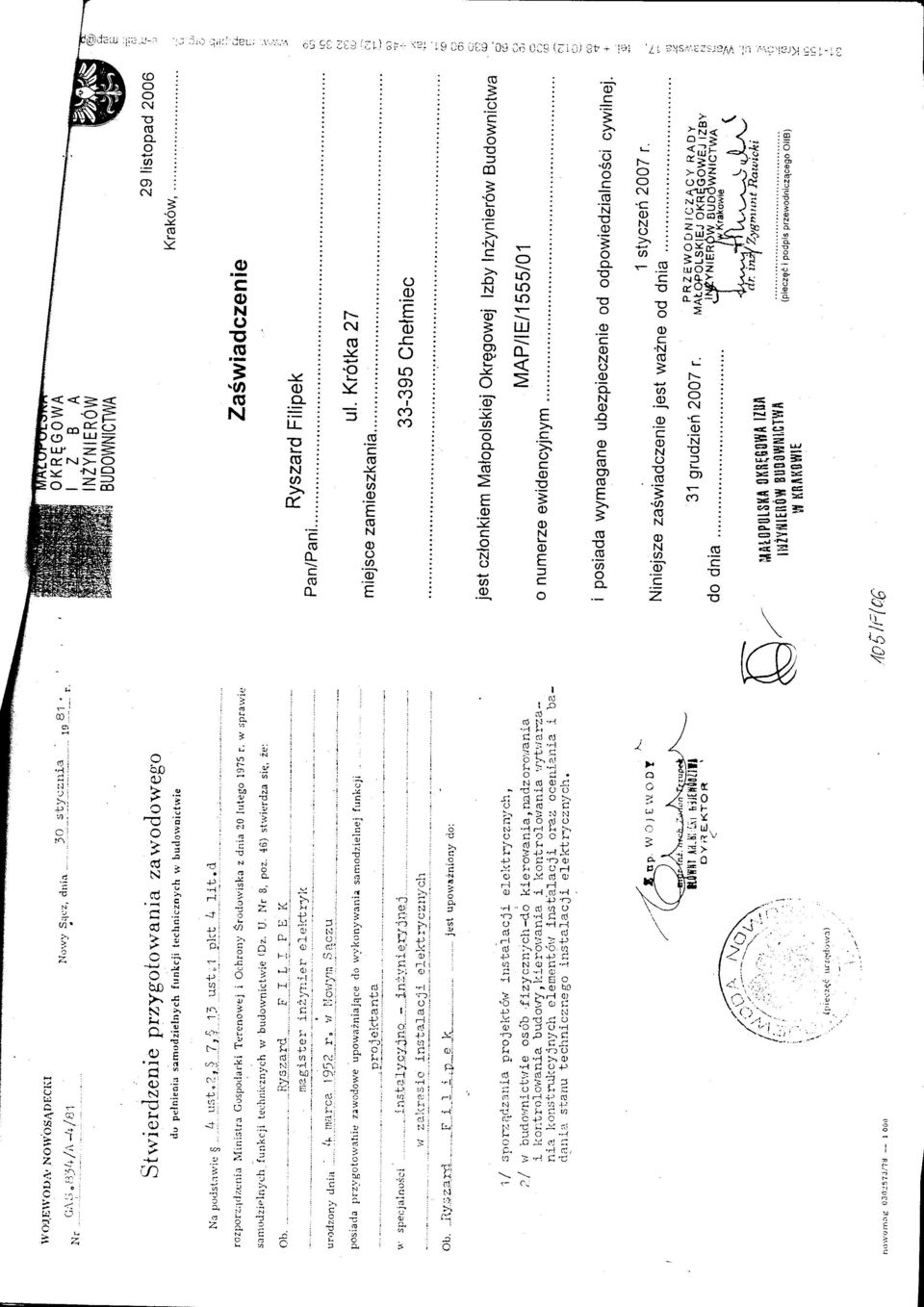

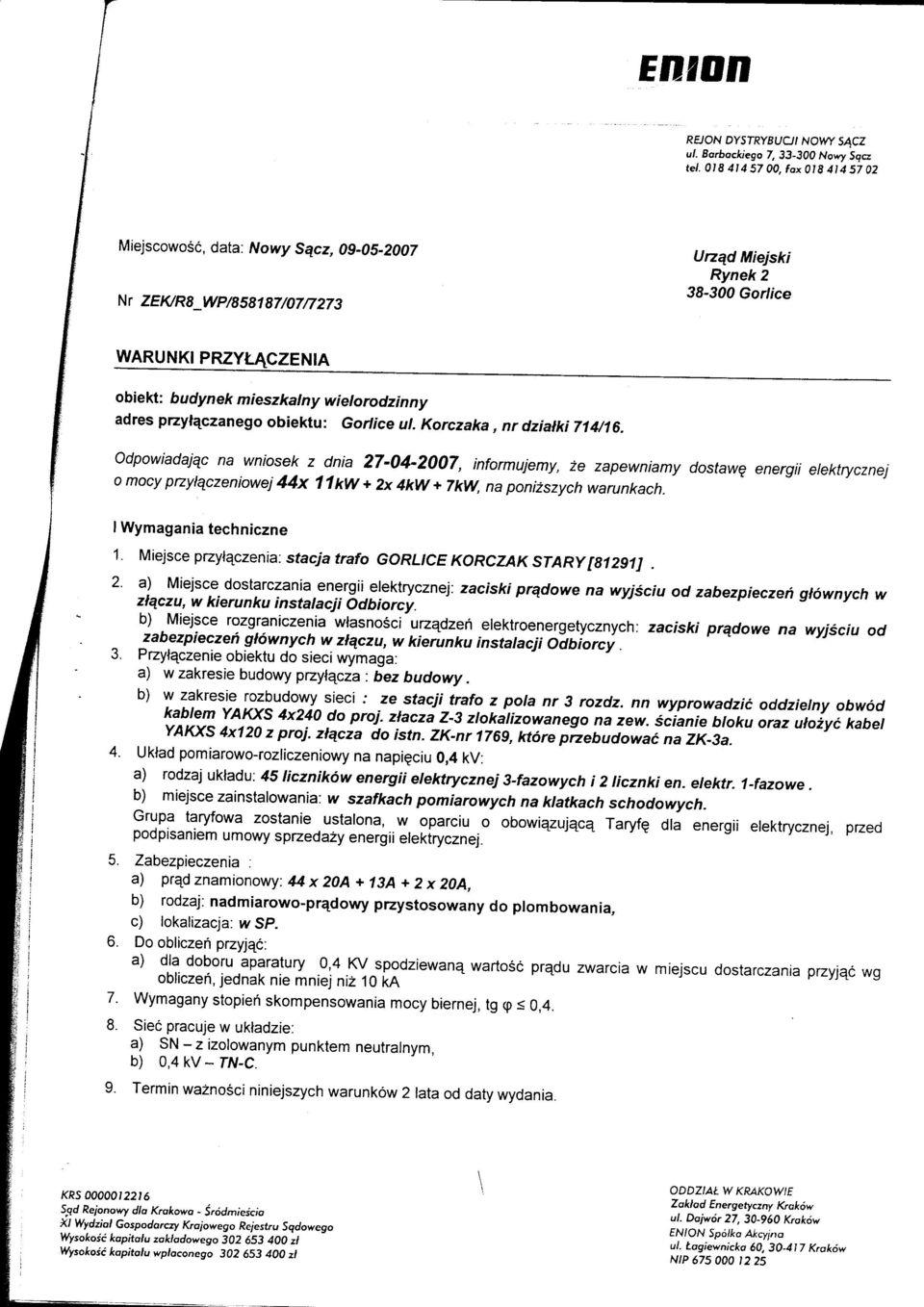

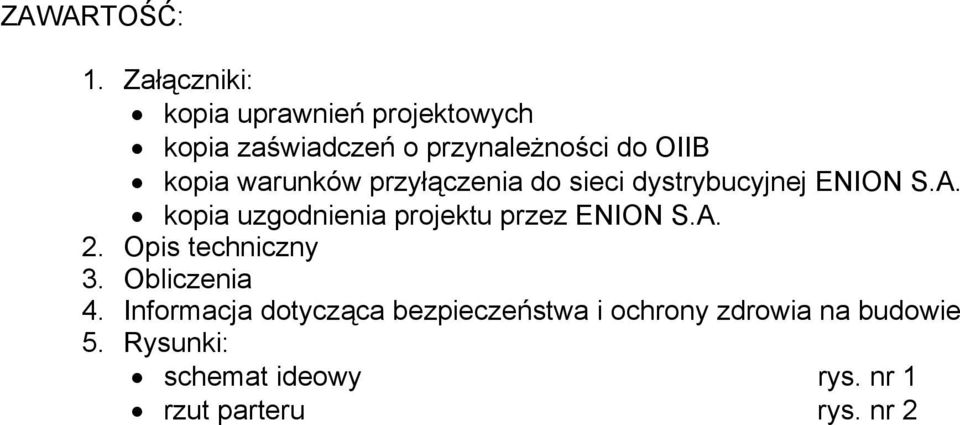

2 ZAWARTOŚĆ: 1. Załączniki: kopia uprawnień projektowych kopia zaświadczeń o przynależności do OIIB kopia warunków przyłączenia do sieci dystrybucyjnej ENION S.A. kopia uzgodnienia projektu przez ENION S.A. 2. Opis techniczny 3. Obliczenia 4. Informacja dotycząca bezpieczeństwa i ochrony zdrowia na budowie 5. Rysunki: schemat ideowy rys. nr 1 rzut parteru rys. nr 2

3

4

5

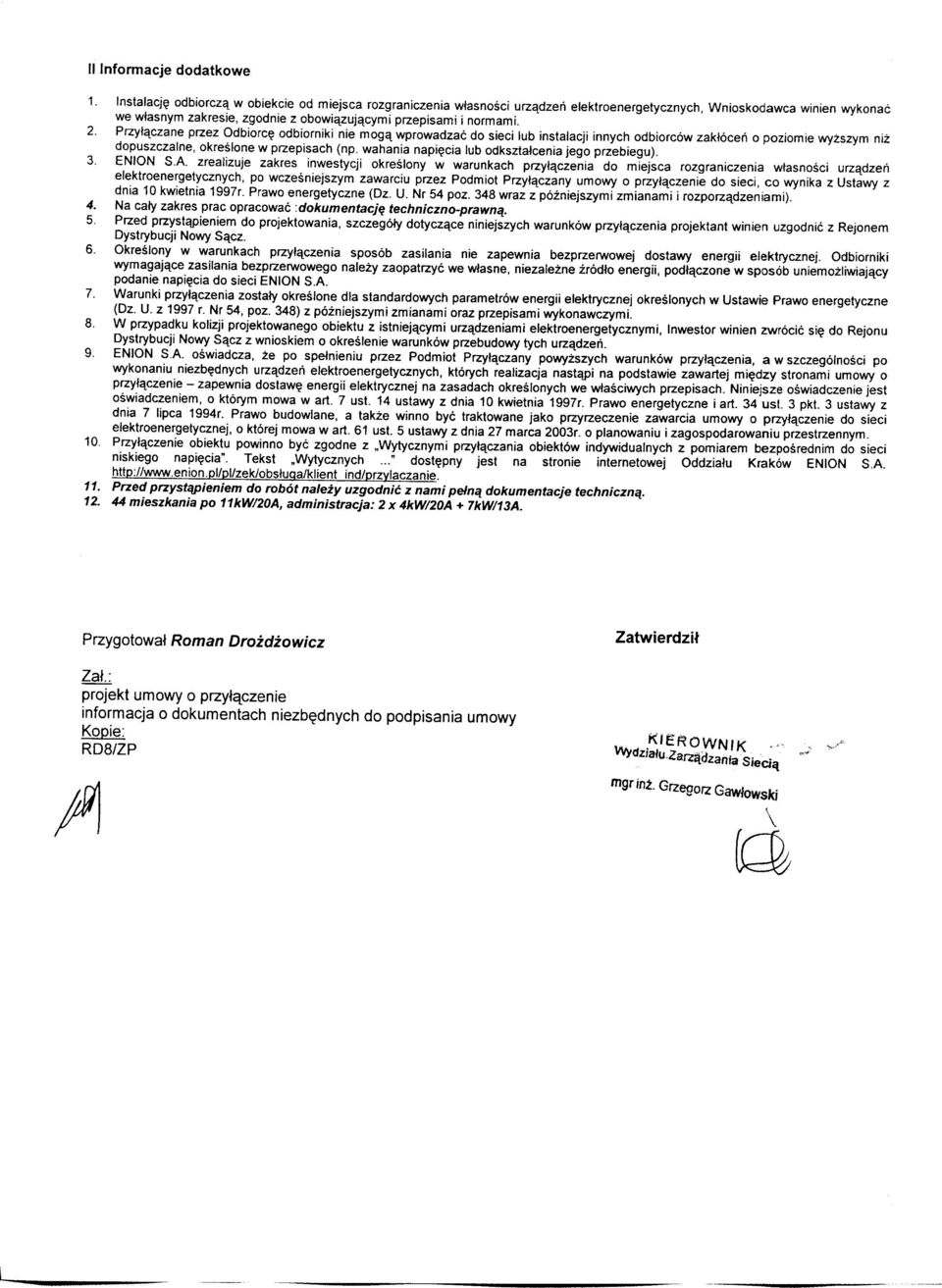

6

7

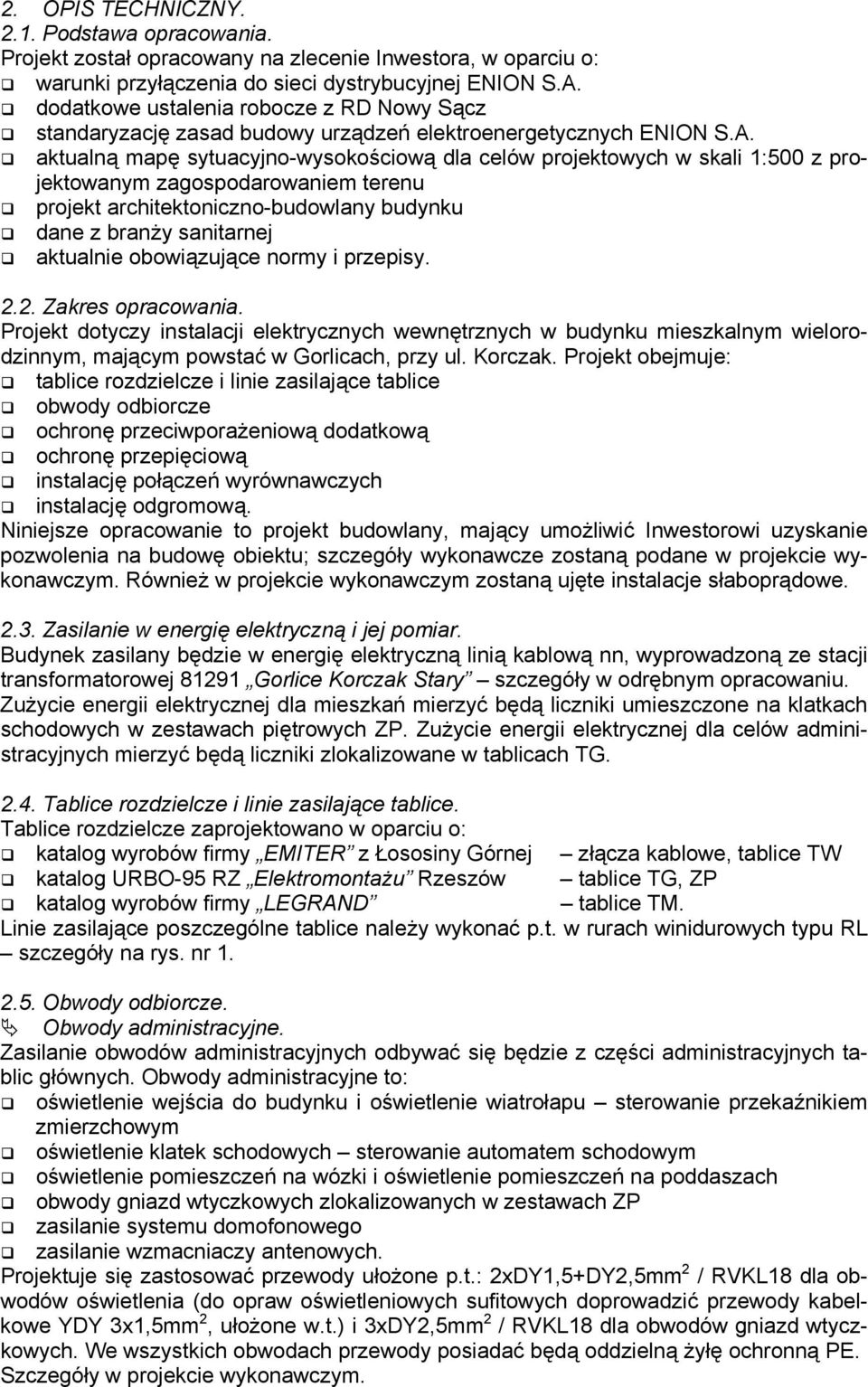

8 2. OPIS TECHNICZNY Podstawa opracowania. Projekt został opracowany na zlecenie Inwestora, w oparciu o: warunki przyłączenia do sieci dystrybucyjnej ENION S.A. dodatkowe ustalenia robocze z RD Nowy Sącz standaryzację zasad budowy urządzeń elektroenergetycznych ENION S.A. aktualną mapę sytuacyjno-wysokościową dla celów projektowych w skali 1:500 z projektowanym zagospodarowaniem terenu projekt architektoniczno-budowlany budynku dane z branży sanitarnej aktualnie obowiązujące normy i przepisy Zakres opracowania. Projekt dotyczy instalacji elektrycznych wewnętrznych w budynku mieszkalnym wielorodzinnym, mającym powstać w Gorlicach, przy ul. Korczak. Projekt obejmuje: tablice rozdzielcze i linie zasilające tablice obwody odbiorcze ochronę przeciwporażeniową dodatkową ochronę przepięciową instalację połączeń wyrównawczych instalację odgromową. Niniejsze opracowanie to projekt budowlany, mający umożliwić Inwestorowi uzyskanie pozwolenia na budowę obiektu; szczegóły wykonawcze zostaną podane w projekcie wykonawczym. Również w projekcie wykonawczym zostaną ujęte instalacje słaboprądowe Zasilanie w energię elektryczną i jej pomiar. Budynek zasilany będzie w energię elektryczną linią kablową nn, wyprowadzoną ze stacji transformatorowej Gorlice Korczak Stary szczegóły w odrębnym opracowaniu. Zużycie energii elektrycznej dla mieszkań mierzyć będą liczniki umieszczone na klatkach schodowych w zestawach piętrowych ZP. Zużycie energii elektrycznej dla celów administracyjnych mierzyć będą liczniki zlokalizowane w tablicach TG Tablice rozdzielcze i linie zasilające tablice. Tablice rozdzielcze zaprojektowano w oparciu o: katalog wyrobów firmy EMITER z Łososiny Górnej złącza kablowe, tablice TW katalog URBO-95 RZ Elektromontażu Rzeszów tablice TG, ZP katalog wyrobów firmy LEGRAND tablice. Linie zasilające poszczególne tablice należy wykonać p.t. w rurach winidurowych typu RL szczegóły na rys. nr Obwody odbiorcze. Obwody administracyjne. Zasilanie obwodów administracyjnych odbywać się będzie z części administracyjnych tablic głównych. Obwody administracyjne to: oświetlenie wejścia do budynku i oświetlenie wiatrołapu sterowanie przekaźnikiem zmierzchowym oświetlenie klatek schodowych sterowanie automatem schodowym oświetlenie pomieszczeń na wózki i oświetlenie pomieszczeń na poddaszach obwody gniazd wtyczkowych zlokalizowanych w zestawach ZP zasilanie systemu domofonowego zasilanie wzmacniaczy antenowych. Projektuje się zastosować przewody ułożone p.t.: 2xDY1,5+DY2,5mm 2 / RVKL18 dla obwodów oświetlenia (do opraw oświetleniowych sufitowych doprowadzić przewody kabelkowe YDY 3x1,5mm 2, ułożone w.t.) i 3xDY2,5mm 2 / RVKL18 dla obwodów gniazd wtyczkowych. We wszystkich obwodach przewody posiadać będą oddzielną żyłę ochronną PE. Szczegóły w projekcie wykonawczym.

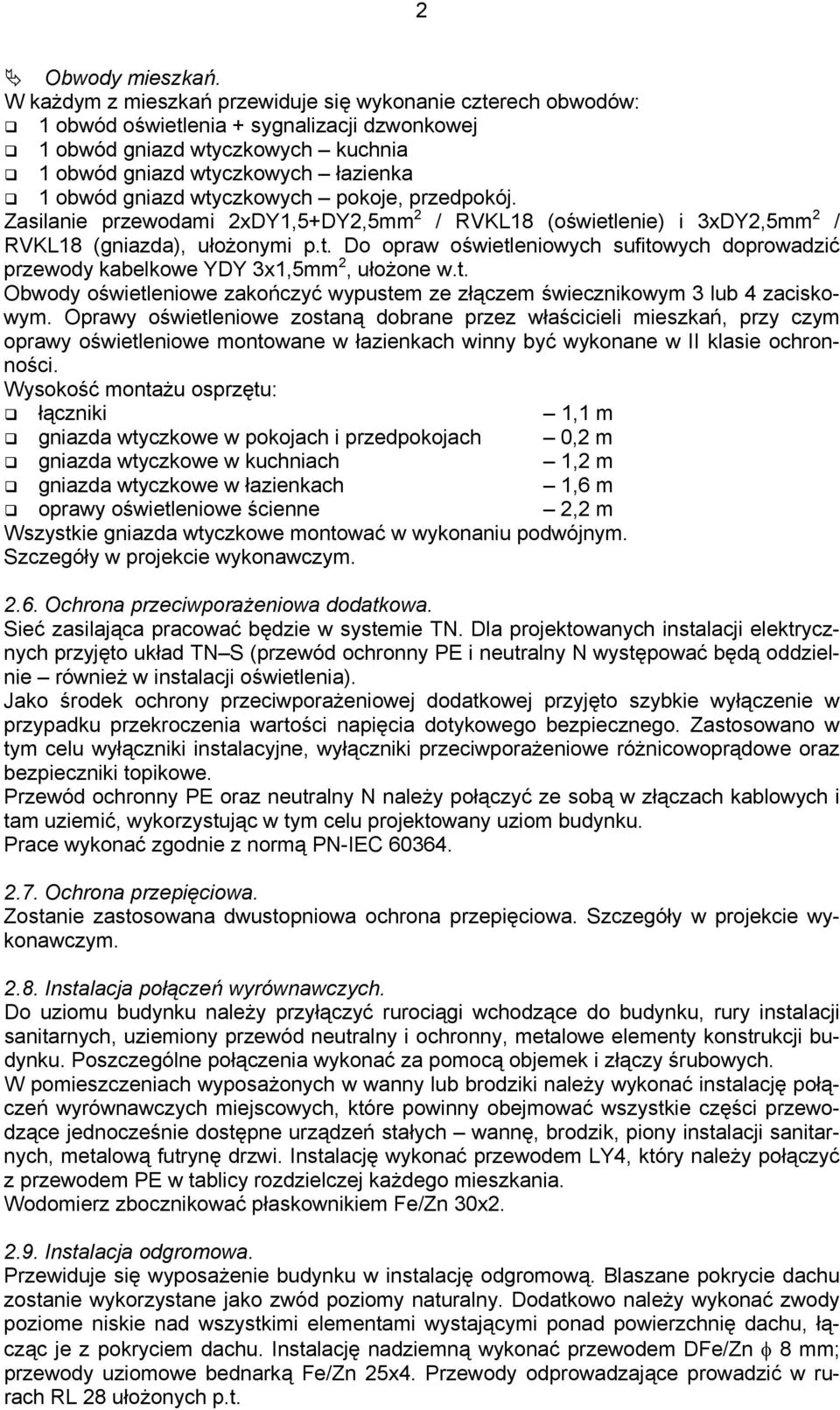

9 2 Obwody mieszkań. W każdym z mieszkań przewiduje się wykonanie czterech obwodów: 1 obwód oświetlenia + sygnalizacji dzwonkowej 1 obwód gniazd wtyczkowych kuchnia 1 obwód gniazd wtyczkowych łazienka 1 obwód gniazd wtyczkowych pokoje, przedpokój. Zasilanie przewodami 2xDY1,5+DY2,5mm 2 / RVKL18 (oświetlenie) i 3xDY2,5mm 2 / RVKL18 (gniazda), ułożonymi p.t. Do opraw oświetleniowych sufitowych doprowadzić przewody kabelkowe YDY 3x1,5mm 2, ułożone w.t. Obwody oświetleniowe zakończyć wypustem ze złączem świecznikowym 3 lub 4 zaciskowym. Oprawy oświetleniowe zostaną dobrane przez właścicieli mieszkań, przy czym oprawy oświetleniowe montowane w łazienkach winny być wykonane w II klasie ochronności. Wysokość montażu osprzętu: łączniki 1,1 m gniazda wtyczkowe w pokojach i przedpokojach 0,2 m gniazda wtyczkowe w kuchniach 1,2 m gniazda wtyczkowe w łazienkach 1,6 m oprawy oświetleniowe ścienne 2,2 m Wszystkie gniazda wtyczkowe montować w wykonaniu podwójnym. Szczegóły w projekcie wykonawczym Ochrona przeciwporażeniowa dodatkowa. Sieć zasilająca pracować będzie w systemie TN. Dla projektowanych instalacji elektrycznych przyjęto układ TN S (przewód ochronny PE i neutralny N występować będą oddzielnie również w instalacji oświetlenia). Jako środek ochrony przeciwporażeniowej dodatkowej przyjęto szybkie wyłączenie w przypadku przekroczenia wartości napięcia dotykowego bezpiecznego. Zastosowano w tym celu wyłączniki instalacyjne, wyłączniki przeciwporażeniowe różnicowoprądowe oraz bezpieczniki topikowe. Przewód ochronny PE oraz neutralny N należy połączyć ze sobą w złączach kablowych i tam uziemić, wykorzystując w tym celu projektowany uziom budynku. Prace wykonać zgodnie z normą PN-IEC Ochrona przepięciowa. Zostanie zastosowana dwustopniowa ochrona przepięciowa. Szczegóły w projekcie wykonawczym Instalacja połączeń wyrównawczych. Do uziomu budynku należy przyłączyć rurociągi wchodzące do budynku, rury instalacji sanitarnych, uziemiony przewód neutralny i ochronny, metalowe elementy konstrukcji budynku. Poszczególne połączenia wykonać za pomocą objemek i złączy śrubowych. W pomieszczeniach wyposażonych w wanny lub brodziki należy wykonać instalację połączeń wyrównawczych miejscowych, które powinny obejmować wszystkie części przewodzące jednocześnie dostępne urządzeń stałych wannę, brodzik, piony instalacji sanitarnych, metalową futrynę drzwi. Instalację wykonać przewodem LY4, który należy połączyć z przewodem PE w tablicy rozdzielczej każdego mieszkania. Wodomierz zbocznikować płaskownikiem Fe/Zn 30x Instalacja odgromowa. Przewiduje się wyposażenie budynku w instalację odgromową. Blaszane pokrycie dachu zostanie wykorzystane jako zwód poziomy naturalny. Dodatkowo należy wykonać zwody poziome niskie nad wszystkimi elementami wystającymi ponad powierzchnię dachu, łącząc je z pokryciem dachu. Instalację nadziemną wykonać przewodem DFe/Zn φ 8 mm; przewody uziomowe bednarką Fe/Zn 25x4. Przewody odprowadzające prowadzić w rurach RL 28 ułożonych p.t.

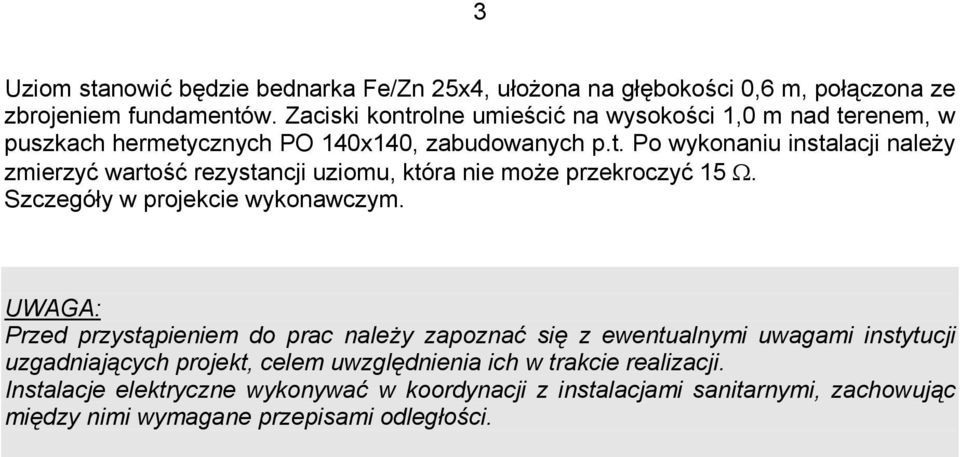

10 3 Uziom stanowić będzie bednarka Fe/Zn 25x4, ułożona na głębokości 0,6 m, połączona ze zbrojeniem fundamentów. Zaciski kontrolne umieścić na wysokości 1,0 m nad terenem, w puszkach hermetycznych PO 140x140, zabudowanych p.t. Po wykonaniu instalacji należy zmierzyć wartość rezystancji uziomu, która nie może przekroczyć 15 Ω. Szczegóły w projekcie wykonawczym. UWAGA: Przed przystąpieniem do prac należy zapoznać się z ewentualnymi uwagami instytucji uzgadniających projekt, celem uwzględnienia ich w trakcie realizacji. Instalacje elektryczne wykonywać w koordynacji z instalacjami sanitarnymi, zachowując między nimi wymagane przepisami odległości.

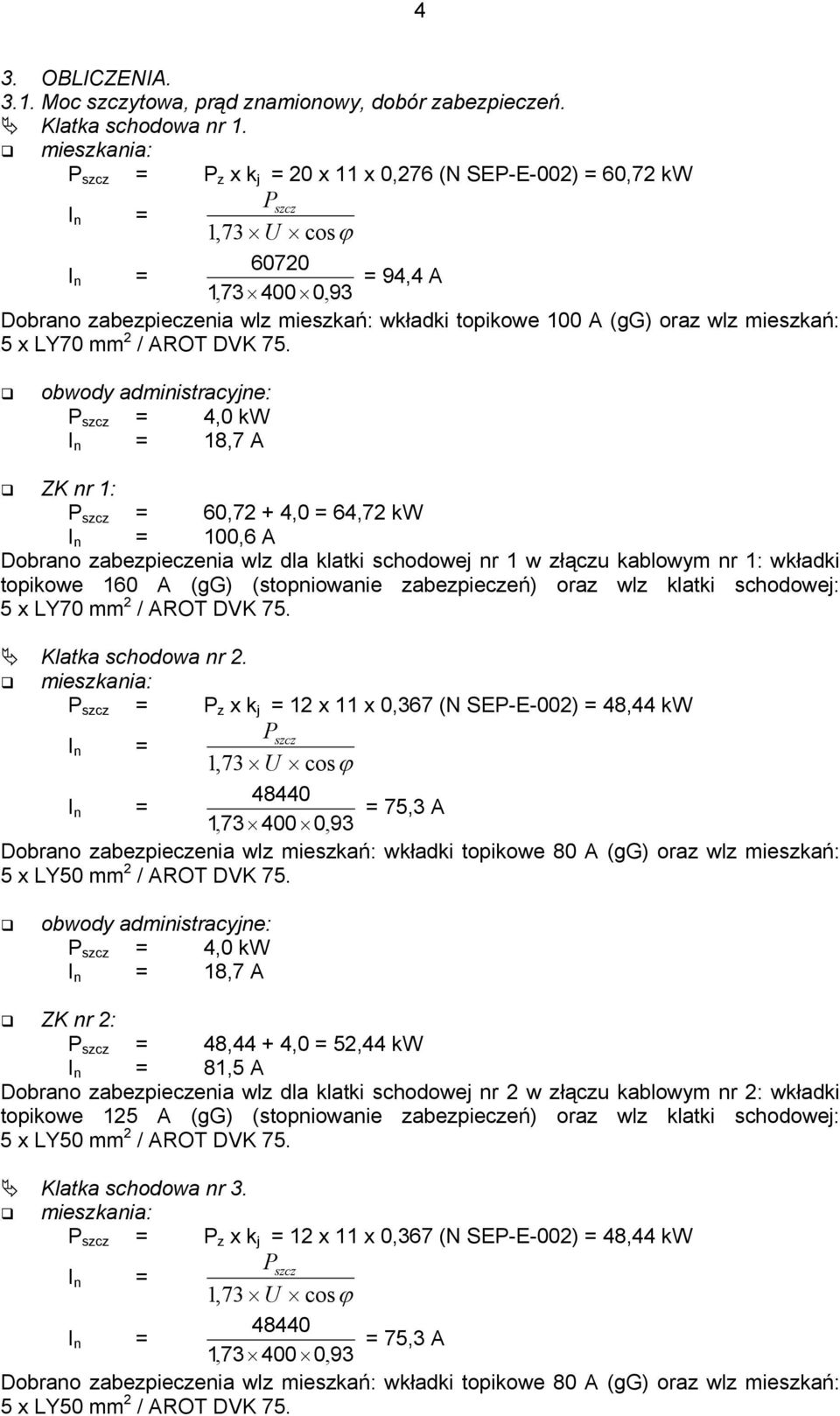

11 4 3. OBLICZENIA Moc szczytowa, prąd znamionowy, dobór zabezpieczeń. Klatka schodowa nr 1. mieszkania: P szcz = P z x k j = 20 x 11 x 0,276 (N SEP-E-002) = 60,72 kw I n = Pszcz 173, U cosϕ I n = , 400 0, 93 = 94,4 A Dobrano zabezpieczenia wlz mieszkań: wkładki topikowe 100 A (gg) oraz wlz mieszkań: 5 x LY70 mm 2 / AROT DVK 75. obwody administracyjne: P szcz = 4,0 kw I n = 18,7 A ZK nr 1: P szcz = 60,72 + 4,0 = 64,72 kw I n = 100,6 A Dobrano zabezpieczenia wlz dla klatki schodowej nr 1 w złączu kablowym nr 1: wkładki topikowe 160 A (gg) (stopniowanie zabezpieczeń) oraz wlz klatki schodowej: 5 x LY70 mm 2 / AROT DVK 75. Klatka schodowa nr 2. mieszkania: P szcz = P z x k j = 12 x 11 x 0,367 (N SEP-E-002) = 48,44 kw I n = Pszcz 173, U cosϕ I n = , 400 0, 93 = 75,3 A Dobrano zabezpieczenia wlz mieszkań: wkładki topikowe 80 A (gg) oraz wlz mieszkań: 5 x LY50 mm 2 / AROT DVK 75. obwody administracyjne: P szcz = 4,0 kw I n = 18,7 A ZK nr 2: P szcz = 48,44 + 4,0 = 52,44 kw I n = 81,5 A Dobrano zabezpieczenia wlz dla klatki schodowej nr 2 w złączu kablowym nr 2: wkładki topikowe 125 A (gg) (stopniowanie zabezpieczeń) oraz wlz klatki schodowej: 5 x LY50 mm 2 / AROT DVK 75. Klatka schodowa nr 3. mieszkania: P szcz = P z x k j = 12 x 11 x 0,367 (N SEP-E-002) = 48,44 kw I n = Pszcz 173, U cosϕ I n = , 400 0, 93 = 75,3 A Dobrano zabezpieczenia wlz mieszkań: wkładki topikowe 80 A (gg) oraz wlz mieszkań: 5 x LY50 mm 2 / AROT DVK 75.

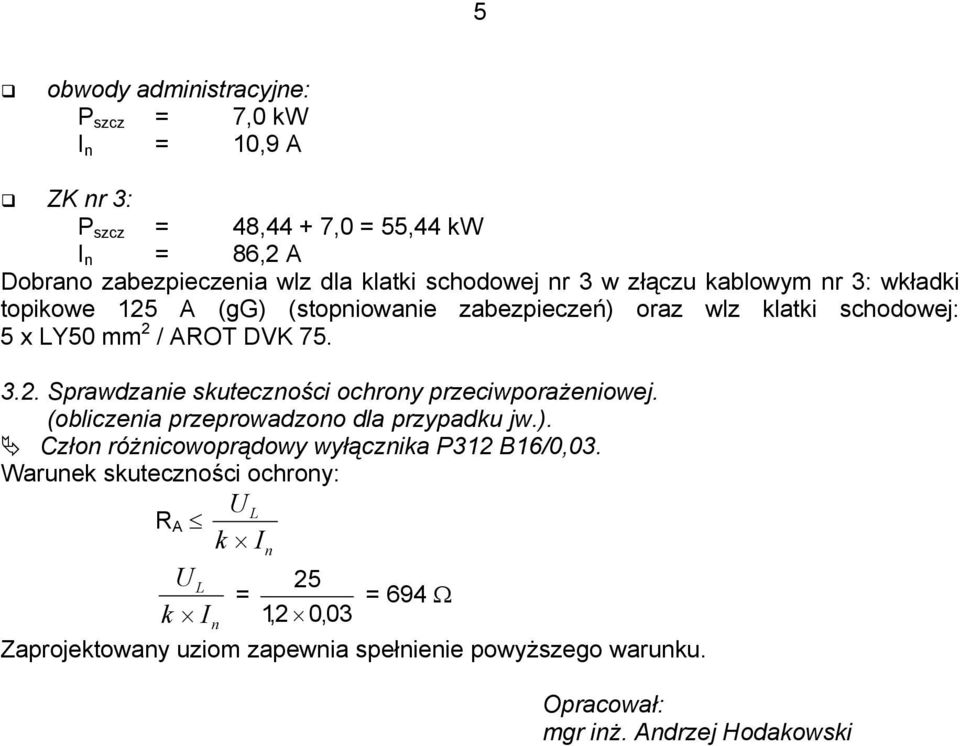

12 5 obwody administracyjne: P szcz = 7,0 kw I n = 10,9 A ZK nr 3: P szcz = 48,44 + 7,0 = 55,44 kw I n = 86,2 A Dobrano zabezpieczenia wlz dla klatki schodowej nr 3 w złączu kablowym nr 3: wkładki topikowe 125 A (gg) (stopniowanie zabezpieczeń) oraz wlz klatki schodowej: 5 x LY50 mm 2 / AROT DVK Sprawdzanie skuteczności ochrony przeciwporażeniowej. (obliczenia przeprowadzono dla przypadku jw.). Człon różnicowoprądowy wyłącznika P312 B16/0,03. Warunek skuteczności ochrony: U L R A k In U L 25 = = 694 Ω k In 1,2 0,03 Zaprojektowany uziom zapewnia spełnienie powyższego warunku. Opracował: mgr inż. Andrzej Hodakowski

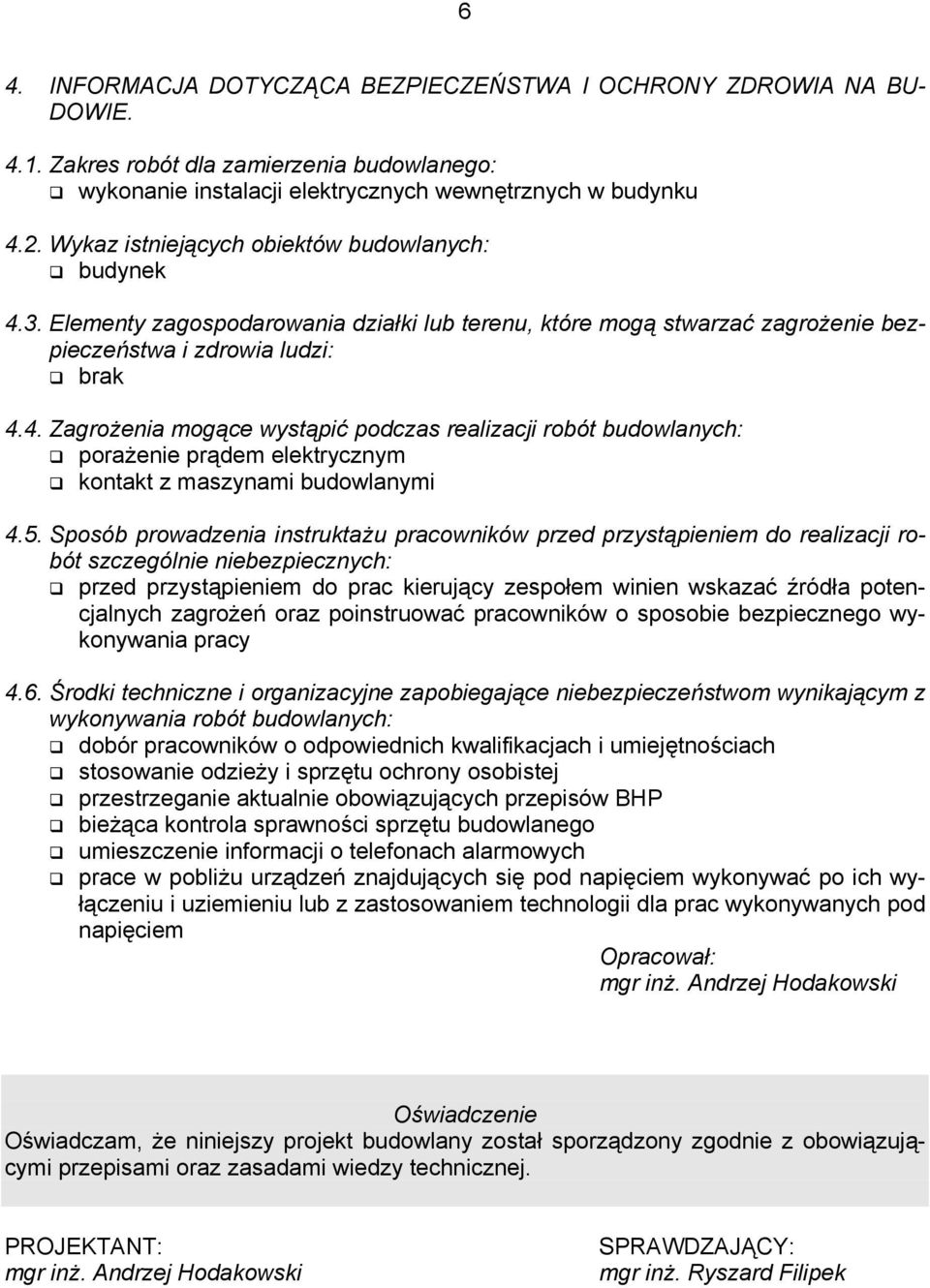

13 6 4. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA NA BU- DOWIE Zakres robót dla zamierzenia budowlanego: wykonanie instalacji elektrycznych wewnętrznych w budynku 4.2. Wykaz istniejących obiektów budowlanych: budynek 4.3. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: brak 4.4. Zagrożenia mogące wystąpić podczas realizacji robót budowlanych: porażenie prądem elektrycznym kontakt z maszynami budowlanymi 4.5. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: przed przystąpieniem do prac kierujący zespołem winien wskazać źródła potencjalnych zagrożeń oraz poinstruować pracowników o sposobie bezpiecznego wykonywania pracy 4.6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych: dobór pracowników o odpowiednich kwalifikacjach i umiejętnościach stosowanie odzieży i sprzętu ochrony osobistej przestrzeganie aktualnie obowiązujących przepisów BHP bieżąca kontrola sprawności sprzętu budowlanego umieszczenie informacji o telefonach alarmowych prace w pobliżu urządzeń znajdujących się pod napięciem wykonywać po ich wyłączeniu i uziemieniu lub z zastosowaniem technologii dla prac wykonywanych pod napięciem Opracował: mgr inż. Andrzej Hodakowski Oświadczenie Oświadczam, że niniejszy projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTANT: mgr inż. Andrzej Hodakowski SPRAWDZAJĄCY: mgr inż. Ryszard Filipek

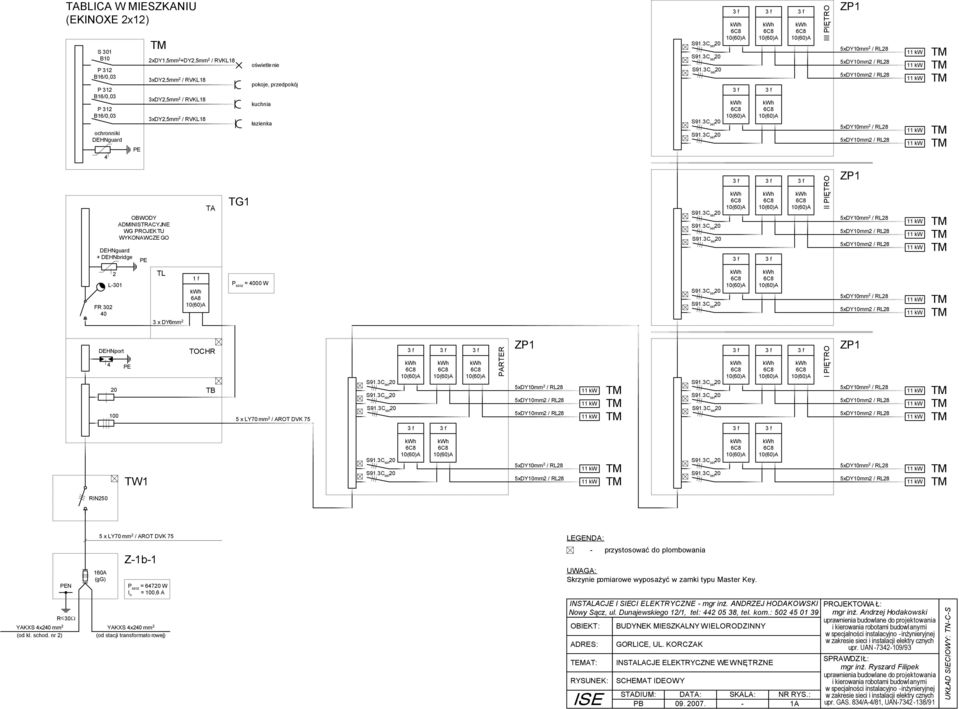

14 TABLICA W MIESZKANIU (EKINOXE 2x12) S 301 B10 P 312 B16/0,03 P 312 B16/0,03 P 312 B16/0,03 ochronniki DEHNguard 4 PE 2xDY1,5mm 2 +DY2,5mm 2 / RVKL18 3xDY2,5mm 2 / RVKL18 3xDY2,5mm 2 / RVKL18 3xDY2,5mm 2 / RVKL18 oświetlenie pokoje, przedpokój kuchnia łazienka III PIĘTRO ZP1 DEHNguard + DEHNbridge OBWODY ADMINISTRACYJNE WG PROJEKTU WYKONAWCZE GO PE TA TG1 II PIĘTRO ZP1 FR L-301 TL 3 x DY6mm 2 1 f 6A8 P szcz = 4000 W DEHNport TOCHR 4 PE 20 TB x LY70 mm 2 / AROT DVK 75 PARTER ZP1 I PIĘTRO ZP1 TW1 RIN250 YAKXS 4x240 mm 2 (od kl. schod. nr 2) PEN R 30Ω 5 x LY70 mm 2 / AROT DVK A (gg) Z-1b-1 P szcz = W I n = 100,6 A YAKXS 4x240 mm 2 (od stacji transformato rowej) LEGENDA: INSTALACJE I SIECI ELEKTRYCZNE - mgr inż. ANDRZEJ HODAKOWSKI Nowy Sącz, ul. Dunajewskiego 12/1, tel.: , tel. kom.: OBIEKT: ADRES: TEMAT: RYSUNEK: ISE - przystosować do plombowania UWAGA: Skrzynie pomiarowe wyposażyć w zamki typu Master Key. BUDYNEK MIESZKALNY WIELORODZINNY GORLICE, UL. KORCZAK INSTALACJE ELEKTRYCZNE WEWNĘTRZNE SCHEMAT IDEOWY STADIUM: PB DATA: SKALA: - NR RYS.: 1A PROJEKTOWA Ł: mgr inż. Andrzej Hodakowski uprawnienia budowlane do projektowania i kierowania robotami budowlanymi w specjalności instalacyjno -inżynieryjnej w zakresie sieci i instalacji elektry cznych upr. UAN /93 SPRAWDZIŁ: mgr inż. Ryszard Filipek uprawnienia budowlane do projektowania i kierowania robotami budowlanymi w specjalności instalacyjno -inżynieryjnej w zakresie sieci i instalacji elektry cznych upr. GAS. 834/A-4/81, UAN /91 UKŁAD SIECIOWY: TN-C-S

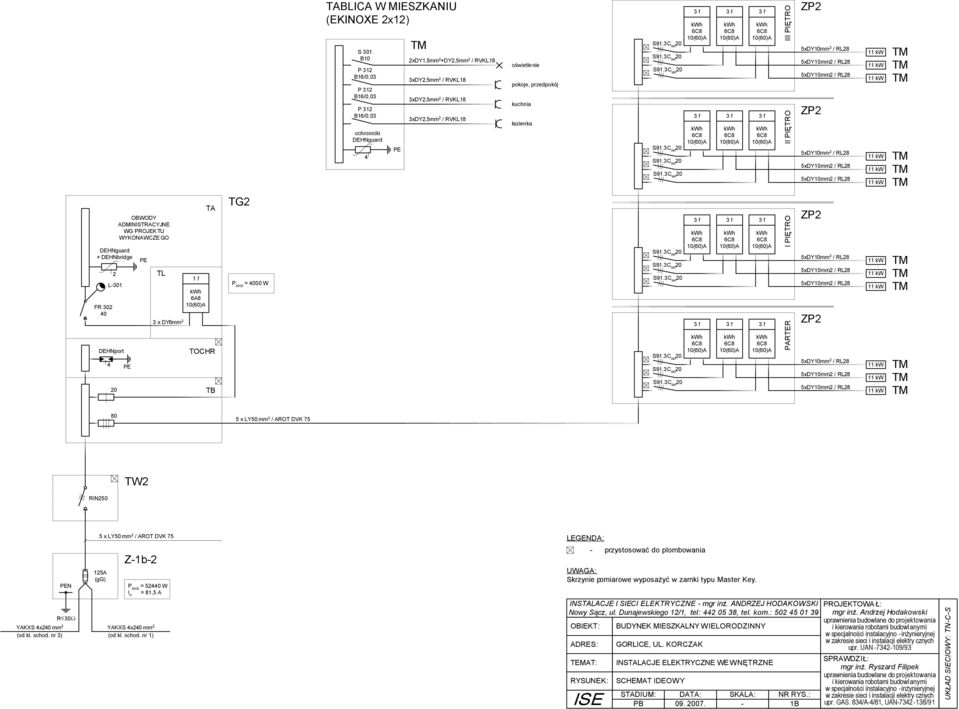

15 TABLICA W MIESZKANIU (EKINOXE 2x12) S 301 B10 P 312 B16/0,03 P 312 B16/0,03 P 312 B16/0,03 ochronniki DEHNguard 4 PE 2xDY1,5mm 2 +DY2,5mm 2 / RVKL18 3xDY2,5mm 2 / RVKL18 3xDY2,5mm 2 / RVKL18 3xDY2,5mm 2 / RVKL18 oświetlenie pokoje, przedpokój kuchnia łazienka II PIĘTRO III PIĘTRO ZP2 ZP2 DEHNguard + DEHNbridge FR L-301 DEHNport OBWODY ADMINISTRACYJNE WG PROJEKTU WYKONAWCZE GO 4 PE PE TL 3 x DY6mm 2 1 f 6A8 TA TOCHR 20 TB TG2 P szcz = 4000 W PARTER I PIĘTRO ZP2 ZP x LY50 mm 2 / AROT DVK 75 TW2 RIN250 PEN R 30Ω YAKXS 4x240 mm 2 (od kl. schod. nr 3) 5 x LY50 mm 2 / AROT DVK A (gg) Z-1b-2 P szcz = W I n = 81,5 A YAKXS 4x240 mm 2 (od kl. schod. nr 1) LEGENDA: INSTALACJE I SIECI ELEKTRYCZNE - mgr inż. ANDRZEJ HODAKOWSKI Nowy Sącz, ul. Dunajewskiego 12/1, tel.: , tel. kom.: OBIEKT: ADRES: TEMAT: RYSUNEK: ISE - przystosować do plombowania UWAGA: Skrzynie pomiarowe wyposażyć w zamki typu Master Key. BUDYNEK MIESZKALNY WIELORODZINNY GORLICE, UL. KORCZAK INSTALACJE ELEKTRYCZNE WEWNĘTRZNE SCHEMAT IDEOWY STADIUM: PB DATA: SKALA: - NR RYS.: 1B PROJEKTOWA Ł: mgr inż. Andrzej Hodakowski uprawnienia budowlane do projektowania i kierowania robotami budowlanymi w specjalności instalacyjno -inżynieryjnej w zakresie sieci i instalacji elektry cznych upr. UAN /93 SPRAWDZIŁ: mgr inż. Ryszard Filipek uprawnienia budowlane do projektowania i kierowania robotami budowlanymi w specjalności instalacyjno -inżynieryjnej w zakresie sieci i instalacji elektry cznych upr. GAS. 834/A-4/81, UAN /91 UKŁAD SIECIOWY: TN-C-S

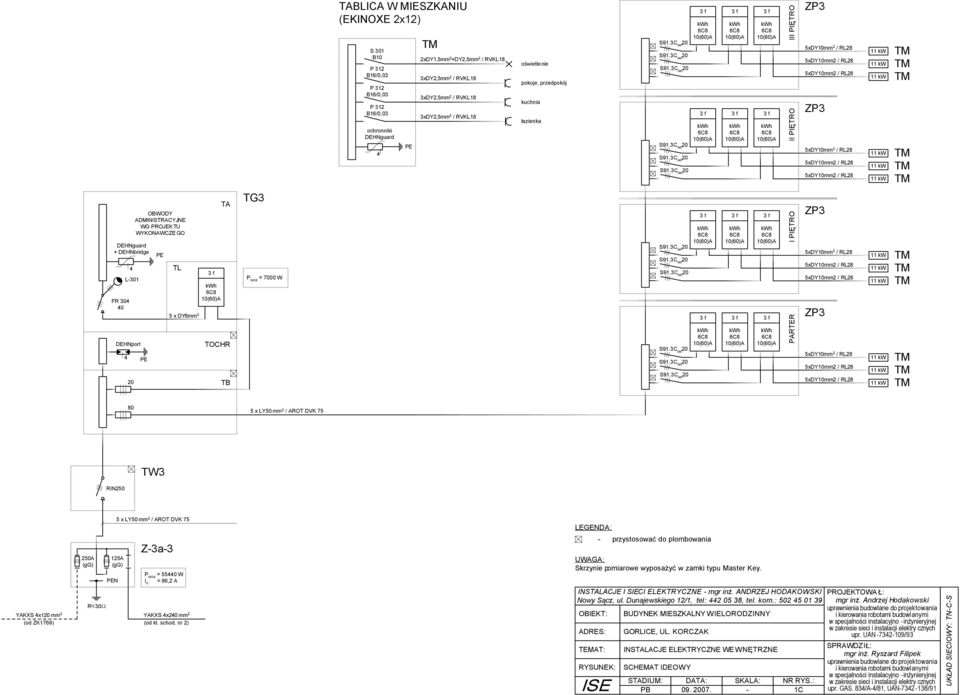

16 TABLICA W MIESZKANIU (EKINOXE 2x12) S 301 B10 P 312 B16/0,03 P 312 B16/0,03 P 312 B16/0,03 ochronniki DEHNguard 4 PE 2xDY1,5mm 2 +DY2,5mm 2 / RVKL18 3xDY2,5mm 2 / RVKL18 3xDY2,5mm 2 / RVKL18 3xDY2,5mm 2 / RVKL18 oświetlenie pokoje, przedpokój kuchnia łazienka II PIĘTRO III PIĘTRO ZP3 ZP3 DEHNguard + DEHNbridge FR L-301 DEHNport OBWODY ADMINISTRACYJNE WG PROJEKTU WYKONAWCZE GO 4 PE 20 PE TL 5 x DY6mm 2 TA TOCHR TB TG3 P szcz = 7000 W PARTER I PIĘTRO ZP3 ZP x LY50 mm 2 / AROT DVK 75 TW3 RIN250 YAKXS 4x120 mm 2 (od ZK1769) 250A (gg) R 30Ω 5 x LY50 mm 2 / AROT DVK A (gg) PEN Z-3a-3 P szcz = W I n = 86,2 A YAKXS 4x240 mm 2 (od kl. schod. nr 2) LEGENDA: INSTALACJE I SIECI ELEKTRYCZNE - mgr inż. ANDRZEJ HODAKOWSKI Nowy Sącz, ul. Dunajewskiego 12/1, tel.: , tel. kom.: OBIEKT: ADRES: TEMAT: RYSUNEK: ISE - przystosować do plombowania UWAGA: Skrzynie pomiarowe wyposażyć w zamki typu Master Key. BUDYNEK MIESZKALNY WIELORODZINNY GORLICE, UL. KORCZAK INSTALACJE ELEKTRYCZNE WEWNĘTRZNE SCHEMAT IDEOWY STADIUM: PB DATA: SKALA: - NR RYS.: 1C PROJEKTOWA Ł: mgr inż. Andrzej Hodakowski uprawnienia budowlane do projektowania i kierowania robotami budowlanymi w specjalności instalacyjno -inżynieryjnej w zakresie sieci i instalacji elektry cznych upr. UAN /93 SPRAWDZIŁ: mgr inż. Ryszard Filipek uprawnienia budowlane do projektowania i kierowania robotami budowlanymi w specjalności instalacyjno -inżynieryjnej w zakresie sieci i instalacji elektry cznych upr. GAS. 834/A-4/81, UAN /91 UKŁAD SIECIOWY: TN-C-S

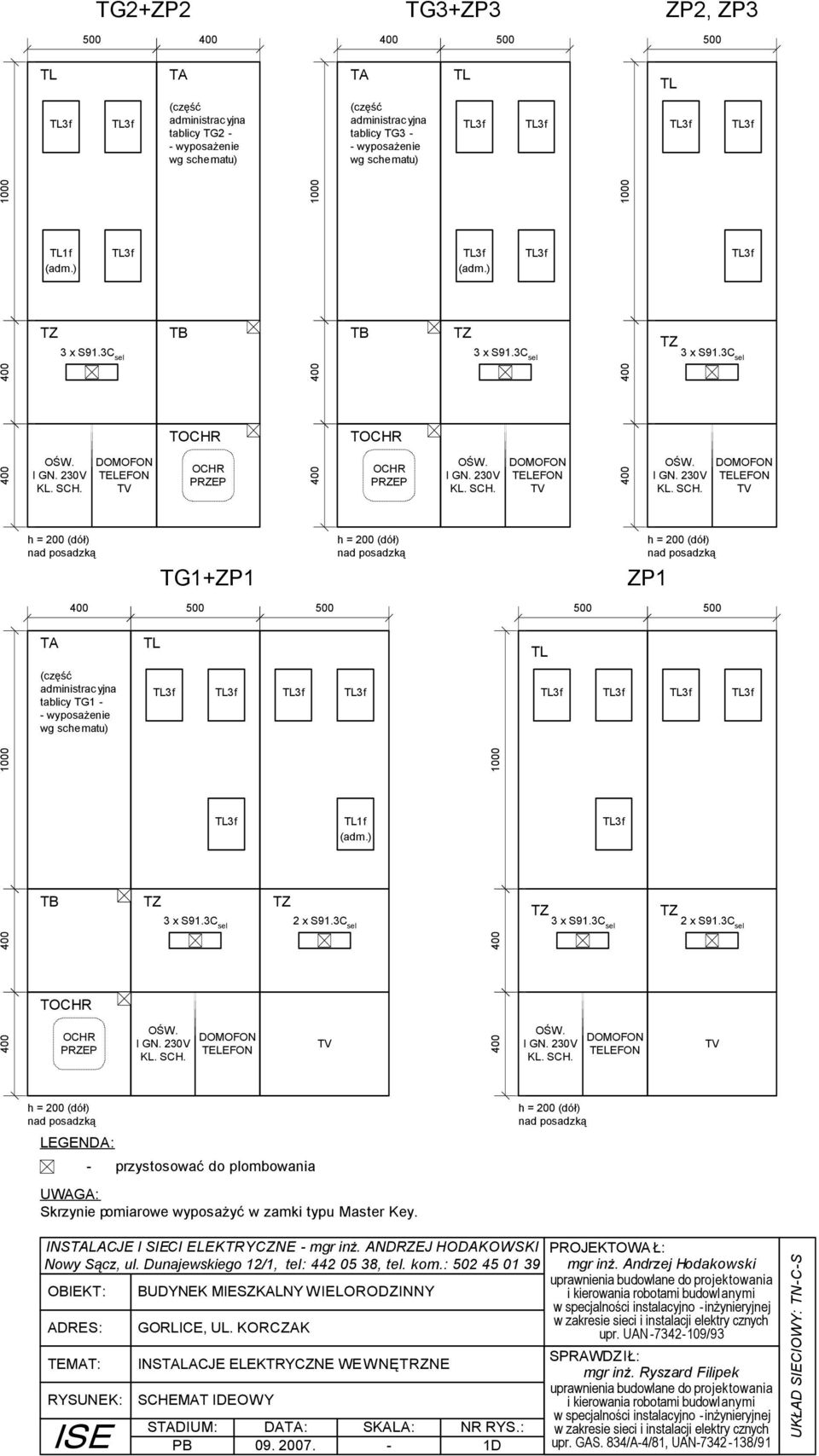

17 TG2+ZP2 TG3+ZP3 ZP2, ZP TL TA TA TL TL (część administrac yjna tablicy TG2 - - wyposażenie wg schematu) (część administrac yjna tablicy TG3 - - wyposażenie wg schematu) TL1f (adm.) TZ OŚW. I GN. 230V KL. SCH. 3 x S91.3C sel DOMOFON TELEFON TV TB TOCHR OCHR PRZEP TB TOCHR OCHR PRZEP (adm.) TZ 3 x S91.3C sel OŚW. I GN. 230V KL. SCH. DOMOFON TELEFON TV TZ 3 x S91.3C sel OŚW. I GN. 230V KL. SCH. DOMOFON TELEFON TV h = 200 (dół) nad posadzką h = 200 (dół) nad posadzką h = 200 (dół) nad posadzką TG1+ZP1 ZP TA TL TL (część administrac yjna tablicy TG1 - - wyposażenie wg schematu) TB TOCHR OCHR PRZEP TZ OŚW. I GN. 230V KL. SCH. 3 x S91.3C sel DOMOFON TELEFON TZ 2 x S91.3C sel TV TL1f (adm.) TZ 3 x S91.3C sel OŚW. I GN. 230V KL. SCH. DOMOFON TELEFON TZ 2 x S91.3C sel TV h = 200 (dół) nad posadzką LEGENDA: - przystosować do plombowania h = 200 (dół) nad posadzką UWAGA: Skrzynie pomiarowe wyposażyć w zamki typu Master Key. INSTALACJE I SIECI ELEKTRYCZNE - mgr inż. ANDRZEJ HODAKOWSKI Nowy Sącz, ul. Dunajewskiego 12/1, tel.: , tel. kom.: OBIEKT: ADRES: TEMAT: RYSUNEK: ISE BUDYNEK MIESZKALNY WIELORODZINNY GORLICE, UL. KORCZAK INSTALACJE ELEKTRYCZNE WEWNĘTRZNE SCHEMAT IDEOWY STADIUM: PB DATA: SKALA: - NR RYS.: 1D PROJEKTOWA Ł: mgr inż. Andrzej Hodakowski uprawnienia budowlane do projektowania i kierowania robotami budowlanymi w specjalności instalacyjno -inżynieryjnej w zakresie sieci i instalacji elektry cznych upr. UAN /93 SPRAWDZIŁ: mgr inż. Ryszard Filipek uprawnienia budowlane do projektowania i kierowania robotami budowlanymi w specjalności instalacyjno -inżynieryjnej w zakresie sieci i instalacji elektry cznych upr. GAS. 834/A-4/81, UAN /91 UKŁAD SIECIOWY: TN-C-S
