PROJEKT INSTALACJI WENTYLACJI I KLIMATYZACJI SALI LUSTRZANEJ ORAZ POKOI HOTELOWYCH W DWORZE ZIELENIEWSKICH W TRZEBINI.

Transkrypt

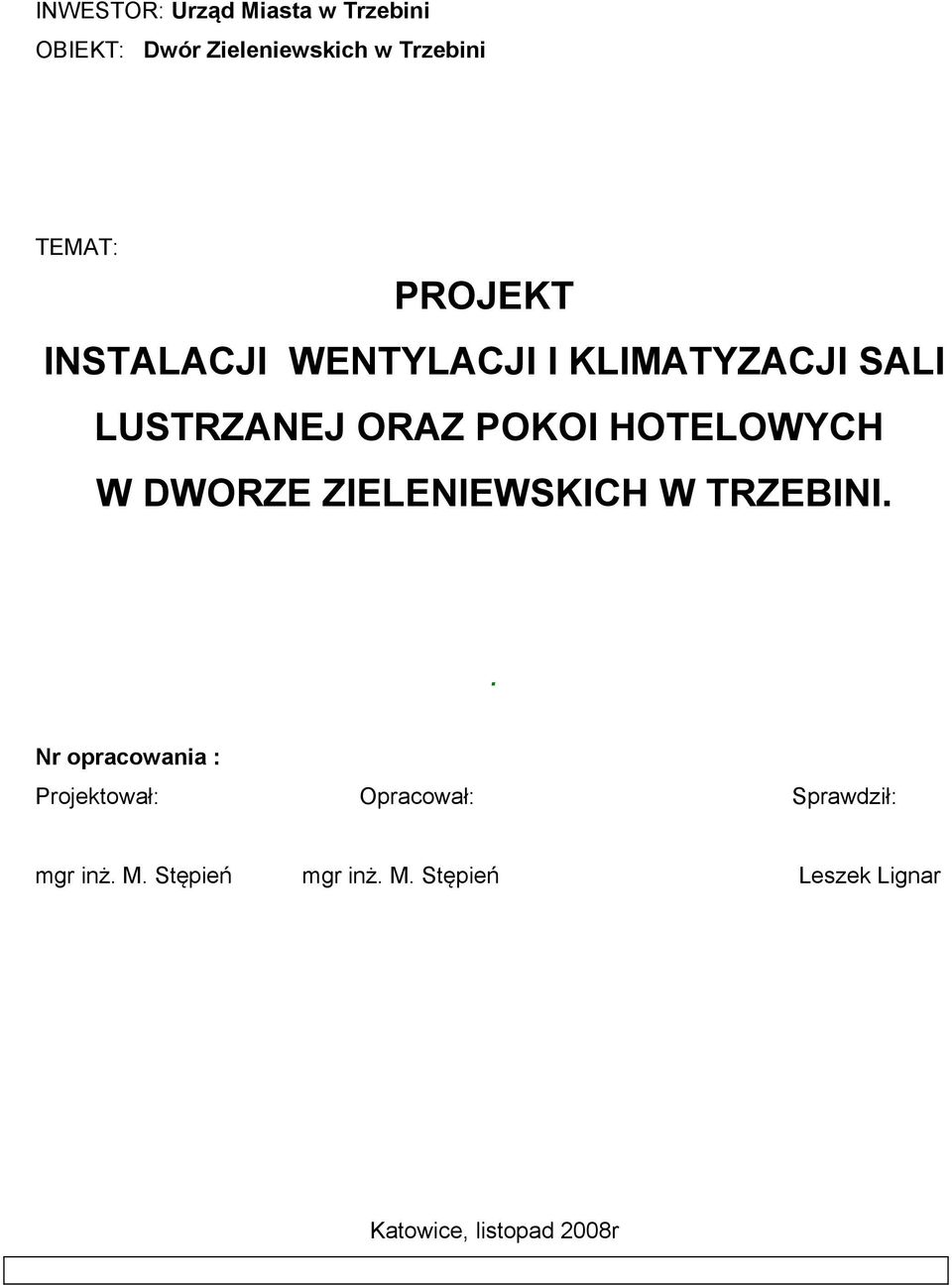

1 INWESTOR: Urząd Miasta w Trzebini OBIEKT: Dwór Zieleniewskich w Trzebini TEMAT: PROJEKT INSTALACJI WENTYLACJI I KLIMATYZACJI SALI LUSTRZANEJ ORAZ POKOI HOTELOWYCH W DWORZE ZIELENIEWSKICH W TRZEBINI.. Nr opracowania : Projektował: Opracował: Sprawdził: mgr inż. M. Stępień mgr inż. M. Stępień Leszek Lignar Katowice, listopad 2008r

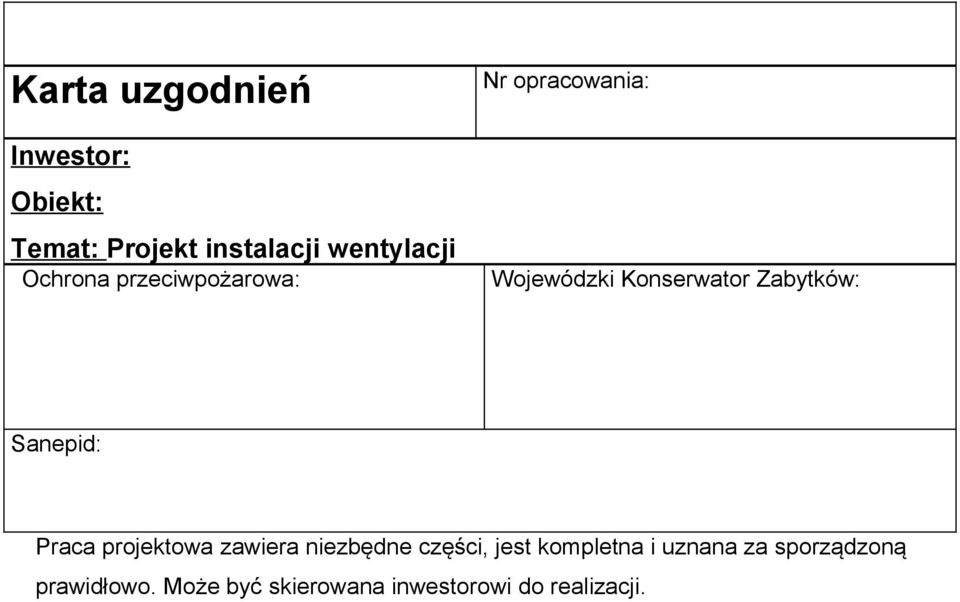

2 Karta uzgodnień Inwestor: Obiekt: Temat: Projekt instalacji wentylacji Ochrona przeciwpożarowa: Nr opracowania: Wojewódzki Konserwator Zabytków: Sanepid: Praca projektowa zawiera niezbędne części, jest kompletna i uznana za sporządzoną prawidłowo. Może być skierowana inwestorowi do realizacji.

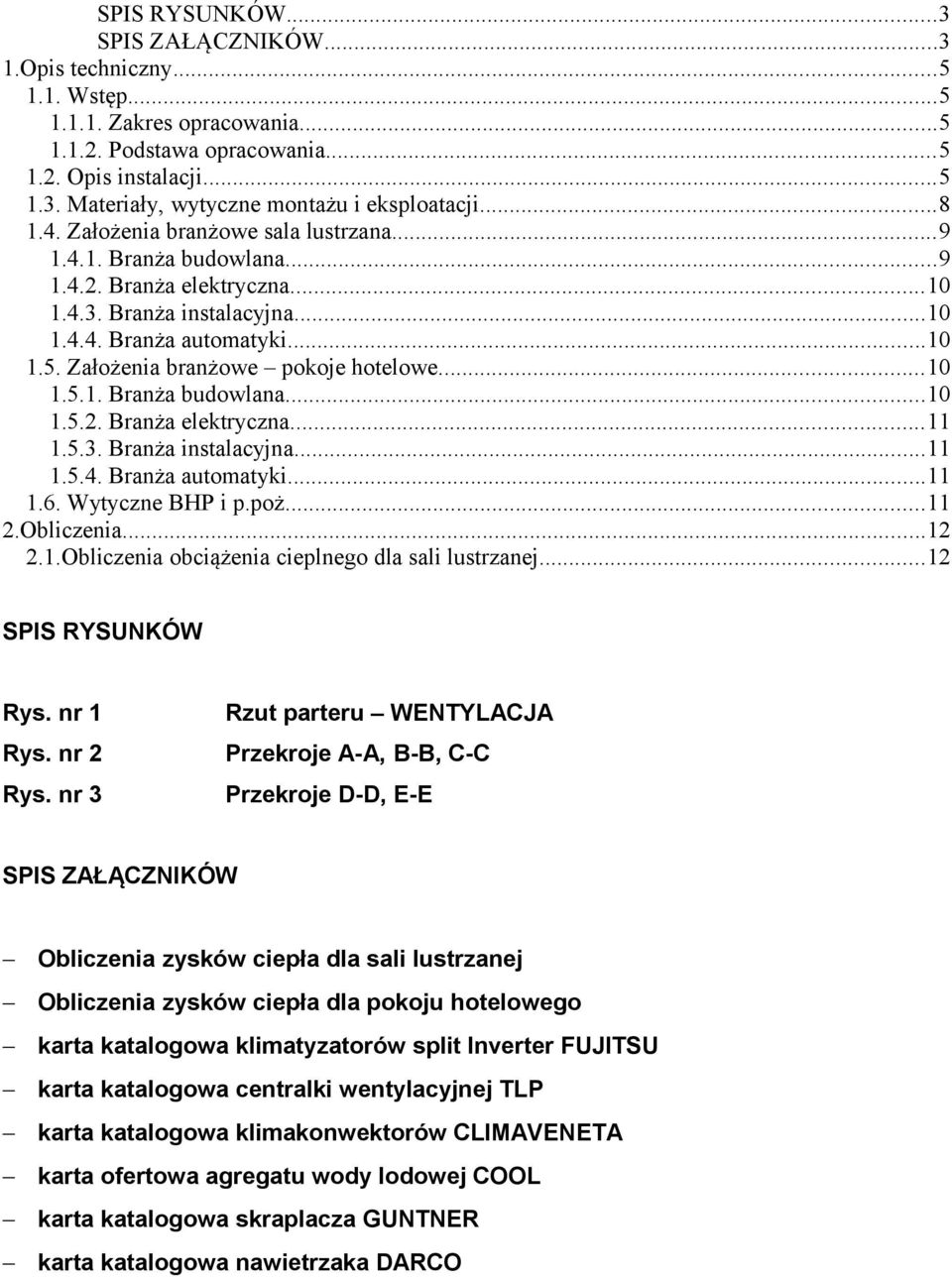

3 SPIS RYSUNKÓW...3 SPIS ZAŁĄCZNIKÓW Opis techniczny Wstęp Zakres opracowania Podstawa opracowania Opis instalacji Materiały, wytyczne montażu i eksploatacji Założenia branżowe sala lustrzana Branża budowlana Branża elektryczna Branża instalacyjna Branża automatyki Założenia branżowe pokoje hotelowe Branża budowlana Branża elektryczna Branża instalacyjna Branża automatyki Wytyczne BHP i p.poż Obliczenia Obliczenia obciążenia cieplnego dla sali lustrzanej...12 SPIS RYSUNKÓW Rys. nr 1 Rys. nr 2 Rys. nr 3 Rzut parteru WENTYLACJA Przekroje A-A, B-B, C-C Przekroje D-D, E-E SPIS ZAŁĄCZNIKÓW Obliczenia zysków ciepła dla sali lustrzanej Obliczenia zysków ciepła dla pokoju hotelowego karta katalogowa klimatyzatorów split Inverter FUJITSU karta katalogowa centralki wentylacyjnej TLP karta katalogowa klimakonwektorów CLIMAVENETA karta ofertowa agregatu wody lodowej COOL karta katalogowa skraplacza GUNTNER karta katalogowa nawietrzaka DARCO

4 zestawienie materiałów karta wywietrzaka i wentylatora dachowego VILPE oraz zdjęcia i rysunki

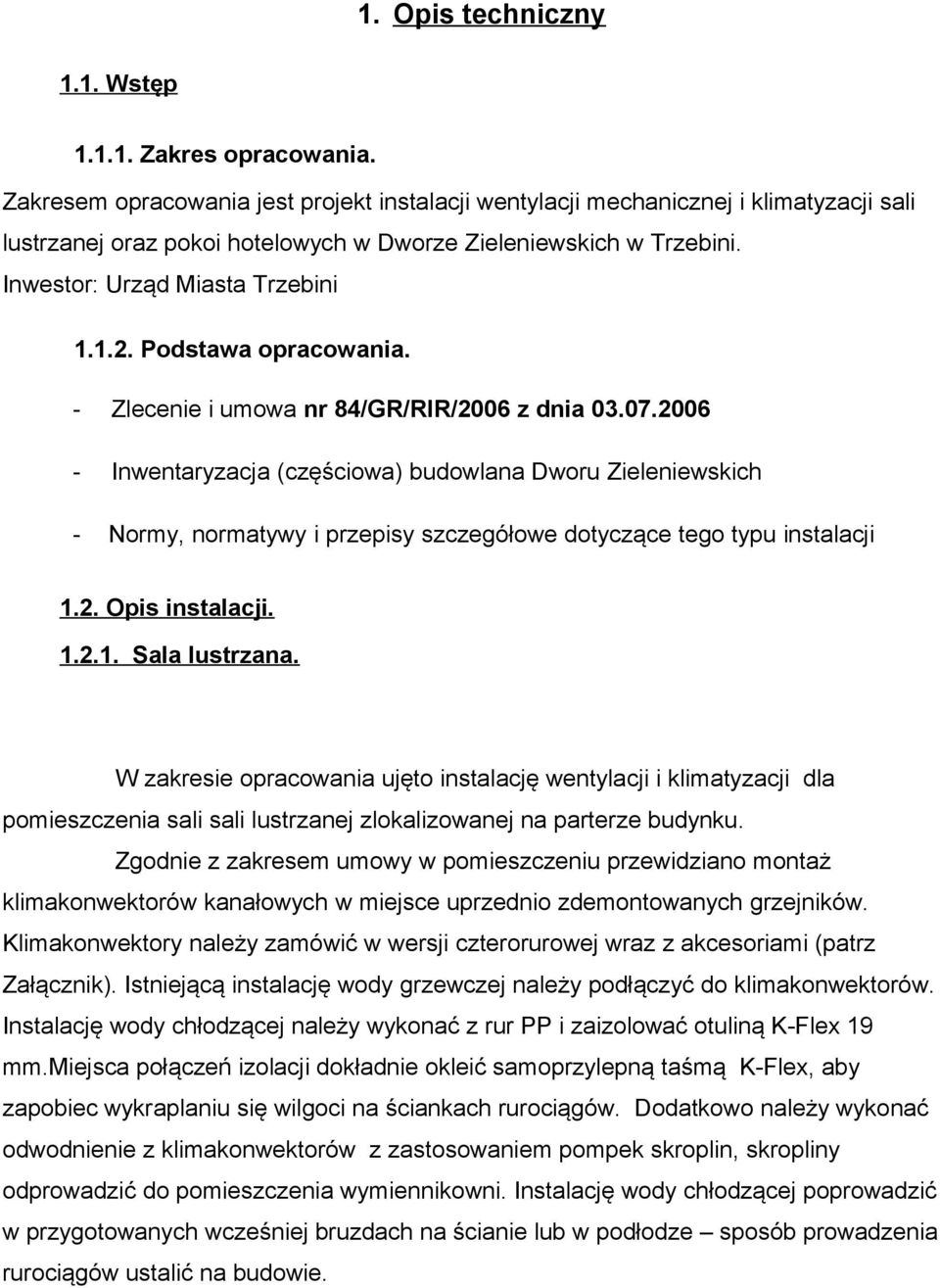

5 1. Opis techniczny 1.1. Wstęp Zakres opracowania. Zakresem opracowania jest projekt instalacji wentylacji mechanicznej i klimatyzacji sali lustrzanej oraz pokoi hotelowych w Dworze Zieleniewskich w Trzebini. Inwestor: Urząd Miasta Trzebini Podstawa opracowania. - Zlecenie i umowa nr 84/GR/RIR/2006 z dnia Inwentaryzacja (częściowa) budowlana Dworu Zieleniewskich - Normy, normatywy i przepisy szczegółowe dotyczące tego typu instalacji 1.2. Opis instalacji Sala lustrzana. W zakresie opracowania ujęto instalację wentylacji i klimatyzacji dla pomieszczenia sali sali lustrzanej zlokalizowanej na parterze budynku. Zgodnie z zakresem umowy w pomieszczeniu przewidziano montaż klimakonwektorów kanałowych w miejsce uprzednio zdemontowanych grzejników. Klimakonwektory należy zamówić w wersji czterorurowej wraz z akcesoriami (patrz Załącznik). Istniejącą instalację wody grzewczej należy podłączyć do klimakonwektorów. Instalację wody chłodzącej należy wykonać z rur PP i zaizolować otuliną K-Flex 19 mm.miejsca połączeń izolacji dokładnie okleić samoprzylepną taśmą K-Flex, aby zapobiec wykraplaniu się wilgoci na ściankach rurociągów. Dodatkowo należy wykonać odwodnienie z klimakonwektorów z zastosowaniem pompek skroplin, skropliny odprowadzić do pomieszczenia wymiennikowni. Instalację wody chłodzącej poprowadzić w przygotowanych wcześniej bruzdach na ścianie lub w podłodze sposób prowadzenia rurociągów ustalić na budowie.

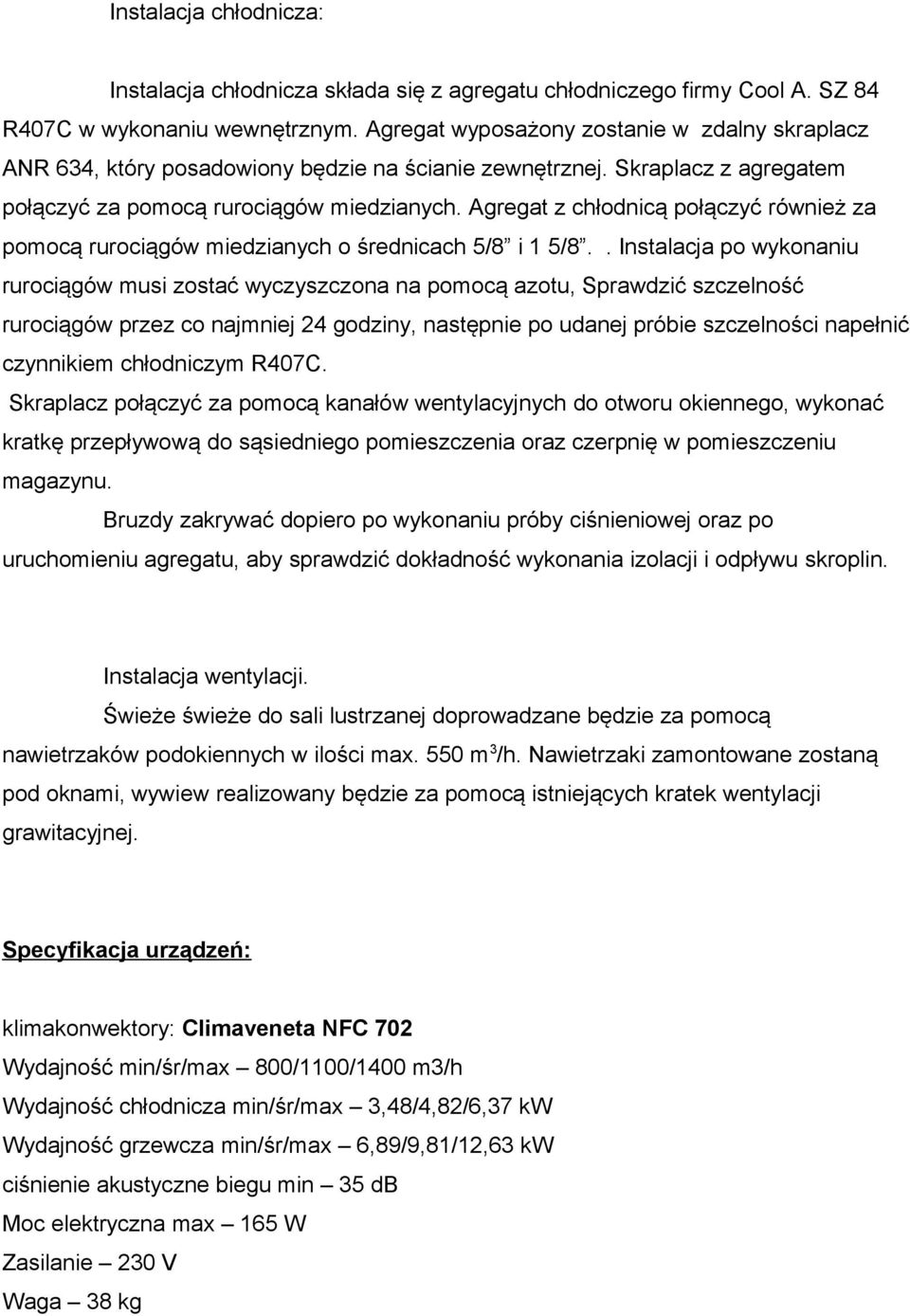

6 Instalacja chłodnicza: Instalacja chłodnicza składa się z agregatu chłodniczego firmy Cool A. SZ 84 R407C w wykonaniu wewnętrznym. Agregat wyposażony zostanie w zdalny skraplacz ANR 634, który posadowiony będzie na ścianie zewnętrznej. Skraplacz z agregatem połączyć za pomocą rurociągów miedzianych. Agregat z chłodnicą połączyć również za pomocą rurociągów miedzianych o średnicach 5/8 i 1 5/8.. Instalacja po wykonaniu rurociągów musi zostać wyczyszczona na pomocą azotu, Sprawdzić szczelność rurociągów przez co najmniej 24 godziny, następnie po udanej próbie szczelności napełnić czynnikiem chłodniczym R407C. Skraplacz połączyć za pomocą kanałów wentylacyjnych do otworu okiennego, wykonać kratkę przepływową do sąsiedniego pomieszczenia oraz czerpnię w pomieszczeniu magazynu. Bruzdy zakrywać dopiero po wykonaniu próby ciśnieniowej oraz po uruchomieniu agregatu, aby sprawdzić dokładność wykonania izolacji i odpływu skroplin. Instalacja wentylacji. Świeże świeże do sali lustrzanej doprowadzane będzie za pomocą nawietrzaków podokiennych w ilości max. 550 m 3 /h. Nawietrzaki zamontowane zostaną pod oknami, wywiew realizowany będzie za pomocą istniejących kratek wentylacji grawitacyjnej. Specyfikacja urządzeń: klimakonwektory: Climaveneta NFC 702 Wydajność min/śr/max 800/1100/1400 m3/h Wydajność chłodnicza min/śr/max 3,48/4,82/6,37 kw Wydajność grzewcza min/śr/max 6,89/9,81/12,63 kw ciśnienie akustyczne biegu min 35 db Moc elektryczna max 165 W Zasilanie 230 V Waga 38 kg

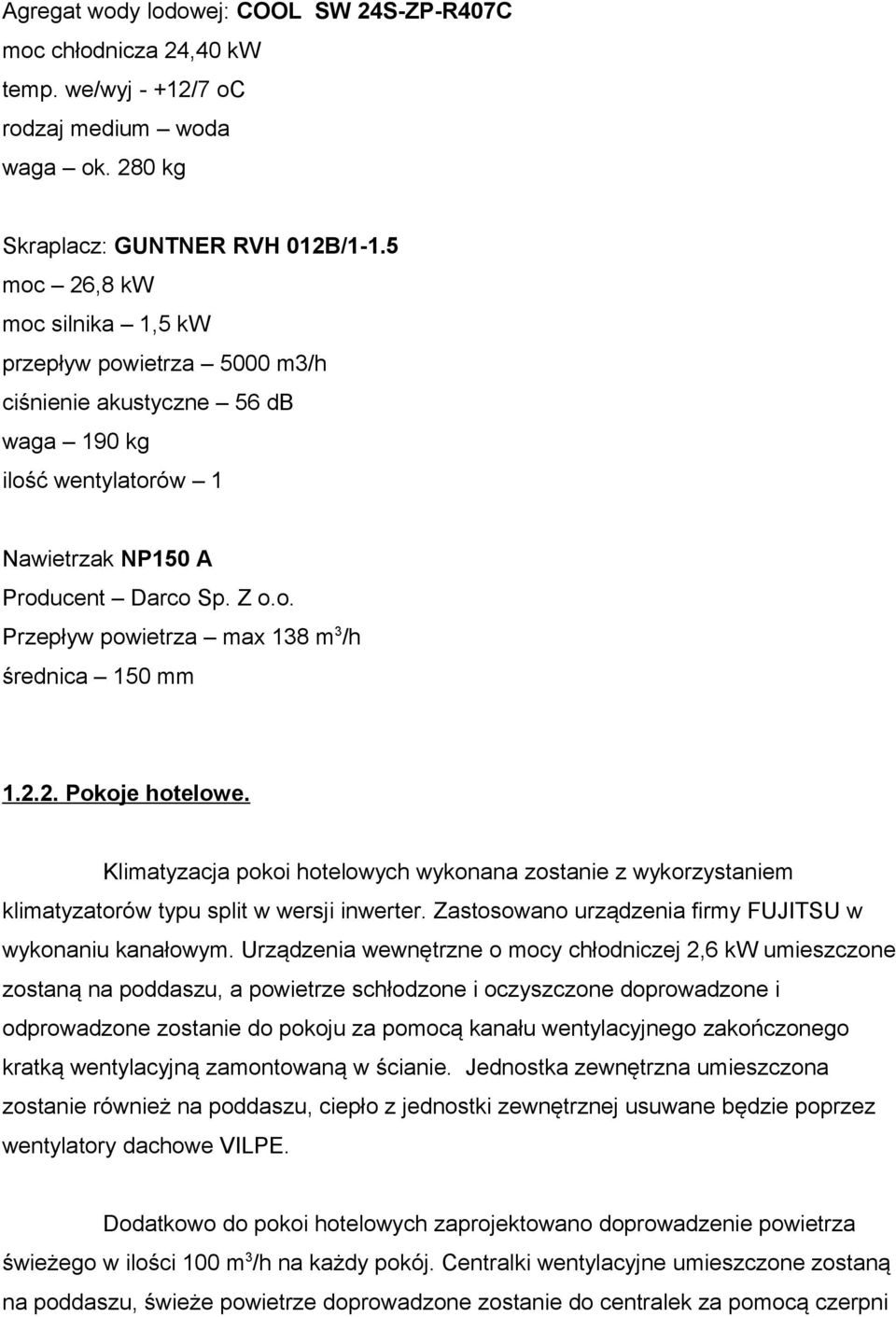

7 Agregat wody lodowej: COOL SW 24S-ZP-R407C moc chłodnicza 24,40 kw temp. we/wyj - +12/7 oc rodzaj medium woda waga ok. 280 kg Skraplacz: GUNTNER RVH 012B/1-1.5 moc 26,8 kw moc silnika 1,5 kw przepływ powietrza 5000 m3/h ciśnienie akustyczne 56 db waga 190 kg ilość wentylatorów 1 Nawietrzak NP150 A Producent Darco Sp. Z o.o. Przepływ powietrza max 138 m 3 /h średnica 150 mm Pokoje hotelowe. Klimatyzacja pokoi hotelowych wykonana zostanie z wykorzystaniem klimatyzatorów typu split w wersji inwerter. Zastosowano urządzenia firmy FUJITSU w wykonaniu kanałowym. Urządzenia wewnętrzne o mocy chłodniczej 2,6 kw umieszczone zostaną na poddaszu, a powietrze schłodzone i oczyszczone doprowadzone i odprowadzone zostanie do pokoju za pomocą kanału wentylacyjnego zakończonego kratką wentylacyjną zamontowaną w ścianie. Jednostka zewnętrzna umieszczona zostanie również na poddaszu, ciepło z jednostki zewnętrznej usuwane będzie poprzez wentylatory dachowe VILPE. Dodatkowo do pokoi hotelowych zaprojektowano doprowadzenie powietrza świeżego w ilości 100 m 3 /h na każdy pokój. Centralki wentylacyjne umieszczone zostaną na poddaszu, świeże powietrze doprowadzone zostanie do centralek za pomocą czerpni

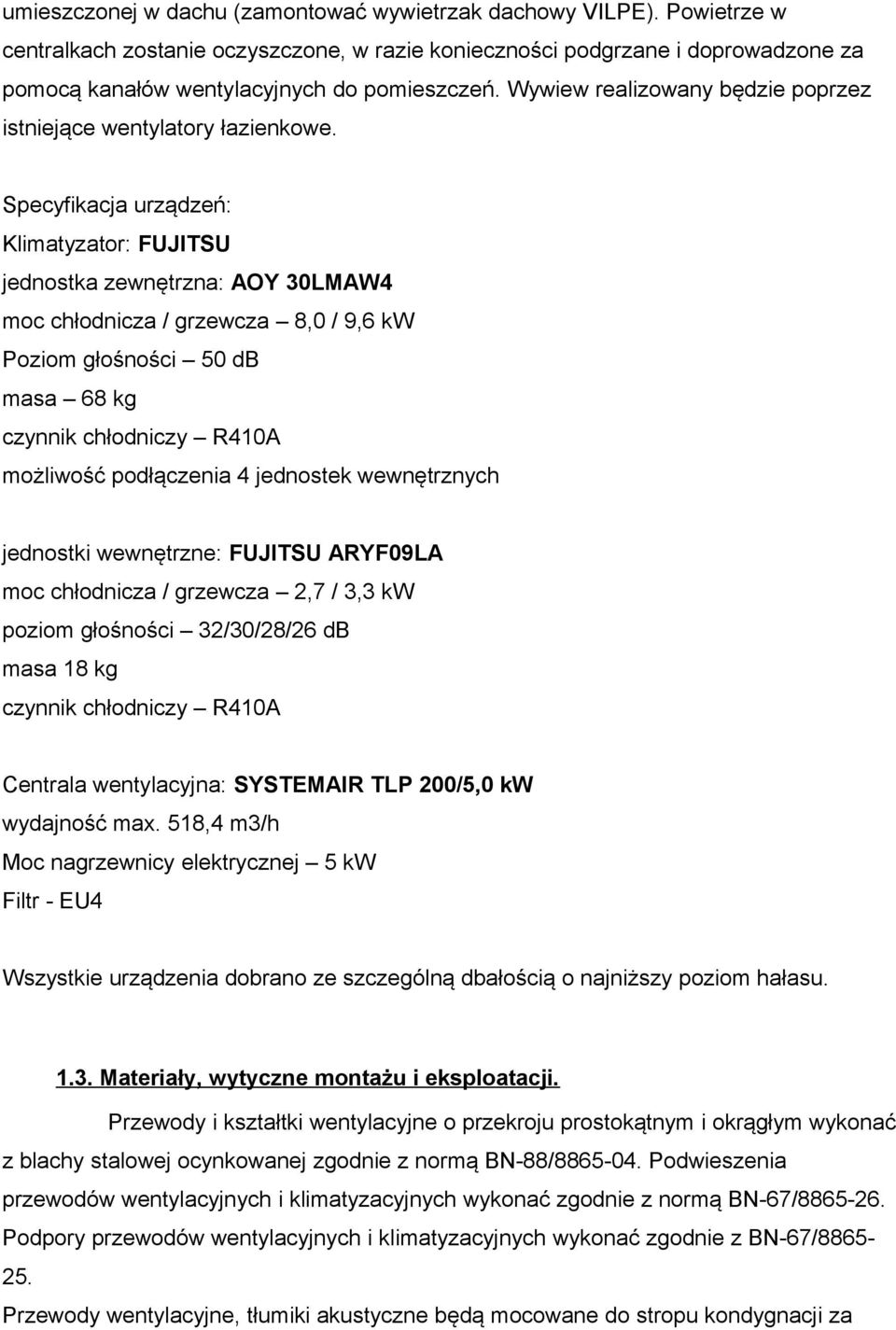

8 umieszczonej w dachu (zamontować wywietrzak dachowy VILPE). Powietrze w centralkach zostanie oczyszczone, w razie konieczności podgrzane i doprowadzone za pomocą kanałów wentylacyjnych do pomieszczeń. Wywiew realizowany będzie poprzez istniejące wentylatory łazienkowe. Specyfikacja urządzeń: Klimatyzator: FUJITSU jednostka zewnętrzna: AOY 30LMAW4 moc chłodnicza / grzewcza 8,0 / 9,6 kw Poziom głośności 50 db masa 68 kg czynnik chłodniczy R410A możliwość podłączenia 4 jednostek wewnętrznych jednostki wewnętrzne: FUJITSU ARYF09LA moc chłodnicza / grzewcza 2,7 / 3,3 kw poziom głośności 32/30/28/26 db masa 18 kg czynnik chłodniczy R410A Centrala wentylacyjna: SYSTEMAIR TLP 200/5,0 kw wydajność max. 518,4 m3/h Moc nagrzewnicy elektrycznej 5 kw Filtr - EU4 Wszystkie urządzenia dobrano ze szczególną dbałością o najniższy poziom hałasu Materiały, wytyczne montażu i eksploatacji. Przewody i kształtki wentylacyjne o przekroju prostokątnym i okrągłym wykonać z blachy stalowej ocynkowanej zgodnie z normą BN-88/ Podwieszenia przewodów wentylacyjnych i klimatyzacyjnych wykonać zgodnie z normą BN-67/ Podpory przewodów wentylacyjnych i klimatyzacyjnych wykonać zgodnie z BN-67/ Przewody wentylacyjne, tłumiki akustyczne będą mocowane do stropu kondygnacji za

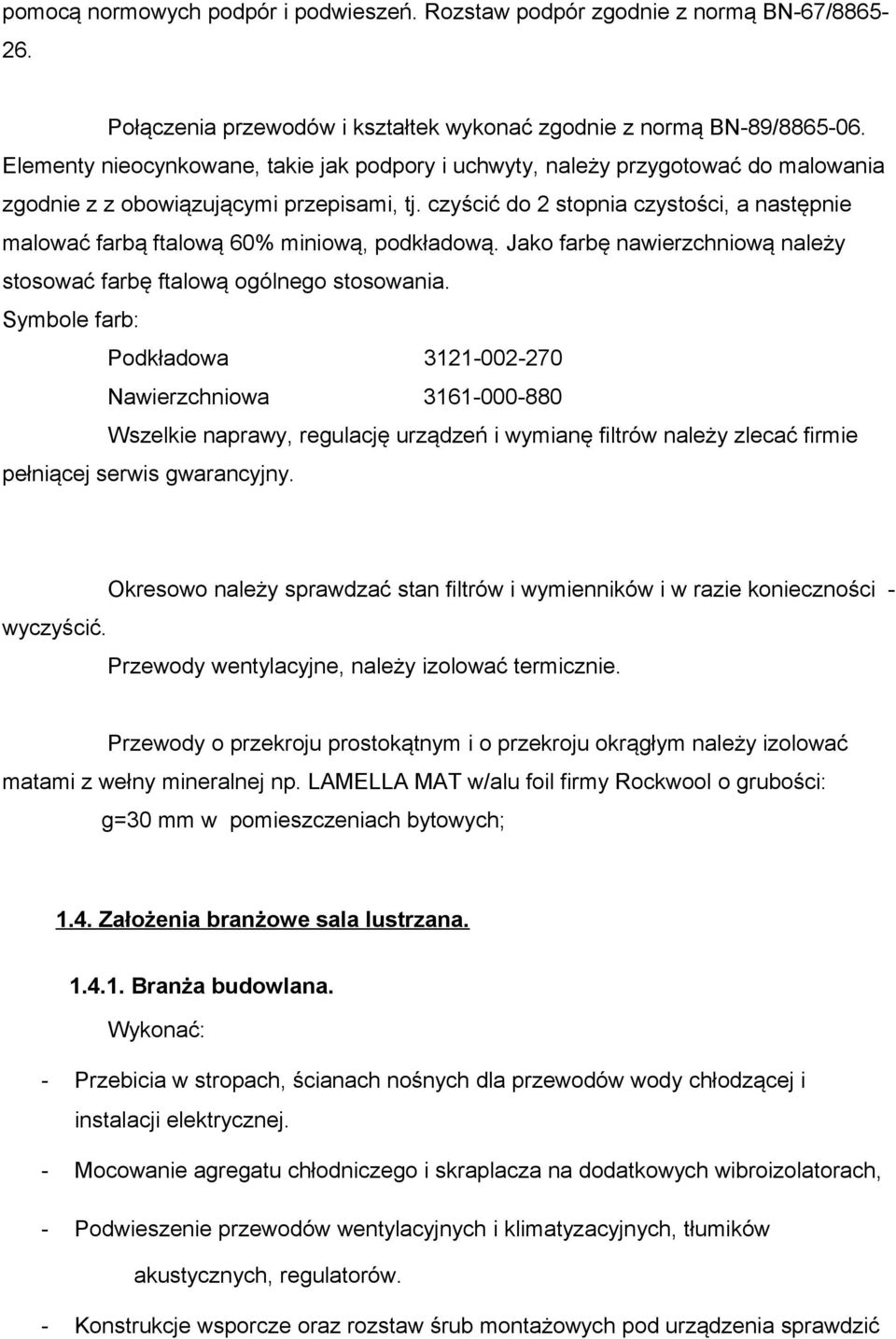

9 pomocą normowych podpór i podwieszeń. Rozstaw podpór zgodnie z normą BN-67/ Połączenia przewodów i kształtek wykonać zgodnie z normą BN-89/ Elementy nieocynkowane, takie jak podpory i uchwyty, należy przygotować do malowania zgodnie z z obowiązującymi przepisami, tj. czyścić do 2 stopnia czystości, a następnie malować farbą ftalową 60% miniową, podkładową. Jako farbę nawierzchniową należy stosować farbę ftalową ogólnego stosowania. Symbole farb: Podkładowa Nawierzchniowa Wszelkie naprawy, regulację urządzeń i wymianę filtrów należy zlecać firmie pełniącej serwis gwarancyjny. wyczyścić. Okresowo należy sprawdzać stan filtrów i wymienników i w razie konieczności - Przewody wentylacyjne, należy izolować termicznie. Przewody o przekroju prostokątnym i o przekroju okrągłym należy izolować matami z wełny mineralnej np. LAMELLA MAT w/alu foil firmy Rockwool o grubości: g=30 mm w pomieszczeniach bytowych; 1.4. Założenia branżowe sala lustrzana Branża budowlana. Wykonać: - Przebicia w stropach, ścianach nośnych dla przewodów wody chłodzącej i instalacji elektrycznej. - Mocowanie agregatu chłodniczego i skraplacza na dodatkowych wibroizolatorach, - Podwieszenie przewodów wentylacyjnych i klimatyzacyjnych, tłumików akustycznych, regulatorów. - Konstrukcje wsporcze oraz rozstaw śrub montażowych pod urządzenia sprawdzić

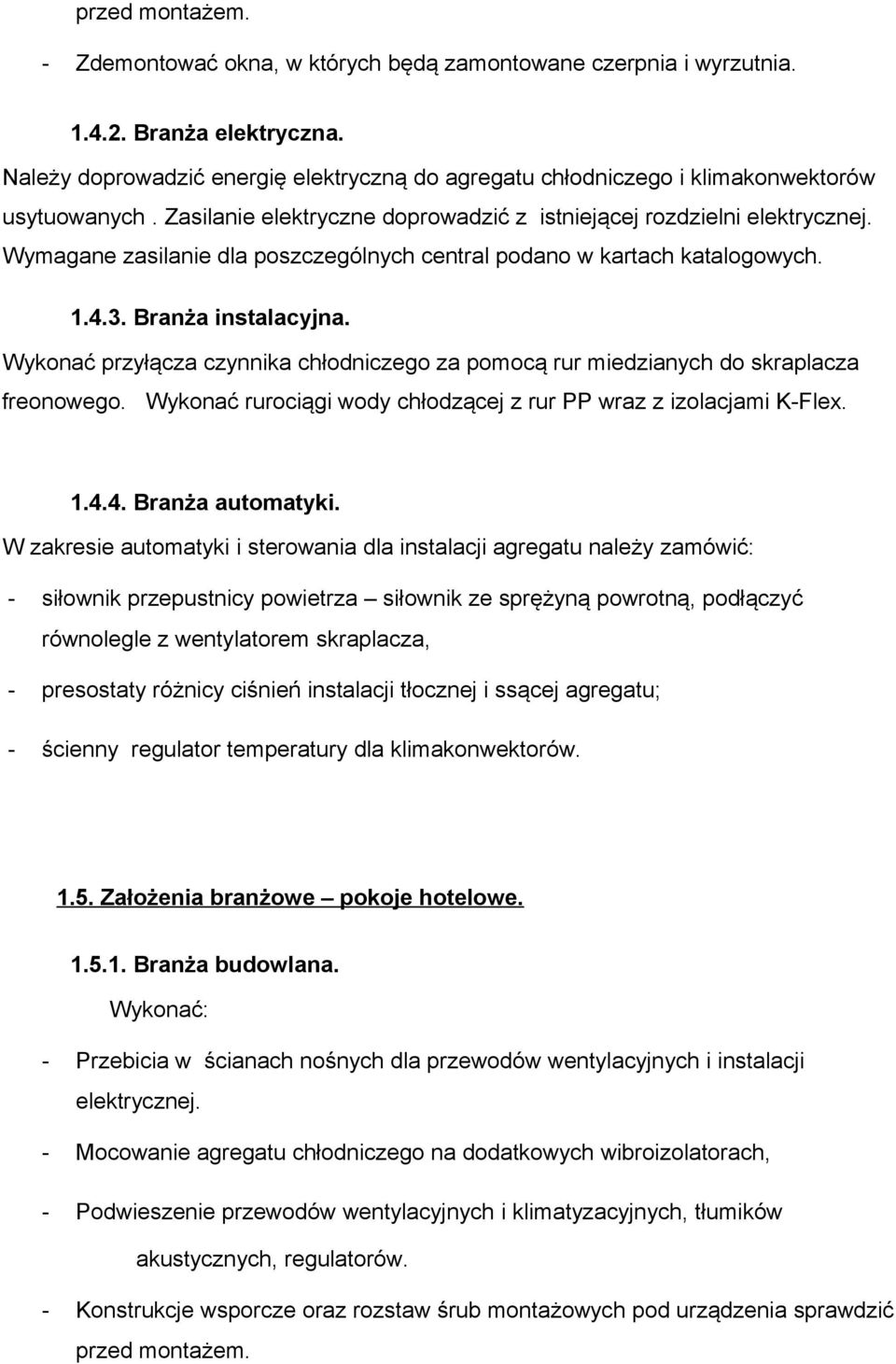

10 przed montażem. - Zdemontować okna, w których będą zamontowane czerpnia i wyrzutnia Branża elektryczna. Należy doprowadzić energię elektryczną do agregatu chłodniczego i klimakonwektorów usytuowanych. Zasilanie elektryczne doprowadzić z istniejącej rozdzielni elektrycznej. Wymagane zasilanie dla poszczególnych central podano w kartach katalogowych Branża instalacyjna. Wykonać przyłącza czynnika chłodniczego za pomocą rur miedzianych do skraplacza freonowego. Wykonać rurociągi wody chłodzącej z rur PP wraz z izolacjami K-Flex Branża automatyki. W zakresie automatyki i sterowania dla instalacji agregatu należy zamówić: - siłownik przepustnicy powietrza siłownik ze sprężyną powrotną, podłączyć równolegle z wentylatorem skraplacza, - presostaty różnicy ciśnień instalacji tłocznej i ssącej agregatu; - ścienny regulator temperatury dla klimakonwektorów Założenia branżowe pokoje hotelowe Branża budowlana. Wykonać: - Przebicia w ścianach nośnych dla przewodów wentylacyjnych i instalacji elektrycznej. - Mocowanie agregatu chłodniczego na dodatkowych wibroizolatorach, - Podwieszenie przewodów wentylacyjnych i klimatyzacyjnych, tłumików akustycznych, regulatorów. - Konstrukcje wsporcze oraz rozstaw śrub montażowych pod urządzenia sprawdzić przed montażem.

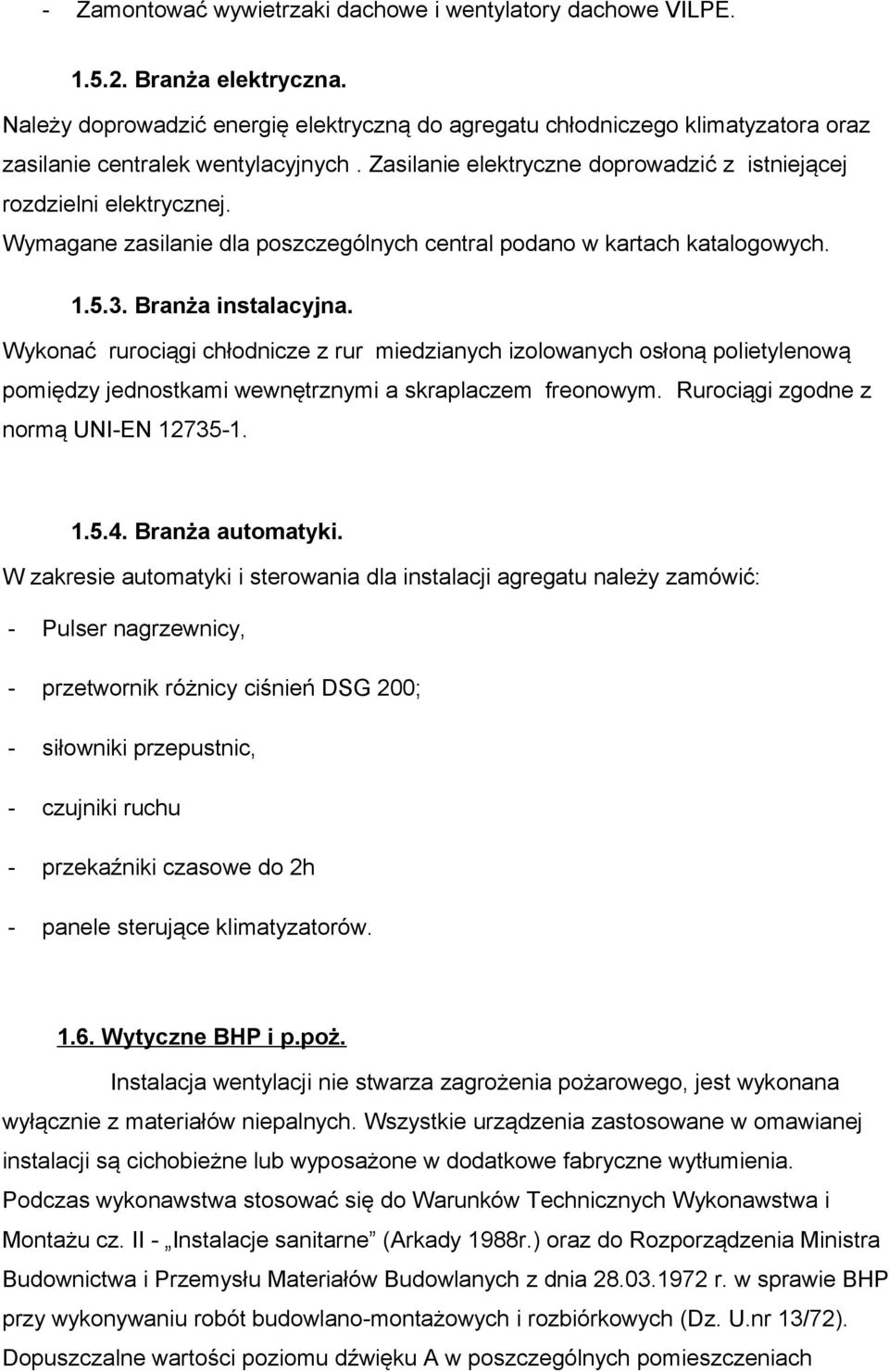

11 - Zamontować wywietrzaki dachowe i wentylatory dachowe VILPE Branża elektryczna. Należy doprowadzić energię elektryczną do agregatu chłodniczego klimatyzatora oraz zasilanie centralek wentylacyjnych. Zasilanie elektryczne doprowadzić z istniejącej rozdzielni elektrycznej. Wymagane zasilanie dla poszczególnych central podano w kartach katalogowych Branża instalacyjna. Wykonać rurociągi chłodnicze z rur miedzianych izolowanych osłoną polietylenową pomiędzy jednostkami wewnętrznymi a skraplaczem freonowym. Rurociągi zgodne z normą UNI-EN Branża automatyki. W zakresie automatyki i sterowania dla instalacji agregatu należy zamówić: - Pulser nagrzewnicy, - przetwornik różnicy ciśnień DSG 200; - siłowniki przepustnic, - czujniki ruchu - przekaźniki czasowe do 2h - panele sterujące klimatyzatorów Wytyczne BHP i p.poż. Instalacja wentylacji nie stwarza zagrożenia pożarowego, jest wykonana wyłącznie z materiałów niepalnych. Wszystkie urządzenia zastosowane w omawianej instalacji są cichobieżne lub wyposażone w dodatkowe fabryczne wytłumienia. Podczas wykonawstwa stosować się do Warunków Technicznych Wykonawstwa i Montażu cz. II - Instalacje sanitarne (Arkady 1988r.) oraz do Rozporządzenia Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia r. w sprawie BHP przy wykonywaniu robót budowlano-montażowych i rozbiórkowych (Dz. U.nr 13/72). Dopuszczalne wartości poziomu dźwięku A w poszczególnych pomieszczeniach

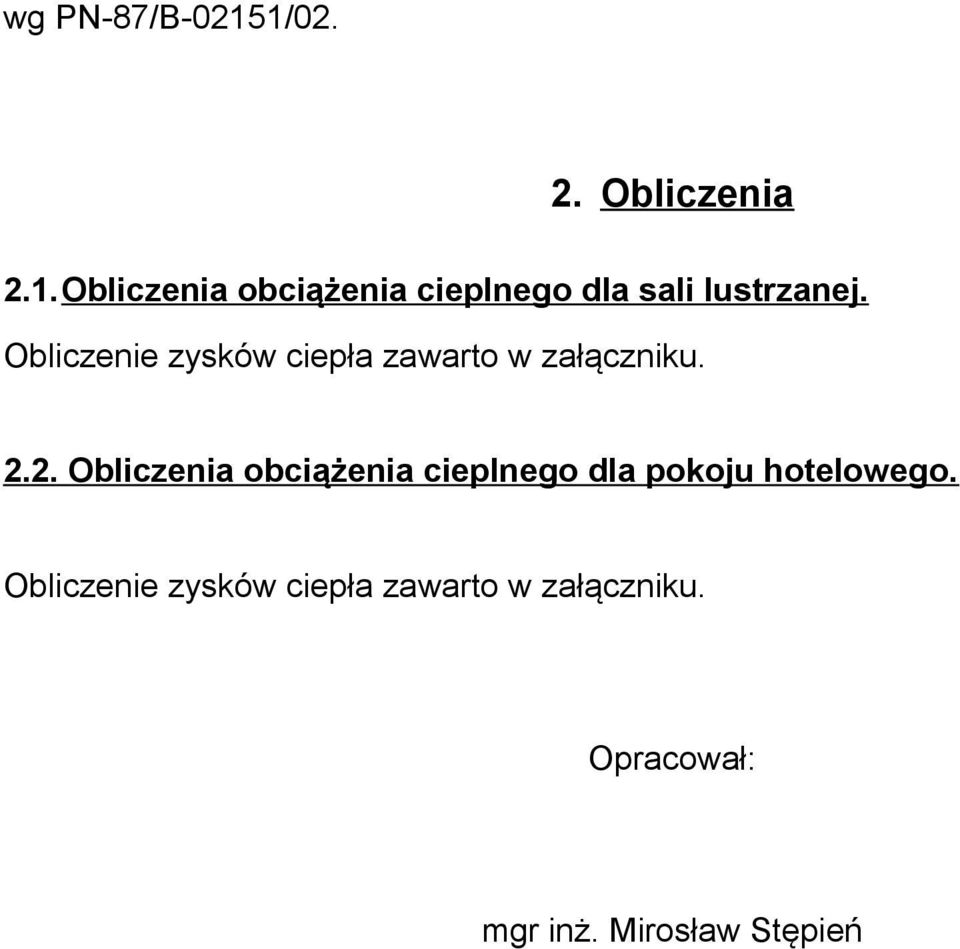

12 wg PN-87/B-02151/ Obliczenia 2.1.Obliczenia obciążenia cieplnego dla sali lustrzanej. Obliczenie zysków ciepła zawarto w załączniku Obliczenia obciążenia cieplnego dla pokoju hotelowego. Obliczenie zysków ciepła zawarto w załączniku. Opracował: mgr inż. Mirosław Stępień
