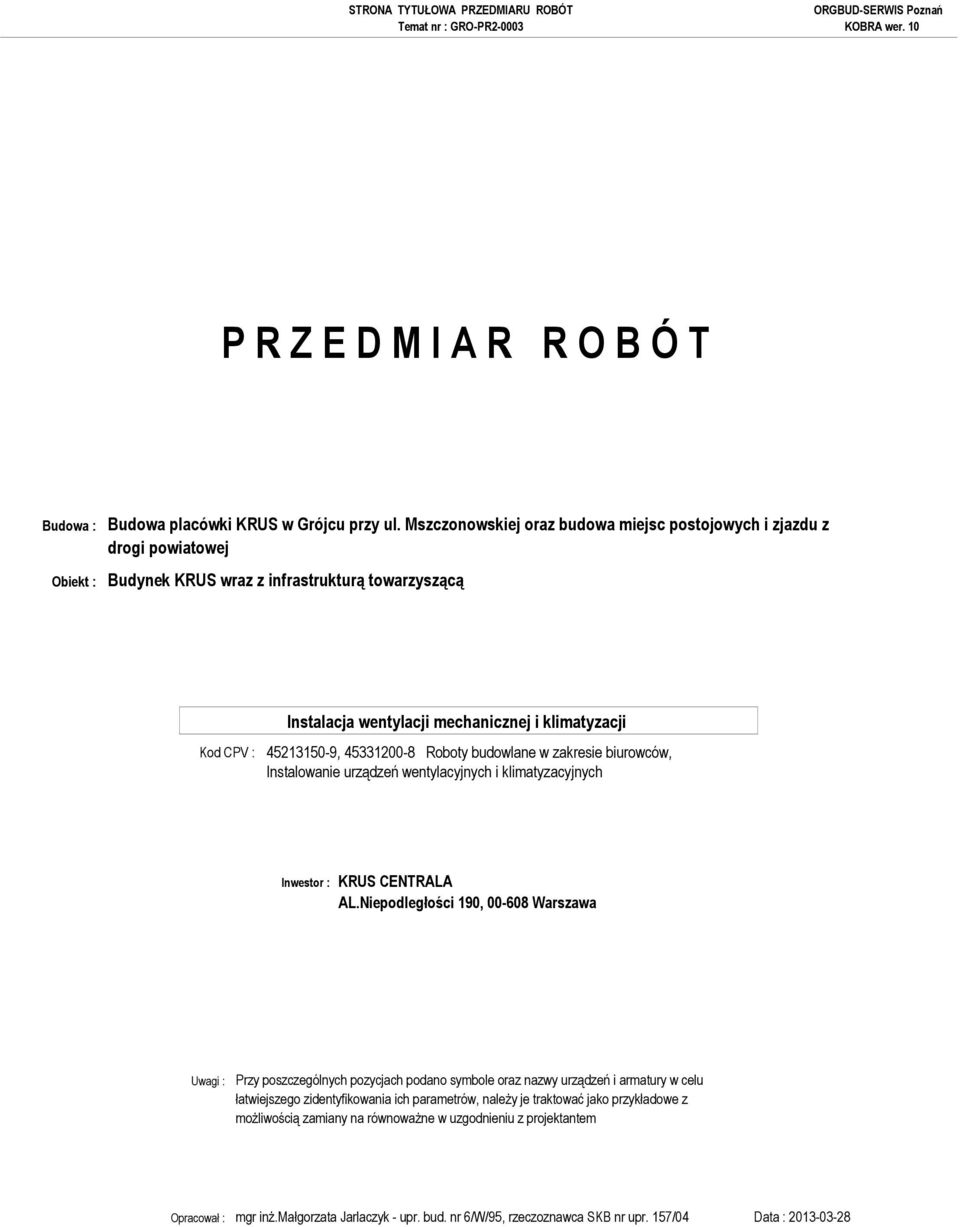

1 STRONA TYTUŁOWA PRZEDMIARU ROBÓT P R Z E D M I A R R O B Ó T Budowa : Budowa placówki KRUS w Grójcu przy ul. Mszczonowskiej oraz budowa miejsc postojowych i zjazdu z drogi powiatowej Obiekt : Budynek KRUS wraz z infrastrukturą towarzyszącą Kod CPV : , Roboty budowlane w zakresie biurowców, Instalowanie urządzeń wentylacyjnych i klimatyzacyjnych Inwestor : KRUS CENTRALA AL.Niepodległości 190, Warszawa Uwagi : Przy poszczególnych pozycjach podano symbole oraz nazwy urządzeń i armatury w celu łatwiejszego zidentyfikowania ich parametrów, należy je traktować jako przykładowe z możliwością zamiany na równoważne w uzgodnieniu z projektantem Opracował : mgr inż.małgorzata Jarlaczyk - upr. bud. nr 6/W/95, rzeczoznawca SKB nr upr. 157/04 Data :

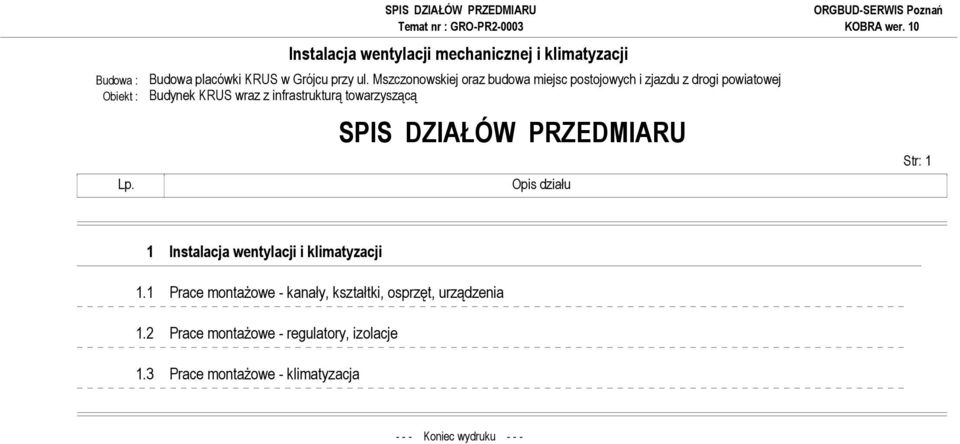

2 SPIS DZIAŁÓW PRZEDMIARU Budowa : Budowa placówki KRUS w Grójcu przy ul. Mszczonowskiej oraz budowa miejsc postojowych i zjazdu z drogi powiatowej Obiekt : Budynek KRUS wraz z infrastrukturą towarzyszącą Lp. SPIS DZIAŁÓW PRZEDMIARU Opis działu Str: 1 1 Instalacja wentylacji i klimatyzacji 1.1 Prace montażowe - kanały, kształtki, osprzęt, urządzenia 1.2 Prace montażowe - regulatory, izolacje 1.3 Prace montażowe - klimatyzacja Koniec wydruku - - -

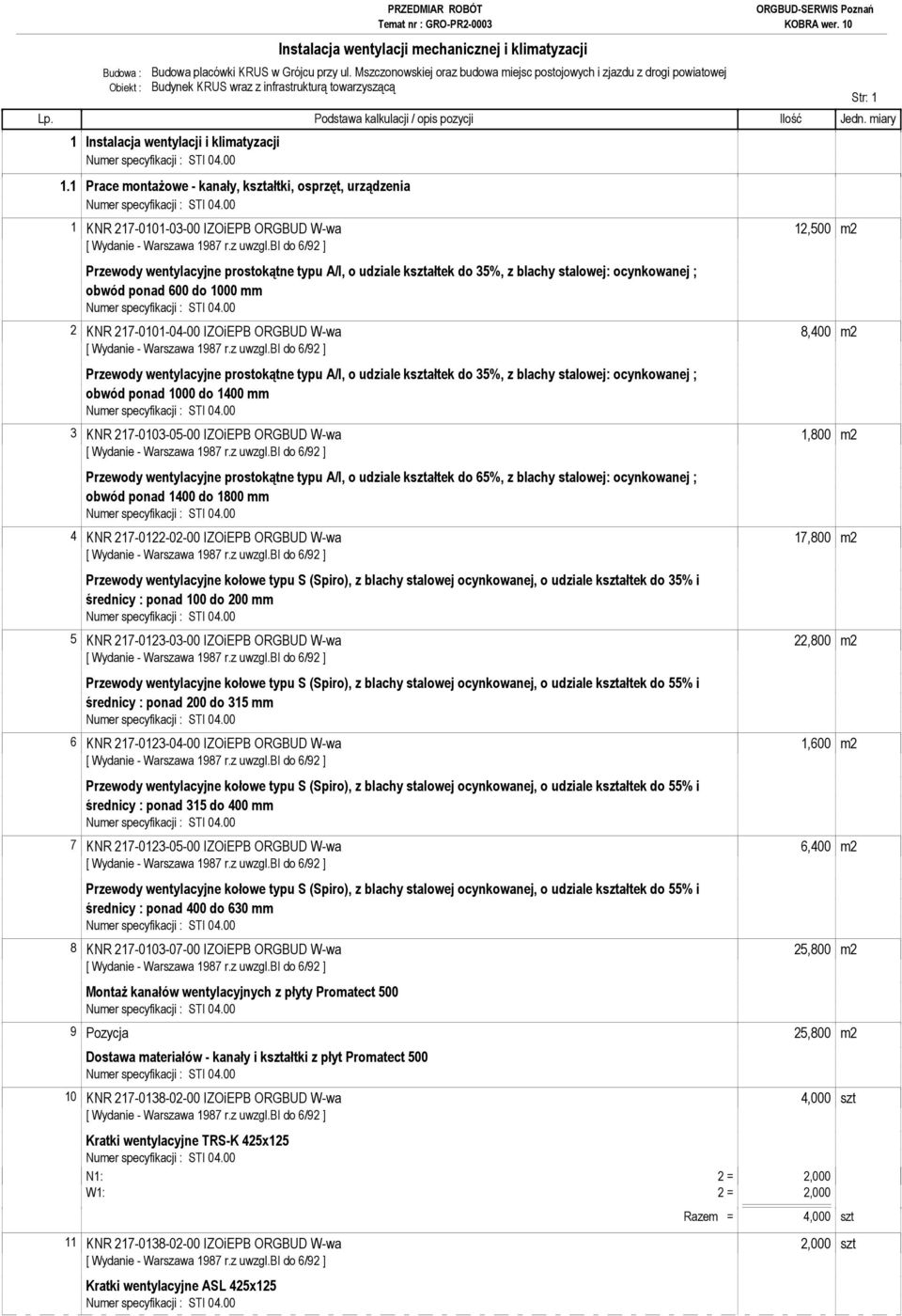

3 Budowa : Budowa placówki KRUS w Grójcu przy ul. Mszczonowskiej oraz budowa miejsc postojowych i zjazdu z drogi powiatowej Obiekt : Budynek KRUS wraz z infrastrukturą towarzyszącą 1 Instalacja wentylacji i klimatyzacji 1.1 Prace montażowe - kanały, kształtki, osprzęt, urządzenia 1 KNR IZOiEPB ORGBUD W-wa 12,500 m2 Przewody wentylacyjne prostokątne typu A/I, o udziale kształtek do 35%, z blachy stalowej: ocynkowanej ; obwód ponad 600 do 1000 mm 2 KNR IZOiEPB ORGBUD W-wa 8,400 m2 Przewody wentylacyjne prostokątne typu A/I, o udziale kształtek do 35%, z blachy stalowej: ocynkowanej ; obwód ponad 1000 do 1400 mm 3 KNR IZOiEPB ORGBUD W-wa 1,800 m2 Przewody wentylacyjne prostokątne typu A/I, o udziale kształtek do 65%, z blachy stalowej: ocynkowanej ; obwód ponad 1400 do 1800 mm 4 KNR IZOiEPB ORGBUD W-wa 17,800 m2 Przewody wentylacyjne kołowe typu S (Spiro), z blachy stalowej ocynkowanej, o udziale kształtek do 35% i średnicy : ponad 100 do 200 mm 5 KNR IZOiEPB ORGBUD W-wa 22,800 m2 Przewody wentylacyjne kołowe typu S (Spiro), z blachy stalowej ocynkowanej, o udziale kształtek do 55% i średnicy : ponad 200 do 315 mm 6 KNR IZOiEPB ORGBUD W-wa 1,600 m2 Przewody wentylacyjne kołowe typu S (Spiro), z blachy stalowej ocynkowanej, o udziale kształtek do 55% i średnicy : ponad 315 do 400 mm 7 KNR IZOiEPB ORGBUD W-wa 6,400 m2 Przewody wentylacyjne kołowe typu S (Spiro), z blachy stalowej ocynkowanej, o udziale kształtek do 55% i średnicy : ponad 400 do 630 mm 8 KNR IZOiEPB ORGBUD W-wa 25,800 m2 Montaż kanałów wentylacyjnych z płyty Promatect Pozycja 25,800 m2 Dostawa materiałów - kanały i kształtki z płyt Promatect KNR IZOiEPB ORGBUD W-wa 4,000 szt Kratki wentylacyjne TRS-K 425x125 N1: 2 = 2,000 W1: 2 = 2,000 Razem = 4,000 szt 11 KNR IZOiEPB ORGBUD W-wa 2,000 szt Kratki wentylacyjne ASL 425x125 Str: 1

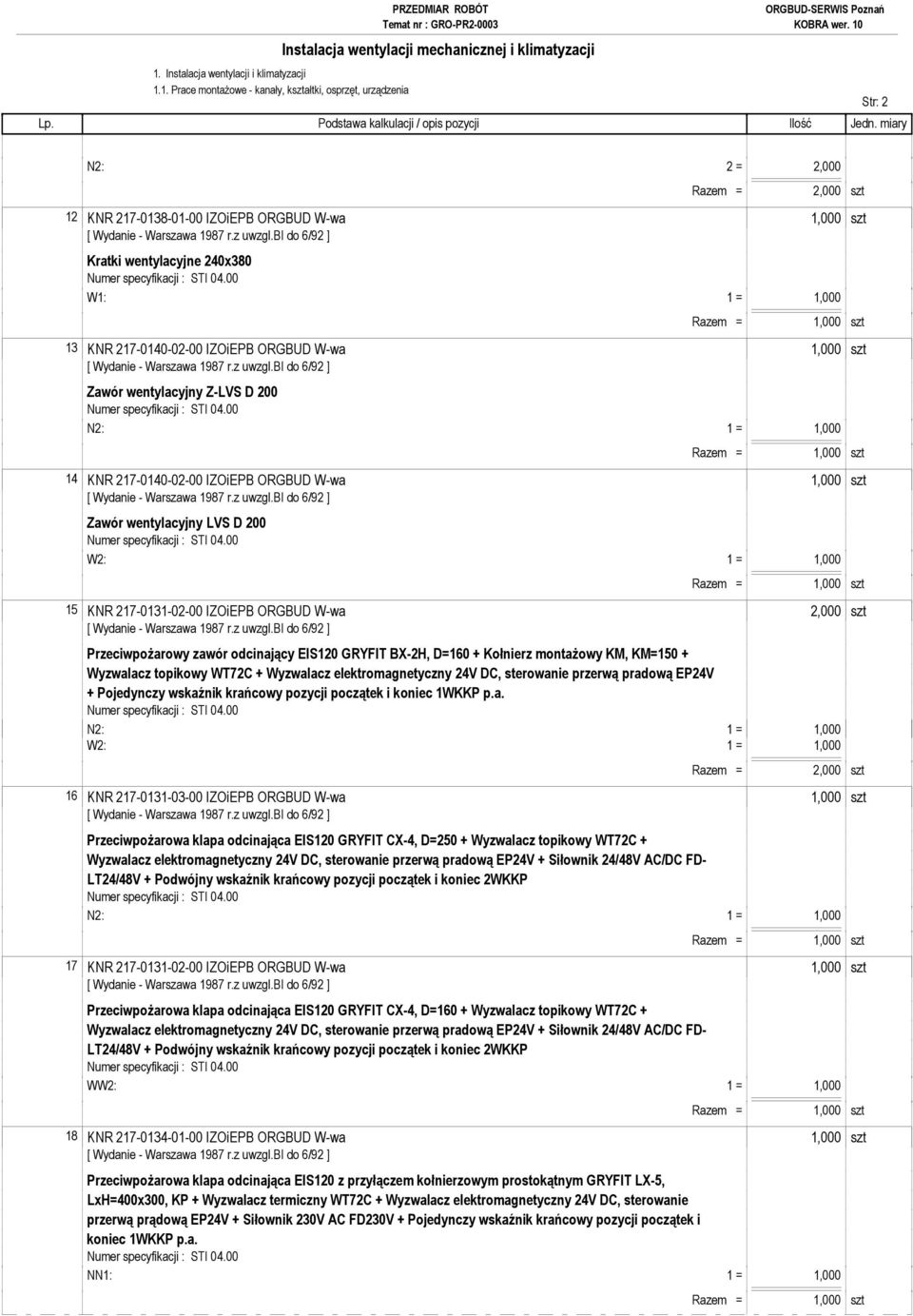

4 1.1. Prace montażowe - kanały, kształtki, osprzęt, urządzenia Str: 2 N2: 2 = 2,000 Razem = 2,000 szt 12 KNR IZOiEPB ORGBUD W-wa 1,000 szt Kratki wentylacyjne 240x KNR IZOiEPB ORGBUD W-wa 1,000 szt Zawór wentylacyjny Z-LVS D 200 N2: 1 = 1, KNR IZOiEPB ORGBUD W-wa 1,000 szt Zawór wentylacyjny LVS D 200 W2: 1 = 1, KNR IZOiEPB ORGBUD W-wa 2,000 szt Przeciwpożarowy zawór odcinający EIS120 GRYFIT BX-2H, D=160 + Kołnierz montażowy KM, KM=150 + Wyzwalacz topikowy WT72C + Wyzwalacz elektromagnetyczny 24V DC, sterowanie przerwą pradową EP24V + Pojedynczy wskaźnik krańcowy pozycji początek i koniec 1WKKP p.a. N2: 1 = 1,000 W2: 1 = 1,000 Razem = 2,000 szt 16 KNR IZOiEPB ORGBUD W-wa 1,000 szt Przeciwpożarowa klapa odcinająca EIS120 GRYFIT CX-4, D=250 + Wyzwalacz topikowy WT72C + Wyzwalacz elektromagnetyczny 24V DC, sterowanie przerwą pradową EP24V + Siłownik 24/48V AC/DC FD- LT24/48V + Podwójny wskaźnik krańcowy pozycji początek i koniec 2WKKP N2: 1 = 1, KNR IZOiEPB ORGBUD W-wa 1,000 szt Przeciwpożarowa klapa odcinająca EIS120 GRYFIT CX-4, D=160 + Wyzwalacz topikowy WT72C + Wyzwalacz elektromagnetyczny 24V DC, sterowanie przerwą pradową EP24V + Siłownik 24/48V AC/DC FD- LT24/48V + Podwójny wskaźnik krańcowy pozycji początek i koniec 2WKKP WW2: 1 = 1, KNR IZOiEPB ORGBUD W-wa 1,000 szt Przeciwpożarowa klapa odcinająca EIS120 z przyłączem kołnierzowym prostokątnym GRYFIT LX-5, LxH=400x300, KP + Wyzwalacz termiczny WT72C + Wyzwalacz elektromagnetyczny 24V DC, sterowanie przerwą prądową EP24V + Siłownik 230V AC FD230V + Pojedynczy wskaźnik krańcowy pozycji początek i koniec 1WKKP p.a.

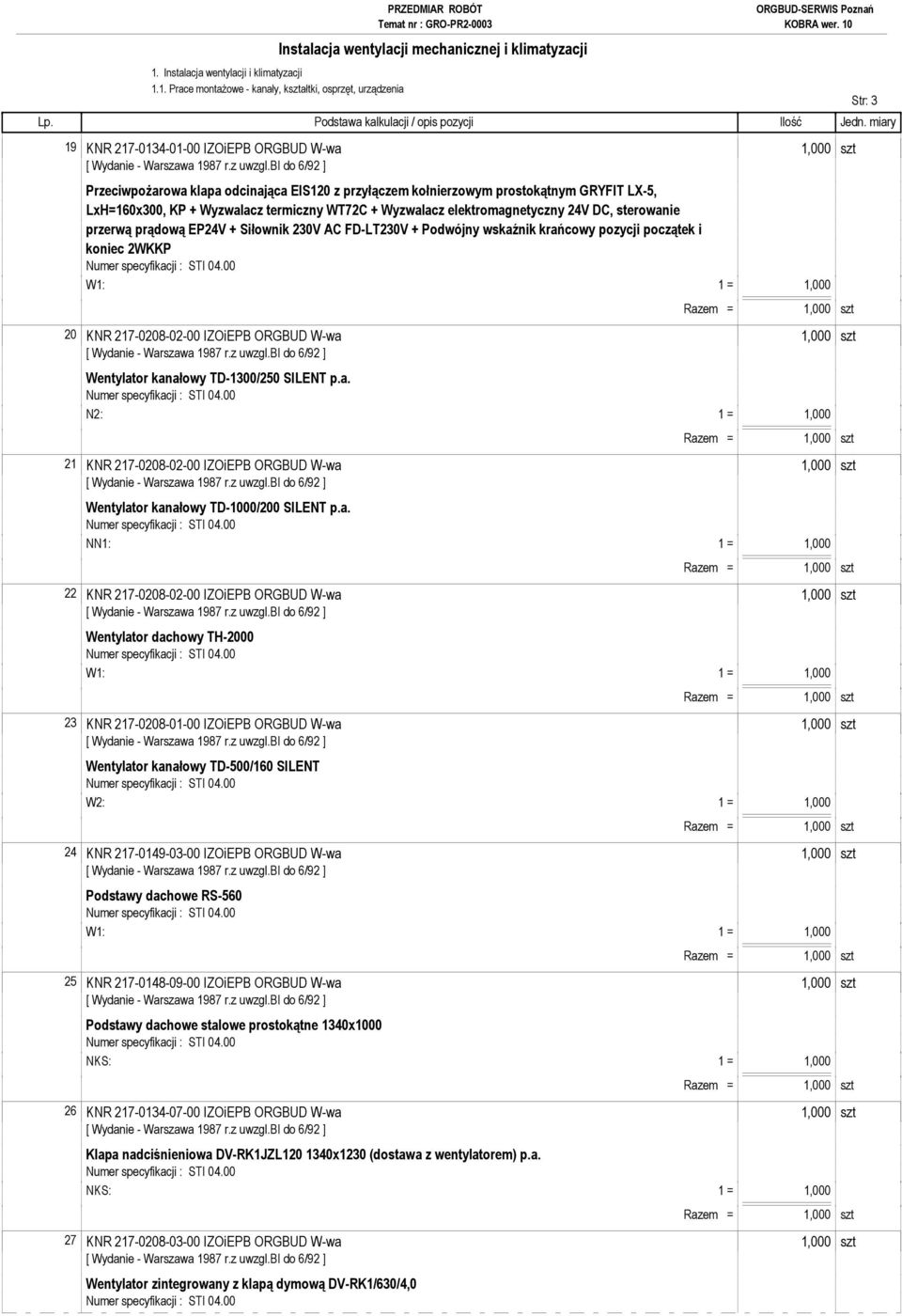

5 1.1. Prace montażowe - kanały, kształtki, osprzęt, urządzenia 19 KNR IZOiEPB ORGBUD W-wa 1,000 szt Przeciwpożarowa klapa odcinająca EIS120 z przyłączem kołnierzowym prostokątnym GRYFIT LX-5, LxH=160x300, KP + Wyzwalacz termiczny WT72C + Wyzwalacz elektromagnetyczny 24V DC, sterowanie przerwą prądową EP24V + Siłownik 230V AC FD-LT230V + Podwójny wskaźnik krańcowy pozycji początek i koniec 2WKKP 20 KNR IZOiEPB ORGBUD W-wa 1,000 szt Wentylator kanałowy TD-1300/250 SILENT p.a. N2: 1 = 1, KNR IZOiEPB ORGBUD W-wa 1,000 szt Wentylator kanałowy TD-1000/200 SILENT p.a. 22 KNR IZOiEPB ORGBUD W-wa 1,000 szt Wentylator dachowy TH KNR IZOiEPB ORGBUD W-wa 1,000 szt Wentylator kanałowy TD-500/160 SILENT W2: 1 = 1, KNR IZOiEPB ORGBUD W-wa 1,000 szt Podstawy dachowe RS KNR IZOiEPB ORGBUD W-wa 1,000 szt Podstawy dachowe stalowe prostokątne 1340x KNR IZOiEPB ORGBUD W-wa 1,000 szt Klapa nadciśnieniowa DV-RK1JZL x1230 (dostawa z wentylatorem) p.a. 27 KNR IZOiEPB ORGBUD W-wa 1,000 szt Wentylator zintegrowany z klapą dymową DV-RK1/630/4,0 Str: 3

6 1.1. Prace montażowe - kanały, kształtki, osprzęt, urządzenia Str: 4 28 KNR IZOiEPB ORGBUD W-wa 1,000 szt Czerpnie powietrza ST-JWN 300x KNR IZOiEPB ORGBUD W-wa 1,000 szt Czerpnie ścienne prostokątne ST-JWN 250x600 NN2: 1 = 1, KNR IZOiEPB ORGBUD W-wa 1,000 szt Czerpnie ścienne prostokątne 1340x KNR IZOiEPB ORGBUD W-wa 1,000 szt Króćce amortyzacyjne (elastyczne) o przekroju prostokątnym i obwodzie: ponad 4600 do 5000 mm x KNR IZOiEPB ORGBUD W-wa 1,000 szt Wyrzutnia dachowa D 160 WW2: 1 = 1, KNR IZOiEPB ORGBUD W-wa 2,000 szt Filtr okrągły DF-K EU7 p.a. NN2: 1 = 1,000 Razem = 2,000 szt 34 KNR IZOiEPB ORGBUD W-wa 1,000 szt Nagrzewnica wodna CWW ,5 35 KNR IZOiEPB ORGBUD W-wa 1,000 szt Nagrzewnica wodna CWW ,5 NN2: 1 = 1, KNR IZOiEPB ORGBUD W-wa 1,000 szt Przepustnice JZ-G 200x200

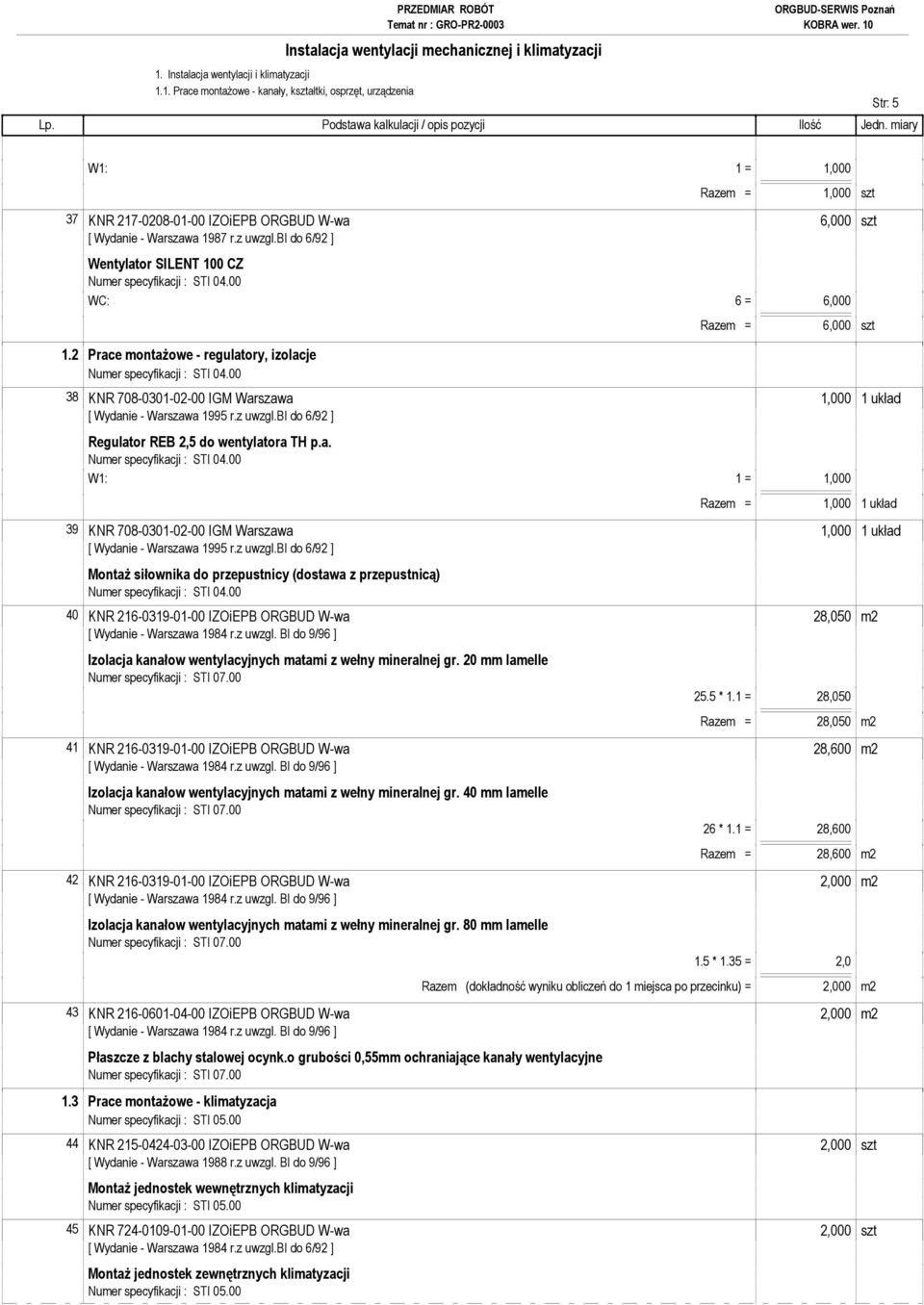

7 1.1. Prace montażowe - kanały, kształtki, osprzęt, urządzenia Str: 5 37 KNR IZOiEPB ORGBUD W-wa 6,000 szt Wentylator SILENT 100 CZ WC: 6 = 6, Prace montażowe - regulatory, izolacje Razem = 6,000 szt 38 KNR IGM Warszawa 1,000 1 układ [ Wydanie - Warszawa 1995 r.z uwzgl.bi do 6/92 ] Regulator REB 2,5 do wentylatora TH p.a. Razem = 1,000 1 układ 39 KNR IGM Warszawa 1,000 1 układ [ Wydanie - Warszawa 1995 r.z uwzgl.bi do 6/92 ] Montaż siłownika do przepustnicy (dostawa z przepustnicą) 40 KNR IZOiEPB ORGBUD W-wa 28,050 m2 [ Wydanie - Warszawa 1984 r.z uwzgl. BI do 9/96 ] Izolacja kanałow wentylacyjnych matami z wełny mineralnej gr. 20 mm lamelle Numer specyfikacji : STI * 1.1 = 28,050 Razem = 28,050 m2 41 KNR IZOiEPB ORGBUD W-wa 28,600 m2 [ Wydanie - Warszawa 1984 r.z uwzgl. BI do 9/96 ] Izolacja kanałow wentylacyjnych matami z wełny mineralnej gr. 40 mm lamelle Numer specyfikacji : STI * 1.1 = 28,600 Razem = 28,600 m2 42 KNR IZOiEPB ORGBUD W-wa 2,000 m2 [ Wydanie - Warszawa 1984 r.z uwzgl. BI do 9/96 ] Izolacja kanałow wentylacyjnych matami z wełny mineralnej gr. 80 mm lamelle Numer specyfikacji : STI * 1.35 = 2,0 Razem (dokładność wyniku obliczeń do 1 miejsca po przecinku) = 2,000 m2 43 KNR IZOiEPB ORGBUD W-wa 2,000 m2 [ Wydanie - Warszawa 1984 r.z uwzgl. BI do 9/96 ] Płaszcze z blachy stalowej ocynk.o grubości 0,55mm ochraniające kanały wentylacyjne Numer specyfikacji : STI Prace montażowe - klimatyzacja 44 KNR IZOiEPB ORGBUD W-wa 2,000 szt [ Wydanie - Warszawa 1988 r.z uwzgl. BI do 9/96 ] Montaż jednostek wewnętrznych klimatyzacji 45 KNR IZOiEPB ORGBUD W-wa 2,000 szt [ Wydanie - Warszawa 1984 r.z uwzgl.bi do 6/92 ] Montaż jednostek zewnętrznych klimatyzacji

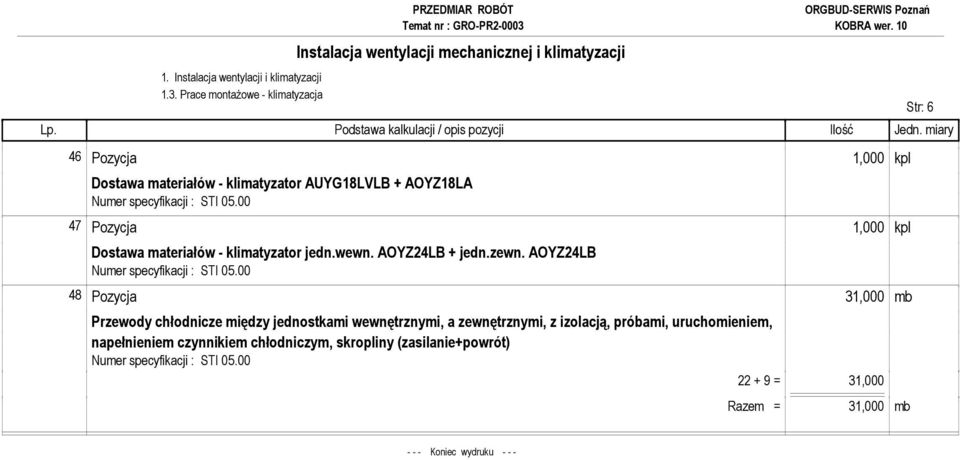

8 1.3. Prace montażowe - klimatyzacja 46 Pozycja 1,000 kpl Dostawa materiałów - klimatyzator AUYG18LVLB + AOYZ18LA 47 Pozycja 1,000 kpl Dostawa materiałów - klimatyzator jedn.wewn. AOYZ24LB + jedn.zewn. AOYZ24LB 48 Pozycja 31,000 mb Przewody chłodnicze między jednostkami wewnętrznymi, a zewnętrznymi, z izolacją, próbami, uruchomieniem, napełnieniem czynnikiem chłodniczym, skropliny (zasilanie+powrót) = 31,000 Razem = 31,000 mb Str: Koniec wydruku - - -
