1 PROJEKT BUDOWLANO WYKONAWCZY INSTALACJI KLIMATYZACJI SALI WIDOWISKOWEJ W CENTRUM KULTURY I CZYTELNICTWA W SEROCKU. OBIEKT: Sala Widowiskowa ul. Pułtuska Serock INWESTOR: Centrum Kultury i Czytelnictwa w Serocku ul. Pułtuska Serock JEDNOSTKA PROJEKTOWA: Batex Instalprojekt Tadeusz Figat Warszawa, ul. Siennicka 50 SANITARNA: Opracował: mgr inż. Konrad Sadowski Projektant: mgr inż. Tadeusz Figat Wa-375/90 Sprawdzający: mgr inż. Mirosław Szostek Wa-207/02 Warszawa, październik 2015

Pułtuska 35 05-140 Serock JEDNOSTKA PROJEKTOWA: Batex Instalprojekt Tadeusz Figat 04-393 Warszawa, ul.

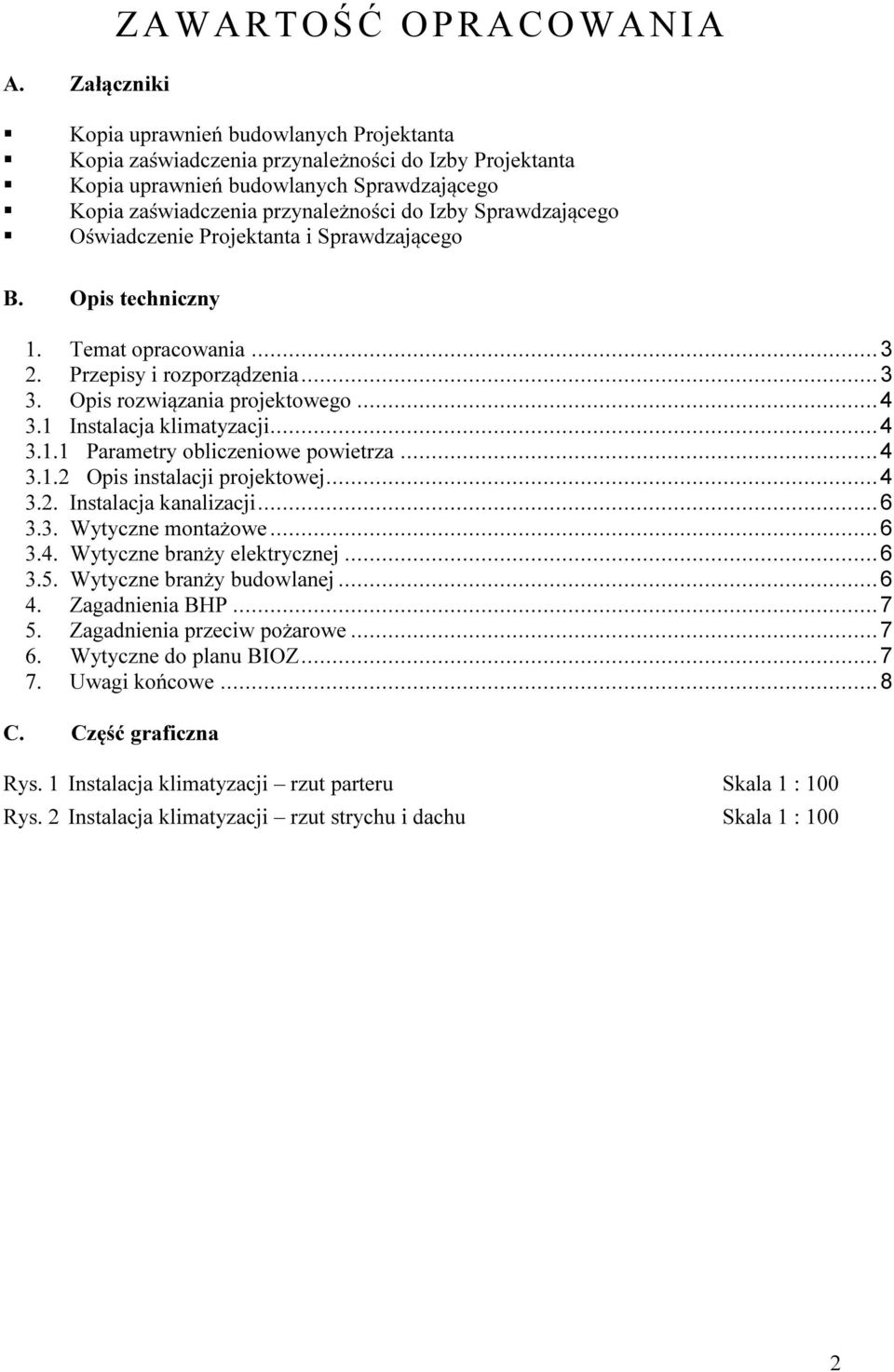

2 A. Załączniki Z AWARTOŚĆ OPRACOWANIA Kopia uprawnień budowlanych Projektanta Kopia zaświadczenia przynależności do Izby Projektanta Kopia uprawnień budowlanych Sprawdzającego Kopia zaświadczenia przynależności do Izby Sprawdzającego Oświadczenie Projektanta i Sprawdzającego B. Opis techniczny 1. Temat opracowania Przepisy i rozporządzenia Opis rozwiązania projektowego Instalacja klimatyzacji Parametry obliczeniowe powietrza Opis instalacji projektowej Instalacja kanalizacji Wytyczne montażowe Wytyczne branży elektrycznej Wytyczne branży budowlanej Zagadnienia BHP Zagadnienia przeciw pożarowe Wytyczne do planu BIOZ Uwagi końcowe... 8 C. Część graficzna Rys. 1 Instalacja klimatyzacji rzut parteru Skala 1 : 100 Rys. 2 Instalacja klimatyzacji rzut strychu i dachu Skala 1 : 100 2

1 Instalacja klimatyzacji... 4 3.1.1 Parametry obliczeniowe powietrza... 4 3.1.2 Opis instalacji projektowej... 4 3.2. Instalacja kanalizacji... 6 3.3. Wytyczne montażowe... 6 3.4. Wytyczne branży elektrycznej.

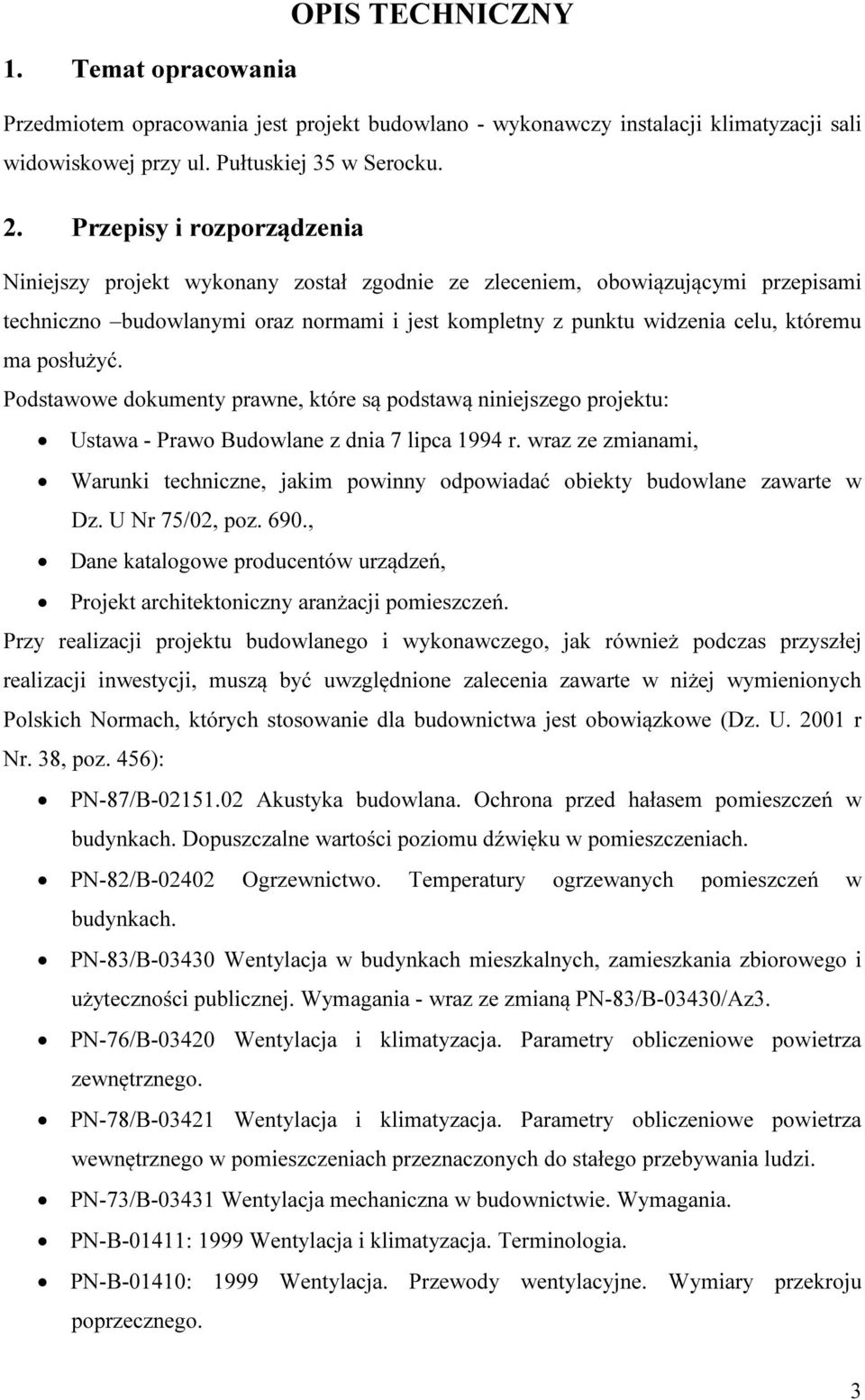

3 OPIS TECHNICZNY 1. Temat opracowania Przedmiotem opracowania jest projekt budowlano - wykonawczy instalacji klimatyzacji sali widowiskowej przy ul. Pułtuskiej 35 w Serocku. 2. Przepisy i rozporządzenia Niniejszy projekt wykonany został zgodnie ze zleceniem, obowiązującymi przepisami techniczno budowlanymi oraz normami i jest kompletny z punktu widzenia celu, któremu ma posłużyć. Podstawowe dokumenty prawne, które są podstawą niniejszego projektu: Ustawa - Prawo Budowlane z dnia 7 lipca 1994 r. wraz ze zmianami, Warunki techniczne, jakim powinny odpowiadać obiekty budowlane zawarte w Dz. U Nr 75/02, poz. 690., Dane katalogowe producentów urządzeń, Projekt architektoniczny aranżacji pomieszczeń. Przy realizacji projektu budowlanego i wykonawczego, jak również podczas przyszłej realizacji inwestycji, muszą być uwzględnione zalecenia zawarte w niżej wymienionych Polskich Normach, których stosowanie dla budownictwa jest obowiązkowe (Dz. U r Nr. 38, poz. 456): PN-87/B Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach. Dopuszczalne wartości poziomu dźwięku w pomieszczeniach. PN-82/B Ogrzewnictwo. Temperatury ogrzewanych pomieszczeń w budynkach. PN-83/B Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej. Wymagania - wraz ze zmianą PN-83/B-03430/Az3. PN-76/B Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza zewnętrznego. PN-78/B Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach przeznaczonych do stałego przebywania ludzi. PN-73/B Wentylacja mechaniczna w budownictwie. Wymagania. PN-B-01411: 1999 Wentylacja i klimatyzacja. Terminologia. PN-B-01410: 1999 Wentylacja. Przewody wentylacyjne. Wymiary przekroju poprzecznego. 3

posłużyć. Podstawowe dokumenty prawne, które są podstawą niniejszego projektu: Ustawa - Prawo Budowlane z dnia 7 lipca 1994 r.

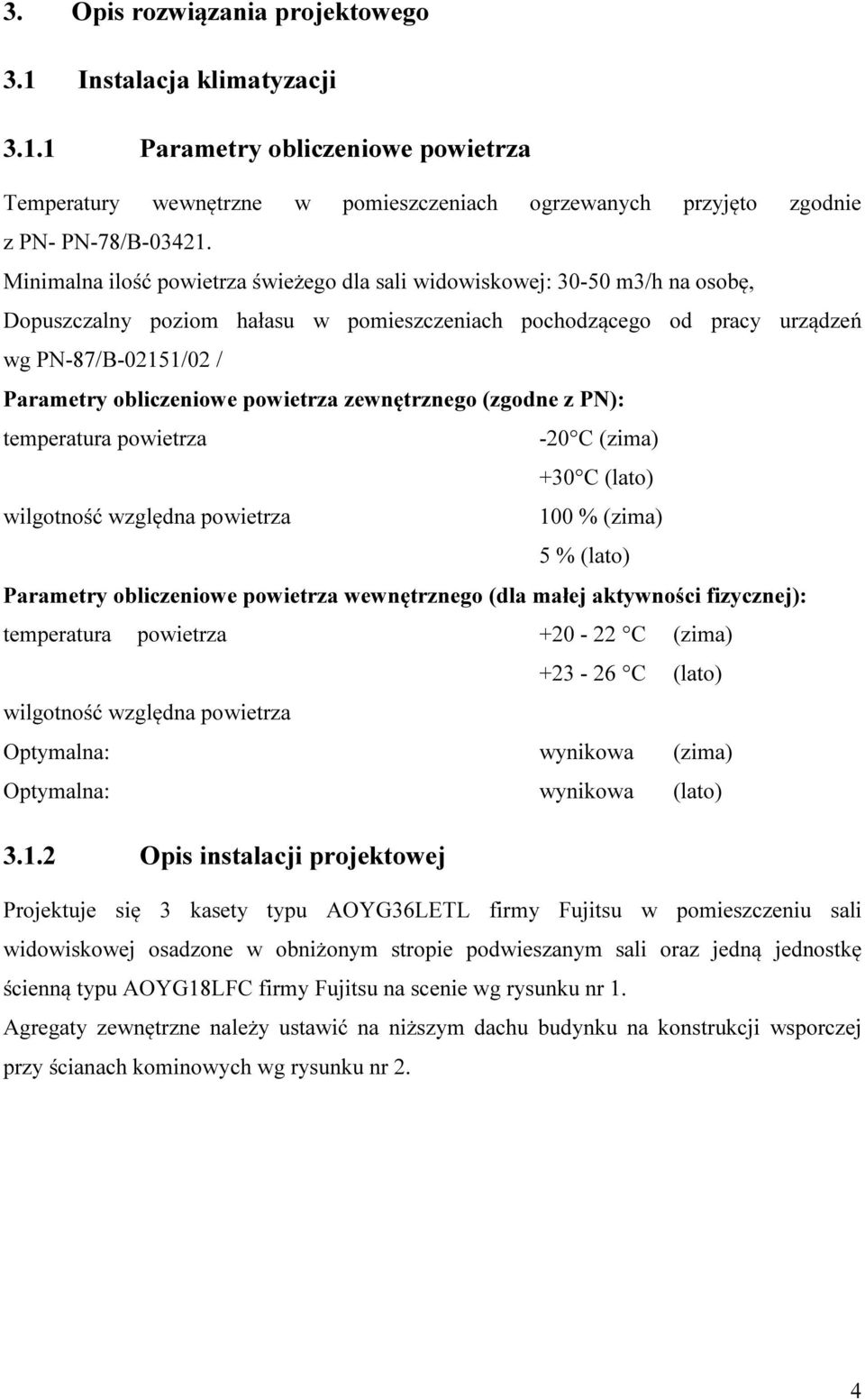

4 3. Opis rozwiązania projektowego 3.1 Instalacja klimatyzacji Parametry obliczeniowe powietrza Temperatury wewnętrzne w pomieszczeniach ogrzewanych przyjęto zgodnie z PN- PN-78/B Minimalna ilość powietrza świeżego dla sali widowiskowej: m3/h na osobę, Dopuszczalny poziom hałasu w pomieszczeniach pochodzącego od pracy urządzeń wg PN-87/B-02151/02 / Parametry obliczeniowe powietrza zewnętrznego (zgodne z PN): temperatura powietrza -20 C (zima) +30 C (lato) wilgotność względna powietrza 100 % (zima) 5 % (lato) Parametry obliczeniowe powietrza wewnętrznego (dla małej aktywności fizycznej): temperatura powietrza C (zima) C (lato) wilgotność względna powietrza Optymalna: wynikowa (zima) Optymalna: wynikowa (lato) Opis instalacji projektowej Projektuje się 3 kasety typu AOYG36LETL firmy Fujitsu w pomieszczeniu sali widowiskowej osadzone w obniżonym stropie podwieszanym sali oraz jedną jednostkę ścienną typu AOYG18LFC firmy Fujitsu na scenie wg rysunku nr 1. Agregaty zewnętrzne należy ustawić na niższym dachu budynku na konstrukcji wsporczej przy ścianach kominowych wg rysunku nr 2. 4

powietrza zewnętrznego (zgodne z PN): temperatura powietrza -20 C (zima) +30 C (lato) wilgotność względna powietrza 100 % (zima) 5 % (lato) Parametry obliczeniowe powietrza wewnętrznego (dla małej

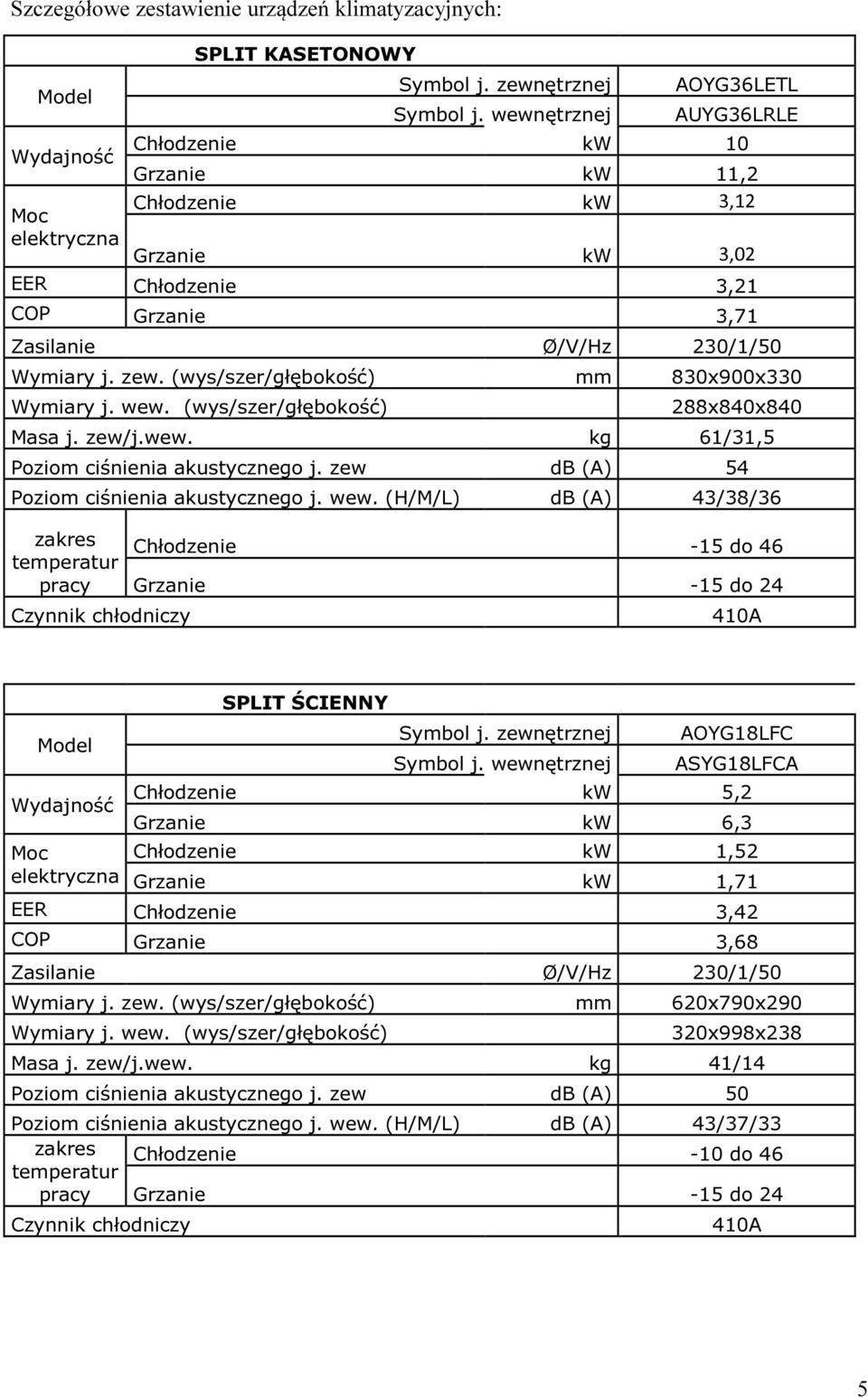

5 Szczegółowe zestawienie urządzeń klimatyzacyjnych: Model Wydajność Moc elektryczna SPLIT KASETONOWY Symbol j. zewnętrznej Symbol j. wewnętrznej AOYG36LETL AUYG36LRLE Chłodzenie kw 10 Grzanie kw 11,2 Chłodzenie kw 3,12 Grzanie kw 3,02 EER Chłodzenie 3,21 COP Grzanie 3,71 Zasilanie Ø/V/Hz 230/1/50 Wymiary j. zew. (wys/szer/głębokość) mm 830x900x330 Wymiary j. wew. (wys/szer/głębokość) 288x840x840 Masa j. zew/j.wew. kg 61/31,5 Poziom ciśnienia akustycznego j. zew db (A) 54 Poziom ciśnienia akustycznego j. wew. (H/M/L) db (A) 43/38/36 zakres temperatur pracy Czynnik chłodniczy Chłodzenie -15 do 46 Grzanie -15 do A Model Wydajność Moc elektryczna SPLIT ŚCIENNY Symbol j. zewnętrznej Symbol j. wewnętrznej AOYG18LFC ASYG18LFCA Chłodzenie kw 5,2 Grzanie kw 6,3 Chłodzenie kw 1,52 Grzanie kw 1,71 EER Chłodzenie 3,42 COP Grzanie 3,68 Zasilanie Ø/V/Hz 230/1/50 Wymiary j. zew. (wys/szer/głębokość) mm 620x790x290 Wymiary j. wew. (wys/szer/głębokość) 320x998x238 Masa j. zew/j.wew. kg 41/14 Poziom ciśnienia akustycznego j. zew db (A) 50 Poziom ciśnienia akustycznego j. wew. (H/M/L) db (A) 43/37/33 zakres Chłodzenie temperatur -10 do 46 pracy Grzanie -15 do 24 Czynnik chłodniczy 410A 5

(wys/szer/głębokość) mm 830x900x330 Wymiary j. wew.

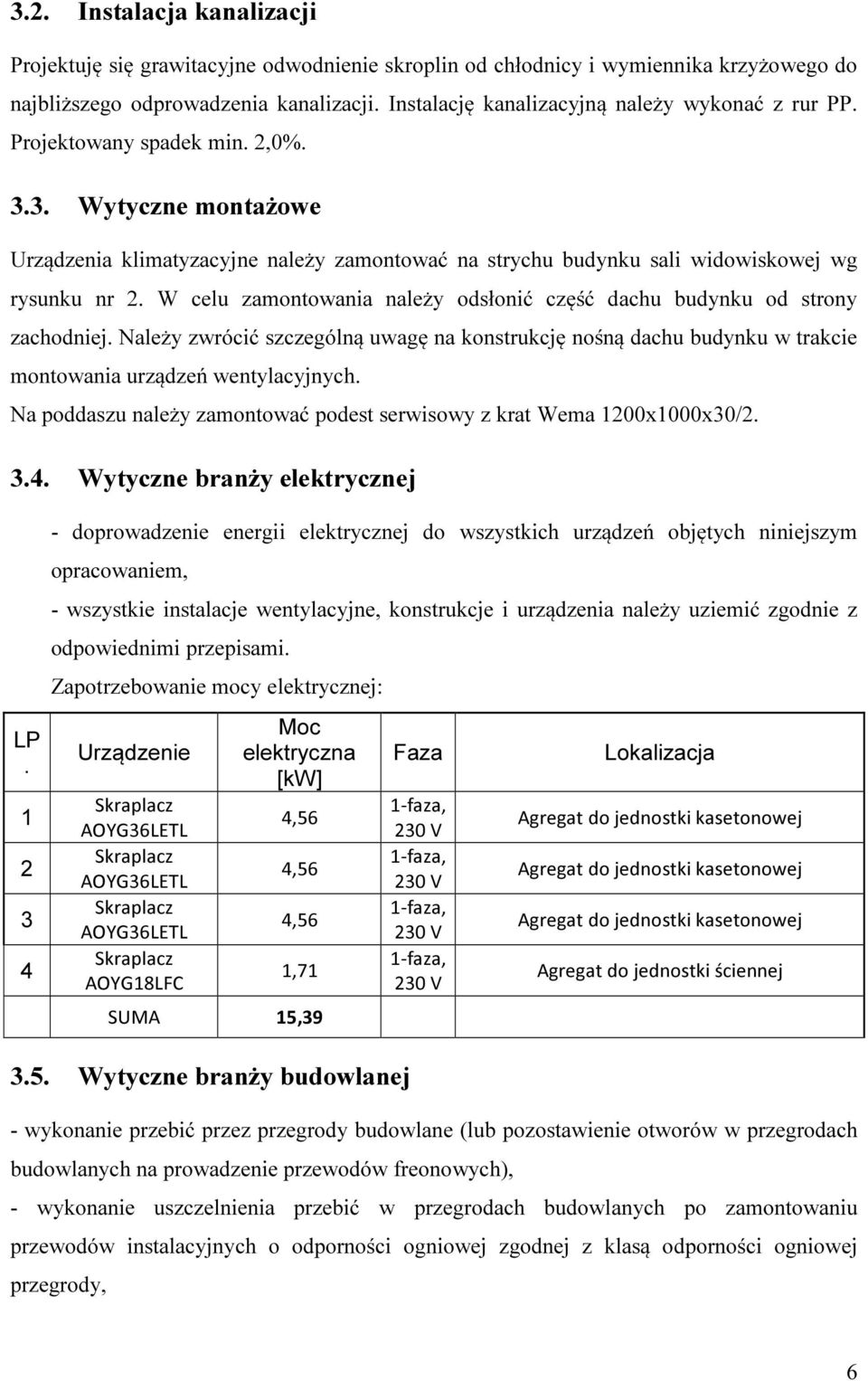

6 3.2. Instalacja kanalizacji Projektuję się grawitacyjne odwodnienie skroplin od chłodnicy i wymiennika krzyżowego do najbliższego odprowadzenia kanalizacji. Instalację kanalizacyjną należy wykonać z rur PP. Projektowany spadek min. 2,0% Wytyczne montażowe Urządzenia klimatyzacyjne należy zamontować na strychu budynku sali widowiskowej wg rysunku nr 2. W celu zamontowania należy odsłonić część dachu budynku od strony zachodniej. Należy zwrócić szczególną uwagę na konstrukcję nośną dachu budynku w trakcie montowania urządzeń wentylacyjnych. Na poddaszu należy zamontować podest serwisowy z krat Wema 1200x1000x30/ Wytyczne branży elektrycznej LP doprowadzenie energii elektrycznej do wszystkich urządzeń objętych niniejszym opracowaniem, - wszystkie instalacje wentylacyjne, konstrukcje i urządzenia należy uziemić zgodnie z odpowiednimi przepisami. Zapotrzebowanie mocy elektrycznej: Urządzenie Skraplacz AOYG36LETL Skraplacz AOYG36LETL Skraplacz AOYG36LETL Skraplacz AOYG18LFC Moc elektryczna [kw] 4,56 4,56 4,56 1,71 SUMA 15,39 Faza 1-faza, 230 V 1-faza, 230 V 1-faza, 230 V 1-faza, 230 V Lokalizacja Agregat do jednostki kasetonowej Agregat do jednostki kasetonowej Agregat do jednostki kasetonowej Agregat do jednostki ściennej 3.5. Wytyczne branży budowlanej - wykonanie przebić przez przegrody budowlane (lub pozostawienie otworów w przegrodach budowlanych na prowadzenie przewodów freonowych), - wykonanie uszczelnienia przebić w przegrodach budowlanych po zamontowaniu przewodów instalacyjnych o odporności ogniowej zgodnej z klasą odporności ogniowej przegrody, 6

W celu zamontowania należy odsłonić część dachu budynku od strony zachodniej. Należy zwrócić szczególną uwagę na konstrukcję nośną dachu budynku w trakcie montowania urządzeń wentylacyjnych.

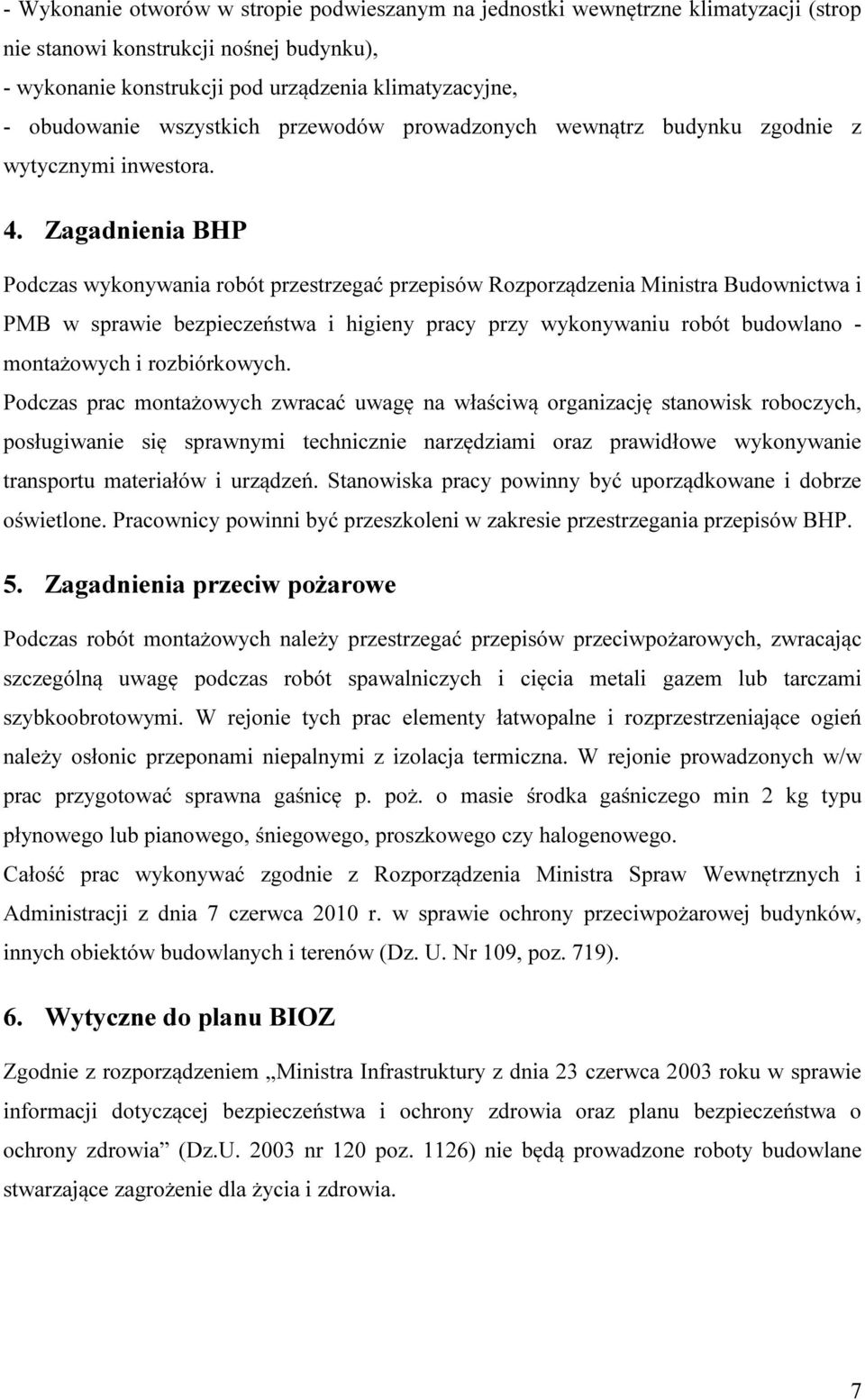

7 - Wykonanie otworów w stropie podwieszanym na jednostki wewnętrzne klimatyzacji (strop nie stanowi konstrukcji nośnej budynku), - wykonanie konstrukcji pod urządzenia klimatyzacyjne, - obudowanie wszystkich przewodów prowadzonych wewnątrz budynku zgodnie z wytycznymi inwestora. 4. Zagadnienia BHP Podczas wykonywania robót przestrzegać przepisów Rozporządzenia Ministra Budownictwa i PMB w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano - montażowych i rozbiórkowych. Podczas prac montażowych zwracać uwagę na właściwą organizację stanowisk roboczych, posługiwanie się sprawnymi technicznie narzędziami oraz prawidłowe wykonywanie transportu materiałów i urządzeń. Stanowiska pracy powinny być uporządkowane i dobrze oświetlone. Pracownicy powinni być przeszkoleni w zakresie przestrzegania przepisów BHP. 5. Zagadnienia przeciw pożarowe Podczas robót montażowych należy przestrzegać przepisów przeciwpożarowych, zwracając szczególną uwagę podczas robót spawalniczych i cięcia metali gazem lub tarczami szybkoobrotowymi. W rejonie tych prac elementy łatwopalne i rozprzestrzeniające ogień należy osłonic przeponami niepalnymi z izolacja termiczna. W rejonie prowadzonych w/w prac przygotować sprawna gaśnicę p. poż. o masie środka gaśniczego min 2 kg typu płynowego lub pianowego, śniegowego, proszkowego czy halogenowego. Całość prac wykonywać zgodnie z Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719). 6. Wytyczne do planu BIOZ Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa o ochrony zdrowia (Dz.U nr 120 poz. 1126) nie będą prowadzone roboty budowlane stwarzające zagrożenie dla życia i zdrowia. 7

Zagadnienia BHP Podczas wykonywania robót przestrzegać przepisów Rozporządzenia Ministra Budownictwa i PMB w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano - montażowych i

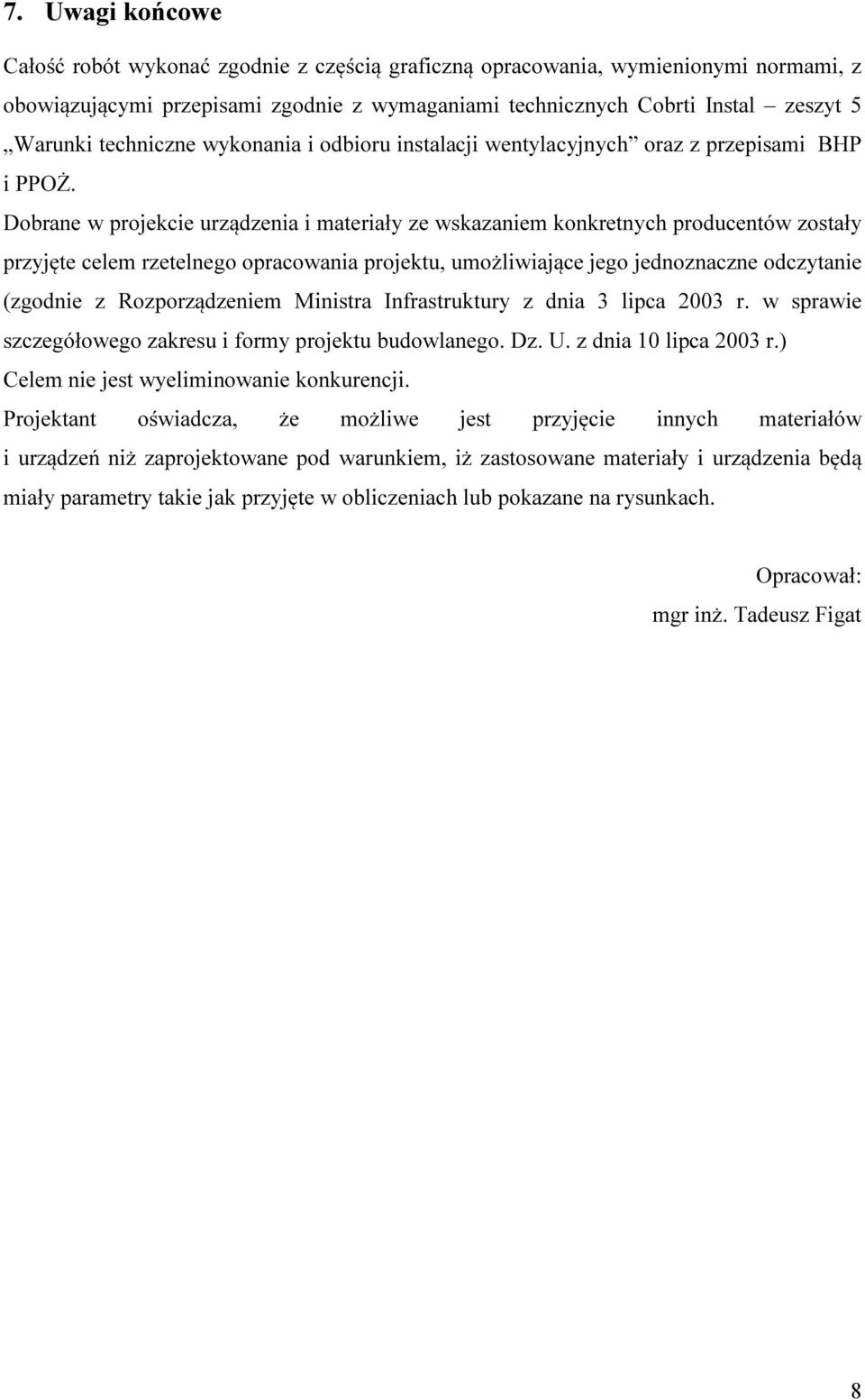

8 7. Uwagi końcowe Całość robót wykonać zgodnie z częścią graficzną opracowania, wymienionymi normami, z obowiązującymi przepisami zgodnie z wymaganiami technicznych Cobrti Instal zeszyt 5 Warunki techniczne wykonania i odbioru instalacji wentylacyjnych oraz z przepisami BHP i PPOŻ. Dobrane w projekcie urządzenia i materiały ze wskazaniem konkretnych producentów zostały przyjęte celem rzetelnego opracowania projektu, umożliwiające jego jednoznaczne odczytanie (zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego. Dz. U. z dnia 10 lipca 2003 r.) Celem nie jest wyeliminowanie konkurencji. Projektant oświadcza, że możliwe jest przyjęcie innych materiałów i urządzeń niż zaprojektowane pod warunkiem, iż zastosowane materiały i urządzenia będą miały parametry takie jak przyjęte w obliczeniach lub pokazane na rysunkach. Opracował: mgr inż. Tadeusz Figat 8

Dobrane w projekcie urządzenia i materiały ze wskazaniem konkretnych producentów zostały przyjęte celem rzetelnego opracowania projektu, umożliwiające jego jednoznaczne odczytanie (zgodnie z
