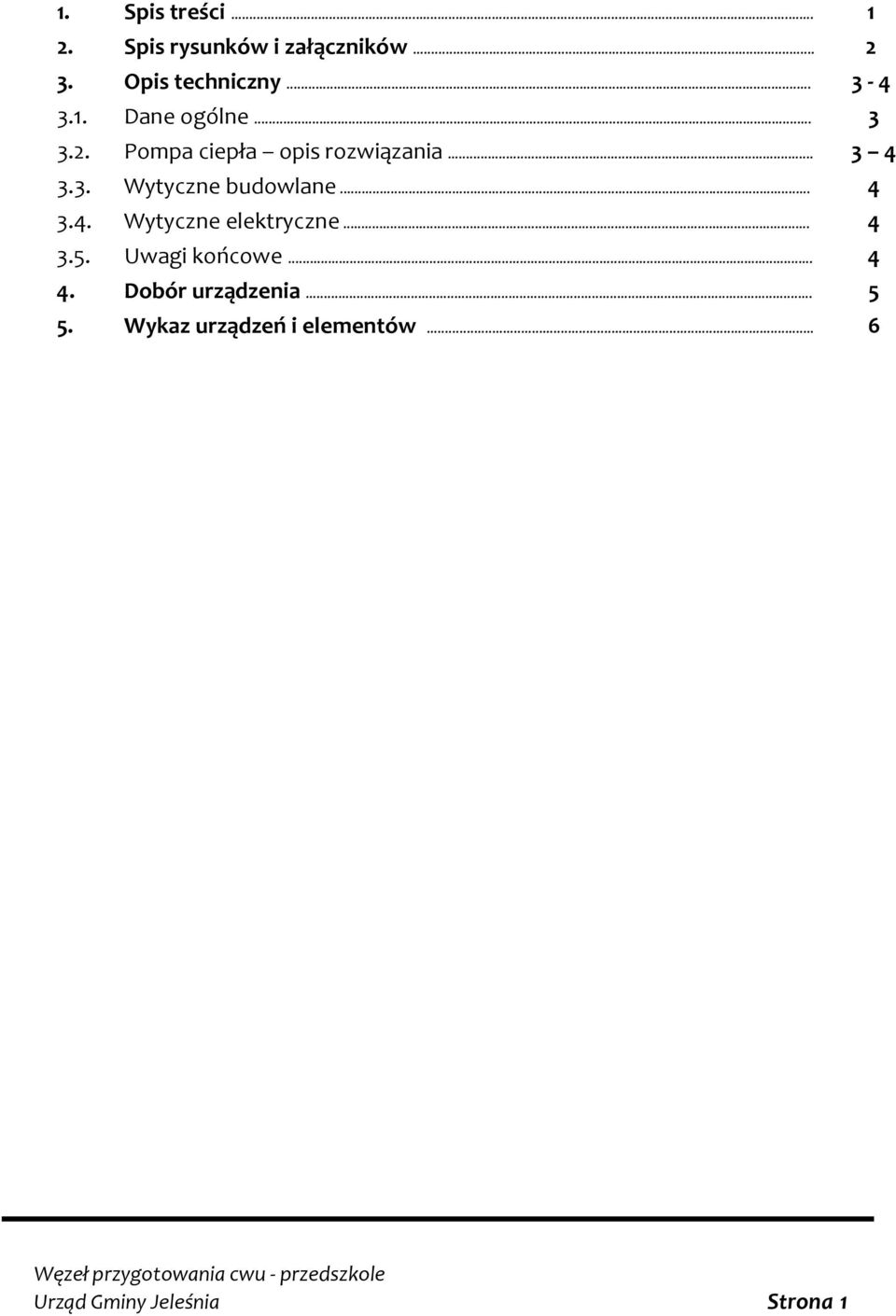

1 1. Spis treści Spis rysunków i załączników Opis techniczny Dane ogólne Pompa ciepła opis rozwiązania Wytyczne budowlane Wytyczne elektryczne Uwagi końcowe Dobór urządzenia Wykaz urządzeń i elementów... 6 Urząd Gminy Jeleśnia Strona 1

.. 4 3.4. Wytyczne elektryczne... 4 3.5. Uwagi końcowe... 4 4. Dobór urządzenia.

2 2. ZAŁĄCZNIKI I RYSUNKI Rysunki: 03 Schemat technologiczny pompy ciepła 04 Rzut pomieszczenia pompy ciepła, skala 1:50 Załączniki: 1. Dane techniczne pompy ciepła Vitocal-160A firmy VIESSMANN 2. Dane techniczne centrum bezpieczeństwa 4807 firmy SYR 3. Karta katalogowa izolacji Klimafix firmy Rockwool Urząd Gminy Jeleśnia Strona 2

Dane techniczne pompy ciepła Vitocal-160A firmy VIESSMANN 2.

3 3.1. Dane ogólne: 3. Opis techniczny do projektu węzła przygotowania cwu budynek Urzędu Gminy w Jeleśni przy ulicy Plebańskiej Podstawa opracowania: - zlecenie Inwestora - inwentaryzacja budowlana; - wizja lokalna i pomiary - obowiązujące przepisy i normy Przedmiot i zakres opracowania: Przedmiotem niniejszego opracowania jest projekt węzła przygotowania ciepłej wody użytkowej na potrzeby przedszkola, zlokalizowanego w budynku Urzędu Gminy w Jeleśni. Zakres opracowania obejmuje wymianę istniejącego podgrzewacza elektrycznego na pompę ciepła do ogrzewania cwu Charakterystyka obiektu: Pomieszczenia przedszkola zlokalizowane w piwnicy i na parterze w części frontowej budynku Urzędu Gminy. W chwili obecnej na potrzeby cwu użytkowany jest elektryczny ogrzewacz wody firmy BIAVAR typ OW-E 80 o pojemności 80 l, wyposażony w grzałkę elektryczną o mocy 1,5 kw. Inwestor postanowił zastosować urządzenie energooszczędne wykorzystujące ciepłe powietrze. Poprzez układ kanałów możliwe jest wykorzystanie powietrza zewnętrznego jak i wewnętrznego Pompa ciepła opis rozwiązania: Do przygotowania ciepłej wody użytkowej dobrano pompę ciepła firmy VIESSMANN VITOCAL-160A typ WWK z pojemnościowym podgrzewaczem wody o pojemności 285 l. Podgrzewacz pompy chroniony jest przed wzrostem ciśnienia, za pomocą centrum bezpieczeństwa 4807 firmy SYR. Centrum bezpieczeństwa składa się z podwójnego zaworu odcinającego, zaworu zwrotnego, naczynia przeponowego o pojemności 12 litrów, zaworu bezpieczeństwa 2115 o ciśnieniu otwarcia 10 bar. W przypadku eksploatacji z zastosowaniem wyłącznie pompy ciepła maks. temperatura wody użytkowej wynosi 55 C. Przy zastosowaniu dogrzewania przez grzałkę elektryczną możliwe jest osiągnięcie maks. temperatury wynoszącej 65 C. Pompa Vitocal 160-A może być stosowana do pracy z obiegiem wewnętrznym lub wywiewem powietrza. W przypadku pracy z obiegiem wewnętrznym powietrza energia wewnętrzna powietrza z miejsca montażu wykorzystywana jest do podgrzewu wody użytkowej. W trybie pracy z wywiewem powietrza do pompy ciepła doprowadzane jest przez system przewodów powietrze zewnętrzne. Podczas podgrzewu wody użytkowej przy wykorzystaniu ciepła pozyskiwanego z zewnątrz, jak i w przypadku wentylacji we wnętrzu modułu pompy ciepła wytwarza się woda kondensacyjna, którą należy odprowadzić do kanalizacji. Urząd Gminy Jeleśnia Strona 3

Jeleśni. Zakres opracowania obejmuje wymianę istniejącego podgrzewacza elektrycznego na pompę ciepła do ogrzewania cwu. 3.

4 Do pomieszczenia pompy ciepła należy doprowadzić instalacje kanalizacji sanitarnej z rury PVC32, podłączonej do istniejącego węzła w pomieszczeniu szatni. Przewiduje się wykonanie instalacji wentylacji wywiewanej i wewnętrznej (zewnętrznej) z blachy ocynkowanej. Przewody o przekroju okrągłym ø 160 mm, zwijane o połączeniu wzdłużnym. Na każdej instalacji zamontować trójnik wraz z przepustnicami soczewkowymi, dla umożliwienia pobierania/wywiewania powietrza zewnętrznego jak i wewnętrznego. Mocowanie przewodów do konstrukcji obiektu należy wykonać z wykorzystaniem typowych podpór i zawiesi (np. firmy Hilti lub równoważnych) z przekładkami elastycznymi izolującymi przed przenoszeniem drgań na konstrukcję obiektu. Przewody i kształtki wentylacyjne należy zaizolować. Proponuje się zastosowanie mat z wełny mineralnej na zbrojonej folii aluminiowej np. KLIMAFIX lub LAMELLA MAT firmy ROCKWOOL. Grubość izolacji 40 mm. Izolację przewodów nad dachem należy zabezpieczyć osłoną z blachy aluminiowej lub ocynkowanej. Izolacja winna być mocowana do ścianek przewodów bez naruszania ich struktury Wytyczne budowlane: zamontować kanały wentylacyjne wentylacji nawiewnej i wywiewnej; wykonać i obrobić przejścia przewodów wentylacyjnych przez ścianę zewnętrzną Wytyczne elektryczne: wykonać gniazdo elektryczne 220V; po wykonaniu instalacji elektrycznej wykonać wszystkie niezbędne pomiary Uwagi końcowe: Montaż urządzeń, orurowania, próby hydrauliczne i odbiór końcowy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót montażowych tom II oraz Warunkami technicznymi wykonania i odbioru instalacji ogrzewczych oraz przepisami BHP. Montaż urządzeń: pompy ciepła, itp. przeprowadzić po zapoznaniu z instrukcjami montażu i zabudowy dostarczonymi przez producenta lub dostawcę. Urząd Gminy Jeleśnia Strona 4

Na każdej instalacji zamontować trójnik wraz z przepustnicami soczewkowymi, dla umożliwienia pobierania/wywiewania powietrza zewnętrznego jak i wewnętrznego.

5 4. Dobór urządzenia: do projektu węzła przygotowania cwu budynek Urzędu Gminy w Jeleśni przy ulicy Plebańskiej 1. Zgodnie z wytycznymi Inwestora dla przygotowania ciepłej wody użytkowej dobrano pompę ciepła firmy VIESSMANN VITOCAL 160-A TYP WWK. Podstawowe dane techniczne: - znamionowa moc cieplna 1,52 kw podgrzew wody z 15 do 45 C i przy temp. powietrza 15 C - pobór mocy elektr. przez pompę ciepła 0,43 kw - pobór mocy elektr. przez grzałkę elektryczną 1,50 kw - pojemność podgrzewacza 285 l - maks. dop. ciśnienie robocze 10 bar - maks. temperatura wody użytkowej (pompa ciepła) 55 C - maks. temperatura wody użytkowej (grzałka elekt. ) 65 C - napięcie znamionowe 230 V/50 Hz - zabezpieczenie (wewnętrzne) T 6,3 A H - Obieg chłodniczy, czynnik roboczy R 134 A Urząd Gminy Jeleśnia Strona 5

Podstawowe dane techniczne: - znamionowa moc cieplna 1,52 kw podgrzew wody z 15 do 45 C i przy temp. powietrza 15 C - pobór mocy elektr. przez pompę ciepła 0,43 kw - pobór mocy elektr.

6 5. Wykaz urządzeń i elementów: L.P. URZĄDZENIA ILOŚĆ PRODUCENT/UWAGI 1. Pompa ciepła wody użytkowej VITOCAL 160A, typ WWK 2. Centrum bezpieczeństwa ciśnienie otwarcia zaworu 10,0 bar - objętość naczynia 12 l 1 VIESSMANN ul. Karkonoska WROCŁAW tel. 0-71/ SYR ul. Rzepakowa KRAKÓW tel. 0-12/ Manometr 2 BIMS PLUS ul. Mikołowska MYSŁOWICE tel. 0-32/ Zawór kulowy, gwintowany 1 2 j.w. 5. System wentylacji nawiewnej ø 160 mm: - kolano (2 szt.) - kanał 1 m (5 szt.) - trójnik równoprzelotowy (1 szt.) - przepustnica soczewkowa (2 szt.) - czerpnia ścienna (1 szt.) 6. System wentylacji wywiewnej ø 160 mm: - kolano (2 szt.) - kanał 1 m (5 szt.) - trójnik równoprzelotowy (1 szt.) - przepustnica soczewkowa (2 szt.) - wy czerpnia ścienna (1 szt.) 1 AMPAR - SILESIA ul. Przemysłowa TYCHY tel. 0-32/ AMPAR - SILESIA ul. Przemysłowa TYCHY tel. 0-32/ Urząd Gminy Jeleśnia Strona 6

0-12/645 03 04 3. Manometr 2 BIMS PLUS ul. Mikołowska 31 41-400 MYSŁOWICE tel. 0-32/731 4100 4. Zawór kulowy, gwintowany 1 2 j.w. 5. System wentylacji nawiewnej ø 160 mm: - kolano (2 szt.
