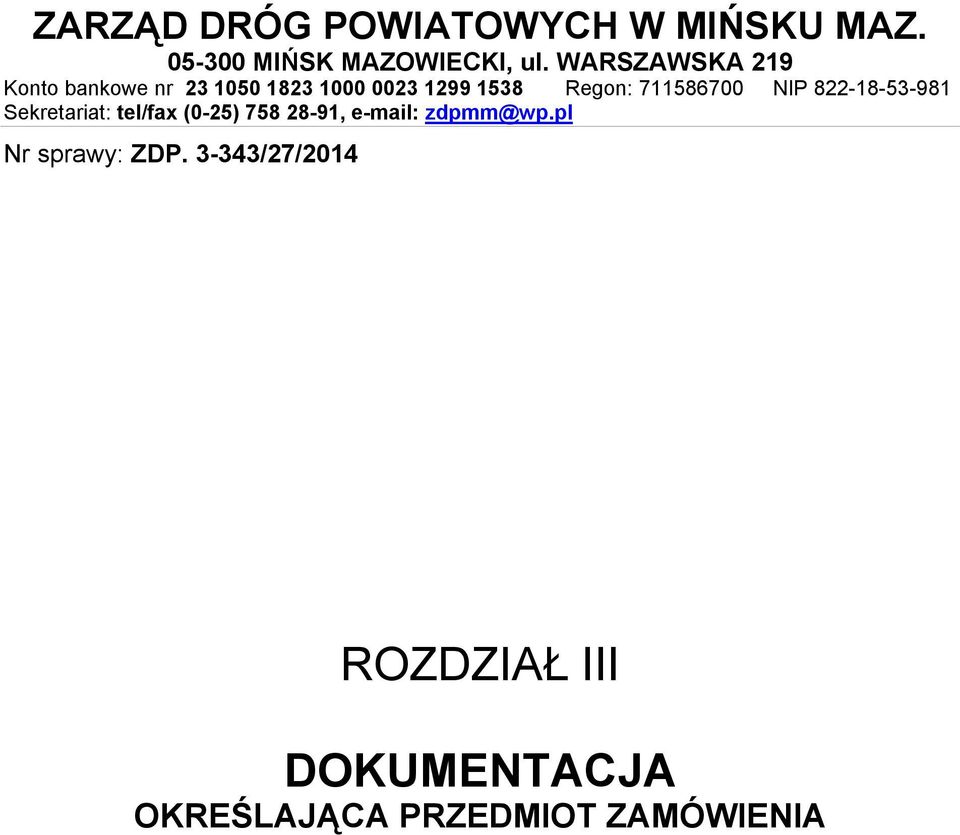

1 ZARZĄD DRÓG POWIATOWYCH W MIŃSKU MAZ MIŃSK MAZOWIECKI, ul. WARSZAWSKA 219 Konto bankowe nr Regon: NIP Sekretariat: tel/fax (0-25) , zdpmm@wp.pl Nr sprawy: ZDP /27/2014 ROZDZIAŁ III DOKUMENTACJA OKREŚLAJĄCA PRZEDMIOT ZAMÓWIENIA

2 Przedmiar robót Przebudowa drogi nr 2214W Stanisławów-Mlęcin-Kamionka od km do km w msc. Mlęcin Lp. Nr SST Wyszczególnienie robót Dł. Szer. Pow. J.miary 1 Wykonanie uzupełnienia nawierzchni brukowej tłuczniem D kamiennym frakcji 0/31, gr. 20cm, 130,00 0,50 65,00 m2 2 D Oczyszczenie i skropienie naw. nieulepszonych 158,00 5,06 799,48 m2 3 D b Wykonanie wyrównania gr. śred. 7cm, KR 1-2, AC16P 158,00 30,82 Mg 4 D Oczyszczenie i skropienie naw. ulepszonych 750,00 5, ,00 m2 5 D b Wykonanie warstwy wiążącej gr. 4cm KR 1-2, AC16W 750,00 5, ,00 m2 6 D Oczyszczenie i skropienie naw. ulepszonych 750,00 5, ,00 m2 7 D a Wykonanie warstwy ścieralnej gr. 4cm KR 1-2, AC11S 750,00 5, ,00 m2 8 D Wykonanie poboczy żwirowych gr. 10 cm 750,00 1,25 937,50 m2

3

4 Egz. nr 3 MATERIAŁY DO ZGŁOSZENIA ROBÓT BUDOWLANYCH DLA: PRZEBUDOWY DROGI POWIATOWEJ NR 2214W STANISŁAWÓW-MLĘCIN-KAMIONKA OD KM DO KM W MSC. MLĘCIN, GMINA DOBRE, POWIAT MIŃSKI Nr działek ewidencyjnych: 584/2, 385 obręb Mlęcin, gmina Dobre Inwestor: Zarząd Dróg Powiatowych w Mińsku Mazowieckim, ul. Warszawska 219, Mińsk Mazowiecki Opracował: mgr inż. Krzysztof Nadany upr. nr MAZ/0350/POOD/07 Warszawa, lipiec 2014r.

5 Spis treści 1. Opis techniczny 2. Plan orientacyjny 3. Projekt zagospodarowania terenu

6 1. PODSTAWA OPRACOWANIA. OPIS TECHNICZNY Podstawę opracowania stanowią: - mapa sytuacyjno-wysokościowa w skali 1:500 - Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia r. (Dz.U. nr 43 poz. 430) - Katalog nawierzchni Podatnych i Półsztywnych (KTNPP) IBDiM 1997r. - inne przepisy związane i normatywy, - własne pomiary i obserwacje w terenie - zalecenia Inwestora. 2. PRZEDMIOT INWESTYCJI. Przedmiotem opracowania jest przebudowa drogi powiatowej nr 2214W relacji Stanisławów-Mlęcin-Kamionka, na odcinku od km do km , dł. 750,00mb, polegająca na wykonaniu warstw bitumicznych na istniejącej nawierzchni brukowej w msc. Mlęcin, gmina Dobre. 3. ISTNIEJĄCY PLAN ZAGOSPODAROWANIA. W chwili obecnej pas drogowy jest uporządkowany. Nawierzchnia drogi brukowa gr. ok. 10 cm z obustronnymi poboczami gruntowymi 2x1,25m. Szerokość jezdni brukowej ok. 5,0m, występują lokalne przewężenia jezdni. Odwodnienie drogi powierzchniowe za pomocą spadków podłużnych i poprzecznych na istniejące pobocza gruntowe oraz fragmentarycznych rowów przydrożnych. Istniejące uzbrojenie nie podlega zmianie. Planowana inwestycja nie znajduje się na terenach objętych strefą konserwatora zabytków oraz nie znajduje się na terenie terenów górniczych. Przebudowa drogi nie powoduje negatywnego wpływu na środowisko naturalne. Droga została oddana do użytkowania w latach 70-tych XX wieku. 4. STAN PROJEKTOWANY. Zadanie polega na wykonaniu miejscowego uzupełnienia nawierzchni brukowej tłuczniem kamiennym frakcji 0/31,5mm o gr. 20cm, wykonaniu warstwy wyrównawczej z betonu asfaltowego AC16P o grub. śred. 7cm, wykonaniu warstwy wiążącej z betonu asfaltowego AC16W grub. 4cm, wykonaniu warstwy ścieralnej z betonu asfaltowego AC11S grub. 4cm, wraz z uprzednim skropieniem i oczyszczeniem warstw bitumicznych. W ramach przebudowy zostaną również odtworzone pobocza żwirowe o gr. 10cm. Obiekt należy zaliczyć do pierwszej kategorii geotechnicznej.

7 5. ZESTWIENIE POWIERZCHNI OBJĘTYCH OPRACOWANIEM. - wykonanie miejscowego uzupełnienia nawierzchni brukowej tłuczniem kamiennym frakcji 0/31,5 65,00m 2 - wykonanie warstwy wyrównawczej AC16P, KR 1-2, gr. 7cm 30,82Mg - wykonanie warstwy wiążącej AC16W, KR 1-2, gr. 4cm 3.795,00m 2 - wykonanie warstwy ścieralnej AC11S, KR 1-2, gr. 4cm 3.750,00m 2 - wykonanie obustronnych poboczy żwirowych gr. 10cm 937,50m 2 6. KONSTRUKCJA NAWIERZCHNI. - warstwa ścieralna - gr. 4cm - warstwy wiążąca - gr. 4cm - warstwa wyrównawcza - gr. śred. 7cm - istniejąca nawierzchnia brukowa 7. ODWODNIENIE. Zakłada się powierzchniowe odwodnienie drogi (zgodnie ze stanem istniejącym), systemem spadków podłużnych i poprzecznych na pobocza gruntowe (wody opadowe będą zagospodarowane w obrębie istniejącego pasa drogowego). 8. ZALECENIA TECHNOLOGICZNE. Zastosowane materiały budowlane powinny posiadać wymagane atesty i aprobaty techniczne, powinny także odpowiadać Polskim Normom. Roboty budowlane należy wykonać zgodnie z zasadami sztuki budowlanej oraz obowiązującymi normami. Przy prowadzeniu robót budowlanych należy przestrzegać przepisów BHP o P.POŻ.
