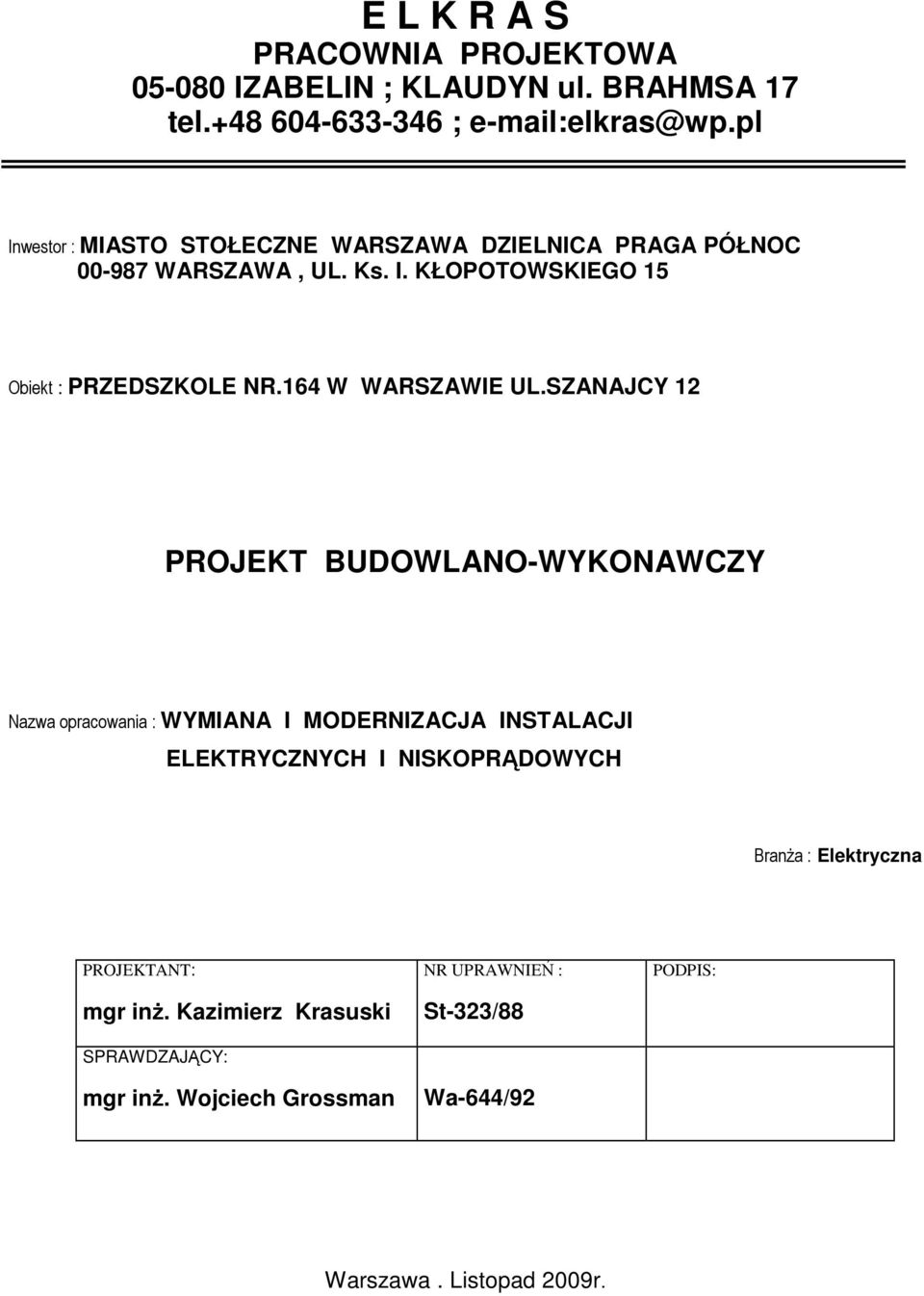

1 E L K R A S PRACOWNIA PROJEKTOWA IZABELIN ; KLAUDYN ul. BRAHMSA 17 tel ; elkras@wp.pl Inwestor : MIASTO STOŁECZNE WARSZAWA DZIELNICA PRAGA PÓŁNOC WARSZAWA, UL. Ks. I. KŁOPOTOWSKIEGO 15 Obiekt : PRZEDSZKOLE NR.164 W WARSZAWIE UL.SZANAJCY 12 PROJEKT BUDOWLANO-WYKONAWCZY Nazwa opracowania : WYMIANA I MODERNIZACJA INSTALACJI ELEKTRYCZNYCH I NISKOPRĄDOWYCH BranŜa : Elektryczna PROJEKTANT: mgr inŝ. Kazimierz Krasuski SPRAWDZAJĄCY: mgr inŝ. Wojciech Grossman NR UPRAWNIEŃ : St-323/88 Wa-644/92 PODPIS: Warszawa. Listopad 2009r.

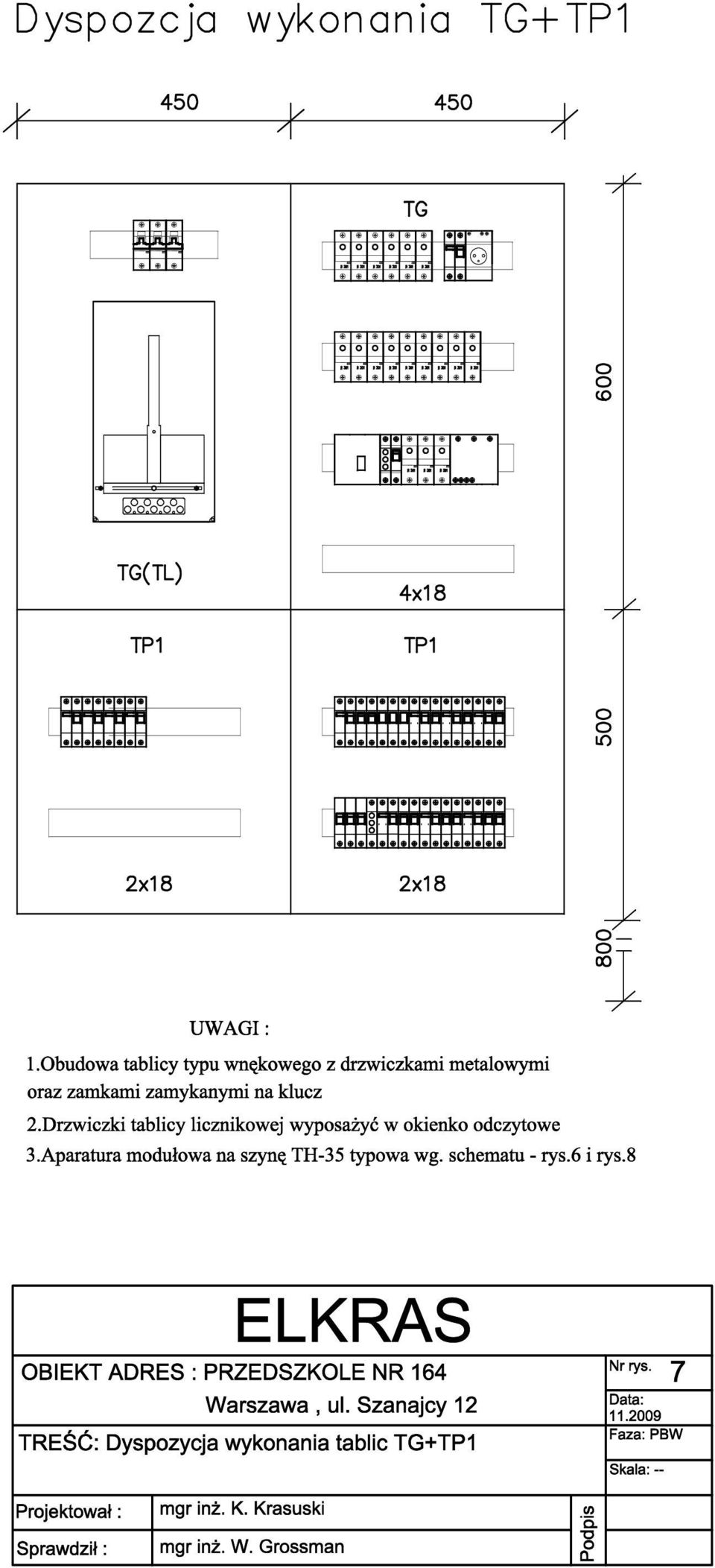

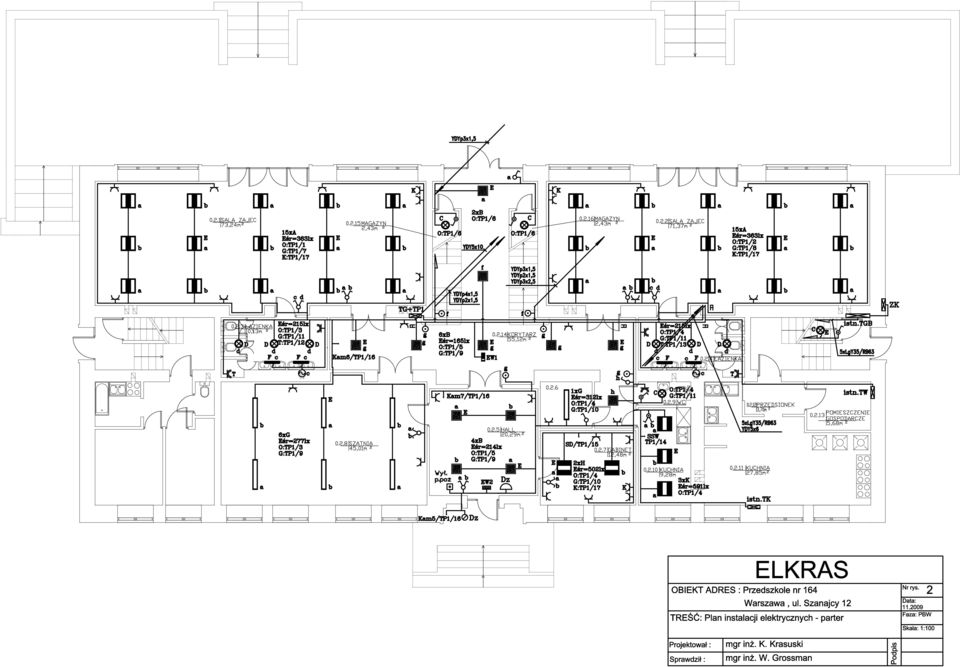

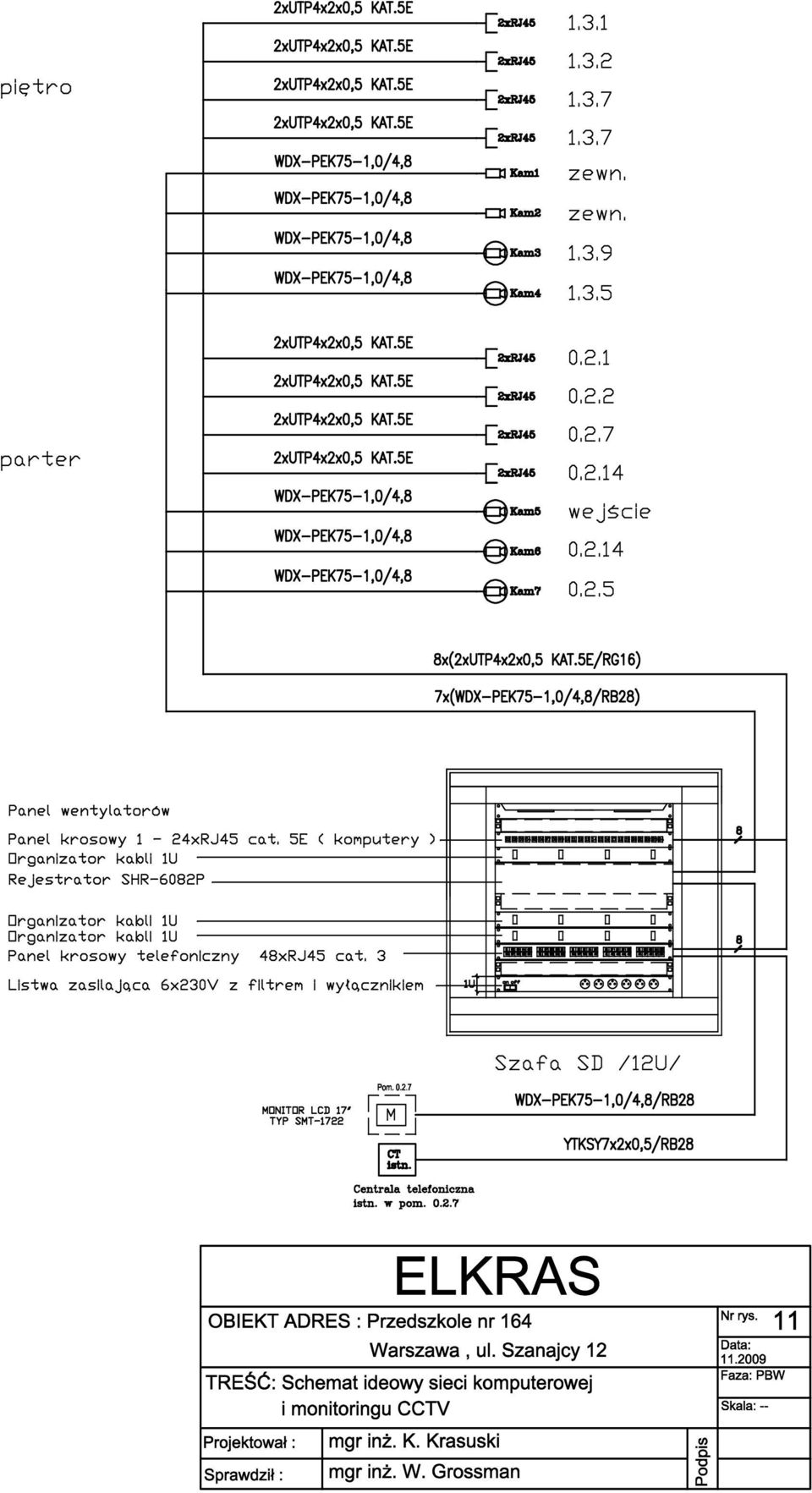

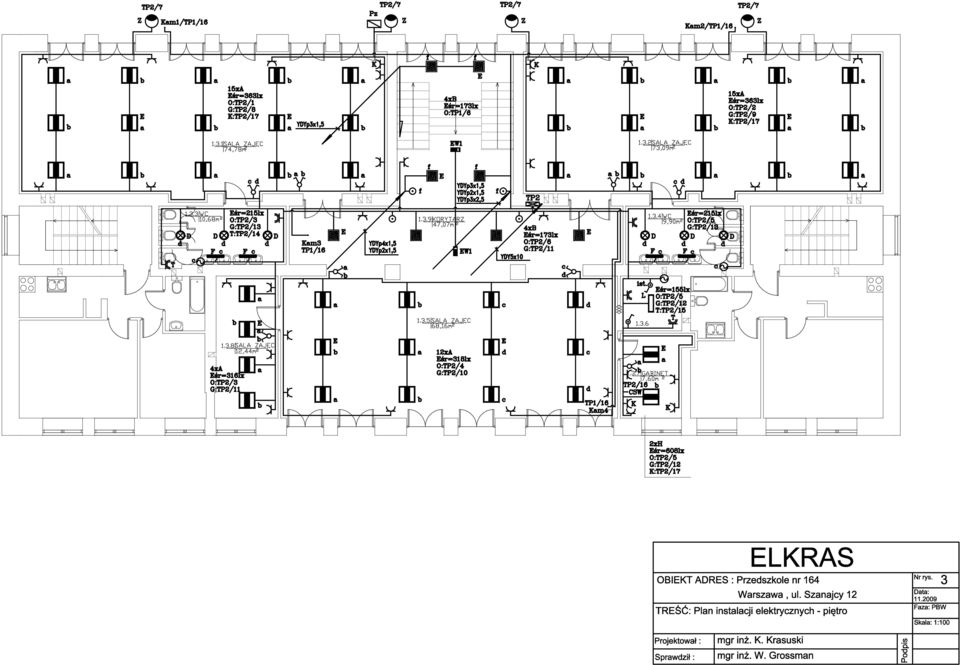

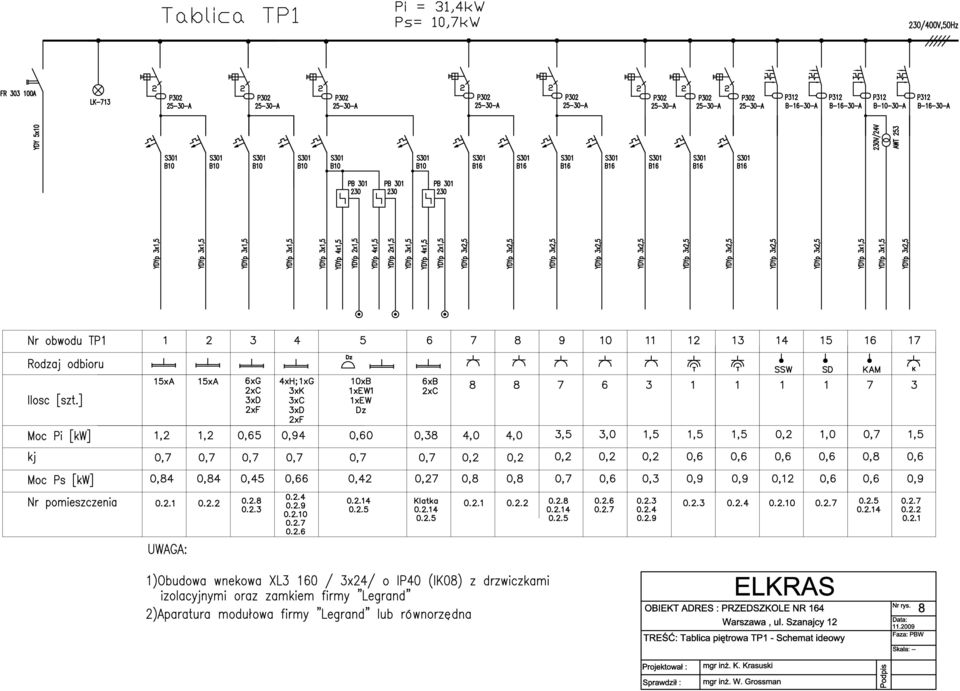

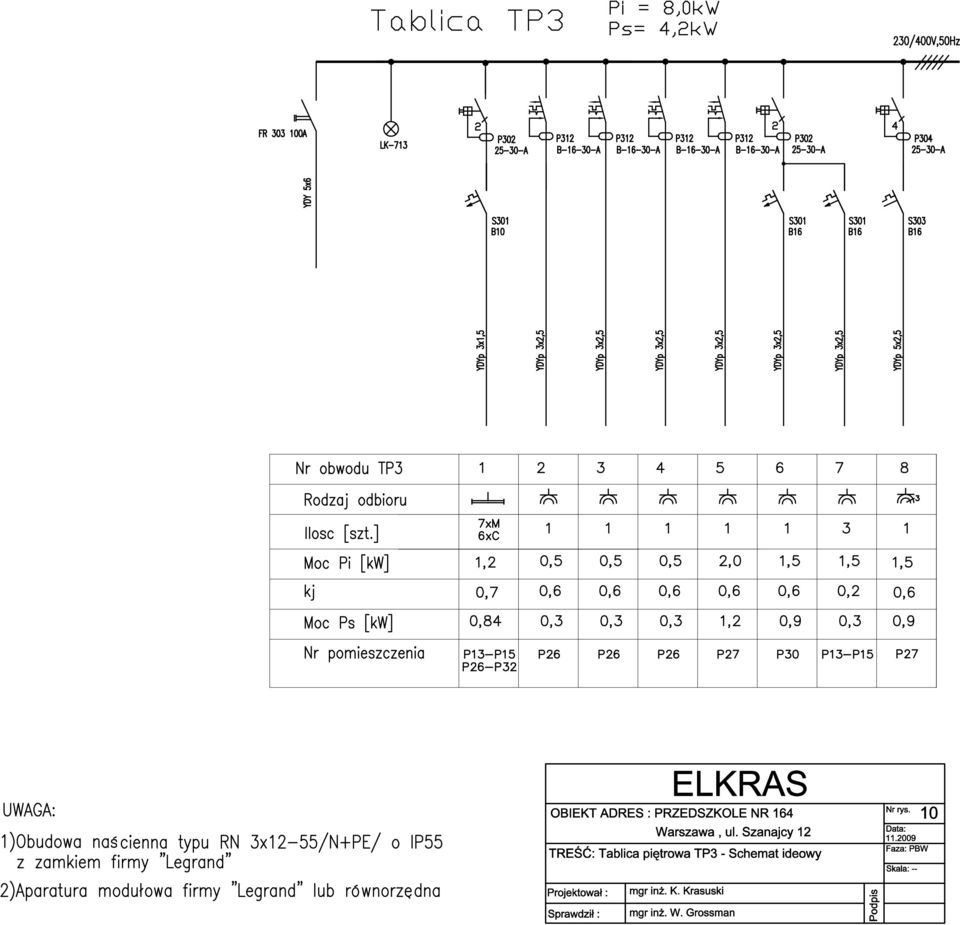

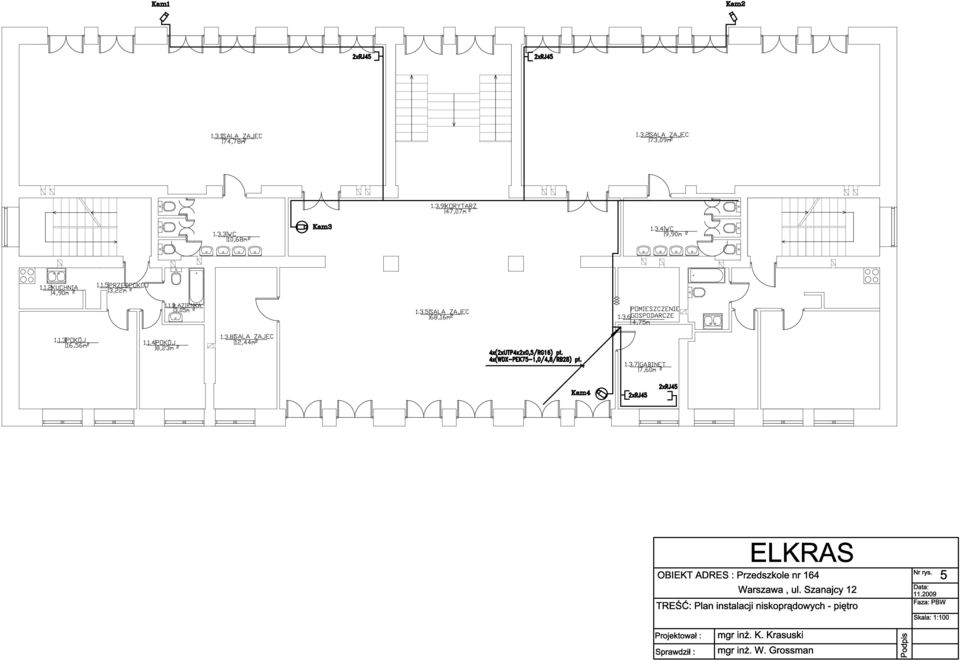

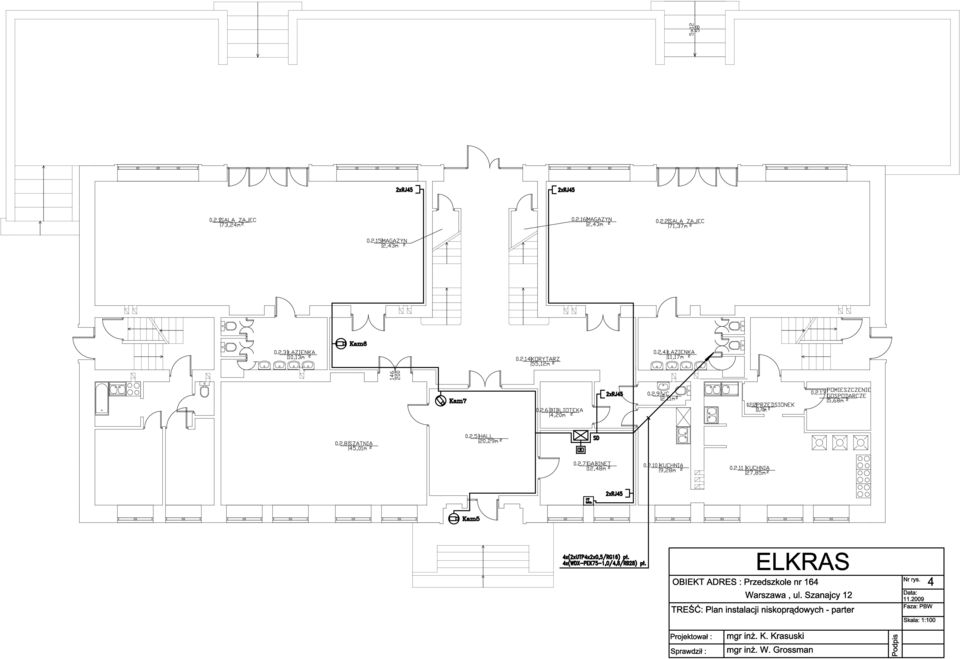

2 ZAWARTOŚĆ OPRACOWANIA : I. Opis techniczny II. Obliczenia techniczne III. Informacja BIOZ IV. Spis rysunków : 1. Plan instalacji elektrycznych - piwnica Rys.1 2. Plan instalacji elektrycznych - parter Rys.2 3. Plan instalacji elektrycznych - I piętro Rys.3 4. Plan instalacji teletechnicznych - parter Rys.4 5. Plan instalacji teletechnicznych - I piętro Rys.5 6. Schemat ideowy zasilania Rys.6 7. Dyspozycja wykonania tablic TG+TP1 Rys.7 8. Tablica piętrowa TP1 - Schemat ideowy Rys.8 9. Tablica piętrowa TP2 - Schemat ideowy Rys Tablica piętrowa TP3 - Schemat ideowy Rys Schemat ideowy instalacji sieci komputerowej i monitoringu CCTV Rys Oznaczenia opraw i instalacji Rys.12-2-

3 I. OPIS TECHNICZNY 1. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest projekt budowlano-wykonawczy wymiany i modernizacji instalacji elektrycznych i niskoprądowych w Przedszkolu nr 164 przy ul. Szanajcy 12 w Warszawie. Opracowanie obejmuje swoim zakresem : - zasilanie w energię elektryczną - rozbudowę tablicy głównej budynku - tablice główną Przedszkola - tablice rozdzielcze piętrowe - instalację oświetlenia ogólnego - instalację oświetlenia awaryjnego - instalację oświetlenia zewnętrznego - instalacja gniazd 230V - instalację gniazd do zasilania komputerów - instalację sieci strukturalnej - instalację monitoringu wizyjnego CCTV - instalację ochrony od poraŝeń - zagadnienia p.poŝ. 2. PODSTAWA OPRACOWANIA Projekt opracowano na podstawie następujących materiałów: - Umowa o wykonanie prac projektowych - Wizji lokalnej na terenie obiektu oraz inwentaryzacji instalacji - Uzgodnień roboczych z przedstawicielami UŜytkownika - Warunków przyłączenia grupy V nr SDK/WW/03620/2009 z dnia r. - Obowiązujących norm i przepisów 3. DANE ELEKTROENERGETYCZNE - napięcie zasilania : 400/230V, 50Hz - moc szczytowa P S = 40,0 kw - moc zainstalowana P i = 108,0 kw - współczynnik k Z = 0,39 - dodatkowa ochrona od poraŝeń : Szybkie wyłączenie w układzie TN-S 4. ZASILANIE W ENERGIĘ ELEKTRYCZNĄ 4.1 STAN ISTNIEJĄCY Przedszkole nr 164 zasilone jest w energię elektryczną z sieci RWE Stoen poprzez złącze kablowe Z-21, tablicę główna budynku TGB i tablicę z zabezpieczeniem przelicznikowym /klatka schodowa/. W tablicy głównej Przedszkole zabezpieczone jest wspólnie z wlz mieszkaniowym. Istniejący wlz ze złącza kablowego to tablicy głównej budynku wykonany jest przewodami 4xLY35mm 2 i jest nie wystarczający do przeniesienia całego obciąŝenia budynku mieszkalnego oraz Przedszkola. 4.2 UKŁAD PROJEKTOWANY Przewiduje się wymianę istniejącej wlz ze złącza kablowego do tablicy głównej na 4xLgY95/DVK75 p.t.. Tablicę główną naleŝy rozbudować o obudowę wnękową z zabezpieczeniem NH-000/80A dla potrzeb Przedszkola. Z rozbudowanej TGB wyprowadzić linię zasilającą 5xLgY35mm 2 /RB63 do tablicy głównej Przedszkola TG. -3-

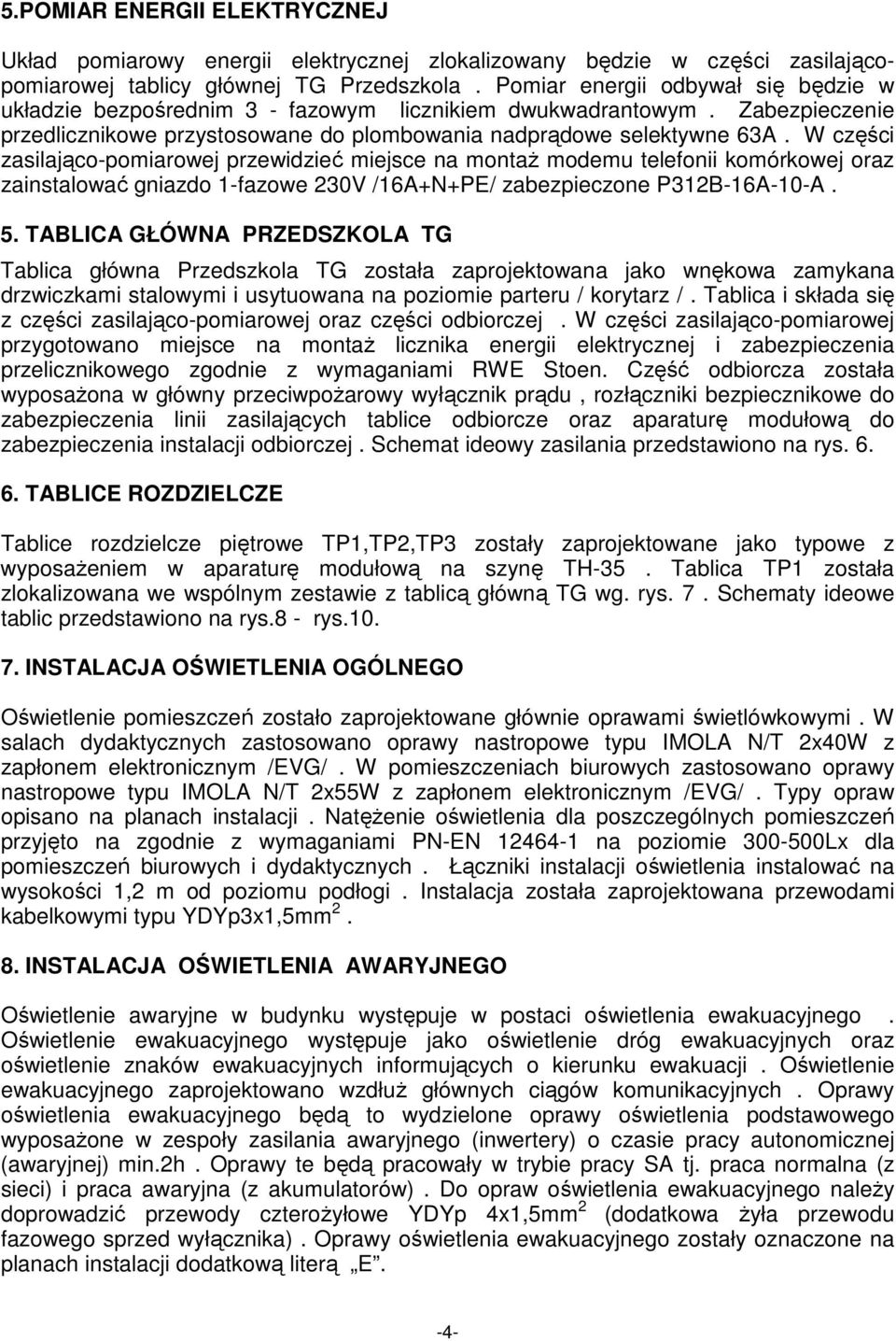

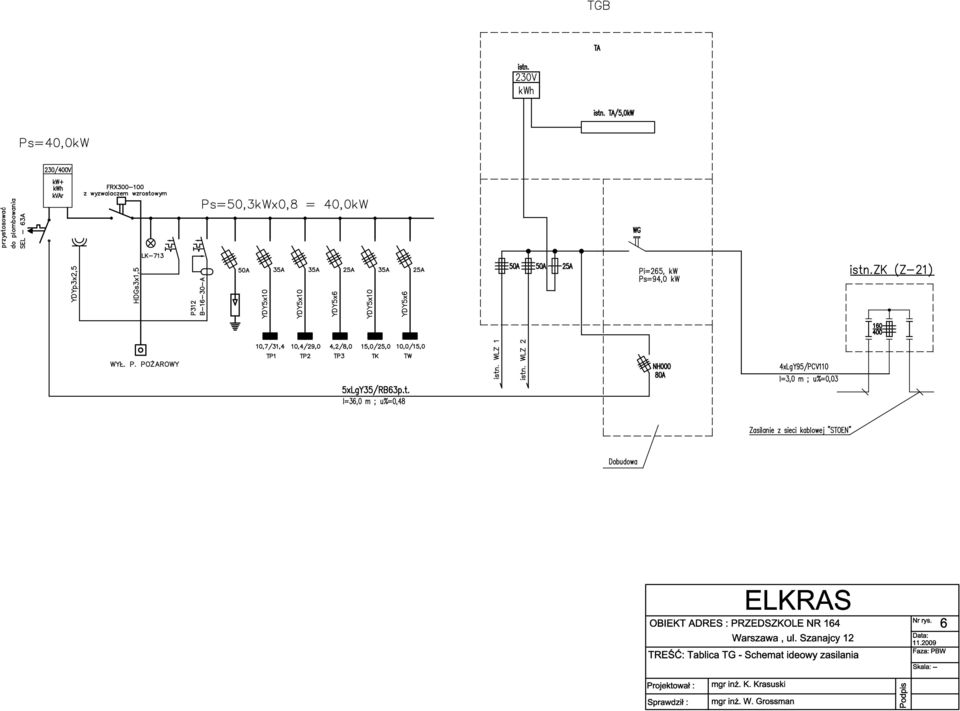

4 5.POMIAR ENERGII ELEKTRYCZNEJ Układ pomiarowy energii elektrycznej zlokalizowany będzie w części zasilającopomiarowej tablicy głównej TG Przedszkola. Pomiar energii odbywał się będzie w układzie bezpośrednim 3 - fazowym licznikiem dwukwadrantowym. Zabezpieczenie przedlicznikowe przystosowane do plombowania nadprądowe selektywne 63A. W części zasilająco-pomiarowej przewidzieć miejsce na montaŝ modemu telefonii komórkowej oraz zainstalować gniazdo 1-fazowe 230V /16A+N+PE/ zabezpieczone P312B-16A-10-A. 5. TABLICA GŁÓWNA PRZEDSZKOLA TG Tablica główna Przedszkola TG została zaprojektowana jako wnękowa zamykana drzwiczkami stalowymi i usytuowana na poziomie parteru / korytarz /. Tablica i składa się z części zasilająco-pomiarowej oraz części odbiorczej. W części zasilająco-pomiarowej przygotowano miejsce na montaŝ licznika energii elektrycznej i zabezpieczenia przelicznikowego zgodnie z wymaganiami RWE Stoen. Część odbiorcza została wyposaŝona w główny przeciwpoŝarowy wyłącznik prądu, rozłączniki bezpiecznikowe do zabezpieczenia linii zasilających tablice odbiorcze oraz aparaturę modułową do zabezpieczenia instalacji odbiorczej. Schemat ideowy zasilania przedstawiono na rys TABLICE ROZDZIELCZE Tablice rozdzielcze piętrowe TP1,TP2,TP3 zostały zaprojektowane jako typowe z wyposaŝeniem w aparaturę modułową na szynę TH-35. Tablica TP1 została zlokalizowana we wspólnym zestawie z tablicą główną TG wg. rys. 7. Schematy ideowe tablic przedstawiono na rys.8 - rys INSTALACJA OŚWIETLENIA OGÓLNEGO Oświetlenie pomieszczeń zostało zaprojektowane głównie oprawami świetlówkowymi. W salach dydaktycznych zastosowano oprawy nastropowe typu IMOLA N/T 2x40W z zapłonem elektronicznym /EVG/. W pomieszczeniach biurowych zastosowano oprawy nastropowe typu IMOLA N/T 2x55W z zapłonem elektronicznym /EVG/. Typy opraw opisano na planach instalacji. NatęŜenie oświetlenia dla poszczególnych pomieszczeń przyjęto na zgodnie z wymaganiami PN-EN na poziomie Lx dla pomieszczeń biurowych i dydaktycznych. Łączniki instalacji oświetlenia instalować na wysokości 1,2 m od poziomu podłogi. Instalacja została zaprojektowana przewodami kabelkowymi typu YDYp3x1,5mm INSTALACJA OŚWIETLENIA AWARYJNEGO Oświetlenie awaryjne w budynku występuje w postaci oświetlenia ewakuacyjnego. Oświetlenie ewakuacyjnego występuje jako oświetlenie dróg ewakuacyjnych oraz oświetlenie znaków ewakuacyjnych informujących o kierunku ewakuacji. Oświetlenie ewakuacyjnego zaprojektowano wzdłuŝ głównych ciągów komunikacyjnych. Oprawy oświetlenia ewakuacyjnego będą to wydzielone oprawy oświetlenia podstawowego wyposaŝone w zespoły zasilania awaryjnego (inwertery) o czasie pracy autonomicznej (awaryjnej) min.2h. Oprawy te będą pracowały w trybie pracy SA tj. praca normalna (z sieci) i praca awaryjna (z akumulatorów). Do opraw oświetlenia ewakuacyjnego naleŝy doprowadzić przewody czteroŝyłowe YDYp 4x1,5mm 2 (dodatkowa Ŝyła przewodu fazowego sprzed wyłącznika). Oprawy oświetlenia ewakuacyjnego zostały oznaczone na planach instalacji dodatkową literą E. -4-

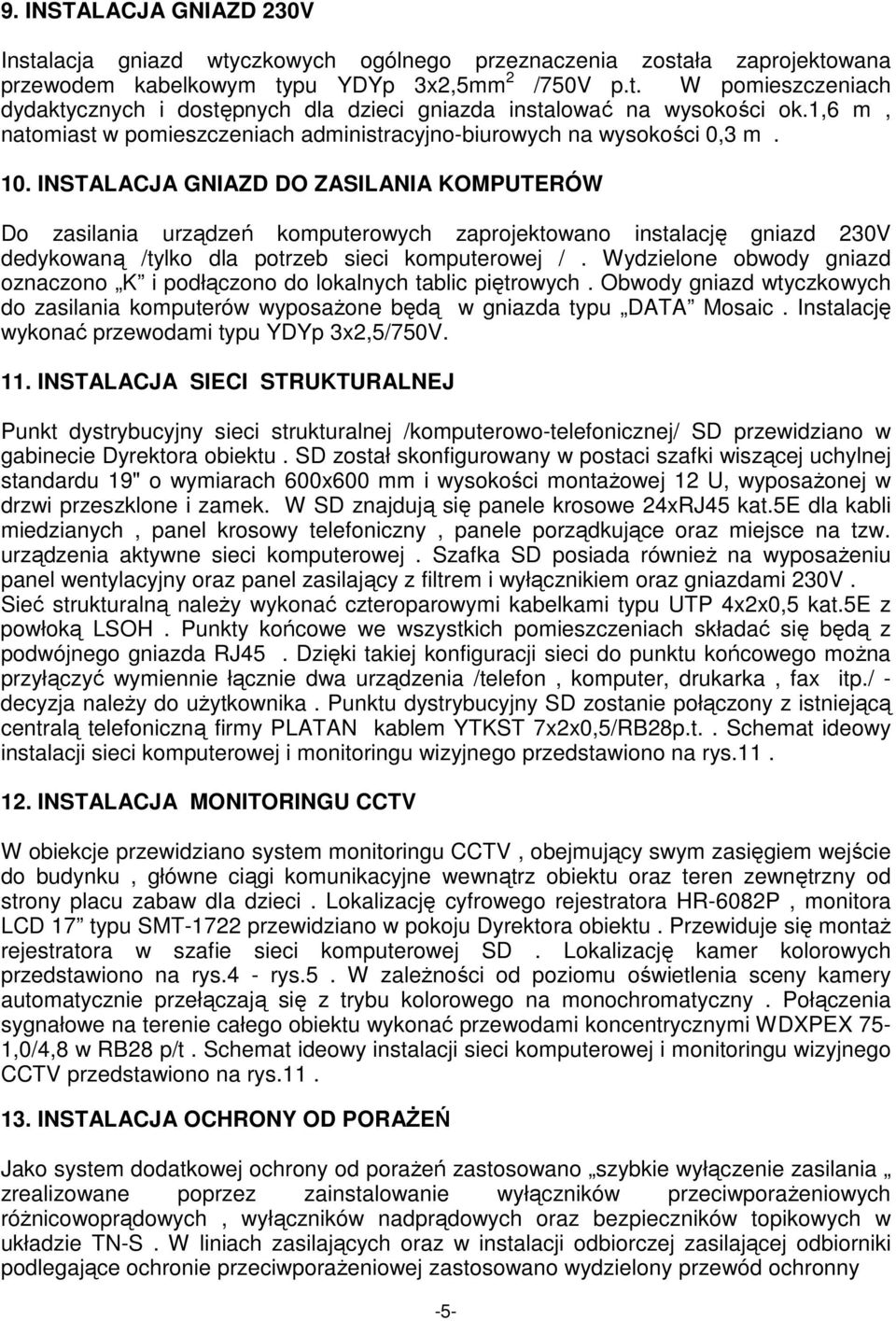

5 9. INSTALACJA GNIAZD 230V Instalacja gniazd wtyczkowych ogólnego przeznaczenia została zaprojektowana przewodem kabelkowym typu YDYp 3x2,5mm 2 /750V p.t. W pomieszczeniach dydaktycznych i dostępnych dla dzieci gniazda instalować na wysokości ok.1,6 m, natomiast w pomieszczeniach administracyjno-biurowych na wysokości 0,3 m. 10. INSTALACJA GNIAZD DO ZASILANIA KOMPUTERÓW Do zasilania urządzeń komputerowych zaprojektowano instalację gniazd 230V dedykowaną /tylko dla potrzeb sieci komputerowej /. Wydzielone obwody gniazd oznaczono K i podłączono do lokalnych tablic piętrowych. Obwody gniazd wtyczkowych do zasilania komputerów wyposaŝone będą w gniazda typu DATA Mosaic. Instalację wykonać przewodami typu YDYp 3x2,5/750V. 11. INSTALACJA SIECI STRUKTURALNEJ Punkt dystrybucyjny sieci strukturalnej /komputerowo-telefonicznej/ SD przewidziano w gabinecie Dyrektora obiektu. SD został skonfigurowany w postaci szafki wiszącej uchylnej standardu 19" o wymiarach 600x600 mm i wysokości montaŝowej 12 U, wyposaŝonej w drzwi przeszklone i zamek. W SD znajdują się panele krosowe 24xRJ45 kat.5e dla kabli miedzianych, panel krosowy telefoniczny, panele porządkujące oraz miejsce na tzw. urządzenia aktywne sieci komputerowej. Szafka SD posiada równieŝ na wyposaŝeniu panel wentylacyjny oraz panel zasilający z filtrem i wyłącznikiem oraz gniazdami 230V. Sieć strukturalną naleŝy wykonać czteroparowymi kabelkami typu UTP 4x2x0,5 kat.5e z powłoką LSOH. Punkty końcowe we wszystkich pomieszczeniach składać się będą z podwójnego gniazda RJ45. Dzięki takiej konfiguracji sieci do punktu końcowego moŝna przyłączyć wymiennie łącznie dwa urządzenia /telefon, komputer, drukarka, fax itp./ - decyzja naleŝy do uŝytkownika. Punktu dystrybucyjny SD zostanie połączony z istniejącą centralą telefoniczną firmy PLATAN kablem YTKST 7x2x0,5/RB28p.t.. Schemat ideowy instalacji sieci komputerowej i monitoringu wizyjnego przedstawiono na rys INSTALACJA MONITORINGU CCTV W obiekcje przewidziano system monitoringu CCTV, obejmujący swym zasięgiem wejście do budynku, główne ciągi komunikacyjne wewnątrz obiektu oraz teren zewnętrzny od strony placu zabaw dla dzieci. Lokalizację cyfrowego rejestratora HR-6082P, monitora LCD 17 typu SMT-1722 przewidziano w pokoju Dyrektora obiektu. Przewiduje się montaŝ rejestratora w szafie sieci komputerowej SD. Lokalizację kamer kolorowych przedstawiono na rys.4 - rys.5. W zaleŝności od poziomu oświetlenia sceny kamery automatycznie przełączają się z trybu kolorowego na monochromatyczny. Połączenia sygnałowe na terenie całego obiektu wykonać przewodami koncentrycznymi WDXPEX 75-1,0/4,8 w RB28 p/t. Schemat ideowy instalacji sieci komputerowej i monitoringu wizyjnego CCTV przedstawiono na rys INSTALACJA OCHRONY OD PORAśEŃ Jako system dodatkowej ochrony od poraŝeń zastosowano szybkie wyłączenie zasilania zrealizowane poprzez zainstalowanie wyłączników przeciwporaŝeniowych róŝnicowoprądowych, wyłączników nadprądowych oraz bezpieczników topikowych w układzie TN-S. W liniach zasilających oraz w instalacji odbiorczej zasilającej odbiorniki podlegające ochronie przeciwporaŝeniowej zastosowano wydzielony przewód ochronny -5-

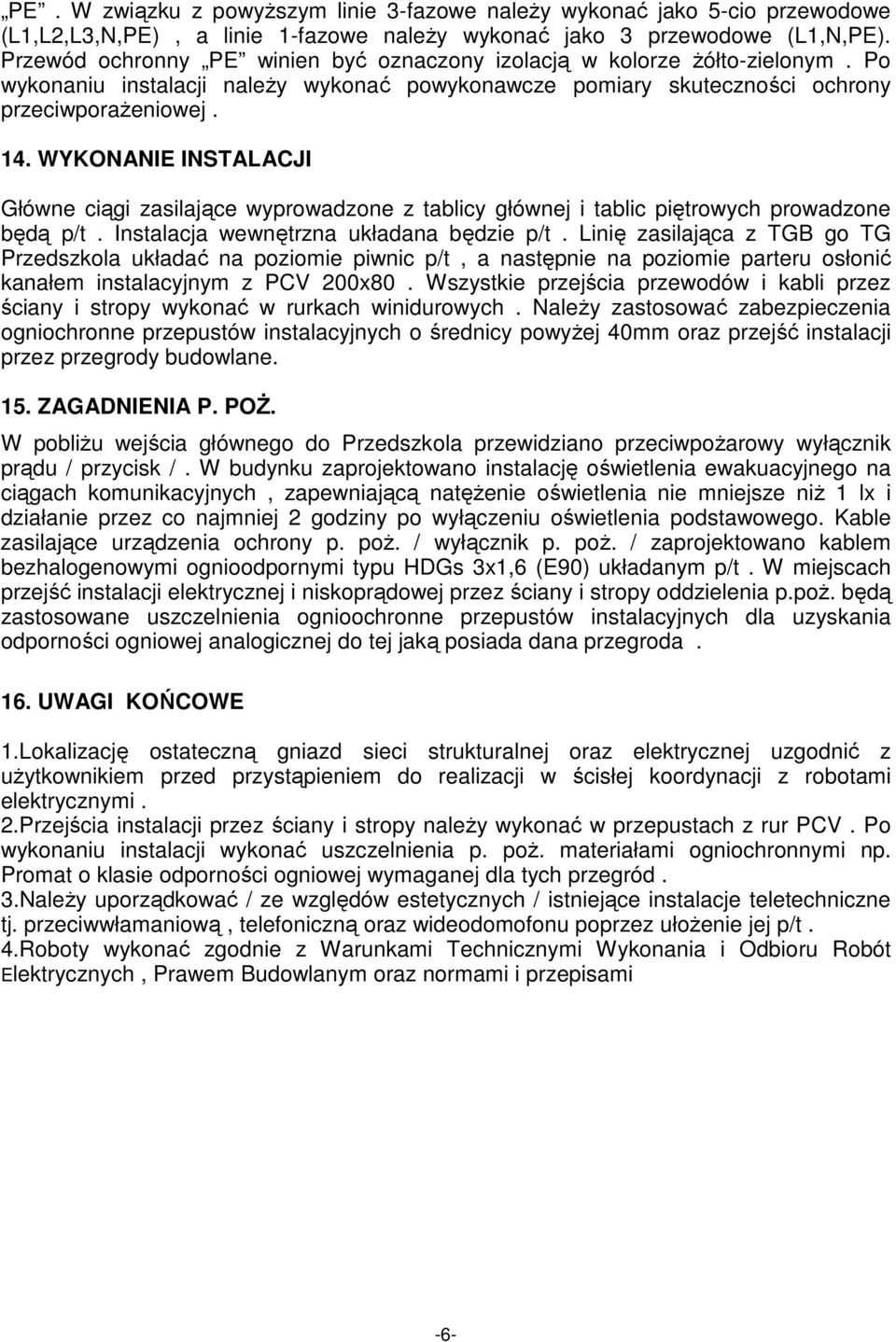

6 PE. W związku z powyŝszym linie 3-fazowe naleŝy wykonać jako 5-cio przewodowe (L1,L2,L3,N,PE), a linie 1-fazowe naleŝy wykonać jako 3 przewodowe (L1,N,PE). Przewód ochronny PE winien być oznaczony izolacją w kolorze Ŝółto-zielonym. Po wykonaniu instalacji naleŝy wykonać powykonawcze pomiary skuteczności ochrony przeciwporaŝeniowej. 14. WYKONANIE INSTALACJI Główne ciągi zasilające wyprowadzone z tablicy głównej i tablic piętrowych prowadzone będą p/t. Instalacja wewnętrzna układana będzie p/t. Linię zasilająca z TGB go TG Przedszkola układać na poziomie piwnic p/t, a następnie na poziomie parteru osłonić kanałem instalacyjnym z PCV 200x80. Wszystkie przejścia przewodów i kabli przez ściany i stropy wykonać w rurkach winidurowych. NaleŜy zastosować zabezpieczenia ogniochronne przepustów instalacyjnych o średnicy powyŝej 40mm oraz przejść instalacji przez przegrody budowlane. 15. ZAGADNIENIA P. POś. W pobliŝu wejścia głównego do Przedszkola przewidziano przeciwpoŝarowy wyłącznik prądu / przycisk /. W budynku zaprojektowano instalację oświetlenia ewakuacyjnego na ciągach komunikacyjnych, zapewniającą natęŝenie oświetlenia nie mniejsze niŝ 1 lx i działanie przez co najmniej 2 godziny po wyłączeniu oświetlenia podstawowego. Kable zasilające urządzenia ochrony p. poŝ. / wyłącznik p. poŝ. / zaprojektowano kablem bezhalogenowymi ognioodpornymi typu HDGs 3x1,6 (E90) układanym p/t. W miejscach przejść instalacji elektrycznej i niskoprądowej przez ściany i stropy oddzielenia p.poŝ. będą zastosowane uszczelnienia ognioochronne przepustów instalacyjnych dla uzyskania odporności ogniowej analogicznej do tej jaką posiada dana przegroda. 16. UWAGI KOŃCOWE 1.Lokalizację ostateczną gniazd sieci strukturalnej oraz elektrycznej uzgodnić z uŝytkownikiem przed przystąpieniem do realizacji w ścisłej koordynacji z robotami elektrycznymi. 2.Przejścia instalacji przez ściany i stropy naleŝy wykonać w przepustach z rur PCV. Po wykonaniu instalacji wykonać uszczelnienia p. poŝ. materiałami ogniochronnymi np. Promat o klasie odporności ogniowej wymaganej dla tych przegród. 3.NaleŜy uporządkować / ze względów estetycznych / istniejące instalacje teletechniczne tj. przeciwwłamaniową, telefoniczną oraz wideodomofonu poprzez ułoŝenie jej p/t. 4.Roboty wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Elektrycznych, Prawem Budowlanym oraz normami i przepisami -6-

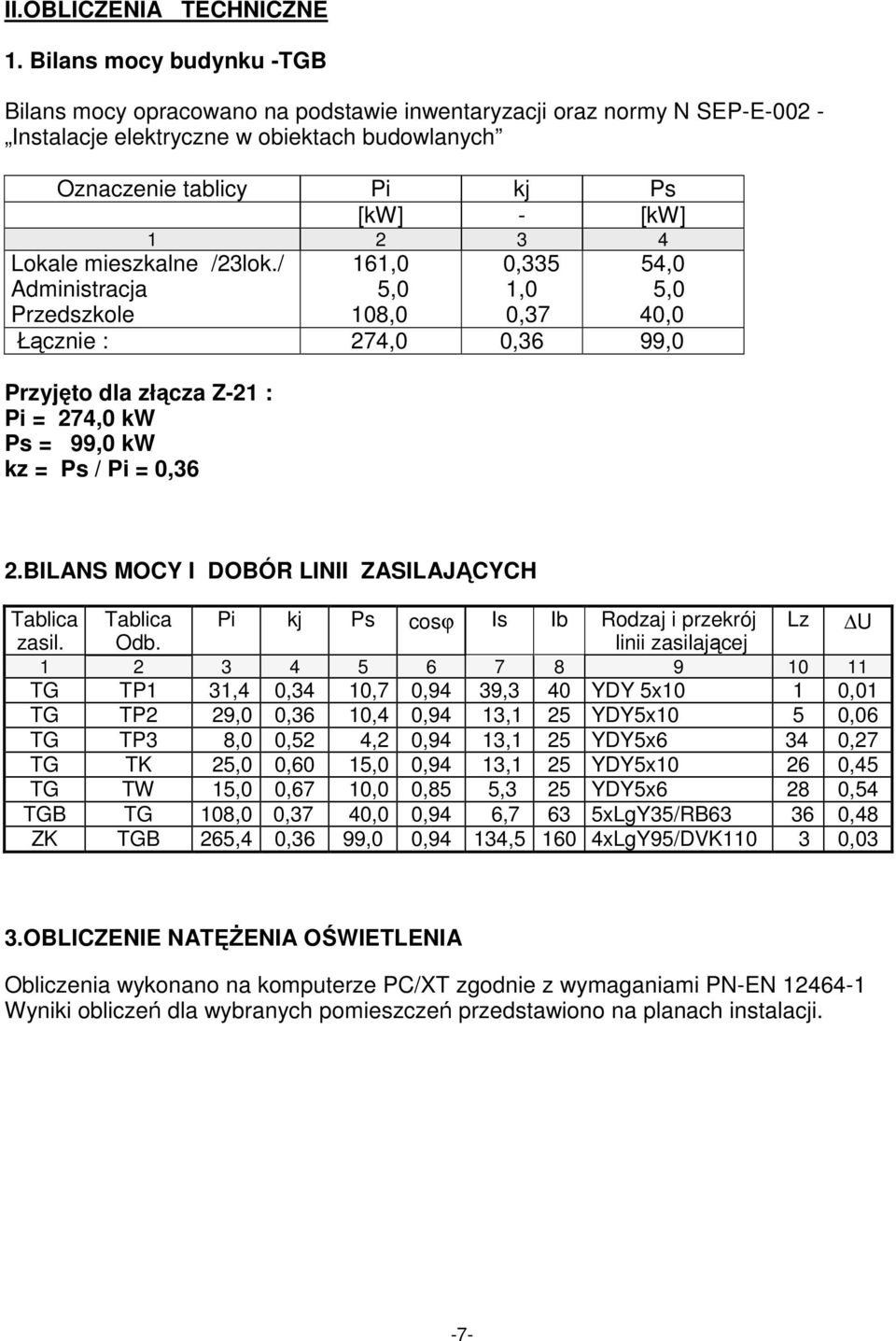

7 II.OBLICZENIA TECHNICZNE 1. Bilans mocy budynku -TGB Bilans mocy opracowano na podstawie inwentaryzacji oraz normy N SEP-E Instalacje elektryczne w obiektach budowlanych Oznaczenie tablicy Pi kj Ps [kw] - [kw] Lokale mieszkalne /23lok./ Administracja Przedszkole 161,0 5,0 108,0 0,335 1,0 0,37 54,0 5,0 40,0 Łącznie : 274,0 0,36 99,0 Przyjęto dla złącza Z-21 : Pi = 274,0 kw Ps = 99,0 kw kz = Ps / Pi = 0,36 2.BILANS MOCY I DOBÓR LINII ZASILAJĄCYCH Tablica Tablica Pi kj Ps cosϕ Is Ib Rodzaj i przekrój Lz U zasil. Odb. linii zasilającej TG TP1 31,4 0,34 10,7 0,94 39,3 40 YDY 5x10 1 0,01 TG TP2 29,0 0,36 10,4 0,94 13,1 25 YDY5x10 5 0,06 TG TP3 8,0 0,52 4,2 0,94 13,1 25 YDY5x6 34 0,27 TG TK 25,0 0,60 15,0 0,94 13,1 25 YDY5x ,45 TG TW 15,0 0,67 10,0 0,85 5,3 25 YDY5x6 28 0,54 TGB TG 108,0 0,37 40,0 0,94 6,7 63 5xLgY35/RB ,48 ZK TGB 265,4 0,36 99,0 0,94 134, xLgY95/DVK ,03 3.OBLICZENIE NATĘśENIA OŚWIETLENIA Obliczenia wykonano na komputerze PC/XT zgodnie z wymaganiami PN-EN Wyniki obliczeń dla wybranych pomieszczeń przedstawiono na planach instalacji. -7-

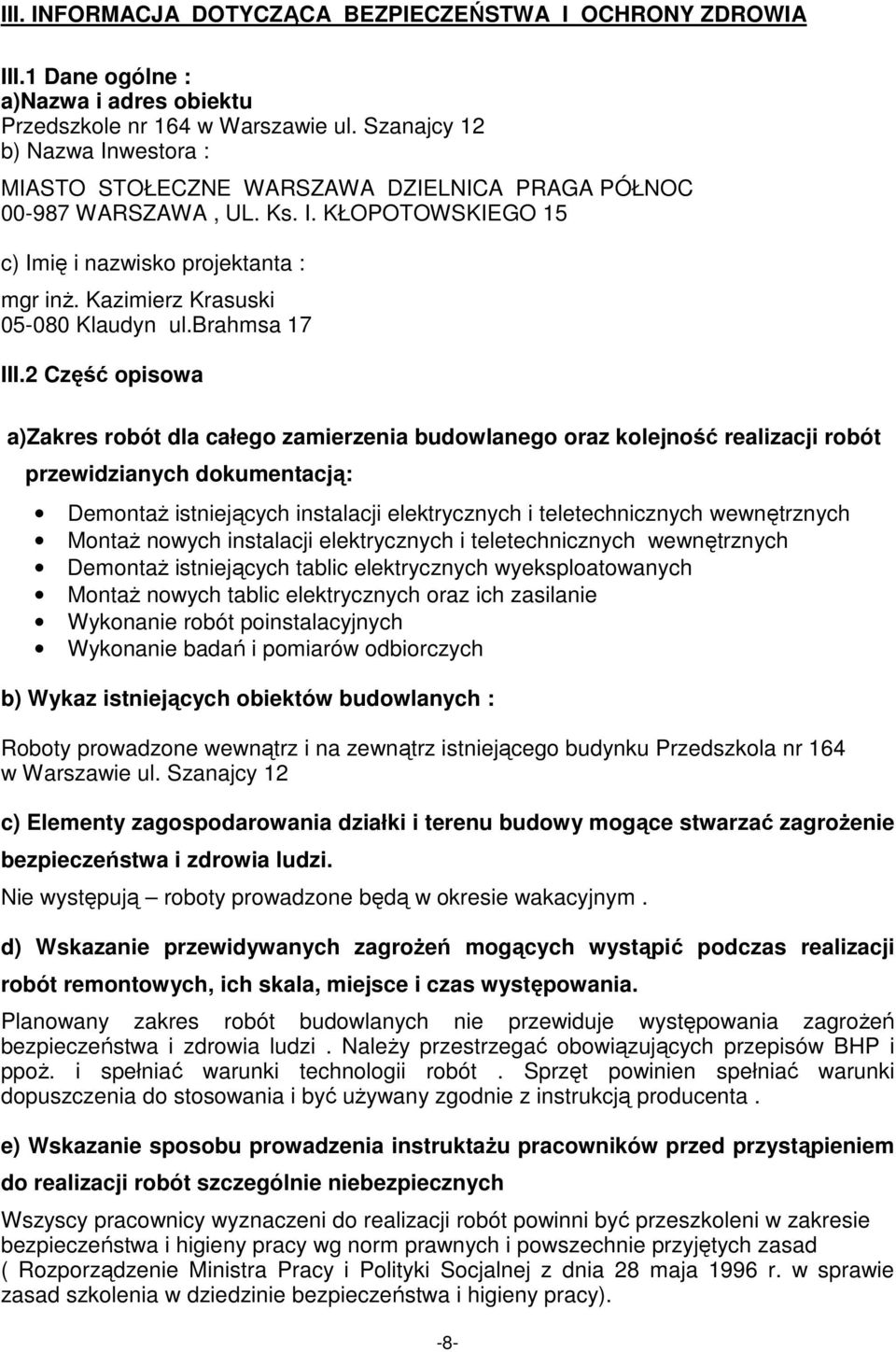

8 III. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA III.1 Dane ogólne : a)nazwa i adres obiektu Przedszkole nr 164 w Warszawie ul. Szanajcy 12 b) Nazwa Inwestora : MIASTO STOŁECZNE WARSZAWA DZIELNICA PRAGA PÓŁNOC WARSZAWA, UL. Ks. I. KŁOPOTOWSKIEGO 15 c) Imię i nazwisko projektanta : mgr inŝ. Kazimierz Krasuski Klaudyn ul.brahmsa 17 III.2 Część opisowa a)zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji robót przewidzianych dokumentacją: DemontaŜ istniejących instalacji elektrycznych i teletechnicznych wewnętrznych MontaŜ nowych instalacji elektrycznych i teletechnicznych wewnętrznych DemontaŜ istniejących tablic elektrycznych wyeksploatowanych MontaŜ nowych tablic elektrycznych oraz ich zasilanie Wykonanie robót poinstalacyjnych Wykonanie badań i pomiarów odbiorczych b) Wykaz istniejących obiektów budowlanych : Roboty prowadzone wewnątrz i na zewnątrz istniejącego budynku Przedszkola nr 164 w Warszawie ul. Szanajcy 12 c) Elementy zagospodarowania działki i terenu budowy mogące stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi. Nie występują roboty prowadzone będą w okresie wakacyjnym. d) Wskazanie przewidywanych zagroŝeń mogących wystąpić podczas realizacji robót remontowych, ich skala, miejsce i czas występowania. Planowany zakres robót budowlanych nie przewiduje występowania zagroŝeń bezpieczeństwa i zdrowia ludzi. NaleŜy przestrzegać obowiązujących przepisów BHP i ppoŝ. i spełniać warunki technologii robót. Sprzęt powinien spełniać warunki dopuszczenia do stosowania i być uŝywany zgodnie z instrukcją producenta. e) Wskazanie sposobu prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Wszyscy pracownicy wyznaczeni do realizacji robót powinni być przeszkoleni w zakresie bezpieczeństwa i higieny pracy wg norm prawnych i powszechnie przyjętych zasad ( Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy). -8-

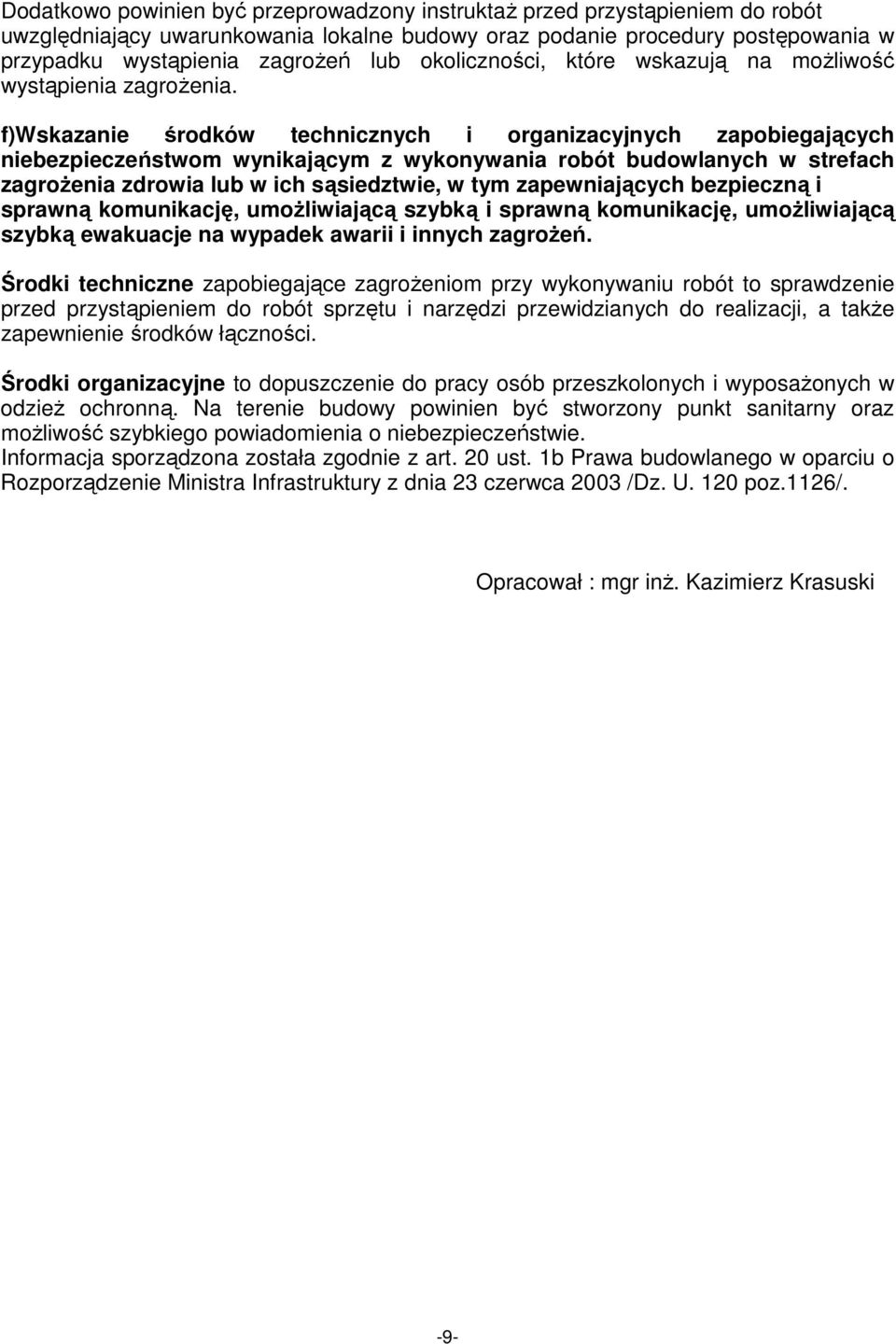

9 Dodatkowo powinien być przeprowadzony instruktaŝ przed przystąpieniem do robót uwzględniający uwarunkowania lokalne budowy oraz podanie procedury postępowania w przypadku wystąpienia zagroŝeń lub okoliczności, które wskazują na moŝliwość wystąpienia zagroŝenia. f)wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach zagroŝenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umoŝliwiającą szybką i sprawną komunikację, umoŝliwiającą szybką ewakuacje na wypadek awarii i innych zagroŝeń. Środki techniczne zapobiegające zagroŝeniom przy wykonywaniu robót to sprawdzenie przed przystąpieniem do robót sprzętu i narzędzi przewidzianych do realizacji, a takŝe zapewnienie środków łączności. Środki organizacyjne to dopuszczenie do pracy osób przeszkolonych i wyposaŝonych w odzieŝ ochronną. Na terenie budowy powinien być stworzony punkt sanitarny oraz moŝliwość szybkiego powiadomienia o niebezpieczeństwie. Informacja sporządzona została zgodnie z art. 20 ust. 1b Prawa budowlanego w oparciu o Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 /Dz. U. 120 poz.1126/. Opracował : mgr inŝ. Kazimierz Krasuski -9-
