1 SPIS ZAWARTOŚCI I. CZĘŚĆ OPISOWA 1. Przedmiot opracowania 2 2. Podstawa opracowania 2 3. Charakterystyka instalacji 2 4. Bilans powietrza wentylacyjnego 3 5. Kanały i elementy uzbrojenia kanałów 4 6. Uwagi 4 II. ZESTAWIENIE URZĄDZEŃ I ELEMENTÓW 5 III. INFORMACJA DOTYCZĄCA BiOZ 6-8 IV. ZAŁĄCZNIKI 1. Oświadczenie projektanta 9 2. Kserokopia uprawnień Kserokopia przynależności do OIIB 11 V. CZĘŚĆ RYSUNKOWA 1. Rzut instalacji wentylacji skala 1: Przekrój A-A skala 1: strona 1 -

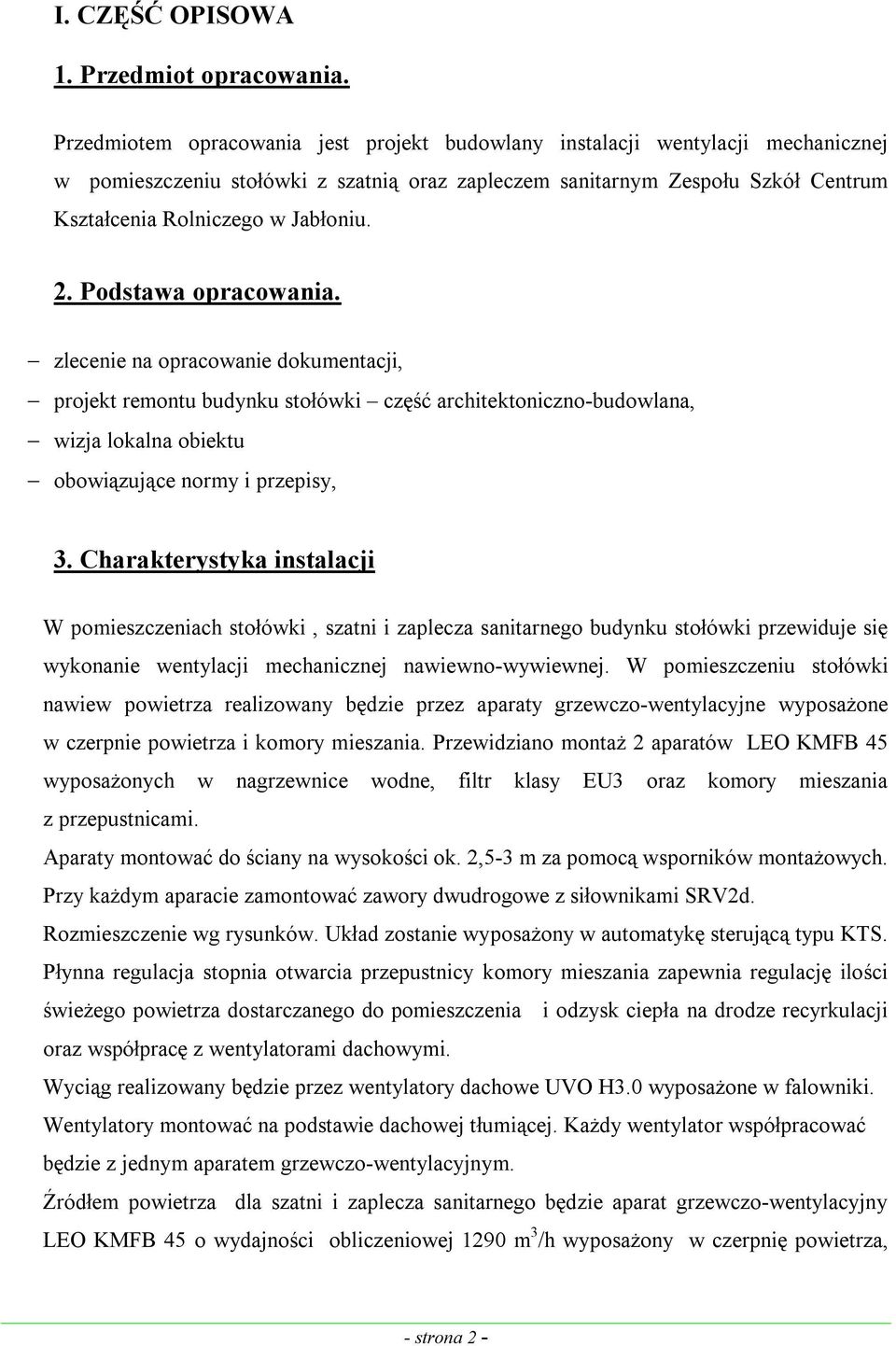

2 I. CZĘŚĆ OPISOWA 1. Przedmiot opracowania. Przedmiotem opracowania jest projekt budowlany instalacji wentylacji mechanicznej w pomieszczeniu stołówki z szatnią oraz zapleczem sanitarnym Zespołu Szkół Centrum Kształcenia Rolniczego w Jabłoniu. 2. Podstawa opracowania. zlecenie na opracowanie dokumentacji, projekt remontu budynku stołówki część architektoniczno-budowlana, wizja lokalna obiektu obowiązujące normy i przepisy, 3. Charakterystyka instalacji W pomieszczeniach stołówki, szatni i zaplecza sanitarnego budynku stołówki przewiduje się wykonanie wentylacji mechanicznej nawiewno-wywiewnej. W pomieszczeniu stołówki nawiew powietrza realizowany będzie przez aparaty grzewczo-wentylacyjne wyposażone w czerpnie powietrza i komory mieszania. Przewidziano montaż 2 aparatów LEO KMFB 45 wyposażonych w nagrzewnice wodne, filtr klasy EU3 oraz komory mieszania z przepustnicami. Aparaty montować do ściany na wysokości ok. 2,5-3 m za pomocą wsporników montażowych. Przy każdym aparacie zamontować zawory dwudrogowe z siłownikami SRV2d. Rozmieszczenie wg rysunków. Układ zostanie wyposażony w automatykę sterującą typu KTS. Płynna regulacja stopnia otwarcia przepustnicy komory mieszania zapewnia regulację ilości świeżego powietrza dostarczanego do pomieszczenia i odzysk ciepła na drodze recyrkulacji oraz współpracę z wentylatorami dachowymi. Wyciąg realizowany będzie przez wentylatory dachowe UVO H3.0 wyposażone w falowniki. Wentylatory montować na podstawie dachowej tłumiącej. Każdy wentylator współpracować będzie z jednym aparatem grzewczo-wentylacyjnym. Źródłem powietrza dla szatni i zaplecza sanitarnego będzie aparat grzewczo-wentylacyjny LEO KMFB 45 o wydajności obliczeniowej 1290 m 3 /h wyposażony w czerpnię powietrza, - strona 2 -

3 filtr klasy EU3, nagrzewnicę wodną oraz komorę mieszającą z przepustnicą powietrza. Nawiew do pomieszczeń zaplecza sanitarnego prze otwory nawiewne w drzwiach. Aparat współpracować będzie z wentylatorem dachowym UVO H1,4, wyposażonym w regulator obrotów za pomocą automatyki KTS. Pozwoli ona na dokładne wyregulowanie ilości świeżego powietrza dostarczanego do pomieszczenia, poprzez regulację stopnia otwarcia przepustnicy oraz regulację pracy wentylatora. Układ sterować będzie pracą zaworu dwudrogowego przez termostat pomieszczeniowy. Wyciąg zużytego powietrza z pomieszczeń WC i zaplecza sanitarnego odbywać się będzie poprzez anemostaty wywiewne wyposażone w przepustnice powietrza i podłączone do wspólnego wentylatora dachowego. Praca wentylatora dachowego uruchamiana będzie czujnikiem ruchu z każdego węzła sanitarnego. 4. Bilans powietrza wentylacyjnego Wentylacja ma za zadanie doprowadzenie świeżego powietrza do pomieszczeń. Obliczenia wykonano przy założeniu : Pomieszczenie stołówki Ilość osób 120, Strumień powietrza wentylacyjnego na osobę 30 m 3 /h Ilość powietrza wentylacyjnego Vn = 3600 m 3 /h Obliczenie ilości ciepła do podgrzania powietrza do temperatury 20 o C Q went. = 0,34*3600*42/1000 = 51,4 kw Nawiew do pomieszczenia będzie realizowany za pomocą aparatów grzewczowentylacyjnych z czerpniami powietrza a wyciąg przez wentylatory dachowe firmy Flowair. Pomieszczenia zaplecza sanitarnego zgodnie z zainstalowanymi urządzeniami sanitarnymi: Miska ustępowa : Pisuar : Umywalka: Vw = 50 m3/ h Vw = 30 m3/ h Vw = 20 m3/ h Całkowita ilość powietrza nawiewanego Vn = 470 m 3 /h. Pomieszczenia szatni - kubatura pomieszczenia 48,7 x4,2 = 204 m 3 - krotność wymiany powietrza 4 wym./h - strona 3 -

4 Całkowita ilość powietrza nawiewanego Vn = 816 m 3 /h Dla zespołu szatniowo-sanitarnego przyjęto 1290 m 3 /h. Obliczenie ilości ciepła do podgrzania powietrza do temperatury 20 o C Q went. = 0,34*1290*42/1000 = 18,4 kw Nawiew do pomieszczenia szatni i zaplecza sanitarnego odbywać się będzie za pomocą aparatu grzewczo-wentylacyjnego z czerpnią powietrza: do szatni bezpośrednio a do wc przez kratki nawiewne w drzwiach. Wywiew realizowany będzie przez wentylatory dachowe. Zakończeniem przewodów wywiewnych będą anemostaty wyposażone w elementy obrotowe do regulacji natężenia przepływu powietrza oraz przepustnice powietrza. 5. Kanały i elementy uzbrojenia kanałów Kanały wentylacyjne wykonać z przewodów o przekroju prostokątnym z blachy ocynkowanej łączonych. Elementami nawiewnymi są aparaty grzewczo-wentylacyjne, a wywiewnymi anemostaty wywiewne i wentylatory dachowe Elementami sterującymi przepływem powietrza świeżego do pomieszczeń będą przepustnice przy anemostatach. 6. Uwagi prowadzenie kanałów pod stropami pomieszczeń kanały wywiewne zaizolować kanały wentylacyjne montować na podporach wg BN-67/ i podwieszeniach wg BN , złady wentylacyjne wyregulować hydraulicznie po całkowitym zmontowaniu i uruchomieniu instalacji, przy pomocy przepustnic wchodzących w skład wywiewników oraz przepustnic na kanałach, przy wykonywaniu instalacji wentylacji należy zwrócić szczególną uwagę na właściwe połączenie kołnierzy poszczególnych elementów wentylacji, co związane jest z wymogiem odpowiedniej szczelności zmontowanej instalacji. Zasilanie nagrzewnic aparatów wykonać poprzez włączenie do istniejącej instalacji Na przewodach zasilających zamontować zawory regulacyjne ręczne Przewody instalacji grzewczej wykonać z rur stalowych ze szwem, łączonych przez spawanie i zaizolować pianką poliuretanową w osłonie PCV - strona 4 -

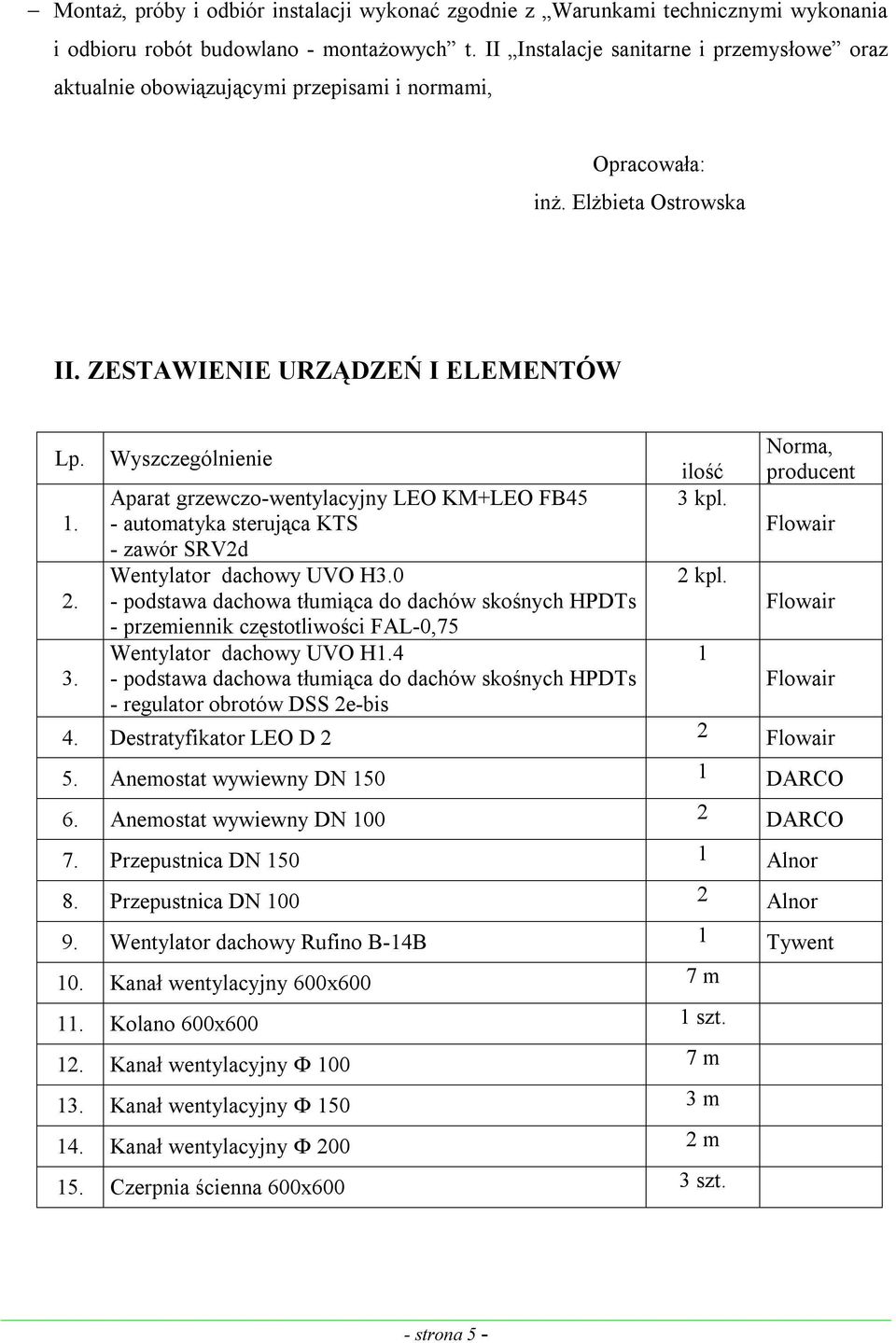

5 Montaż, próby i odbiór instalacji wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych t. II Instalacje sanitarne i przemysłowe oraz aktualnie obowiązującymi przepisami i normami, Opracowała: inż. Elżbieta Ostrowska II. ZESTAWIENIE URZĄDZEŃ I ELEMENTÓW Lp Wyszczególnienie Aparat grzewczo-wentylacyjny LEO KM+LEO FB45 - automatyka sterująca KTS - zawór SRV2d Wentylator dachowy UVO H3.0 - podstawa dachowa tłumiąca do dachów skośnych HPDTs - przemiennik częstotliwości FAL-0,75 Wentylator dachowy UVO H1.4 - podstawa dachowa tłumiąca do dachów skośnych HPDTs - regulator obrotów DSS 2e-bis ilość 3 kpl. 2 kpl. 1 Norma, producent Flowair Flowair Flowair 4. Destratyfikator LEO D 2 2 Flowair 5. Anemostat wywiewny DN DARCO 6. Anemostat wywiewny DN DARCO 7. Przepustnica DN Alnor 8. Przepustnica DN Alnor 9. Wentylator dachowy Rufino B-14B 1 Tywent 10. Kanał wentylacyjny 600x600 7 m 11. Kolano 600x600 1 szt. 12. Kanał wentylacyjny Ф m 13. Kanał wentylacyjny Ф m 14. Kanał wentylacyjny Ф m 15. Czerpnia ścienna 600x600 3 szt. - strona 5 -

6 II. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA OBIEKT: BUDYNEK STOŁÓWKI ADRES: Ul. Augusta Zamoyskiego Jabłoń dz. nr 2031/4 INWESTOR: Zespół Szkół Centrum Kształcenia Rolniczego Ul. Augusta Zamoyskiego Jabłoń OPRACOWAŁA: inż. ELŻBIETA OSTROWSKA luty 2012 r - strona 6 -

7 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA sporządzona na podstawie Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. 1. ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW Montaż instalacji wentylacji Wykonanie izolacji rurociągów 2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Działka zabudowana. 3. ELEMENTY ZAGOSPODAROWANIA TERENU STWARZAJĄCE ZAGROŻENIE Na terenie inwestycji nie występują elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa ludzi i zdrowia. 4. PRZEWIDYWANE ZAGROŻENIA PODCZAS REALIZACJI ROBÓT BUDOWLANYCH Podczas realizacji inwestycji przewidywanym zagrożeniem jest możliwość upadku z wysokości podczas montażu przewodów wentylacyjnych, aparatów i wentylatorów dachowych 5. WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH ZAPOBIEGAJĄCYM NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH Wykonawca zobowiązany jest do pełnienia nadzoru nad przestrzeganiem na placu budowy przepisów bezpieczeństwa i higieny pracy oraz egzekwowania od pracowników przestrzegania przepisów prawa budowlanego i innych rozporządzeń w tym zakresie. Wykonawca obowiązany jest do wykonania zagospodarowanie placu budowy przed rozpoczęciem robót budowlanych, obejmującego w szczególności: - oznakowanie miejsc niebezpiecznych tablicami ostrzegawczymi, - zapewnienie wydzielonych składowisk materiałów budowlanych i terenów produkcji pomocniczej budowy, - właściwe wykonanie przewodów elektrycznych do zasilenia urządzeń na placu budowy. - maszyny i urządzenia dopuszczone do eksploatacji na budowie powinny posiadać dokumenty uprawniające do ich eksploatacji - operatorzy maszyn budowlanych powinni posiadać odpowiednie uprawnienia do obsługi, - przy prowadzeniu montażu narzędzia pomocnicze powinny być atestowane, - strona 7 -

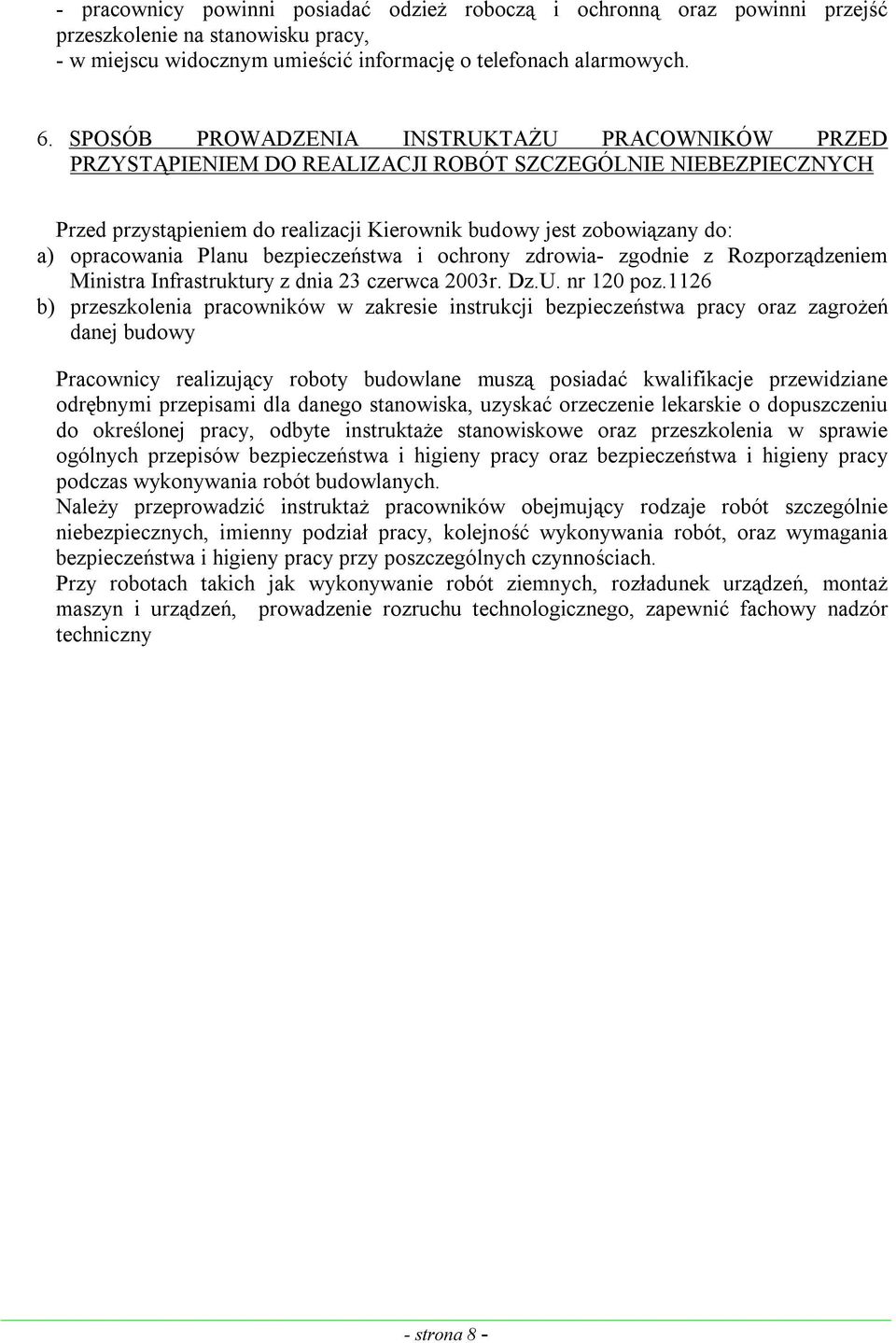

8 - pracownicy powinni posiadać odzież roboczą i ochronną oraz powinni przejść przeszkolenie na stanowisku pracy, - w miejscu widocznym umieścić informację o telefonach alarmowych. 6. SPOSÓB PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH Przed przystąpieniem do realizacji Kierownik budowy jest zobowiązany do: a) opracowania Planu bezpieczeństwa i ochrony zdrowia- zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003r. Dz.U. nr 120 poz.1126 b) przeszkolenia pracowników w zakresie instrukcji bezpieczeństwa pracy oraz zagrożeń danej budowy Pracownicy realizujący roboty budowlane muszą posiadać kwalifikacje przewidziane odrębnymi przepisami dla danego stanowiska, uzyskać orzeczenie lekarskie o dopuszczeniu do określonej pracy, odbyte instruktaże stanowiskowe oraz przeszkolenia w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy oraz bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Należy przeprowadzić instruktaż pracowników obejmujący rodzaje robót szczególnie niebezpiecznych, imienny podział pracy, kolejność wykonywania robót, oraz wymagania bezpieczeństwa i higieny pracy przy poszczególnych czynnościach. Przy robotach takich jak wykonywanie robót ziemnych, rozładunek urządzeń, montaż maszyn i urządzeń, prowadzenie rozruchu technologicznego, zapewnić fachowy nadzór techniczny - strona 8 -

9 Oświadczenie Zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (Dz.U. Nr 243 z 2010 r., poz z późniejszymi zmianami) oświadczam, że projekt budowlany- instalacji wentylacji w pomieszczeniach: stołówki, szatni i zaplecza sanitarnego budynku stołówki położonego przy ul. Augusta Zamoyskiego w Jabłoniu na działce o numerze geodezyjnym 2031/4 dla Inwestora: Zespół Szkół Centrum Kształcenia Rolniczego im. Augusta Zamoyskiego Ul. Augusta Zamoyskiego Jabłoń, został wykonany zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Projektant... (pieczątka i podpis) - strona 9 -

10 - strona 10 -

11 - strona 11 -
