1 PROJEKT WYKONAWCZY PRZEBUDOWY SANITARIATÓW W BUDYNKU GŁÓWNYM W MŁODZIEŻOWYM OŚRODKU SOCJOTERAPII W ŁĘKAWIE CZĘŚĆ III INSTALACJA WENTYLACJI MECHANICZNEJ NAZWA OBIEKTU: MŁODZIEŻOWY OŚRODEK SOCJOTERAPII W ŁĘKAWIE LOKALIZACJA: Bełchatów, Łękawa 9 dz. nr ewid.: 829 jednostka ewid.: Bełchatów-Gmina, obręb : 21 Łękawa INWESTOR: JEDNOSTKA PROJEKTOWANIA: POWIAT BEŁCHATOWSKI reprezentowany przez Zarząd Powiatu Bełchatów, ul. Pabianicka 17/19 SIMA s.c Pabianice, ul. Marsz. J. Piłsudskiego 34 Branża Stanowisko Imię i Nazwisko, Nr uprawnień, specjalność Data Podpis mgr. inż. Łukasz Grzymski upr. nr LOD/0679/POOS/07 w specjalności instalacyjnej w zakresie Wentylacja Projektant sieci, instalacji i urządzeń cieplnych, wentylacyjnych, gazowych, maj 2014 wodociągowych i kanalizacyjnych ZAWARTOŚĆ : WG STR.1 Pabianice, maj 2014 r.

2 ZESPÓŁ PROJEKTOWY PROJEKTOWAŁ: mgr inż. Łukasz Grzymski upr. nr LOD/0679/POOS/07 OPRACOWAŁ: mgr inż. Paweł Czyżyk PROJEKT WYKONAWCZY INSTALACJI WENTYLACJ MECHANICZNEJ Z REKUPERACJĄ Przebudowa sanitariatów w budynku głównym w młodzieżowym ośrodku socjoterapii w Łękawie. 1. PODSTAWA OPRACOWANIA Projekt konstrukcyjno-architektoniczny Uzgodnienia z Inwestorem Aktualne normy i przepisy 2. ZAKRES OPRACOWANIA Opracowanie niniejsze obejmuje rozwiązanie projektowe instalacji wentylacji w budynku głównym w młodzieżowym ośrodku socjoterapii w Łękawie. Zakres opracowania obejmuje: dokumentację instalacji wentylacji, dobór urządzeń wentylacyjnych, wytyczne sterowania i automatyki, wytyczne branżowe. Zakres projektu obejmuje całość głównych obiegów wyżej wymienionych instalacji budynku niezbędnych do jego prawidłowego funkcjonowania sytemu. UWAGA: Podane urządzenia są przykładowymi, można stosować dowolne o nie gorszych parametrach technicznych. 3. OPIS INSTALACJI WENTYLACJI Budynek główny, w którym znajduje się zespół pomieszczeń sanitarnych, objętych przebudową jest budynkiem wolnostojącym ( dawny dwór ziemiański ), wysokości 3 kondygnacji ( w tym podziemna część budynku ). Poddasze nie zawiera pomieszczeń przeznaczonych na pobyt ludzi. Projektowany układ wentylacji obejmuje następujące pomieszczenia: nr 1 Umywalnia; nr 1A Pom. Porządkowe; nr 2 Przebieralnia; nr 3 Natryski; nr 3A Natryski; nr 4 WC; nr 5 Łazienka Wychowawców; nr 4A Przedsionek WC; nr 6 Korytarz. Dla pomieszczenia nr 5 Łazienka projektuje się niezależny wyciąg realizowany przy pomocy wentylatora łazienkowego np. firmy Venture Industries typu Silent 100 CHZ (możliwe zastosowanie innego urządzenia o tych samych lub lepszych parametrach). 1

3 Wentylację nawiewno-wyciągową zaprojektowano w oparciu o centrale nawiewną - wywiewną N1/W1 z N2/W2 odzyskiem ciepła. Centrale wentylacyjne np. firmy Ekozefir typu RO-350-SPE-1R (możliwe zastosowanie innego urządzenia o tych samych lub lepszych parametrach) o nominalnej wydajność powietrza 350 m 3 /h pracująca na powietrzu świeżym z odzyskiem ciepła na wymienniku. Praca instalacji ciągła w czasie korzystania z pomieszczeń. Centrala wyposażona dodatkowo nagrzewnicę elektryczną np. firmy Termex typu ENO-160-1,6-1-C ze sterownikiem np. Pulser (możliwe zastosowanie innego urządzenia o tych samych lub lepszych parametrach), aby dogrzewać powietrze do temp. 20⁰C w łazienkach dogrzewanie do temp. 24⁰C zapewniają istniejące grzejniki. Powietrze świeże pobierane przez czerpnie ścienną po oczyszczeniu doprowadzane przez centralę będzie do wentylowanych pomieszczeń. Kanał czerpny izolowany termicznie. Kanały rozprowadzające powietrze zamontowane będą nad sufitem bezpośrednio możliwe najwyżej. Do wentylowanych pomieszczeń powietrze doprowadzane jest kratkami wentylacyjnymi wyposażonymi w przepustnice regulacyjne. Typ i kolor nawiewników należy uzgodnić z inwestorem w trakcie montażu instalacji. Powietrze zużyte usuwane będzie kratkami wentylacyjnymi z przepustnicami regulacyjnymi. Powietrze zużyte usuwane przy pomocy centrali wentylacyjnej i prowadzone do wyrzutni dachowej wg. rys. W-1. Montaż centrali i zasilanie wykonać zgodnie z instrukcją producenta. Po wykonaniu instalacji nawiewnej i wyciągowej należy przeprowadzić regulację hydrauliczną układu przy pomocy przepustnic na kanałach i kratkach oraz zaworami wentylacyjnymi. Po wykonaniu regulacji i stwierdzeniu prawidłowego rozdziału powietrza, przepustnice należy zablokować w sposób trwały, uniemożliwiający rozregulowanie układu. Przewody instalacji wentylacyjnej oraz inne elementy projektuje się z materiałów niepalnych. Pozostałe szczegóły ujęto w części rysunkowej opracowania. Zaprojektowana instalacja nie stwarza zagrożenia pożarowego. 4. OBLICZENIA ILOŚCI POWIETRZA 4.1. WENTYLACJA BUDYNKU MIESZKALNEGO Ilość powietrza wentylacyjnego określono na podstawie ilości osób w pomieszczeniu lub zalecanej krotności wymian dla danego typu pomieszczenia do wentylacji przyjęto większą wartość z wyliczeń ( patrz tabela nr 1): - pomieszczenia biurowe - ilość osób i przyjęto 30m 3 /h * osobę, Obliczeniowa ilość powietrza wentylacyjnego: Tabela nr1 Nr Pomieszczenie Pow. Wys. Kubatura Ilość powietrza Krotność Układy wentylacyjne Nawiew Wywiew Nawiew Wywiew - - [m 2 ] [m] [m 3 ] [m 3 /h] [m 3 /h] [1/h] [1/h] - 1 Umywalnia 33,45 2,20 73, ,6 2,0 N1/W1 1A Pom. Porządkowe 2,80 2,20 6, ,9 N1 2 Przebieralnia 14,71 2,30 33, ,2 N2 3 Natryski 11,75 2,20 25, ,0 W2 3A Natryski 11,20 2,30 25, ,0 W2 3B WC 3,00 2,30 6, ,2 W2 2

4 5 Łazienka dla wychowawców 3,98 2,50 9, ,0 W3 4 WC 13,25 2,40 31, ,7 W1 4A Przedsionek WC 6,90 2,40 16, ,9 N1 6 Korytarz 16,60 2,50 41, ,2 N MONTAŻ INSTALACJI ORAZ PRÓBY I ODBIORY Instalację należy wykonać zgodnie z "Warunkami Technicznymi Wykonania i Odbioru Instalacji Wentylacyjnych zeszyt 5", obowiązującymi przepisami, normami przedmiotowymi. Montaż i rozruch urządzeń należy wykonać zgodnie z instrukcją producenta, przez wykwalifikowane osoby. Ponadto wszystkie prace muszą być prowadzone i zakończone przy zachowaniu należytej staranności oraz zgodnie ze sztuką budowlaną. Zestawienie norm z zakresu wentylacji i klimatyzacji PN-EN 779+AC:1998 Przeciwpyłowe filtry powietrza do wentylacji ogólnej. Wymagania, badania, oznaczenia. PN-EN 1505:2001 Wentylacja budynków. Przewody puste i kształtki wentylacyjne z blachy o przekroju prostokątnym. Wymiary. PN-EN 12220:2001 Wentylacja budynków. Sieć przewodów. Wymiary kołnierzy o przekroju kołowym do wentylacji ogólnej. PN-EN 12236:2003 Wentylacja budynków. Podwieszenia i podpory przewodów wentylacyjnych. Wymagania wytrzymałościowe. PN-EN 12599:2002(U) PN-EN 13180:2002(U) PN-ISO 5221:1994 PN-76/B PN-78/B PN-83/B PN-83/B /Az3:2000 PN-73/B PN-B-76001:1996 PN-B-76002: WYTYCZNE DLA BRANŻ Wentylacja budynków. Procedury badań i metody pomiarowe dotyczące odbioru wykonanych instalacji wentylacji i klimatyzacji. Wentylacja w budynkach. Sieć przewodów. Wymiary i wymagania mechaniczne dotyczące przewodów elastycznych. Rozprowadzanie i rozdział powietrza. Metody pomiaru przepływu strumienia powietrza w przewodzie. Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza zewnętrznego. Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach przeznaczonych do stałego przebywania ludzi. Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania. Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania (Zmiana Az3). Wentylacja mechaniczna w budownictwie. Wymagania. Wentylacja. Przewody wentylacyjne. Szczelność. Wymagania i badania. Wentylacja. Połączenia urządzeń, przewodów i kształtek wentylacyjnych blaszanych Architektoniczno - konstrukcyjna Wykonanie otworów montażowych w ścianach i stropach umożliwiających przeprowadzenie instalacji wentylacji mechanicznej 5.2. Elektryczna zasilenie centrali wentylacyjnej. 3

5 zasilenie wentylatora łazienkowego. 6. UWAGI KOŃCOWE 6.1. Przewody instalacji wentylacyjnej oraz inne elementy projektuje się z materiałów niepalnych. Zaprojektowana instalacja nie stwarza zagrożenia pożarowego Wszystkie zastosowane urządzenia i materiały muszą posiadać dopuszczenia do stosowania w budownictwie i niezbędne certyfikaty Dla podwieszenia kanałów należy stosować elementy z przekładkami amortyzującymi - np. WEMEFA, HILTI (lub inne o podobnym standardzie wykonania) Przed przystąpieniem do montażu przewodów wentylacyjnych należy wykonać trasowanie instalacji i sprawdzić możliwość wykonania przebić w przegrodach Układanie wentylacji należy koordynować z pozostałymi pracami branżowymi Podczas prac montażowych należy przestrzegać obowiązujących przepisów BHP. 7. ZAŁĄCZNIKI 7.1. Parametry techniczne centrali wentylacyjnej określająca projektowane parametry urządzenia, 7.2. Parametry techniczne wentylatora łazienkowego, 7.3. Parametry techniczne kratki nawiewnej, wywiewnej, 4

6 7.4. Parametry techniczne nagrzewnicy elektrycznej wraz ze sterownikiem. 5

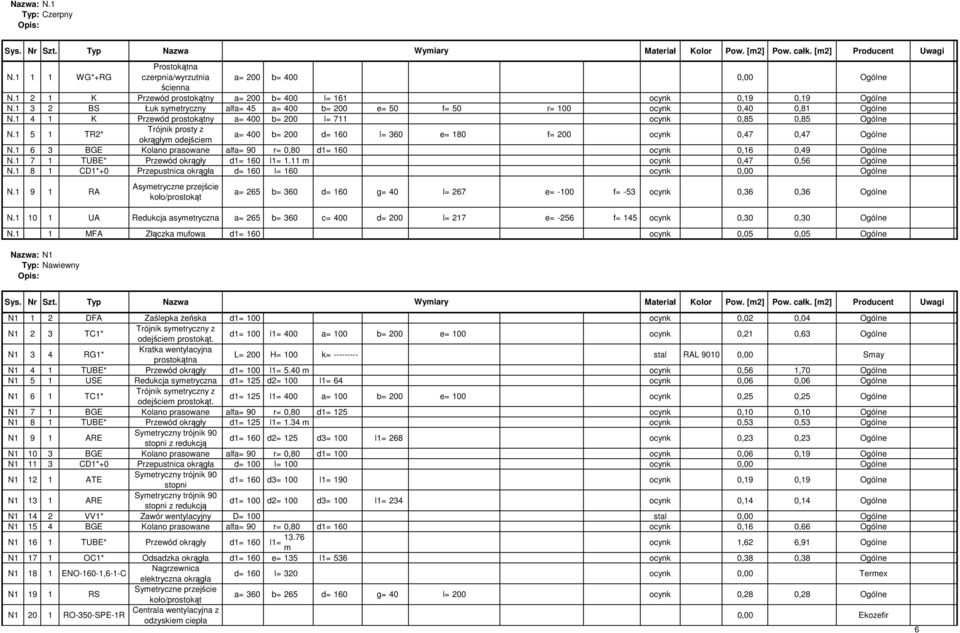

7 Nazwa: N.1 Typ: Czerpny Sys. Nr Szt. Typ Nazwa Wymiary N WG*+RG Prostokątna czerpnia/wyrzutnia a= 200 b= 400 0,00 Ogólne ścienna N K Przewód prostokątny a= 200 b= 400 l= 161 ocynk 0,19 0,19 Ogólne N BS Łuk symetryczny alfa= 45 a= 400 b= 200 e= 50 f= 50 r= 100 ocynk 0,40 0,81 Ogólne N K Przewód prostokątny a= 400 b= 200 l= 711 ocynk 0,85 0,85 Ogólne N TR2* Trójnik prosty z okrągłym odejściem a= 400 b= 200 d= 160 l= 360 e= 180 f= 200 ocynk 0,47 0,47 Ogólne N BGE Kolano prasowane alfa= 90 r= 0,80 d1= 160 ocynk 0,16 0,49 Ogólne N TUBE* Przewód okrągły d1= 160 l1= 1.11 m ocynk 0,47 0,56 Ogólne N CD1*+0 Przepustnica okrągła d= 160 l= 160 ocynk 0,00 Ogólne N RA Asymetryczne przejście a= 265 b= 360 d= 160 g= 40 l= 267 e= -100 f= -53 ocynk 0,36 0,36 Ogólne N UA Redukcja asymetryczna a= 265 b= 360 c= 400 d= 200 l= 217 e= -256 f= 145 ocynk 0,30 0,30 Ogólne N.1 1 MFA Złączka mufowa d1= 160 ocynk 0,05 0,05 Ogólne Nazwa: N1 Typ: Nawiewny Sys. Nr Szt. Typ Nazwa Wymiary N1 1 2 DFA Zaślepka żeńska d1= 100 ocynk 0,02 0,04 Ogólne N1 2 3 TC1* d1= 100 l1= 400 a= 100 b= 200 e= 100 ocynk 0,21 0,63 Ogólne N1 3 4 RG1* Kratka wentylacyjna prostokątna L= 200 H= 100 k= stal RAL ,00 Smay N1 4 1 TUBE* Przewód okrągły d1= 100 l1= 5.40 m ocynk 0,56 1,70 Ogólne N1 5 1 USE Redukcja symetryczna d1= 125 d2= 100 l1= 64 ocynk 0,06 0,06 Ogólne N1 6 1 TC1* d1= 125 l1= 400 a= 100 b= 200 e= 100 ocynk 0,25 0,25 Ogólne N1 7 1 BGE Kolano prasowane alfa= 90 r= 0,80 d1= 125 ocynk 0,10 0,10 Ogólne N1 8 1 TUBE* Przewód okrągły d1= 125 l1= 1.34 m ocynk 0,53 0,53 Ogólne N1 9 1 ARE Symetryczny trójnik 90 d1= 160 stopni z redukcją d2= 125 d3= 100 l1= 268 ocynk 0,23 0,23 Ogólne N BGE Kolano prasowane alfa= 90 r= 0,80 d1= 100 ocynk 0,06 0,19 Ogólne N CD1*+0 Przepustnica okrągła d= 100 l= 100 ocynk 0,00 Ogólne N ATE Symetryczny trójnik 90 stopni d1= 160 d3= 100 l1= 190 ocynk 0,19 0,19 Ogólne N ARE Symetryczny trójnik 90 d1= 100 stopni z redukcją d2= 100 d3= 100 l1= 234 ocynk 0,14 0,14 Ogólne N VV1* Zawór wentylacyjny D= 100 stal 0,00 Ogólne N BGE Kolano prasowane alfa= 90 r= 0,80 d1= 160 ocynk 0,16 0,66 Ogólne N TUBE* Przewód okrągły d1= 160 l1= m ocynk 1,62 6,91 Ogólne N OC1* Odsadzka okrągła d1= 160 e= 135 l1= 536 ocynk 0,38 0,38 Ogólne N ENO-160-1,6-1-C Nagrzewnica elektryczna okrągła d= 160 l= 320 ocynk 0,00 Termex N RS Symetryczne przejście a= 360 b= 265 d= 160 g= 40 l= 200 ocynk 0,28 0,28 Ogólne N RO-350-SPE-1R Centrala wentylacyjna z odzyskiem ciepła 0,00 Ekozefir 6

8 N1 3 MFA Złączka mufowa d1= 100 ocynk 0,03 0,09 Ogólne Nazwa: N2 Typ: Nawiewny Sys. Nr Szt. Typ Nazwa Wymiary N2 1 1 DFA Zaślepka żeńska d1= 100 ocynk 0,02 0,02 Ogólne N2 2 1 TC1* d1= 100 l1= 400 a= 100 b= 200 e= 100 ocynk 0,21 0,21 Ogólne N2 3 3 RG1* Kratka wentylacyjna prostokątna L= 200 H= 100 k= stal RAL ,00 Smay N2 4 1 TUBE* Przewód okrągły d1= 100 l1= 0.96 m ocynk 0,30 0,30 Ogólne N2 5 1 USE Redukcja symetryczna d1= 125 d2= 100 l1= 64 ocynk 0,06 0,06 Ogólne N2 6 1 TC1* d1= 125 l1= 400 a= 100 b= 200 e= 100 ocynk 0,25 0,25 Ogólne N2 7 1 TUBE* Przewód okrągły d1= 125 l1= 0.94 m ocynk 0,37 0,37 Ogólne N2 8 1 USE Redukcja symetryczna d1= 160 d2= 125 l1= 78 ocynk 0,08 0,08 Ogólne N2 9 1 TC1* d1= 160 l1= 400 a= 100 b= 200 e= 100 ocynk 0,30 0,30 Ogólne N TUBE* Przewód okrągły d1= 160 l1= 6.30 m ocynk 1,30 3,17 Ogólne N BGE Kolano prasowane alfa= 90 r= 0,80 d1= 160 ocynk 0,16 0,33 Ogólne N ENO-160-1,6-1-C Nagrzewnica elektryczna okrągła d= 160 l= 320 ocynk 0,00 Termex N RS Symetryczne przejście a= 360 b= 265 d= 160 g= 40 l= 184 ocynk 0,26 0,26 Ogólne N RO-350-SPE-1R Centrala wentylacyjna z odzyskiem ciepła 0,00 Ekozefir Nazwa: W.1 Typ: Wyrzutowy Sys. Nr Szt. Typ Nazwa Wymiary W RA Asymetryczne przejście a= 265 b= 360 d= 160 g= 40 l= 140 e= 0 f= -53 ocynk 0,31 0,31 Ogólne W BGE Kolano prasowane alfa= 90 r= 0,80 d1= 160 ocynk 0,16 0,16 Ogólne W CD1*+0 Przepustnica okrągła d= 160 l= 160 ocynk 0,00 Ogólne W TUBE* Przewód okrągły d1= 160 l1= 0.15 m ocynk 0,08 0,08 Ogólne W ATE Symetryczny trójnik 90 stopni d1= 224 d3= 160 l1= 260 ocynk 0,34 0,34 Ogólne W BGE Kolano prasowane alfa= 90 r= 0,80 d1= 224 ocynk 0,32 1,29 Ogólne W TUBE* Przewód okrągły d1= 224 l1= m ocynk 5,77 10,19 Ogólne W OC1* Odsadzka okrągła d1= 224 e= 281 l1= 741 ocynk 0,78 0,78 Ogólne W RA Asymetryczne przejście a= 265 b= 360 d= 224 g= 40 l= 140 e= 0 f= -21 ocynk 0,24 0,24 Ogólne W CRD1* Podstawa dachowa okrągła d= 224 l= 500 A= 424 B= 424 ocynk 0,00 Ogólne W WPD typu C Wyrzutnia dachowa okrągła d= 224 l= 381 ocynk 0,00 Smay W.1 1 MFA Złączka mufowa d1= 224 ocynk 0,07 0,07 Ogólne W.1 1 MFA Złączka mufowa d1= 160 ocynk 0,05 0,05 Ogólne Nazwa: W1 Typ: Wywiewny 7

9 Sys. Nr Szt. Typ Nazwa Wymiary W1 1 1 DFA Zaślepka żeńska d1= 125 ocynk 0,03 0,03 Ogólne W1 2 1 TC1* d1= 125 l1= 500 a= 100 b= 300 e= 100 ocynk 0,31 0,31 Ogólne W1 3 1 RG1* Kratka wentylacyjna prostokątna L= 100 H= 300 k= stal RAL ,00 Ogólne W1 4 1 TUBE* Przewód okrągły d1= 125 l1= 9.24 m ocynk 1,49 3,63 Ogólne W1 5 3 BGE Kolano prasowane alfa= 90 r= 0,80 d1= 125 ocynk 0,10 0,30 Ogólne W1 6 1 OC1* Odsadzka okrągła d1= 125 e= 151 l1= 350 ocynk 0,23 0,23 Ogólne W1 7 1 USE Redukcja symetryczna d1= 160 d2= 125 l1= 78 ocynk 0,08 0,08 Ogólne W1 8 1 TC3* Trójnik asymetryczny 90 stopni d1= 160 d3= 100 l1= 190 ocynk 0,19 0,19 Ogólne W1 9 1 CD1*+0 Przepustnica okrągła d= 100 l= 100 ocynk 0,00 Ogólne W OC1* Odsadzka okrągła d1= 100 e= 190 l1= 323 ocynk 0,19 0,19 Ogólne W TC1* d1= 100 l1= 400 a= 100 b= 200 e= 100 ocynk 0,21 0,63 Ogólne W RG1*+DA2 Kratka wentylacyjna prostokątna L= 200 H= 100 k= stal RAL ,00 Smay W TUBE* Przewód okrągły d1= 100 l1= 2.09 m ocynk 0,31 0,66 Ogólne W DFA Zaślepka żeńska d1= 100 ocynk 0,02 0,04 Ogólne W ATE Symetryczny trójnik 90 stopni d1= 160 d3= 100 l1= 190 ocynk 0,19 0,19 Ogólne W BGE Kolano prasowane alfa= 90 r= 0,80 d1= 100 ocynk 0,06 0,19 Ogólne W TUBE* Przewód okrągły d1= 160 l1= m ocynk 3,74 5,07 Ogólne W BGE Kolano prasowane alfa= 90 r= 0,80 d1= 160 ocynk 0,16 0,33 Ogólne W RS Symetryczne przejście a= 360 b= 265 d= 160 g= 40 l= 200 ocynk 0,28 0,28 Ogólne W1 1 MFA Złączka mufowa d1= 125 ocynk 0,04 0,04 Ogólne W1 1 MFA Złączka mufowa d1= 100 ocynk 0,03 0,03 Ogólne Nazwa: W2 Typ: Wywiewny Sys. Nr Szt. Typ Nazwa Wymiary W2 1 2 DFA Zaślepka żeńska d1= 100 ocynk 0,02 0,04 Ogólne W2 2 4 TC1* d1= 100 l1= 400 a= 100 b= 200 e= 100 ocynk 0,21 0,84 Ogólne W2 3 5 RG1*+DA2 Kratka wentylacyjna prostokątna L= 200 H= 100 k= stal RAL ,00 Smay W2 4 1 TUBE* Przewód okrągły d1= 100 l1= 3.53 m ocynk 0,39 1,11 Ogólne W2 5 1 USE Redukcja symetryczna d1= 125 d2= 100 l1= 64 ocynk 0,06 0,06 Ogólne W2 6 1 TC1* d1= 125 l1= 400 a= 100 b= 200 e= 100 ocynk 0,25 0,25 Ogólne W2 7 1 TUBE* Przewód okrągły d1= 125 l1= 2.48 m ocynk 0,97 0,97 Ogólne W2 8 1 ARE Symetryczny trójnik 90 d1= 160 stopni z redukcją d2= 125 d3= 100 l1= 268 ocynk 0,23 0,23 Ogólne W2 9 2 BGE Kolano prasowane alfa= 90 r= 0,80 d1= 100 ocynk 0,06 0,13 Ogólne W TUBE* Przewód okrągły d1= 160 l1= 2.10 m ocynk 0,10 1,06 Ogólne W BGE Kolano prasowane alfa= 90 r= 0,80 d1= 160 ocynk 0,16 0,33 Ogólne W RS Symetryczne przejście a= 360 b= 265 d= 160 g= 40 l= 183 ocynk 0,26 0,26 Ogólne Nazwa: W3 Typ: Wywiewny 8

10 Sys. Nr Szt. Typ Nazwa Wymiary W3 1 1 SILENT 100 CHZ Wentylator łazienkowy D= 100 A= 158 B= 109,30 Masa 2400 pobór [kg]= 0,57 Obroty (n) mocy Napięcie [V]= 1x230 Schemat [1/min]= podł.= 6 tworzywa sztuczne [kw]= ,00 Venture Industries W3 2 1 TUBE* Przewód okrągły d1= 100 l1= 1.22 m ocynk 0,34 0,38 Ogólne W3 3 1 BGE Kolano prasowane alfa= 90 r= 0,80 d1= 100 ocynk 0,06 0,06 Ogólne 9
