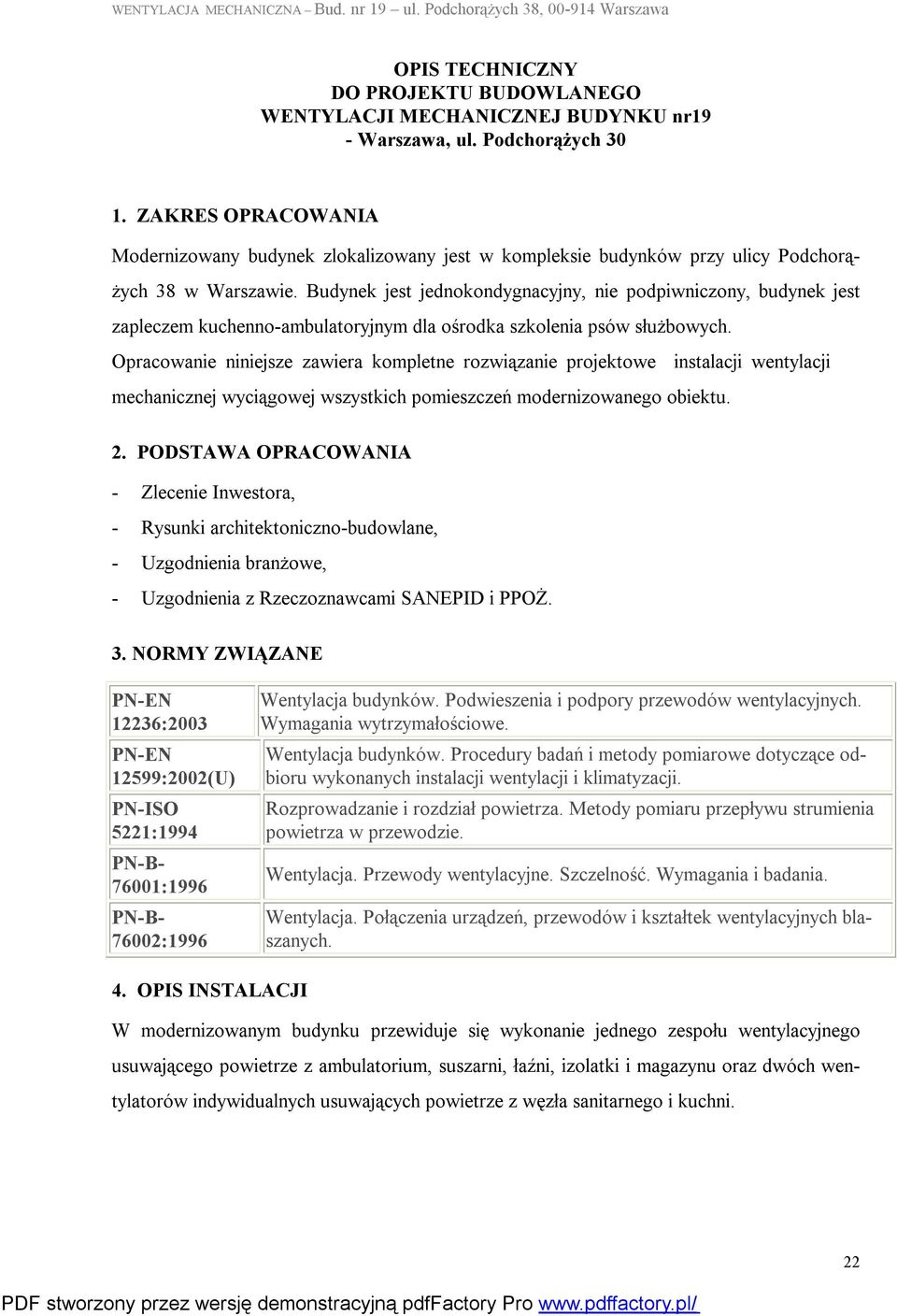

1 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO WENTYLACJI MECHANICZNEJ BUDYNKU nr19 - Warszawa, ul. Podchorążych ZAKRES OPRACOWANIA Modernizowany budynek zlokalizowany jest w kompleksie budynków przy ulicy Podchorążych 38 w Warszawie. Budynek jest jednokondygnacyjny, nie podpiwniczony, budynek jest zapleczem kuchenno-ambulatoryjnym dla ośrodka szkolenia psów służbowych. Opracowanie niniejsze zawiera kompletne rozwiązanie projektowe instalacji wentylacji mechanicznej wyciągowej wszystkich pomieszczeń modernizowanego obiektu. 2. PODSTAWA OPRACOWANIA - Zlecenie Inwestora, - Rysunki architektoniczno-budowlane, - Uzgodnienia branżowe, - Uzgodnienia z Rzeczoznawcami SANEPID i PPOŻ. 3. NORMY ZWIĄZANE PN-EN 12236:2003 PN-EN 12599:2002(U) PN-ISO 5221:1994 PN-B :1996 PN-B :1996 Wentylacja budynków. Podwieszenia i podpory przewodów wentylacyjnych. Wymagania wytrzymałościowe. Wentylacja budynków. Procedury badań i metody pomiarowe dotyczące odbioru wykonanych instalacji wentylacji i klimatyzacji. Rozprowadzanie i rozdział powietrza. Metody pomiaru przepływu strumienia powietrza w przewodzie. Wentylacja. Przewody wentylacyjne. Szczelność. Wymagania i badania. Wentylacja. Połączenia urządzeń, przewodów i kształtek wentylacyjnych blaszanych. 4. OPIS INSTALACJI W modernizowanym budynku przewiduje się wykonanie jednego zespołu wentylacyjnego usuwającego powietrze z ambulatorium, suszarni, łaźni, izolatki i magazynu oraz dwóch wentylatorów indywidualnych usuwających powietrze z węzła sanitarnego i kuchni. 22

Budynek jest jednokondygnacyjny, nie podpiwniczony, budynek jest zapleczem kuchenno-ambulatoryjnym dla ośrodka szkolenia psów służbowych.

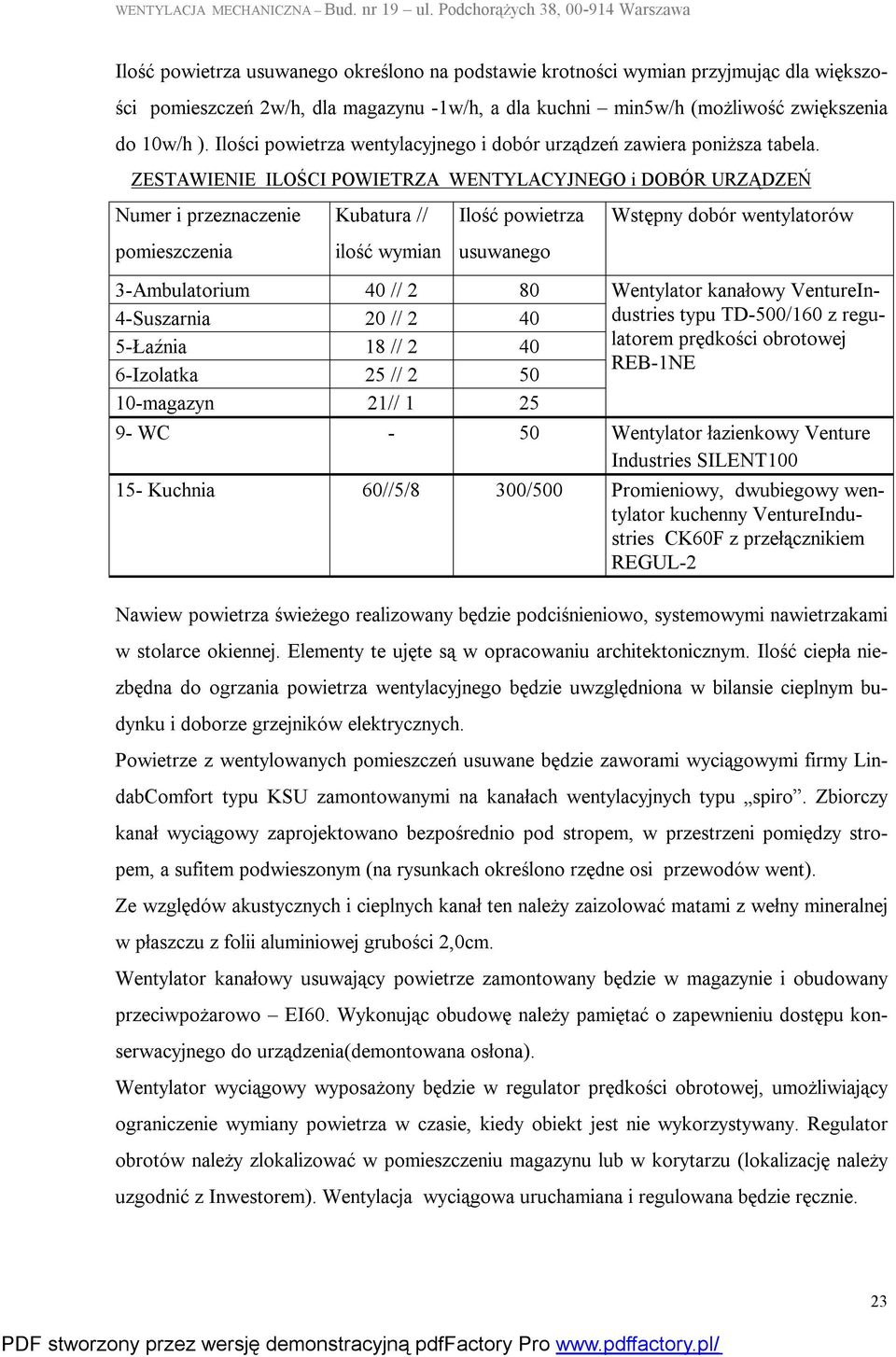

2 Ilość powietrza usuwanego określono na podstawie krotności wymian przyjmując dla większości pomieszczeń 2w/h, dla magazynu -1w/h, a dla kuchni min5w/h (możliwość zwiększenia do 10w/h ). Ilości powietrza wentylacyjnego i dobór urządzeń zawiera poniższa tabela. ZESTAWIENIE ILOŚCI POWIETRZA WENTYLACYJNEGO i DOBÓR URZĄDZEŃ Numer i przeznaczenie Kubatura // Ilość powietrza Wstępny dobór wentylatorów pomieszczenia ilość wymian usuwanego 3-Ambulatorium 40 // Suszarnia 20 // Łaźnia 18 // Izolatka 25 // magazyn 21// 1 25 Wentylator kanałowy VentureIndustries typu TD-500/160 z regulatorem prędkości obrotowej REB-1NE 9- WC - 50 Wentylator łazienkowy Venture Industries SILENT Kuchnia 60//5/8 300/500 Promieniowy, dwubiegowy wentylator kuchenny VentureIndustries CK60F z przełącznikiem REGUL-2 Nawiew powietrza świeżego realizowany będzie podciśnieniowo, systemowymi nawietrzakami w stolarce okiennej. Elementy te ujęte są w opracowaniu architektonicznym. Ilość ciepła niezbędna do ogrzania powietrza wentylacyjnego będzie uwzględniona w bilansie cieplnym budynku i doborze grzejników elektrycznych. Powietrze z wentylowanych pomieszczeń usuwane będzie zaworami wyciągowymi firmy LindabComfort typu KSU zamontowanymi na kanałach wentylacyjnych typu spiro. Zbiorczy kanał wyciągowy zaprojektowano bezpośrednio pod stropem, w przestrzeni pomiędzy stropem, a sufitem podwieszonym (na rysunkach określono rzędne osi przewodów went). Ze względów akustycznych i cieplnych kanał ten należy zaizolować matami z wełny mineralnej w płaszczu z folii aluminiowej grubości 2,0cm. Wentylator kanałowy usuwający powietrze zamontowany będzie w magazynie i obudowany przeciwpożarowo EI60. Wykonując obudowę należy pamiętać o zapewnieniu dostępu konserwacyjnego do urządzenia(demontowana osłona). Wentylator wyciągowy wyposażony będzie w regulator prędkości obrotowej, umożliwiający ograniczenie wymiany powietrza w czasie, kiedy obiekt jest nie wykorzystywany. Regulator obrotów należy zlokalizować w pomieszczeniu magazynu lub w korytarzu (lokalizację należy uzgodnić z Inwestorem). Wentylacja wyciągowa uruchamiana i regulowana będzie ręcznie. 23

ZESTAWIENIE ILOŚCI POWIETRZA WENTYLACYJNEGO i DOBÓR URZĄDZEŃ Numer i przeznaczenie Kubatura // Ilość powietrza Wstępny dobór wentylatorów pomieszczenia ilość wymian usuwanego 3-Ambulatorium 40 // 2

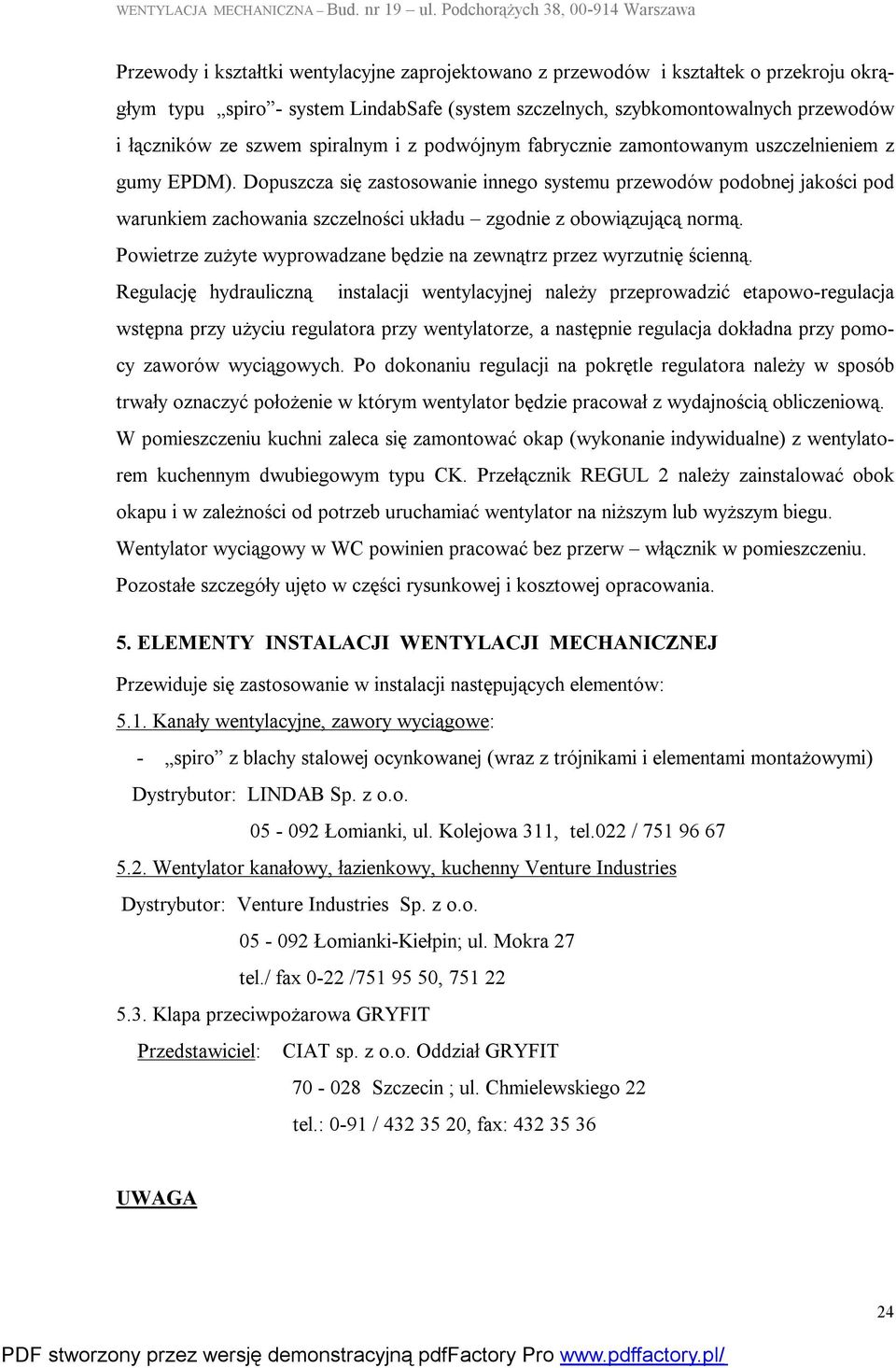

3 Przewody i kształtki wentylacyjne zaprojektowano z przewodów i kształtek o przekroju okrągłym typu spiro - system LindabSafe (system szczelnych, szybkomontowalnych przewodów i łączników ze szwem spiralnym i z podwójnym fabrycznie zamontowanym uszczelnieniem z gumy EPDM). Dopuszcza się zastosowanie innego systemu przewodów podobnej jakości pod warunkiem zachowania szczelności układu zgodnie z obowiązującą normą. Powietrze zużyte wyprowadzane będzie na zewnątrz przez wyrzutnię ścienną. Regulację hydrauliczną instalacji wentylacyjnej należy przeprowadzić etapowo-regulacja wstępna przy użyciu regulatora przy wentylatorze, a następnie regulacja dokładna przy pomocy zaworów wyciągowych. Po dokonaniu regulacji na pokrętle regulatora należy w sposób trwały oznaczyć położenie w którym wentylator będzie pracował z wydajnością obliczeniową. W pomieszczeniu kuchni zaleca się zamontować okap (wykonanie indywidualne) z wentylatorem kuchennym dwubiegowym typu CK. Przełącznik REGUL 2 należy zainstalować obok okapu i w zależności od potrzeb uruchamiać wentylator na niższym lub wyższym biegu. Wentylator wyciągowy w WC powinien pracować bez przerw włącznik w pomieszczeniu. Pozostałe szczegóły ujęto w części rysunkowej i kosztowej opracowania. 5. ELEMENTY INSTALACJI WENTYLACJI MECHANICZNEJ Przewiduje się zastosowanie w instalacji następujących elementów: 5.1. Kanały wentylacyjne, zawory wyciągowe: - spiro z blachy stalowej ocynkowanej (wraz z trójnikami i elementami montażowymi) Dystrybutor: LINDAB Sp. z o.o Łomianki, ul. Kolejowa 311, tel.022 / Wentylator kanałowy, łazienkowy, kuchenny Venture Industries Dystrybutor: Venture Industries Sp. z o.o Łomianki-Kiełpin; ul. Mokra 27 tel./ fax 0-22 / , Klapa przeciwpożarowa GRYFIT Przedstawiciel: CIAT sp. z o.o. Oddział GRYFIT Szczecin ; ul. Chmielewskiego 22 tel.: 0-91 / , fax: UWAGA 24

Dopuszcza się zastosowanie innego systemu przewodów podobnej jakości pod warunkiem zachowania szczelności układu zgodnie z obowiązującą normą.

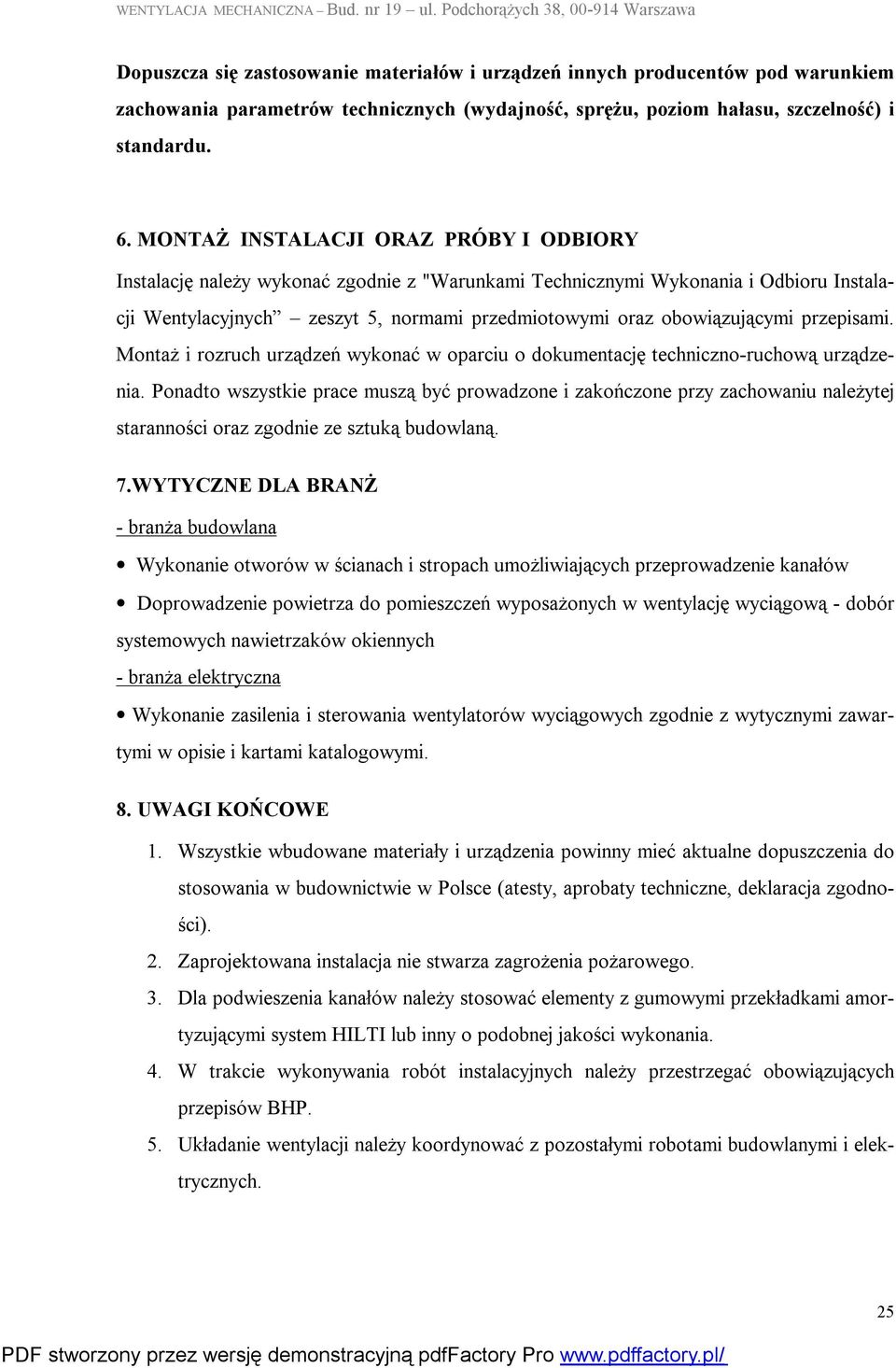

4 Dopuszcza się zastosowanie materiałów i urządzeń innych producentów pod warunkiem zachowania parametrów technicznych (wydajność, sprężu, poziom hałasu, szczelność) i standardu. 6. MONTAŻ INSTALACJI ORAZ PRÓBY I ODBIORY Instalację należy wykonać zgodnie z "Warunkami Technicznymi Wykonania i Odbioru Instalacji Wentylacyjnych zeszyt 5, normami przedmiotowymi oraz obowiązującymi przepisami. Montaż i rozruch urządzeń wykonać w oparciu o dokumentację techniczno-ruchową urządzenia. Ponadto wszystkie prace muszą być prowadzone i zakończone przy zachowaniu należytej staranności oraz zgodnie ze sztuką budowlaną. 7.WYTYCZNE DLA BRANŻ - branża budowlana Wykonanie otworów w ścianach i stropach umożliwiających przeprowadzenie kanałów Doprowadzenie powietrza do pomieszczeń wyposażonych w wentylację wyciągową - dobór systemowych nawietrzaków okiennych - branża elektryczna Wykonanie zasilenia i sterowania wentylatorów wyciągowych zgodnie z wytycznymi zawartymi w opisie i kartami katalogowymi. 8. UWAGI KOŃCOWE 1. Wszystkie wbudowane materiały i urządzenia powinny mieć aktualne dopuszczenia do stosowania w budownictwie w Polsce (atesty, aprobaty techniczne, deklaracja zgodności). 2. Zaprojektowana instalacja nie stwarza zagrożenia pożarowego. 3. Dla podwieszenia kanałów należy stosować elementy z gumowymi przekładkami amortyzującymi system HILTI lub inny o podobnej jakości wykonania. 4. W trakcie wykonywania robót instalacyjnych należy przestrzegać obowiązujących przepisów BHP. 5. Układanie wentylacji należy koordynować z pozostałymi robotami budowlanymi i elektrycznych. 25

przepisami. Montaż i rozruch urządzeń wykonać w oparciu o dokumentację techniczno-ruchową urządzenia.

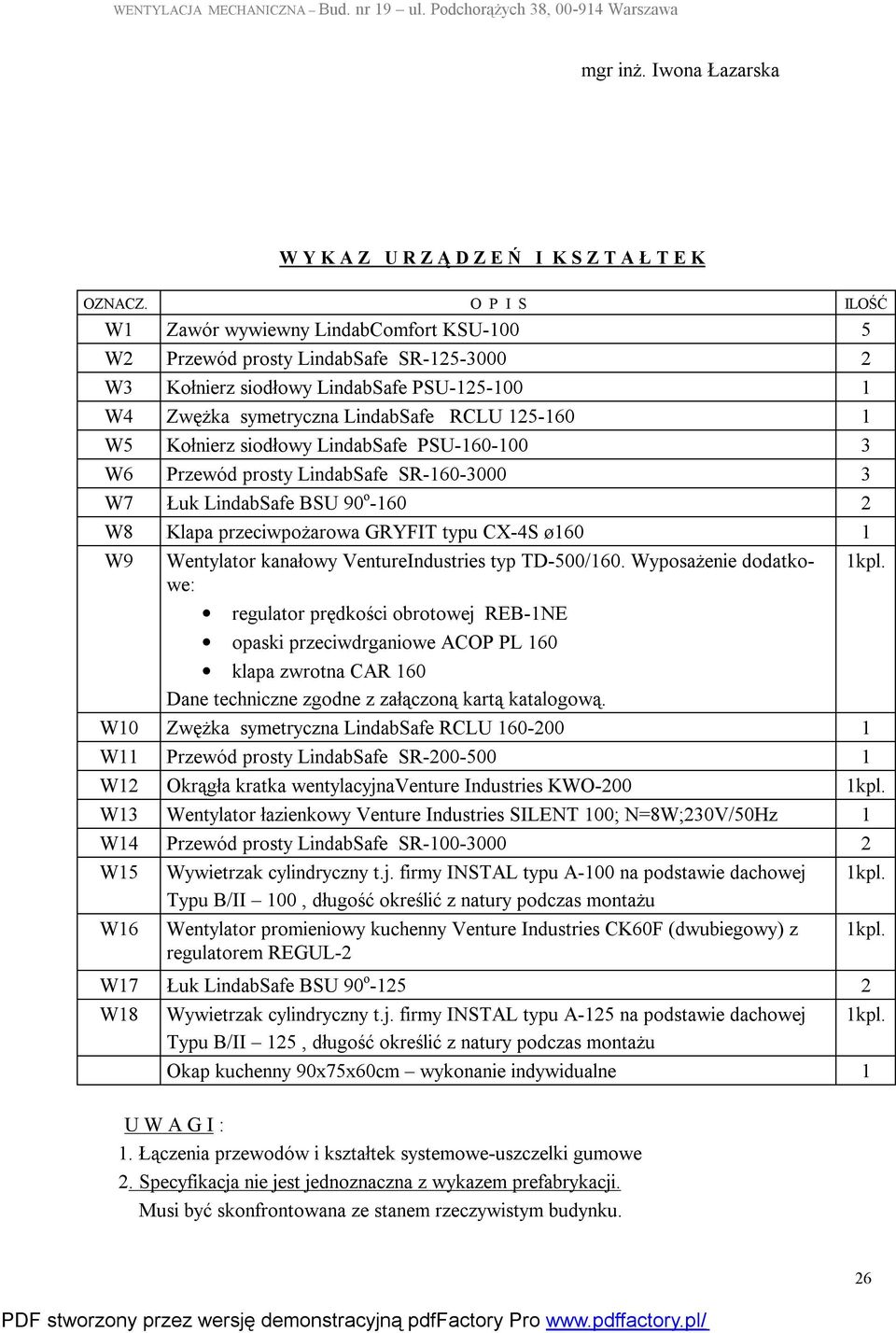

5 mgr inż. Iwona Łazarska W Y K A Z U R Z Ą D Z E Ń I K S Z T A Ł T E K OZNACZ. O P I S ILOŚĆ W1 Zawór wywiewny LindabComfort KSU W2 Przewód prosty LindabSafe SR W3 Kołnierz siodłowy LindabSafe PSU W4 Zwężka symetryczna LindabSafe RCLU W5 Kołnierz siodłowy LindabSafe PSU W6 Przewód prosty LindabSafe SR W7 Łuk LindabSafe BSU 90 o W8 Klapa przeciwpożarowa GRYFIT typu CX-4S ø160 1 W9 Wentylator kanałowy VentureIndustries typ TD-500/160. Wyposażenie dodatkowe: 1kpl. regulator prędkości obrotowej REB-1NE opaski przeciwdrganiowe ACOP PL 160 klapa zwrotna CAR 160 Dane techniczne zgodne z załączoną kartą katalogową. W10 Zwężka symetryczna LindabSafe RCLU W11 Przewód prosty LindabSafe SR W12 Okrągła kratka wentylacyjnaventure Industries KWO-200 1kpl. W13 Wentylator łazienkowy Venture Industries SILENT 100; N=8W;230V/50Hz 1 W14 Przewód prosty LindabSafe SR W15 Wywietrzak cylindryczny t.j. firmy INSTAL typu A-100 na podstawie dachowej 1kpl. Typu B/II 100, długość określić z natury podczas montażu W16 Wentylator promieniowy kuchenny Venture Industries CK60F (dwubiegowy) z regulatorem REGUL-2 1kpl. W17 Łuk LindabSafe BSU 90 o W18 Wywietrzak cylindryczny t.j. firmy INSTAL typu A-125 na podstawie dachowej 1kpl. Typu B/II 125, długość określić z natury podczas montażu Okap kuchenny 90x75x60cm wykonanie indywidualne 1 U W A G I : 1. Łączenia przewodów i kształtek systemowe-uszczelki gumowe 2. Specyfikacja nie jest jednoznaczna z wykazem prefabrykacji. Musi być skonfrontowana ze stanem rzeczywistym budynku. 26

Kołnierz siodłowy LindabSafe PSU-160-100 3 W6 Przewód prosty LindabSafe SR-160-3000 3 W7 Łuk LindabSafe BSU 90 o -160 2 W8 Klapa przeciwpożarowa GRYFIT typu CX-4S ø160 1 W9 Wentylator kanałowy

6 27
