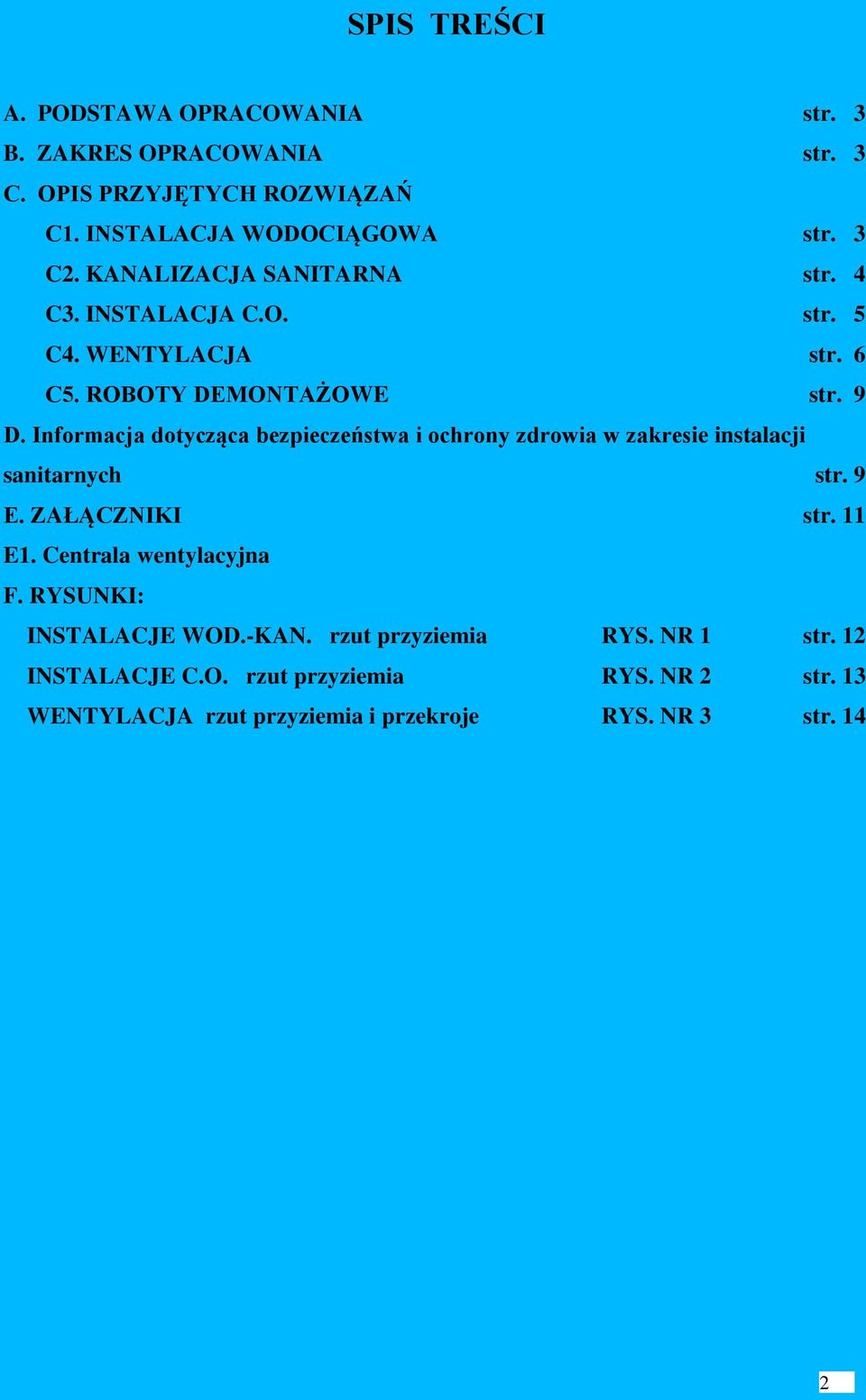

1 SPIS TREŚCI A. PODSTAWA OPRACOWANIA str. 3 B. ZAKRES OPRACOWANIA str. 3 C. OPIS PRZYJĘTYCH ROZWIĄZAŃ C1. INSTALACJA WODOCIĄGOWA str. 3 C2. KANALIZACJA SANITARNA str. 4 C3. INSTALACJA C.O. str. 5 C4. WENTYLACJA str. 6 C5. ROBOTY DEMONTAŻOWE str. 9 D. Informacja dotycząca bezpieczeństwa i ochrony zdrowia w zakresie instalacji sanitarnych str. 9 E. ZAŁĄCZNIKI str. 11 E1. Centrala wentylacyjna F. RYSUNKI: INSTALACJE WOD.-KAN. rzut przyziemia RYS. NR 1 str. 12 INSTALACJE C.O. rzut przyziemia RYS. NR 2 str. 13 WENTYLACJA rzut przyziemia i przekroje RYS. NR 3 str. 14 2

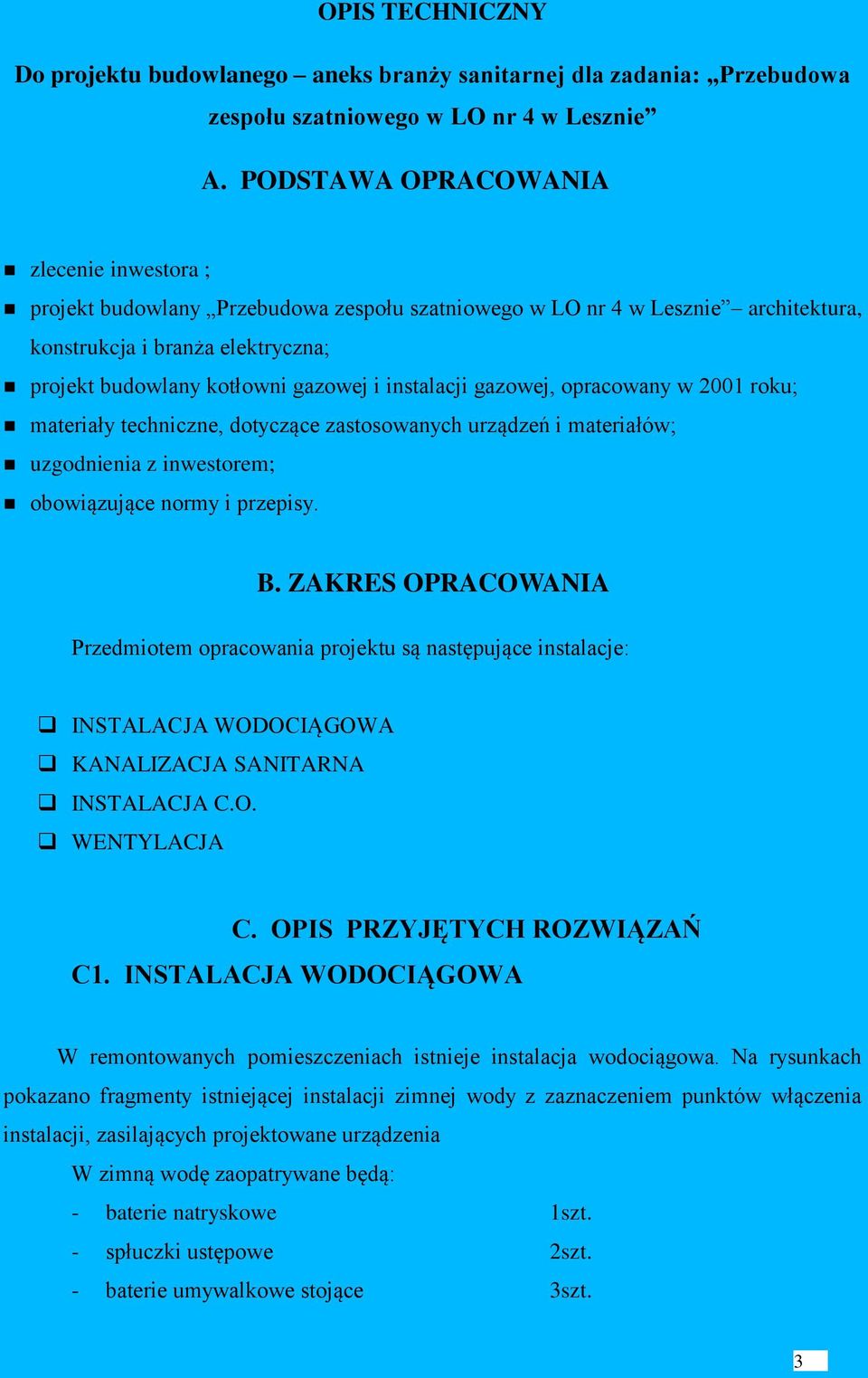

2 OPIS TECHNICZNY Do projektu budowlanego aneks branży sanitarnej dla zadania: Przebudowa zespołu szatniowego w LO nr 4 w Lesznie A. PODSTAWA OPRACOWANIA zlecenie inwestora ; projekt budowlany Przebudowa zespołu szatniowego w LO nr 4 w Lesznie architektura, konstrukcja i branża elektryczna; projekt budowlany kotłowni gazowej i instalacji gazowej, opracowany w 2001 roku; materiały techniczne, dotyczące zastosowanych urządzeń i materiałów; uzgodnienia z inwestorem; obowiązujące normy i przepisy. B. ZAKRES OPRACOWANIA Przedmiotem opracowania projektu są następujące instalacje: INSTALACJA WODOCIĄGOWA KANALIZACJA SANITARNA INSTALACJA C.O. WENTYLACJA C. OPIS PRZYJĘTYCH ROZWIĄZAŃ C1. INSTALACJA WODOCIĄGOWA W remontowanych pomieszczeniach istnieje instalacja wodociągowa. Na rysunkach pokazano fragmenty istniejącej instalacji zimnej wody z zaznaczeniem punktów włączenia instalacji, zasilających projektowane urządzenia W zimną wodę zaopatrywane będą: - baterie natryskowe 1szt. - spłuczki ustępowe 2szt. - baterie umywalkowe stojące 3szt. 3

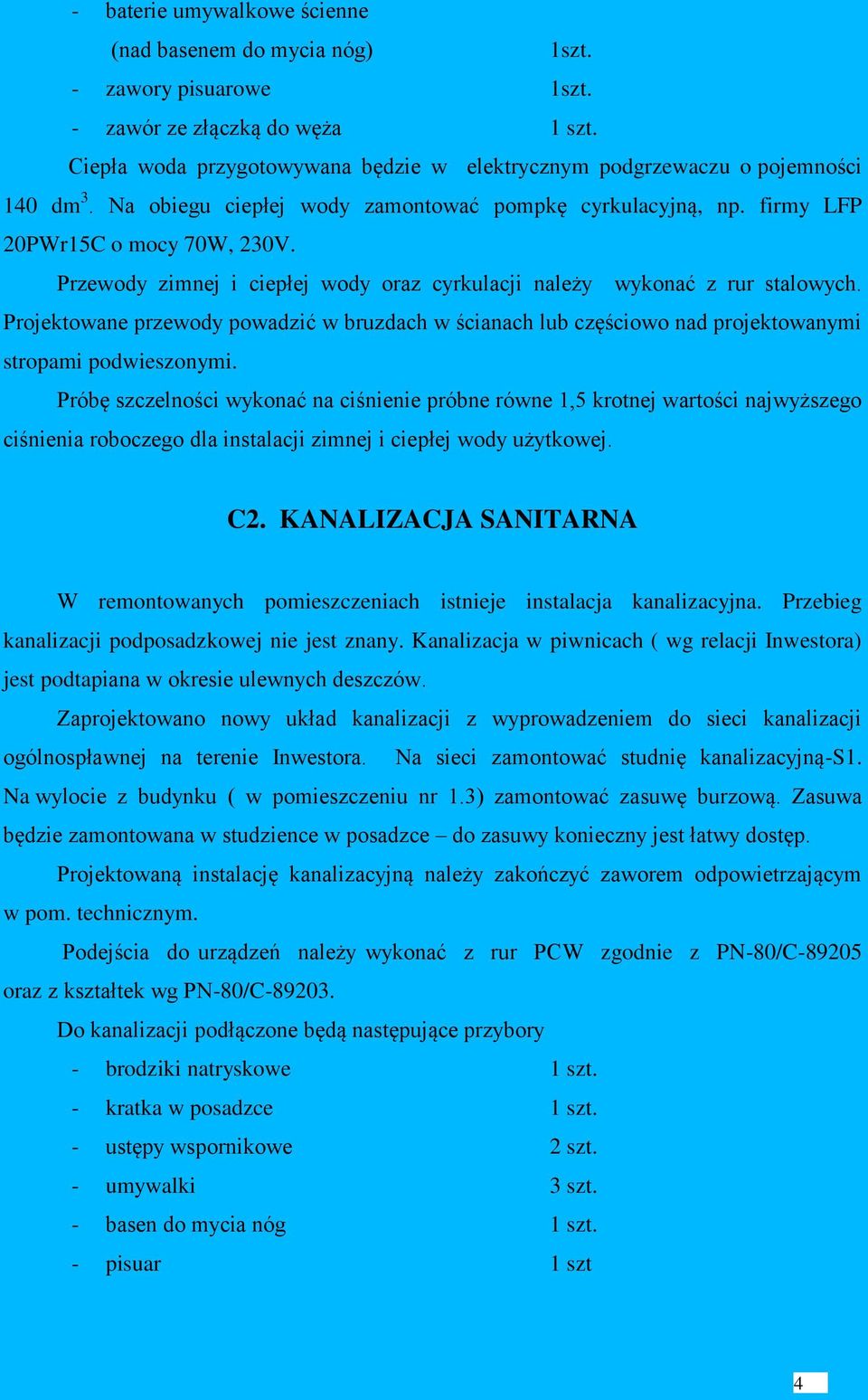

3 - baterie umywalkowe ścienne (nad basenem do mycia nóg) 1szt. - zawory pisuarowe 1szt. - zawór ze złączką do węża 1 szt. Ciepła woda przygotowywana będzie w elektrycznym podgrzewaczu o pojemności 140 dm 3. Na obiegu ciepłej wody zamontować pompkę cyrkulacyjną, np. firmy LFP 20PWr15C o mocy 70W, 230V. Przewody zimnej i ciepłej wody oraz cyrkulacji należy wykonać z rur stalowych. Projektowane przewody powadzić w bruzdach w ścianach lub częściowo nad projektowanymi stropami podwieszonymi. Próbę szczelności wykonać na ciśnienie próbne równe 1,5 krotnej wartości najwyższego ciśnienia roboczego dla instalacji zimnej i ciepłej wody użytkowej. C2. KANALIZACJA SANITARNA W remontowanych pomieszczeniach istnieje instalacja kanalizacyjna. Przebieg kanalizacji podposadzkowej nie jest znany. Kanalizacja w piwnicach ( wg relacji Inwestora) jest podtapiana w okresie ulewnych deszczów. Zaprojektowano nowy układ kanalizacji z wyprowadzeniem do sieci kanalizacji ogólnospławnej na terenie Inwestora. Na sieci zamontować studnię kanalizacyjną-s1. Na wylocie z budynku ( w pomieszczeniu nr 1.3) zamontować zasuwę burzową. Zasuwa będzie zamontowana w studzience w posadzce do zasuwy konieczny jest łatwy dostęp. Projektowaną instalację kanalizacyjną należy zakończyć zaworem odpowietrzającym w pom. technicznym. Podejścia do urządzeń należy wykonać z rur PCW zgodnie z PN-80/C oraz z kształtek wg PN-80/C Do kanalizacji podłączone będą następujące przybory - brodziki natryskowe 1 szt. - kratka w posadzce 1 szt. - ustępy wspornikowe 2 szt. - umywalki 3 szt. - basen do mycia nóg 1 szt. - pisuar 1 szt 4

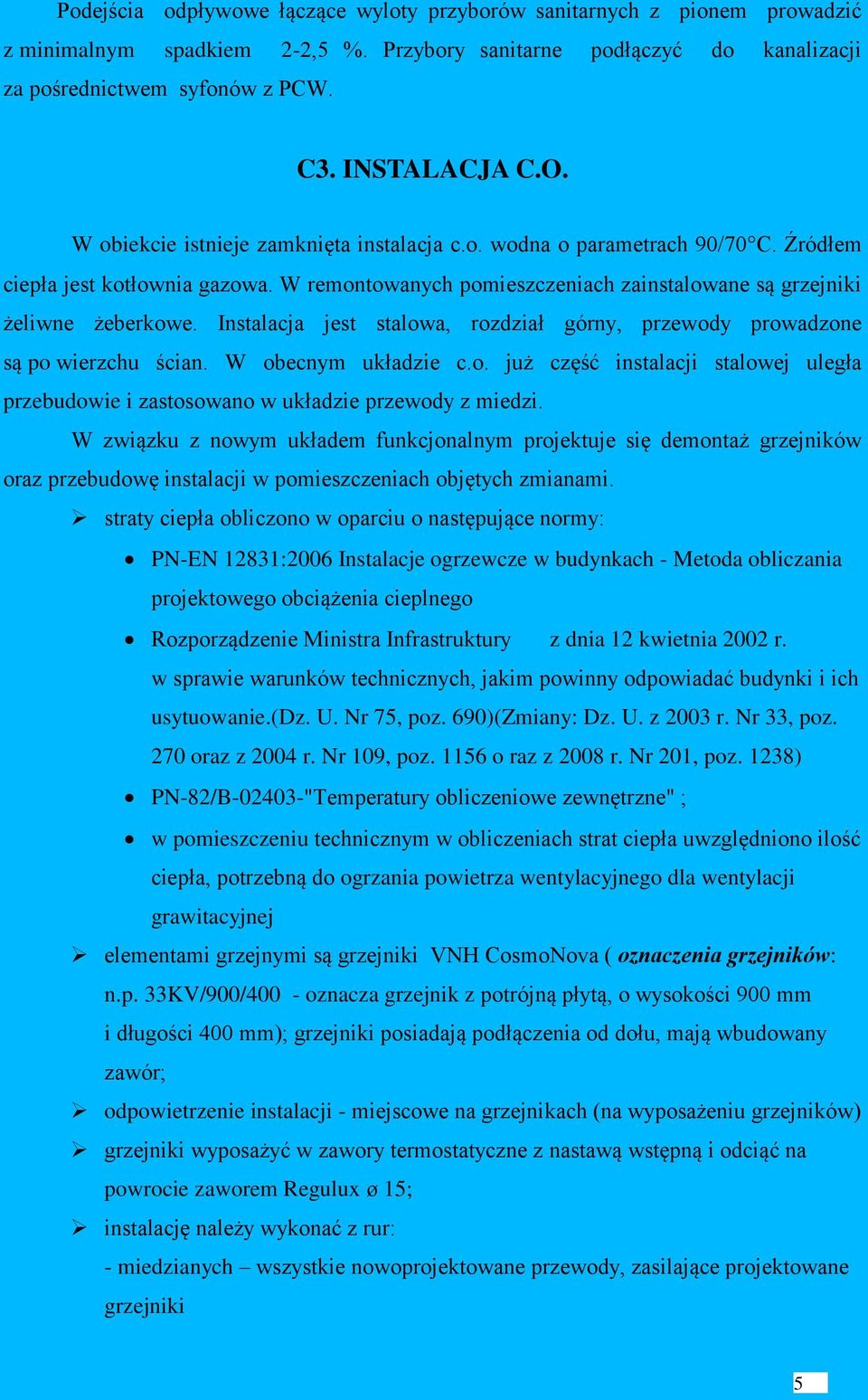

4 Podejścia odpływowe łączące wyloty przyborów sanitarnych z pionem prowadzić z minimalnym spadkiem 2-2,5 %. Przybory sanitarne podłączyć do kanalizacji za pośrednictwem syfonów z PCW. C3. INSTALACJA C.O. W obiekcie istnieje zamknięta instalacja c.o. wodna o parametrach 90/70C. Źródłem ciepła jest kotłownia gazowa. W remontowanych pomieszczeniach zainstalowane są grzejniki żeliwne żeberkowe. Instalacja jest stalowa, rozdział górny, przewody prowadzone są po wierzchu ścian. W obecnym układzie c.o. już część instalacji stalowej uległa przebudowie i zastosowano w układzie przewody z miedzi. W związku z nowym układem funkcjonalnym projektuje się demontaż grzejników oraz przebudowę instalacji w pomieszczeniach objętych zmianami. straty ciepła obliczono w oparciu o następujące normy: PN-EN 12831:2006 Instalacje ogrzewcze w budynkach - Metoda obliczania projektowego obciążenia cieplnego Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.(dz. U. Nr 75, poz. 690)(Zmiany: Dz. U. z 2003 r. Nr 33, poz. 270 oraz z 2004 r. Nr 109, poz o raz z 2008 r. Nr 201, poz. 1238) PN-82/B "Temperatury obliczeniowe zewnętrzne" ; w pomieszczeniu technicznym w obliczeniach strat ciepła uwzględniono ilość ciepła, potrzebną do ogrzania powietrza wentylacyjnego dla wentylacji grawitacyjnej elementami grzejnymi są grzejniki VNH CosmoNova ( oznaczenia grzejników: n.p. 33KV/900/400 - oznacza grzejnik z potrójną płytą, o wysokości 900 mm i długości 400 mm); grzejniki posiadają podłączenia od dołu, mają wbudowany zawór; odpowietrzenie instalacji - miejscowe na grzejnikach (na wyposażeniu grzejników) grzejniki wyposażyć w zawory termostatyczne z nastawą wstępną i odciąć na powrocie zaworem Regulux ø 15; instalację należy wykonać z rur: - miedzianych wszystkie nowoprojektowane przewody, zasilające projektowane grzejniki 5

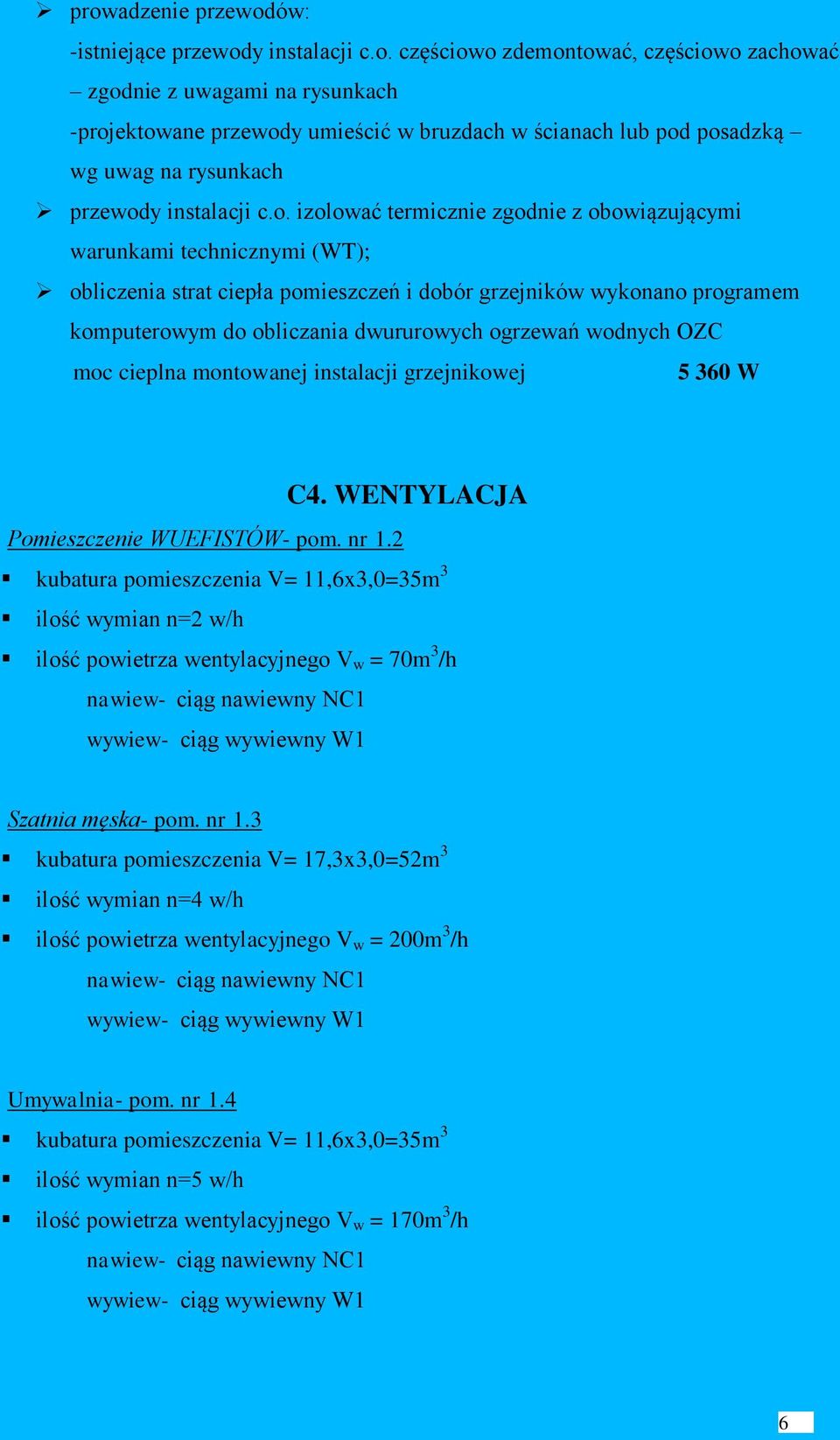

5 prowadzenie przewodów: -istniejące przewody instalacji c.o. częściowo zdemontować, częściowo zachować zgodnie z uwagami na rysunkach -projektowane przewody umieścić w bruzdach w ścianach lub pod posadzką wg uwag na rysunkach przewody instalacji c.o. izolować termicznie zgodnie z obowiązującymi warunkami technicznymi (WT); obliczenia strat ciepła pomieszczeń i dobór grzejników wykonano programem komputerowym do obliczania dwururowych ogrzewań wodnych OZC moc cieplna montowanej instalacji grzejnikowej W C4. WENTYLACJA Pomieszczenie WUEFISTÓW- pom. nr 1.2 kubatura pomieszczenia V= 11,6x3,0=35m 3 ilość wymian n=2 w/h ilość powietrza wentylacyjnego V w = 70m 3 /h nawiew- ciąg nawiewny NC1 wywiew- ciąg wywiewny W1 Szatnia męska- pom. nr 1.3 kubatura pomieszczenia V= 17,3x3,0=52m 3 ilość wymian n=4 w/h ilość powietrza wentylacyjnego V w = 200m 3 /h nawiew- ciąg nawiewny NC1 wywiew- ciąg wywiewny W1 Umywalnia- pom. nr 1.4 kubatura pomieszczenia V= 11,6x3,0=35m 3 ilość wymian n=5 w/h ilość powietrza wentylacyjnego V w = 170m 3 /h nawiew- ciąg nawiewny NC1 wywiew- ciąg wywiewny W1 6

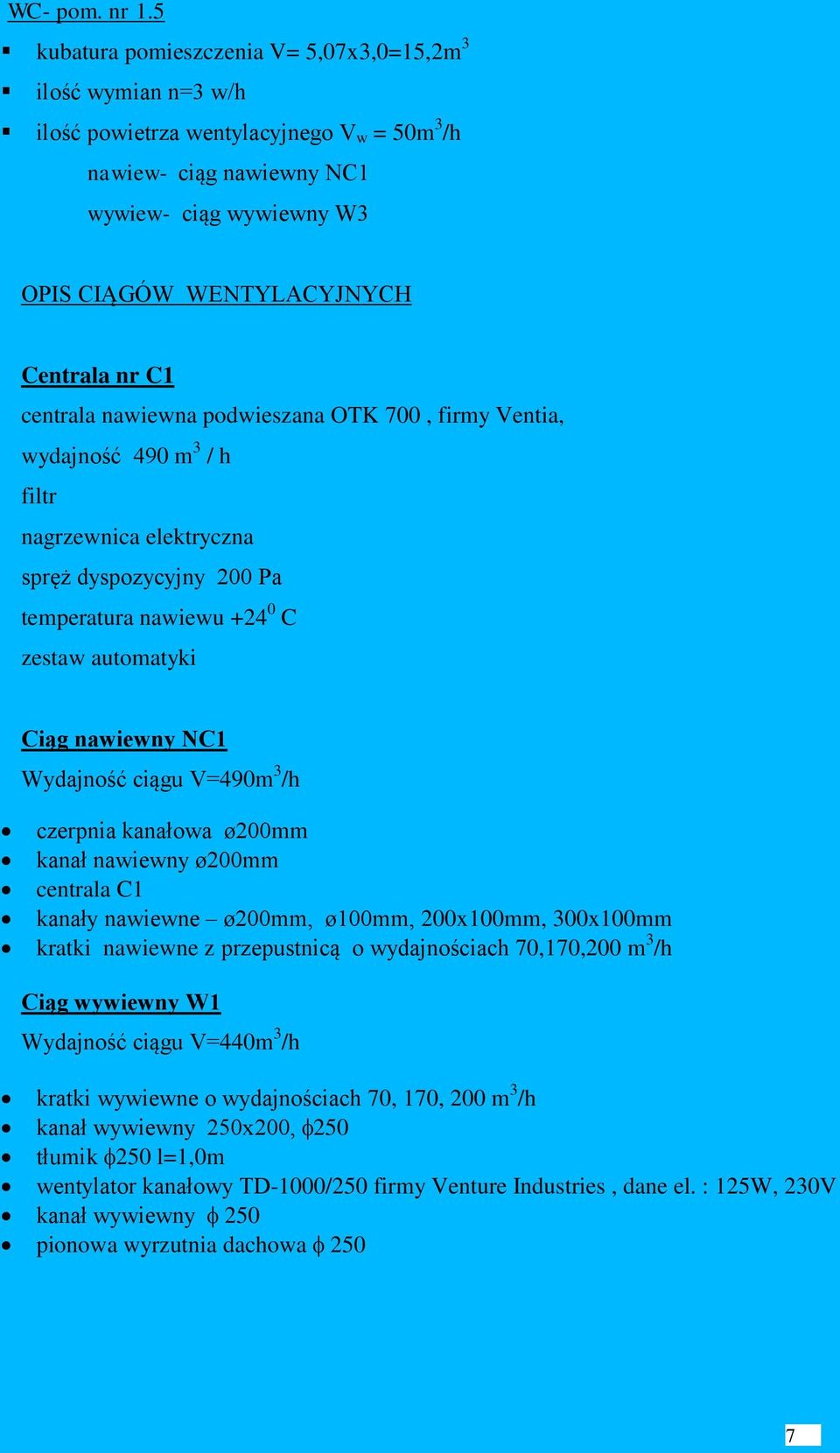

6 WC- pom. nr 1.5 kubatura pomieszczenia V= 5,07x3,0=15,2m 3 ilość wymian n=3 w/h ilość powietrza wentylacyjnego V w = 50m 3 /h nawiew- ciąg nawiewny NC1 wywiew- ciąg wywiewny W3 OPIS CIĄGÓW WENTYLACYJNYCH Centrala nr C1 centrala nawiewna podwieszana OTK 700, firmy Ventia, wydajność 490 m 3 / h filtr nagrzewnica elektryczna spręż dyspozycyjny 200 Pa temperatura nawiewu C zestaw automatyki Ciąg nawiewny NC1 Wydajność ciągu V=490m 3 /h czerpnia kanałowa ø200mm kanał nawiewny ø200mm centrala C1 kanały nawiewne ø200mm, ø100mm, 200x100mm, 300x100mm kratki nawiewne z przepustnicą o wydajnościach 70,170,200 m 3 /h Ciąg wywiewny W1 Wydajność ciągu V=440m 3 /h kratki wywiewne o wydajnościach 70, 170, 200 m 3 /h kanał wywiewny 250x200, 250 tłumik 250 l=1,0m wentylator kanałowy TD-1000/250 firmy Venture Industries, dane el. : 125W, 230V kanał wywiewny 250 pionowa wyrzutnia dachowa 250 7

7 Ciąg wywiewny W2 Wydajność ciągu V=50m3/h wentylator ścienny, zamontowany na istniejącym kanale murowanym wentylacji grawitacyjnej: wentylator EBB-250N firmy Venture Industries, dane el.: 50W, 230V Wytyczne dla branży budowlanej: CENTRALA C1 35 kg - wymiary w rzucie 440x850mm, h=350mm Wytyczne do projektu wykonawczego wentylacji kanały okrągłe wykonać z blachy stalowej ocynkowanej ze szwem spiralnym SRP firmy Lindab z uszczelnieniem z gumy EPDM kanały prostokątne z blachy stalowej spełniające wszystkie wymagania techniczne kanałów typu A nawiewniki i wywiewniki wyposażyć w przepustnice przewody ciągu nawiewnego NC1 wewnątrz budynku izolować termicznie, kanały prowadzić z lekkim spadkiem tak, aby umożliwić okresowe czyszczenie, mycie i dezynfekcje kanału; w trakcie wykonania rozpatrzyć ewentualną konieczność zamontowania otworów rewizyjnych wszystkie otwory wentylacyjne ( żaluzje, wywietrzaki, czerpnie) osłaniać siatką dla uniemożliwienia przedostawania się owadów do wnętrza budynku należy zapewnić dostęp do centrali wentylacyjnej C1 jest to centrala podwieszana z dostępem od dołu jednocześnie powinny załączać się następujące ciągi wentylacyjne: centrala C1 oraz wentylator y W1, W2 ze światłem branża elektryczna zasilanie urządzeń: C1 - wentylator 165W 230 V C1 - nagrzewnica 6000W 400 V W1 125W 230 V W2 50W 230 V 8

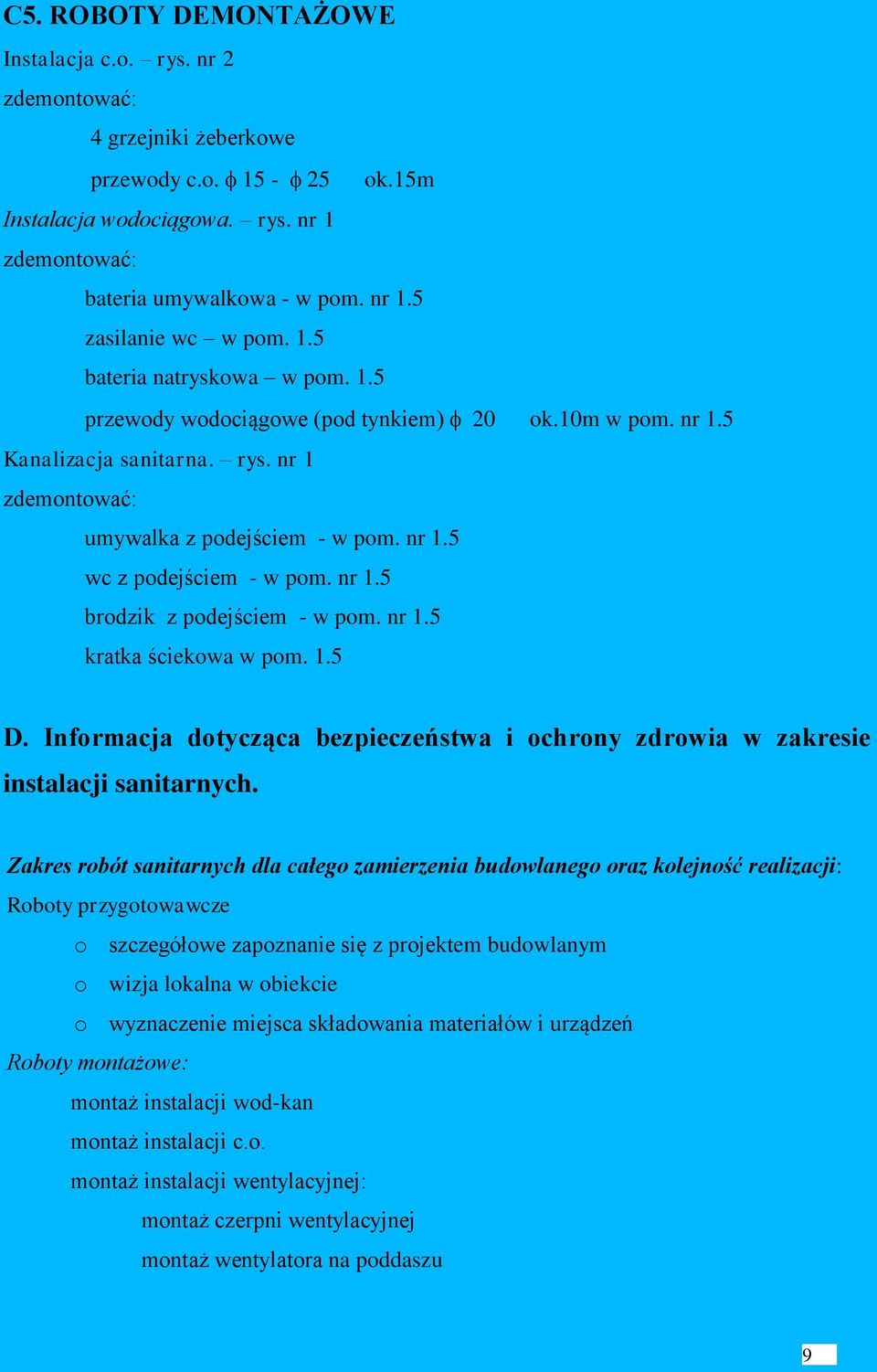

8 C5. ROBOTY DEMONTAŻOWE Instalacja c.o. rys. nr 2 zdemontować: 4 grzejniki żeberkowe przewody c.o ok.15m Instalacja wodociągowa. rys. nr 1 zdemontować: bateria umywalkowa - w pom. nr 1.5 zasilanie wc w pom. 1.5 bateria natryskowa w pom. 1.5 przewody wodociągowe (pod tynkiem) 20 ok.10m w pom. nr 1.5 Kanalizacja sanitarna. rys. nr 1 zdemontować: umywalka z podejściem - w pom. nr 1.5 wc z podejściem - w pom. nr 1.5 brodzik z podejściem - w pom. nr 1.5 kratka ściekowa w pom. 1.5 D. Informacja dotycząca bezpieczeństwa i ochrony zdrowia w zakresie instalacji sanitarnych. Zakres robót sanitarnych dla całego zamierzenia budowlanego oraz kolejność realizacji: Roboty przygotowawcze o szczegółowe zapoznanie się z projektem budowlanym o wizja lokalna w obiekcie o wyznaczenie miejsca składowania materiałów i urządzeń Roboty montażowe: montaż instalacji wod-kan montaż instalacji c.o. montaż instalacji wentylacyjnej: montaż czerpni wentylacyjnej montaż wentylatora na poddaszu 9

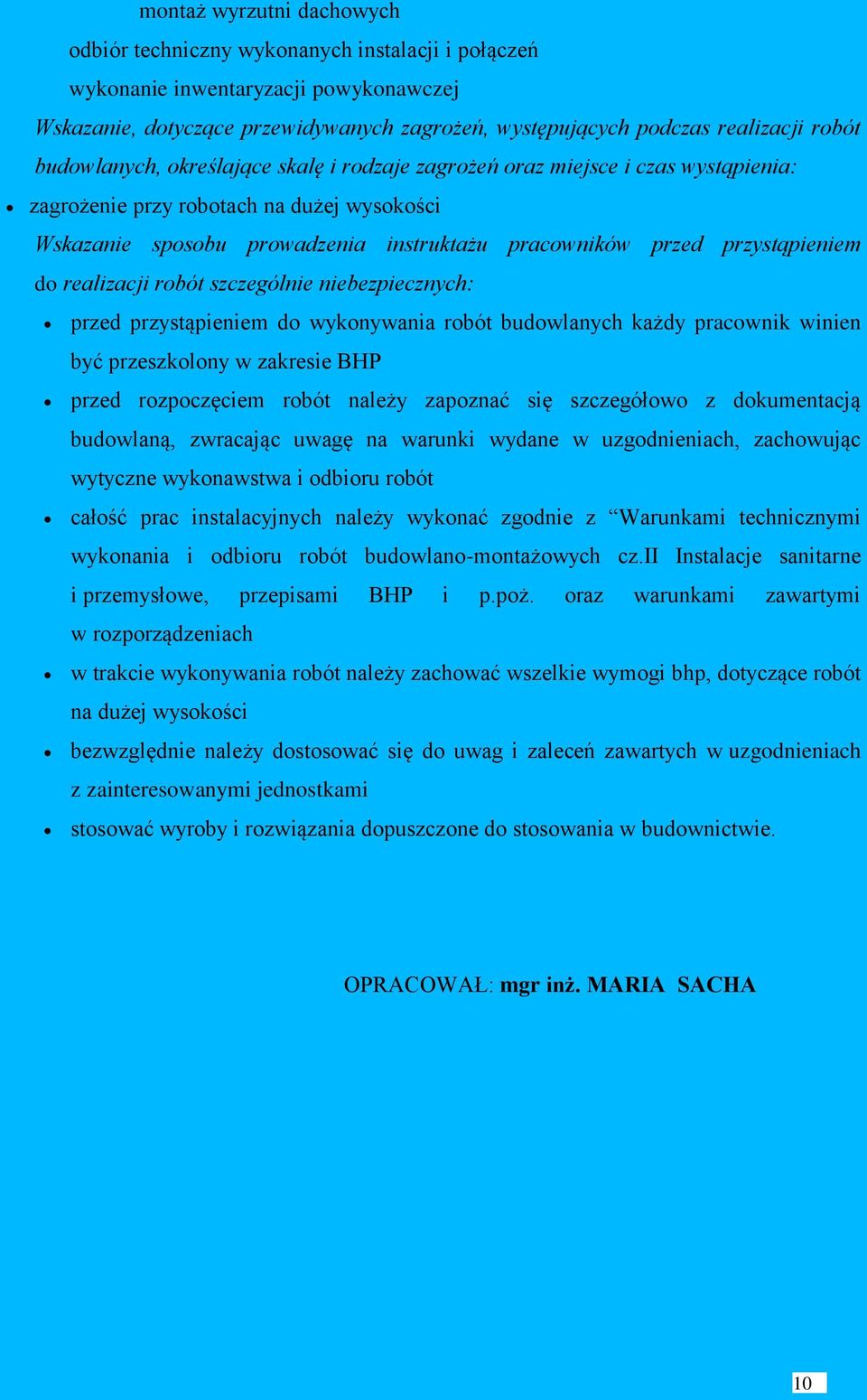

9 montaż wyrzutni dachowych odbiór techniczny wykonanych instalacji i połączeń wykonanie inwentaryzacji powykonawczej Wskazanie, dotyczące przewidywanych zagrożeń, występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas wystąpienia: zagrożenie przy robotach na dużej wysokości Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: przed przystąpieniem do wykonywania robót budowlanych każdy pracownik winien być przeszkolony w zakresie BHP przed rozpoczęciem robót należy zapoznać się szczegółowo z dokumentacją budowlaną, zwracając uwagę na warunki wydane w uzgodnieniach, zachowując wytyczne wykonawstwa i odbioru robót całość prac instalacyjnych należy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych cz.ii Instalacje sanitarne i przemysłowe, przepisami BHP i p.poż. oraz warunkami zawartymi w rozporządzeniach w trakcie wykonywania robót należy zachować wszelkie wymogi bhp, dotyczące robót na dużej wysokości bezwzględnie należy dostosować się do uwag i zaleceń zawartych w uzgodnieniach z zainteresowanymi jednostkami stosować wyroby i rozwiązania dopuszczone do stosowania w budownictwie. OPRACOWAŁ: mgr inż. MARIA SACHA 10
