1 PROJEKT BUDOWLANY MODERNIZACJA ULICY SPACEROWEJ I BIELAWSKIEJ WRAZ Z ODWODNIENIEM nazwa, lokalizacja obiektu: Piława Dolna, rejon ulic: Spacerowa obręb nr 0011-Piława Dolna, działki nr: 414, 433, 474 inwestor / zamawiający: Urząd Gminy Dzierżoniów Ul. Szkolna 14, Dzierżoniów projekt: Biuro Projektowania i Usług Technicznych PROKOM Dzierżoniów, ul. Przesmyk 7 projektant - inż. Eugeniusz Piłat specjalność: konstrukcyjno-inżynieryjna uprawnienia nr AU-F2/108/80 asystent projektanta - mgr inż. Krzysztof Reguła Dzierżoniów, sierpień 2010

2 Modernizacja ulicy Spacerowej wraz i Bielawskiej wraz z odwodnieniem. ZAWARTOŚĆ OPRACOWANIA OŚWIADCZENIE PROJEKTANTA str. 3 I. CZĘŚĆ OPISOWA II. CZĘŚĆ GRAFICZNA Rys. nr 1. Plan orientacyjny Rys. nr 2. Plan sytuacyjno wysokościowy układu dróg Rys. nr 3. Profil podłużny Rys. nr 4. Przekrój konstrukcyjny A A Rys. nr 5. Przekroje konstrukcyjne Rys. nr 7. Konstrukcja Przepustów Rys. nr 8. Konstrukcja poręczy ochronnych Biuro Projektowania i Usług Technicznych PROKOM Dzierżoniów, ul. Przesmyk 7 s.2

3 Modernizacja ulicy Spacerowej wraz i Bielawskiej wraz z odwodnieniem. OŚWIADCZENIE PROJEKTANTA Zgodnie z art.20 ust.4 ustawy z dnia r. - Prawo budowlane oświadczam, że niniejszy projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami, zasadami wiedzy technicznej oraz jest kompletny z punktu widzenia celu, któremu ma służyć. inż. Eugeniusz Piłat... podpis, pieczęć,. Biuro Projektowania i Usług Technicznych PROKOM Dzierżoniów, ul. Przesmyk 7 s.3

4 Modernizacja ulicy Spacerowej wraz i Bielawskiej wraz z odwodnieniem. OPIS TECHNICZNY 1. PRZEDMIOT INWESTYCJI 1.1. Rodzaj, nazwa i lokalizacja przedsięwzięcia Modernizacja ulicy Spacerowej i Bielawskiej wraz z odwodnieniem Zamawiający / Inwestor Urząd Gminy Dzierżoniów ul. Szkolna 14, Dzierżoniów 1.3. Podstawa prawna Umowa z Inwestorem Mapa do celów projektowych w skali 1:1000 wydana przez inż. Adama Dziedzica geodeta uprawniony. Wizja lokalna i pomiary uzupełniające Wytyczne i przepisy w tym: (1) Rozporządzenie MT i GM z r. w sprawie warunków tech. Jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. nr 43/99) 1.4. Cel i zakres opracowania 2. STAN ISTNIEJĄCY 2.1. Obiekty drogowe Nawierzchnię jezdni, mijanek stanowi nawierzchnia nieulepszona gruntowo gruzowa bez ograniczników. W miejscu wykonania mijanek nie występuje zieleń wysoka Charakterystyka geotechniczna podłoża W uzgodnieniu z Inwestorem przyjęto grupę nośności podłoża jako G2 dla ulicy Spacerowej. 3. WARUNKI RUCHU Z informacji uzyskanych od Inwestora i w uzgodnieniu z nim przyjęto do wymiarowania konstrukcji Biuro Projektowania i Usług Technicznych PROKOM Dzierżoniów, ul. Przesmyk 7 s.4

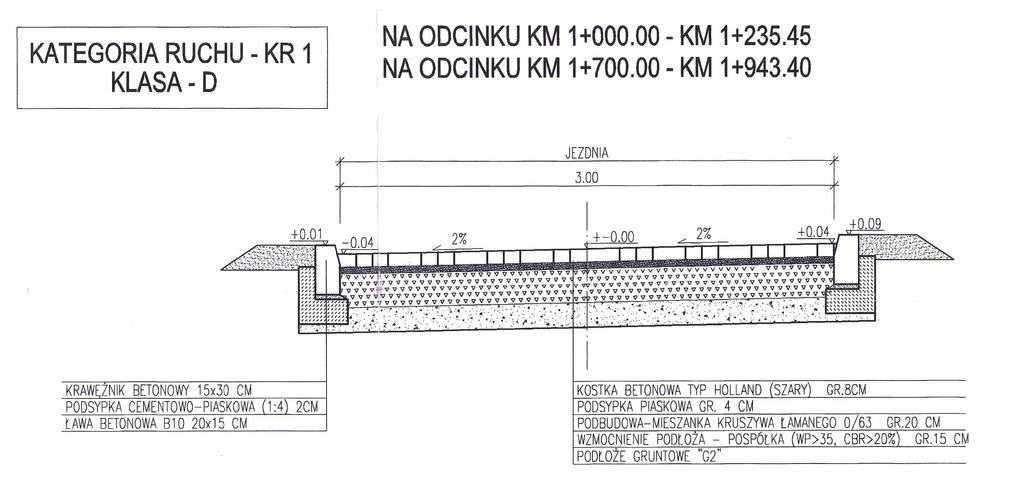

5 Modernizacja ulicy Spacerowej wraz i Bielawskiej wraz z odwodnieniem. nawierzchni jezdni i mijanek kategorię ruchu: KR2 4. ROZWIĄZANIA PROJEKTOWE 4.1. Rozwiązania projektowe w planie i profilu podłużnym Trasę poprowadzono od istniejącej drogi powiatowej nr 246 o łącznej długości m podzieloną na dwa odcinki: Odcinek 1: od drogi powiatowej nr 246 tj. od km do km szer. 3.00m o nawierzchni bitumicznej. Odcinek 2: od km 1+000,00 do km oraz odcinek km 1+700,00 do km zaprojektowano nawierzchnie szer. 3.00m z kostki typu Holland szarej. gr. 8cm Odcinek 3: od km do km zaprojektowano nawierzchnie z kostki bet. szarej typ. Holland o gr.8cm Odcinek 4: od km do 1+700,00 o szer. 3.00m zaprojektowano nawierzchnie bitumiczną Dodatkowa zaprojektowano mijanki o nawierzchni bitumicznej o długościach od m do 38m o szerokości 2.50m. W niektórych miejscach z powodu ograniczeń terenowych zastosowano szerokość mijanek m. Szczegóły rozwiązań projektowych przedstawiono w części graficznej Konstrukcje nawierzchni W uzgodnieniu z Inwestorem przyjęto do wymiarowania konstrukcji nawierzchni kategorie ruchu KR2. Zaprojektowane następujące konstrukcje nawierzchni: Odcinek 1: Odcinek 2: Biuro Projektowania i Usług Technicznych PROKOM Dzierżoniów, ul. Przesmyk 7 s.5

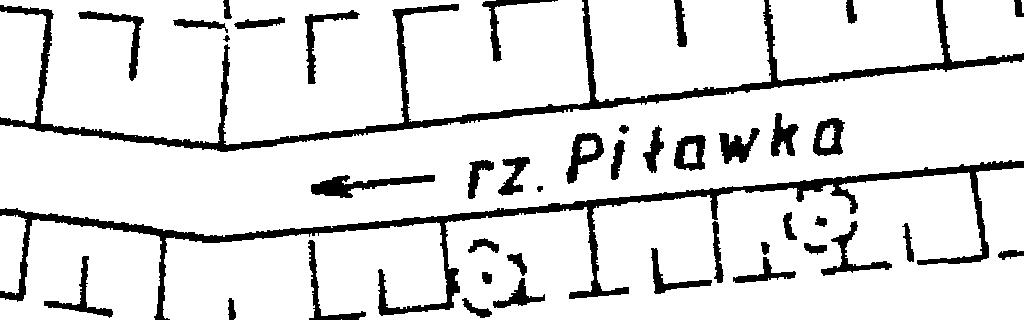

6 Modernizacja ulicy Spacerowej wraz i Bielawskiej wraz z odwodnieniem. Odcinek 3. Odcinek 4: Mijanki wzdłuż ul. Spacerowej: warstwa ścieralna beton asfaltowy BA 0/12.8 gr. 5cm podbudowa zasadnicza beton asfaltowy BA 0/25 gr. 7cm podbudowa pomocnicza kruszywo łamane stabilizowane mechanicznie 0/63 gr. 20cm Nawierzchnię jezdni ograniczono krawężnikiem betonowym 15x30cm na ławie betonowej, obniżonym do ok. 4 cm Odwodnienie Wody opadowe sprowadzane będą z powierzchni jezdni dzięki zaprojektowanym spadkom poprzecznym jednostronnym jezdni (2%0 i pochyleniom podłużnym niwelety. W celu przejęcia wód, zaprojektowano wpusty uliczne deszczowe z osadnikami 500 i przykanalikami PVC250 oraz PVC200. Następnie wody opadowe z wpustów WP1, WP2, WP3, WP4, WP7,Wp8 zostaną odprowadzone do rzeki Piławka natomiast z wpustów deszczowych nr WP6,WP9 do istniejących przepustów, oraz WP11 do istniejącego rowu, wpust deszczowy WP5 został właczony do istniejącej studzienki kanalizacji drogowej. Dodatkowo na ul. Spacerowej należy wykonać remont istniejących przepustów: istniejący przepust kamienny km należy rozebrać i dokonać wymiany na przepust rurowy żelbetowy (L=7.50m, śr. 600mm, ława fund. żwirowa) wraz z wykonaniem ścianek czołowych betonowych. na istniejącym rowie od drogi powiatowej 246 na długości 55.00m umocnić skarpę od drogi płytami bet. tupu MEBA. istniejący przepust rurowy o średnicy 600mm bet. km należy rozebrać i dokonać wymiany na przepust rurowy żelbetowy (L=7.00m, śr. 600mm, ława fund. żwirowa) wraz z wykonaniem ścianek czołowych betonowych. Biuro Projektowania i Usług Technicznych PROKOM Dzierżoniów, ul. Przesmyk 7 s.6

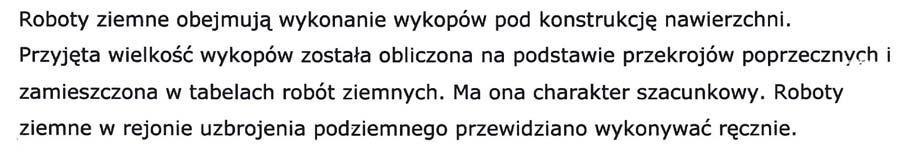

7 Modernizacja ulicy Spacerowej wraz i Bielawskiej wraz z odwodnieniem. istniejący przepust rurowy śr. 300mm bet. km należy rozebrać i dokonać wymiany na przepust rurowy żelbetowy (L=7.00m, Sr. 600mm, ława fund. żwirowa) wraz z wykonaniem scianek czołowych żelbetowych. 5. ROBOTY ZIEMNE 6. ROBOTY TOWARZYSZĄCE, ROZBIÓRKOWE, PRZEŁOŻENIOWE 7. UWAGI KOŃCOWE W pobliżu sieci uzbrojenia terenu roboty należy wykonywać ręcznie zgodnie z zamieszczonymi do projektu uzgodnieniami branżowymi. Roboty należy wykonywać zgodnie z normami technicznymi obowiązującymi w budownictwie dla poszczególnych ich rodzajów, specyfikacjami i warunkami technicznymi wykonania i odbioru robót budowlano montażowych oraz przepisami bhp. Wszystkie zastosowane materiały nie objęte polskimi normami powinny posiadać aprobaty techniczne instytucji branżowych (np. IBDiM ) stwierdzające ich przydatność do stosowania na terenie Polski. Projektował inż. Eugeniusz Piłat Biuro Projektowania i Usług Technicznych PROKOM Dzierżoniów, ul. Przesmyk 7 s.7

8 1

9 LEGENDA: 2

10 3

11 4

12 5

13 6

14 7

15 8
